Кабель для электроплиты: изучаем суть

Какой провод нужен для подключения электроплиты

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети. Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению – Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты. Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

Для монтажа удобнее всего использовать кабель КГ(кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Совет

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной  плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

• при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
• для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
• электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
• розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Основные характеристики геотекстиля

Ошибки

Следует сказать, что если подключение выполняется неспециалистом, то риск возникновения различных проблем и ошибок при эксплуатации духового шкафа существенно повышается. Разберем наиболее частые случаи проблем с такой техникой. Одной из них является то, что духовка постоянно выбивает автомат. Причин этого может быть несколько.

• Возможно, одновременно с этим устройством в сеть включены иные бытовые электроприборы, что просто увеличивают нагрузку на сеть. Можно попробовать их выключить.
• Проблема может быть в том, что в сети скачет напряжение. Поэтому и срабатывает УЗО.
• Из-за нарушения проводной изоляции электрический ток может попадать на корпус устройства. Тогда духовка будет коротить, если основной кабель поврежден.
• Физические повреждения имеет вилка, сам шнур или розетка, куда осуществляется подключение устройства.
• Также из строя может выйти селектор мощности. Признаком этого будет срабатывание автомата после некоторого времени работы устройства.
• Если есть проблемы с ТЭНами.
• Если поломался вентилятор, а духовой шкаф просто перегревается.

Еще одна частая проблема – устройство не нагревается. Сначала нужно исключить такие банальные проблемы, как поломка сетевого фильтра, неисправность удлинителя, поломка розетки, отсутствие напряжения в сети, выход из строя шнура питания, поломка самой вилки и так далее. После этого следует осуществить прозвон элементов устройства, чтобы определить место поломки. Как правило, мастер найдет проблему либо в блоке управления устройства, переключателе мощности, либо при проверке ТЭНов. Как правило, в последнем случае и заключается проблема. Также это может быть вызвано неисправностью проводки.

Еще одной довольно часто встречающейся проблемой является перегрев электродуховки. Как правило, тут присутствует неисправность термостата. Но такую неполадку под силу устранить только специалисту, который имеет под рукой соответствующее оборудование. Бывает и так, что устройство нагревается очень сильно прямо снаружи. В этом случае, скорее всего, речь будет идти о нарушении работы охладительных вентиляторов. Специалист исправит такую неполадку за час.

Также бывают и другие неисправности. Например, духовка просто не включается. Тогда следует осуществить проверку подачи напряжения на электроприбор. То есть иногда причинами неисправности духовки могут стать обычное отключение электрической энергии или проблемы с розеткой. Бывает также и так, что просто перегорает шнур. Особенно часто такая неполадка возникает тогда, когда длина шнура велика, он перегорает где-то в месте, которое пользователю внешне недоступно. При возникновении неполадки следует сразу проверить целостность шнура во всех местах.

Также на современных моделях случается так, что если на дверце даже где-то возникнет микротрещина, это нарушит герметичность конструкции. Так что при возникновении проблемы следует очень внимательно осмотреть целостность двери устройства. Еще одна распространенная ошибка, с которой сталкиваются пользователи – поломанный датчик температур. Данный элемент крайне важен, по причине того, что он является защитой мебели, что окружает духовку, от возгорания.

Еще одна причина, которая может вызвать любую ошибку – неисправность платы управления. Сразу скажем, что данная плата не подлежит ремонту, ее просто требуется заменить. Да и не стоит пытаться ее ремонтировать, так как после пайки она все равно не проработает долго в нормальном режиме. Следует отметить, что подключение духового шкафа – процесс довольно ответственный, к которому необходимо подходить со всей серьезностью. Не стоит пытаться осуществлять подключение, если вы не имеете элементарных знаний в области электротехники, лучше тогда обратиться к специалистам. А при наличии таких знаний подключить духовку не составит никакого труда буквально в течение пары часов.

В следующем видео вас ждет подключение духового шкафа.

Требования к электропроводке

Современные модели электроплит обычно продаются без шнура в комплекте. Это объясняется тем, что таковы требования техники безопасности: подключение таких приборов выполняется посредством высококачественных клеммных колодок, то есть по безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Как подключить электрическую плиту? Для подключения нужно использовать кабель сечением от 4 мм2, в том случае, если его длина не превышает 12 м. Если же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно нужно выполнить установку отдельного автомата конкретно для плиты.

Отдельный автомат для плиты

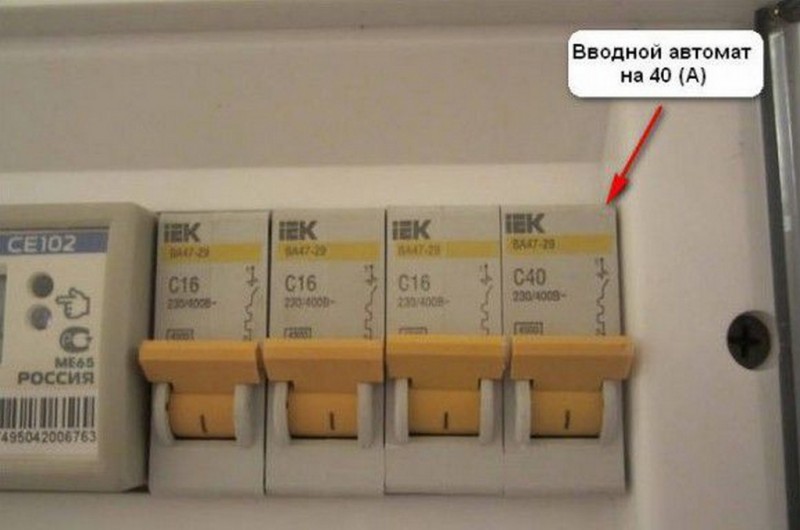

Автомат на 40 А

Подключение через розетку так же допускается. Только здесь нужно учитывать, что прибор должен быть рассчитан рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Подводя итог под всем выше сказанным, добавим некоторые детали в важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2все зависит от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в статье позже.

Заземление

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Виды абажуров

Виды самодельных абажуров для осветительных приборов

В зависимости от конструкции абажуры бывают:

• каркасными – сохраняют чёткую форму и определяют расстояние от основы до лампочки
• бескаркасными – жёсткость определяется материалом основы, чаще всего используется клеевой метод, легче каркасных по весу

Главное отличие абажуров заключается в материале внешней отделки.

Декор абажура своими руками

Декоративные элементы для осветительных приборов изготавливают из:

1. Бумаги и картона. Простой вариант украшения либо обновления внешнего вида торшера или люстры. Сделать его могут своими руками даже дети, но такая основа легко воспламеняется и может использоваться только с не нагревающимися лампами
2. Ткани, кружева, вязаных элементов. Придают интерьеру уют и мягко рассеивают свет в помещении. Не рекомендуется использовать синтетические материалы, допускается пропитанные водоотталкивающим составом лён и хлопок. К недостаткам относят склонность притягивать пыль. Достойный выбор для отделки – тафта, шёлк
3. Нитей, пряжи, верёвок, лент. Ими оборачивают каркасные абажуры либо клеем придают форму для бескаркасных элементов. Разные по толщине, цвету и текстуре материалы позволяют получать уникальные декоративные изделия
4. Деревянных элементов. Для декора используют куски фанеры, резные детали, деревянные узкие бруски, ветки и кора
5. Пластик. Из полимерных элементов изготавливают абажуры для ламп в стиле хай-тек. Однако материал неустойчив к высокой температуре и при нагревании может выделять токсичные испарения.

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

О схемах подключения

Перед тем как подключить электроплиту, надо точно знать, а сколько фаз подаётся в дом. Стандартно это одна или три, то есть напряжение в сети или 220, или 380 вольт. Первый вариант обычно используется в небольших частных домах. Второй в домах большой площадью, многоэтажных с большим количеством бытовой аппаратуры в нем. К примеру, в нем установлены электрические котлы отопления, бойлеры для системы горячего водоснабжения, система кондиционирования и вентиляции.

Питание дома в одну фазу – это два провода, которые входят в него со стороны ближайшего столба. Три фазы – это четыре провода. Суть трёхфазного подключения дома в том, чтобы разбить нагрузки от бытовой техники на разные фазы, уменьшая тем самым нагрузку на них. А это даёт возможность уменьшить сечение используемого кабеля, цена которого ниже, чем кабеля с большим сечением.

Трёхфазное питание домаИсточник 2gis.com

Однофазное подключение

Чтобы подключить электроплиту к одной фазе, вам понадобится кабель в три жилы: одна фазная, другая для нуля и третья для заземления. Последняя имеет расцветку цветную, а точнее, жёлто-зелёную. Да и сечение у неё обычно чуть меньше двух остальных. Хотя не всегда. Провод для нуля обычно синего цвета. А фазный может быть любых других цветов.

Теперь, что касается контактов на плите. Их обычно несколько, и все они обозначаются буквами латинского алфавита. L – это фазный контакт, N – нулевой, и заземление обозначается – РЕ. Последний на панели подключения всегда один, а вот остальных может быть много.

Итак, в первую очередь подключается фазный провод к одному из контактов с обозначением «L». Остальные контакты под этой маркировкой соединяются перемычками. Некоторые производители эти перемычке поставляют в комплектации плиты. Это металлические пластинки или скобы небольших размеров.

Точно также соединяются клеммы с обозначением «N», к одной из которых подключается нулевая фаза питающего кабеля. И последним подсоединяется провод заземления. На фото очень хорошо видно, как было произведено подключение плиты электрической, где использовались медные перемычки.

Однофазное подключение электрической плитыИсточник elektriki23.ru

Теперь это же подключение только с помощью розетки. Здесь нет особых отличий, просто надо правильно подсоединить провода к самой розетке. Потому что в этом устройстве есть свои контакты, обозначенные, как и на панели плиты. Главное – ничего не перепутать. На фото ниже, как раз такой вариант подключения электрической плиты показан.

Подключение электроплиты через розеткуИсточник stroimaterials.ru

Есть и другой вариант соединения электроплиты к питающему кабелю. Через соединительную колодку. Это своеобразный промежуточный вариант между прямым соединением и розеточным. Эта ситуация может возникнуть тогда, когда розетка по причины выхода из строя демонтирована, а хозяин дома, думая о безопасности, решает её полностью удалить.

В этом случае вместо розетки устанавливается клеммник, который крепится к стене. Соединение производится точно так же, как и в случае с розеткой

Здесь важно не перепутать контакты на кабеле, торчащем из стены, и кабелем, присоединённому к плите. В помощь цветовая расцветка

Трёхфазное подключение

Перед тем как подключить плиту на три фазы, вам потребуется кабель с пятью жилами. Три из них будут фазными, одна – ноль и третья заземление. Расцветка здесь та же: синий – ноль, жёлто-зелёный – заземление, остальные фазы.

Сначала подключаются земля и ноль

Обратите внимание, если контактов ноля не один, то между ними надо установить перемычки. В последнюю очередь – три фазных провода к фазным контактам

И здесь неважно, какой фазный провод к какой клемме под маркировкой «L» подсоединяется. Как подключить электроплиту к трём фазамИсточник electrik.org

Как подключить электроплиту к трём фазамИсточник electrik.org

Этапы подключения плиты

1. Отключить подачу тока на квартиру в щитке.
2. В электрическом щитке установить автомат. Для однофазной схемы подойдёт однополосный выключатель (25-32 А), для двух- или трёхфазной – трёхполосный (16 А).
3. От электрощита к розетке протянуть кабель (однофазная схема – 3х4 марки ВВГнг; трёхфазная – 5х2,5 марки ВВГнг).
4. Подключить провод к розетке согласно схеме.
5. Соединить вилку с кабелем, выходящим из электроплиты. При выполнении работ учитывать маркировку.
6. Если гибкий провод не подсоединён к плите, сделать это аналогичным с розеткой способом.

Перед установкой нужно облудить концы в клеммные зажимы.

Подключить питающий кабель к автомату, предварительно зачистив контакты. Отдельную жилу (чаще жёлто-зелёного цвета) соединить с шинами заземления, которыми оборудованы современные системы электрощитов. Если таковых нет, то следует уточнить в управляющей компании, заземлён ли щит квартиры. В отсутствие защиты нужно продумать возможные варианты его обустройства.

При тестовом подключении на плите должен загореться индикатор. Это свидетельствует о подаче питания. Прибор готов к эксплуатации.
