Как проложить кабель под землей

Выход кабеля

Готовая траншея от дома к участку

На выходе из земли до подключения к столбу участок кабеля в 2 метра должен быть закрыт изогнутой металлической трубой. Радиус изгиба составляет не менее 20 диаметров кабельной оболочки.

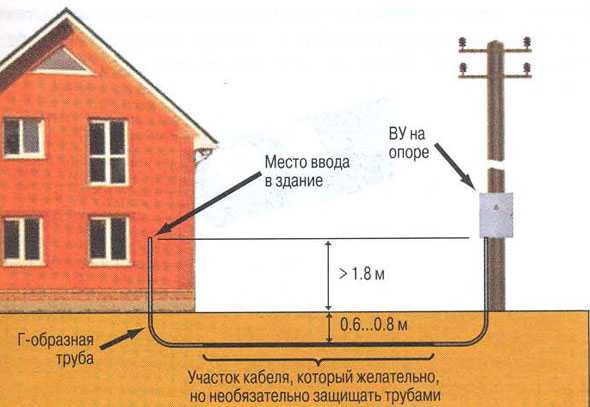

При прокладке кабеля в земле на даче к домику вводить его следует через фундамент, для этого нужно предусмотреть закладную. Это кусок трубы, выходящей на 10–15 сантиметров из фундамента с обеих сторон. Ее сечение должно быть в 4 раза больше прокладываемого провода. Через нее легко ввести кабель в помещение. Для последующей герметизации используют монтажную пену или ветошь, смоченную в цементном молочке.

При другом способе кабель в металлической трубе поднимают вдоль дома. Обычно это место, где висит вводный шкаф. Закладную делают в стене, придерживаясь таких же параметров, и заводят провод в дом. Такой способ используют, если фундамент из монолитной плиты и его не хочется нарушать.

Соединение проводов в земле

По обе стороны от препятствия делают две ямы, одна стартовая, другая приемная. На трубе с помощью болгарки нарезают зубья в виде короны. Диаметр должен соответствовать размерам провода, но не меньше 20 мм.

Работу лучше выполнять вдвоем. Конец трубы с коронкой устанавливают в стартовую яму. По другому концу ударяют кувалдой с большой силой. После прохождения 50 см пути внутреннюю часть трубы промывают от грунта водой под напором.

Если до приемной ямы не хватает длины, приваривают дополнительный отрезок. Когда зубья короны появляются с другой стороны, процесс закончен. Выступающие концы с двух сторон отрезают, а в среднюю часть вставляют кабель. В этом случае труба, оставшаяся в земле, является защитой.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

• требуется прорыть траншею, глубиной от 0,7 м до 1 м;
• далее делается подушка примерно 20 см в толщину для отвода влаги;
• потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
• после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Видео описание

В этом видео показано, как провести провод в дом:

Всё подключается к устройству принудительного отключения в электрораспределительном щите и проводам ЛЭП с помощью специальных зажимов. Провод можно зафиксировать на столбе фиксаторами с шагом не более 1 м.

Заземление брони проводаИсточник i.ytimg.com

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
4. Меньше риск возникновения пожара.
5. Также уменьшается воздействие электромагнитных волн и грозы.
6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

• в прогретом помещении (провод прогревается от 18 до 72 часов);
• установкой палатки и использование тепловых пушек;
• трансформатор (прогревается прямо во время прокладки до +20 °С).

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:

При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

• 60 минут – от 0 до -10 °С;
• 40 минут от -10 до -20 °С;
• 30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.


Холодостойкий проводИсточник hostingkartinok.com

Коротко о главном

Кабели для прокладки под землёй бывают для сухой, влажной и холодной почвы. У каждого есть своя марка.

При укладке желательно исключить растягивающие нагрузки. Можно не защищать кирпичами, если в том месте не будет растопок.

Глубина траншеи должна быть от 50 до 100 см, в зависимости от размещения.

Существуют определённые нормы расстояния от статичных объектов. Для укладки необходимо сделать схему участка, чтобы в будущем знать, где расположен провод.

Подушка должна быть не меньше 10 см, при вводе в дом 20 см. В грунте не должно быть острых предметов.

Зимой провод необходимо сначала прогреть, чтобы не появились трещины и разрывы.


Как очистить двусторонний?

Настройка оборудования

Ранее, в первой части поста я уже рассказывал как правильно сделать обжим витой пары 5 категории, состоящий из 4 пар проводников. Теперь мы рассмотрим как обжать 2-х парный кабель. Какая между ними разница? На самом деле для подключения по витой паре со скоростью 10 либо 100 Mbit/s достаточно всего двух пар проводков. А полностью четыре пары используются только для 1Gbit/s (1000 Mbit/s). Получается что при использовании 4-х парного кабеля в обычных негигабитных сетях, 2 пары из 4-х не используются. Для обычного пользователя, который кидает сеть и обжимает витую пару раз в несколько лет, разница в цене между 2-х и 4-х парным кабелем особой значимости не играет. А вот в масштабах крупных провайдерских сетей разница уже ощутима. Ну и в итоге, обычных пользователей подключают более дешевым кабелем. Стоит правда отметить что простым абонентам от этого не лучше, но и не хуже. На небольших длинах (до 50-70 метров) в качестве они не теряют. Как же в таком случае правильно обжать патч-корд?

Для начала надо определится в какие каналы на разъеме используются для 100 Mbit/s. Рассмотрим схему:

Слева изображена раскладка кабеля для обжима обычной витой пары, а справа выделены 2 пары для 100 Mbit/s — это 1 и 2 каналы для передачи — TX, и соответственно 3 и 6 для приема —RX. Для обжима витой пары нам потребуется: 1. Сама витая пара 5 категории (cat 5) на 2 пары проводников. 2. Стандартный коннектор RJ-45. 3. Обжимной инстумент.

Типы соединения —кроссоверный или прямой — я уже рассматривал в первой части статьи. Обжимать мы будет под прямой тип, так как витая пара на 4 провода (2 пары) в 99% случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента. Если Вам все же придется обжимать кроссовер, то на втором конце при обжимке патч-корда просто поменяйте пары местами. Итак, освобождаем конец кабеля от внешней изоляции примерно на пару сантиметров. Для зачистки можно воспользоваться ножом (например, прорезным как у меня) либо использовать лезвия на обжимном инструменте. Затем расплетаем жилы и раскладываем 4 проводка по цветовой схеме, которую я приводил выше. Если в Вашей витой паре используются пары другой расцветки — не пугайтесь. Главное просто правильно воткнуть одну пару в 1 и 2 каналы, а вторую в 3 и 6. И точно так же сделать на другом конце патч-корд. Коннектор RJ45 держите пластиковым фиксатором от себя и контактами к себе. Аккуратно вставляем проводки в 1,2,3 и 6 каналы коннектора. Должно получится так:

Как видите, в моем кабеле используются пары — бело-оранжевый/оранжевый и бело-синий/синий. После примерки, обрезаем лишнюю длину у проводков:

Должны остаться концы примерно по полсантиметра

Теперь осторожно вставляем проводки обратно в коннектор до упора. При этом надо постараться максимально загнать внешнюю оплетку под коннектор

Должно получится примерно вот так:

Делается это затем, чтобы патч-корд был как можно крепче и не повредился, если кто-нибудь за него дернет. Аккуратно, чтобы витая пара не выскочила и проводки были в коннекторе до упора, вставляем коннектор с проводом в обжимку:

Зажимаем до упора. Повторяем все те же действия с другого конца кабеля. Все, наш патч-корд utp 5e готов.

Особенности бронированных кабелей

Конструктивно БКЗ мало чем отличаются от аналогов без броневой защиты ТЖ и содержат те же структурные элементы. Между собой бронированные кабельные изделия различаются особенностями построения броневой оболочки, предназначенной для определенных условий эксплуатации.

Выделяют два варианта изготовления брони БКЗ:

1. Оболочка выполняется из навитой в два слоя оцинкованной стальной ленты, придающей кабельному изделию повышенную механическую прочность и устойчивость к воздействию влаги. Ширина ленты – от 10 до 60 мм, толщина – 0,3 мм, 0,5 мм и 0,8 мм. Лента накладывается двумя слоями таким образом, чтобы зазоры нижнего слоя перекрывались верхним слоем ленты, создавая тем самым сплошной слой броневой защиты.

Дополнительная информация. Ленточная броня способна защитить ТЖ только от механических повреждений, не воспринимая растягивающие нагрузки.

Ленточная броня

1. Защита представляет собой оплетку из стальной проволоки, позволяющей противостоять растягивающим усилиям. Диаметр оцинкованной проволоки – от 1,4 мм до 6,0 мм. Многопроволочная защита придает кабелю высокую гибкость, позволяющую минимизировать риск разрыва БКЗ при подвижках слоев грунта на крутонаклонных трассах.

Прокладка кабеля по эстакаде

Для укладки на эстакадах используют электрокабели, которые имеют надежную защиту от коррозии и возгорания. Тип эстакады (металлическая, железобетонная, комбинированная, проходная, непроходная) зависит от количества электропроводов.

Преимуществавозможность широкого применения в районах с неблагоприятными климатическими условиями (вечная мерзлота, наличие грунтовых вод) и густо расположенными подземными коммуникациями; удобство проведения ремонтных работ; открытый доступ к кабельным сетям для осмотра; высокая степень защиты от механического повреждения и естественная вентиляция кабелей.

Недостатки: высокие затраты на эстакадную прокладку (на 30-50% выше в сравнении, например, с блочным способом); при условиях применения технологических эстакад стоимость данного способа значительно уменьшается.

Все делаем по закону

Умные люди стараются вести свои дела по одному очень важному принципу, который гласит – надо все делать так, чтобы у вас все было, но за это вам ничего не было бы. А так как поставками электроэнергии занимается одна организация, то получается, что вы дело имеете с монополистом

А, значит, изменить условия предоставления его услуг никак нельзя. То есть, в данном случае вы играете на его поле.

Поэтому изменить законодательные акты вы не сможете. А в них говорится, что любое ответвление от исходной линии электропередачи является собственностью электросети. Даже если вы своими руками провели провод от своего собственного дома до своего собственного гаража, он является не вашей собственностью. Поэтому монополист, а точнее, его представитель в виде ГорСвета или РайСвета должен обслуживать любое ответвление и следить за его качеством и состоянием. И, конечно, он несет полную ответственность за все это.

Поэтому совет. Если хотите, чтобы ваши новые ответвления были приняты представителем электрических сетей сразу же, согласуйте их предварительно. Можно для этого пригласить представителя к себе на участок, можно нарисовать план (схему) проводки и отвезти в офис компании. Идеальный же вариант – это полностью передать проведение проекта в электроснабжающую организацию.

• Во-первых, проект будет сделать по СНиП.
• Во-вторых, компания сама проведет монтаж.
• В-третьих, подключение и акт также проведет компания.
• В-четвертых, они это ответвление будут и обслуживать.

Вам придется за все это лишь заплатить. Как показывает практика, это самый оптимальный вариант избежать проблем и стресса.

Проект трассы, материалы, инструмент

Это самый ответственный этап работ, так как при составлении плана разводки электричества по участку практически невозможно обеспечить прямую прокладку кабеля, потому что мастеру приходится учитывать все требования, обходить стороной все препятствия — крупные деревья, кустарники, места парковки и заезда автомобиля.

В итоге в большинстве случаев получается план, представляющий собой ломаную линию. Предварительную разметку участка делают с помощью колышков и струйки песка, которая отмечает будущую траншею. После этой подготовки проект снова проверяют на соответствие всем требованиям и рекомендациям ПУЭ. Если корректировка не нужна, то чертеж переносят на бумагу, привязывая его ко всем объектам, а также подземным коммуникациям. Следующий этап — земляные работы, для них необходимо подготовить:

• деревянные колышки;
• лопату;
• отрезки защитных труб;
• песок для подсыпки и засыпки;
• сигнальную ленту.

Особенности зимней прокладки подземных электролиний

Если обстоятельства таковы, что заниматься этой работой приходится в условиях низкой температуры, то при ее выполнении необходимо учитывать несколько рекомендаций:

• Перед укладкой проводника в траншею его необходимо согреть в теплой комнате. Можно сделать это быстрее, воспользовавшись трансформатором, но только в том случае, если вы обладаете навыками и опытом такой работы.
• Теплый кабель нужно уложить в траншею. Работать при этом следует быстро, чтобы не дать ему промерзнуть. Если температура на улице – 15-20 градусов ниже нуля, то на укладку отводится не более получаса. Если мороз еще сильнее, монтаж силовой линии производить нельзя.

Допускается прокладывать подземную линию без подогрева в нижеперечисленных случаях:

• 1. Если используется электрокабель высокого давления, а температура воздуха равна -5 градусов и выше.
• Если используется провод с простой изоляцией, а температура воздуха равна -7 градусов и выше.
• Если используется проводник с изоляцией из резины или ПВХ, а температура воздуха не ниже -15 градусов.
• Если жилы изолированы полиэтиленом или резиной, а кроме того, имеют дополнительную оболочку из свинца.

В этой статье мы подробно разобрались с вопросом, как проложить кабель под землей и каковы особенности этой процедуры в различных условиях. Работа эта, несмотря на трудоемкость, не является слишком сложной в техническом плане. Самое главное – учитывать требования ПУЭ и изложенные в этом материале рекомендации.

Какой кабель можно использовать?

Чтобы кабель в земле мог длительное время оставаться функциональным, он должен соответствовать ряду параметров ГОСТа. Соответствуют всем нормативам только бронированные кабеля, которые имеют качественное гидроизоляционное покрытие. При подборе провода следует учитывать характеристики грунта, в котором он будет находиться. При щадящих условиях эксплуатации, т.е. при нормальном уровне кислотности почвы, могут применяться следующие марки бронированных кабелей для прокладки в земле:

1. АВБбШв;
2. ВБбШв;
3. ПвБШв;
4. ААШп;
5. ААБ2л.

Наиболее часто в таких условиях применяется марка АВБбШв. Это провод с алюминиевыми жилами. Он является бронированным двумя оцинкованными полосами и защитной оболочкой. Другая часто использующаяся марка — ПвБШв. Такой провод отличается наличием алюминиевых жил, прикрытых стальными лентами и полиэтиленовой изоляцией.

На почвах с высоким уровнем химической активности, в т.ч. на болотах и солончаках, можно применять следующие марки кабеля для прокладки в земле:

1. ААБл;
2. ААБ2л;
3. ААШв;
4. ААПл.

Если требуется укладка кабеля на коротком участке для подключения сарая, дачи или бани, можно применять небронированный провод, покрытый ПВХ-оболочкой. Такой провод отличается высокой прочностью и герметичностью, поэтому может прослужить длительное время. При подключении уличного освещения можно применять СИП или NYM. Однако для обустройства высоковольтных линий они не подходят. При укладке кабеля в регионах Крайнего Севера следует применять специально адаптированные к таким агрессивным условиям марки, в т.ч. ПвКШп.

Как устанавливать подоконник: пошаговая инструкция, особенности монтажа и рекомендации

Соответствие кабельной продукции

Кабель ВБбШв 5х6

Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.

Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.

Ввод электропроводки в дом

Прокладывая кабель под землей на даче, необходимо учесть, что при вводе проводника в сооружение (дом или другую постройку) нельзя пропускать его под фундаментом. Обычно при строительстве в фундаментную ленту встраивается закладная – отрезок трубы, выступающий наружу на несколько сантиметров, в который можно легко просунуть электропровод.

Иногда хозяевам дома с монолитным фундаментом не хочется сверлить основу для установки закладных. Выход в этом случае такой: кабель просовывается внутрь металлической трубы и поднимается вдоль стены сооружения на определенную высоту (обычно это уровень, на котором производится монтаж вводного шкафа). На этой отметке в стену замуровывается закладная, сквозь которую провод заводится в дом.

Если в качестве проводника используется бронированный кабель, то его оболочка должна быть заземлена. Сделать это можно, приварив или припаяв к ней изолированный провод, который в электрическом щите нужно завести на «ноль».

Пренебрегать этим не следует, иначе, если фазу пробьет, она попадет на бронированную оболочку, дотронувшись до которой, человек получит сильный удар электротоком, и хорошо еще, если дело не закончится смертью пострадавшего. Если же правильно заземлить броню, то при пробое сработает автоматический рубильник, отключив подачу тока до устранения неполадок.

Удаленность от других инженерных сетей

Прокладка линий в траншеи рядом с другими инженерными сетями должна осуществляться на некотором расстоянии:

1. Если параллельно к трассе располагается водопровод, дренаж, канализационная система, то расстояние между данными объектами должно быть не больше 1 метра;
2. Если параллельно проведена газовая труба с показателем давления от 0,0049 до 0,0058 Мпа, то расстояние должно составлять не меньше 1 метра, если же давление труб выше 0,0058 Мпа, то расстояние будет не меньше 2 метров;
3. Дистанция между линией и теплотрассой – 2 метра;
4. Если сеть электропередач прокладывается вдоль железных дорог, то лучше ее устанавливать в зоне отчуждения;
5. Если линия электропередач прокладывается вдоль трамвайных путей, то ее стоит сооружать на отдалении в 2,75 метров;
6. Если в лесопосадках, парковых зонах, то между деревьями и кабелями должен быть отступ около 2 метров. Данный показатель можно уменьшить, но он должен быть не менее 0,45 метров, а провода обязательно должны быть уложены в трубы;
7. Если электрическая сеть прокладывается вдоль автомобильных трасс I и II категории, то лучше кабель устанавливать с внешней области подошвы или кювета от бровки дорожного покрытия на расстоянии не меньше 1 метра. Дистанция между линией и бордюрным камнем – 1,5 метра.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

без какой-либо защиты (используя бронированные марки КЛ)

в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

Ошибка №1
Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

• в прогретом помещении (провод прогревается от 18 до 72 часов);
• установкой палатки и использование тепловых пушек;
• трансформатор (прогревается прямо во время прокладки до +20 °С).

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:

При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

• 60 минут – от 0 до -10 °С;
• 40 минут от -10 до -20 °С;
• 30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.


Холодостойкий проводИсточник hostingkartinok.com

Коротко о главном

Кабели для прокладки под землёй бывают для сухой, влажной и холодной почвы. У каждого есть своя марка.

При укладке желательно исключить растягивающие нагрузки. Можно не защищать кирпичами, если в том месте не будет растопок.

Глубина траншеи должна быть от 50 до 100 см, в зависимости от размещения.

Существуют определённые нормы расстояния от статичных объектов. Для укладки необходимо сделать схему участка, чтобы в будущем знать, где расположен провод.

Подушка должна быть не меньше 10 см, при вводе в дом 20 см. В грунте не должно быть острых предметов.

Зимой провод необходимо сначала прогреть, чтобы не появились трещины и разрывы.


Крепкая семья, уютный дом

Маркировка

Витая пара бывает двух форм:

• круглые – наиболее распространенные;
• плоские – допускается их прокладка под напольным покрытием, в них витые пары не закручены кругом общей оси, как результат такой провод сильнее подвергается воздействию помех;

На каждом метре или футе (0,3 метра) кабеля нанесена маркировка, в которой указывается производитель, категория этого конкретного вида кабеля, его тип и метраж, а также по меткам определяется длина уже проведенной кабельной трассы.

Основных типов витопарного кабеля 6:

• неэкранированная витая пара – UTP, это провод не обладает защищающим экраном;
• экранированная витая пара – STP, все проводники, объединенные в пары, обладают отдельными защитными отражателями из фольги и вдобавок все вместе они защищены единым экраном «сеткой»;
• фольгированная витая пара – FTP, она же F/UTP, у этого кабеля есть в наличии единый цельный экран, созданный из базальта;
• фольгированная экранированная витая пара – S/FTP, провод, у которого все пары проводников по отдельности содержатся в оплетке из базальта, и есть единый экран защиты из фольги;
• незащищенная экранированная витая пара – U/STP, каждая пара по отдельности пребывает в фольгированной оплетке, но всеобщего наружного экрана нет;
• защищенная экранированная пара – SF/UTP, это провод, имеющий двойную оплетку: сплетенные луженые медные жилы и фольга.

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье.

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, расказывается на видео:

Воздушная прокладка линии
