Кабель для электрической варочной панели: какая нужна проводка для подключения

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Розетка и вилка для варочной панели

Розетка и вилка изготовлены из специального пластика, некоторые модели могут иметь крышку. Устанавливают розетку на расстоянии примерно 90 см от пола, слева или справа от поверхности.

Часто производители бытовой техники не включают в комплектацию розетку и вилку, поэтому их приходится покупать отдельно. Для этого нужно определить, к какому типу подключения относится варочная панель.Эта и другая информация о том, как подключить варочную панель к розетке указывается в руководстве по эксплуатации.

Электролиния для подключения панели должна быть выведена отдельно, а розетка выдерживать ток от 32 до 40 А. В тех домах, где предусмотрена не газовая, а электроплита, силовой кабель выведен изначально. Если ваше жилище не относится к такому типу, то данный провод должен включаться в проводку отдельно.

• Устройства мощностью до 3,5 кВт можно подключать к стандартным 220 Вт (нагрузка 16 А).
• Мощность свыше 3,6 кВт требует усиленной розетки на 32 А.
• С 3-х фазной системой запитки в помещении для мощности до 3,5 кВт необходима розетка на 20 А.

Розетка и вилка для однофазного подсоединения

Параллельно с мощностью учитывают заземление, для дополнительных контактов вилки. У однофазной розетки их три, у 3-х фазной — пять. Некоторые производители изготавливают комплекты, в которые включены вилки и с тремя, и с пятью штырями.

Для кухонных панелей выпускают специальные трех или четырех контактные розетки. Конструктивно они сделаны так, чтобы было понятно, как подсоединить фазный и защитный провода.

Вилку выбирают из расчёта тока — до 40 А. Подсоединяя вилку к проводам, желательно учитывать полярность. Если в комплектации шел провод — это хорошо, но если его тем не оказалось, то покупают трехжильный ПВС. Сечение провода должно соответствовать мощности прибора.

Для монтажа следует разобрать корпус вилки и пропустить провод через отверстие. Жилы зачищаются и проводятся под винтовые разъемы вилки: фаза и ноль идут в крайние клеммы, а заземление в верхнюю. Винты хорошо затягиваются, прижимая жилы.

Вилка и розетка для трехфазной сети

Возможные проблемы и советы профессионалов

Самая распространенная ошибка при самостоятельном подключении – неправильное положение фазных перемычек или их отсутствие. В случае этой ошибки будут работать только две конфорки из четырех (однофазное включение трехфазного устройства). Одной из часто встречающихся причин повреждения варочной панели и внутренней проводки является позднее срабатывание защитных устройств при превышении допустимого тока вследствие перегрузки или короткого замыкания. Регламентированное ПУЭ время срабатывания защиты 0,4 секунды по статистике выдерживается далеко не всегда. Чаще всего это является результатом использования дешевых нелицензионных устройств защитного отключения и дифференциальных автоматов китайского производства. Особенно опасно покупать УЗО и дифференциальные автоматы у случайных людей.

При «перекосе фаз» в результате неравномерной нагрузки на нулевом проводе возможно появление напряжения величиной до 110V относительно потенциала заземления. По этой причине для надежного отключения варочной панели при возникновении нештатной ситуации нужно устанавливать рекомендованный производителем двухполюсный автомат (при срабатывании он разрывает и фазный и нулевой провод).

По причине некорректной работы защитного сетевого оборудования при коротком замыкании в варочной панели, в силовом кабеле или в розетке часто повреждается внутренняя проводка или выходит из строя сама варочная панель. Защитные автоматы старого типа (тепловые) не обеспечивают необходимого времени срабатывания (быстродействия). В соответствии с требованиями ПУЭ для подключения индукционных варочных панелей рекомендуется использовать УЗО и дифференциальные автоматы (дифференциальные реле) с такими параметрами:

• для подключения к однофазной сети: автомат на 32А или УЗО на 40A и дифференциальный автомат на 30мА;
• для подключения к трёхфазной сети: автомат на 16А или УЗО на 25A и дифференциальный автомат на 30мА.

При нарушении контакта в розетке возникает искрение или электрическая дуга, которые приводят к сильному нагреву. Для недопущения этих ситуаций при планировании места для установки розетки необходимо учитывать следующие моменты:

• контактные ламели розетки должны надежно контактировать со штырями электрической вилки;
• количество контактов в розетке должно быть не меньше количества жил на проводе;
• после установки розетку необходимо надежно закрепить;
• розетку нужно устанавливать на негорючую поверхность, если это требование выполнить невозможно, под розетку подкладывают прослойку из асбеста или специальную прокладку из негорючего материала;
• нельзя устанавливать розетки рядом с рукомойниками, чтобы при мытье рук в них не попали брызги воды;
• после окончания монтажа перед первым включением варочной панели разводку кабеля от вводного щитка до розетки необходимо прозвонить тестером.

При возникновении неисправности после включения или в процессе работы на экране сервисного процессора высвечивается инженерный код и звучит аварийный зуммер. При неоднократной выдаче кода необходимо обратиться по телефону в сервисный центр. Промедление грозит распространением неисправности на другие узлы и делали, что может резко увеличить объем работы и стоимость ремонта. Никогда не покупайте варочную панель или аксессуары к ней у случайных людей.

Кроме приобретения некомплектного изделия за очень большие деньги, в этой ситуации можно в лучшем случае получить некомплектную модель (без крепежа, шнуров, винтов и шурупов), контрабандный товар без официального гарантийного талона или хорошо замаскированную варочную плиту БУ, которую отремонтировали в кустарных условиях. Без официально оформленного талона с отметкой даты продажи и печати магазина сервисный центр бесплатный гарантийный ремонт не производит.

О том, как правильно подключить варочную панель к электросети, смотрите в следующем видео.

Способы соединения проводов

Сегодня не раз упоминалось об электробезопасности.В местах соединения проводов необходимо использовать правильные изолирующие материалы и специальные переходники, рассмотрим самые надёжные из них.

Соединение гильзами

Гильза – это медная или алюминиевая трубка определённого сечения, в которую с разных сторон вставляются два соединяемых провода. После чего она просто обжимается специальным инструментом, хотя можно её просто сплющить молотком. Получается плотный и надёжный контакт, который не даёт двум проводам смещаться относительно друг друга.

Соединение проводов гильзами

Есть два требования к данному типу соединения:

1. Сечение гильзы подбирается под сечение провода. Если один из них меньшего размера, то его надо дополнить куском провода до полного соответствия двух параметров.
2. После проведения стыковки место соединения изолируется. Сегодня многие производители предлагают гильзы в изоляционной полимерной оболочке, что упрощает сам процесс стыковки.

У этого способа соединения есть один существенный недостаток: оно является неразъёмным.

Гильзы в изоляционной оболочке

Соединение через монтажную коробку

Поэтому альтернативой описанному выше способу может стать монтаж электрических проводов с помощью специальной изоляционной коробки. Для соединения проводов в ней потребуется всего лишь отвёртка. Сама коробка – приспособление компактное, некоторые модели меньше розеток, внутри них располагаются клеммы. Основная задача – правильно состыковать между собой провода. Поэтому внутри коробки каждый контакт производитель обозначает буквами или значками. Так что ошибиться вряд ли получится.

Статья по теме:

Монтажная коробка для подключения проводов от варочной панели

Алгоритм подключения панели к однофазным сетям

Данный вариант возможен, если в стену вмурован провод из трёх жил.

Схема по подключению панели к однофазным сетямИсточник rolexforum.ru

Чтобы установить панель, требуется осуществить следующие шаги.

1. Откручиваем отвёрткой пластинку, расположенную позади панели.
2. Используйте перемычки для соединения первой, второй и третьей клемм. Подключение фазы осуществляется с использованием коричневой, чёрной или белой жилы
3. Присоединяем жилу синего оттенка к нулям. Это четвёртый и пятый номера.
4. Кабеля для варочных поверхностей подводятся к защитной клемме (жёлтая).
5. Затягиваем крепёжные винты.
6. Требуется проверить надёжность и плотность соединений, и функционирование изделия.

Предварительным этапом подключения стоит проверка технического состояния розеток. При необходимости – провести замену.

Подключение через розетку и без нее

Специализированная розетка может быть как трех-, так и четырехконтактной. Под нее подбирается и соответствующая вилка, с помощью которой осуществляется подключение к электросети панели с индукцией.

Проложив электрический кабель от распределительного квартирного щита к месту установки розетки, его подключают к последней через УЗО, которое выбирается, исходя из мощности индукционной поверхности.

Если по тем или иным причинам установить розетку не представляется возможным, подключение индукционной панели к электросети осуществляют напрямую. Это можно сделать двумя способами.

Подключение с помощью обжимных медных гильз ГМЛ, подбираемых под сечение жил кабеля. Места соединения подлежат изоляции посредством термоусаживающей трубки или изоляционной ленты. Все это потом следует аккуратно спрятать в монтажной коробке (подрозетнике)

Обязательно нужно принять во внимание тот факт, что для обжимки гильз необходимы специальные пресс-клещи — использовать пассатижи запрещается.
Подключение через клеммник, устанавливаемый в подрозетнике. В этом случае нужна клеммная колодка, рассчитанная на номинальную величину тока подключаемой панели.

Фото линолеума для кухонь в интерьере

Режимы работы

Способ выставления мощности нагрева индукционной конфорки у разных моделей отличается. Это могут быть:

• сенсорные кнопки на панели управления с интуитивно понятным обозначениям «+» и «-»;
• сенсорная цифровая шкала, при помощи которой степень увеличения нагрева осуществляется проведением пальцем вправо, а для снижения мощности — влево (слайдерное управление);
• механические регуляторы, вращаемые по часовой стрелке для увеличения мощности нагрева, и в обратную сторону — для снижения подачи тепла.

Количество температурных градаций варьируется от 3-5 до 10 и более в зависимости от класса и оснащенности прибора.

Слайдерное управление мощностью

Для большего удобства пользования индукционной плитой производители оснащают устройства дополнительными функциями.

1. Режим Booster — переброс энергии со свободной конфорки на работающую, что позволяет ускорить процесс приготовления блюда.
2. Возможность объединения мощностей двух соседних конфорок при использовании посуды продолговатой формы типа утятницы.
3. Запрограммированные на определенные параметры времени и температуры режимы приготовления различных блюд.
4. Функция подогрева оставленного на плите обеда в течение длительного времени.
5. Автоматическое отключение конфорок — аварийный режим срабатывает при попадании на рабочую поверхность жидкости.

Некоторые модели имеют встроенные режимы приготовления блюд

Алгоритм подключения варочной панели и духового шкафа

Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:

1. Защитное заземление.
2. Питающий кабель.

Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику.

На многих кухнях нет розеток для питания техники

Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике

Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой.

Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство. Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене.

Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных.

Для присоединения устройств к газу применяют два вида соединений:

• плотная стальная или медная трубка;
• эластичная труба.

Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно.

Как подключить варочную панель самостоятельно, видео подключения

Практически каждый прибор имеет одинаковое подключение. Данная линия способна выдержать ток до 40-45 ампер. Также необходимо позаботиться о заземлении.

Инструкция изготовителя по самостоятельному подключению прибора

Для подключения индукционной варочной панели используется одна из ниже представленных схем:

• Однофазная схема. Чтобы найти фазу, рекомендуется использовать пробник или тестер;
• Двухфазное подключения. Используется в новостройках, но довольно редко.
• Трёхфазное подключение, которое применяется для увеличения мощности и ККД оборудования.

Схемы подключения варочной панели

Подключение варочной панели к электросети с одной фазой

Для этого необходимо использовать сетевой кабель, который будет рассчитан на мощность панели. В основном, используются кабели с сечением в 4 или 6 мм2. Кабель,  сечение которого составляет 6 мм2 является более надёжным и хорошо подойдёт для мощных панелей. Обычно, используются кабели с четырьмя проводами.

На схеме можно увидеть следующие обозначения:

Эта маркировка является общепринятой по всей Европе, по ней достаточно просто установить, что куда подключать. Чтобы соединить две фазы, в комплекте  идёт особая перемычка. Её нужно вставить между контактами фаз. Для подключения четырёхжильного кабеля к  точке доступа с тремя выводами, необходимо скрутить чёрный  и коричневый проводы и соединить их с фазным проводом сети. Использование переходников или удлинителей запрещено.

Подключение к однофазной сети

В монтажной коробке нужно  произвести следующие подключения:

• К крайним клеммам розетки присоединить жилы коричневого и синего цветов. Если на корпусе есть маркировка, жилу коричневого цвета нужно присоединить к клемме «L», а синюю – к клемме «N»;
• К центральной клемме подключить жёлто-зелёную жилу.

Перемычки при подключении к однофазной сети

Подключение к трёхфазной сети

В сетях, напряжение которых составляется 380 В, в основном, используется пятижильный провод. В данном случае, для подключения нужно убрать перемычки с трёх контактов клеммной коробки.

Кабель для подключения к трёхфазной сети

После этого, подключить к ним три фазных провода. Благодаря использованию данной схемы, можно рационально распределить напряжение сети.

Подключение вилки к трёхфазной сети

Ещё одним вариантом подключения является подключение в розетку. Индикатором необходимо определить фазовые и нулевые разъёмы, после чего прикрепить провода к необходимым клеммам.

Клеммная коробка для трёхфазной сети

Чтобы совершить подключение, достаточно понимать самые простые принципы электричества.

Как смонтировать ендову на кровлю из профнастила

Выбор места и подготовка отверстия для установки

Логично и правильно поместить индукционную панель над духовкой. Ещё одно рекомендованное место, которое подходит для того, чтобы вмонтировать прибор — пространство над посудомоечной машинкой.

Дальнейшую работу варочной панели обеспечит то, насколько ровно будет установлена её поверхность и как плотно закреплена. Имеет место хорошая вентиляция над ней, благодаря которой она не станет перегреваться. Вытяжка от панели должна находиться на расстоянии не менее, чем 75 см. При этом задняя стенка панели не должна соприкасаться с находящимися рядом вертикальными гранями предметов и между ними должно остаться пространство в несколько сантиметров, как и внизу.

Как можно подключить варочную панель к электросети без вилки

К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.

При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.

Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.

Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.

В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.

Соединение гильзами

Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.

Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.

Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.

Варианты соединения проводов опрессовочными гильзами

Соединение через монтажную коробку

Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.

Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.

• Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
• Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
• Заземление подключается к нижним разъемам.

После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.

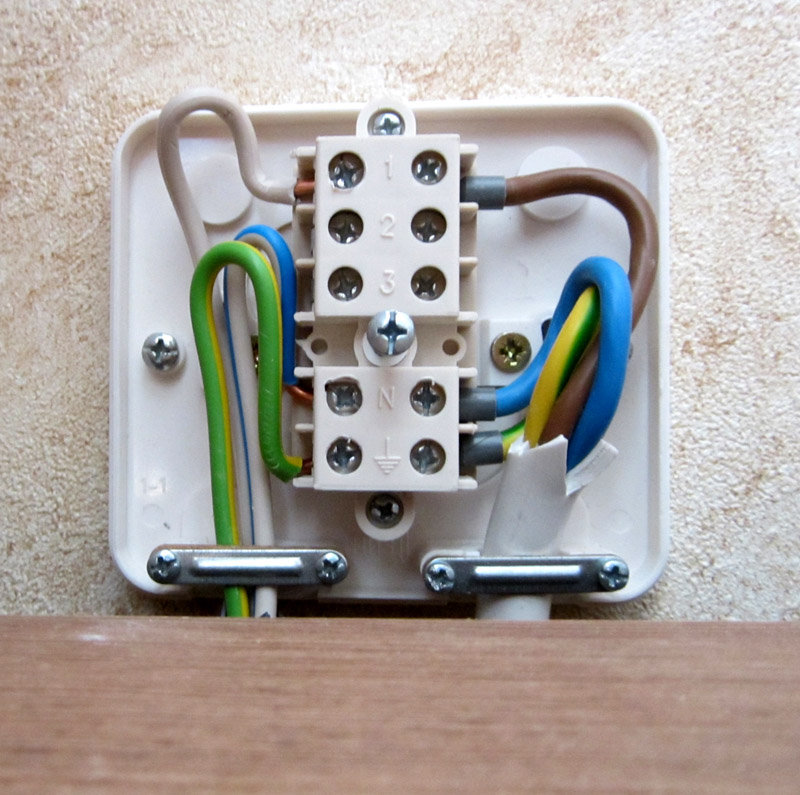

Монтажная коробка для подключения варочной панели

Сколько метров в 20 сотках

2 Пошаговая инструкция по монтажу поддона

Пошаговая инструкция по подключению варочной панели

Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.

Выбор розетки и вилки для варочной панели

Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.

Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.

Заранее нужно купить все необходимое для подключения

Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.

У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям

Есть два выхода из такой ситуации.

Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.

Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно

Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.

Кабель лучше выбирать с запасом по мощности

Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.

Кабель должен проходить в отдельной штробе

В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.

Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления

Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен

Порядок подключения проводов к дифавтомату

Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

Схема подключения к розетке

Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.

Вилку разбирают, чтобы подключить провод

Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.

Перед подключением провода опрессовывают

Схема подключения розетки и вилки варочной панели

После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.

Подключение панели без вилки

Подведём итоги

Метод присоединения основывается на мощности варочной панели и духового шкафа. Вам выбирать, какую технику приобретать, основываясь на условиях и качестве электролинии. Какие-то модели можно установить самостоятельно, но для установки газовой варочной поверхности или духового шкафа на газу желательно вызвать мастера. Исходя из требований по мощности, думайте, какой автомат устанавливать для работы техники, при надобности посоветуйтесь с профессионалами.

Подключение духового шкафа и варочной поверхности к одной розетке – это хороший выход, когда дополнительная розетка не продумана заранее

Важно определиться с типом оборудования. Тогда вы сможете установить комплекс или духовой шкаф отдельно от варочной поверхности, но тут тоже важно продумать все детали подключения и подходящий выход из ситуации
