Подключение интернет-сети по кабелю сегодня является самым распространённым способом. Проводной интернет до сих пор считается наиболее стабильным. Для удобства его подключения существуют специальные розетки, благодаря которым любой кабель можно спрятать в стену. Такая, казалось бы, трудоёмкая задача подключения и монтажа на самом деле решается относительно легко, не требуя при этом использования дорогостоящего инструмента. Поэтому подключение интернет-розетки способен выполнить каждый.

Стандартные схемы обжима

Распиновка витой пары и установка коннекторов попадает под регламент международного стандарта EIA/TIA-568, описывающего порядок и правила коммутации внутриквартирных сетей. Выбор схемы обжимки зависит от назначения кабеля и характеристик сети – например, от пропускной способности.

Благодаря прозрачному корпусу коннектора видно, что жилы располагаются в определенном порядке, а не наугад. Если перепутать пару проводников, коммутация будет нарушена

Оба вида кабелей – из 4 или 8 жил – могут обжиматься прямым или перекрестным способом, а также с применением типа А или В.

Вариант #1 – прямой 8-проводниковый кабель

Прямой способ обжимки используется, когда нужно соединить два устройства:

• с одной стороны – ПК, принтер, копировальный аппарат, телевизор;
• с другой стороны – роутер, свитч.

Особенностью способа считается одинаковая обжимка обоих концов провода, по этой же причине способ и называется прямым.

Выделяют два взаимозаменяемых типа – А и В. Для России характерно использование типа В.

Схема распиновки 8-проводникового кабеля для прямого соединения компьютера с коммутирующим устройством (HAB, SWITCH). На первой позиции – оранжево-белая жила

В США и Европе, напротив, более привычной считается обжим по типу А.

Тип А отличается от типа В расположением проводников, находящихся на 1,2,3 и 6 позициях, то есть бело-зеленый/зеленый меняются местами с бело-оранжевым/оранжевым

Можно производить обжим обоими способами, качество передачи данных от этого не пострадает. Главное – соблюдать очередность жил.

Вариант #2 – 8-проводниковый кроссовер

Перекрестный обжим используется реже прямого. Он необходим, если нужно соединить два стационарных компьютера, два ноутбука или два коммутирующих устройства – хаба.

Кроссовер применяется все реже, так как современное оборудование умеет в автоматическом режиме определять тип кабеля и при необходимости менять подачу сигнала. Новая технология называется авто-MDIX. Однако часть домашних устройств исправно работает годами, менять их нет смысла, поэтому и перекрестный обжим также может пригодиться.

При перекрестной обжимке сохраняется возможность использования типов А и В.

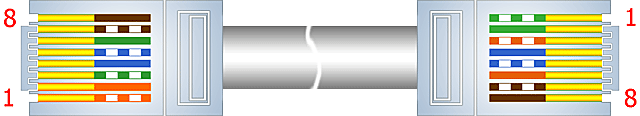

Схема кроссовера, предназначенная для оборудования высокоскоростных сетей (до 10 gbit/s), выполненная по типу В. Задействованы все 8 проводников, сигнал проходит по обоим направлениям

Чтобы задействовать тип А, необходимо поменять все те же 4 позиции: 1, 2, 3 и 6 – бело-зеленый/зеленый проводники с бело-оранжевыми/оранжевыми.

Для сети с меньшей скоростью передачи данных 10-100 mbit/s – другие правила:

Схема типа В. Две пары скруток – бело-голубая/голубая и бело-коричневая/коричневая – соединяются напрямую, без перекрещивания

Схема стандарта А полностью повторяет В, но в зеркальном отражении.

Вариант #3 – прямой 4-проводниковый кабель

Если для высокоскоростной передачи информации (например, Ethernet 100BASE-TX или 1000BASE-T) необходим 8-проводниковый кабель, то для «медленных» сетей (10-100BASE-T) достаточно 4-проводникового.

Схема обжима сетевого шнура на 4 жилы. По привычке используются две пары проводников – бело-оранжевый/оранжевый и бело-зеленый/зеленый, но иногда применяют и две другие пары

Если кабель вышел из строя вследствие замыкания или обрыва, можно вместо использованных проводников задействовать свободные. Для этого отрезают коннекторы и производят обжим двух пар других жил.

Вариант #4 – 4-проводниковый кроссовер

При перекрестном обжиме используют также 2 пары, причем можно выбрать скрутки любого цвета. По традиции часто выбирают зеленые и оранжевые проводники.

Схема обжима кроссовером 4-проводникового кабеля используется крайне редко, в основном – в домашних сетях, если нужно соединить между собой два старых компьютера. Выбор цвета жил на качество передачи данных не влияет.

Конструктивные отличия

Современная сетевая проводка может быть как с защитной оболочкой, так и без неё. Первый вариант всегда отличается тем, что изделие покрывается специальной оплёткой или же экраном из фольги. Защита может наноситься производителем сразу на весь кабель либо на каждую жилу отдельно. Если процедура прокладки будет осуществляться в самом помещении, тогда можно смело покупать неэкранированный провод с маркировкой UTP или же с качественным общим экраном из алюминиевой фольги FTP. Если же кабель будет расположен на улице, тогда своё предпочтение лучше отдать универсальному изделию с металлической оплёткой SFTP.

Если по всей трассе витая пара РЖ-45 идёт параллельно с электрической проводкой, тогда целесообразнее всего взять специализированную модель с защитой каждой пары. За счёт наличия двойного экрана длина такого провода может превышать отметку в 90 метров.

В продаже также можно встретить одножильную и более мощную многожильную витую пару. Первый вариант отличается плохой гибкостью, но более приемлемыми характеристиками (сигнал можно передавать на дальние расстояния). Помимо этого, одножильный кабель гораздо лучше переносит обжим, за счёт чего его активно используют для подключения интернет-розеток. Фиксация изделия происходит в момент прокладки.

Многожильная проводка отлично гнётся, но отличается более высоким процентом затухания. Такой кабель гораздо легче прорезать в процессе обжима, но довольно сложно правильно вставить в коннектор. Применяется в тех условиях, где важна гибкость изделия. Большинство производителей выпускают кабель с четырьмя и восемью жилами. В соответствии с современными стандартами при скорости интернета 100 Мб/сек можно использовать двухпарные провода. Если же устройство работает на более высокой частоте, тогда нельзя обойтись без кабеля с восемью жилами.

Для стабильного подключения к интернету нужна проводка категории не ниже САТ5 (можно даже САТ6 и 6а). Все эти обозначения обязательно выбиваются на защитной оболочке изделия

Не менее важной считается форма кабеля и цвет защитной оболочки. Чаще всего можно встретить серую витую пару, но есть и ярко-красный вариант

Первый вид считается обычным, а вот второй покрыт защитной оболочкой, которая не подвержена горению. Ярко-красную витую пару лучше всего использовать в деревянных домах.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Разновидности кабелей для интернет-подключения

В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами. Если подключение происходит по стандарту Wi-MAX, LTE или 3G, кабеля может и вовсе не быть.

Телефонный кабель

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи. В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Коаксиальный кабель

Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Оптоволокно (fiber optic)

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары (UTP).

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

Тип кабеля или способ его обжать

Их существует два:

• Прямой, — для соединения порта сетевой карты со свитчем/хабом.
• Перекрестный, (Crossover) — для соединения напрямую двух сетевых плат, установленных в компьютеры, а также для соединения некоторых старых моделей хабов/свитчей

В большинстве случаев достаточно использовать прямую последовательность обжима.

• Если Вы не уверены в том, какой именно тип использовать Вам, то узнайте в тех поддержке Вашего провайдера в каком порядке должны быть жилы;
• Если Вы хотите соединить 2 компьютера напрямую, то используйте перекрестный тип;
  Если Вы хотите подключить компьютер к хабу/свитчу/роутеру, то достаточно использовать прямой тип.

Схема обжимки прямого кабеля

Схема обжимки перекрестного кабеля

Итак, после того как Вы определились со схемой, надо выстроить наши жилы (проводки) в одном из вышеперечисленных положений. После этого нужно выровнять жилы так, чтобы они были максимально параллельно и близко друг к другу, а именно, дабы нигде не расходились ни сами жилы, не их кончики.

После этого аккуратно, плавно, нежно и медленно вводим провода в коннектор, тщательно контролируя процесс, а именно, следя за тем, чтобы цвета не перепутались или две жилы не залезли в одну дорожку.

Удачно введя в оба коннектора, разложенные и разровненные заранее жилы, мы засовываем их (коннекторы) в кримпер и крепко зажимаем рукоятки.

Если всё сделали правильно и осторожно, то провод готов и теперь вопрос как обжать кабель не должен вставать перед Вами. В случае с отверткой все несколько сложнее

Нам надо закрепить коннектор где-нибудь и закрепить провода, чтобы при обжимке жилы не вылезли из коннектора. Берем отвертку и продавливаем желтенькие защелки до конца (они должны продавить изоляцию жилы, чтобы иметь соединение с проводом)

В случае с отверткой все несколько сложнее. Нам надо закрепить коннектор где-нибудь и закрепить провода, чтобы при обжимке жилы не вылезли из коннектора. Берем отвертку и продавливаем желтенькие защелки до конца (они должны продавить изоляцию жилы, чтобы иметь соединение с проводом).

Трудность в том, что у Вас может выпасть провод, когда Вы уже зажмете  защелку, или если жила не дошла до защелки, а Вы ее уже продавили. Тогда придется использовать другой коннектор, ибо этот сломан.

Необходимый инструмент

По сути дела, нужно лишь специальное приспособление для обжима кабелей RJ-45 – кримпер.

Стоит он недорого (в пределах 638 – 689 рублей), и чтобы постоянно не вызывать мастера, целесообразно приобрести, хотя кримпер и не относится к классу бытового инструмента. В любом доме есть много мест соединений линий (телефонных, компьютерных), которые организованы с помощью RJ-45, и данное приспособление обязательно понадобится еще, и не раз.

Остро заточенный режущий инструмент. Как правило, при подготовке кабеля к обжиму используется скальпель. Им работать гораздо удобнее, чем ножом. Да и разделка проводника получается более аккуратной.

Перед тем, как приступать к процессу обжима, следует убедиться, подходит ли RJ-45 к имеющемуся типу кабеля. Хотя об этом стоит подумать еще при выборе разъема в магазине.

Для обжима сетевого кабеля нам понадобится:

1. Сам сетевой кабель
   , сразу отмеряйте необходимое количество кабеля.
2. Коннекторы
   . По идеи нужно только два, но я советую купить больше, ну так, на всякий случай:). Они не дорогие, и купить можно в любом компьютерном магазине, собственно как и кабель.
3. Инструмент для обжима
   . Тут есть несколько вариантов, в идеале нужно купить специальный инструмент, кримпер
   . Такой как у меня на фотографии выше. Я свой купил за 75 грн. (300 рублей). Если у вас такой штуки нет, то можно использовать отвертку, но не советую.
4. Если будете обжимать отверткой, то понадобится еще обычный нож, для того, что бы зачистить кабель.

Ну что, давайте приступим.

Технология соединения проводов опрессовкой

Чтобы закрепить разъём на конце кабеля витой пары, производят действия в следующем порядке:

1. От конца кабеля отступают 10-12 мм и делают круговой обрез внешней оболочки с помощью кримпера или стриппера.
2. Свободные концы проводов расплетают, распрямляют и располагают в порядке очерёдности, как указано на вышеприведённых схемах.
3. Провода вводят внутрь разъёма таким образом, чтобы торцы проводников упёрлись в переднюю часть коннектора. При этом нужно следить за тем, чтобы оболочка кабеля тоже была охвачена корпусом разъёма на расстоянии 5-7 мм.
4. Коннектор вводят в проём инструмента для обжима RJ 45.
5. Чтобы правильно обжать разъём, ручки инструмента сжимают рукой до появления характерного щелчка. На этом весь процесс обжима завершается.

Обратите внимание! Не все модели оснащены сигнальным устройством. Поэтому при выборе кримпера стоит обращать внимание на наличие храповика

Алгоритм прокладки интернет-кабеля в стенах

Самое правильное, но в то же время непростое по исполнению решение прокладки интернет-кабеля в домашних (офисных) условиях — это его монтаж внутри стен. Достоинства такой разводки очевидны: кабель не путается под ногами и не влияет на декоративное оформление помещения. Существенный недостаток внутристенного монтажа заключается в том, что в дальнейшем могут возникнуть проблемы с доступом к кабелю для его ремонта или обслуживания. Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ.

Прежде чем начинать прокладывать интернет-кабель, стоит разметить места, где он должен будет располагаться. Помните, что неэкранированная витая пара изготовлена из меди, которая весьма чувствительна к электромагнитным помехам. Старайтесь, чтобы расстояние между компьютерной и электрической проводкой составляло не менее 50 см.

1. Намечаем трассу. Планируя место под штробу для будущей разводки, учитывайте, что интернет-кабель имеет определённое ограничение по радиусу изгиба. Конкретные значения можно найти в технических характеристиках выбранного кабеля.

   Витую пару лучше укладывать в защитный гофрошланг, а штробу делать с учётом его размеров

2. Выбираем кабель. Наиболее значимой качественной характеристикой витой пары является надёжность. Доступ к кабелю после его разводки будет существенно затруднён, поэтому на качестве желательно не экономить. Для подключения к интернету чаще всего используют UTP пятой категории и выше. Подбирать конкретную модель кабеля нужно на основании его основных технических характеристик:
   • минимально допустимый радиус изгиба (чем он меньше, тем проще будет осуществлять разводку в стенах);
   • максимально допустимое растягивающее усилие (чем выше это значение, тем проще ввести кабель в гофру, а в случае технических неполадок впоследствии изъять его из штробы);
   • гарантия (на качественные изделия срок гарантии может составлять до 25 лет).

3. Производим монтаж. Кабель помещается в гофрированную трубу необходимого диаметра (он должен внутри неё свободно двигаться). Затем гофра закрепляется в штробе стяжкой из гипса. Далее можно начинать отделочные работы. На выходе кабеля в результате появится интернет-розетка. Однако перед этим стоит произвести её распиновку.

   На выходе из стены устанавливается стандартный подрозетник, в котором закрепляется корпус и механизм розетки

Это интересно: Розетки на кухне — разнообразие моделей

Багет

Подключение внутренней интернет-розетки

Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.

Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.

Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).

Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать. Здесь так же указывается и цветная маркировка витых пар. Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.

Чтобы было более понятно, лучше посмотреть подготовленное видео.

Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.

Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху. В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая. При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.

Для большей наглядности предлагается ознакомиться с видео-уроком.

В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.

И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.

Радиаторная система отопления. Видео

Схемы для опрессовки витой пары

Существует три варианта обжимки коннекторов:

1. Прямое подключение Straight;
2. Перекрёстное подключение Cross Over;
3. Обжим четырёхжильного кабеля.

Прямое подключение Straight

Прямой обжим используют для подсоединения сетевой карты ПК к различному совместимому оборудованию: свитчу, хабу и маршрутизатору.

Схема «ПК – маршрутизатор» заключается в том, что порядок расположения проводников в коннекторах формируется в зеркальном отражении. Если в исходном разъёме зелёно-белый провод располагается справа, то на выходном коннекторе он занимает крайне левое положение. Так же меняют свой порядок очерёдности остальные проводники.

Такой обжим выполняется по двум стандартам: EIA/TIA-568A и EIA/TIA-568В.

Прямой порядок обжима

Перекрёстное подключение Cross Over

Такой вид подключения витой пары применяют для соединения двух сетевых карт напрямую. Расположение проводников в двух коннекторах отличается переменой мест пар проводов между собой.

Схему Cross Over применяют при соединении ПК – ПК, свитч – свитч, хаб – хаб, маршрутизатор – маршрутизатор. Контакты на входном и выходном разъёмах меняются местами крест-накрест. Это видно на рисунке по положению контактов № 1 и № 8.

Перекрёстный обжим

Обжим четырёхжильного кабеля

Если планируется установить разъём для четырёхжильного кабеля, то из витой пары выделяют 4 проводника. Их обжимают точно так же, как и 8 жил витой пары. На нижнем рисунке представлены варианты распиновки 4-х жил витой пары.

Распиновка Патч Корда, 4 провода

Основные понятия

Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу А, а другой — путем замены местами всех восьми проводов. Подключение настенной компьютерной розетки Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки.
Это значит, что он стал на место и изоляция прорезана.
Некоторые изделия от разных производителей имеют отличия во внутреннем устройстве, но они только визуальные, а принцип подключения остается неизменным — выполнение кроссировки с соблюдением цветовой схемы и правильное производство обжима проводов в клемнике. Видео: обжим витой пары специальными инструментами Вместе с тем не всегда и не у всех под рукой может находиться инструмент необходимый для витой пары, поэтому существует другой вид обжимки — с использованием плоской отвёртки. Разновидности кабелей для интернета Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т.
Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. Обжим витых пар RJ выполняется инструментом, который называется обжимные клещи. Некоторое количество — минимум 2 штуки для каждой витой пары на оба конца кабеля , но лучше с запасом, особенно для тех, кто обжимает кабель впервые. Вскрываем крышку, закрывающую контактную часть.
Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. Инструменты и материалы Сетевой кабель. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты.

Компьютерные сети

Конструктивные особенности витой пары обуславливаются требуемыми скоростными характеристиками передачи информации

Обжим проводов на клеммах розетки — важное условие для качественной коммутации Обзор продукции известных брендов — производителей интернет розеток Знаменитые торговые марки Legrand, VIKO, Lezard, Schneider пользуются заслуженным авторитетом на мировом рынке

Видео: установка розетки RJ для внутреннего монтажа В том случае, если для монтажа розетки был выбран открытый способ внешний монтаж для фиксации нужен будет дополнительный элемент — кабельный короб, который монтируется на стену. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Проверяют качество работы с помощью мультиметра. Для удобства его подключения существуют специальные розетки, благодаря которым любой кабель можно спрятать в стену. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить.

Последовательность проводов прозвонить специальным сетевым тестером. Алгоритм последовательности действий следующий: Необходимо подготовить конец кабеля для обжима. Вот последовательность действий: Срезается верхний слой обмотки. Общая картинка, иллюстрирующая вид 4-пинового разъема, кабеля, а также его подключение к трубке и аппарату Используются для организации подключения телефонной линии.
Как соединить интернет кабель.

Вход

Виды стяжки для пола

Устройство основных видов стяжек

Различают несколько видов стяжек для пола:

1. Сухая. Делают насыпной слой из инертного материала (песка, керамзита, перлита), сверху укладывают листы фанеры, ДСП, ДВП, гипсоволокнистые плиты и т. д. Конструкция служит основанием для напольного покрытия.
2. Полусухая. Используют жесткий полусухой цементно-песчаный раствор с добавлением фиброволокна или других пластификаторов. Смесь укладывают, выравнивают правилом и дают затвердеть. Можно произвести шлифовку верхнего слоя с помощью шлифовальной машины.
3. Мокрая. Осуществляется заливка цементно-песчаной смеси или самовыравнивающихся полимерных составов в опалубку или непосредственно на пол помещения. Срок твердения стяжки составляет 28 дней. Во избежание растрескивания поверхности, необходимо ежедневно увлажнять бетон или накрыть основание полиэтиленовой пленкой до набора прочности. Заливка раствора может привести протеканию цементного раствора сквозь стыки плит перекрытия.

Выводы и полезное видео по теме

Подробный видеоинструктаж по обжимке сетевого кабеля:

Прищепка, отвертка, точилка – альтернативный набор для обжима:

Почему важно соблюдать порядок расположения по цветам:

Обучиться обжиму интернет провода может каждый, для этого не нужно получать квалификацию или обладать особым талантом. Достаточно разобраться в устройстве кабеля и коннектора, выучить пару схем и приобрести специальные обжимные клещи.

Отработав навык на домашней сети, вы сможете помогать родителям, соседям и своим друзьям, освободив их от проблем с интернет-коммуникациями.

Если вам приходилось неоднократно заниматься обжимом интернет проводов, поделитесь, пожалуйста, опытом с нашими читателями. Возможно вы знаете тонкости которые мы не учли в нашем материале? Пишите свои комментарии под статьей.
