Вызвать мастера на дом подключить электроплиты

Как подключить к сети 220 в?

Чтобы подключить электроплиту, сначала определяют место установки в картире. Недалеко от печки на ближайшей перегородке или стене монтируют штепсельную розетку, ее подсоединяют к заземлению. Номинал тока в устройстве находится в промежутке от 25 до 40 А. Розетка трехфазной сети имеет 5 выводов. В распределительном щитке для плиты отдельно предусматривается автомат, требуется трехполосный выключатель, рассчитанный на 16 А.

Для подключения берут провод, розетку и вилку. Разные модели бытовых плит стыкуются аналогично, различается только форма защитных крышек на задней стенке. При подсоединении плит к однофазной сети нужно провести кабель к розетке в соответствии с выбранной схемой и закрыть верхнюю крышку.

Watch this video on YouTube

Подключение кабеля к электроплите

При использовании трехжильного провода коричневая оплетка идет на фазный разъем розетки, синяя жила стыкуется к контакту нуля, зелено-желтая проволока крепится к выводу заземления. Фазы пятижильного провода имеют белый, коричневый и красный колер.

Кабель соединяют с плиткой посредством клеммной панели на задней поверхности оборудования. Рядом нанесены стандартные схемы подключения для различных видов сети. Для линии 220 В используется крайний чертеж справа. На первые 3 контакта ставится перемычка, получается фаза (коричневый и красный провода). Разъемы 5 и 4 обозначают нейтральный провод или нулевой (жилы синего или голубого колера). Заземляющий ток идет по оплетке зеленого цвета.

Перемычки часто ставят в заводских условиях, но при подсоединении варочные панели проверяют при помощи отвертки с индикатором. Концы проводов лудят перед стыковкой для обеспечения надежного контакта.

Установка вилки

Штепсельную вилку стыкуют с мягким проводом варочной плиты, учитывая маркировочные знаки на ней. Подключение проводов по цвету делается аналогично тому, как это выполнялось в розетке. Силовая вилка всегда разбирается, для этого снимаются 2 винта, крышка и фиксирующая планка. Края проводных жил зачищаются от изоляции и крепятся болтами. Нужно установить розетку и подсоединить вилку, чтобы совпадал верхний контакт зеленого цвета — заземление.

Необходимо добиться совпадения ноля и фазы на розетке и вилке, иначе произойдет короткое замыкание. Перед включением питания еще раз проверяют правильность крепления проводов. Если подключение печки делается в уже готовую розетку, то определяются провод с нагрузкой, ноль и заземление, а в оборудовании подсоединение идет с учетом существующего руководства.

Номинальный ток розетки 7 кВт, это в некоторых случаях является недостатком, т. к. суммарная мощность при включении всех конфорок и духового шкафа превышает показатель. Это выводит пару розетка — вилка из строя после непродолжительной эксплуатации. Чтобы предупредить это, берут приборы белорусских производителей, выдерживающих одновременно до 10 кВт мощности.

Watch this video on YouTube

Отдельная электролиния для новой плиты

Начнем с того, что для подключения современной варочной поверхности с их средними мощностями 6-10 кВт придется вести отдельный силовой кабель прямо от электрощитка. Еще один отдельный для электрической духовки. Причем это должен быть медный кабель сечением не менее 4 кв. мм. Марка может быть ПВС, но чаще всего используют ВВГ.

Линию подключения плиты рекомендуется оборудовать автоматическим выключателем

Это важное и нужное устройство, которое немедленно отключит питание варочной поверхности в случае возникновения таких опасностей, как короткое замыкание или недопустимая перегрузка сети. Ставится электриком в квартирный щиток

Только нужно правильно определить значение номинального тока.

Как подобрать «автомат» для варочной поверхности

Номинал автоматического выключателя рассчитывается просто. Допустим, Ваша электроплита имеет максимальную мощность подключения 6 кВт (Вы узнаете эту цифру из технической документации к прибору).

Вам понадобиться узнать ее максимальный ток потребления. Делим мощность на вольтаж сети:

6000 Вт/220 В = 27,27 А.

Понадобится добавить 20% запаса:

27,27 А + 20% = 32,7 А.

Выбрать автоматический выключатель нам нужно того номинала, который ближе всего к полученной цифре. Некоторые магазины электротехнических товаров облегчают задачу неопытному покупателю: например, в онлайн-каталоге магазина «Аксиом Плюс» в разделе «Автоматические выключатели» размещен фильтр по основным характеристикам, в том числе по номинальному току.

Смотрите: самый близкий к нашей цифре 32,7 А номинал 32 А. Ставим галочку на этом поле и получаем предложения аккурат для нашей плиты — стоимостью от 40-45 грн. Европейского производства Schneider Electric (Франция) — от 67 грн.

С чем не справится автоматический выключатель

Поставить автомат на плиту самая разумная идея. Однако полной безопасности это все-таки не обеспечивает. В бытовых электросетях существует еще одна потенциальная угроза, не входящая в область задач автоматического выключателя. Это дифференциальные токи, которые могут привести к поражению человека электричеством или пожару. К сожалению, автомат не спасет, если коснешься оголенного провода или корпуса бытовой техники с пробоем.

Такие риски предупреждают отдельные устройства защиты.

Требования к защитному автомату и проводке

Прежде чем приступать к подключению, следует выяснить, соответствует ли проводка потенциальной нагрузке и установлен ли в электрощите отдельный автомат защиты. Если каких-то элементов для монтажа нет или они не подходят по номиналу, рекомендуем купить их заранее вместе с плитой.

На мощные электроприборы не только выделяют отдельную линию, но и ставят индивидуальную двойную защиту: в идеале это комплект УЗО + защитный автомат.

Вместо этой пары для экономии места в щитке нередко применяют дифавтомат.

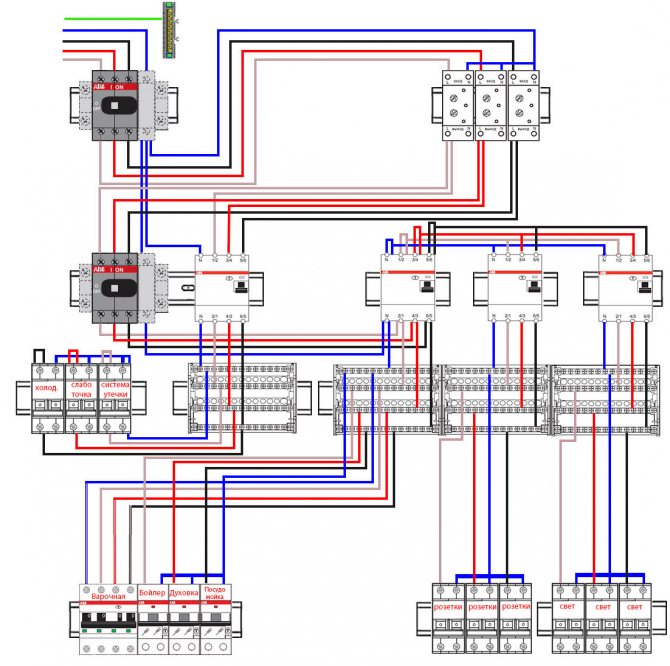

Схема установки защитного оборудования в электрощите. Через автоматику на розетку подают фазу, нулевой провод через УЗО протягивают к нулевой шине, а землю – к общей заземляющей шине

При покупке автомата решающий критерий – номинал, который выбирают по максимальному значению потребляемого тока. Обычно это 40-50 А, но уточнить технические данные лучше в паспорте плиты. Рекомендуем подробнее ознакомиться с правилами выбора автомата.

Для гарантии безопасности номинал подбирают в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальное токовое потребление – около 45 А, следовательно, необходим автомат на 50 А.

Для выбора УЗО принцип тот же – в сторону увеличения, то есть в пару с автоматом на 50 А ставят УЗО на 63 А.

С выбором проводов тоже особых сложностей нет. Алюминиевый кабель не подходит – лучше его вообще не применять для устройства домашней электропроводки. Это небезопасно, да и по характеристикам он уступает медному аналогу. Поэтому останавливаемся на медном проводе с сечением, соответствующим мощности и потребляемому току.

При выборе провода также учитывают характеристики сети и способ прокладки проводов. По современным требованиям, новые городские квартиры изначально оснащают проводкой, соответствующей всем нормам. А в старом жилье, возможно, проводку придется менять

Если в процессе подготовительных работ провода придется все же покупать, ориентироваться нужно на параметры мощности плиты:

• 3-5 кВт – сечение провода 2,5 мм²;
• 5-7,5 кВт – 4 мм²;
• 7,5-10 кВт – 6 мм².

Для трехфазной сети применяют 5-жильный провод 2,5 мм².

Если вы еще не решили, какую модель плиты купите, но уже затеяли замену проводки, можно смело покупать провод ВВГнг 4 мм² – если расстояние от плиты до щитка не более 12 м, и ВВГнг 6 мм² – если электрощит находится дальше. Современные плиты с духовками достаточно мощные, так что не прогадаете.

А сейчас разберем, в каком порядке лучше выполнять все действия.

Сварка полуавтоматом

Обзор компрессорной техники

Как самостоятельно сделать биотуалет?

Тип УЗО

Защищает только от утечки в сетях переменного тока.

тип А

Обеспечивает защиту при утечке как на переменном, так и импульсном токе (современные телевизоры, блоки питания, компьютеры и т.п).

тип S и G

Требуются для щитовых с большим количеством УЗО (на гл.вводе и отходящих линиях), в так называемых каскадных схемах.

Они обеспечивают селективность при которой узо на гл.вводе срабатывает в самую последнюю очередь.

тип B

УЗО реагирует на переменный, пульсирующий, постоянный и сглаженный ток.

Самый распространенный — это тип АС. Однако в быту для обычных квартир рекомендуется использовать все же тип А.

В Европе в некоторых странах (например, Германия) тип АС даже официально запрещен действующими там правилами.

Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью;
снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки;
подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета);
удаляем защитную пластину, прикрывающую контакты;
подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами;
затягиваем клеммы кабеля на колодке питания;
проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея.

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

• соединяются вместе три фазных провода (L1, L2, L3);
• соединяются вместе два нулевых провода (N1, N2);
• зеленый провод подсоединяется к «земляной шине».

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной  плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

• при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
• для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
• электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
• розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Определяем сечение провода для электроплиты

Итак, сеть в доме может быть однофазной или трехфазной. Если вы живете в новом доме, можете смело выбирать провод для трехфазной сети. Определить тип проводки можно и визуально, достаточно посмотреть на провод, который идет к  электроплите. Если в кабеле всего три жилы, проводка однофазная. Если вы видите 5 жил, сеть трехфазная.

Выбор провода  для электроплиты зависит также от того, открытая проводка или закрытая. В таблице приведены значения сечения кабеля для разных материалов и разного типа проводки.

Таблица сечения кабеля в зависимости от типа проводки

Сечение кабеля, мм²	Проводка с медной жилой	Проводка с алюминиевой жилой
Ток, А	Мощность, кВт при однофазной сети	Мощность, кВт при трехфазной сети	Ток, А	Мощность, кВт при однофазной сети	Мощность, кВт при трехфазной сети
0,5	11	2,4	–	–	–	–
0,75	15	3,3	–	–	–	–
1,0	17	3,7	6,4	–	–	–
1,5	23	5,0	8,7	–	–	–
2,0	26	5,7	9,8	21	4,6	7,9
2,5	30	6,6	11,0	24	5,2	9,1
4,0	41	9,0	15,0	32	7,0	12,0
6,0	50	11,0	19,0	39	8,5	14,0
10,0	80	17,0	30,0	60	13,0	22,0
16,0	100	22,0	38,0	75	16,0	28,0
25,0	140	30,0	53,0	100	23,0	39,0

Подключение электроплиты напрямую. Подбираем место для электроплиты

Перед тем, как выбрать место для установки плиты, поинтересуйтесь у хозяйки, как для нее будет удобно

Именно здесь она будет создавать свои кулинарные шедевры, ее мнение важно учитывать, однако, при всем том, нужно следовать некоторым правилам, а именно:. Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок

Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.

Хотя плита имеет специальные, регулируемые ножки, с помощью который вы будет настраивать положение относительно уровня горизонта, будет проще это сделать, если плоскость пола будет достаточно ровной, чем потом выстраивать ненужные подставки и подкладки.

Очень удобно, если имеется возможность двигать плиту без отключения от электросети. Если же выполнено подключение электроплиты напрямую, без специальных розеток, необходимо предусмотреть достаточную длину кабеля.

У вас должна оставаться возможность делать уборку, а также свобода доступа к плите с целью технического обслуживания.

Внимательно отнеситесь к окружающим плиту предметам интерьера: они не должны портиться от перегрева. Выбирая место установки, помните о пожарной безопасности.

Плита в процессе работы излучает мощное электромагнитное поле, поэтому будет лучше, если рядом не будет радиоприборов чувствительных к излучению.

Ключевым моментов в выборе места является система вентиляции – вытяжка, если она уже имеется, то без серьезной перестройки всей кухни вариантов расположения плиты остается минимум. При строительстве дома, заранее планируйте, где и что будете устанавливать.

Какой кабель для плиты нужно купить?

Подключать любую бытовую технику в доме нужно исключительно по ПУЭ (Правилам устройства электроустановок). Требования, изложенные в этом издании, написаны с учетом многолетнего опыта профессионалов. Пренебрегать ими окажется себе дороже, можно просто лишиться гарантии на желанную электроплиту. Необоснованный выбор кабеля для подключения электроплиты, его сечения и марки  – основная причина возгорания электропроводки,которая приводит к возникновению пожара.

Мощность потребляемой электроэнергии – самый важный параметр, который нужен при определении сечения проводника для подключения электроплиты. Она равна произведению напряжения и силы тока (P = U х I). Так, к примеру, плиты, рассчитанные на ток 13 А при 220 В,потребляют ровно столько же энергии, как если бы им нужно было 7,5 А при 380В. Значит, чем выше напряжение, тем больший выигрыш получается в передаче (больше напряжения = меньше ток = меньше сечение проводов). Потребление электроэнергии зависит от работы устройства, подстроиться под сетевое напряжение не составит труда.

Мощность электроплит различается в зависимости от фирмы производителя и модели, и обычно составляет 5-8 кВт. В таблице приведена зависимость основных показателей.

Что произойдет с током, если сечение проводника выбрать больше? Ничего,кроме увеличения стоимости кабеля. Тем не менее сечение отходящей линии не должно быть больше, чем у вводной, иначе получится большая нагрузка на главную сеть.

Пользоваться таблицей достаточно просто: по значению мощности электроприбора, взятому из технического паспорта, выбрать соответствующие параметры.

В таблице одна колонка предназначена для однофазной, другая – для трехфазной сети. Подключение выбирается в зависимости от типа проводки. При подводе трехжильного провода к розетке означает, что сеть однофазная, пятижильный провод говорит о трехфазном подключении. Помимо этого, обязательно стоит учесть, какой тип подключения поддерживает сама электроплита.

Как правило, приборы небольшой мощности (до 3-5кВт) подключают к однофазной сети (фаза L, ноль N и земля PE), а начиная от 5кВт, применяется уже двух- либо трехфазное подключение (фазы А, В, С, ноль N и земля PE). Последний вариант нередко приходится применять в частном секторе.

Итак, с сечением и количеством жил в проводнике определились. Остаётся выбрать марку кабеля. Для обычных условий прокладки удобнее применять марку КГ (кабель гибкий) либо ПВС (провод виниловый соединительный).

Чем же они хороши? Данные проводники силового назначения отличаются преимуществами по сравнению с другими типами:

• использование в помещениях с повышенной влажностью;
• высочайшая гибкость;
• двойная изоляция;
• применение (рекомендуемое) в установках с повышенной вибрацией;
• разрешённый радиус изгиба составляет не менее 8 наружных диаметров сечения;
• недорогая цена.

К потребляемой электроприбором мощности всегда рекомендуется прибавлять 20%, а потом выбирать кабельное сечение не ниже полученного результата. Даже не зная точно о том, какая мощность у плиты, можно смело брать провод с запасом ПВС 3х6 либо КГ 3х6. Как правило, они подходят к большинству случаев, так как выдерживают до 10 кВт потребляемой мощности.

Предположим, мощность вашей электрической электроплиты 7 кВт, в этом случае, можно использовать проводник меньшего значения в соответствии с номиналом автомата – ВВГнг (3х4) (марка тоже хорошо подходит) или ПВС (3х4). А в щиток лучше смонтировать автоматический выключатель на 25 А.

Если же у вас трехфазная сеть, то проводником питания должен стать пятижильный кабель для электроплиты сечение не менее 2,5 мм2. Почему? Да потому что такой вариант обеспечивает питание трехфазной нагрузки до 16,4 (кВт), что вполне подойдет для любой плиты.

Способы подключения

Для подключения электроплиты в квартире применяют специальные разъемы, предназначенные для плит, либо использует прямое подключение, когда кабель выпускается из стены и без розетки и вилки подключается прямо на клеммы прибора.

Второй способ применяют, когда к одной мощной линии подключают несколько кухонных приборов. В этом случае от щита тянут один мощный кабель, заводят его в специальный бокс, ставят автоматы по количеству подключаемой техники и от автоматов прокладывают линии питания к каждому электроприбору.

Некоторые производители сразу подключают провод для плиты (сетевой шнур). Его подсоединяют к клеммной колодке на задней панели. Если выбран первый способ подключения, к этому шнуру подсоединяют подходящую вилку. Если второй, то заводской шнур снимают (это не влияет на гарантийное обслуживание) и подключают к клеммой колодке провод, идущий напрямую от распредщитка или автомата.

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см.  Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль»

 Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Место для монтажа розетки

При выборе местоположения подрозетника и самой розетки руководствуются правилами электробезопасности. Розетку, как всякое вспомогательное оборудование, не монтируют непосредственно за прибором. Подходящее место определяют либо рядом с техникой, либо над ней на расстоянии около 10-15 см.

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Клеммная колодка

Подключение эл. плиты напрямую через клеммы – предпочтительный способ подсоединения к сети. Контакт с электросетью в этом случае более надежен, так как обеспечивается прижимными винтами.

При подключении к клеммной колодке зачищенные от изоляции провода вставляют под металлические пластины и затягивают контакт прижимными болтами (отверткой). При этом прикладывают немалое усилие, чтобы контакт был надежным.

Провода сетевого шнура подсоединяют к колодке в соответствии с маркировкой: фазный провод – напротив фазного со щитка, нейтраль (ноль) – напротив нуля, земля – напротив заземляющего.

Правила подсоединения проводов

Существует ряд способов и некоторые правила подсоединения проводов для духового шкафа, электроплиты. Самые популярные следующие варианты:

• применение клеммной колодки;
• монтаж пружинной клеммы;
• фиксирование с применением колпачков (пластиковых);
• спайка;
• скручивание;
• применение болтов.

Главным правилом при соединении проводов является следование всем инструкциям, указанным в ПУЭ, и соблюдение техники безопасности.

Как подключить электрическую плиту пошаговая инструкция

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.

Подключаем электроплиту

Шаг первый (как подключить электрическую плиту)

Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Шаг второй (как подключить электрическую плиту)

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Шаг третий (как подключить электрическую плиту)

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Шаг четвертый (как подключить электрическую плиту)

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Шаг пятый (как подключить электрическую плиту)

Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Соединяем штепсельную вилку с гибким проводом электроплиты

В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Так выглядит вилка для подключения электроплиты

Шаг шестой (как подключить электрическую плиту)

Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Шаг седьмой (как подключить электрическую плиту)

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.

Расстановка перемычек в электроплите Ханса

Расчет сечения кабеля по мощности своими руками

Мощность варочной панели P =12кВт = 12000 Вт. Напряжение в бытовой сети – U = 220В, коэффициент мощности для варочной поверхности cos ф = 1. Подставляем все значения в формулу, по которой определяется мощность в сети переменного тока.

P=U*I *cos φ, из этой формулы находим ток.

I(ток) = P(мощность)/U(напряжение)*cos ф (коэффициент мощности)=12000/220*1=54,6А

Далее опять обращаемся к таблице 1.3.4 ПУЭ и видим, что нам практически без запаса походит кабель сечением жил 10мм.кв с показателем I=55А. Либо если сеть трехфазная, можно взять пятижильный кабель – сечением 5*6мм.кв.

И в конце, для подтверждения своих слов, а главное для большей вашей уверенности в правильности своих действий, привожу выдержку из СП 31-110-2003 (Свод правил по проектированию). Проектирование и монтаж электроустановок жилых и общественных зданий п.9.2 абзац 2.: «В квартирах жилых домов, оборудованных электрическими плитами, должна быть предусмотрена отдельная групповая линия для питания этих плит (14.27). Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2.»
