Как правильно подключить розетку

Существующие способы подключения

Розетки в количестве больше двух штук соединяются тремя способами: последовательно, параллельно и смешанно. Электрики используют другие термины – звездой (для первого варианта), шлейфом (для второго). Прежде чем выбрать один из методов, необходимо выяснить плюсы и минусы каждого, и выбрать подходящий для конкретной квартиры.

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка

Параллельное подключение

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

Последовательное соединение

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

1. К распределительной коробке от общедомового щитка подводят центральный кабель.
2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
3. Выбранная розетка подключается от кабеля распредкоробки.
4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Кольцевое соединение

Подобный способ подключения является редкостью в постсоветских странах. Метод имеет ряд неоспоримых преимуществ, поэтому в последнее время набирает популярность.

Как правильно соединить розетки между собой при кольцевом соединении:

1. От основного (общедомового) щитка в квартиру (дом, дачу) проводят общий кабель вкруговую.
2. В каждой комнате (помещении) на главном проводе делается врезка, устанавливается распределительная коробка и проводится отдельный круг на отдельное помещение.
3. В последнюю очередь проводят ответвления на каждую точку доступа.

Вариант №2. Подключение розетки от двойного выключателя

В ситуации, когда в помещении используется спаренный (двойной, тройной) выключатель, то провести розетку вполне реально и от выключателя, не убирая его. Единственное ограничение, которое будет в таком случае – это работа выключателя в режиме обычного одноклавишного элемента.

Суть метода сводится к тому, что из трех проводников, которые подведены к выключателю, два остаются работать по назначению, а третий – начинает выполнять роль нулевого проводника для розетки (после соответствующих преобразований в распределительной коробке).

Если же говорить более детально, то все работы производятся по следующему алгоритму:

1. Обестачивается электрическая сеть.
2. Демонтируется двойной выключатель.
3. Делается штроба и подготавливается углубление для установки розетки в заданном месте.
4. От места установки выключателя к месту установки розетки прокладывается электрический кабель.
5. Производится установка розетки, и жилы кабеля подключаются к ее клеммам.
6. В распределительной коробке производятся следующие переподключения: один из отходящих от выключателя проводников соединяется с общим нулевым проводом, а соответствующий ему провод, который уходит на осветительный прибор попросту отключается и изолируется.
7. Для подключения вновь установленной розетке в установочной коробке выключателя производятся следующие подключения: одна жила розеточного кабеля соединяется с нулевым (вновь созданным) проводником, а вторая – с фазным проводом (до выключателя).
8. Выключатель устанавливается на место и к его клеммам подсоединяются два проводника, то есть, по сути, двойной выключатель превращается в обычный (одноклавишный).

После выполнения всех работ подается напряжение и проверяется правильность работы схемы.

Следует отметить, что выполнение всех перечисленных работ требует от исполнителя определенного опыта и предполагает знаний по электротехнике. Вдобавок, проведение розетки от выключателя – это временная мера, которая направлена на то, чтобы без существенных преобразований добиться желаемого результата. Однако, в последствии электрическая разводка должна быть приведена к стандартному виду. А о том, как это сделать рекомендуем вам прочитать в следующем материале.

Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

• Клеммные колодки;
• Клеммники Wago;
• Колпачки СИЗ;
• Соединительные гильзы;
• Пайка проводов;
• Сварка проводников.

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

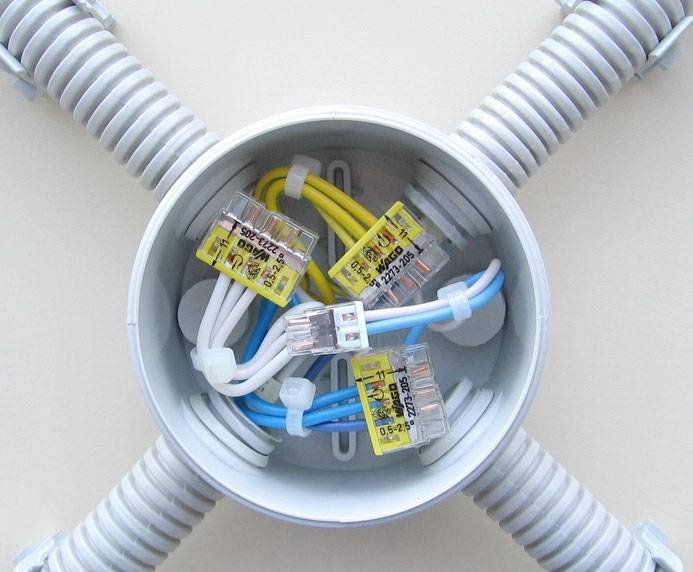

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробкеСкрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников

Также важно отсутствие характерного запаха перегретой или горелой изоляции

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Принцип действия современных приборов по поиску скрытой электропроводки

Особенности монтажа

Установить и подключить трехклавишную отключающую арматуру, объединенную с электророзеткой в одном корпусе, не представляет труда.

Этот блок не требует пробивки нескольких углублений (сверления отверстий), может быть подключен с использованием минимума проводов и устанавливается на любой стеновой панели.

Имеются встроенные модели и изделия с наружной установкой, для которых сверление отверстий не требуется. Блок «розетка-выключатель» выпускается как в обычном исполнении, предназначенном для установки внутри жилых помещений, так и в защищенном – для установки на улице.

При этом, розеточные отверстия прикрываются специальной крышкой, исключающей прямое попадание влаги на контактные группы и внутрь корпуса.

При самостоятельной установке сблокированной электроарматуры, никакого специализированного инструмента не потребуется.

Мастеру будет достаточно следующего мини-арсенала:

1. Электродрель с буровой колонкой.
2. Одна-две отвертки с изолированными ручками.
3. Пассатижи и кусачки (бокорезы) с изолированными рукоятками.

Современную сблокированную электроарматуру можно устанавливать на любые виды стен – деревянные, кирпичные или бетонные, а также на любой вид отделки.

Схемы подключения

Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.

Однофазная сеть без заземления

На схеме обозначены цифрами:

1 — общий автомат;

2 — тот, что отключает фазу на конкретной линии;

3 — нулевая шина;

4 — распределительные коробки, отдельные для каждой розетки;

5 — кабели.

Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.

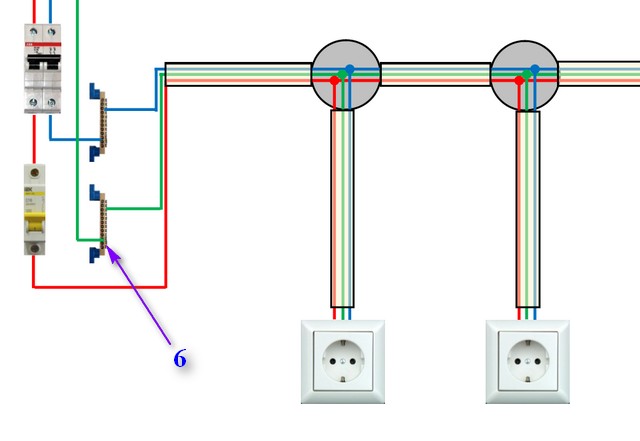

Однофазная сеть, но с заземлением

В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.

Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу — по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

опрессовка

зажим Wago

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Правила выбора газового шланга

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Устройство электрической розетки

Почти любому мастеру приходилось заниматься подключением розетки. На первый взгляд, эта процедура очень простая, но под ней скрывается много нюансов. Чтобы самостоятельно подключённая розетка не стала источником проблем, нужно понимать принцип её работы. Она состоит из следующих компонентов:

• Декоративная накладка с закреплённым винтом.
• Подрозетник. Для крепления элемента внутри монтажного отверстия, на нём имеются лапки, с помощью них вставка крепится в отверстие, колодки у которых контакты подвижны, сложнее в установке, но благодаря их конструкции есть возможность регулировать положение по наклону и высоте. Желательно выбирать модели с двузубыми лапками. По сравнению с однозубыми они гораздо надёжнее.
• Контактная коробка в сборе. Клеммы могут соединяться различными способами, как с контактными винтами напрямую, или выполнятся единым целым. Два контакта, нулевой и фазы, а также заземляющий который расположен отдельно.

Конструкция и составные элементы

Конструкция обычной розетки достаточно проста. Тем не менее, чтобы правильно подключить розетку, необходимо разобраться во всех её составляющих элементах.

Устройство состоит из следующих частей:

• Основание, на которое крепятся все остальные комплектующие.
• Электропроводящие элементы – зажимы и контакты.
• Внешняя накладная часть, исполняющая защитную и декоративную роль.

Наиболее долговечными и пожаробезопасными являются керамические модели. Однако, они достаточно хрупкие и подключение розеток, выполненных из керамики, должно производиться максимально аккуратно.

Чаще всего, при изготовлении корпуса и накладной панели используется пластик. Такие модели более дешёвые, но срок их службы меньше. Электропроводящие детали делаются из латуни, бронзы или иных медных сплавов. Они обладают стойкостью к коррозии и не ржавеют, сохраняя хороший контакт.

Лучшие бюджетные детекторы проводки

Положительные и отрицательные стороны

Преимущества:

• Компактность – количество розеток от одного подрозетника возрастает вдвое;
• Цена – стоимость двойной розетки в полтора раза меньше, чем двух одинарных;
• Скорость монтажа – монтаж двойной розетки в два раза быстрее, чем монтаж двух одинарных.

Недостатки:

1. Низкая пропускная способность – двойная розетка не сможет питать одновременно два мощных прибора
2. Цена – она ниже только если речь идет о китайских дешевых розетках. Если же вы покупаете розетку Legrand или ABB, то стоимость двойной будет примерно такая же, как и двух одинарных
3. Вываливается из подрозетника. Подрозетник испытывает двойную нагрузку с рычагом в центре, поэтому со временем крепления механизма двойной розетки ослабевают и она вываливается. Обычно в самый неподходящий момент, вместе с кучей оголенных проводов.

Гораздо правильнее и надежнее во время планирования капитального ремонта предусмотреть необходимое количество розеток в каждой комнате и на каждой стене, чем придумывать «по ходу». Но это не всегда возможно, да и переделывать всю проводку ради того, чтобы добавить одну электроточку станет не каждый.

Пошаговая инструкция демонтажа

Работа с электричеством требует внимательности и осторожности

При демонтаже и замене розетки важно соблюдать технику безопасности. В этой статье мы расскажем о замене розетки в двухпроводной сети

Но если вам нужно произвести замену розетки с заземлением, советуем ознакомиться с этим материалом.

Первое, что необходимо сделать – отключить автомат на квартирном щитке, запитывающий линию, на которой планируется проводить демонтажные работы

В многоэтажных домах щитки с пакетными выключателями, которые перекрывают подачу электроэнергии в квартиры, расположены на лестничных площадках. Необходимо на щитке определить соответствующий квартире пакетник, а затем перевести его в верхнее положение «выкл».

При желании можно обесточить только одну комнату, в которой будет происходить замена. Но для этого необходимо четко знать, какой из автоматов отвечает за соответствующую линию.

Поскольку при отключении электропитания вы на время лишитесь освещения, при замене розетки в темном помещении или в сумеречный период суток следует заранее побеспокоиться об альтернативном источнике света. В качестве подсветки удобно использовать фонарь на аккумуляторах или подключенный к другой запитанной линии светильник.

Чтобы убедиться в отсутствии напряжения сети, воспользуйтесь однополюсным указателем низкого напряжения, выпускаемого в виде индикаторной отвертки

Провода в точке подключения разведены на фазную и нулевую нити. Индикатором поочередно прикасаются к фазному и нулевому проводу розетки. Если она находится под напряжением – лампочка на отвертке загорится. Без опасений производить замену точки подключения, можно лишь при условии, что индикатор при соприкосновении пробника с оголенными концами не реагирует.

Демонтаж розетки выполняют в такой последовательности:

1. Снимают корпус старого устройства. Чтобы открутить расположенный на крышке крепежный центральный болт, потребуется крестовая или плоская отвертка. Под снятой крышкой вы увидите рабочий механизм.
2. Убедившись, что в сети отсутствует напряжение, приступают к изъятию внутреннего блока устройства. Для этого по бокам рабочей платы разжимают специальные распорные лапки. В некоторых моделях металлическая пластина механизма фиксируется с помощью двух винтов. Их необходимо открутить.
3. Вынув розетку из подрозетника насколько позволяют провода, откручивают зажимные винты, которые фиксируют питающие кабели. В блоке последовательно отсоединяют токоведущие жилы.

Выполняя демонтаж розетки для наружной проводки, учитывайте, что бывают устройства с механизмом, отделяющимся от подрозетника и модели, механизмы которых совмещены с накладными подрозетниками. Разбору подлежат и те и другие. Только в первом варианте сначала нужно снять корпус, а уже затем отсоединить рабочий орган, а в моделях второго типа – снять только корпус.

В случае если при демонтаже розетки для скрытой проводки винт, фиксирующий крышку, открутить не удается, можно пойти на крайнюю меру – точным, но при этом не очень сильным ударом молотка расколоть ее. Сам подрозетник стоит вынимать крайне аккуратно, чтобы не повредить подводящие к нему кабели.

Чтобы ослабить распорки, нужно сначала открутить соответствующие винты, после чего за освобожденные провода вытащить «сердцевину» из ячейки в стене

После демонтажа розетки необходимо осмотреть изоляцию проводов. Если оплетка оплавлена или повреждена, провод следует обрезать до неповрежденной изоляции. На будущее учитывайте, что одной из основных причин оплавления изоляции является неправильно выбранный номинал предохранителей или автомата, приведший к неисправности аппарата защиты.

В домах старой постройки нередко встречаются ситуации, когда после демонтирования розетки обнаруживается, что подрозетник отсутствует в нише, а сама «сердцевина» прикреплена непосредственно к ее стенкам. Устанавливать так розетку нельзя: крепление прибора будет ненадежным. В этом случае придется устанавливать новый пластиковый подрозетник.

Как подключить розетку от выключателя: можно ли запитать, последствия

Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует.

Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов.

Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток.

От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю.

Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок.

С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре.

Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал.

Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией.

Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником.

Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Подключение

Прикручиваем розетку к стене, вставляем провода в соответствующие гнёзда.

Далее зачищаем концы у продолжения шлейфа. Изгибаем. С помощью клеммных колодок (или гильз с обжимным инструментом) и проводов подходящего размера удлиняем шлейф.

Изгибаем и вставляем провода в соответствующие гнёзда. В каждом гнезде один провод будет находиться слева от прижимного винта, другой — справа. Самый ответственный момент: затягиваем

Здесь важно не перестараться, но еще страшнее недотянуть. Проверяем каждый из четырёх проводов подёргивая их и дозатягивая, при необходимости, винты. Не используйте индикаторную отвёртку для этих целей

Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы

Не используйте индикаторную отвёртку для этих целей. Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы.

Розетка с присоединёнными проводами

Довольно трудная, но не очень ответственная операция:

Прорезание выемки для провода

У меня никогда не получается сделать это быстро и красиво без специального инструмента. Можно использовать клещи для пробивания дырок в ремне.

Прикручиваем крышку розетки, проверяя горизонтальность с помощью строительного уровня. Включаем главный рубильник. Проверяем сначала на настольной лампе, потом — на утюге. Если при включённом утюге из розетки слышны хоть какие-то звуки, то перепроверяем и перезатягиваем все соединения предварительно выключив главный рубильник!

Поделиться с друзьями:

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Выводы и полезное видео по теме

Чтобы из одной розетки получилось две, можно использовать максимально простой способ – поставить двойную модель вместо одиночной. Пошагово этот вариант продемонстрирован в видео:

В видео ролике кратко изложены основные принципы последовательного подключения розеток:

Перед началом работ по проведению розетки следует четко определить, какой провод за что отвечает. Как правильно это сделать, не имея практического опыта, подскажет видео-пособие:

Видео обзор популярных соединителей, используемых для соединения проводов между собой:

Рассмотрев вопрос о целесообразности проведения новой розетки от уже существующей и приняв решение о ее монтаже, предстоит внимательно отнестись ко всем этапам проведения работ. В дальнейшем предстоит строго придерживаться правил эксплуатации новой электроточки, чтобы исключить перегрузку линии – нельзя в такие розетки одновременно включать 2 довольно мощных прибора.
