Как правильно подключить автоматы в электрическом щите

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей. Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца

Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Королевский снежок

Правила сборки распределительных коробок и установки автоматов

На площадке у большинства людей стоят старые добрые пробки. Одноразовые. Жила сгорает, приходится делать жучки – тонкий провод напаивается на обе стороны предохранителя. Характеристики прибора меняются, мощность срабатывания становится неопределенной. Справочники технических данных для тока выдают рабочее значение, которое проводка тянет в течение долгого времени. К примеру, к проводу ПВС 3х0,75 соответствуют сведения:

Схема монтажа

1. Номинальный ток 16А. Встречаются данные – параметр трехжильных кабелей составляет 14А.
2. Мощность 2300 Вт. Возникает первая задача. Ток в 16А помножить на напряжение в 230В, получается 3700 Вт, 14 А – выходит 3220. Откуда, спрашивается, берется цифра 2,3 кВт?
3. Пиковый ток составляет 4,5 кА. Из характеристик, оценив количество жилок в ветви, найдем полезные сведения. К примеру, как долго выдержит медный волос в случае нештатной ситуации. Допустим, жгут сплетён из 15 жил. Каждая выдерживает 4,5 кА / 15 = 300А. Это много. Даже в современных новостройках редко ставят автоматы выше 63А. Понятно, при использовании даже одной жилы проводка сгорит раньше, нежели выбьет пробку.
4. Часто встречаются фантастические сведения, называющие диапазон подавляемых помех и длину кабеля.

Итог: самостоятельно найти достоверные сведения сложно. Лучше пользоваться официальными стандартами. Причем в ГОСТ сложно найти рабочий ток, не говоря уже о максимальном. Присутствуют сведения: для сечения 0,75 квадратных миллиметра рабочее значение составляет 6А. Значение регламентировано по факту (см. таблицу 9а ГОСТ 7399). Если брать типичные автоматы защиты на 50А, им соответствует медная проводка с сечением жилы 0,75 квадратных миллиметра.

Заметили – цифры отличаются от приведенных выше. Государство не подразумевает возможности восстановления населением сгоревших пробок. Нужно покупать в магазине. Автомат защиты хорош тем, что многоразовый. Специальный прибор гарантированно отключит напряжение в экстренном случае. Те, кто считает, что 50А – значение срабатывания, ошибаются. Это рабочее значение. Нештатна ситуация с многократным превышением. И факт объясняет необходимость деления квартиры на ветви.

Автоматические счётчики

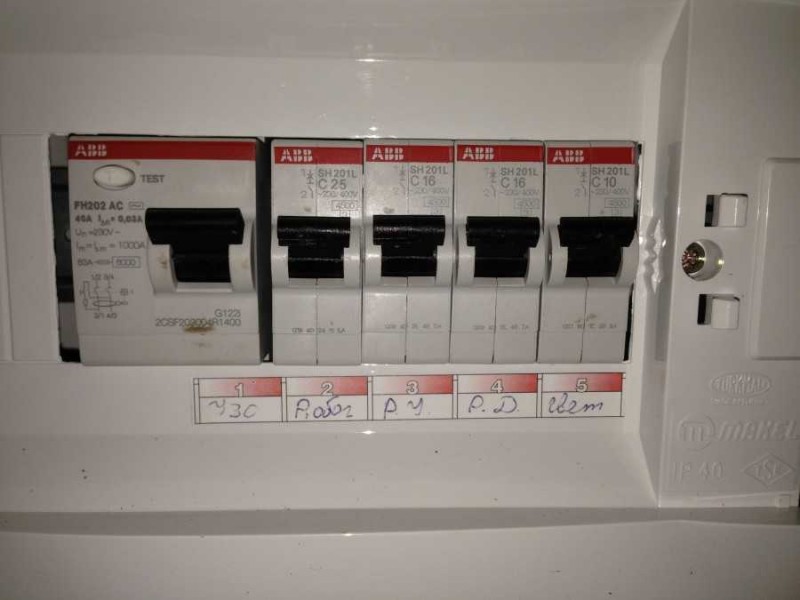

Допустим, рекомендуется верхнее освещение класть жилой 1,5 квадратных миллиметра по меди, для духовок и электрических плит – 4. Понятно, порог выгорания изоляции различается. Единственный автомат на входе в квартиру не может одинаково защитить все. Получается, прибор лишь убережет дом от пожара (да и то не факт). Схема подключения автоматов в щитке выглядит следующим образом:

• Подъездной щиток больше нужен для электриков, копаться в нем самостоятельно и что-то менять не имеем права. Проводка относится к общему имуществу, обслуживаемому управляющей компанией. На площадке стоят автоматы, способные вырубить электричество в квартире. В реальности на квартиру приходятся две пробки.
• Внутри квартиры ставится электрощиток. Часто габариты не позволяют встроить оборудование в стену, приходится изыскивать место. К примеру, разместить в районе потолка.

Дизайн ванной в квартире со стиральной машинкой

ООО «МКС»

Как выбрать автомат по величине силы тока

Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.

Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.

Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.

Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%. Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.

Маркировка есть в паспорте изделия, и обязательно на корпусе.

При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.

Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).

Подробнее о времятоковой характеристике расскажем далее.

Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.

Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.

В период эксплуатации

Что делать, если агрегат сработал? Как подключить автоматический выключатель заново? Снимать с ДИН-рейки не нужно. Но и тут же включать вручную тоже не стоит

Важно понять, почему устройство среагировало? В чем причина?

Сработать агрегат может при одновременной эксплуатации большого количества бытовых приборов в квартире или доме. Чтобы защитить сеть от перенапряжения и замыкания, выключатель исполняет свои функции. Как рассчитать нагрузку на автомат? Максимальное напряжение указано на самом оборудовании. Нужно посчитать, какое количество электроэнергии потребляют бытприборы в совокупности, и сравнить эту цифру с той, что указана на автовыключателе. Как рассчитать ампераж автомата? Например, стиральная машинка, кондиционер и электрическая плита вместе потребляют порядка 450 ампер, тогда как дифприбор может пропускать только 400 ампер. Значит, при одновременном включении в сеть произойдет срабатывание.

Работа электрика должна быть безопасной

Экстренное срабатывание может произойти в жаркую погоду. Это бывает крайне редко. Но вероятность есть. Если место нагреется слишком сильно, то дополнительная тепловая энергия «собьет» агрегат с толку. Чаще всего это происходит, если оборудование слишком старое, не отвечает современным требованиям. Поэтому перед тем, как подключить автоматический выключатель, убедитесь в том, что сам электрощиток соответствует современным требованиям и нормам. Если это не так, то перед тем, как подключить автомат к проводке, позаботьтесь о замене старого щита на новый. Проблем в данном случае возникнуть не должно. Дефицита в этой области нет.

Методы совмещения

Гребенка

Чтобы правильно соединить автоматы, хорошо применить шину или гребёнку, которая подбирается в зависимости от числа фаз:

• для цепи однофазной  подходит двухполюсная, а также однополюсная модель;
• трёхфазной – четырёх и трёхполюсная.

Установка отличается несложностью. Под необходимое количество автоматов подбирают определённую модель гребёнки с требуемым числом полюсов.

При выборе гребёнки с максимальным числом контактов, следует устранить излишки, используя ножовку. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты. Установка выходов осуществляется соответственно схем.

Перемычки

Соединение автоматов посредством перемычек используется, когда выключателей небольшое количество и при этом хватает в щитке пространства для беспрепятственного доступа ко всем контактам. Данный метод можно эксплуатировать не только для однофазного типа цепи, но и для трёхфазного варианта.

Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения. Для применяемых проводников, так называемых, одножильных выбирается сечение для совмещения проводов автоматов с предварительно рассчитанной мощностью. К одному из подходящих способов создания перемычек относится безотрывный метод.

По окончанию подобной подготовки предпочтительно устранить с концов имеющуюся изоляцию приблизительно на сантиметр, затем оголить провод, убрав плёнку посредством ножа.

Потом следует установить концы в отверстия входа, зажав при этом винты. Затем осуществляется подключение нагрузочных источников к выходу, как на фото, где показано соединение выключателей автоматических наглядно.

Не стоит забывать, что нулевые, а также фазные провода важно прижимать не плотно из-за их возможности нагревания при работе электрической сети, а также вероятности возникновения нежелательного совмещения нуля с фазой по причине размягчения изоляции под влиянием нагревания.

Для совмещения выключателей шлейфом можно воспользоваться проводом многожильного вида с требуемым сечением

Однако в данном случае его важно зачистить на несколько сантиметров.

На конец следует надеть специальный наконечник, соответствующий по размеру сечению применяемого провода, обжав при этом посредством клещей. Можно совместить выключатели в последовательном порядке.

Придерживаясь инструкции совмещения выключателей, обустроенных в щитке, но при отсутствии требуемого инструмента, а также наконечников, можно пролудить не изолированный провод посредством паяльника.

При отсутствии специального паяльника, можно осуществить установку посредством проводников без изоляции. Подобная установка не практичная и при чрезмерных нагрузках может стать причиной перегрева проводников в зоне совмещения и, естественно, высокой степенью опасности нежелательного возгорания. Данный тип объединения не обладает привлекательным внешним видом.

Помните, что правильное объединение между собой автоматов с применением проводника многожильного следует осуществлять, придерживаясь предварительно разработанную схему. В данном случае можно применять автоматы разных изготовителей. Их диаметры могут полностью отличаться, так как установка проводом гибкого типа даёт возможность сделать это.

Определяясь, каким проводом предпочтительно объединить автоматы, проверьте правильность этого соединения. Как правило, распространено это для трёхфазной схемы. Даже мизерная ошибка может стать причиной замыкания и соответственно ущерба применяемому вами электрическому устройству.

Что следует учитывать при подключении дифференциального автомата

Вне зависимости от типа электросети (с одной или тремя фазами), следует придерживаться некоторых рекомендаций, чтобы избежать проблем во время установки:

Кабели питания необходимо фиксировать к прибору с верхней части, а провода, отходящие к энергопотребителям – к нижней части. При этом на корпусе большинства устройств уже имеется схема и маркировка разъемов, чтобы не запутаться.

Следует обращать внимание на обозначения разъемов

• Придется учитывать полярность контактов. При этом оборудование для защиты электросети, согласно правилам имеет следующие обозначения разъемов: фаза – L, нейтраль – N. Приводящий проводник маркируется– 1, а отходящий проводник – 2. При неправильном подключении контактов, прибор останется работоспособными, но не сработает в опасный момент.
• При наличии некоторой автоматики, схема предполагает возможность подключения всех нейтральных проводов к одной перемычке. Только в случае с дифавтоматом делать это категорически запрещено. Иначе будет наблюдаться постоянное отключение питания. Поэтому, чтобы избежать сбоя работы, необходимо каждый контакт нейтрали подключать только к тому ответвлению, которое для него предназначается.

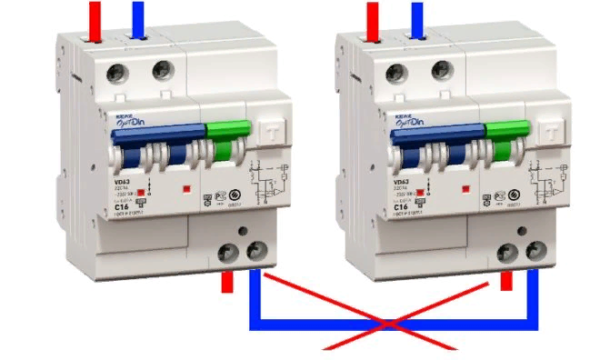

Неправильный вариант подключения

Ключевую роль в функционировании прибора играет правильное подключение, ведь большинство ошибок становятся причиной сгорания дифавтомата. Так, если не хватает длины провода, то потребуется его нарастить.

При необходимости допускается переворачивание аппарата на монтажной планке, но тогда имеется шанс запутаться в процессе дальнейшей установки. Делать это допускается только людям, которые хорошо знакомы с электрооборудованием.

Виды оконных профилей и их характеристики

ООО «Строительный двор»

Сверху или снизу выполнять ввод

Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.

Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.

Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.

Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.

Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы

Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу

Защитные автоматы: устройство и принцип работы

Перед тем, как рассмотреть порядок подключения защитных автоматов в электрическом щитке, разберемся, как они устроены и по какому принципу происходит их срабатывание.

В состав изделия входят такие элементы:

• Корпус.
• Система управления.
• Верхние и нижние клеммы.
• Устройство коммутации.
• Дугогасительная камера.

В качестве материала для изготовления корпусной части и системы управления используется пластмасса, устойчивая к возгоранию. В составе устройства коммутации имеются подвижные контакты, а также неподвижные.

На паре контактов, являющихся полюсом пакетника, установлена дугогасительная камера. При разрыве контактов под нагрузкой возникает электрическая дуга, которая гасится камерой. Последняя состоит из стальных пластин, изолированных меж собой и находящихся на одинаковом расстоянии. Пластины камеры способствуют охлаждению и угасанию электрической дуги, которая появляется при неисправностях. Автоматы могут иметь одну, две или четыре пары контактов.

У двухполюсных автоматов имеется две пары контактов: одна – подвижная, вторая – неподвижная.

Наглядно принцип работы автоматических выключателей на видео:

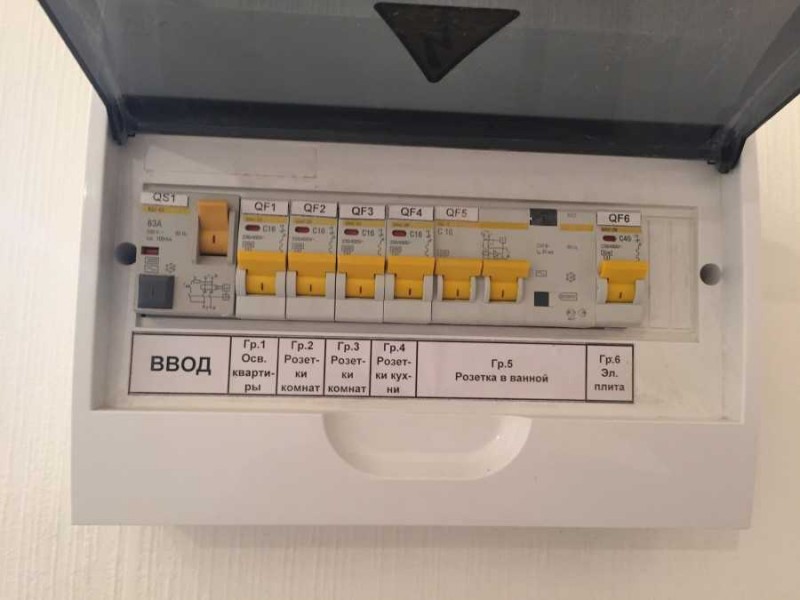

Схема соединения автоматов в электрощите

Прежде чем приступить к установке автоматов, необходимо внимательно изучить их схематичное устройство, ведь схема монтажа состоит из нескольких элементов с разными обозначениями.

Электромонтажная схема

Таблица 1. Элементы, используемые при монтаже электрощита.

Название	Характеристика
Автомат вводной	Его устанавливают на защиту целого контура электропроводки. Так, жилы основного кабеля фиксируют к зажимам автомата. Для удобства использования, впереди автомата закрепляют рубильник. Он позволяет отключить ток от всей конструкции, чтобы провести ремонтные работы. В этом случае кабель питания тоже необходимо завести на этот рубильник.
Счетчик	Его ставят уже после автоматов. Основным назначением счетчика является контроль потребляемой электроэнергии. Иногда его закрепляют в другом месте еще до электрощита вместе с автоматами (на лестничной площадке).
Устройство защитного отключения	Основной функцией УЗО является защита от ударов током и возгораний. К примеру, в малогабаритной квартире после счетчика устанавливают только одно УЗО, потому что больше не требуется из-за минимальной нагрузки. Иногда устанавливают несколько таких устройств на линии, где имеется большое потребление электроэнергии.
Линейные автоматы	Они требуются для линий в отдельные комнаты. При наличии высокого напряжения или замыкания они разрывают цепочку, благодаря чему предотвращают пожар или короткое замыкание. Они нужны для защиты различных электроприборов.
Дифференциальные автоматы	Их устанавливают вместо нескольких основных автоматов с защитным устройством на отдельных линиях для различных бытовых приборов.
Монтажная рейка	Рейка фиксируется к задней стенке основания щитка. В зависимости от размеров ящика, количество реек и модулей может отличаться. Для того чтобы приобрести щиток под определенное количество модулей, предварительно составляют подробный чертеж соединений.
Гребенка	Предназначаются с целью расключения щита, чтобы соединить нули с подводками заземления. В одном щитке имеются нулевые гребенки и заземляющие.
Шина распределения	Они связывают между собой линейные, дифференциальные автоматы и защитное устройство. Они надежно изолированы, благодаря чему безопасно фиксируют автоматы через входной зажим. Их используют как для фазы, так и для нуля.

Электросчетчик

Почему нельзя использовать ЭТ со светодиодными лампами

Есть пять причин, по которым нельзя обеспечивать питание светодиодных ламп, используя стандартные электронные трансформаторы:

• Светодиодные лампы предусматривают необходимость постоянного напряжения, что обусловлено их нелинейной вольтамперной характеристикой и чувствительностью к любым отклонениям от номинального показателя напряжения. При малейшем превышении такие лампы в итоге могут быстро выйти из строя.
• Электронные трансформаторы являются источниками переменного напряжения с высокой частотой, а показатели всплесков и пиков в некоторых ситуациях достигают 40В, что в итоге часто приводит к полной поломке светодиодов или же драйверов, использующихся в конструкции современных LED-ламп. Помимо этого, подобный подход чреват их нестабильной работой.
• Электронные трансформаторы отличаются наличием в них минимальной нагрузки. Таким образом, если нагрузка подключенной лампы не будет достигать уровня, указанного на блоке питания, трансформатор может вообще не начать работать или же будет работать с повышенными пульсациями, отключаться. Это является критичным моментом, так как потребляемая мощность галогенных ламп значительно превышает аналогичные показатели у светодиодных.
• Блоки питания, предназначенные для энергоснабжения светодиодных ламп, обеспечивают стабилизированное и постоянное напряжение.
• Галогенные лампы отличаются непривередливостью к тому, идет через сеть постоянный или переменный ток. Роль играет только его напряжение. В связи с этим их можно подключать к любым источникам питания.

Что такое модуль упругости бетона?

Утеплитель оптом в интернет-магазине «Ордер»

Конструктивные особенности

Существуют автоматы различных конструктивных исполнений. Рассмотрим разные варианты:

1. однополюсные применяются в сети 220 вольт. Чем они отличаются? У них подключается только один-единственный фазный провод
2. двуполюсные тоже применяются в сети, которая, как и в предыдущем случае, составляет 220 вольт, их главное отличие в том, что в их схеме подключаются два провода. Фаза и ноль.
3. трёхполюсные могут использоваться в сети 380 вольт. Подключаются в таких устройствах три обычных фазных провода.
4. четырёхполюсные автоматические выключатели. Применяются, как и трёхполюсные, в сети 380 вольт. К ним подключаются три стандартных фазных провода, а помимо них один нулевой.

Наиболее распространённым в бытовой сети являются однополюсные и двуполюсные. Оптимально наиболее в такой сети использовать двуполюсный автоматический выключатель и именно его мы рассмотрели в статье. Это так потому что:

1. В него включаются сразу два провода. Как уже было сказано выше, эти провода — ноль и фаза. Если у пользователя появляется такая необходимость, то допустимо разорвать цепь полностью. Если возникнет перенапряжение на нуле, то если мы отключим автомат, сумеем спасти технику.
2. Двуполюсный автоматический выключатель прост в использовании. Также прост и в монтаже. Устанавливается всего лишь одним щелчком на так называемую дин-рейку.
3. Провода в двуполюсных автоматах легко подключить и, по возникшей необходимости, отключить. Для этого нужно всего лишь открутить четыре винта.
4. Автомат можно легко при желании поменять на УЗО или диф-автоматический выключатель. Способ подключения при этом и длина проводов одна и та же.

Цена: 1 400 руб/кв.м.

Фото поделок из крупы

«Стройпарк»

Паять или не паять

Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:

• недостаточная прочность пайки;
• при работе приборов происходит повышение переходного сопротивления;
• остатки флюса провоцируют развитие коррозии;
• снижается проводимость тока.

Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.

Только при соблюдении правил подключения и рекомендаций опытных электриков можно самому не только сделать электрическую разводку по дому, но и надежно установить автомат в электрощитке.
