Как правильно подключать автоматы после счетчика

Установка автоматов после счетчика должна производиться согласно принципиальной схемы. Схема должна предусматривать разделение электропроводки на несколько независимых линий, каждую из которых защищает отдельный автомат и при необходимости УЗО.

Обратите внимание! Если габариты распределительного щитка ограничены, то можно устанавливать дифференциальные автоматы, которые совмещают в себе функции токовой защиты и устройства защитного отключения. Стоимость дифавтоматов выше, чем перечисленных устройств, но при этом упрощается разводка в щитке

Автоматы, которые будут устанавливаться после счетчика, должны иметь меньший номинал, чем у входного. Если поставить более сильные, то неисправность в сети будет вызывать срабатывание вводного автоматического выключателя.

Линии освещения достаточно защитить, установив однофазный автомат, а для розеток целесообразны двухполюсные защитные устройства, поскольку однополюсный разрывает лишь один провод.

Дизайн ванной в квартире со стиральной машинкой

Подключение

Для установки колодок и устройств автоматической защиты в электрических щитках предусмотрены специальные Din-рейки шириной 35мм. Как это делается, можно посмотреть на рисунке.

Установка УЗО

Указанные обозначения:

• a – устанавливаемый автомат;
• b – отвертка с плоским жалом;
• c – защелка на автомате, при помощи которой он крепится к Din-рейке;
• d – Din-рейка.

Установка производится следующим образом:

• одним концом паза (там где нет защелки) автомат устанавливается на рейку;
• жалом отвертки оттягивается защелка на пазе устройства защиты, как это делать, проиллюстрировано на картинке;
• устройство прижимается к рейке и вытягивается отвертка, в результате оно надежно фиксируется.

Чтобы правильно подключить розетку к автомату в щитке, следует придерживаться следующего порядка действий:

• с жилы кабеля снимается изоляционный слой (примерно 10мм);
• зачищенный кабель вставляется в зажимной контакт, как это показано фотографии ниже;

Подключение провода

проверьте, не попала ли изоляция под зажим, после чего он затягивается винтом.

Соединение нескольких устройств защиты, установленных в электрощитке, можно выполнить проволочными перемычками, как это изображено на фото, при этом удобно использовать термонасадку.

Проволочные перемычки

Для соединения нескольких автоматов выпускаются специальные шины (гребенки), которые значительно упрощают монтаж.

Шина «гребенка»

Элементы оборудования

Настало время рассмотреть каждый из элементов приведенных схем более подробно.

Кабель

Начнем с важного – кабель для бани нужно выбрать правильно, с учетом всего – деревянного окружения, высоких температур, пожароопасности, повышенной влажности. Идеальный вариант: вы вообще не проводите кабель ни по стенам, ни внутри стен двух помещений – парилки и моечной

Вместо этого делаете сквозные отверстия в стенах там, где будет точка освещения, и выводите в парилку и моечную только концы проводов непосредственно к плафону

Идеальный вариант: вы вообще не проводите кабель ни по стенам, ни внутри стен двух помещений – парилки и моечной. Вместо этого делаете сквозные отверстия в стенах там, где будет точка освещения, и выводите в парилку и моечную только концы проводов непосредственно к плафону.

Если в парилке и мыльной у вас не будет проложено никаких проводов, то о термостойкости можно и не заботиться – достаточно того температурного диапазона (до +60 градусов), который свойственен хорошим, годным проводам для проводки в прочих помещениях. Это сделанный по немецкому стандарту кабель NYM и его российский аналог ВВГнг.

Есть термостойкая изоляция, которая выдерживает повышенную температуру и сделана из кремнийорганической резины. Она используется в кабелях ПРКС и РКГМ. Последний часто ставят во влажных и/или высокотемпературных помещениях – ванных, банях, подвалах. Ориентируйтесь на сказанное выше – такой провод нужен там, где нет возможности избежать проводки внутри парной и моечной.

Крепление кабеля

Как мы уже упоминали выше, в бане допустима скрытая и открытая проводка. Если выбор делается в пользу скрытой, то прятать ее следует исключительно в пластиковую гофру, а не металлическую.

Опрессовка

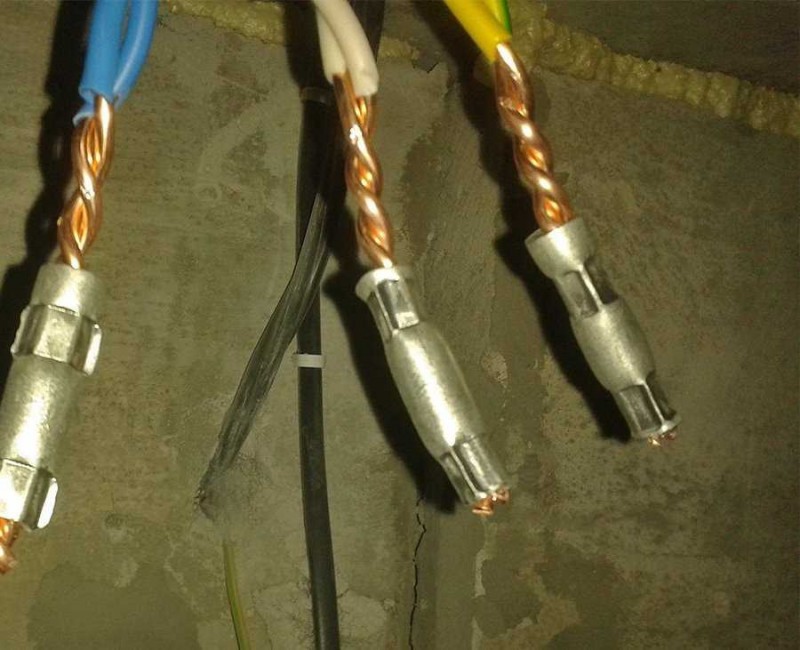

Подсоединение производится с помощью специальной гильзы, соответствующей размерам пучка проводков. Гильза должна быть изготовлена из материала, аналогичному материалу кабеля.

Для обжатия изделия используются пресс-клещи, с помощью которых происходит опрессовка гильз. В домашних условиях некоторые люди зажимают гильзу пассатижами, однако установлено, что такое соединение будет непрочным и ненадежным.

Инструкция, как подсоединить провода таким способом:

• ориентируясь на длину гильзы, применяемой для осуществления работ, снимите с кабелей изоляционный материал;
• скрутите проводки в общий пучок и поместите в гильзу;
• произведите обжатие соединителя, используя пресс-клещи;
• заизолируйте полученное соединение термоусадкой или изолентой.

Куда устанавливают электрощит для счетчика и автоматики

Первым делом необходимо определиться с местом для установки щитка. Так, специалисты считают, что лучше фиксировать его возле входной двери в коридоре, ведь тогда не придется прокладывать кабель с лестничной площадки, что значительно упростит монтаж.

Как правило, закрепляют щиток на уровне видимости жителей квартиры – это позволит без проблем снимать показания и отключать автоматы. Поэтому место установки будет отличаться в зависимости от роста домочадцев.

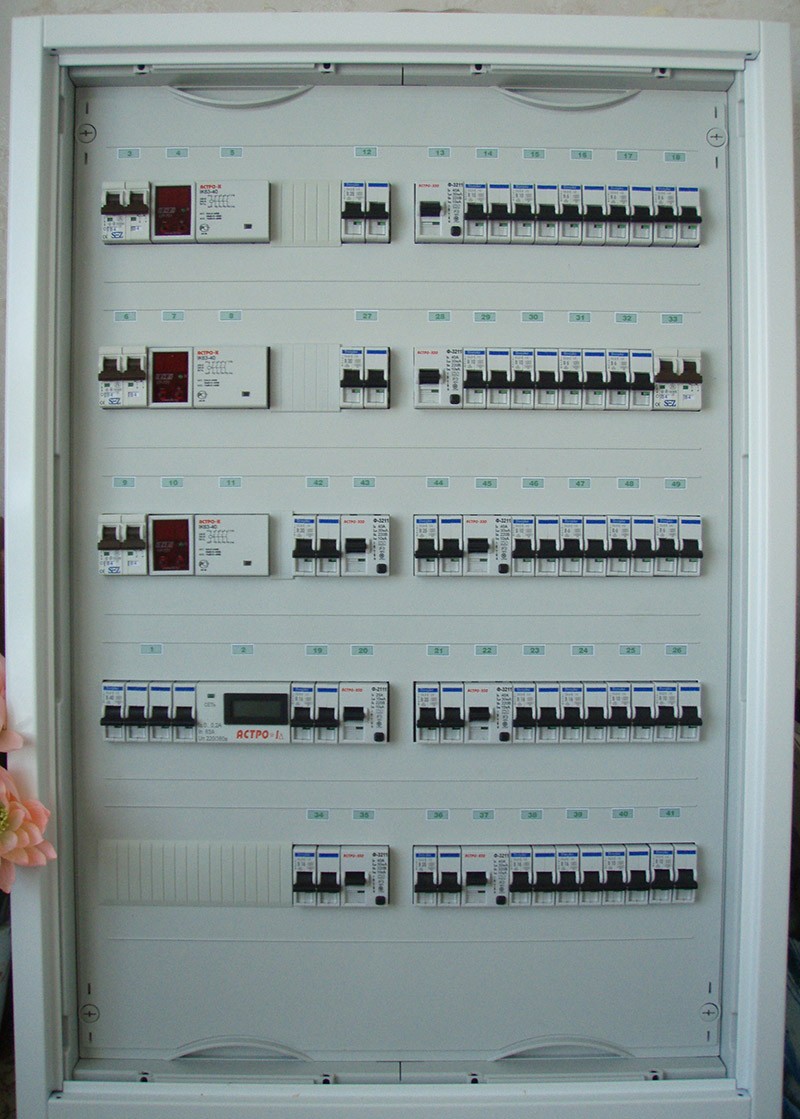

Электрощиток в квартире

Любые современные щитки имеют надежное основание, закрываются с помощью замка, поэтому посторонние или маленькие дети не смогут туда добраться, если не будут иметь доступ к ключам.

При выборе места для монтажа учитывают и то, откуда будет проходить кабель воздушной или подземной линии питания (в квартире или частном доме). Уточнить подобную информацию можно у сотрудников компании, отвечающей за электроэнергию.

Приобрести готовый электрощит или собрать самостоятельно

Теперь электрики уже не только самостоятельно собирают щитки, но и устанавливают готовый заводской вариант со всем внутренним наполнением. Такие конструкции даже изготавливают по специальному заказу под конкретную квартиру.

Главный момент в этом деле – это опыт установки фирменных щитков. Если мастер уже сталкивался с таким монтажом, то опасаться не стоит. В других же случаях лучше собрать конструкцию на месте, поэтапно.

Освещение и отопление

В гаражах чаще всего предусмотрены небольшие окна, поэтому при разработке дизайна необходимо позаботиться об искусственных источниках света. Для этих целей вы можете использовать:

• линейные LED-лампы;
• светодиодные ленты;
• стандартные настольные светильники, которые размещаются возле рабочих зон;
• точечные галогенные светильники.

Светильники размещают по всему периметру гаража, с помощью светодиодной ленты или LED-лампы можно создать отличную подсветку для шкафов, стеллажей, смотровой ямы. Второй важный вопрос – отопление, ведь помещение нужно периодически прогревать, иначе оно придет в негодность: сырые стены и потолки, плесень, трещины. Гаражи, соединенные с домом, можно подключить к основной системе отопления. Если здание отдельно стоящее, то лучшим решением станет электроотопление: батареи, керамические панели, конвектор.

С помощью этих рекомендаций вы сможете создать оригинальный дизайн гаража. При разработке плана помните о том, что помещение должно быть не только красивым, но функциональным!
