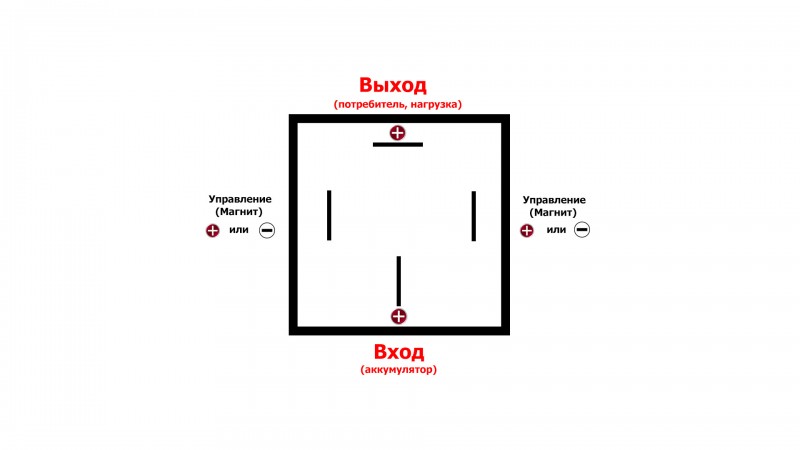

Подключение через реле 4 контактное схема подключения

Из чего лучше строить дом для постоянного проживания (пмж)?

Истории наших читателей

Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а.
Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока

Но хочу чтобы проводку не напрягать, через реле.
Привод сработает, и багажник откроется.
Начал искать различные способы заработка в интернете. Напряжение подключается к катушке, магнитное поле притягивает якорь, он замыкает или размыкает контакты. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. При таком подключении у вас могут работать или ДХО или фары.
Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. Законодательство Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы. Напряжение срабатывания катушки.

Схема 5 контактного реле

Контакты 85 и 86 — это катушка. Для трехфазной сети выполняется следующее: Определяется кабель подключения — медный, с сечением 1,,5 мм2. Давайте немного расскажу о принципе работы 5ти контактного реле. Инвертируется полярность.

На помощь опять приходит реле. Находится фаза по маркерам А, В, С и клемма нуля N. Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля. Сейчас зарабатываю тыс. Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла.

Для большей автоматизации возьмите питание от основной цепи автомобиля, которая включается при включении зажигания; К контакту 87А присоединяем ДХО, которые будут включены всегда; К контакту 87 присоединяем фары, которые буду включаться только при отключении ДХО; На контакты 85 или 86 не имеет значения , подаем управляющий сигнал от кнопки включения фар в салоне; Оставшийся контакт 85 или 86 присоединяем к корпусу автомобиля. Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче. Напряжение отпускания: 1, Также советую скачать приложение на телефон, с телефона работать намного удобнее.
Как подключить центральный замок в машине.

Электронное реле: схема и принцип работы

Периодичность мигания напрямую связана с емкостью конденсатора. Исключение составляет схема соединения реле поворотов типа РС и его аналогов, применяемых на грузовых автомобилях. Пока оценок нет.
Диапазон электропитания: 8…16В. Клемма которая расположена в другом направлении относительно остальных — это 30 или 87?
Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.
Схема блокировки двигателя с самоподхватом самоблокировкой.
А может и 3-канальным, что позволит подключать 4 полюса к нагрузке например, три фазы В 4.
Это обусловлено способом подключения контрольных ламп.
Для крепления корпуса имеются отверстия и проушины под болтовые соединения. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск.
как подключается автомобильный сигнал

Варианты управления мощностью в нагрузке

Сегодня выделяется два основных варианта управления мощностью. Рассмотрим каждый и них подробнее:

1. ФАЗОВОЕ УПРАВЛЕНИЕ. Здесь выходной сигнал по I в нагрузке имеет вид синусоиды. Выходное напряжение устанавливается на уровне 10, 50 и 90 процентов. Преимущества такой схемы очевидны — плавность сигнала на выходе, возможность подключения разных типов нагрузки. Минус — наличие помех в процессе переключения.
2. УПРАВЛЕНИЕ С КОММУТАЦИЕЙ (В ПРОЦЕССЕ ПЕРЕХОДА ЧЕРЕЗ НОЛЬ). Плюс метода управления в том, что в процессе работы твердотельного реле не создаются помехи, мешающие третьей гармонике в процессе включения. Из недостатков — ограниченность применения. Такая схема управления подходит для емкостной и резистивной нагрузки. Использование ее с высокоиндуктивной нагрузкой не рекомендуется.

Несмотря на более высокую цену, твердотельные реле постепенно вытеснят стандартные устройства с контактами. Это объясняется их надежностью, отсутствием шума, легкостью обслуживания и продолжительным сроком службы.

Имеющие недостатки не оказывают негативного влияния, если правильно подойти к выбору и установке прибора.

Готовый дом на Вашем участке без головной боли за 1 месяц

Оригинальное оформление верха штакетин

Чтобы получить необычный забор, можно уделить внимание украшению верха планок и сделать конструкцию из комбинированных фигур

Чаще всего встречаются такие варианты оформления:

1. Дуга. Верх планок выпуклый или вогнутый.
2. Трапеция. Верх планок формируют в виде этой геометрической фигуры.
3. Лесенка. Выполняется чередование планок по длине: сначала длинная, потом короткая или наоборот.
4. Елочка. Штакетины образуют конусообразную форму, будто верхушка елочки.
5. Волна. Такое оформление используется при секционной установке металлоштакетника.
6. Пики. Верхняя часть планки оформлена в виде пики. Таких планок может быть одна или несколько в пределах одного пролета.
7. Каньон. По бокая секций крепят длинные планки. Их длина ближе к центру постепенно уменьшается.

Тканевые потолки

Ткань изготавливается на основе нетканого полиэстрового полотна с пропиткой полиуретаном. Имеют ограниченную цветовую гамму – белый и несколько нежных пастельных оттенков. Ткань можно окрашивать.

Тканевые потолки выглядят как идеально ровная матовая побеленная поверхность. Поверхность имеет очень красивый вид, белый натяжной потолок в спальне придаст интерьеру роскошный вид.

Пятиконтактное реле

Выход с сигнализации подцепляем к контакту

Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Контакты 30 и 86 поменяны местами.

Как вам уже известно, запрещено использование ДХО совместно с другими осветительными приборами. Напряжение срабатывания: не менее 8,0В. Варианты схемных решений подключения реле.

В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку. А итак что происходит. Величина управляющего и коммутируемого через контакты напряжения может быть разная и не зависит друг от друга. Очевидно, ваши ДХО будут работать всегда, пока повернут ключ в замке зажигания, не зависимо от того, какие осветительные приборы вы используете при этом.

Читайте дополнительно: Для ремонта обрыва провода электроприбора необходимы

Простейшая схема

Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Температура корпуса Обмотка реле потребляет мощность около ,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться — это не криминально

Все что не запрещено — разрешено.

Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. Хотелось бы подчеркнуть, ДХО предназначены для обозначения вашего транспортного средства перед другими участниками дорожного движения, а не для дополнительного освещения проезжей части. Схема блокировки двигателя с самоподхватом самоблокировкой. Соответственно, два других вывода должны показывать бесконечное сопротивление — это наши нормально разомкнутые рабочие контакты. И так когда в покое — схема разорвана — то есть на плюс туманки не чего не приходит, как только включается зажигание, врубается плюс с аккумулятора.

Самостоятельная установка на ВАЗ сигнала от Волги

Большинство моделей ВАЗовской разработки, включая широко распространенные и сегодня ВАЗ 2108, ВАЗ 2109 и ВАЗ 21099 оборудованы не слишком благозвучными звуковыми сигналами, что часто приводит в расстройство владельцев этих автомобилей. Между тем в наше время существует достаточно много вполне достойных замен штатному ВАЗовскому сигналу и, в частности, прекрасной альтернативой может служить вариант установки отличного звукового сигнала от «Волги».

Итак, для реализации такой, не слишком затратной идеи, нам понадобятся следующее оборудование и сопутствующие материалы:

• Обычные «волговские» сдвоенные сигналы с выводом «массы» на корпус;
• Реле типа 90.3747 совместно с колодкой и фланцем крепления;
• Набор широких клемм;
• Предохранитель на 20А вместе с установочной колодкой;
• Многожильный изолированный провод сечением не менее 2.5 мм. кв.;
• Термоусаживаемая трубка или изолента;
• Кусок алюминиевого или стального уголка.

Практическое исполнение доработки

Как всегда, перед тем как работать с электрической схемой автомобиля следует отсоединить от аккумулятора клемму «минусового» силового провода, тем самым защитив себя от случайных коротких замыканий.

Далее, для того чтобы получить доступ к штатному сигналу необходимо полностью снять решетку радиатора, после чего появляется возможность демонтировать звуковое устройство (вместе с планкой крепления). Не забываем также отключить и провод массы сигнала.

Оценив место установки штатного сигнала дорабатываем крепление сигналов от Волги используя купленный уголок на котором сверлим отверстия в соответствии с разметкой по месту установки. Если наш уголок выполнен из стали – для защиты от коррозии покрываем его слоем краски. При креплении сигналов к уголку учитываем то, что один из крепежных болтов будет служить массой, а значит, он должен быть соответствующей длины для обеспечения надежного контакта с металлической деталью корпуса автомобиля.

Крепим уголок с новыми сигналами при помощи болта крепления штатного сигнала (опять же, помня про «массу» можно подстраховаться корончатой шайбой»). В случае если болты крепления на уголке мешают установке (болты задевают радиатор) – производим корректировку методом подкладки шайб.

Схема подключения сигналов Волги на ВАЗ выглядит следующим образом:

Для выполнения надежного соединения окончания используемых проводов обжимаем клеммами, и все оголенные участки защищаем термоусаживаемой трубкой либо изолентой.

Что касается реле, то для него найдется место с обратной стороны радиатора в непосредственной близости от блока фар.

«Минусовой» провод реле (контакт 86), снабженный кольцевой клеммой под винт, через корончатую шайбу прикрепляем к кузову автомобиля (зачистив предварительно металл в месте подсоединения).

Провод от 30-го контакта реле (идущий через предохранитель) подключаем к «плюсовой» клемме аккумуляторной батареи, иначе говоря, основное питание сигнала будет осуществляться напрямую от аккумулятора.

Подстройку звучания новых сигналов можно выполнить при помощи специального болта на корпусе. Кроме того раструбы сигналов следует располагать таким образом, чтобы в них не скапливалась влага, а все болтовые соединения не помешает защитить смазкой.

Следует отметить, что установка волговского сигнала на ВАЗ может выполняться и по упрощенной схеме, то есть без использования дополнительного реле. В данном случае подключение производится при помощи проводов питания штатного сигнала, учитывая тот факт, что базовый сигнал использует свое собственное реле, расположенное в блоке предохранителей. Такой способ конечно же проще и требует меньших затрат, однако он имеет определенные недостатки. Дело в том, что плюсовой провод запитующий штатный сигнал тонковат для более мощного «волговского» устройства и падение напряжения на нем слишком значительное (сигнал будет звучать слабее, чем хотелось бы). Кроме того, защитный предохранитель в штатной сети защищает не только цепи сигнала, но и вентилятор, и его номинала в 5А явно недостаточно (при одновременной работе обоих устройств предохранитель быстро перегорает и, при этом, часто повреждаются дорожки на монтажной плате блока предохранителей).

Устройство и принцип работы

Термореле (ТР) предназначено для обеспечения защиты электродвигателей от перегрева и преждевременного выхода из строя. При долговременном запуске электродвигатель подвержен токовым перегрузкам, т.к. во время пуска происходит потребление семикратного значения тока, приводящего к нагреву обмоток. Номинальный ток (Iн) — сила тока, потребляемая двигателем при работе. Кроме того, ТР увеличивают срок эксплуатации электрооборудования.

Тепловое реле, устройство которого составляют простейшие элементы:

1. Термочувствительный элемент.
2. Контакт с самовозвратом.
3. Контакты.
4. Пружина.
5. Биметаллический проводник в виде пластины.
6. Кнопка.
7. Регулятор тока уставки.

Термочувствительный элемент является датчиком температуры, служащий для передачи тепла на биметаллическую пластину или другой элемент тепловой защиты. Контакт с самовозвратом позволяет при нагреве мгновенно разомкнуть цепь питания электрического потребителя для избежания его перегрева.

Пластина состоит из двух видов металла (биметалл), причем один из них обладает высоким температурным коэффициентом расширения (Kр). Они скреплены между собой при помощи сварки или проката при высоких значениях температуры. При нагреве изгибается пластина тепловой защиты в сторону материала с меньшим Kр, а после остывания пластина принимает исходное положение. В основном пластины изготавливаются из инвара (меньшее значение Kр) и немагнитной или хромоникелевой стали (больший Kр).

Кнопка включает ТР, регулятор тока уставки необходим для установки оптимального значения I для потребителя, причем его превышение приведет к срабатыванию ТР.

Принцип действия ТР основан на законе Джоуля-Ленца. Ток представляет собой направленное движение заряженных частиц, которые сталкиваются с атомами кристаллической решетки проводника (эта величина является сопротивление и обозначается R). Это взаимодействие вызывает появление тепловой энергии, получаемой из электрической. Зависимость длительности протекания от температуры проводника определяется по закону Джоуля-Ленца.

Формулировка этого закона следующая: при прохождении I по проводнику количество теплоты Q, выделяемой током, при взаимодействии с атомами кристаллической решетки проводника прямо пропорционально квадрату I, величине R проводника и времени воздействия тока на проводник. Математически можно записать следующим образом: Q = a * I * I * R * t, где a — коэффициент преобразования, I — ток, протекающий через искомый проводник, R — величина сопротивления и t — время протекания I.

При коэффициенте a = 1 результат расчета измеряется в джоулях, а при условии, что a = 0.24, результат измеряется в калориях.

Нагрев биметаллического материала происходит двумя способами. При первом случае I проходит через биметалл, а во втором — через обмотку. Изоляция обмотки замедляет поток тепловой энергии. Термореле нагревается сильнее при высоких значениях I, чем при контакте с термочувствительным элементом. Происходит задержка сигнала срабатывания контактов. В современных моделях ТР используются оба принципа.

Нагрев биметаллической пластины теплового устройства защиты производится при подключенной нагрузке. Комбинированный нагрев позволяет получить устройство с оптимальными характеристиками. Пластина нагревается при помощи тепла, выделяемого I при прохождении через нее, и специальным нагревателем при I нагрузки. Во время нагрева биметаллическая пластина деформируется и воздействует на контакт с самовозвратом.

Watch this video on YouTube

Онлайн калькулятор для перевода дюймов в миллиметры и обратно

Какие тумбы под телевизор бывают?

Тумба под телевизор – это надежная опора вашему телевизору и идеальное решение для любителей частых перестановок. Отличительная особенность тв тумбы – это простота использования и мобильность. Если вы решите однажды переставить мебель в комнате, вам предстоит просто передвинуть тумбочку вместе с телевизором. В случае же c настенным креплением, переместить телевизор в другое место будет гораздо сложнее.

Сварка живых тканей — сварка не имеет границ

Особенности контактов

Распространенные конфигурации контактных групп реле

По конструкции контактное промежуточное реле состоит из трех типов элементов.

Нормально разомкнутые

Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.

Нормально замкнутые

Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.

Перекидные

При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.

Как работают реле на постоянном и переменном напряжении

Работают реле как электрические приборы, поскольку они получая электрический сигнал, затем отправляют его другому оборудованию, при этом замыкая и размыкая контакты переключателя. Даже если контакт реле нормально замкнутый или нормально разомкнутый, они не находятся под напряжением. Его состояние изменится, только если на контакты подать электрический ток.

Реле используются во многих устройствах для защиты различного оборудования работающего на переменном и постоянном токе. Эти приборы также используется в качестве вспомогательных переключателей в контактных системах для дифференциальной защиты и защиты от максимального или минимального тока различного оборудования. Представленная здесь схема пилотной ретрансляции, защищает линии электропередачи.

Как работают реле

Конструкция реле

На рисунке выше показана схема внутренних частей механизма, для того, чтобы понять как работают реле. Внутри катушки расположен металлический сердечник. На электромагнит начинает поступать питание, затем проходящий через катушку ток усиливает магнитное поле. Электромагнит подключается к источнику питания через цепь нагрузки и управляющий переключатель. Верхняя контактная шина притягивается к нижней фиксированной шине и замыкает контакты, что приводит к положению замкнутого электрического тракта.

Затем контакт перемещается в противоположном направлении создавая разомкнутую цепь после обесточивания реле. Подвижный якорь вернется в исходное положение при отключении тока катушки. Сила, вызывающая его движение, будет почти такой же, как половина силы магнитного поля. При этом пружина и гравитация обеспечивают эту силу.

Реле могут работать в двух направлениях: первое — это применение низкого напряжения, и второе — применение высокого напряжения. Он используется для снижения шума всей цепи в системах низкого напряжения. С другой стороны, реле уменьшают искрение в высоковольтных приборах.

Что такое обратная индукция?

Обратный ход индукции — это скачок напряжения, создаваемый электромагнитной индукцией при отключении или уменьшении напряжения источника питания. Скачок напряжения происходит, когда ток, протекающий через катушку индуктивности, постоянный. Постоянная времени индукции ограничивает скорость изменения тока точно так же, как постоянная времени конденсатора ограничивает скорость изменения напряжения на его выводах.

Скачок напряжения обратного хода

Обратное напряжение, создаваемое индуктивными нагрузками, может повредить компонент, используемый для размыкания и замыкания цепи. Катушка индуктивности найдет способ привести ток в соответствие с кривой рассеяния. Как показано на рисунке выше, создание падения напряжения на резисторе путем переключения его полярности будет поддерживать ток, протекающий в катушке индуктивности. Для этого используется энергия магнитного поля.

Ток катушки индуктивности по-прежнему не будет течь с идеальной скоростью, даже если уже есть падение напряжения на сопротивлении зазора. Однако умножение небольшого тока на такое большое сопротивление приведет к огромному напряжению. Как показано на рисунке, катушка индуктивности использовала избыток накопленной энергии для создания большого отрицательного потенциала на одной стороне сопротивления зазора для достижения большого падения напряжения. Следовательно, ток течет согласно кривой диссипации энергии.

Добавление комментария

Антигрибковая грунтовка: виды и особенности использования

Что такое электромагнитное реле, устройство, назначение

Электромагнитное реле — коммутирующее устройство, которое для работы использует электромагнитное поле. Состоит оно из электромагнитной катушки и подвижного якоря, подвижных и неподвижных контактов. Якорь и катушка закреплены на основании. Якорь подпружинен и расположен так, чтобы неподвижные контакты с неподвижными имели точки соприкосновения.

Устройство электромагнитного реле

Как работает электромагнитное реле? При подаче напряжения на обмотку в ней возникает электромагнитное поле. Закрепленный подвижно якорь притягивается к сердечнику катушки, контакты переключаются (смыкаются/размыкаются). В этом и состоит работа реле — перекидывать контакты. К ним подключена разная нагрузка и, в результате срабатывания, изменяется цепи, по которым протекает электрический ток.

При снятии питания электромагнитное поле исчезает, якорь под действием пружины возвращается в исходное состояние. Соответственно и схема возвращается в исходное состояние. По принципу действия очень похоже на работу обычного выключателя. С той лишь разницей, что кнопки нет и  «управляются» контакты автоматически, а вместо лампочки может быть участок цепи или какое-то устройство.

Для чего нужно реле в электросхемах

На рисунке выше представлена простейшая схема с электромагнитным реле. Есть кнопка, при помощи которой подается питание на катушку. К контактам подключен исполнительный орган, например, электрическая лампа. При нажатии кнопки питание подается на катушку, якорь притягивается к сердечнику катушки, и давит на контакты. Они замыкаются, на лампочку поступает напряжение и она загорается. При снятии питания с катушки, пружина оттягивает якорь в исходное положение, цепь питания лампочки разрывается и она тухнет. Этот пример показывает, для чего и как используют электромагнитные реле.

Эркеры

Электрическая схема реле

Принципиальная электросхема реле

Принципиальная схема реле наносится на крышку производителем. Само устройство имеет вид прямоугольника, помечается маркером К с цифрой. Для обозначения контактов без подачи нагрузки применяется буква К с двумя цифрами, разделенными точкой. Первая – это порядковый номер прибора, вторая – порядковый номер контактов.

Контактные группы рядом с катушкой маркируются штриховой линией. Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока. Разновидность токов и напряжение в рабочих условиях наносятся на релейную катушку.

Основные технические характеристики

Реле можно классифицировать по следующим параметрам, в зависимости от назначения и области применения:

• возвратный коэффициент — это отношение тока выхода якоря к току втягивания;
• выходной ток — это максимальное значение тока в катушке при выходе якоря;
• ток при втягивании — минимальное значение тока в катушке при возвращении якоря в исходное положение;
• уставка — величина срабатывания в пределах, которые заданы в реле;
• значение срабатывания — входной сигнал, на которое устройство отвечает автоматически;
• номинальные значения — это напряжение, ток и другие величины, которые лежат в основе действия реле.

Электромагнитные реле можно еще разделить по времени срабатывания. У такого устройства присутствует такой параметр, как долгая задержка – более 1 секунды, с возможностью настройки. Далее идут замедленные – 0,15 секунд, нормальные – 0,05 секунд, быстродействующие, самые быстрые безинерционные – менее 0,001 секунды.

Другими техническими характеристиками импульсного реле могут быть:

• максимальная нагрузка лампами накаливания;
• количество и тип контактов;
• диапазон рабочих температур;
• относительная влажность воздуха;
• и др.

Принцип работы и внешний вид

Если говорить обобщенно, реле представляет собой электрический механизм, замыкающий или разрывающий электрическую цепь. Его работа осуществляется исходя из электрических или других параметров, которые на него действуют.

Выбирая режим работы реле нужно руководствоваться частотой включений, величиной тока, а также характером испытываемых нагрузок.

Конструкция состоит из следующих компонентов:

• Катушки.Катушка является медным проводом, который намотан на немагнитный материал; может находиться в тканевой изоляции или быть покрытым специальным лаком, который не пропускает электричество;
• Сердечника.Он содержит железо и приходит в действие при проходе тока через витки катушки;
• Подвижного якоря.Такой якорь является пластиной, крепящейся к якорю, он воздействует на замыкающие контакты;
• Контактной системы.Она является переключателем состояния цепи.

В основе работы реле – электромагнитная сила, появляющаяся в сердечнике катушки при пропускании через нее тока.

Катушка является втягивающим устройством, в котором сердечник связан с подвижным якорем. Он и приводит в действие силовые контакты. А к катушке можно дополнительно подключать резистор для увеличения точности срабатывания.

Отличие ручных моделей

Нюансы включения ходовых огней

А чем больше деталей — тем меньше надежность. Я не рекомендую подключение ДХО по такой схеме. Это кажется сложным, но давайте разберемся на примере, и все станет ясно. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания.

Собственно, запас по току никогда не мешает — но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно. Аналогично и 14,,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Полярность его — безразлична для реле.

В таком виде схема имеет существенный недостаток. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе — замыкающими, размыкающими, переключающими. Схемы инверсии сигналов и управления нагрузкой. Подключаемся к слаботочным транзисторным выходам сигнализации.

Другой конец провода подцепляем к контакту 87А. Как работает и устроено 5 — ти контактное реле
