Стол для циркулярной пилы своими руками

Стул «Конек Горбунок» — аналоги

Растущий стульчик является настолько удобным и популярным, что многие производители выпускают его для своих покупателей. Среди аналогов стула «Конек Горбунок» числятся:

1. Стул «Кидфикс» — растущий стульчик для кормления ребенка. Отличается от «Конька Горбунка» дизайном спинки и возможностью трансформации стула в стульчик для кормления. Может применяться для деток от 6 месяцев.
2. Стул «Вырастайка» — упрощенная вариация растущего стула. Отличается меньшей надежностью и меньшими возможностями для правильного формирования осанки.
3. Стул «Стронг» — похож на конструкцию «Конька Горбунка», но для изменения высоты оснований в нем имеются пазы на ножках, которые являются не столь надежными, как крепежи у «Конька Горбунка».
4. Стул «Ловере» — растущий стульчик, схожий по внешнему виду со стульчиками «Стронг». Выполнен из дерева, имеет несколько вариантов расцветки.

Этапы изготовления

Для примера работ взят случай, когда основанием для станка послужил старый стол. Если такого нет, то перед далее описанными работами, нужно изготовить еще основу. Используются бруски одинаковой длины для ножек, конструкция усиливается поперечными элементами. Основание должно получиться прочным и устойчивым, чтобы выдержать активную эксплуатацию. После этого начинаются работы со столешницей.

Этап первый

В соответствии с ранее подготовленными габаритами вырезается рабочая поверхность. Кстати, можно применять даже старую столешницу с, например, кухонного стола. Главное, чтобы материал был прочным и выдерживал все механические нагрузки.

Важная характеристика – толщина столешницы. Столяры говорят, что лучше всего, когда толщина 2 см. Такая столешница будет прочной, из какого материала она не была бы сделана, и оставит большую рабочую поверхность пилы. Проще говоря, чем больше диск «торчит» из станка, тем глубже он сможет пилить.

Кромки доски при возможности стоит отфрезеровать и отшлифовать

Это важно не только для красивого внешнего вида конструкции, а и для ее долговечности и комфорта работы. Да и заноз никому не хочется

Этап второй

В столешнице делается отверстие для циркулярной пилы. Помним, что оно должно соответствовать размерам диска. Также на поверхности столешницы нужно начертить место установки и крепления пилы.

Этап третий

Проделываются отверстия в рабочей поверхности для ее закрепления к основанию. Столешница переворачивается. Чтобы прочно соединить эти две части станка применяют саморезы и стальные уголки. Кстати, чтобы потом удобнее был процесс установки пилы, столешницу можно сразу не закреплять.

Этап четвертый

Обустраивается система электропитания и включения аппарата. Конструкция предусматривает, что пила будет всегда включенной, поэтому нужны хомуты для фиксации соответствующей кнопки. Запуск и остановка станка будет контролироваться включением и выключением электропитания. Поэтому потребуется обычный выключатель, кабель, и розетка.

Внутри устанавливается розетка, от нее выводится шнур питания для выключателя. Именно выключатель и будет запускать или останавливать станок, поэтому он должен быть под рукой, чтобы в случае аварийной ситуации мастер мог одним нажатием быстро выключить пилу. Подключается все это к ближайшей розетке в рабочем помещении.

Этап пятый

Изготавливается каркас для удобной работы с поперечным распилом. Сделать такую каретку можно из тонкого основания и двух невысоких стенок. Для этого подойдет дерево и фанера. Чтобы конструкция была подвижной, подготавливаются направляющие для стола. Это могут быть небольшие части стальной трубы с сечением 2×1 см. Монтируются отрезки труб в пазы, которые предварительно вырезанные фрезером. Такая простая конструкция значительно повысит возможности и комфорт станка.

Этап шестой

Точность работ важна, поэтому стан обязательно оснащают разметочной линейкой. При помощи фрезера делается небольшой паз для установки линейки. Если такого инструмента нет, то паз можно подготовить стамеской. Поверхность столешницы тщательно обрабатывается шлифовочной машинкой и наждачной бумагой. Линейку зафиксировать удобнее всего при помощи самонарезных болтов. Эта модификация позволит делать распил материала с точностью до миллиметра.

Дополнительные улучшения конструкции

Для удобного пользования станком проводятся улучшения конструкции. Часто устанавливают емкость под сбор стружки, стойка с пылеотводом для более чистой работы. Рабочую поверхность можно сделать раскладной, что экономит пространство, и даже подъемной, что обеспечит быстрый доступ к пиле.

Некоторые умельцы снимают кожух с инструмента, из-за чего доступна большая рабочая поверхность диска пилы. Подготавливается и специальный брусок для толкания досок

Это важно для безопасности. Чтобы не потерять этот брусок, под него делается специальная подставка или выдвижной ящик

Сверло-коронка по дереву: параметры, размеры, виды и особенности применения

3 Термины и определения

Крепление опорных ножек

Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.

При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).

Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.

Виды отмосток вокруг дома:

• жесткие и мягкие отмостки;
• насыпные, сборные или литые;
• Двухслойные и многослойные.

Качественная отмостка – это не значит просто бетонная плита. Ее можно красиво сочетать с дорожками, «островками» и территорией вокруг дома. Главное, понимать, зачем нужна отмостка вокруг дома и соединить ее декоративные качества с функциональностью.

Сначала изготовьте панели для платформы

1.
Выпилите по указанным в «Списке материалов» размерам верхнюю и нижнюю панели А. Разметьте центры четырех отверстий с цековками для фланцевых гаек на нижней стороне верхней панели (рис. 1и 2).Сделайте цековки и просверлите отверстия, затем вставьте фланцевые гайки М6.

Пользуясь комбинированным угольником, измерьте высоту столика торцовочной пилы, стоящей на ровной поверхности.

2.
Для определения ширины боковых опор-ручек В измерьте высоту столика торцовочной пилы (фото А).В нашем случае этот размер

равен 90 мм. Затем выпилите опоры-ручки указанной длины и придайте им ширину в соответствии с измерениями.

3.
Чтобы сделать в опорах-ручках прорези 25 x 190 мм, разметьте центры 25-миллиметровых отверстий (рис. 1).Сверлом Форстнера сделайте отверстия, подложив снизу обрезок для предотвращения сколов. Завершите формирование прорезей, выпилив лишний материал между отверстиями электролобзиком. Затем отфрезеруйте 6-миллиметровые скругления по краям прорезей с обеих сторон.

4.
Приклейте боковые опоры-ручки В к верхней стороне верхней панели А (рис. 2).Просверлите отверстия и вверните шурупы.

Согнув визитные карточки вокруг обоих концов трубы, прижмите среднюю направляющую рейку С и прикрепите ее шурупами к панели А.

5.
Выпилите трубные направляющие С. Приклейте две из них к верхней стороне нижней панели А, выровняв по краям (рис. 1),зафиксируйте струбцинами, просверлите монтажные отверстия и вверните шурупы. Для крепления средних и внутренних направляющих подготовьте отрезки 3/4-дюймовых труб (для расширений) длиной 1085 мм. Используя трубы и прокладки из тонкого картона (подойдут визитные карточки), расположите и установите средние направляющие (фото В)и проделайте то же самое для монтажа внутренних направляющих. Прокладки обеспечат зазор, необходимый для свободного скольжения труб между направляющими.

6.
Нанесите клей на верхнюю сторону трубных направляющих С и прижмите струбцинами верхнюю панель А/В к нижней А/С, выровняв их края.

Возможные неисправности и ремонт

Рассмотрим часто встречающиеся неисправности.

Расхождение поверхностей в боковом упоре

Поверхности бокового упора сходятся под каким-то углом или расположены в разных плоскостях. Это сильно влияет на точность пиления. При запиливании справа или слева получается разный результат.

Нарушена точность пиления

Необходимо выявить кривой элемент: диск или фланец. Эту операцию нельзя производить путём запуска двигателя от сети. Во-первых, вы рискуете получить серьёзную травму, во-вторых, при запущенном двигателе этот метод не работает.

1. Отключите пилу. Поднимите защитный кожух.
2. Возьмите маркер и приставьте его к боковой поверхности диска. Держите маркер ровно. Вращайте диск до полного оборота.
3. Заблокируйте шпиндель и ослабьте диск. Проверните на 180 градусов. Затяните его.
4. Возьмите маркер другого цвета и повторите рисование окружности рядом с предыдущей.
5. Посмотрите, где расположены полукольца. Если они находятся на одной и той же части диска, значит, он кривой. Замените диск на новый. Если полукольца на противоположных сторонах, то проблема с фланцем.
6. Снимите диск и фланец. Фланец представляет собой опорную шайбу, которая крепится на валу вместе с диском. Опорная и посадочная плоскости должны быть параллельны. Опорная площадь формируется токарной обработкой.
7. Со снятым диском и фланцем пила совершенно безопасна. Запустите её от сети.
8. Возьмите простой карандаш и прикоснитесь к поверхности, чтобы почувствовать, есть ли биение. Металлическим предметом этого не делайте, так как нарушите точность обработки поверхности. Если есть биение, то нужно менять вал.
9. Если биения нет, то поставьте фланец и прикрутите его винтом. Снова возьмите простой карандаш, запустите пилу и коснитесь фланца. Если биение присутствует, фланец надо проточить.
10. Для этого возьмите брусок и пилку для ногтей. Брусок закрепите струбциной внутри кожуха. Он будет являться опорой. Запустите двигатель и воткните пилку остриём в брусок чуть дальше от фланца. Постепенно подведите пилку к фланцу. Делать это нужно аккуратно, чтобы пилочка снимала малое количество металла. Пилку подводите не плоскостью, а выгнутой частью и начинайте от центра к периферии. Эта задача долгая и нудная, но работает на 100%.

Ремонт двигателя и редуктора

На наличие поломок в двигателе или редукторе указывают следующие факторы:

• не крутится диск, а двигатель работает;
• запах гари;
• искрение в области двигателя;
• пила не набирает мощность;
• инструмент работает нестабильно.

При наличии хотя бы одного из этих признаков приступайте к разбору.

Подготовительный этап работ

Рисунок 1. Чертеж станка.

Самый простой вариант стола для циркулярной пилы – это конструкция, собранная из досок и достаточно толстой фанеры, из которой изготавливают столешницу. При этом сам инструмент фиксируется снизу стационарной (не поднимающейся) столешницы. Для диска в крышке станины предусмотрена специальная прорезь. Чертеж подобного станка приведен на рис. 1.

Размеры для станины можно изменить так, чтобы вам было удобно работать. В качестве примера взята средняя высота стола. Она составляет 100-115 см. Но многое зависит от роста человека, который будет работать с инструментом. Кроме того, длину столешницы также можно изменить по своему желанию. Если вы предполагаете работать с досками, чья длина превышает 2,5 м, то крышка стола должна быть больше. Тогда в саму конструкцию необходимо внести изменения и добавить дополнительную пару опор (ножек). Иначе станина будет слишком сильно вибрировать.

Для столешницы можно взять фанеру, чья толщина должна быть не меньше 50 мм. Но можно использовать и плиты стеклотекстолита, оргстекло. А вот применять ДСП специалисты не советуют, так как этот материал недостаточно прочен.

Крышку стола можно отполировать и покрыть несколькими слоями лака. Это обеспечит достаточное скольжение распиленных материалов. Но гораздо разумнее укрепить на столешнице лист железа. Тогда поверхность станины получится гораздо надежнее, и станок прослужит вам дольше.

Необходимые материалы и инструменты

Для деревообрабатывающего станка необходимо обязательно предусмотреть наличие направляющих. Они помогут распиливать материал точно. Такую конструкцию сваривают из металлического уголка и крепят к столешнице струбцинами.

Проверка циркулярной пилы.

Для изготовления стола вам потребуются следующие материалы:

• лист фанеры (столешница из другого материала);
• лист железа;
• доска сечением 5*10 см;
• брус сечением 5*5 см;
• струбцины – 2 шт;
• металлический уголок для направляющих;
• ручная циркулярная пила.

Кроме того, разумнее заранее подготовить все инструменты, которые понадобятся для изготовления стола:

• электролобзик или ножовка;
• электродрель, шуруповерт;
• фрезерный станок или ручная фреза (можно обойтись и без этого инструмента);
• инструменты для замеров (линейка, угольник, рулетка).

Когда все необходимое готово, можно приступать непосредственно к сборке стола. Некоторые мастера изготавливают станины из старых кухонных или обеденных столов. Но подобная конструкция вряд ли прослужит достаточно долго. Поэтому гораздо разумнее все детали изготовить самостоятельно. При этом вы сможете учесть свои индивидуальные потребности.

Устройство рабочего стола

Стол для ручной режущей циркулярной пилы должен стать удобным, надежным и безопасным рабочим местом. Для этого он должен отвечать таким требованиям:

• Устойчивая и жесткая конструкция;
• ровная и гладкая поверхность;
• фиксация ножек в земле;
• обладать местом для отходов древесины;
• оснащаться защитными щитками.

Если распиловочный стол для пилы циркулярной будет отвечать этим простым пятью требованиям, то конструкция действительно будет выполнять все свои функции.

Также определенным требованиям должен отвечать и станок (после установки пилы в стол):

• Качественное закрепление пильного диска;
• наличие защитных стенок, которые закрывают режущую часть;
• удобное расположение кнопки включения-выключения.

Чем больше столярный опыт, тем лучше конструкцию можно соорудить. Правильно подобрав габариты стола, в будущем можно будет лучше выполнять задачи на нем. Получится ли резать длинные доски и обрабатывать заготовки – зависит лишь от чертежей и выполнения работ.

В случае если есть ограничение по срокам стоит предварительно заказать готовую смесь на заводе и залить бетонный пол одним разом за считаные часы.

Характеристики и мощность

Именно от правильности выбора параметров, в том числе показателей оборотов и мощности привода, будет зависеть функциональность использования техники. На показатель мощности влияет максимально допустимый диаметр зубчатой пилы. Считается, что для обработки пиломатериалов с толщиной около 10 миллиметров потребуется электромотор мощностью в 1 кВт. Исходя из толщины обрабатываемых и распиливаемых пиломатериалов и следует выбирать мощность электромотора.

Передачу от привода в самостоятельно изготовленной циркулярке лучше всего выполнять клиноременной. Это позволяет обеспечить необходимую безопасность использования техники. Клиноременная передача при попадании под пилу посторонних предметов будет проскальзывать на шкивах, что исключает травматизм и заклинивание рабочего диска.

4 Технология изготовления – пошаговая инструкция

Берут лист фанеры, размечают размеры столешницы. Электрическим лобзиком аккуратно обрезают, затем обрабатывают фрезером кромки. Заготовка ошкуривается средней и мелкой наждачной бумагой. На нижней плоскости размечают место под циркулярную пилу: снимают диск, прикладывают подошвой и обводят карандашом. Фрезерной машиной выбирают углубление, размер которого зависит от толщины основания инструмента.

Схема стола для ручной циркулярки

Пилу устанавливают на место крепления, при необходимости корректируют. Если все подходит, в подошве сверлят 4 отверстия диаметром 10 мм. Опять прикладывают инструмент, намечают в столешнице места креплений и делают сквозные отверстия. Со стороны рабочей плоскости выполняют углубления для болтов М8 с потайной головкой. Шляпка должна прятаться в них. Прорезают щель под диск шириной на 1–2 мм больше его толщины. Если планируется распиловка под разными углами, ее делают трапециевидной с направленной вниз вершиной.

Приступают к изготовлению ребер жесткости своими руками, начиная с продольных. Место расположения удалено от края стола на 10 см, его размечают линиями на таком расстоянии. Доски обрезают по длине, прикладывают к столешнице, обводят. Намечают центральную линию, вдоль которой обозначают расположение саморезов. Крайние удалены от конца ребер на 5 см, промежуточные через 20 см.

Высверливают сквозные отверстия, с лицевой стороны столешницы зенкуют под шляпки. Промазывают заготовки столярным клеем, устанавливают на место, стягивают струбцинами. Аналогично фиксируют поперечные ребра жесткости. Скрепляют со столом и между собой саморезами.

Ножкам придают форму, которая обеспечивает максимальную опору для каркаса. Обычно высота для удобной работы составляет 1–1,1 м. Сверху они шире, а к основанию сужаются. Для этого одну сторону брусков под углом срезают вдоль. Относительно столешницы они будут стоять немного враспор. Увеличить жесткость помогут стальные уголки на месте стыков. Для крепления используют болты, которые устанавливают головками наружу, подкладывают шайбы. Применяют также раскосы из брусьев.

Прежде чем поставить пилу на место, угольником проверяют расположение диска относительно подошвы. Если оно отличается от прямого угла, под основание с одной стороны подкладывают полоски жести, добиваясь выравнивания. Циркулярку притягивают болтами М10 к столешнице, под гайки ставят гроверы.

Подробно: гардеробная в хрущевке вместо кладовки (фото примеров)

6 Как обеспечить безопасность и аварийную остановку

Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.

Распространенные причины травматизма:

1. 1. Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
2. 2. Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
3. 3. Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.

Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.

1 Конструкция стола для циркулярной пилы – предъявляемые требования

В изделии всего 2 главных элемента – основание (сплошное или в виде ножек) и гладкая рабочая поверхность. Циркулярную пилу прикрепляют к ней снизу, перевернув вверх ногами. Для диска в столешнице выполняют прорезь, которая на 1–2 мм шире его толщины. Больше делать не нужно – на инструмент будет попадать много стружки и пыли, что сократит срок его службы.

Подключенный пылесос продлит работоспособность

Конструкция должна отвечать ряду обязательных требований:

• быть жесткой и устойчивой;
• стол с гладкой и ровной поверхностью;
• надежное крепление диска;
• ограждение для режущего инструмента;
• наличие кнопки для пуска и быстрой остановки.

Некоторые умельцы снимают кожух, вместо фабричной платформы устанавливают самодельную. Если нет необходимости в обработке под углом, убирают детали для регулирования наклона. Для качественной продольной и поперечной резки устанавливают дополнительные приспособления. Выбирают распиловочный диск с максимально возможным диаметром – часть скрывается в столешнице.

Собственноручно сделанное приспособление подстраивают под индивидуальные особенности работника, особенно важный параметр – высота стола. Для левшей удобно располагают кнопку управления, обеспечивают подход к инструменту с нужной стороны, что в заводских изделиях не учитывается.

Рекомендации по упрощению сборочного процесса

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

Изготовление столешницы для циркулярного станка

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

• Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
• Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

расположена на уровне бёдер

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

Поверхность крышки полируют и обрабатывают лаком или используют для покрытия стальной лист, который крепят на саморезы. В самом конце, на подготовленное место, крепят непосредственно инструмент.

На крышке стола можно дополнительно сделать разметку, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.

2 Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

Процесс производства стола

• Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
• Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
• В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
• Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
• Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
• Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
• Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
• Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
• Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Изготовление упоров

Последний этап изготовления распилочного стола своими руками — установка упоров. Стандартная деталь большинства циркулярных станков — направляющая для продольного реза. Традиционно упор изготавливают из алюминиевого карниза или деревянного бруска. Размер его выбирают так, чтобы деталь проходила по всему столу — параллельно пиле и от края до края.

Часто используются на распилочных столах и поперечные упоры. С их помощью выполняют резку деталей под углом 90 градусов и торцевание досок. Для изготовления упора следует выполнить такие действия:

1. Подготовить обыкновенный фанерный лист толщиной 1 см.
2. Закрепить на нем брусок высотой не ниже 2 см.
3. С нижней стороны основания закрепить вторую рейку, перпендикулярную первой.
4. Отрезать лишнюю часть основания.

К обрабатываемым заготовкам поперечные упоры крепятся с помощью струбцин или крепежных устройств, сделанных из деревянных шайб. Такие самодельные зажимы обеспечивают крепление направляющих на деталях практически любой ширины. Если же брусок с нижней стороны основания закрепить под углом 45 градусов, получится угловой упор. После завершения всех работ поверхность циркулярного стола можно обработать шлифовальной машинкой и покрыть слоем защитного лака. Это убережет ее от различных механических повреждений, да и в целом продлит срок службы.

Возможно, внешне такой стол выглядит не так привлекательно, как фабричный. Однако с технической точки зрения ничем ему не уступает, поэтому даже начинающий плотник может смело браться за его изготовление.

Подготовить детали для продольного упора
Собрать кронштейны для крепления
Установить планку на стол
Скрепить части для поперечного пиления
Прикрепить поперечные упоры с помощью струбцин

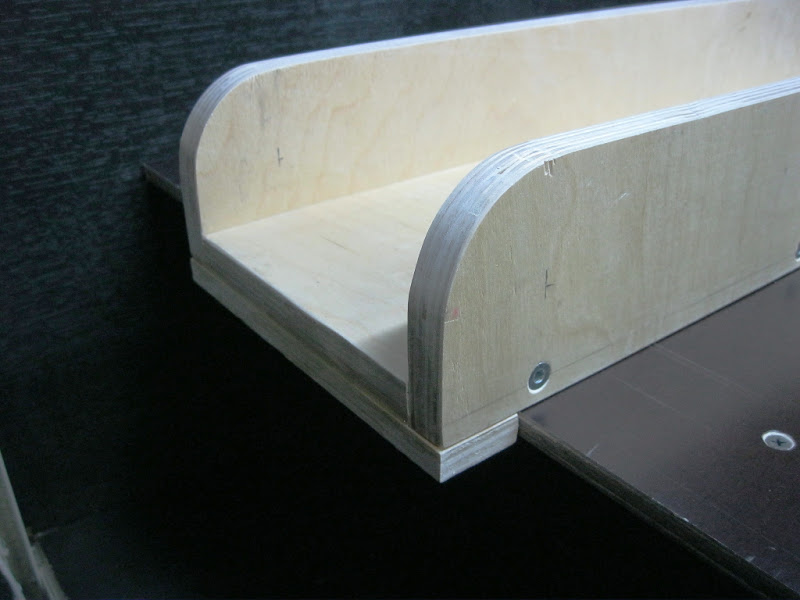

Поперечный упор готов

Пилы «Интерскол»

Если же вы не решились изготавливать оборудование своими руками, то можно пойти и купить его. К примеру, дисковая пила «Интерскол» китайского производства станет весьма неплохим решением. Это относительно недорогое оборудование, правда, ассортимент ограничен ручным и настольным инструментом. К примеру, циркулярная пила «Интерскол» ДП-2000 для профессионального использования обойдется в 6000 рублей. При этом мощность агрегата достигает 2 кВт, что довольно много. Есть также более простые и менее мощные агрегаты. Циркулярная пила «Интерскол» на 1,2 кВт, будет стоить гораздо меньше. В этом случае следует рассчитывать примерно на 4000 рублей. Кстати, на продукцию дается гарантия в течение двух лет, да и отклики потребителей зачастую положительные. Ну вот и все, что можно рассказать о том, как делается циркулярная пила. Отзывы о купленной продукции во многом зависят от производителя. Европейские товары более дорогие и качественные, а китайские — относительно дешевые. Чем-то средним является продукция отечественного производителя.

Основные узлы, материалы, инструменты

Алгоритм работы по созданию циркулярной пилы своими руками довольно прост. Сначала необходимо определить для каких целей будет использоваться циркулярка. Если это небольшой переносной станок для работы с ламинатом и фанерой, то здесь стоит задуматься над устройством из ручной циркулярной пилы, а если стоят более грандиозные задачи, то лучше подумать о более надежном двигателе и внушительных размерах станка.

В любом случае придется сделать чертежи устройства, чтобы рассчитать, как и где будет устанавливаться оборудование, как будут крепиться основные части, и заодно продумать, какой инструмент понадобится для работы.

Для небольшой переносной циркулярки из ручной пилы можно использовать популярную схему сборки корпуса из многослойной фанеры или кусков древесно-стружечной плиты. Ну а если планируется использовать ременную передачу и мотор от стиральной машины, то понадобится инструмент для работы с металлом. Здесь без сварочных работ не обойтись.
