Глубина ленточного фундамента в зависимости от его типа и глубины грунтовых вод

Глубина заложения фундамента – определяющие факторы

На какую глубину следует закладывать фундамент

Определяя тип будущего фундамента, и принимая решение о заглублении опорной конструкции, учтите условия, в которых будет эксплуатироваться здание.

Важно обратить внимание на следующие моменты:

• геологические аспекты;
• воздействие климатических факторов на глубину фундамента;
• влияние конструктивных особенностей здания на уровень заложения фундамента.

До начала выполнения расчетов и выбора типа фундамента необходимо:

• выполнить мероприятия по анализу почвы на участке строительства;
• изучить ландшафт, а также тщательно расчистить строительную площадку;
• разработать план строения и рассчитать массу строительных конструкций.

На стадии сбора информации об особенностях строительной площадки следует проанализировать ряд факторов:

• характер грунта на различной глубине;
• среднестатистический объем осадков на протяжении года;
• уровень расположение водоносных слоев;
• глубину замерзания почвы;
• колебания высоты и особенности рельефа на стройплощадке.

Виды фундаментов по способу заглубления

Решение о виде фундамента и уровне его закладки принимают с учетом следующих моментов:

• особенностей здания, заложенных в проекте;
• массы строения;
• наличия цокольного помещения;
• уровня расположения подземных коммуникаций.

Средняя температура в этой местности на протяжении года и особенности климата также влияют на размер приямка под основание.

Определяя, от чего зависит глубина закладки опорных конструкций, следует обратить внимание на климатические факторы:

• для зданий, строительство которых планируется в южных широтах, необходимо обеспечить минимальное смещение подошвы траншеи от уровня почвы на 0,6 м;
• при выполнении строительных мероприятий в условиях холодного климата уровень заглубления фундаментной подошвы в почву может достигать 1,5 м.

Для каждого вида грунта уровень замерзания отличается:

• сильнопучинистые грунты, к которым относятся супесчаные, суглинистые и глинистые почвы, промерзают до уровня 0,5–1 м;
• среднепучинистые песчаные почвы, содержащие включения глинистых частиц и песчаной фракции замерзают на глубину 0,6–2 м;
• не склонные к пучению почвы, содержащие песчаные частицы, супесь, суглинки и глинистые включения имеют повышенный до 1–3 м уровень промерзания.

Фактор глубины промерзания земли при закладке фундамента

На склонность грунта к морозному пучению влияют следующие факторы:

• концентрация влаги в почве;
• уровень расположения подземных вод во время промерзания.

Ошибка в выполнении расчетов может привести к деформации основания.

В результате этого возможны отрицательные моменты:

• усадка строения;
• появление трещин на стенах;
• нарушение общей устойчивости здания.

Наряду с характером грунта и уровнем промерзания, немаловажным фактором является рельеф местности. В строительных нормах содержатся требования по выравниванию площадки до начала строительства. Однако для участков, расположенных на наклонной местности, а также на скалистой почве не всегда имеется возможность разровнять участок застройки. В данной ситуации минимальный уровень заложения основания определяется по нижней точке наклонной площадки. Для таких условий отдают предпочтение свайной основе, а также винтовой, которая также не боится перепадов высот.

Проанализировав природные факторы, особенности здания и определив характер грунта, необходимо определиться с конструкцией фундаментной основы для будущего дома.

Факторы воздействующие на фундамент здания

Возможны следующие варианты:

• мелкозаглубленный или глубокозаглубленный ленточный фундамент;
• столбчатое основание в виде свай или железобетонных колонн;
• плитная конструкция основы строения.

Ленточный фундамент: глубина заложения, таблицы и расчет

Ленточный фундамент – один из самых надежных и долговечных фундаментов в частном строительстве. Это обусловлено тем, что монолитная железобетонная лента способна выдерживать колоссальные нагрузки. Но, к сожалению, не все знают, что надежность такого фундамента во многом зависит от его глубины заложения в грунт.

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость. Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем

Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.

Слабопучинистые: полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.

Среднепучинистые грунты: тугопластичные глинистые, влажные пылеватые и мелкие пески, крупнообломочные грунты с содержанием глин и песка более 30%.

Сильнопучинистые и чрезмернопучинистые: мягкопластичные глинистые, пылеватые и мелкие пески с сильным водонасыщением.

На сильнопучинистых грунтах возможно строительство небольших (1-2 этажа) деревянных домов на малозаглубленном ленточном фундаменте из монолитного железобетона. Для более тяжелых домов будет необходим комплекс работ по понижению уровня грунтовых вод, организации дренажа и водоотведения.

Чем выше стоят грунтовые воды, тем более пучинистыми будут грунты независимо от их состава. Критический для строительства фундамента уровень грунтовых вод различается для разных почв и высчитывается по формуле: нижняя граница промерзания грунта (в метрах) плюс следующее число:

• пески – 0,8-1 м
• супеси 1 – 1,5 м
• суглинки 2 – 2,5 м
• глины 2,5 – 3,5 м.

При залегании грунтовых вод ниже указанных значений они не влияют на степень пучинистости грунтов.

Вообще же сооружение ленточного фундамента на сильнопучинистых грунтах с высоким уровнем грунтовых вод считается нецелесообразным: в таких условиях лучше всего себя показывает свайно-ростверковый фундамент.

Планируя строительство, лучше всего не экономить на профессиональном обследовании грунта на вашем участке: это поможет избежать больших проблем в будущем. Услуги специалиста стоят денег, однако это вложение себя оправдывает. Спасать дом, фундамент которого деформировался из-за ошибок в оценке свойств подлежащих грунтов, обойдется гораздо дороже.

Глубина заложения фундамента – рекомендации для различных видов оснований

Каждый вид фундамента имеет свои конструктивные особенности. Фундаментные основы предназначены для строительства зданий на определенных видах грунтов с разной степенью пучинистости. Вместе с тем для различных видов фундаментных оснований имеются проверенные на практике общие рекомендации. Они помогут правильно выполнить расчет глубины заложения фундамента для одноэтажного строения, двухэтажного дома, подсобной постройки, гаражного помещения или бани.

Профессиональные строители рекомендуют обратить внимание на следующие моменты:

• минимальное расстояние от нулевой отметки до фундаментной подошвы должно составлять 50 см. При осуществлении строительства на скальных породах допускается уменьшенная глубина заложения;
• одинаковый уровень расположения фундаментных подошв рядом находящихся строений. Это обеспечивает устойчивость зданий и предотвращает непредвиденные деформации;
• высотный перепад между подошвой основания и несущим слоем почвы должен составлять не меньше 10–20 см. Это позволит передать нагрузку от массы строения на твердую грунтовую основу;
• желательно производить закладку фундамента выше зоны прохождения водоносных слоев. В таком случае отпадет необходимость в сооружении дренажной системы;
• при выполнении строительных мероприятий на площадках со слоистыми грунтами, основание должно опираться на почвенные слои с одинаковой степенью сжатия. Это предотвратит неравномерную осадку частей здания;
• глубина заложения фундамента должна превышать уровень замерзания почвы на 15–20%. Это позволит избежать отрицательного влияния на фундаментную основу морозного пучения и предотвратит усадку строения.

Нецелесообразно рыть котлован, траншею или приямок с повышенной глубиной. Это не повысит надежность основы, вызовет перерасход строительных материалов, а также увеличит площадь поверхности, на которую будет оказывать отрицательное влияние подземные воды и пучинистые почвы.

Остановимся детально на особенностях каждого вида фундамента.

Руководство для новичков

Какой глубины должен быть фундамент под дом

Определить самостоятельно, какой глубины должен быть фундамент, можно только оперируя точными цифрами и полученными в ходе геодезии данными. Строительство любого сооружения начинается именно с работ нулевого цикла.

Закладка надежного, прочного фундамента — это один из важнейших этапов возведения долговечного строения, будь то капитальный дом, баня, летний домик или сарай. Затраты на строительство такого основания обычно составляют 15—30 % от общей стоимости работ, однако исправление допущенных при его возведении ошибок обойдется во много раз дороже. Результатом неправильного выбора типа фундамента или нарушения технологии его строительства в лучшем случае может стать перекошенное крыльцо, треснувшие стекла на веранде или плохо открывающиеся двери и окна. От того, какой глубины должен быть фундамент дома, зависит очень многое, в том числе и безопасность проживания в нем без риска обрушения несущих конструкций.

Разумеется, большие расходы совсем не являются гарантией прочности. Некоторые состоятельные застройщики делают мощный фундамент, заглубленный по всему периметру на глубину промерзания, не жалея на это ни труда, ни средств, даже если предполагается строить относительно легкий дом. Затратный подход к выбору фундамента, уместный для многоэтажного дома, в индивидуальном строительстве не всегда оправдан. Более того, если сам дом легкий (брусовый, щитовой, каркасный), такая глубина фундамента под дом может оказаться ошибочной: в первую же зиму пучинистые силы грунта его неравномерно поднимут.

При выборе глубины фундамента для дома следует делать расчет на основе сбора нагрузок от конструкции здания и данных инженерно-геологических изысканий. К последним относятся исследования свойств и состава грунта, взятого из пробуренных на участке шурфов, и химический анализ воды. При постройке деревянных домов глубина таких скважин должна составлять 5 м, для кирпичных и каменных домов — 7—10 м. При этом скважин требуется как минимум четыре, хотя бы по углам будущего строения. Стоимость этих работ и экспертиз, как правило, невелика по сравнению с общей стоимостью строительства, а в сравнении с бюджетом исправления ошибок и подавно. На практике же такие расчеты проводят крайне редко и просто выбирают типовой готовый проект. Но без привязки к конкретным местности и грунту это фактически выброшенные деньги. Узнать по ним, какая глубина фундамента дома необходима в каждом конкретном случае, не реально.

Расчёт с учётом конструкции и эксплуатационных особенностей здания

Под постройками земля может промерзать больше или меньше, чем на открытых участках. Это зависит от того, отапливаются ли они в холодный период, имеют ли подвальные помещения, утеплённые перекрытия и отмостку.

Под домами сезонного использования без системы отопления грунт может промерзать на большую глубину, не имея защитного снегового покрова. Поэтому для её определения применяют повышающий коэффициент 1,1, на который умножают нормативное значение. В нашем примере она будет равна 1,53 х 1,1 = 1,68 м.

Зная, что такое глубина заложения фундамента, прибавляем к этому значению 0,1…0,2 м, и получаем искомую отметку.

Для отапливаемых зданий круглогодичного проживания применяют понижающий коэффициент, так как тепло внутри здания передаётся перекрытиям, стенам фундамента и грунту под ними, что не даёт ему промерзать на большую глубину.

Таблица для определения понижающего коэффициентаИсточник kak-sdelano.ru

Если вы строите дом с техническим полуподвалом, в котором зимой будет поддерживаться температура не менее 15 градусов, то нормативную глубину промерзания следует умножить на 0,5: 1,53 х 0,5 = 0,77 м. Это и будет минимальная глубина, на которой необходимо ставить фундамент.

Расчет ленточного фундамента для частного дома

Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.

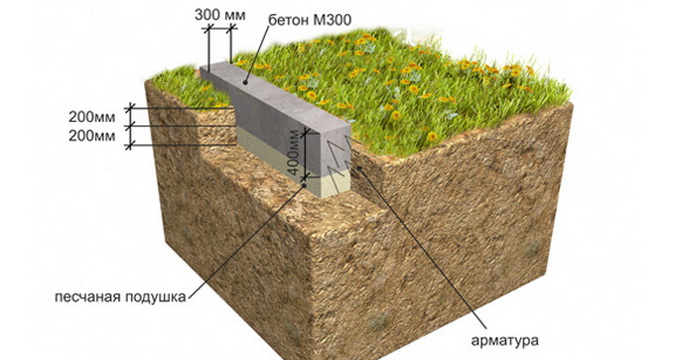

Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.

Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.

Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.

Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.

Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».

Дом на ленточном фундаменте

Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.

При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.

Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.

Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.

Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены.
На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см.

Ленточный фундамент

Фундаменты мелкого заложения, сплошные плиты

Фундаменты мелкого заложения применяют для зданий 2 и 3 категорий когда глубина промерзания низкая и заглублять подошву настолько экономически не целесообразно. Второй вариант — глубина сезонного промерзания ниже уровня грунтовых вод.

При этом, геология грунтов на участке должна позволять по природной несущей способности возводить мелко заглублённый фундамент.

Обустройство фундамента сплошной плиты по СП 50-101-2004.

Обустройство должно предусматривать дренаж, утепление отмостки, надёжную гидроизоляцию. Иногда заранее закладывается в проект усиление нижележащих грунтов методом инъекции цементным раствором, установка свай с целью удерживания фундамента от поднятия в случае вспучивания.

Эти меры достаточно эффективные, позволяют гарантировать долговечность фундамента до 50 лет. Расчёт заложения подошвы ведётся с учётом геологии распределения пластов грунта на участке.

Ширина фундамента зависит от несущей способности грунтов на которые он опирается и толщины кирпичной или блочной стены каркаса строения, расчётной по тепло потерям для данного климатического пояса.

Плитный монолитный фундамент рекомендуется возводить в густо застроенных городах и районах, например в Москве, где ограничена возможность копать глубокие котлованы. При соблюдении технологии строительства, плитный фундамент считается надёжнее других оснований.

Расчёт проводится по положениям СП 50-101-2004, сложен для не специалиста, выгоден по экономическим затратам, срокам возведения.

Более детальная информация по теме:

Как определить глубину заложения фундамента Какие факторы влияют на глубину заложения фундамента. Как определить глубину промерзания, уровень грунтовых вод. Пучинистость и методы изоляции грунтов. Глубокое и мелкое заложение ленточных фундаментов

Определение глубины заложения фундамента.

В данной статье мы рассмотрим расчет глубины заложения фундамента для частного дома, согласно указаниям СП «Основания зданий и сооружений».

Важность инженерно-геологических изысканий бесспорна, но для многих частных застройщиков эта процедура является дорогостоящей. Наши статьи будут ориентированы на людей, которые в силу каких-либо причин не могут себе позволить нанять геологов и проектировщиков, но желающих на готовых примерах разобраться с расчетами оснований, а также других элементов своего будущего дома

Определить глубину заложения фундамента в г.Москва. Рассмотрим несколько вариантов: неотапливаемый дом; отапливаемый дом без подвала с температурой в помещениях 20 о С и отапливаемый дом с неотапливаемым подвалом.

1. Первым делом нам нужно определить нормативную глубину сезонного промерзания грунтов (dfn ), в метрах, которая определяется по формуле:

где d0 — величина, в метрах, для:

— глин и суглинков — 0,23

— мелких и пылеватых песков, супесей — 0,28

— песков гравелистых, крупных и средней крупности — 0,3

— крупнообломочных грунтов — 0,34

Для неоднородного сложения грунтов d0 определяется как средневзвешенное в пределах глубины промерзания.

Mt — коэффициент, равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по таблице 5.1 СП «Строительная климатология»

Тогда нормативная глубина промерзания для Москвы, где преобладают глины и суглинки, составит:

dfn =0,23 √22,9= 1,1м

Если вы не знаете, какие грунты залегают на вашем участке, то возьмите обычный ручной бур, который продается в строительных магазинах, и пробурите 1 отверстие в центре, а лучше 4 по углам будущей постройки. В основном на территории РФ встречаются именно пучинистые суглинки и глины. В СНиПе 1962 года не было величины d0. вместо него было одно значение 23см, т.е. 0,23 метра, поэтому не будет грубой ошибкой, если вы примете именно ее.

2. После того, как определили нормативную глубину промерзания, необходимо вычислить расчетную глубину промерзания (df ).

Для этого используется формула:

kh для наружных и внутренних фундаментов неотапливаемых зданий равен 1,1, кроме районов с отрицательной среднегодовой температурой. В нашем случае годовая температура +5,4 о. Если у вас будет отрицательная годовая температура, то расчетную глубину промерзания для неотапливаемых зданий необходимо определять по СНиП «Основания и фундаменты на вечномерзлых грунтах».

kh для отапливаемых зданий определяется по таблице:

Примечание: В отапливаемых зданиях с холодным подвалом с отрицательной среднезимней температурой kh =1

Считаем расчетную глубину промерзания:

— неотапливаемое в зимний период здание df = 1,1*1,1= 1,21м. Округляем в большую сторону и принимаем df =1,25м

— отапливаемое здание без подвала, с полами по утепленному цокольному перекрытию: df = 0,7*1,1= 0,77м. Принимаем df =0,8м

— отапливаемое здание с холодным подвалом с отрицательной температурой df = 1*1,1= 1,1м. Принимаем 1,1м.

3. Определяем глубину заложения фундамента по условиям недопущения морозного пучения по таблице ниже, в зависимости от расположения уровня грунтовых вод (УВГ).

Грунты под подошвой фундамента

Глубина заложения фундаментов в зависимости от глубины расположения подземных вод dw. м, при

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от df

не зависит от df

Пески мелкие и пылеватые

Супеси с показателем текучести IL <0

Суглинки, глины, а также крупнообломочные с глинистым заполнителем при показателе текучести грунта или заполнителя IL ≥0,25

Так как без инженерно-геологических изысканий мы не можем знать глубину расположения грунтовых вод, то принимаем наихудший вариант: не менее df

Соответственно, для неотапливаемого здания d=1,25

Как рассчитать глубину заложения фундамента.

Для отапливаемого здания без подвала с полами по утепленному перекрытию d=0,8м

Для отапливаемого дома с холодным подвалом d=1,1м

После определения глубины заложения фундамента переходим к расчету оснований по второй группе предельных состояний — по деформациям. Об этом будет написана отдельная страница. Чтобы не пропустить выход новой статьи, подпишитесь на рассылку.

Глубина заложения фундамента – определяющие факторы

Определяя тип будущего фундамента, и принимая решение о заглублении опорной конструкции, учтите условия, в которых будет эксплуатироваться здание.

Важно обратить внимание на следующие моменты:

• геологические аспекты;
• воздействие климатических факторов на глубину фундамента;
• влияние конструктивных особенностей здания на уровень заложения фундамента.

До начала выполнения расчетов и выбора типа фундамента необходимо:

• выполнить мероприятия по анализу почвы на участке строительства;
• изучить ландшафт, а также тщательно расчистить строительную площадку;
• разработать план строения и рассчитать массу строительных конструкций.

На стадии сбора информации об особенностях строительной площадки следует проанализировать ряд факторов:

• характер грунта на различной глубине;
• среднестатистический объем осадков на протяжении года;
• уровень расположение водоносных слоев;
• глубину замерзания почвы;
• колебания высоты и особенности рельефа на стройплощадке.

Решение о виде фундамента и уровне его закладки принимают с учетом следующих моментов:

• особенностей здания, заложенных в проекте;
• массы строения;
• наличия цокольного помещения;
• уровня расположения подземных коммуникаций.

Средняя температура в этой местности на протяжении года и особенности климата также влияют на размер приямка под основание.

Определяя, от чего зависит глубина закладки опорных конструкций, следует обратить внимание на климатические факторы:

• для зданий, строительство которых планируется в южных широтах, необходимо обеспечить минимальное смещение подошвы траншеи от уровня почвы на 0,6 м;
• при выполнении строительных мероприятий в условиях холодного климата уровень заглубления фундаментной подошвы в почву может достигать 1,5 м.

Характер почвы оказывает серьезное влияние на глубину заложения фундамента. Чтобы правильно выполнить расчет глубины заложения фундамента следует квалифицированно определить тип почвы.

Для каждого вида грунта уровень замерзания отличается:

• сильнопучинистые грунты, к которым относятся супесчаные, суглинистые и глинистые почвы, промерзают до уровня 0,5–1 м;
• среднепучинистые песчаные почвы, содержащие включения глинистых частиц и песчаной фракции замерзают на глубину 0,6–2 м;
• не склонные к пучению почвы, содержащие песчаные частицы, супесь, суглинки и глинистые включения имеют повышенный до 1–3 м уровень промерзания.

На склонность грунта к морозному пучению влияют следующие факторы:

• концентрация влаги в почве;
• уровень расположения подземных вод во время промерзания.

Ошибка в выполнении расчетов может привести к деформации основания.

В результате этого возможны отрицательные моменты:

• усадка строения;
• появление трещин на стенах;
• нарушение общей устойчивости здания.

Наряду с характером грунта и уровнем промерзания, немаловажным фактором является рельеф местности. В строительных нормах содержатся требования по выравниванию площадки до начала строительства. Однако для участков, расположенных на наклонной местности, а также на скалистой почве не всегда имеется возможность разровнять участок застройки. В данной ситуации минимальный уровень заложения основания определяется по нижней точке наклонной площадки. Для таких условий отдают предпочтение свайной основе, а также винтовой, которая также не боится перепадов высот.

Проанализировав природные факторы, особенности здания и определив характер грунта, необходимо определиться с конструкцией фундаментной основы для будущего дома.

Возможны следующие варианты:

• мелкозаглубленный или глубокозаглубленный ленточный фундамент;
• столбчатое основание в виде свай или железобетонных колонн;
• плитная конструкция основы строения.

При правильном определении уровня закладки основы, данные виды оснований имеют повышенные показатели надежности, и обеспечивает высокую несущую способность. Рассмотрим особенности различных типов оснований, и изучим рекомендации профессионалов.

Выбор грунтовки для обработки пластика

Определение размеров подошвы фундамента

Основные размеры фундаментов малого заложения в большинстве случаев определяются исходя из расчёта оснований по деформациям

При этом принимают во внимание конструктивные соображения, характер действующих нагрузок, условие работы грунтового основания, а также их прочностные и деформативные характеристики

В соответствии с нормами проектирования конструкций все нагрузки считаются приложенными в центре тяжести подошвы фундамента. Основным методом расчёта является расчёт по деформациям, т.е. по второй группе предельных состояний. При расчёте деформаций основания с использованием расчётных схем, среднее давление под подошвой фундамента не должно превышать расчётного сопротивления грунта основания_.

1 – стена; 2 – фундаментний блок;

3 – основа; 4 – фундаментная подушка;

5 – гидроизоляция; 6 – отмостка;

7 – несущий слой; 8 – подстилающий слой.

Критерии выбора размеров подошвы фундамента базируются на условиях расчета основ о граничным состояниям. Расчет проводят в линейно –деформированной основе, которая используется при выполнении условий:

– для центрально сжатых(т.е. для наших фундаментов) Р ≤ R.

Где Р – среднее давление под подошвой фундамента внешнего напряжения;

R – расчетное сопротивление грунта основания.

Среднее давление под подошвой фундамента находят по формуле:

Где N- результирующая вертикальная сила на обрезе фундамента, кПа;

А- площадь подошвы фундамента,м 2 ;

Расчётное сопротивление грунта:

γ_c1 и γ_c2 – коэффициенты условий работы, учитывающие особенности работы различных грунтов в основании фундаментов;

=1,25 – (т.к. );

=1,2 (т.к. L/Н / – удельный вес грунта расположенного выше подошвы фундамента.

γ – удельный вес грунта расположенного под подошвой фундамента.

кН/

Примем R= 371,59

– под самонесущую стену:

( при )

Методика математического расчета глубины фундамента

Как известно, глубина заложения фундамента зависит от глубины промерзания грунта и уровня грунтовых вод. Причем первый показатель можно определить на основе математических расчетов, а второй – измерить визуально, заглянув в ближайший колодец.

Впрочем, уровень грунтовых вод влияет скорее на степень гидрозащиты строения, чем на глубину залегания основания. Ну а в особо сложных случаях влияние уровня грунтовых вод можно скорректировать за счет увеличения ширины основания. Например, на топких болотах строения возводят на монолитной плите. Поэтому в качестве основного критерия, определяющего уровень погружения фундамента в грунт, используют глубину промерзания грунта.

Для математического расчета глубины промерзания используют следующую формулу:

Где D₁ – это вычисляемая нами глубина промерзания, а D – это коэффициент, определяемый типом почвы (он изменяется в пределах от 0,23 до 0,34). Под М понимают среднемесячную температуру в вашей климатической зоне, вычисляемую по температурным наблюдениям, проводимым в зимнее время, в течение трех-четырех лет.

В итоге, глубина промерзания песчаного грунта, расположенного в климатической зоне со среднемесячной температурой в – 20 градусов по Цельсию, вычисляется следующим образом:

Ну а минимальная глубина заложения фундамента в таких условиях будет равна D₁+300 мм или 1,55 метра.

Максимальная глубина залегания фундамента определяется по высоте стен в помещениях, расположенных в цокольной (или подземной) части дома. Если такого помещения нет, то фундамент можно строить и с минимальной глубины залегания.

Последствия ошибки при определении глубины фундамента

При определении глубины залегания фундамента очень важно не отмахнуться от результатов вычислений или геологических изысканий

Причем, в данном случае, следует принять во внимание не только минимальный уровень заглубления, но и прислушаться к рекомендациям относительно максимальной глубины залегания фундамента в грунте

Проигнорировав минимальную глубину погружения фундамента в грунт можно столкнуться со всеми прелестями сезонной деформации пучения почвы, которая может вытолкнуть часть основания из грунта. В итоге, монолитный каркас, необходимый для поддержания стабильности конструкции дома, превратится в неустойчивую площадку. И стены строения просто растрескаются.

Впрочем, на максимальный предел заглубления следует обращать внимание только владельцам многоэтажных строений с габаритным подвалом или полноценным подземным этажом. Легкая, одноэтажная застройка ориентируется скорее на минимальное погружение

Поэтому, просчитывая глубину фундамента, необходимо помнить еще и о весе самого строения и соизмерять этот показатель с массой будущего основания. Только в таком случае можно избежать ошибок при определении глубины фундамента. Причем правильное определение уровня заложения основания позволит сократить расходы на обустройство фундамента в два-три раза, тем самым, уменьшив общую смету на 20-30 процентов.

Глубина промерзания, методы определения

При определении глубины заложения подошвы фундамента важную роль играет правильное определение нормативной глубины промерзания для данного района строительства. Проектные организации, для облегчения расчётов, пользуются картой с нанесёнными изотермическими линиями или таблицей, в которой указаны значения нормируемой глубины промерзания для крупных городов, регионов России.

Нормативную глубину промерзания в районе строительства ленточного фундамента можно посчитать самостоятельно по эмпирической формуле (5.3 СП 22.13330.2016) справедливой для районов с промерзанием 50 лет), степень ответственности, капитальность (ГОСТ 27751). Немалую роль в проектировании играет:

• отсутствие выше грунтов, способных нести расчётную нагрузку,
• необходимость устройства подвала для проводки коммуникаций,
• нахождение рядом крупных объектов, способных изменить расположение и свойства грунтов за время эксплуатации,
• повышенная сейсмичность.

Привязка таких зданий производится на основе глубоких инженерных расчётов с учётом правил и требований СП 22.1330.2016, с применением необходимых мер защиты фундамента от пучения, подземных и паводковых вод.

Применяемые виды защиты:

• утепление, позволяющее сохранять температуру фундамента и предотвращать обмерзание,
• дренаж на уровне основания подошвы перфорированными трубами для отвода подземных и талых вод,
• несъёмная опалубка,
• утеплённая отмостка расчётной ширины,
• утепление цоколя,
• укрепление грунтов инъекцией цементного раствора при необходимости.

Климатические и гидрогеологические факторы

На основе климатической и гидрогеологической карты можно примерно предположить степень промерзания грунта в каждом регионе. Занимаясь заложением основания, следует провести и собственные расчеты, опираясь на показатели промерзания и оттаивания в регионе, где будет проводиться строительство.

Для расчета глубины сезонного промерзания грунтов используют формулу:

d_f = k_hd_fn, где:

d_f – расчетная глубина;

k_h – коэффициент учитывающий тепловой режим используемые в зданиях и сооружениях отапливаемых и неотапливаемых (наружных, внутренних фундаментов kh = 1,1) Таблица 1 в СНиП 2.02.01-83;

d_fn – нормативная глубина.

Назначение глубины заложения ленты

Глубина вкапывания фундаментной ленты определяется по нескольким параметрам:

• наличию грунтовых вод,
• глубине промерзания почвы,
• количества этажей и массы дома, наличие подвала,
• свойствам почвы.

Глубина ленты указывает размер, на который необходимо заглубить фундамент, чтоб он создавал надежную опору дому. Фундаменты делят на два типа:

• глубокого заложения,
• незаглубленные или мелкого заложения.

Опора называется заглубленной, если она вкопана на 15-20 см ниже уровня промерзания земли.

Необходимость в свайном или свайно-ростверковом фундаменте определяется глубиной промерзания больше двух метров. Бывают случаи, когда ленту закладывают выше точки промерзания земли. Такие решения возможны лишь на почвах с нормальной несущей способностью.

Цоколь и отмостка дома должны быть утеплены. В таких ситуациях глубина основы составляет меньше одного метра.

Начиная строительство дома, проводят геологические исследования почвы. Таким образом, определаются необходимые параметры, от которых будет зависеть высота залегания фундамента. Если стоимость работ кажется внушительной, то стоит задуматься, что произойдет, если деньги, вложенные в постройку дома, будут потрачены зря, в случае разрушения новостройки из-за просадки фундамента.
