Устройство опалубки для ленточного фундамента своими руками

Содержание:

Расстояние между лагами пола: таблица для расчета шага

Зачем нужны наличники

Примеры готовых теплиц из полипропиленовых труб

Как устроить дренаж

Сейчас

Как рассчитать конструкцию опалубки

Для проведения расчетов учитывается тип выбранного материала под опалубку вокруг дома. Пример приведен для расчета деревянной конструкции.

Для работ используется стандартная доска длиной 600 см, шириной – от 10 до 15 см, толщиной – 2,5 см.

Периметр (П) будущего основания делится на длину (Д) одной доски, высота фундамента (В) делится на ширину доски (Ш), а полученные значения умножаются между собой для определения требуемого количества материала (М).

Например, П – 1500 см, Д – 600 см, высота – 35 см, ширина – 10 см.

М = П/Д × В/Ш = 1500/600 × 35/10 = 8,75 досок.

Один куб пиломатериала включает от 40 до 65 досок. К стоимости материала на опалубку следует добавить стоимость расходных крепежных элементов – гвоздей, скоб, распорок и арматурных прутьев.

Силиконовый

Преимущества и недостатки несъёмного сооружения

Чем же хороша несъёмная система?

Опалубка для бетона, железобетона, грунтовой смеси и др. славится:

• безопасностью;
• надёжностью;
• прочностью;
• лёгкостью;
• универсальностью;
• огнестойкостью;
• отличной сейсмостойкостью;
• влагостойкостью;
• не подверженностью агрессивному воздействию температурных перепадов;
• биологической пассивностью;
• высокими тепло и звукоизоляционными свойствами;
• не подверженностью механическим повреждениям;
• отсутствием излишней нагрузки;
• небольшим весом, что не требует привлечения спецтехники;
• наличием структурированной или отформованной поверхности, что позволяет отказаться от использования декоративной отделки цоколя.
• высокой скоростью сборки и заливки бетона для фундамента;
• простотой монтажа;
• относительно разумной ценой.

Имеются, понятное дело, и недостатки:

• не подходит для сооружения многоэтажных зданий;
• не используется повторно.

Ну, скажем, такие «моменты» и недостатками то сложно назвать.

Полушерстяной фетр

Список стандартных требований

Бюджетная опалубка

Если на стройке остро стоит вопрос о том, из чего сделать опалубку для фундамента максимально дешево, то наиболее дешёвым средством создания такой конструкции является использование старых дверей. Данный способ идеален для небольших объёмов заливки, позволяет снизить затраты на изготовление в разы. Сборка и подгонка имеет некоторые сложности, так как выпуклости дверей не позволяют заливать абсолютно ровный фундамент сразу, однако это проблема легко устранима. Огромным преимуществом дверной опалубки является монолитность конструкции, что позволяет снизить затраты на распорочный материал.

Сборка опалубки для монолитной плиты

Устройство монолитного фундамента предусматривает заливку бетона в горизонтальную конструкцию опалубки. Для ее возведения используются деревянные доски и влагостойкие фанерные листы.

Для самостоятельного изготовления конструкции лучше выбирать фанерные листы толщиной до 22 мм или обрезные доски толщиной от 22 до 36 мм.

Монтаж опалубки для монолитного фундамента выполняется по следующей схеме:

1. Установка вертикальных опор – телескопических ножек из металла или деревянных бревен диаметром до 12 см. Расстояние между опорами составляет 100 см, расстояние от стоек до стены – 22 см.
2. Монтаж фиксирующих ригелей на опоры, чтобы обеспечить дополнительное укрепление опалубки. Для этого можно использовать швеллеры, продольные брусья или двутавровые балки.
3. Монтаж каркаса в горизонтальном положении на установленные ригели, при этом его размеры должны соответствовать размерам будущего фундамента.
4. Регулировка опор по высоте и установка вертикальных элементов конструкции.
5. Проверка горизонтальности расположения установленной опалубки нивелиром.

В некоторых случаях поверхность каркаса застилается пленкой для создания гидроизоляционного слоя. Это обеспечит легкий демонтаж опалубки и ровную поверхность бетонного основания.

При монтаже рекомендуется отдавать предпочтение телескопическим опорам, которые отличаются надежностью, прочностью и износостойкостью. Каждый из таких элементов способен выдерживать вес до 2000 кг.

Нарушение технологии монтажа опалубки для ленточных или монолитных оснований может иметь негативные последствия, с которыми придется столкнуться владельцу здания. Спустя год после ввода в эксплуатацию могут появиться первые трещины и разломы на несущих стенах, внутренних перегородках и фундаменте, что приведет к усадке и деформации всей конструкции здания.

Многие специалисты рекомендуют доверить возведение опалубки для фундамента профессиональным строителям, которые способны на практике реализовать любой технически сложный проект. Но это не значит, что частный застройщик не сможет участвовать в строительном процессе. Главное в этом вопросе – соблюдение всех установленных правил и рекомендаций.

Изготовление и монтаж опалубки из дерева и листовых материалов

Весь процесс можно разделить на несколько этапов.

Подготовленный материал разрезаем по требуемым размерам.

Щиты можно монтировать на каркас из металла или при помощи обыкновенных поперечных стоек (при небольшой высоте щита). При наличии каркаса значительно упрощается крепление щитов между собой в одном ряду, но это утяжеляет конструкцию и делает ее более дорогой. Элементы крепятся при помощи саморезов или гвоздей с внутренней стороны или вставляются в каркас.

Устанавливаем щиты на место, производим отсыпку грунтом нижней части — это обеспечит устойчивость и предотвратит утечку бетона. Все параллельные щиты должны быть стянуты между собой специальными шпильками или проволокой.

Осуществляя монтаж опалубки стен, не забываете соединить верхние ряды перемычками. Проверяйте правильность установки каждого элемента при монтаже, кроме того, необходимо контролировать расположение опалубки относительно осей зданий, правильность углов.

В завершение производим усиление каркаса распорными откосными стойками. Монтируя опалубку, установите гильзы из труб для будущего ввода коммуникаций, диаметр гильз должен быть больше.

Монтаж опалубки из пенополистирола

Современная несъемная опалубка из этого материала отличается:

• надежностью,
• простотой сборки,
• обладает отличными теплоизоляционными качествами.

Применение такой опалубки сокращает время монтажа, она представляет собой пустотелые элементы, монтируемые по принципу конструктора. Крепление опалубки стен, ее элементов осуществляется при помощи специальных пазов на каждом блоке. Монтаж стены осуществляется в следующем порядке.

Блоки опалубки надеваются на арматуру, выпуски которой были сделаны из фундамента. В специальные пазы закладывается поперечная арматура, которая соединяет параллельные стены опалубки в каждом ряду. Пустоты блоков заполняются бетонной смесью, сделанной с применением мелких фракций наполнителей.

Не забываем контролировать уровень опалубки.

Преимуществом такой технологии является также то, что заливка стен в опалубку может осуществляться параллельно, со сдвигом во времени, обеспечивающим застывание смеси внутри блоков.

Небольшое зааключение

Как правильно собрать опалубку для ленточного фундамента из дерева: поэтапный монтаж

При возведении деревянной опалубки лучше всего прибегать к использованию обрезных плит или широкой фанеры. Дальше из этих материалов необходимо совершить сборку щитов требуемых размеров. После этого нужно устроить пазы на их внешних контурах для объединения элементов между собой. Посредством герметика или монтажной пены следует произвести обработку всех стыков. Влажность используемого дерева не должна быть большой. В высоту сделанные щиты не должны превосходить уровень ленты фундамента более чем на 50-70 мм. После проведения подготовительных работ и приобретения необходимых материалов можно приступать к сооружению самой опалубки. Действия нужно выполнять следующим образом:

1. В первую очередь требуется осуществить установку готовых щитов с внешней стороны траншеи и укрепить их раскосами, где в качестве основной фиксирующей составляющей выступает почва или укрепленные столбы. После необходимо совершить прибивание раскосов к щитам, а затем выполнить их установку с соблюдением между ними шага не меньше 1 м. Минимальное допустимое расстояние достигает 30 см для толстых оснований.
2. На следующем этапе при помощи гвоздей или уголков требуется произвести фиксацию перемычек фиксированной протяженности. Их максимальная длина не должна превышать ширины ленты возводимого основания.
3. Аналогичным образом следует выполнить монтаж внутренней части опалубки и совершить стягивание при помощи хомутов, гвоздей или других крепежей.
4. Затем требуется удостовериться в достоверности размещения всех щитов по вертикали и горизонтали. Допускается угол уклона не больше 3°. Помимо этого у них должны отсутствовать прогибы или изгибы. Регулирование щитов нужно производить посредством реек, уровня или строительного гидроуровня. Для фанеры допустимые отклонения могут достигать 0,2 см, а для деревянных досок – до 0,3 см.
5. Дальше можно совершать приготовление и заливание бетонного раствора. После его полного застывания можно выполнять демонтаж опалубки, которую при необходимости можно применять повторно.

Обратите внимание! Перед заливанием бетонного раствора нужно сделать проходы для коммуникаций, для проделывания которых применяются круглые гильзы.

Правильное размещение щитов конструкции также можно регулировать посредством нитей и проволоки обноски, а также крепежных элементов фиксированного вида. Отдавая предпочтение неразборной опалубке, рекомендуется с внутренней стороны пенополистирола выполнить фиксацию планок из древесины, в которые необходимо осуществить установку крепких крючков и арматуру гибко объединить. Таким способом крюки произведут натягивание обеих поверхностей опалубки и закрепят их в требуемом положении.

По завершении монтажа внутреннюю часть конструкции в обязательном порядке надо покрыть в несколько слоев рубероидом, предотвращающим вытекание бетонного раствора, а также обеспечивающим гидроизоляцию ленты. Гидроизоляционный материал необходимо укладывать с углов наклона вниз вблизи подушки из песка, благодаря чему удастся избежать разрыва покрытия в процессе заливки смеси. Верхнюю часть рубероида лучше всего перегибать за верхнюю кромку опалубки, закрепить посредством зажимов, шурупов или при помощи степлера. В таком случае лист способен переносить нагрузку, возникающую при заливании бетонного раствора из автомобильной бетономешалки.

Черные обои и стиль интерьера

Черные обои при правильном комбинировании удачно вписываются в любой стиль интерьера:

• в минимализме черные обои смотрятся очень удачно, особенно варианты со строгим лаконичным узором. Отлично показывает себя сочетание черного и белого, а также черного и серого;
• лофт и черный цвет – это полная гармония. Тут можно не бояться переборщить с чернотой, ведь обилие солнечного света, проходящего через огромные окна, нивелирует любые эксперименты. Выбирайте обои с рисунком под кирпич, штукатурку или дерево, дополняйте их трубами и проводами, и получайте суровый индустриальный интерьер;
• для классического стиля черный цвет – редкость, но если взять обои с вензелями и элементами позолоты, дополнить все это светлой ажурной мебелью, то можно получить очень даже интересное решение;
• черный неплохо вписывается в стиль готика, особенно хорошо смотрятся полотна с рисунками вензелей;
• для арт-деко допустимы смелые сочетания черного с яркими цветами или отражающими свет элементами.

Такие стили, как скандинавский, прованс, кантри, японский, трудно себе представить с черными обоями – этот темный оттенок там появляться может, но в очень незначительных количествах.

Литература

Требования к опалубке

Чтобы опалубка могла исправно выполнять функцию формообразования фундамента, при ее создании необходимо соблюдать базовые требования, к основным из которых, относятся:

• жесткость, обеспечивающая устойчивость к деформации под давлением залитой бетонной смеси;
• удобство и простота монтажа;
• надежная герметизация щитовых элементов, исключающая протекание сквозь них залитой смеси.

Для выполнения этих требований необходимо соблюдать установленные правила:

• заливку жидкого бетона следует проводить ниже верхнего конца опалубки на 45 – 65 мм;
• необходимо отслеживать степень прогиба конструкции опалубки, он не должен превышать по периметру 0,2 – 2 мм.
• установка опалубки должна выполняться с соблюдением геометрии конструкции, включая конфигурацию и размеры всех частей;
• для обеспечения требуемой жесткости, нужно использовать, заранее рассчитанное, количество крепежей, и провести их качественное соединение со щитовыми элементами;
• при подборе материала конструкции нужно отслеживать однородность его физических параметров. Материал должен быть влагостойким, обладать низкой адгезией с бетоном, противостоять, создаваемым раствором, нагрузкам.

Пеноизол

Это жидкий вариант пенопласта, который обладает теми же плюсами и минусами, что и твердый вариант. Преимущество его состоит в том, что он может быть залит в труднодоступные места и после застывания образует монолитное покрытие без швов.

Пеноизол

К минусам же относится то, что необходимо думать о способе подачи пеноизола для заливки, на высоких этажах это может быть проблемой. В большинстве случаев пеноизол используется на этапе строительства частных домов, при утеплении полов в многоквартирных домах удобнее использовать пенопласт и пеноплекс.

Необходимая толщина слоя пеноизола такая же, как и у твердого пенопласта.

Монтаж съемной конструкции для ленточного фундамента

Основным материалом для монтажа съемной конструкции выберем обрезную доску, толщиной 25 мм. Утверждать, что сборка из досок имеет единый алгоритм не стоит.

Изготавливаем щиты. Нужно снять размеры выкопанной траншеи. Затем, по имеющимся цифрам производится сборка щитов. Длина одного щита не должна превышать 3-4 метров, монтаж больших сооружений будет отнимать много сил. Сборка производится из обрезной доски. В качестве ребер жесткости можно использовать бруски, доски, нарезанные на необходимые размеры.

• Вбиваем по углам траншеи колышки, натягиваем между ними шнурку. Строительная нитка должна находиться немного выше предполагаемого уровня фундамента.
• По уровню, отвесу необходимо выставить колышки. Насколько глубоко вколачивать, зависит от типа почвы.
• Устанавливаем первый ряд досок, необходимо немного прихватить к вертикально расположенным кольям. Можно переходить к установке второго ряда. По окончании, проверяем разметки.

Сборка

Между щитами монтируются горизонтально расположенные распорки. Можно изготовить из подручных материалов, например, деревянных реек, пластиковых трубок, металлических прутков. Стоит соблюдать шаг между распорками около одного метра.

Фиксация короба

• В верхней части, щиты скрепляются между собой небольшими обрезками реек. Мера предохранит опалубку от деформации при заливке бетонной смеси. Элементы устанавливаются с шагом 50 см.
• Переходим к монтажу распорок. Необходимо подготовить бруски, обрезки неширокой доски. Распирающий элемент вбивается в землю, верхняя часть крепится к упорам.

Монтаж распорок

По окончании работ, проверьте правильность монтажа. Места, где обнаружатся недостатки необходимо поправить.

Выбираем инструмент с умом: ТОП-10 лучших электролобзиков

Материалы для создания несъемной опалубки

Устройство неразборной опалубки выполняется из следующих материалов: дерева, металла, железобетона и пенополистирольных плит.

Из дерева

Деревянная опалубка – самый доступный вариант, не требующий привлечения дорогостоящего монтажного оборудования. Для ее изготовления используется фанера в листах и обрезная доска. Единственным недостатком является необходимость применения вспомогательных фиксирующих элементов для усиления готовой конструкции.

Из металла

Самый долговечный и надежный вариант, для возведения которого используются листы стали толщиной до 2 мм. К преимуществам конструкции можно отнести следующее:

• позволяет возводить основание различной сложности и конфигурации благодаря гибкости металла;
• обеспечивает надежную гидроизоляционную защиту фундамента;
• подходит для возведения фундаментов ленточного и монолитного типа;
• позволяет выполнить декоративную отделку основания, возвышенного над землей.

Основными недостатками конструкции является высокая цена и сложность проведения монтажных работ.

Из железобетона

Дорогостоящий и трудоемкий вариант, для изготовления которого используются железобетонные плиты.

Существенные преимущества конструкции: возможность сокращения расхода бетонной смеси, повышенная прочность и долговечность.

К недостаткам можно отнести: большой вес и габариты плит, необходимость использования специализированного оборудования и дополнительных фиксирующих элементов для монтажа.

Из пенополистирола

Самый надежный и востребованный вариант возведения опалубки. Пенополистирол имеет следующие преимущества:

• небольшой вес;
• доступность монтажа;
• разнообразие форм;
• высокие гидро- и теплоизоляционные характеристики.

А вот основным недостатком материала является высокая цена.

Мебельный флок: достоинства и недостатки

Флок производится нанесением ворса на основу. Оптимальный по качеству и цене состав ткани – это основа из полиэстера и хлопка (65% и 35%) и нейлоновый ворс. Какими же свойствами обладает флок?

• -Одной из причин, почему используется флок для обивки мебели, является отсутствие зацепов. Как бы ни старалась кошка, основа не расползется на нити
• -Приятный на ощупь. Обивочный флок нежный словно бархат, но намного практичнее и доступнее его
• -Внешне материал поражает своей красотой
• -Длительный срок службы
• -Доступная стоимость материала
• -Большой ассортимент благодаря возможности окрашивать ткань, делать рисунки, тиснение
• -Хорошие грязеотталкивающие свойства благодаря вхождению в состав материала нейлонового ворса
• -Удобен в уходе: его можно стирать, соблюдая определенные правила.
• -Можно гладить, но только с изнаночной стороны, температура глажки 100° C.

К недостаткам флока можно отнести его боязнь к спирту, так как он может растворить клей, на котором держатся ворсинки. Поскольку при производстве использовался клей, следует быть осторожными при уходе за тканью:

• -Нельзя расправлять склеившиеся ворсинки, вы можете их оторвать от основы.
• -Флок для мебели следует чистить щеткой для ткани
• -Пятна убирать надлежит сразу же по мере появления, не давая впитываться
• -Противопоказано использование паровых очистителей и фенов
• -Стирать можно, нужно лишь делать это правильно: деликатная стирка при температуре не более 40° C, застегнутые молнии, отказ от использования отбеливателя, выбор в качестве моющего средства раствора жидкого мыла.
• -Мыть нужно аккуратно, так как могут остаться пятна на ткани
• -Мебельная ткань флок электризуется при эксплуатации, что способствует притяжению пыли на поверхность дивана, кресла и тому подобного
• -При постоянной нагрузке ткань истирается, поэтому не советуем использовать на диванах или креслах, которые используются как спальное место
• -Впитывает запах

При покрытии флока тефлоновым составом получается более прочный материал, который стирает некоторые недостатки. Данная ткань носит название тефлоновый флок или куртизан.

При сопоставлении всех плюсов и минусов становится ясно, что флок – доступный и практичный материал, который пользуется спросом при обивке мебели.

Валютная ипотека: плюсы и минусы

Что нужно знать при выборе материала для опалубки

Формирующие конструкции, используемые для заливки фундамента, можно собирать из разных материалов. На выбор типа опалубки оказывают влияние такие критерии: разновидность фундамента, его ширина, протяженность и т. п. Для сборки формы чаще всего используются следующие материалы:

• дерево;
• пенополистирол;
• металл;
• железобетон.

Дерево. Как уже говорилось выше, формы для фундамента из данного материала встречаются чаще всего. Щиты для опалубки в этом случае могут отличаться по своей конструкции. Наиболее распространено использование листовой фанеры, которая фиксируется на распорки, изготовленные из деревянной доски.

Преимуществом деревянной конструкции является ее доступность. А также стоит отметить, что стоимость такой формы довольно низкая. Деревянные элементы монтируются сравнительно легко. Все, что для этого нужно, – знать технологию работ и придерживаться ее. Для установки такой конструкции не употребляются сложные специализированные инструменты.

Опалубка из пенополистирола стала очень популярной благодаря своей практичности и функциональности

Основным недостатком опалубки для бетона, изготавливаемой из древесины, является необходимость использования дополнительных элементов. Это нужно для того, чтобы усилить конструкцию. Чаще всего такая потребность обусловлена габаритными отличиями отдельных деталей формы. Организация данной опалубки требует обязательного предварительного расчета материалов.

Пенополистирол. Второй по популярности материал. Из него изготавливаются составляющие элементы несъемной конструкции. Помимо выполнения формирующей функции, он является хорошим утеплителем, защищая фундамент здания от низкой температуры, ветра и воды. Такая конструкция легко монтируется, однако ее стоимость не слишком доступная. Проблемы могут возникнуть и при подборе отдельных составляющих элементов.

Железобетон. Люди, задающиеся вопросом о том, из чего сделать опалубку, нередко выбирают и другие, менее популярные материалы. В качестве примера можно привести железобетон. В частном строительстве такой способ практически не используется, так как окончательная стоимость работ слишком высокая. А также стоит отметить трудоемкость организации такой опалубки.

Железобетонная конструкция собирается из отдельных плит. Основным преимуществом такой опалубки является то, что ее монтаж позволяет уменьшить толщину самого фундамента.

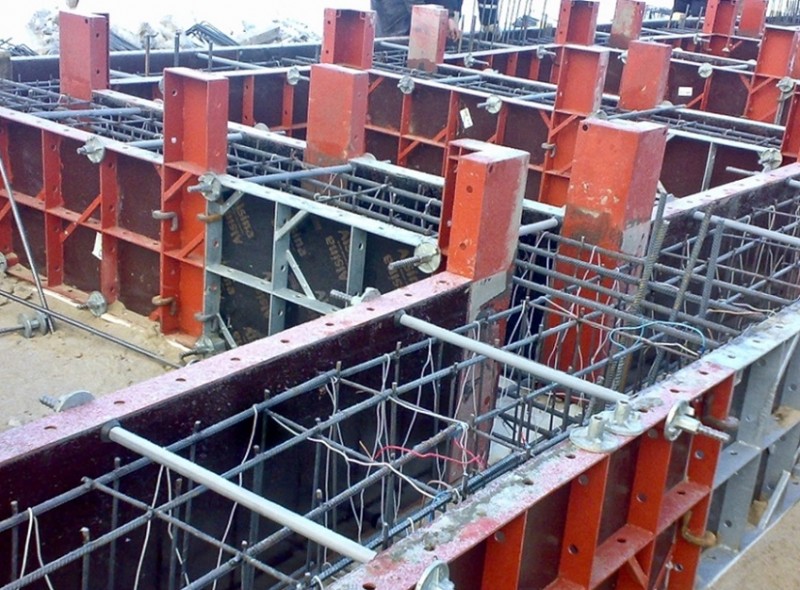

Металл. Металлическая форма является отличным вариантом в том случае, когда необходимо построить ленточный фундамент. Она также используется для монолитных конструкций. Неоспоримым достоинством этого способа является то, что при желании арматуру, укрепляющую бетон, можно приварить непосредственно к металлическим щитам опалубки. Такая конструкция отличается высокой прочностью и надежностью.

Металлические конструкции для опалубки имеют один недостаток — высокая стоимость

Еще одним преимуществом металла считается его универсальность. Такие листы можно гнуть, меняя их форму по необходимости. Недостатком такого варианта является высокая стоимость конструкции.

Опалубка для фундамента своими руками из подручных материалов

Для сборки опалубки применяются не только специализированные материалы. Например, небольшую форму для фундамента можно выполнить из подручных средств. Это могут быть старые двери, части мебели, доски, шифер и т. д. Основным преимуществом этого способа является его дешевизна.

Стоит отметить, что сконструировать такую форму достаточно сложно, так как довольно трудно подобрать нужные детали. Добиться герметичности опалубки, изготовленной из подручных средств, очень нелегко. Именно поэтому данный метод не пользуется популярностью. Его можно применять при постройке бетонного забора. Форма для ограждения, выполненная по такой технологии, требует учета возможных проблем, которые иногда возникают во время работы.

Для стягивания стенок опалубки используют специальные шпильки

При использовании любых материалов рекомендуется применять специальные шпильки для опалубки. Они необходимы для стягивания стенок конструкции. Жесткость произвольной опалубки гораздо ниже, чем данный показатель форм, собранных из специализированных деталей. При организации такого варианта повышается риск возникновения утечки раствора.

Рекомендуется учесть, что в этом случае не обойтись без дополнительных крепежных элементов. Чтобы обеспечить хорошую жесткость и устойчивость конструкции, необходимо выставить специальные расклинки и опоры. Следует помнить, что такой метод категорически нельзя использовать при организации фундамента для жилых зданий.

Дополнительные материалы

Во время монтажа опалубочной конструкции, кроме основных стройматериалов, применяют разные дополнительные приспособления. Обычно они нужны при возведении формы из дощатых щитов либо из подручного материала. Опалубка промышленного изготовления идет в комплекте со всеми крепежами.

Металлические шпильки

Они необходимы для высокого основания. С их помощи надежно фиксируют толщину фундамента ленточного типа по всей поверхности. Если высота основания не достигает 50 см, шпильки не нужны. Также их не применяют, если форма сделана из жестких листов или деревянных щитов. Шпильки удерживают стенки фундаментной формы и не допускают их распирания. Их вставляют в специальные трубки из ПВХ, в которые упираются внутренние поверхности формы после затягивания. С внешней стороны на шпильку надевают шайбы.

Раскосы

Чтобы ограждающие стенки не выгибались наружу, устанавливают раскосы. Их делают из деревянных брусков, досок. Необязательно используют новый материал. Вполне подходят старые детали или обрезки.

Беседка для дачи своими руками: виды, проекты и чертежи с фотоБеседки для дачи, сделанные своими руками, различаются конструкцией и используемыми материалами. Когда беседка – это…

Полиэтилен

Пленка из плотного полиэтилена предупреждает растекание бетонной смеси через щели в деталях формы. Очень часто самодельные элементы опалубки сколачивают из необрезной доски. Ее края неровные. В результате в щитах остаются крупные щели. Пленка их закрывает. К тому же она предупреждает сильное загрязнение деталей ограждения. Это увеличивает срок эксплуатации фундаментной формы.

Расчет опалубки для фундамента

Под расчетом в данном случае понимают вычисление необходимой толщины щитов или досок конструкции с учетом расстояния между опорами, удельной массы заливаемой смеси и способности к сопротивлению материала формы. Традиционная, самая простая конструкция опалубки представляет собой установленные на дне предварительно выкопанной траншеи щиты, удерживаемые в вертикальном положении специальными опорами.

Выбор между кольями или раскосами зависит от объема заливаемой смеси и типа грунта: для небольших фундаментных лент (250…400 мм) и плотного, не склонного к осыпанию или сползанию грунта, достаточно кольев. При наличии сомнений лучше отдать предпочтение раскосами, поскольку они способны удержать щиты на месте даже при увеличенной нагрузке.

Формула расчета толщины щитов (минимальной)

Здесь

• G – нагрузка жидкой смеси на опалубку, она принимается максимальной и определяется как произведение удельного веса бетона на толщину заливаемого слоя G = q x H. Удельный вес составляет q = 2500 кг/м.куб., H – высота фундаментной ленты в метрах;
• n – коэффициент уплотнения бетонной смеси. Если виброуплотнение не применяется, коэффициент равен единице;
• l – расстояние между опорами щитов, в метрах;
• T – сопротивление материала щитов нагрузке, для древесины принимается равным 8 х 105 кг/м.кв.

С учетом сложности самостоятельного определения марки бетона, соответственно, его плотности, а также отсутствия точных данных о сопротивлении материала щитов для опалубки, вычисления проводятся приблизительно, для усредненных значений. Обычно толщина доски принимается равной 25 мм.

Вторая часть расчета – определение необходимого количества досок заданной толщины, числа крепежных элементов. Для этих вычислений необходимо знать длину ленты фундамента, высоту заливки. Длина ленты умножается на два, поскольку щиты располагаются с обеих сторон. При устройстве ленточного фундамента со ступенью расчет проводится дважды – для первого и второго этапов заливки. Количество пиломатериалов определяется на основании данных о том, какая доска для опалубки фундамента будет использоваться (размеры).

Составление плана, подобного представленному на иллюстрации, поможет сориентироваться в более точном вычислении необходимой длины формы, числе соединительных и опорных деталей.

Требования к конструкции

Опалубка – это опорная конструкция, которая заливается бетонным раствором для формирования фундамента. Поэтому её материал и схема установки должны отвечать таким требованиям:

• Прочность. Стенки опалубки должны выдерживать давление бетона. При этом допускается небольшая равномерная деформация по всему периметру здания.
• Способность выдерживать температурно-влажностный режим, который необходим для основательного затвердения раствора. Опалубку следует выполнять из химически нейтрального материала.
• Отсутствие зазоров между элементами опалубки, сколов и щелей в материале. В случае вытекания раствора в фундаменте образуются нежелательные пустоты.
• Соответствие размеров конструкции расчётным данным.

Заключение

Фундамент — основа любой конструкции и залог её длительного срока службы, поэтому стоит максимально ответственно относиться к его подготовке и заливке. Небрежное отношение и использование ненадлежащих материалов автоматически снижает срок эксплуатации в несколько раз. Каждый хозяин в начале процесса строительства хочет в конечном результате получить крепкое и красивое строение, которое послужит ему и его детям.

Не стоит пренебрегать информацией от профессионалов при самостоятельной стройке. Наличие опытного мастера в бригаде поможет вам правильно распределить имеющиеся ресурсы и сделать прочную основу для будущего дома

Важной деталью при заливке является армирование — создание сетки из металлических прутов, которые создают мощный каркас для укрепления. Учёт всех нюансов от выбора сырья до произведения процесса наполнения коробки бетоном обязателен для получения требуемого результата

Напоследок предлагаем вам наглядно посмотреть на самостоятельное возведение опалубки для ленточного фундамента:
