План ленточного фундамента, чертеж в разрезе

Особенности

Основная причина разработки плана проекта жилого здания или промышленного строения заключается в необходимости фиксирования всех мелочей, которые могут встретиться на этапе строительства

Важно знать все нюансы работы, чтобы не допустить грубейших ошибок

Не все люди способны самостоятельно составить строительный чертеж. В таком случае лучше обратиться за помощью к профессионалам. Любой человек, обратившись в строительную компанию и предоставив для составления плана свои эскизы, может не только следить за ходом работы, но и принимать в ней активное участие. При этом заказчик должен заранее обговорить с компанией-исполнителем подробности сотрудничества, чтобы заключить взаимовыгодный договор.

Для создания проектной документации необходимо дождаться окончания составления плана строения. Для согласования проекта нужно связаться с проектной компанией, которая проверит его правильность. После этого заказчик получит полный список работ, которые понадобятся для заливки фундамента.

Создавая проект, необходимо опираться на технические характеристики будущего строения.

Разработка проекта фундамента должна производиться с учетом всех технических нормативов и условий проектирования. Необходимо использовать специальный каталог изделий и сооружений, которые производятся на заводах. Для облегчения понимания проекта все стадии проектной документации должны иметь порядковые номера.

Для простоты и легкости переноса схемы на местность нужно точно соблюдать масштабирование каждой части плана. Особо крупные выносные изображения должны иметь отдельно указанные масштабы. Общее масштабирование плана фундамента должно иметь соотношение 1: 100, 1: 200, 1: 300 и 1: 400.

Серьезно облегчить перенос чертежа на местность позволяет осевая разметка. При этом разбивочные и крайние оси должны быть нанесены не только на общий план, но и на выносные виды и отдельные элементы

Для получения детально точного чертежа важно указать расстояние между крайними и разбивочными осями

Схема армирования ленточного фундамента

Армирование ленточного фундамента-это ответственный этап, от которого зависит срок эксплуатации постройки. Армирование мелкозаглубленного и заглубленного фундаментов незначительно отличаются. В первом случае, укреплять основание значительно проще. К тому же, можно запланировать небольшой подвал. Он подходит для постройки основы для большей части деревянных зданий: дачи, бани, сельскохозяйственных построек.

Заглубленный тип фундамента закладывают под дома из камня с едиными бетонными перекрытиями или в здания, в которых планируется несколько этажей и подвалы. Конечно, в этом случае, потребуются большие финансовые вложения.

Потому как фундамент испытывает значительные нагрузки в процессе эксплуатации, необходимо армировать и верхние и нижние части. А если его высота превышает 150 мм, надо устанавить еще стальные стержни в поперечном и вертикальном направлениях. Усилить фундамент необходимо горячекатаной арматурой, диаметр которой составляет от 6 до 8 мм.

Рабочая арматура должна быть диаметром от 10 до 20 мм, а вспомогательная- от 6 до 10 мм. Пруты арматуры накладывают внахлест, для того, чтобы предотвратить наслаивание. Соединяют поперечные стержни с продольными специальными хомутами. Продольную арматуру следует расположить внутри сборного каркаса. После установки стержней, их необходимо связать. Это делается для того, чтобы в будущем на фундаменте не образовывались трещины и сколы.

Распределение арматуры выполняется в соответствии со строительными нормами СНиП 52-01-2003. В данном положении указывается, что дистанция между вертикально расположенными прутами рассчитывается, исходя из наполнителя бетона и способа его укладки. Правило, регулируемое в СНиП 52-01-2003, указывает нормы укладки продольных прутов: расстояние между ними не должно быть больше 40 см.

Сложные участки схемы

Если вы планируете возводить капитальное и масштабное сооружение, то оно наверняка потребует создание сложного сборного или монолитного основания. Как правило, такие схемы невозможно уместить на одном чертеже. Поэтому специалисты в строительной индустрии настоятельно рекомендуют разрабатывать отдельные схемы сложных участков. Как вариант, можно нанести на главный план дополнительные осевые линии и обозначение сечения (при необходимости), а также создать крупные разрезы на листе, предварительно сделав отметку об этом. Кроме того, в зависимости от степени сечения рекомендуется выбирать масштаб 1 к 20, 1 к 25, либо 1 к 50, для того, чтобы максимально приблизить разрез и сложные конструкционные элементы.

Подготовительные мероприятия

Приняв решение самостоятельно выполнять работы по фиксации стальных прутков, выполните подготовительные работы:

• Рассчитайте нагрузку, которую будет воспринимать будущее основание. Учитывая серьезность задачи, воспользуйтесь услугами профессионалов.
• Руководствуясь результатами расчетов, подберите необходимую марку и диаметр стержней, который не должен быть меньше 12-14 миллиметров. Применение прутков, класса A3 позволит при изготовлении каркаса осуществлять их изгиб на 90⁰ без появления трещин, а стержней класса А2 – на угол, превышающий 90 ⁰, с сохранением их целостности.
• Рассчитайте потребность в вязальной проволоке и стальных прутьях. Основание для определения общего объема материала – схема вязки арматуры для ленточного фундамента.
• Позаботьтесь о помощниках, так как процесс вязки достаточно трудоемкий и утомительный.

Зависимость от размеров сооружения

Конструкторы рассчитывают параметры фундамента, при этом учитывают различные условия влияния. Размер дома и его функциональность является основополагающим фактором для выбора типа опоры и его размеров. Для промышленных объектов выбирают мощный фундамент, который сможет равномерно передавать давление на грунт от вибрации оборудования, толчков и электромагнитных колебаний.

Если под домом слабый грунт, его усиливают, чтобы сократить объем материалов на устройство основания дома. В проекте предусматривают систему отвода почвенной влаги от подземной части и гидроизоляционные оболочки. Защитные слои показывают на чертеже, о материалах и объемах информируют в пояснительной записке.

Устройство

Как уже говорилось, плитный фундамент не требует большого заглубления, под него роется небольшой глубины котлован по своим размерам соответствующий плите. Далее дно котлована засыпается слоем утрамбованного грунта, который дополнительно приминается и выравнивается.

Следующий слой – песчаная «подушка», которая помогает правильно и равномерно распределить нагрузку. Особенности материала (мелкие песчинки) предотвращают крен фундамента и его просадки, а также нивелирует последствия пучения грунта. Чистый песок можно также заменять песчано-гравийной смесью или несколькими слоями гравия различной фракции.

Поверх слоя песка укладывается геотекстиль, выполняющий армирующую и гидроизолирующую функцию.

Существует также вариант предварительной гидроизоляции, когда монтаж геотекстиля ведется сразу по котловану – он укладывается непосредственно на утрамбованный грунт. Поверх него укладывается песчаная «подушка». Подобный вариант устройства актуален для нестабильных заболоченных грунтов. В ряде случаев геотекстиль может укладываться между песчано-гравийными слоями. Обычно вниз насыпают щебень или гравий крупной фракции, сверху – геотекстиль, на который насыпается песок. Для устойчивости нижнего гравийного слоя под него также может насыпаться некоторое количество песка. Подобная технология строительства позволяет обеспечить лучший дренаж участка под фундамент.

Следующий слой не всегда укладывают даже профессиональные строители в силу стремления сократить смету и ускорить сроки монтажа. Однако это не означает, что данный слой не имеет своего функционала. Речь идет о тонком бетонном слое, раствор которого заливается по маякам. Предварительное бетонирование позволяет добиться идеального уровня, а значит, и точности геометрии всей конструкции. Кроме того, по бетонной прослойке легче вести утепление и гидроизоляцию пола.

Следующий слой – финишная гидроизоляция, которая выполняется с использованием рулонных битумных материалов. Они клеятся или наплавляются в несколько слоев и внахлест. Под слой рулонного материала может наноситься битумная мастика.

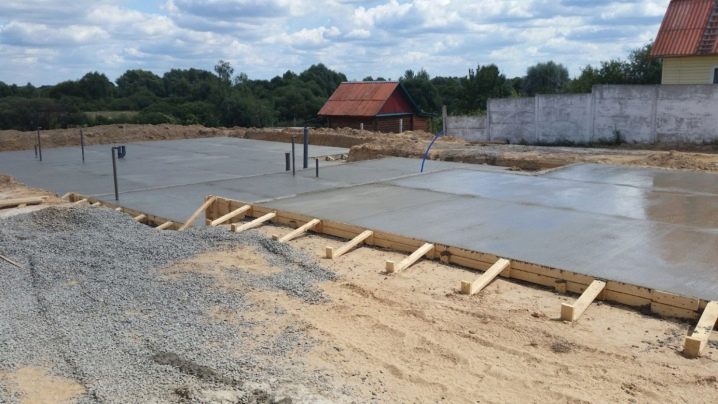

После выполнения гидроизоляционных работ монтируется железобетонный монолит. Стандартное армирование ведется в 2 уровня с переплетением посредством вертикальных армирующих элементов.

В ряде случаев приведенная типовая схема монолитного фундамента может меняться. Так, при совпадении бетонного уровня с линией грунта прибегают к увеличению толщины плиты или использованию ребер жесткости. Оба способа позволяют защитить бетон от воздействия влаги, но первый обойдется значительно дороже. В связи с этим чаще прибегают к установке ребер жесткости, которые заливаются под несущими и внутренними стенами. Кроме защиты от влаги, такая конструкция позволяет организовать полуподвальное помещение на монолитном железобетонном основании.

Для хозяйственных построек можно использовать плитный сборный фундамент. Он представляет собой не монолитную плиту, а собирается из «квадратов», которые вплотную укладываются на подготовленное основание. Подобная конструкция характеризуется меньшей трудоемкостью монтажа, однако уступает монолитному аналогу по своей надежности, а потому не рекомендована для жилых объектов.

Зависимость от размеров сооружения

Конструкторы рассчитывают параметры фундамента, при этом учитывают различные условия влияния. Размер дома и его функциональность является основополагающим фактором для выбора типа опоры и его размеров. Для промышленных объектов выбирают мощный фундамент, который сможет равномерно передавать давление на грунт от вибрации оборудования, толчков и электромагнитных колебаний.

Если под домом слабый грунт, его усиливают, чтобы сократить объем материалов на устройство основания дома. В проекте предусматривают систему отвода почвенной влаги от подземной части и гидроизоляционные оболочки. Защитные слои показывают на чертеже, о материалах и объемах информируют в пояснительной записке.

Схема армирования ленточного фундамента

Армирование ленточного фундамента-это ответственный этап, от которого зависит срок эксплуатации постройки. Армирование мелкозаглубленного и заглубленного фундаментов незначительно отличаются. В первом случае, укреплять основание значительно проще. К тому же, можно запланировать небольшой подвал. Он подходит для постройки основы для большей части деревянных зданий: дачи, бани, сельскохозяйственных построек.

Заглубленный тип фундамента закладывают под дома из камня с едиными бетонными перекрытиями или в здания, в которых планируется несколько этажей и подвалы. Конечно, в этом случае, потребуются большие финансовые вложения.

Потому как фундамент испытывает значительные нагрузки в процессе эксплуатации, необходимо армировать и верхние и нижние части. А если его высота превышает 150 мм, надо устанавить еще стальные стержни в поперечном и вертикальном направлениях. Усилить фундамент необходимо горячекатаной арматурой, диаметр которой составляет от 6 до 8 мм.

Рабочая арматура должна быть диаметром от 10 до 20 мм, а вспомогательная- от 6 до 10 мм. Пруты арматуры накладывают внахлест, для того, чтобы предотвратить наслаивание. Соединяют поперечные стержни с продольными специальными хомутами. Продольную арматуру следует расположить внутри сборного каркаса. После установки стержней, их необходимо связать. Это делается для того, чтобы в будущем на фундаменте не образовывались трещины и сколы.

Распределение арматуры выполняется в соответствии со строительными нормами СНиП 52-01-2003. В данном положении указывается, что дистанция между вертикально расположенными прутами рассчитывается, исходя из наполнителя бетона и способа его укладки.  Правило, регулируемое в СНиП 52-01-2003, указывает нормы укладки продольных прутов: расстояние между ними не должно быть больше 40 см.

Как выбрать?

Как бы тщательно ни была выполнена подбетонка, дренаж, если тип основного фундамента избран неправильно, все эти работы и конструкции окажутся почти бесполезными. Когда строительная площадка сложена легко движущейся мокрой глиной или пылящим песком, склонным к глубокому промерзанию, не стоит выбирать ленточный фундамент. Как только наступит весна, морозное пучение сменится опусканием. Это неизбежно повлечет возникновение трещин и даже разломов. Что хуже всего, даже немедленный ремонт по всем правилам с использованием адекватных инструментов и материалов уже окажется бессилен.

Но если подобных проблем с грунтами нет, лента имеет явное преимущество — ускоренный монтаж даже без помощи профессионалов. Потому именно ее рекомендуют рассматривать в первую очередь для жилого дома, дворовых построек и бань. Монолитный ленточный фундамент из бетона способен проработать до 150 лет, и при этом смонтировать его смогут все, даже не тратя деньги на аренду мощных строительных машин. Плата за ленту очень велика, и смонтировать ее в холодные месяцы нельзя.

Проблемные грунты, встречающиеся довольно часто, особенно в районах нового освоения, легко «победить», используя плиту. Скорость ее монтажа при одинаковом уровне подготовки та же самая, что и у ленточного основания. Плитные подложки уверенно заливаются за 1-2 месяца собственными силами. Точнее, заливка происходит быстрее, но много времени требует застывание смеси. При подъеме и спуске постройки на плите движутся равномерно, и это исключает опасность их разрушения.

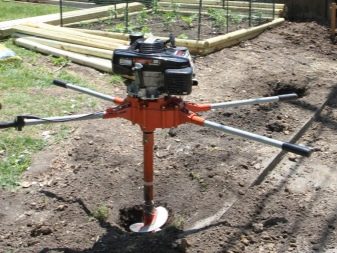

Решение проблемы сложного грунта возможно и за счет свай. Буронабивной тип их монтируется исключительно при помощи специальной техники, причем весьма разнообразной — потребуются и перекачивающие бетон системы, и грузоподъемники, и бурильные аппараты. Если планируется обустроить вокруг свайных опор замок из глины, подавать ее придется особыми насосами. Конечно, использование целого парка машин и привлечение нескольких профессионалов заметно удорожает строительные работы.

Выбор сборного фундамента: на что обратить внимание

Если жители запада сборному основанию предпочитают монолитное ленточное, то в РБ дела обстоят немного иначе. Сборная конструкция позволяет значительно ускорить строительство: минимальное время на работу и простота монтажа. Также для работы нет необходимости искать высококвалифицированных специалистов.

Устройство ленточного основания может гарантировать продолжительное время службы сооружения, но при условии соблюдения всех строительных моментов. Этого можно достичь только в случае, если на руках есть чертеж, составленный специалистом – позволит выполнить работу с учетом каждой мелочи. Проблема в том, что сборный фундамент рационально использовать только на грунтах с минимальным содержанием влаги – при ее наличии в стыках блоков будет образовываться сырость.

Проводя устройство сборного фундамента нужно учитывать, что вне зависимости от того, кем был составлен чертеж и какой уровень его исполнения, в конструкции основания возможно образование промежутка, в который не будет помещаться блок. Способы решения проблемы:

1. Подрубить железобетонный элемент до размера, который позволит его установить в пустующее пространство.
2. Промежуток можно заполнить другим строительным материалом (например, кирпичом) и залить бетоном.

Перед тем, как начать проводить монтаж основания из блоков, нужно определить его вид, основываясь на конкретной ситуации. Можно выбрать заглубленный или мелкозаглубленный, с опорной подушкой или сборный.

Устройство заглубленного основания проводится на глубине ниже промерзания грунта, при этом устраивается подушка для его опоры и проводится смазка каждого блока цементом перед укладкой. Монтаж мелкозаглубленного фундамента аналогичен заглубленному, за исключением глубины – он располагается выше уровня промерзания почвы.

Септик с биофильтром

Продолжаем наше движение от общего к частному. Давайте теперь подробнее разберем принципы работы разных биосептиков. Начнем с варианта с биофильтром.

Конструкция с биофильтром

Конечно же, бактерии перерабатывают твердые отходы в ил, но полностью убрать все продукты они не в состоянии, поэтому периодически очищать придется и такой септик тоже, но делать это придется очень редко. При этом учитывайте, что откачиваться уже будут, фактически, не фекалии, а торф, который не имеет такого сильного запаха, и может использоваться в качестве органических удобрений для вашего огорода.

Биофильтры, про которые мы уже упомянули вскользь ранее, являются ограниченной зоной, внутри которой находятся и живут колонии бактерий. Представляет он собой резервуар, заполненный инертным к гниению и химическому воздействию веществом – используются капроновые нити, кокс, ракушечник пенопласт и прочее. Наполнитель называется засыпкой, на нем и проживают бактерии, которые выглядят как склизкий налет на материале. Такое строение помогает фильтру выполнять еще и механическую очистку стоков, не пропуская крупные твердые отходы.

Принцип работы септика с биофильтром

Перед биофильтром находится отстойник, в котором также происходят процессы переработки отходов – именно там будет основной объем ила. Под биофильтром располагается накопительная емкость, в которую после очистки переходит вода. Дальше стоки могут сливаться в грунт или проходить камеры доочистки – зависит от конструкции конкретного септика.

Навигация по записям

Армирование

Специфика бетона состоит в неспособности выдерживать растягивающие нагрузки. Это значительно снижает сопротивляемость ленты на изгиб. Для исправления ситуации используется арматурный каркас, принимающий нагрузки на себя и предохраняющий основание от образования трещин.

Армпояс состоит из горизонтальных (рабочих) стержней, выполняющих основную задачу, и вертикальных элементов, нужных на этапе сборки и заливки. Они лишь поддерживают рабочие стержни в нужном положении, после затвердения бетона свои функции завершают.

Рабочие стержни выбираются исходя из ширины ленты, приблизительное соотношение параметров обычно следующее:

• Лента 30 см — арматура 12 мм.
• Лента 40 см — арматура 14 мм.
• Лента 50 см — арматура 16 мм.

Эти пропорции средние, в некоторых случаях требуется более точный расчет, который выполняется либо специалистами, либо с помощью онлайн-калькуляторов.

Соединение элементов армпояса производится методом вязки отожженной стальной проволокой. Выполняется обычная скрутка, для которой используется специальный крючок.

Кусок проволоки, сложенный пополам, заводится диагонально под соединение, концы поднимаются вверх, петля захватывается крючком и через свободный конец производится 4-6 оборотов.

Прутки прочно соединяются между собой. Вязка выгодна тем, что никакого оборудования или электропитания не требуется, навык приобретается очень быстро, а качество соединения достаточно высокое.

Какие схемы существуют?

Существует две установленные схемы продольной установке арматуры:

• В четыре прута;
• В шесть прутьев.

Если принять ширину основания для фундамента более чем 500 мм, то используется вторая схема. Это зависит от норм, которые предписывают рядом расположенные стержни укладывать с интервалом 400 мм друг от друга.

Боковая продольная арматура должна отходить от бетонных стенок на 50-70 мм. Это способствует сохранению защитного слоя бетона на каркасе.

При возведении фундамента любой высоты применяется два пояса армирования:

• Верхний.
• Нижний.

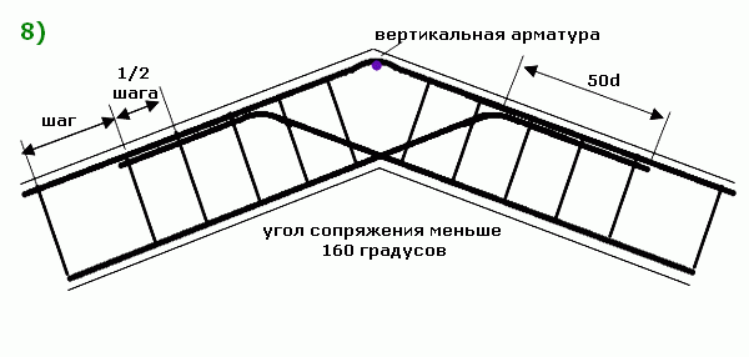

Типовые схемы по устройству углов и Т-образных примыканий применяются хомуты:

• В виде «Г» элементов.
• В виде «П» элементов.

На рисунке изображен чертеж схемы армирования ленточного фундамента с применением Г и П элементов:

Гнутые элементы должны быть продолжением основных продольных прутьев и «наслаиваться» на них на 600-700 мм, но не короче 50 диаметров арматуры. Шаг арматуры в местах расположения углов вычисляется по соотношению: 0,75 х высоты фундамента.

Выбор и расчет

При армировании необходимо использовать арматуру класса АIII. Она отличается рифленой поверхностью. Ее применяют для продольных и поперечных хлыстов, а также в упрочнении углов.

Такой тип, по сравнению с гладкой, имеет лучшую сцепляющую способность с бетоном. Гладкие класса АI применяют для вертикальных элементов.

Допустимо применять только горячекатаную сталь марок:

• Ст3кп;
• 35ГС;
• 35Г2С;
• 32Г2Рпс;
• 22Х2Г2АЮ;
• 22Х2Г2Р;
• 80С;
• 20ХГ2Ц.

В настоящее время помимо стандартных металлических прутков применяют арматуру из стеклопластика. Ее прочность выше, чем у стальной. Но такой тип чаще используется в крупногабаритном строительстве для уменьшения нагрузки.

Упрощенный план расчета:

1. Чтобы рассчитать сечение рабочих прутьев необходимо взять 0,1% площади сечения фундамента, а именно, для фундамента длиной:

   • менее 3м применимо сечение в 10мм;
2. более 3м — сечение необходимо применять не менее 12 мм, но не более 40 мм.
3. Горизонтальная арматура составляет более 25% толщины рабочего прутка (минимальное значение 6 мм).
4. Вертикальные стержни рассчитываются согласно высоты фундамента:
   • менее 0,8м принимается сечение в 6мм;
5. более 0,8м принимается сечение в 8мм и более.

Данные формулы применимы только при возведении небольших построек. Габаритные строения в соответствие со СНиП требуют учитывать запас арматуры для обеспечения достаточной прочности.

Еще больше информации о расчете арматуры в видео:

Способ работы с виброрейкой

Как правильно сделать ленточный фундамент

Процесс разделен на несколько шагов, каждый из которых определяет качество и надёжность дальнейшего строительства. Рассмотрим все этапы подробнее.

Расчёты и разметка

Выбор ленточного фундамента хотя и удачен в подавляющем большинстве случаев, но требует геологического уточнения. Его нежелательно строить на грунте с высокой пучинистостью. И чтобы определиться, подходит ли участку ленточный фундамент и какой глубины его делать, лучше всего обратиться к профессиональным геологам, которые сделают анализ грунта и вынесут решение. При обнаружении неглубоко залегающих грунтовых вод также стоит подумать об организации дренажа, чтобы фундамент не подмывало.

Окончательно определившись с типом фундамента, необходимо разметить его контуры на участке. Делается это с использованием подручных средств – колышков из дерева или арматуры и направляющих – верёвки, лески, нити. Очерчиваются контуры внешних и внутренних границ фундамента, после чего разметка проверяется с помощью сравнения диагоналей.

Подготовка котлована

По размеченным контурам будущих стен копаются траншеи. Делать это можно вручную или с использованием техники (экскаватора): первый вариант надёжнее, второй – быстрее. Глубину траншеи измеряют в самой низкой точке участка. Дно и стены должны быть ровными, это нужно постоянно контролировать с помощью уровня или нивелира.

Траншея капается обычно на 15-30 сантиметров глубже уровня фундамента – такое расстояние потребуется для подготовки основания под ленту. Сначала засыпается песок, после гравий, эта «подушка» улучшит распределение веса конструкции по грунту. Поверх обычно выстилаются листы рубероида – для гидроизоляции.

Ширина траншеи должна учитывать ширину будущего фундамента, которая, в свою очередь, должна быть не меньше толщины стены. В мягких грунтах траншею роют с запасом, в плотных – почти впритык, учитывая толщину опалубки.

Иногда вместо траншеи вырывают котлован – если требуется заменить слишком пучинистую почву или для обустройства подвала, цокольного этажа. Стенки котлована в таком случае укрепляются откосами с деревянными подпорками.

Монтаж опалубки

Традиционно материалом для этой цели служат доски (25-50мм), которые располагают ровной стороной внутрь траншеи. Опалубка монтируется как под землёй, так и возвышается над ней, чтобы бетон сформировал выступающий цоколь.

Около 10-15 лет назад вместо столярной начали использовать несъёмную опалубки из полимерных материалов. Её гораздо проще монтировать. Ещё одно преимущество – теплоизоляционные свойства такого материала.

Арматур и бетон

В траншею устанавливается арматурный каркас – совокупность вертикальных и горизонтальных прутов.

Вертикальные пруты устанавливаются так, чтобы арматура не касалась стенок опалубки – металл должен полностью скрыться под бетоном во избежание коррозии. Чтобы узнать точное количество, диаметр арматуры, расстояние между прутьями необходимо произвести расчеты (это тема для следующей статьи). На этом этапе нужно предусмотреть разъёмы под коммуникации: проложите трубы нужного диаметра там, где будут проходить водопровод и канализация.

После сбора арматурного каркаса можно заливать бетон. Он готовится из песка, щебня и цемента марок М-200, М-250 или М-300. Бетон нужно заливать равномерно и постоянно утрамбовывать. Работу нужно провести непрерывно, что обеспечивает монолитность фундамента.

После заливки бетона необходимо дать ему устояться, то есть набрать свою проектную прочность. Опалубку рекомендуется снимать не раньше, чем фундамент затвердеет наполовину. Этот процесс длится от 3 дней при +30 градусах до двух недель при температуре едва выше нуля.

Некоторые дожидаются полного застывания – после 28 дней он получает 99% своей прочности и процесс замедляется настолько, что последний процент набирается годами. К этому времени опалубку можно снимать смело при любых погодных условиях.

Гидроизоляция, утепление и обратная засыпка

Утепление можно произвести различными способами, все зависит от ваших финансовых возможностей:

• пенопластом – экономный и универсальный способ;
• пенополистеролом – его свойства сходны с пенопластом;
• пенополиуретаном – наносится на фундамент как аэрозоль, хорошо утепляет, но из-за токсичности нужно сразу закрыть землёй.

Последним этапом становится засыпка грунта — оставшиеся после всех работ полости засыпают вынутым землей или же песком, который утрамбовывают.

Надеюсь вы посмотрели видео, где показано поэтапное строительство ленточного фундамента, хотя он не совсем обычный.

Дополнительная документация

Помимо основной документации, прилагаемой к плану основания дома, нужно включить в комплект следующие документы:

• сводную спецификацию, в которой указаны требования ко всем элементам, расположенным ниже нулевой отметки;
• развертку и план монтажа сборных опор;
• схему армирования участка с учетом нагрузки здания на основание;
• схемы расположения гидро- и теплоизоляционных слоев;
• таблицы с указанием эксплуатационных характеристик опор основания;
• данные о расположении откосов.

Для получения надежного и долговечного фундамента необходимо использовать квалифицированный подход и точный расчет. Попытка сэкономить на разработке проекта неизбежно приведет к образованию дефектов, которые в итоге потребуют дополнительных денежных трат.

О том, как самостоятельно создать проект дома, смотрите в следующем видео.

Особенности чертежа ленточного фундамента

Ленточное основание представляет собой бетонную ленту, которая проходит по всему периметру будущей постройки. Оно чаще всего используется в дачном строительстве, так как позволяет в короткий срок возвести фундамент на любом типе грунта. Такой тип фундамента является универсальным.

Ленточное основание может использоваться:

• для зданий из бетона кирпича и камня;
• для построек с тяжелым перекрытием (сборных железобетонных или монолитных, металлических);
• если участок состоит из разного типа грунта (например, одна часть — песок, а другая – пучинистые суглинки);
• если запланирован в здании цокольный этаж или подвальное помещение.

Ленточные фундаменты популярны среди частных домостроителей в силу своей технологической простоты исполнения

Ленточные фундаменты подразделяются на: сборные, монолитные, бутовые.

На этапе планирования необходимо правильно выбрать необходимые элементы для армировки и их количество. Поэтому рекомендуется составить подробный чертеж будущего фундамента с выбранной схемой. Если допустить ошибку на этапе проектирования (сэкономив строительный материал, неправильно спроектировав конструкцию, выполнив неточно чертеж), это может привести впоследствии к отрицательным последствиям.

Чаще всего сталкиваются с такими проблемами, возникающими из-за неправильно выполненного чертежа:

• перекос;
• недостаточное количество материала;
• деформации разного рода;
• неравномерные осадки;
• появление трещин и т.д.

Расчет количества элементов, правильно выполненный чертеж и следование ему на всех этапах позволит возвести прочную и долговечную конструкцию. Для того, чтобы выполнить расчет количества арматуры ленточного фундамента проще всего воспользоваться онлайн калькулятором или специальной программой.

Проводим расчеты самостоятельно

Уверяем вас, что сегодня в сети предоставлено достаточное количество информации для того, чтобы максимально провести все необходимые расчеты. Для этого совершенно не обязательно быть инженером и иметь техническое образование. При ответственном подходе к вопросу, а также будучи наблюдательным и внимательным человеком, с легкостью можно рассчитать все критерии, необходимые для создания, к примеру, ленточного основания для нежилого сооружения либо ограждающей конструкции

Важно учитывать следующее:

• Вертикальное воздействие на грунт;
• Нагрузку веса основной конструкции на основание;
• Вес крыши и стропильной системы (но только в том случае, если вы собираетесь возводить сарай или нежилой флигель);
• Создавая чертеж фундамента, для того, чтобы исключить погрешности, результаты необходимо умножить на «2%». Это поможет перестраховаться от возможных недочетов в процессе самостоятельного проектирования.

Определение степени заглубления

Как уже было сказано, глубина траншеи для создания ленточного типа основания рассчитывается в зависимости от сферы применения опор. Сегодня пользуются популярностью 2 основных типа конструкций – глубоко- и мелкозаглубленные. После того, как вы определитесь, какому из вариантов стоит отдать предпочтение, должно быть сделано соответствующее обозначение на плане.

Первый вид основания отличается усиленным армированием и является отличным выбором для больших сооружений, проект которых подразумевает создание подвальных помещений, мансарды или же тяжелых перегородок. Считается, что наиболее оптимальным показателем степени заглубления траншеи для ленты является показатель, который на 20-25 метров превышает уровень глубины промерзания грунта конкретного региона.
На чертежах непременно содержится информация о том, насколько глубоко будет заглублена лента

Важно помнить, что количество расходных материалов для формирования заглубленных опор на порядок больше.

Дополнительный чертеж (сложное армирование)

Планирование разных типов фундамента

Существует несколько видов фундамента, которые имеют свои индивидуальные особенности.

Ленточный фундамент

Требует опоры на непучинистый грунт с отведенной влагой и компенсированной силой морозного пучения. Для получения долговечного основания нужно узнать состав почвы и выявить глубину расположения грунтовых вод, чтобы произвести специальный расчет сечения арматуры и ленты.

Создавая план опоры дома, нужно указать конфигурацию сечения, расположение инженерных коммуникаций, вид подбетонка и глубину закладки опор. Для получения максимально точного чертежа необходимо также правильно указать координаты и параметры блока отсчета. Монтаж основания начинается с установки отсчетного блока, а уже потом крепятся другие элементы.

Свайный фундамент

Должен состоять из разметки свайного поля с указанием осей координат. На чертеже должно быть отмечено положение всех опор, которые необходимы для создания этого типа основания.

Сложнее всего исполнить ростверковый фундамент, так как он должен состоять из схемы монтажа ростверка и пояснительных записок об используемых материалах. Однако такой вид свайного основания считается более надежным и долговечным, так как его конструкция позволяет равномерно распределять вес постройки на опору.

Плитный фундамент

Должен состоять из схемы армирования, тепло- и гидроизоляционных систем. Его монтаж можно произвести на близком расположении к поверхности почвы, что позволит избежать влияния морозного вспучивания земли на сооружение.

План монолитного плотного фундамента должен состоять из схемы расположения уплотненного грунта, специальной утрамбованной «подушки», слоя дорнита и бетона, а также слоя гидро- и теплоизоляции. Поверх гидроизоляционных материалов укладывается монолитная плита и армирующий пояс бетонной плиты, которые тоже должны быть указаны на чертеже.

Планировка ленточного и свайного основания должна состоять из сечений, предназначенных для уточнения плана. На сечениях должны быть отображены опорные контуры, гидроизоляционные слои, отмостка и размеры уступов.

Ленточный тип требует указания уровней, включающих в себя поверхность земли, подошву фундамента и обрез.
