Отечественные производители солнечных коллекторов для дома

Популярным производителем солнечных коллекторов является компания Новый полюс, которая предлагает широкий ассортимент моделей по демократичным ценам. Особое место занимают плоские устройства, выполненные из алюминия. Теплоноситель циркулирует по медным трубкам, оснащенным двойной изоляционной защитой, благодаря чему обеспечивается эффективная работа системы при низких температурах.

Отечественная компания Новый полюс предлагает широкий ассортимент коллекторов.

Оборудование для отопления дома можно приобрести в комплекте с накопительным баком, контроллером температуры и циркуляционным насосом. Средняя цена солнечного коллектора составит 20-22 тыс. руб.

Другим успешным производителем преобразователей солнечной энергии в тепловую является компания АльтЭнергия, которая выпускает плоские и вакуумные коллекторы. Первый вариант изделий может поставляться совместно с бойлером объемом 200-500 л, который работает по принципу косвенного нагрева. Вакуумные коллекторы комплектуются накопительными емкостями на 100-1000 л и циркуляционными насосами.

Обратите внимание! Продукция от компании АльтЭнергия проходит сертификацию в Германии.

Плоское устройство будет стоить около 13 тыс. руб. Цена вакуумного солнечного коллектора составит 35-50 тыс. руб.

Плоский солнечный коллектор от АльтЭнергия будет стоить около 13 тыс. рублей.

Отечественный производитель АНДИ Групп специализируется на изготовлении коллекторов вакуумного типа. Главной особенностью изделия является их возможность адаптироваться к сложным погодным условиям. Коллекторы способны преобразовывать энергию даже в пасмурные дни. Каждая колба имеет трехслойное покрытие, благодаря которому обеспечивается максимальное поглощение солнечного излучения. Купить солнечный коллектор можно в среднем за 25-35 тыс. руб.

Компания НПО Машиностроения выпускает ряд солнечных коллекторов, которые отличаются простой модификацией, функциональностью и доступной стоимостью. При изготовлении изделий задействуют новейшие технологии. Отличительной чертой коллекторов является наличие многослойного поглотителя, который наносится на абсорбер способом магнитного напыления. Данный слой способствует максимальному захвату и удержанию солнечной энергии, благодаря чему КПД устройств составляет 85-90%. Купить гелиосистему можно за 15-20 тыс. руб.

Плюсы и минусы

Как у любого технического устройства, так и у солнечного коллектора, есть свои плюсы и минусы, как по возможности использования и эксплуатации, так и по иным параметрам и показателям. В зависимости от конструкции устройства, плюсы и минусы, разнятся, поэтому необходимо их рассмотреть в отдельности друг от друга.

Плоские солнечные коллекторы.

Достоинства использования:

1. При использовании в южных регионах с теплым климатом, наилучшие показатели в соотношении цена – производительность;
2. При осадках в виде снега, имеют способность к самоочищению;
3. Обладают высоким КПД, при использовании в летний период;
4. Относительно низкая стоимость, в сравнении с аналогами другой конструкции.

Недостатками являются:

1. Значительные тепловые потери, вызванные конструктивными особенностями устройства;
2. Низкий КПД при работе в осенне-весенний период;
3. Сложность транспортировки и монтажа готовых изделий;
4. Высокая парусность конструкции, создает опасность повреждения ее элементов, в процессе эксплуатации;
5. Сложность и трудозатратность выполнения ремонтных работ.

Вакуумные солнечные коллекторы.

Достоинства использования:

1. При использовании в регионах с холодным и умеренным климатом, наилучшие показатели в соотношении цена – производительность;
2. Незначительные тепловые потери, в процессе эксплуатации, в сравнении с аналогами другой конструкции;
3. Способность работать при низких и отрицательных температурах окружающего воздуха;
4. Способность работать при низкой солнечной активности в утренние и вечерние часы, а также при отсутствии прямых солнечных лучей (пасмурная погода);
5. Легкий и удобный монтаж, транспортабельность конструкций;
6. Надежность в процессе эксплуатации.

Недостатками являются:

1. Относительно высокая стоимость;
2. Жесткие требования к монтажу, определяющие расположение коллектора в пространстве по отношению к поверхности земли.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Польза лампы для новорожденных и детей

Солнечные коллекторы для отопления дома: разновидности установок

По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.

По типу конструкции солнечные коллекторы бывают вакуумными и плоскими.

Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.

В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.

По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.

По виду использования коллекторы могут быть пассивными и активными.

Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.

Умелец превратил пианино в письменный стол: результат превзошел самые смелые ожидания

Интересно почитать

Спальня в стиле бохо

Дизайн: Denise McGaha Interiors

Дизайн: Denise McGaha Interiors

Бохо с его ставкой на комфорт в целом и текстиль в частности идеален для оформления гостиных и спален, комнат, где мы чаще всего отдыхаем. Прекрасный пример — интерьер спальни от Denise McGaha Interiors, выполненный в спокойных цветах и дополненный яркими деталями: картинами, мебелью, аксессуарами. Дизайнеры совместили несовместимое и получили тот самый богемный интерьер, который не хочется покидать.

Можно ли использовать солнечный коллектор зимой

Для круглогодичного использования устройства, нужно подробнее узнать, как работает солнечный коллектор зимой. Главное отличие — теплоноситель. Поскольку вода может замерзать в трубах контура, ее нужно заменить антифризом. Работает принцип косвенного нагрева с установкой дополнительно бойлера. Далее схема такова:

• После того как антифриз нагреется, он поступит от батареи, расположенной на улице, в змеевик бака с водой и нагреет ее.
• Затем теплая вода будет подаваться в систему, остывшая возвращаться обратно.
• Обязательно нужно установить датчик давления (манометр), воздухоотводчик, расширительный клапан для сброса избыточного давления.
• Как и в летнем варианте, для улучшения циркуляции необходимо предусмотреть наличие циркуляционного насоса.

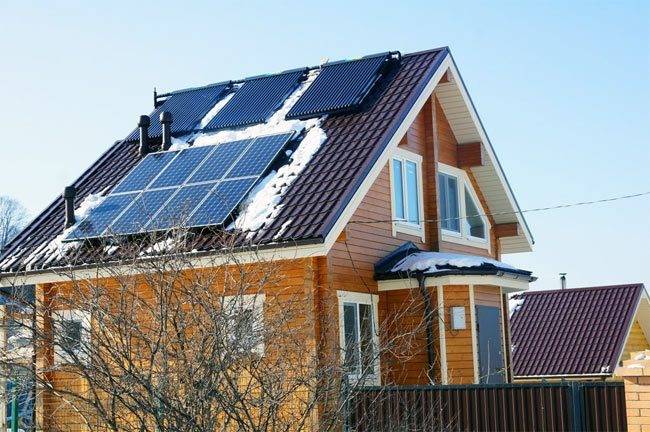

Солнечный коллектор на крыше дома в зимнее время года

Немного из использование систем на практике

Решил добавить этот раздел так как появились данные реального использования. Мой хороший знакомый установил ее 3 года назад (Украина, Киевская область).

Используется гелиосистема для отопления дома 100 кв м и горячей воды на 6 человек. Расходы на газ составляли для отопления и горячей воды 33 400 грн в год. Было принято решение приобрести солнечный коллектор.

В комплекте собраны 6 плоских коллекторов и накопительный бак на 1000 литров. Результат:

• — 100% в течение 6 «теплых» месяцев по нагрузке на ГВС (температура 55 градусов),
• — 50% в течение 6 «холодных» месяцев по нагрузке на ГВС,
• — 25% в течение 6 «холодных» месяцев по нагрузке на отопление в поддерживающем режиме.

Итоговая сумма экономии за год составила 11 300 грн (в пересчете на рубли сумму нужно умножить на 2.2).

Вся система стояла 94000 грн. При такой стоимости газа она окупится за 8.4 года. Производители дают гарантию 15 лет, так что 7 лет минимум будет идти чистая прибыль.

Как использовать соляную лампу

Инструкция по применению устройства достаточно проста – достаточно подключить его к источнику питания (розетке или USB-разъему компьютера), через пару минут он начнет действовать.

Лучше начинать использование с небольшого промежутка времени – 1-2 часа, и постепенно увеличивать время воздействия, во избежание негативных реакций организма.

Чтобы лампа работала долго, а также оказывала максимальный эффект, нужно придерживаться некоторых рекомендаций по применению:

• нельзя устанавливать прибор в помещениях с высокой влажностью (например, в ванной), также рядом с открытой емкостью, содержащей жидкость (аквариумом, фонтанчиком, раковиной), так как соль, напитавшаяся водой, может «поплыть», рассыпаться;
• можно держать устройство включенным практически весь день;
• располагать лампу лучше в изголовье или рядом с компьютером, телевизором, иной техникой, чтобы эффект воздействия был максимальным;
• нужно включать прибор хотя бы раз в день, что впитавшаяся влага испарилась после нагрева, что позволит поддерживать форму и работоспособность плафона;
• зона действия, в зависимости от размера, в среднем составляет от 1 до 3 метров, это следует учитывать при выборе места для установки прибора;
• очищать от пыли нужно с помощью пылесоса или кусочка сухой материи;
• если случайно произошло намокание соли, нужно аккуратно промокнуть ее салфетками, оставить в максимально сухой комнате примерно на сутки, после этого включить прибор для досыхания (в противном случае на поверхности может появиться некрасивый налет или трещины);
• в детской комнате солевую лампу можно использовать в качестве ночника, она дает достаточно света, чтобы ребенок не пугался, но не мешает спать;
• максимальный срок работы лампы – 10 лет.

Какие типы солнечных коллекторов существуют

Такие системы бывают двух видов: плоские и вакуумные. Но, по своей сути, их принцип работы схож. Они используют солнечное тепло для нагрева воды. Отличаются только устройством. Давайте рассмотрим принципы работы этих видов гелиосистем подробнее.

Плоские

Это самый простой и самый дешевый вид коллектора. Работает он следующим образом: В металлическом корпусе, который изнутри обработан высокоэффективным перьевым абсорбером для поглощения тепла, расположены медные трубки. По ним циркулирует теплоноситель (вода или антифриз), который поглощает тепло. Далее, этот теплоноситель проходит через теплообменник в накопительном баке, где передаю тепло уже непосредственно той воде, которую мы можем использовать, например для отопления дома.

Верхняя часть системы закрыты высокопрочным стеклом. Все остальные стороны корпуса утеплены изоляцией для уменьшения теплопотерь.

Достоинства	Недостатки
Низкая стоимость панелей	Низкой КПД, примерно на 20% ниже вакуумных
Несложная конструкция	Большой количество теплопотерь через корпус

Из за своей простоты в изготовлении такими системы часто делают даже своими руками. Приобрести необходимые материалы можно строительных магазинах.

Вакуумные

Эти системы работают немного по другому, это обусловлено их конструкцией. Панель состоит из двойных трубок. Наружная трубка играет защитную роль. Они изготовлена из высокопрочного стекла. Внутренняя труба имеет меньший диаметр и покрыта абсорбером, который аккумулирует солнечное тепло.

Далее это тепло передается тепло съемниками или стержням, изготовленным из меди (они бывают нескольких видов и имеют разный КПД, рассмотрим их чуть позже). Тепло съемники передают тепло с помощью теплоносителя, в аккумулирующий бак.

Между трубками вакуум, что сводит к нулю тепло потери и повышает эффективность системы.

Достоинства	Недостатки
Высокая эффективность	Более высокая цена относительно плоских
Минимум тепло потерь	Невозможность ремонта самих трубок
Легкость в ремонте, трубки можно менять по одной единице
Большой выбор видов

Виды тепло съемных элементов (абсорберов), из всего 5

• Перьевой абсорбер с прямоточным тепловым каналом.
• Перьевой абсорбер с тепловой трубкой “heat pipe”.
• U-образный прямоточный вакуумный коллектор с коаксиальной колбой и отражателем.
• Система с коаксиальной колбой и тепловой трубкой “heat pipe”.
• Пятая система это плоские коллекторы.

Давайте рассмотрим эффективность работы разных абсорберов, а также сравним их с плоскими коллекторами. Расчеты даны на 1 м2 панели.

В этой формуле используются следующие значения:

• η- коэффициент полезного действия коллектора, который мы рассчитываем;
• η₀- оптический коэффициент полезного действия;
• k₁ -коэффициент тепловых потерь Вт/(м²·К);
• k₂ -коэффициент тепловых потерь Вт/(м²·К²);
• ∆Т- разница температур между коллектором и воздухом К;
• Е – суммарная  интенсивность солнечного излучения.

По этой формуле, используя данные, приведенные выше, вы можете сами провести расчеты.

Если не вникать в переменные, говоря проще, КПД зависит от количества тепла, которое поглощают медные теплосъемники и количества потерь системой.

Системы с проточными нагревателями или термосифонные

По своему строению они могут быть как плоские так и вакуумные. Используют такие же принципы работы. Однако они имеют одно значительное отличие в техническом устройстве.

Эта система может работать без дополнительного резервного аккумулирующего бака и насосной группы.

Принцип работы следующий. Нагретый теплоноситель аккумулируется в базовом баке, который расположен в верхней части системы, как правило на 300 литров. Через него проходит змеевик, по которому циркулирует вода от давления самой водопроводной системы дома. Она прогревается и поступает потребителю.

Достоинства	Недостатки
Низкая стоимость за счет отсутствия части оборудования.	Низкий КПД системы в зимний сезон и ночное время
Простота монтажа, требуется минимум усилий, так как система укомплектована всем необходимым

Принцип работы солнечного коллектора

Если кратко описать принцип работы коллектора – он необходим для захвата солнечной тепловой энергии. В дальнейшем она концентрируется и используется человеком.

Коллекторная система состоит из следующих составляющих:

• Тепловой аккумулятор (обычная емкость под жидкость)
• Теплообменный контур
• Непосредственно коллектор

Жидкий или газообразный теплоноситель циркулирует по коллектору. Полученная энергия нагревает его и, посредством смонтированного бака-аккумулятора, передает тепло воде.

Нагретая жидкость хранится в баке до того, покуда она не будет использована. Сфера ее применения очень широка – от обычных хозяйственных нужд до отопления дома. Чтобы вода быстро не остывала, необходимо качественно тепло изолировать емкость.

Циркуляцию воды в коллекторе делают одним из двух способов: естественным или принудительным способом. В баке-аккумуляторе может монтироваться дополнительный элемент, нагревающий жидкость, который будет включаться при достижении низких температур окружающей среды и поддерживать температуру воды, например, зимой, когда солнцестояние непродолжительное.

Шенилл

Размеры столбов

Какие существуют

В зависимости от температуры, которую могут достигать пластины, коллекторы бывают:

• низких температур — не дают энергии большой мощности, они нагревают воду не более 50 градусов по Цельсию;
• средних температур — прогревают воду уже до 80 градусов, поэтому их можно использовать для обогрева помещений;
• высоких температур — используются в основном на промышленных предприятиях, и в домашних условиях их сделать невозможно.

Интегрированные коллекторы делятся на:

• накопительные интегрированные;
• плоские;
• жидкостные;
• воздушные.

Накопительный интегрированный или по-другому термосифонный коллектор. Он может не только нагревать воду, но и какое-то время поддерживать некоторое время нужную температуру. В нем нет насосов, поэтому он гораздо экономичнее остальных вариантов. Устройство-накопитель представляет собой конструкцию из одного или нескольких баков, заполненный водой и помещённых в теплоизоляционный ящик. Сверху на баках лежит стеклянная крышка, которая проходит через стекло и нагревает воду. Это недорогой, лёгкий в обслуживании и простой в эксплуатации вариант. Однако зимой его применение весьма затруднительно.

Плоский коллектор внешне напоминает обычный плоский металлический ящик, внутри которого помещена чёрная пластина, поглощающая солнечный свет. Стеклянная крышка ящика усиливает его, стекло имеет низкое содержание железа, такие образом способствуя поглощению всех лучей. Сам ящик термоизолирован, а чёрная пластина тепловоспринимающая, благодаря чему и выделяется тепло. Однако КПД пластины всего 10%, поэтому она дополнительно покрывается слоем аморфного полупроводника. Плоские коллекторы используются для подогрева воды в бассейнах, отопления помещений и иных бутовых нужд.

В жидкостных накопителях основным теплоносителем становится жидкость.Они бывают остеклёнными и неостеклёнными, с замкнутой и разомкнутой системой теплообмена.

Воздушные коллекторы гораздо дешевле своих водных собратьев. Они не замерзают зимой, не подтекают. Их используют для сушки сельскохозяйственных продуктов.

Существует еще один вид — концентраторы, они отличаются концентрацией солнечных лучей. Это происходит благодаря зеркальной поверхности, которая направляет свет на поглотители. Главный их недостаток — это невозможность работы в пасмурные дни, поэтому их используют в странах с жарким климатом.

Солнечные печи и дистилляторы. Дистилляторы работают на принципе испарения воды, тем самым не только дают теплоэнергию, но и очищают воду. Печи также используют как для обогрева, так и для стерилизации воды.

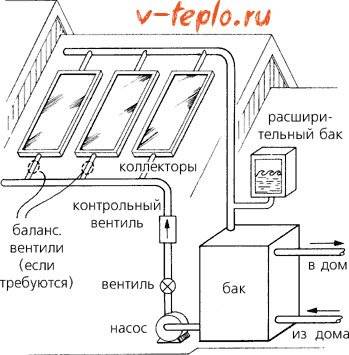

Подключение коллекторов к системе отопления

От того, какой тип циркуляции используется в той или иной системе, зависит то, как будет производиться подключение к отопительной системе. Подключение к системе с естественной циркуляцией — один из самых простых способов. Здесь главным принципом становится только нагрев воды в системе отопления.

накопительный бак

С использованием автоматики можно подключить солнечный коллектор к системе с принудительной циркуляцией. Эти системы обладают своими особенностями:

1. Контроллер управляет насосом на основе показаний специальных датчиков.
2. Когда по этим датчикам температура достигает заданного значения, обогрев прекращается
3. Бак-накопитель, обратка и выход коллектора — места, где обязательно устанавливаются такие датчики
4. Вместе с такой системой лучше использовать дополнительные источники тепла. Например, твердотопливные или газовые котлы.

На степень нагрева воды в системе в таких случаях влияет местоположение коллектора по отношению к солнцу, а так же уровень его наклона. Лучше с самого начала устанавливать коллекторы так, чтобы под прямыми солнечными лучами они находились большую часть дня. Объём бака в морозный период лучше выбирать около 40 см³, если не планируется подключать дополнительные источники тепла. Иначе в пасмурные дни система будет работать не совсем эффективно.

Довольно сложно рассчитать количество квадратных метров, которые необходимы для той или иной системы коллекторов. Здесь важны не только наклон крыши и сторона, значение приобретают уровень солнечной радиации в данном регионе, объём накопителя. Потому все расчёты лучше доверить квалифицированным специалистам.

Сейчас производством солнечных коллекторов занимаются разные производители

Выбирая ту или иную марку, надо обязательно обратить внимание на её производительность. В перерасчёте на м2 у каждой торговой марки она может быть своя

И в некоторых случаях разница становится действительно заметной.

Кухня в стиле бохо: вдохновение и аппетит

Изготовления прибора из профнастила

Это еще более простая конструкция солнечного коллектора. Вы соорудите ее гораздо быстрее.

Первый этап. Сначала сделайте деревянный короб так же, как в предыдущем варианте. Далее по периметру тыльной стенки проложите брус (приблизительно 4х4 см), а на дно уложите минеральную вату.

Второй этап. Проделайте выходное отверстие в дне.

Третий этап. Уложите на брус профнастил и перекрасьте последний в черный цвет. Разумеется, если изначально он был другого цвета.

Четвертый этап. Сделайте перфорацию по всей площади профнастила для притока воздуха.

Пятый этап. При желании можете остеклить всю конструкцию поликарбонатом – это повысит температуру нагрева абсорбера. Но не забывайте о том, что нужно предусмотреть еще и выходное отверстие для притока воздуха извне.

Разновидности солнечных коллекторов

В зависимости от конструкции они бывают плоскими или трубчатыми. По назначению классифицируются на модели для отопления и горячего водоснабжения или подогрева воды в бассейнах.

Но, нельзя сказать, что солнечный коллектор способен полностью закрыть вопрос отопления. Это скорее дополнение к штатной отопительной системы.

По принципу работы бывают:

• самотечные. Полностью автономны, не требуют электропитания;
• с циркуляционным насосом. Требуют подключения к электросети. Обычно используются для отопления.

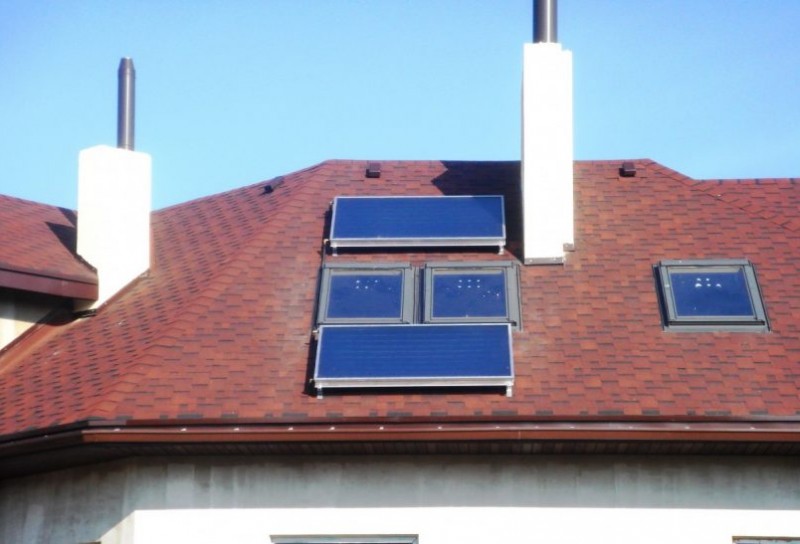

На фото солнечных коллекторов можно наглядно ознакомиться с внешним видом, конструкцией и особенностями монтажа таких систем.

Также существуют коллекторы для использования круглый год и только в теплое время. Первые летом полностью отвечают за ГВС, а зимой выступают в качестве дополнения к существующему отоплению для экономии.

Сезонные модели рассчитаны на эксплуатацию только в теплую пору.

Из чего состоит солнечный коллектор

Разработано и запатентовано ряд конструкций:

1. Плоские.
2. Трубчатые.
3. Вакуумные трубки.
4. Термосифоны.

Солнечный коллектор своими руками проще всего изготовить в плоском или трубчатом исполнении.

Как собрать установку? Один коллекторный блок (их количество уже примерно известно из расчётов, выполненных по вышеприведенной методике) состоит из следующих элементов:

• Набора медных или алюминиевых трубчатых элементов;
• Абсорбирующей пластины;
• Герметичного термоизолированного корпуса;
• Крышки, которую можно изготовить из прозрачного термостойкого полимера или закалённого стекла.

Эффективность изоляции определяет КПД коллектора. Его можно повысить, если предусмотреть в схеме накопительный контур, который сможет обеспечивать тепло в пасмурные дни или для работы систем охлаждения.

Процесс изготовления и последующего монтажа солнечных коллекторов возможен не только для крыши, но и для южных стен здания. В этом случае корпуса снабжают перфорационными отверстиями, облегчающими поступление воздуха. Когда нагретый воздух поднимется к верхней части стены, он направится в вентиляционные каналы здания для последующего распределения.
