Солнечное отопление частного дома: варианты и схемы устройства

Солнечные водонагреватели и дополнительное оборудование

Домовладелец, который устанавливает эти два нагревателя воды в тандеме, должен установить оба термостата должным образом так, чтобы избежать перегрева воды солнечного безрезервуарного водонагревателя. Солнечный безрезервуарый водонагреватель может значительно снизить затраты на подогрев воды в сочетании с солнечным нагревателем. В то время, как обычный нагреватель поддерживает постоянную температуру в баке с водой, солнечный безрезервуарный водонагреватель нагревает воду только в случае необходимости.

Если домовладелец живет в теплом, солнечном климате, он или она могут потенциально снижать счета за отопление воды до нуля при использовании солнечной энергии и солнечных безрезервуарных водонагревателей. Жизнь в более прохладной среде не является запретной для снижения расходов на отопление с использованием солнечной энергии в сочетании с солнечным безрезервуарным водонагревателем может привести к сокращению расходов на отопление воды на 75%. Домовладельцы, желающие приобрести водогрейных тандем солнечного нагревателя и солнечного безрезервуарного водонагревателя могут проконсультироваться с профессионалом в данной области, чтобы быть уверенным, что безрезервуарный водонагреватель совместим с солнечным водонагревателем. После того как эти две единицы будут установлены и будут вместеработать, домовладельцы будут приятно удивлены их преимуществами: экономией, а также экологичностью.

Изготовление коллектора

Коллектор – специальный короб для теплообменника – тоже очень важная часть установки. Готовить его нужно аккуратно. Самая важная задача – не потерять тепло. Корпус коллектора можно изготовить из дерева (или другого материала, из которого получится прочный ящик). Пригодится обрезная доска толщиной 40 мм и фанера в 6 мм. Из досок нужно сколотить прочную раму с размерами 240х90х75. С помощью шурупов к раме прикрепляют дно из фанеры или оргалита, усиляют дно рейками, чтобы получится крепкий ящик. На дно ящика кладут слой теплоизоляционного материала (пенопласт, шлако- или стекловата), а сверху – теплообменник с теплопоглощающим листом (можно добавить еще лист фольги). Все элементы конструкции нужно хорошо закрепить между собой стальными хомутами из проволоки. Коллектор обязательно застекляют. В верхней части рамы можно выбрать пазы для стекла, а по бокам прикрепить поперечные рейки, на которые ляжет стекло. За всей стыковкой и уплотнением швов нужно следить очень тщательно. Именно непроницаемость короба коллектора сможет обеспечить хороший парниковый эффект внутри, а значит — и хорошо нагреется вода. Обязательно использовать замазку для гидроизоляции, чтобы дождевая вода не смогла попасть внутрь коллектора между стекольными швами и рамой. Для предохранения стекла от механических повреждений (град, дождь, сильный ветер) можно смонтировать дополнительные откидные крышки из дерева или металла. С внешней строны короб желательно покрасить белой или светлой краской, чтобы снизились потери на теплоизлучение. Соединения подводящих труб с трубами теплообменника или змеевика внутри коллектора – стандартное: с использованием муфт, тройников, уголков и обязательной герметизацией пенькой и масляной краской.

Материалы и инструменты, технология сборки

Рассматриваем потребность в материалах и изделиях параллельно с описанием технологии изготовления солнечного коллектора. Такая работа может быть выполнена в следующем порядке.

Изготовление корпуса

Для этого понадобятся:

• влагозащищённый материал для задней стенки. Это может быть многослойная водостойкая фанера, пластик или другие подобные материалы;
• доска строганая хвойных пород 150х32 мм. Все детали из дерева нужно обработать антисептиками и противопожарными пропитками;
• утеплитель рулонный;
• степлер строительный для крепления утеплителя изнутри корпуса;
• фольга алюминиевая для создания отражающей поверхности по утеплителю;
• поликарбонат сотовый или монолитный по размеру корпуса толщиной 4 мм. Отверстия для его крепления должны располагаться не ближе 4 см от края листа, поэтому нужно учесть этот фактор при определении размера. Можно устанавливать с напуском. Желательно приобрести материал без защитного слоя от ультрафиолета, при этом нагрев будет происходить и в пасмурную погоду;
• уплотнитель из пористой резины (лента — самоклеящаяся) под поликарбонат.

Последовательность сборки:

1. Стенки из доски крепятся к задней стенке винтами самонарезающими длиной 50 мм при помощи шуруповёрта с шагом 25–30 см.
2. Устанавливается утеплитель, крепление производится строительным степлером скобами не короче 10 мм.
3. Поверх слоя утеплителя устанавливается отражающая поверхность из фольги.

4. На торец досок корпуса наклеивается уплотнитель.

Монтаж коллектора

Изготавливая этот ответственный узел своими руками, можно использовать стальные штампованные радиаторы от холодильника или отопления. Для этого необходимо:

1. Перед установкой радиатор нужно окрасить чёрной матовой краской, используя кисть малярную или валик.

2. Установить его в корпус через прокладки с зазором порядка 20 мм от задней стенки, закрепить самонарезающими винтами к задней стенке.

3. Подключить выходную трубу коллектора, используя изделие из металлопластика с внутренним диаметром порядка 20 мм.

4. Подключить обратку из того же материала.

По окончании сборки коллектора установить лицевую стенку из поликарбоната. При этом отверстия под винты должны быть на 1–1,5 мм больше диаметра винтов для компенсации теплового расширения.

Монтаж контура

Операция выполняется в соответствии с ранее разработанным проектом в следующем порядке:

1. Выполнить разводку к бойлеру косвенного нагрева, подключить к патрубку его внутреннего контура, представляющего собой теплообменник.

2. Провести разводку от бойлера к коллектору, предусмотрев установку циркулярного насоса и индукционного нагревателя.

3. Назначение подогрева двойное: главное — предотвращение замерзания коллектора при критически низких температурах наружного воздуха, дополнительное — повышение температуры в системе до нужного уровня при тех же условиях. Использование индукционного нагревателя обязывает к установке циркулярного насоса. При этом необходимо предусмотреть защиту от включения нагревателя без него.

4. Закольцевать контур подключением трубы разводки к обратке коллектора.

По ходу монтажа нужно определить высшую точку системы и установить на ней клапан стравливания воздушных пробок. В нижней точке нужно установить сливной кран для удаления теплоносителя в аварийных условиях.

Производя сборку системы, нужно применять материалы для уплотнения резьбовых соединений в виде льняной пакли или уплотнительного материала из фторопласта.

Сборка системы

Операция заключается в установке коллектора в корпусе на место постоянного расположения. Это должен быть южный склон кровли здания. Порядок выполнения работ:

1. Поднять коллектор на крышу и закрепить его с нужным углом.

2. Выполнить отверстия в кровельном пироге для проводки выходной трубы и обратки.
3. Соединить трубы в общий контур.
4. Заполнить систему теплоносителем, включить циркулярный насос (без индуктора) и проверить контур на протечки, при необходимости — устранить их.
5. Герметично заделать отверстия в кровле.
6. Изолировать трубную разводку собранного контура утепляющими материалами.

Умелец превратил пианино в письменный стол: результат превзошел самые смелые ожидания

Сферы применения и требования к установке

Итак, где применяются солнечные водонагреватели?

• Горячее водоснабжение частного дома;
• Отопление;
• Подогрев воды для дачных бассейнов;
• Горячая вода для нужд сельского хозяйства и промышленности.

Солнечный водонагреватель для отопления дома

Рекомендации по установке важно учитывать, поскольку от этого целиком и полностью будет зависеть эффективность работы водонагревателя. Перечислим некоторые рекомендации специалистов:

• Местом монтажа могут служить крыша дома, фасад, балкон;
• Панель водонагревателя обязательно должна смотреть на юг;
• При установке панели следует сделать угол наклона, равный широте вашего региона;
• Поскольку водонагреватель постоянно принимает солнечную энергию, при небольшом потреблении воды может образоваться застой, где теплоноситель вполне может нагреться до 300 градусов. Поэтому запрещено использовать трубы из пластмассы и оцинкованного железа. Лучше всего выполнять змеевик из меди или нержавейки;
• Обязательно нужно сделать изоляцию нагревающихся элементов водонагревателя, чтобы случайно не обжечься;
• При выборе крепежа и изоляции также следует учитывать возможность застоя теплоносителя и его сильный разогрев. То есть, материалы лучше выбирать с запасом прочности. Многие солидные производители температуру застоя пишут в спецификациях или на корпусе устройства. Ориентируйтесь на это значение;
• Панели солнечного водонагревателя должны располагаться на открытом месте с максимальным освещением солнцем. Вокруг не должно быть никаких высоких предметов, отбрасывающих тень;
• Для увеличения эффективности водонагревателя нужно проводить его крепёж на специальном стеллаже, если такую схему установки предлагает производитель;
• При установке каждый вид нагревателя может иметь свои особенности. Тут нужно ориентироваться на рекомендации производителя.

Солнечный коллектор с абсорбером своими руками

Вода в предлагаемой конструкции в солнечный день нагреется до 90 и более градусов, а в пасмурный – до 40 градусов, но и этого будет достаточно, чтобы принять душ и помыть посуду.

Как просто и дешево сделать тротуарную плитку самому

Для такого водонагревателя потребуется:

• лист меди толщиной не меньше 0,2 миллиметра (0,98 см на 2 метра);
• медные трубки по 10 и 22 мм в диаметре и длиною 20 и 2,5 метра соответственно;
• две резьбы и столько же заглушек, все 3 на 4;
• листы OSB (толщина 10 мм).

Конструкция не получится без следующих материалов:

• базальтовой ваты (толщина 50 мм);
• утеплителя теплоотражающего (толщина 20 мм);
• химических реактивов для абсорбера;
• уплотнителя дверного или оконного (необходимо 6 м);
• стеклопакета (0,98 см на 2,01 метра).

Кроме того, надо использовать краску, саморезы, флюс и др. Должен быть под рукой целый набор инструментов, так что нужно будет приготовить электродрель, труборез.

Ход работ следующий:

• Труборезом разделяют медную трубу на две части по 1,25 метра диаметром 22 мм и 10 частей по два метра диаметром 10 мм.
• Через 150 мм от края в больших трубах делают равномерно 10 отверстий по 10 мм.
• Вставляются тонкие трубки и припаиваются к отверстиям.
• К радиатору припаиваются парно заглушки и резьбы, работы выполняются по диагонали.
• На выходе ставится заглушка, насаживается на выходную резьбу, а на входе с помощью штуцера присоединяют компрессор.
• Радиатор проверяют на герметичность.
• После сушки нужно обезжирить конструкцию и сплошным швом припаять к ней медный лист (абсорбент).
• Чернение абсорбента можно произвести из раствора, куда входит 60 г едкого натрия, 16 г персульфата калия или надсернокислового аммония и 1 л воды.

• Из листов OSB путем резки делают корпус. Днище вырезают 1 на 2 метра, боковушки по 0,16 на два метра, верхняя часть – 0,18 на 1 метр, нижняя – 0,17 на 1 метр. Придется повозиться и с опорными перегородками, нужны две штуки по 0,13 на 0,98 м.
• Из рейки 20 на 30 мм делают 4 штуки по 1,94 метра и 2 штуки по 0,98 метра.
• Делаются отверстия по 20 мм диаметром для входа и выхода патрубков (в боковых стенках), и 3-4 – для микровентиляции.
• С помощью мебельного угольника и саморезов собирают корпус, вставляют внутренние перегородки. Нижняя панель опускается на 10 мм, она перекроется потом стеклом.
• Далее следует процесс утепления днища и боков. Вначале это слой минеральной ваты (желательно с влагоотталкивающей пропиткой), затем идет рулонный теплоотражающий материал.
• Устанавливают абсорбер, толщина гелиоколлектора должна быть 17 сантиметров.
• Обшивка сооружения по внутреннему периметру деревянной рейкой 20 на 30 мм. От верхнего края отступают 1 см.
• Обклейка по периметру уплотнительной резинкой.
• Очередь стекла или стеклопакета, контур которого обклеивается оконным уплотнителем.
• Алюминиевый уголок прижимает конструкцию со всех сторон. Он крепится саморезами, предварительно сверлят в него отверстия для саморезов.

Силиконовый герметик наносится на все стыковочные места. Чтобы древесину не портили осадки, ее обрабатывают спецсоставом и защищают эмалью.

Солнечный коллектор Дача сезонный

«ОПТОН ИМПЭКС» предлагает широкий ассортимент инновационных товаров, произведённых под торговой маркой «АНДИ Групп» как в КНР на специально отобранных нами фабриках и под контролем наших технических специалистов, осуществляющих периодический инспекционный контроль, так и на заводах в Европейском Союзе, имеющих многолетние традиции качества.

Солнечные водонагреватели для дачи серии Дача Эконом модель XF—II, Дача-Люкс модель XFS—II. Система без давления сезонного использования.

Если на даче еще нет электричества и газа, и нагрев воды представляет определенную трудность, солнечный водонагреватель Дача легко решает эту проблему. Обеспечит Вас горячей водой для принятия душа, мойки посуды, подогрева летнего бассейна, полива растений и прочих бытовых и хозяйственных нужд. Сборка и монтаж этой системы не требуют специальных знаний и навыков и занимает обычно 2-3 часа времени.

Солнечный коллектор для дачи цена от 13 200 до 26 500 руб.

Солнечный коллектор для дачи купить > > >

Солнечные коллекторы серия Универсал модель CP—II Система под давлением круглогодичного использования.

Основное преимущество солнечного коллектора Универсал возможность использования круглый год в зонах с умеренным климатом и температурой до -35°C. Благодаря использованию в конструкции вакуумных трубок технологии Heat Pipe, водонагреватель Универсал обеспечивает отличные результаты даже в облачные дни. Вакуумные трубки коллектора способны поглощать энергию инфракрасных лучей, которые проходят через тучи. Благодаря изоляционным свойствам вакуума влияния ветра и низких температур на работу вакуумированных труб незначительно.

Солнечный коллектор Универсал цена от 40 500 до 65 000 руб.

Солнечный коллектор Универсал купить > > >

Солнечные водонагреватели серия Сплит система модель SH для горячего водоснабжения и отопления. Солнечная сплит-система для ГВС и отопления.

Вакуумные коллекторы с косвенной теплопередачей солнечной энергии воде. Также такие системы называют всесезонными или раздельными. Принцип действия таких коллекторов напоминает работу установки центрального отопления. Это закрытая система, которая может работать под давлением водопровода. Система обладает малой инерционностью, быстрым выходом на рабочий режим и позволяет обеспечить: Круглогодично— горячее водоснабжение; Сезонное отопление с экономией традиционных источников тепловой энергии до 70% (в зависимости от географической широты и климатических условий).

Солнечная сплит-система цена от 74 200 до 375 000 руб.

Солнечная сплит-система купить > > >

Вакуумный солнечный коллектор серия Панель модель SCH входит в состав сплит-систем серии SH.

Коллектор SCH осуществляет непосредственный нагрев теплоносителя контура теплообменника, передающего тепловую энергию теплоносителю основного объема сплит-системы. Вакуумный солнечный коллектор SCH предназначен для снижения затрат на энергоносители, путем интеграции в существующие (находящиеся в эксплуатации) системы ГВС и отопления с циркуляцией теплоносителя, работающие на традиционных энергоносителях, а также для масштабирования, наращивания мощности систем на солнечных коллекторах. Эффективно работает при температуре до -40 градусов.

Солнечный коллектор Панель цена от 19 300 до 44 000 руб.

Солнечный коллектор купить > > >

Виды солнечных водонагревателей: выбор конструкции для самостоятельного изготовления

В зависимости от температуры, которую развивают гелионагреватели, различают:

• низкотемпературные устройства — рассчитанные на подогрев жидкости до 50 °C;
• среднетемпературные гелиоколлекторы — повышают температуру воды на выходе до 80 °C;
• высокотемпературные установки — нагревают теплоноситель до температуры кипения.

В домашних условиях можно построить солнечный водонагреватель первого или второго типа. Для изготовления коллектора высоких температур понадобится промышленное оборудование, новые технологии и дорогостоящие материалы.

По конструкции все жидкостные гелиоколлекторы разделяются на три вида:

• плоские водонагреватели;
• вакуумные термосифонные устройства;
• гелиоконцентраторы.

Плоский солнечный коллектор представляет собой невысокий теплоизолированный короб. Внутри установлена светопоглощающая пластина и трубчатый контур. Поглощающая панель (абсорбер) имеет повышенную теплопроводность. За счёт этого удаётся достичь максимальной передачи энергии теплоносителю, циркулирующему по контуру водонагревателя. Простота и эффективность плоских установок нашла отражение в многочисленных конструкциях, разработанных народными умельцами.

Внутри плоского гелиоколлектора — светопоглощающая пластина и трубчатый контур

Принцип действия вакуумных солнечных водонагревателей основан на эффекте термоса. В основе конструкции лежат десятки двойных стеклянных колб. Внешняя трубка изготавливается из ударопрочного, закалённого стекла, которое противостоит граду и ветру. Внутренняя трубка имеет специальное напыление для увеличения светопоглощающей способности. Из пространства между элементами колбы откачан воздух, что позволяет избежать тепловых потерь. В центре конструкции проходит медный тепловой контур, заполненный легкокипящим теплоносителем (фреоном) – он и является нагревателем вакуумного гелиоколлектора. В процессе технологическая жидкость испаряется и передаёт тепловую энергию рабочей жидкости главного контура. В этом качестве чаще используется антифриз. Такая конструкция обеспечивает работоспособность системы при температурах до -50 °C. В домашних условиях построить подобную установку сложно, поэтому самодельных конструкций вакуумного типа насчитываются единицы.

В основе конструкции вакуумного гелиоколлектора — множество двойных стеклянных колб

Гелиоконцентратор в основе имеет сферическое зеркало, способное фокусировать солнечное излучение в точку. Нагрев жидкости происходит в спиральном металлическом контуре, который размещают в фокусе установки. Достоинством гелиоконцентраторов является способность развивать высокую температуру, но необходимость в системе слежения за Солнцем снижает их популярность у самодельщиков.

Построить производительный гелиоконцентратор в домашних условиях — задача непростая

Для изготовления в домашних условиях лучше всего подходят плоские солнечные нагреватели, построенные с использованием теплоизоляционных материалов, стекла с высокой пропускающей способностью и медных абсорберов.

Основные производители

Давайте рассмотрим некоторые крупные фирмы, занимающиеся выпуском водонагревателей от солнечной энергии. Итак, топ-производителей на мировом рынке:

• Итальянская фирма выпускает коллектора вакуумного типа KAIROS VT. Имеются модификации с 15 или 20 трубками;
• Немецкий производитель предлагает три модели SKR21, SKR12, SKR6;
• Ещё одна немецкая фирма, выпускающая модели с 6 или 12 трубками. Причём их можно объединять в блоки для увеличения мощности системы;
• Sunrain Solar Energy. Это китайский производитель, который занимается выпуском солнечных водонагревателей;
• И ещё одна немецкая фирма, которая предлагает два водонагревателя под марками Vitosol 200 и 300. Эти модели различаются конструкцией узла нагрева;
• Итальянский производитель, выпускающий модель Ecotube.

Водонагреватель KAIROS VT

Здесь стоит сказать, что продукция этих фирм относится к высшему классу и обеспечивается гарантией, но по деньгам её позволить сможет не каждый. Поэтому большую часть спроса на рынке закрывают малоизвестные производители.

Воздушный коллектор

Эта установка может быть использована для воздушного отопления дома. Конструктивно она очень напоминает описанный выше пластиковый коллектор, но циркулирует и нагревается в нем воздух. Такие устройства навешиваются на стены. Действовать они могут двумя способами: если воздушный гелионагреватель герметичен, воздух забирается из помещения, нагревается и возвращается в то же помещение.

Воздушный коллектор устанавливается на южной стене

Есть другой вариант. В нем обогрев совмещен с вентиляцией. В наружном корпусе воздушного коллектора имеются отверстия. Через них внутрь конструкции поступает холодный воздух. Проходя через лабиринт, от солнечных лучей он нагревается, а затем подогретым попадает в помещение.

Такое отопление дома будет более-менее эффективным, если установка будет занимать всю южную стену, и при этом тени на этой стене не будет.

Бак для нагрева воды своими руками

Схема солнечных модулей.

Наиболее распространенный солнечный нагреватель — это летний душ. Сконструировать такую систему горячего водоснабжения можно своими руками. Это совершенно несложно. Основой ее является бак для воды, который нагревается солнечным излучением. Несмотря на свою примитивность, такое сооружение вполне способно удовлетворить потребность в горячей воде в теплое время года.

Самым большим недостатком такого способа нагрева является то, что, несмотря на достаточно высокую температуру воды в баке днем (порой до 45ºС), за ночь она опускается. Для того чтобы сократить потери тепла в ночное время, необходимо либо утеплять бак на ночь, либо сливать остатки горячей воды в утепленный резервуар. Таким резервуаром могут служить газовые или электрические бойлеры, широко используемые в домашних хозяйствах. Выбор бойлера в качестве накопителя является оправданным еще и потому, что в пасмурный день вода в баке не прогреется выше 30ºС, и ее в любом случае приходится подогревать.

Выбирая данный вид солнечного нагревателя, необходимо учитывать несколько его недостатков:

• необходимость ежедневно наполнять и сливать бак;
• в пасмурный день вода в баке не нагревается выше 30ºС.

Статья по теме: Как изготовить молдинги для стен своими руками

Монтаж водонагревательного бака

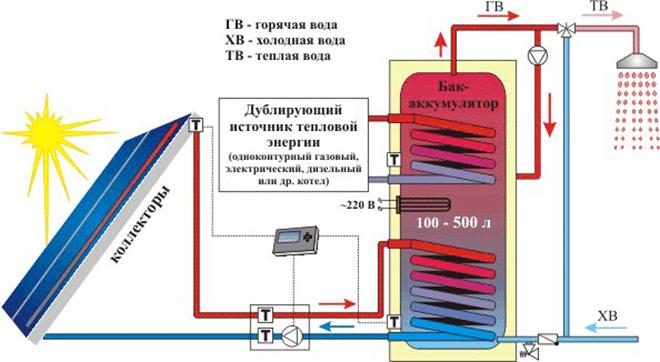

Схема водонагревательной гелиосистемы.

Для сооружения солнечного водонагревательного бака своими руками нам понадобится:

• нагревательный резервуар;
• бойлер;
• водопровод с тремя кранами;
• датчик уровня воды.

В качестве нагревательного резервуара можно использовать любую емкость для воды: стальную бочку, куб или даже трубы большого диаметра. Однако наиболее удобным для монтажа и использования является специальный полиэтиленовый бак для летнего душа объемом до 300 л. Он имеет плоскую форму, легкий вес, окрашен в черный цвет, не ржавеет. Все это обеспечивает рациональное теплопоглощение и несложный монтаж своими руками. Для водопровода следует выбирать металлопластиковые или полипропиленовые трубы для холодной воды. Датчик уровня воды крепится на крышке бака и используется для контроля уровня его наполнения. Схема монтажа и работы данной системы изображена на рисунке.

Для наполнения нагревательного бака водой необходимо закрыть кран 3. Кран 1 и 2 остаются в открытом положении. После заполнения емкости напорный водопровод перекрывается краном 1. В конце дня подогретая вода сливается в бойлер путем открытия крана 3. Если использовать нагреватель нет необходимости, следует перекрыть кран 3 и использовать бойлер в обычном режиме.

Выбор материалов

Солнечные водонагреватели для дома устанавливаются на открытой площадкес таким расчетом, чтобы поток солнечных лучей падал на них отвесно в течение всего дня. Солнце перемещается по небосклону, но обеспечить максимально равномерное освещение всегда можно. Основная задача — обеспечить отсутствие преград для получения тепловой энергии.

При удачном размещении панели температура застоя (теплоносителя, не находящегося в состоянии циркуляции) может достигать до 300°. Такого результата достичь непросто, чаще всего температура не превышает 60-65°, но и это вполне допустимый результат для отопительной системы, контура ГВС или теплого пола. Однако, возможность повышения температуры выдвигает особые требования к материалу соединительных трубопроводов.

Пассивная

• Работа установки протекает полностью самостоятельно, без каких-либо дополнительных приспособлений. Получение и передача энергии происходит непосредственно на теплоноситель, который самотеком поступает в накопительную емкость. Примером пассивной установки может служить емкость для воды темного цвета для лучшего нагрева. Нагрев воды в ней происходит без дополнительной помощи, надо лишь поставить бак под лучи Солнца.
• Циркуляция также естественная, теплые слои поднимаются вверх, уступая место холодным, которые, нагреваясь, в свою очередь, уступают место остывшим слоям. Простота и отсутствие необходимости в обслуживании таких установок привлекательны, но режим их работы крайне неустойчив, а эффективность составляет лишь малую часть от физически возможной.

Активная

• Активная установка солнечной батареи для нагрева воды позволяет решить все проблемы с режимом циркуляции и получить максимальную эффективность теплопередачи. Обычно нагревательный контур имеет замкнутую конструкцию, в которой циркулирует вода или масло. В нормальном состоянии естественной циркуляции о масла получить невозможно, но, с помощью циркулярного насоса, можно получить высокую степень теплопередачи, свойственную маслу в силу физических особенностей.
• Горячая вода от солнца, полученная подобным образом, может быть направлена в одно- или двухконтурные системы, для отопления и подачи ГВС. Результаты, полученные от активной установки, значительно выше, но и расходы на ее приобретение намного заметнее. Для пользователей, которые решили выбрать солнечные водонагреватели для дома, стоимость комплекта может оказаться слишком высокой, поэтому следует заранее узнать цену подобных комплексов.

• Место установки должно в любое время светового дня находиться под прямыми солнечными лучами, не попадать в тень.
• Поверхность гелиоколлектора должна находиться под прямым углом к солнцу. Летом угол наклона = широта местности 15. Зимой угол наклона = широта местности – 15. Зимой и весной, когда солнце низко ходит над горизонтом, допускается вертикальная установка.

Предлагаем ознакомиться Почему появляется неприятный запах канализации в ванной

Если же греть воду нужно непостоянно, солнечный водонагреватель легко демонтируется и убирается.

Когда все необходимые материалы под рукой, создание займет буквально пару часов. Удачи!

Уменьшение содержания влаги до 8% за 3 дня с сушилкой для пиломатериалов ФлексиХИТ

Ик маты для прогрева бетона и грунта, бетонных конструкций, каменной кладки

Итак, определившись с концепцией будущего солнечного нагревателя для воды, перейдем к подбору материалов для теплообменника. Тут есть из чего выбирать, нагревательный контур можно сделать из:

• медной трубки – идеальный вариант;
• черных полимерных труб;
• секций плоских стальных радиаторов;
• алюминиевых трубок.

Для изготовления корпуса теплоприемника можно взять деревянные доски и лист фанеры, а вместо лицевой панели из стекла применить такой простой материал, как поликарбонат. Он прозрачен и достаточно прочен, разбить его не сможет даже сильный град.

Так что водонагреватель из поликарбоната выйдет ничем не хуже стеклянного. Что касается накопительного бака, то его можно смастерить из листового металла либо приобрести готовую пластмассовую или стальную емкость. Соединительные трубы проще всего поставить полимерные, например, из металлопластика.

Как из шлангов и труб смастерить солнечный нагреватель

Для солнечных теплообменников народные умельцы используют шланги для полива или гибкие трубы. Можно соорудить одну или несколько секций.

Мнение эксперта
Владислав Пономарев
Инженер-конструктор, изобретатель

Главное условие – плотно свернуть шланг спиралью в форму «улитки».

Если будут несколько секций, понадобится электронасос, но знатоки уверяют, что расходы на его приобретение окупятся довольно быстро.

Часть материалов для такого коллектора, возможно, уже есть в гараже. Основа – черный резиновый шланг диаметром 20-25 миллиметров. В зависимости от того, сколько «улиток» будет создано, столько и уйдет материала: 100 или 1000 метров. Подойдет и черная пластиковая труба.

Из шланга можно делать не только круглые улитки, но и придать овальную форму или уложить змеевидной. Заготовки обрабатывают антисептиком для дерева или антикоррозийным средством для металла. Для них создают короб из старой оконной рамы или другого подручного материала.

Крепление может быть и в виде связки из плотного шнура. Так же делают связку контура пластиковым хомутом.

Цены и от чего они зависят?

Что касается конкретных цифр, то водонагреватели, выпускаемые в России, обойдутся примерно в 700─800 долларов США. Речь идёт о модели вакуумного типа. Примерно такие же цены на аналогичную китайскую продукцию. Водонагреватели немецких производителей стоят примерно 800─900 евро. Это дороже, но у них в комплекте идёт необходимый крепёж, а для изготовления коллекторов используется медь и нержавейка. Так, что деньги будут потрачены не зря.

Водонагреватель Viessmann Vitosol 200

• Бренд;
• Материал корпуса и теплоприёмника;
• качество сборки;
• способ укладки изоляционного материала и стоимость самого материала;
• толщина стекла.

Естественно, что на цене отражаются конструктивные различия, о которых рассказывалось выше.

Используя солнечную энергию с помощью современных технологий, вы вполне сможете обеспечить горячей водой свой частный дом или садовый домик. Если хочется сэкономить, то сделать солнечный водонагреватель самостоятельно. Но фабричные системы, конечно, более надёжные и функциональные.
