Как установить розетку в подрозетник

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Цена машинки

Как правило, чем выше буквенное значение энергопотребления, стирки и отжима имеет машина, тем дороже она стоит. Но данное правило действует не для всех моделей. Стоимость бытовой техники немало зависит и от известности бренда. Поэтому, покупать ли машинку, имеющую класс стирки А малоизвестного производителя, или прибор с худшими характеристиками известного бренда — решать только вам.

Установка подрозетника

Необходимые инструменты и материалы:

• карандаш строительный, но можно и канцелярский;
• линейка;
• ударная электродрель;
• электрический перфоратор;
• победитовое сверло;
• зубило;
• молоток;
• коронка для сверления бетона, диаметром которой больше диаметра подрозетника;
• болгарка с плотном по бетону;
• шпатель;
• строительный гипс, медицинский гипс, алебастр;
• нож для бумаги;
• строительный уровень или водяной уровень, сделанный своими руками.

1. Перед началом установки наметим с помощью карандаша и линейки место для подрозетника (две линии под прямым углом друг к другу — крестик). Если пол не покрыт, то к расстоянию до места разметки добавляем еще несколько сантиметров (3-5 см). Большинство электриков придерживается следующих стандартных правил при разметке:

• в комнате розетка располагается на расстоянии 30 см от пола (пол уже покрыт);
• на кухне над столешницей розетка располагается на расстоянии 110-120 см;
• розетка располагается на расстоянии 1 м над стиральной машиной;
• выключатель располагается на расстоянии 90 см от пола (пол уже покрыт).

Однако Вы можете немного отойти от этих правил и нанести разметку с поправкой под ваши требования.

Местоположение выключателя можно определить по человеческой руке. Встаньте спиной к стенке и опустите руки вниз. Отметьте точку на уровне ладони — это будет местоположение выключателя. Если будет несколько пользователей, то посчитайте среднее значение длин рук всех пользователей.

2. Сделать отверстие можно тремя способами:

1) На перфоратор (можно взять электродрель) устанавливаем коронку для бетона. Диаметр коронки (напрмер, 70 мм) должен быть больше диаметра подрозетника, который должен свободно помещаться в углубление. Глубина коронки берется чуть больше глубины подрозетника (больше на 4-5 миллиметра).

Прислоняем центр коронки по центру отметки для подрозетника и сверлим отверстие. При сверлении старайтесь не повредить электрический провод. Сверлим до тех пор, пока коронка не утонет в стене. Далее, окончив сверление, вынимаем коронку и молотком и зубилом выравниваем дно отверстия.

2) Прикладываем центр подрозетника к центру отметки и обводим карандашом, получая окружность. Дрелью с победитовым сверлом сверлим отверстия по линии полученной окружности. Высверлите побольше дырочек, чтобы было проще сделать выемку для подрозетника. Сверлить необходимо на глубину чуть большую глубины подрозетника (больше на 4-5 миллиметра). Далее с помощью молотка и зубила выдалбливаем и равняем отверстие.

3) Берем подрозетник, прикладываем его центр к центру отметки и обводим карандашом, получая окружность. Используя карандаш, вписываем окружность в квадрат, так чтобы стороны квадрата касались окружности в четырех точках. Берем балгарку с диском по бетону и режем квадрат по всем линиям. Электрический провод при резке необходимо отвести в сторону, чтобы не повредить. Далее молотком и зубилом выдалбливаем и равняем дыру до нужных размеров. Глубина должна быть чуть больше глубины подрозетника (на 4-5 мм).

3. Далее проверяем полученное отверстие на совместимость с подрозетником. Подрозетник должен утопать на 4-5 мм глубже края отверстия и свободно вставляться в него. Электрический провод подводим в сделанное отверстие: выдалбливаем канавку в верхней части дыры, используя молоток и зублио. На тыльной стороне подрозетника есть трафареты отверстий для провода. Строительным ножом вырезаем дурочку в нужном месте.

4. Чистим полученное углубление в стене

5. Приготавливаем раствор для крепления подрозетника. Берем строительный и медецинский гипс, алебастр, заливаем водой парциально и помешиваем шпателем. В результате получаем «кашу».

6. Смачиваем отверстие водой. Шпателем наносим слой «каши» в отверстие. Надеваем подрозетник на провод и фиксируем его в отверстии, чтобы края подрозетника были ниже края стены на 2-3 мм. Строительным уровнем выравниваем горизонталь шурупов у подрозетника относительно пола. Замазываем края отверстия «кашей» и выравниваем. Удаляем лишнее и чистим от ошметков.

Вернуться к содержанию

vse-postroim-sami.ru

Сборные розеточные короба

Толщина и долговечность пластика в разных моделях по сути одинаковы. Их отличают лишь соединительные элементы:

Банки соединяют вместе плотно сжимая их, пока не услышим щелчок. В результате распределительные коробки складываются в одну линию на расстоянии, позволяющем устанавливать розетки / переключатели в один ряд. Крепления сбоку которые не нужны, перед сборкой чаще всего обрезаются ножовкой, чтобы не мешали установке подрозетника в стену.

Там где нужно, делаем разлом и вводим провод. Чтобы иметь как можно больше места внутри короба вводите кабель с задней части банки (насколько это возможно).

Полезное: Как установить диммер — выключатель с регулятором освещения вместо обычного

При необходимости без проблем можете соединить банки различной глубины.

Особенности размещения

Порядок действий по установке подрозетника в бетонную стену

Для монтажа подрозетников в бетонные поверхности понадобится следующий список инструментов:

1. Миксер для дрели. Применяется при затворении раствора.
2. Сухой раствор, массу которого выбирают в зависимости от предполагаемого объёма работ.
3. Ёмкость, где затворяют смесь.
4. Шпатель, наносящий смесь. Он потребуется и в том числе, если монтируют подрозетник lexel под бетон 71×47 мм.
5. Специальная коронка, у которой есть алмазные режущие кромки.
6. Коронка для сверления бетонных поверхностей. Обязательно – наличие хвостиков типа SDS Max, SDS Plus.
7. Зубила и молотки. Некоторые из них заменяются специальными лопатками, от этого подрозетник глубокий по бетону и кирпичу не страдает.
8. Бур для сверления стен в бетоне.
9. Электрический перфоратор, с соответствующими разъёмами. Без них невозможно понять,  как установить подрозетник в бетон.

Подрозетник для бетона монтируют уже после того, как организована проводка. Иногда к месту установки прокладывают дополнительный кабель. Если стены бетонные – кабели прокладывают в каналах или штробах с прямоугольным сечением. Их вырезают внутри стен. Штроборез – специальный инструмент, который помогает решать эту задачу. Он оборудуется дополнительным окном, через которое удаляют пыль, которая легла на подрозетник для бетона.

Болгарка с алмазным рабочим инструментом – оптимальный вариант при самостоятельной работе. Недостаток – выброс пыли внутрь помещения.

Разметка

Первый шаг в любой работе – определение места, где будут устанавливаться изделия. На поверхности стены надо провести линии, как в горизонтальной, так и в вертикальной плоскостях. Благодаря этому будет проще найти так называемый центр для монтажа подрозетника в бетон.

70-72 миллиметра – расстояние между главными узлами, если речь идёт об установке нескольких отдельных коммутационных узлов, либо целого блока. Точные цифры зависят от рекомендаций того или иного производителя. Пластиковые коробки лучше заранее собрать в единый блок, тогда проще будет понять, какие размеры характерны для модуля. После этого проверяют разметку на корректность. Каждый может легко разобраться с тем, как установить подрозетник в бетонную стену.

Создание отверстий

Отверстие обычно производится с помощью алмазной коронки на сверле перфоратора. 70-75 миллиметров – стандартный диаметр для таких каналов. От типа монтажной коробки зависит решение по поводу того, насколько глубоким должно быть отверстие. Допускается использовать бур при выполнении работы, тогда можно будет сэкономить при монтаже подрозетника в бетон.

По периметру будущего посадочного гнезда сверлят все отверстия. Зубилом выбивают центральную часть. Главное – чтобы обеспечивалась посадка подрозетника заподлицо с поверхностью стены, учёт слоя штукатурки тоже обеспечен. Коронка для подрозетников по бетону со своей работой справляется хорошо.

Как сделать цветное тесто для лепки

Наверное многим захочется сделать свое изделие цветным. Для этого можно покрасить готовую просушенную поделку гуашевыми или акриловыми красками, а сверху закрепить лаком.

А можно сделать сразу цветное тесто.

Вид красителя целиком и полностью зависит от желания создателя.

Вот небольшой список того, что придаст массе цвет:

• Пищевые красители
• Натуральные красители (свекольный и морковный соки, порошок какао)
• Гуашь
• Акриловые краски

В случае если используется сухое красящее вещество, то его перед добавлением в массу нужно развести водой. И только потом эту жидкость добавлять к сухой смеси. Эта хитрость нужна для равномерного окрашивания.

Окрашенные в различные цвета комочки отлично смешиваются друг с другом пальцами. Такое занятие поможет создать даже те цвета, которых нет в вашем наборе.

Правила ухода за изделиями

Монтируем подрозетник

ТОП лучших стиральных машин с фронтальной загрузкой

Цена на материал и работы по монтажу

После штукатурки стен: что делать дальше под обои

Почему так важно правильно выбирать марку плиточного клея

Если правильно выбрать плиточный клей, учитывая его характеристики, последующая отделка прослужит долго, а работать с составом будет легко.

Во-первых, применение качественного состава упрощает процесс укладки плитки и корректировку ее положения.

Во-вторых, как только клей схватится, уже не потребуется исправлять дефекты.

В-третьих, отдельные плитки не станут расшатываться и впоследствии отваливаться в период всего срока службы.

Различные варианты подключения блока розеток

Работы, связанные с электросетями и коммутационными приборами требуют специальных знаний и определенных навыков. Существует два способа подключения розеточного блока:

• последовательное, оно же шлейфовое;
• параллельное, другое название – звездой.

Схема последовательного подключения блока розеток

Отличительной особенностью такой схемы является то, что каждый элемент конструкции (электроточка) запитывается от предыдущего, а тот в свою очередь – от своего предшественника. Иными словами, розетки соединяются, как лампочки на гирлянде – к сети подключается только первая, а остальные коммутируются с ее контактами последовательным способом: фаза – с фазой, нуль – с нулем. Связующими звеньями в этой цепи выступают перемычки (шлейфы).

Обычная розетка рассчитана на токовую нагрузку до 16 А

Однако в предложенной схеме данный показатель не может быть применен для каждого разъема, так как здесь принимается во внимание общее суммарное значение силы тока на всех точках. Следовательно, такой вариант подходит для запитывания группы приборов с незначительной мощностью. Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать

Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать.

Схема параллельного подключения блока розеток

В отличие от предыдущего способа, соединение звездой подразумевает независимую подводку провода к каждой составляющей ячейке блока. То есть в распределительной коробке производится расщепление фазного и нулевого проводников на отводы (количество соответствует числу разъемов), которые направляются к соответствующим контактам прибора. Например, если устройство состоит из трех ячеек, то в кабель канал, проложенный от коробки до места монтажа, помещается три фазных и три нулевых провода.

Схема параллельного подключения

«Звезда» обладает тем преимуществом, что при повреждении или выходе из строя одного из элементов, остальные будут работать в прежнем режиме, обеспечивая электроэнергией свои потребители. Недостатком такого способа коммутации можно считать относительную сложность монтажа и сравнительную дороговизну проводки из-за необходимости использования дополнительных проводов.

Крепление сайдинга

Выбираем коробки под розетки правильно

Короба, предназначенные для размещения розеток и подобных им устройств, подразделяются на несколько разновидностей. Подобная классификация необходима для их грамотной установки с последующим осуществлением перечисленных выше предназначений.

Существует целый ряд параметров классификации, среди которых следует выделить несколько основных.

По типу устанавливаемой поверхности

Подрозетники бывают необходимы для установки в различных помещениях, выполненных из разных материалов. Это может быть кирпич, бетон, пеноблоки или газобетон.

По данному параметру их конструкция может некоторым образом отличаться. К примеру, коробка для монтажа в гипсокартоне имеет дополнительные лапки для надежного крепежа.

По материалу изготовления

Подрозетники бывают пластиковыми или металлическими. Для установки коробки обычно используют первый вариант, имеющий большой ассортимент моделей и форм:

1. Круглые — получили широкое распространение. Под них легко сделать отверстие в стенке и подобрать необходимые группы приспособлений для монтажа.
2. Овальные — отличаются наличием большого количества места, что позволяет сделать запас провода, необходимого для монтирования устройств и процесса расключения. При необходимости можно приобрести короба, способные вместить до 5-ти механизмов.
3. Квадратные — имеют большой запас места для проводов и позволяют осуществить установку элементов диммеров, «умного дома» и ряда других устройств. Способны поместить до 4-х механизмов.

Металлические подрозетники не получили широкого распространения, поскольку являются проводниками электрического тока. Но это вариант выбора в домах, выполненных из дерева.

По количеству розеток

Востребованностью пользуются коробки одинарные, предназначенные для монтажа единичных розеток. Но набирают популярность и короба для размещения 2, 3 и 4-х розеток. Расстояние (межосевое) в таких подрозетниках составляет 71 мм в соответствии со стандартами.

Принято подразделять коробки и по размерам — внутреннему диаметру и глубине (40 – 60 мм). Дополнительно существует диаметр установки (60, 64 и 68 мм). Оптимальным вариантом выбора выступает подрозетник, имеющий диаметр 68 мм и глубину 42 мм. При необходимости выполнения разводки без коробок распределения подойдет глубина в 60 мм.

Поделки из бумаги в детском саду: «Осенние листья»

Монтаж в стену

Для начала нужно подготовить все чертежи, где вы покажите все места расположения подрозетников в пространстве. После этого только приступайте к разметкам. В перфораторе нужно взять насадку с диаметров 0.6 сантиметров. После этого наметьте все места для сверления.

Вся работа существенно упрощается, если коронку центрировать на кирпичной основе. Нельзя давить на перфоратор. Выберите режим удара с элементами сверления.

Из отверстия, которое получилось, извлеките центровую часть. После чего стоит заняться удалением всех перемычек. Пыль можно даже удалять обычным пылесосом без специальных насадок. Работу следует возобновить после того, как подсохнет грунтовка.

Размеры подрозетников должны быть таковы, чтобы они устанавливались вовнутрь отверстия легко и непринужденно. Потом уже можно брать состав на гипсовой основе, который равномерно распределяется по стенам.

Традиционные модели римских штор

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

• разметить стены в зоне предполагаемого монтажа;
• высверлить посадочные отверстия в необходимом количестве;
• закрепить подрозетники в отверстиях;
• выполнить окончательную отделку поверхности стены;
• смонтировать механизмы и подключить кабели питания;
• установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

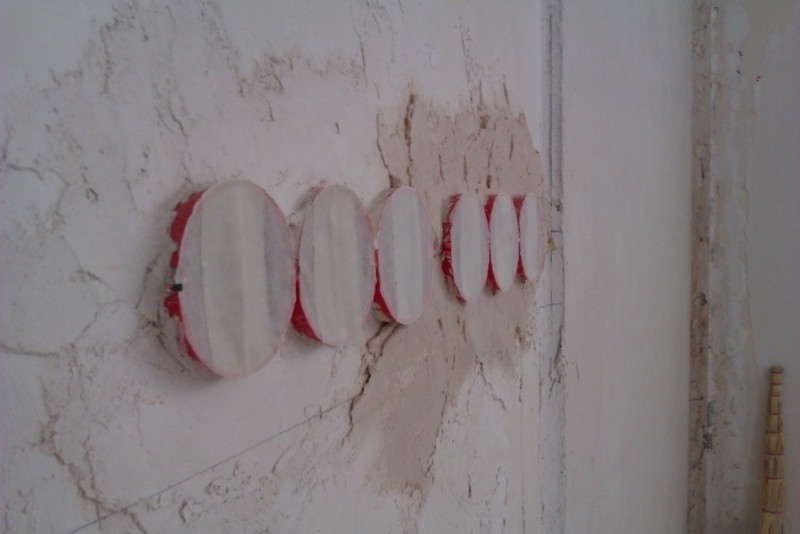

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Два принципиально разных вида розеток

Одной из самых важных конструктивных особенностей является модульность — модульность либо есть, либо ее нет. По простому, модульность — это возможность поместить несколько электроточек в одну общую рамку, корпус

Совсем не важно, какая электроточка будет стоять рядом с соседней. Это может быть розетка и выключатель, две розетки и два выключателя, выключатель и терморегулятор теплого пола

Конфигурация установочных мест может быть различна, главное, чтобы они все были модульными и одного производителя, часто даже одной коллекции. Именно поэтому рекомендуется покупать все электроустановочные изделия за раз.

Типичные представители модульных розеток, все три розетки находятся в общей рамке. В любом из трех посадочных мест с легкостью может расположиться одно, двух или трех-клавишный выключатель.

Розетки и выключатели, не обладающие модульностью, конечно могут устанавливаться рядом по несколько штук, но внешне они не будут вписываться в эстетический вид. Более того, если в стене установлено несколько подрозетников подряд по современным стандартам — не модульные розетки попросту не влезут. Каждая розетка будет закрывать своим корпусом часть пространства соседней.

Однако простые розетки дешевле стоят и при одиночной установке вполне прекрасно себя чувствуют. Другое дело эстетичный внешний вид — качественную, дорогую электрику делают, как правило, модульной. Иногда, простые розетки незаменимы, например когда нужно поставить двойную розетку в один подрозетник — такие модели простых розеток достаточно распространены.

Двойные розетки в одном подрозетнике достаточно часто встречаются среди немодульных установочных изделий. Они достаточно практичные, однако такие розетки не объединить общей рамкой с другими установочными изделиями, например с выключателем.

Отличить простую розетку/выключатель от модульной довольно просто — у простой середина и края крышки являются одним целым, в то время как у модульных четко различима середина и рамка, часто есть третья, средняя рамка.

Для модульных электроточек важны ровно установленные ряды подрозетников, ряды могут быть как горизонтальные, так и вертикальные. Так же имеет значение расстояние между подрозетниками — обычно они имеют возможность стыковки друг с другом, расстояние заданно производителем.
