Как заточить цепь бензопилы: способы, инструменты и приспособления

Кому подойдёт станок

Заточное устройство однозначно стоит приобрести следующим категориям владельцев бензопил:

1. Обладателям хорошего качественного оборудования и расходников. Применение станка позволит делать заточку по технологии, минимизируя риск испортить хорошую цепь «кривыми руками».
2. Профессионалам, которые работают в тяжёлых условиях на валке деревьев. За единицу времени, которую даже опытный человек сможет потратить на то, чтобы привести цепь в рабочее состояние, он может свалить несколько деревьев и заработать деньги. Если же речь идёт о бригаде, то здесь вообще нужен человек, который будет заниматься только заточкой. Намного рентабельнее приобрести станок. Большинство устройств электрические, поэтому их установка целесообразна на базе или зимовнике. Каждый лесоруб имеет две-три цепи, в течение дня он меняет их, а по возвращении точит их к следующему рабочему периоду.
3. Неопытным владельцам, которые недавно приобрели пилу, собираются использовать её в быту, но делают это часть и помногу. Например, для регулярной заготовки дров или при строительстве деревянных сооружений. В это случае приобретение станка поможет сделать качественную заточку и рано или поздно окупит деньги, а главное, время, сэкономленное благодаря устройству.

При этом нужно честно определить тех людей, кому заточной агрегат приобретать не имеет смысла. Так может быть в случае, если бензопила используется очень редко, а выполняемая работа не относится к числу ответственных. Лучше приобрести ещё одну цепь и заменить в случае затупления, а потом наточить в мастерской.

Как подобрать напильник для заточки цепи бензопилы

Большинство пользователей задаются вопросом: как подобрать напильник для заточки цепи бензопилы. Ответ на него сложный, т.к. подразумевает массу вариантов

Но самый правильный способ – обратить внимание на шаг цепи. От него зависит размер (диаметр) цилиндрического напильника

Но помимо него также требуется второй – плоский. Два напильника используется для заточки различных частей одного звена. Если рассматривать процесс более подробно, цилиндрическим напильником затачивают пильный зуб звена, а именно торцевое и верхнее лезвия. Плоским напильником спиливают ограничитель глубины пиления

Важно, что оба напильника можно приобрести в виде комплекта с набором шаблонов и крючком для чистки пилы и шины из пильной гарнитуры. Некоторые производители бензопил и их электрических цепных аналогов даже сами выпускают подобные наборы

Критерии выбора агрегата

При покупке основное внимание уделяется ключевым показателям заточных станков, определяющих степень их технического соответствия запрашиваемым требованиям покупателя:

• мощность двигателя;
• скорость вращения шпинделя;
• комплектация;
• наличие дополнительных принадлежностей.

Мощность и скорость вращения напрямую влияют на производительность станков и обеспечивают обработку большего количества инструмента за единицу времени.

Наличие дополнительных принадлежностей позволит применить агрегат не только для заточки цепей, но и для работы с режущими инструментами кусторезов и другой аналогичной техники. Установка системы охлаждения исключает риск перегрева зуба. Автоматический зажим тисков при шлифовке обеспечит гарантированное качество кромок.

Являясь обладателем бензопил определённого производителя, нужно стремиться приобретать заточные станки этой же марки, так как изготовитель конструирует приборы однозначно для обслуживания своего парка. Так, приспособления для бензопилы Штиль обеспечивают фиксированное положение цепи и двигателя, гарантирующие рекомендуемый угол заточки.

Выбирая станок для заточки, следует обратить внимание на лидеров рынка, гарантирующих постоянное качество выпускаемой продукции:

• Makita.
• Oregon.
• Stihl.
• Sadko.

Некоторые из них предлагают варианты мобильных агрегатов, позволяющих работать не только в стационарных условиях, но и за пределами населённых пунктов. Лишь проанализировав все требования к приобретаемому устройству и предложения на рынке, можно найти оптимальный вариант покупки.

Как правильно выбрать заточное устройство для цепей бензопил

Помимо технических характеристик, существует ряд важных критериев, которые следует учитывать при выборе модели заточного станка

Обратите внимание на наличие в конструкции поворотных головок и механизма зажима

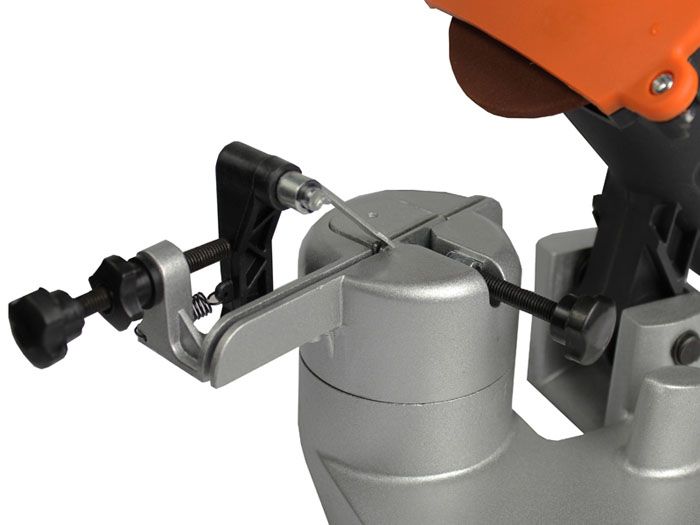

Зажимной механизм станка

При отсутствии такого функционала оператору будет достаточно сложно правильно выставить нужный угол реза. Сюда же стоит отнести модели, у которых подвижным является только механизм зажима.

Защитный элемент заточного оборудования

Дополнительные возможности оборудования обеспечивают эффективную работу мастера. Современные модели заточных станков оснащены следующими функциями:

• мокрой шлифовки;
• регулировки степени натяжения звеньев;
• охлаждающей системой;
• автоматическим зажимом деталей.

Для обеспечения безопасной работы устройства следует выбирать модели, у которых имеются защитные кожухи и экран, защищающий оператора от попадания искр. Немаловажную роль также играет выбор производителя заточного оборудования. Среди известных брендов, продукция которых пользуется заслуженным уважением среди многих мастеров, следует выделить Бригадир, Oregon, Stihl, Sadko и другие.

Рейтинг заточных станков 2020

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

• Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
• Качаем воздух литрами: лучшие масляные компрессоры 2020

Модели заточных станков для цепей бензопил: мощность свыше 200 Вт

№ 4 — Союз ТСС-60013

Союз ТСС-60013

Этот станок — настоящая находка для того, кому часто требуется затачивать цепи для бензопил. Он мощный, надежный и стоит совсем недорого. К тому же его просто отрегулировать и удобно использовать.

Мощность именно этого варианта составляет 220 Вт, частота вращения круга — 7500 об/мин. На нее можно установить круг диаметром 10 см, а посадочный диаметр равен 10 мм. Устройство оснащено удобными и очень простыми регулировочными механизмами и позволяет легко задать нужные параметры, идеально подходящие для затачивания конкретного изделия. При желании станок можно надежно закрепить на верстаке или в другом месте.

Пользователи, успевшие попользоваться этой моделью, пишут, что ее легко и просто настроить. Она не сильно шумит, не займет много места, стоит дешево и справляется со своей задачей на все 100. Но качество сборки оставляет желать лучшего. Стоимость начинается от 2100 рублей. Рекомендована к покупке.

Плюсы

• низкая стоимость
• большая мощность
• простота настройки
• компактность
• симпатичный внешний вид
• отлично точит

Минусы

не лучшее качество сборки

Цены на заточной станок Союз ТСС-60013

Союз ТСС-60013

№ 3 — Champion C2001

Champion C2001

Станок бытового типа в средней ценовой категории. Он подходит не только для заточки цепей, но пригодится для повышения остроты и других режущих предметов. Он активно используется в быту.

Мощность — 230 Вт, диаметр круга, используемого для точения — 145 мм, посадочный — 22,2 мм. Частота вращения заточного круга составляет 3000 оборотов за одну минуту.

Это «китаец», которого выбирают покупатели за большую мощность. Но он не отличается высоким качеством сборки. Диски, идущие в комплекте, ненадежны, и их сразу стоит менять. В обслуживании прост, двигатель установлен неплохой. Устройство подойдет только для бытового и нечастого использования. Стоимость — почти 7 тысяч рублей.

Плюсы

• хорошие характеристики
• большая мощность
• простое обслуживание
• для использования в быту

Минусы

• дорогой
• не лучшее качество сборки

Цены на заточной станок Champion C2001

Champion C2001

№ 2 — Калибр ЭЗС-220

Калибр ЭЗС-220

Этот точильный станок был создан специально для заточки цепей как для электрических, так и для бензиновых пил. Мощность двигателя устройства 220 Вт, а диаметр заточного круга — 10 см (используется абразивный диск). Частота его вращения составляет 7500 оборотов за одну минуту. Заточный диск легко обработает металл и сделает цепь снова эффективной при распиле дерева. Посадочный диаметр 10 мм.

Конструкция модели продумана до мелочей: надежное основание, обеспечивающее максимум устойчивости, делает его использование безопасным. Также модель можно дополнительно закрепить на верстаке при помощи болтов. Кстати, этот станок оснащен прозрачным защитным экраном — он позволит наблюдать за процессом, но не оказаться обсыпанным стружкой.

Пользователи пишут, что модель действительно без труда справляется с заточкой цепей, очень проста в управлении и дешево стоит. Особого навыка по заточке цепей иметь не нужно, чтобы воспользоваться этим устройством — главное перед этим изучить хотя бы какое-то руководство по использованию. Стоимость — от 2150 рублей.

Плюсы

• есть защитный экран
• хорошо точит цепи
• низкая цена
• простое управление
• надежный

Минусы

• есть вибрация диска
• бытовая, а не профессиональная модель

Цены на заточной станок Калибр ЭЗС-220

Калибр ЭЗС-220

№ 1 —  Вихрь СЗЦ-200

Вихрь СЗЦ-200

Мощный и при этом совсем недорогой вариант на металлическом основании, который отлично справится с задачами по заточке цепей для пил. Мощность двигателя составляет 200 Вт, модель имеет посадочный диаметр 10 мм. А диаметр используемого в работе круга равен 10 см. Частота вращения — 6000 оборотов в минуту.

Легкая, функциональная и надежная модель, которая обойдется покупателю в совсем небольшую сумму. Но подготовить ее к работе непросто, если верить отзывам покупателей. А когда устройство настроено правильно, оно с легкостью заточит и цепи, и напильники, и другие необходимые в быту предметы. К сожалению, покупатели отмечают, что некоторые элементы конструкции люфтят, а также модель нужно немного дорабатывать под себя. В целом, учитывая низкую стоимость, это отличный станок. Стоимость — от 2000 рублей.

Плюсы

• отличное качество заточки
• дешевый
• мощный
• универсальный
• компактный и легкий

Минусы

• требует доработки
• могут быть люфты

Виды заточки пильных цепей

Определить необходимость заточки зубьев цепи можно во время работы с деревом. Снижается скорость работы, инструмент издает характерные звуки. Типичные признаки затупленного лезвия:

• пила не вгрызается в древесину, а перемещается с места на место, словно шлифовальная машинка;
• при работе с твердыми породами гарнитура слабо входит в толщу бревна, приходится прикладывать механическое усилие;
• стружка приобретает рыхлый вид, редко осыпается во время работы;
• все части бензопилы нагреваются выше нормы, появляется запах подгоревшего масла.

Предлагаем ознакомиться: Окосячка в брусовом доме своими руками

У качественной цепи зубья должны иметь ровный металлический блеск. Не должно быть ржавчины, налета на любой из частей звена. Не рекомендуется эксплуатировать инструмент, если есть сколы, вмятины и другие механические повреждения режущей кромки.

Сборка

При переходе конструирования мебели своими руками к сборке весь процесс можно описать следующими этапами:

1. К основным деталям крепят все присутствующие элементы фурнитуры (петли, замки, стяжки, полозки);
2. Собирают каркас и заднюю стенку, монтируют зеркала;
3. Проверяют фурнитуру, крепят ручки, заглушки, устанавливают на свои места выдвижные элементы.

В зависимости от того, какой предмет мебели планируется собрать, процесс может несколько отличаться, однако основной порядок действий остается неизменным. Чтобы каждый человек, планирующий создать мебель своими руками, понимал, каким образом ему необходимо действовать, можно разобрать весь процесс на примере создания обыкновенного шкафа.

Крепим фурнитуру

Собираем каркас

Монтируем ручки

Крепим заглушки

Этап 1. Каркас

Раскроенные детали соединяют согласно плану. Чтобы выполнить стяжку, предварительно рекомендуется подготовить шуруповерт со специальными битами. Скрутка будет происходить намного быстрее, чем при помощи отвертки. Кроме того, сил на такую работу будет расходоваться гораздо меньше

Важно позаботиться о максимальной прочности конструкции, поэтому не рекомендуется использовать гвозди для укрепления дна шкафа. Оптимальным выбором станут саморезы 4 на 16

Боковые поверхности, а также верх и низ соединяются под прямым углом с помощью мебельных уголков. К готовому каркасу гвоздями можно прибить заднюю стенку шкафа.

Собираем основу

Делаем отверстия

Установка нижней части каркаса

Крепим полки

Этап 2. Раздвижная система

Чтобы обеспечить правильное движение раздвижных дверей, в первую очередь крепят направляющие. Их монтируют параллельно к верхней и нижней плоскости шкафа. Одним из оптимальных вариантов будет использование специально разработанной системы под названием «Командор». Без особых усилий можно не только перемещать двери в необходимое положение, но и легко осуществить регулировку. Как правило, регулировка нужна, если в процессе сборки наблюдаются щели, что не только портит внешний вид, но и затрудняет эксплуатацию. В большинстве случаев, в первое время после сборки происходит усадка корпусной мебели, в результате которой также могут появиться щели. Это считается нормальным в силу специфических особенностей материала.

Устанавливаем стопор

Монтируем прорезиновую накладку

Установка направляющих

Регулируем систему

Этап 3. Монтаж фурнитуры

На этом этапе вставляются на свои места все полочки, ящички, крепятся крючки для одежды и другие мелкие элементы. Шкаф готов. Даже человек, не имеющий опыта в создании корпусной мебели своими руками, не потратит на создание вещи отличного качества большое количество времени. Среднее время сборки составляет не более трех часов без учета подготовительной работы. Кроме того, себестоимость изделия, выполненного своими руками намного ниже, чем цена готовой мебели в магазине.

Сборка корпусной мебели своими руками – это сочетание оптимального дизайнерского решения, выбора качественных материалов, а также приобретение новых навыков, с помощью которых в будущем можно создавать целые мебельные гарнитуры.

Сейчас покупают

Рубанок Kunz N100, 85*25мм

Рубанок Kunz N100, 85*25мм

Компактный для работы одной рукой. Лезвие выполнено из быстрорежущей стали с твердостью 65 HRc. Ширина лезвия 25 мм, толщина 2 мм. Длина колодки 85 мм. Масса 160 г. Производство Kunz (Германия).

Подробнее

2 560p

Брусок абр, нат, 1000-1500, 206*65*35, Jyo-Haku, 711620

Брусок абр, нат, 1000-1500, 206*65*35, Jyo-Haku, 711620

Натуральный японский водный камень Jyo-Haku. Зернистость 1000-1500. Используется для финишной заточки лезвий резцов, рубаночных ножей и т.д. Очень однородная структура для прекрасной заточки. Добывается из песчаников Комамото в регионе Саджи, которые в настоящее время почти исчерпаны. Несмотря на превосходное качество синтетических японских водных камней, многие мастера предпочитают использования этого камня для своих лучших работ. Может иметь некоторые дефекты и небольшие отклонения от размеров. Размер 206 х 65 х 35 мм. При заточке не перегревается сталь. Не требует использования масла. Перед использованием замочить в воде на 2-10 мин. Произведено в Японии.

Подробнее

4 890p

Зажим ленточный Piher Hold All Strap Clamp, 5м, 800кг

Зажим ленточный Piher Hold All Strap Clamp, 5м, 800кг

Зажим ленточный Piher Hold All Strap Clamp. Длина ленты — 5м. Металлические уголки с углом в 90º и защитные пластиковые насадки. Нагрузка — до 800кг. Металлический храповой механизм зажима. Масса — 0.53кг. Производство — Piher (Испания)

Подробнее

1 750p

Замок врезной, левый/правый для ключа типа N, латунная накладка

Замок врезной, левый/правый для ключа типа N, латунная накладка

Замок врезной, левый/правый для ключа типа N, латунная накладка, материал замка -сталь, лицевой стороны — латунь, Производитель: Metal Group, Италия Для выбора и заказа нужного размера нажмите на название товара

Подробнее

от 650p

Подробнее

Подробнее

Уведомить

Планка ответная д/замка, 55х16мм, личинка 29х6мм, латунь полир., 39056.06000.17

Планка ответная д/замка, 55х16мм, личинка 29х6мм, латунь полир., 39056.06000.17

Планка ответная д/замка. Размер: 55*16 мм., личинка 29*6 мм.Цвет латунь полированная . два отверстия для крепления на шуруп или гвоздь, межосевое расстояние 46мм. Производитель: Metal Group, Италия

Подробнее

60p

Ключевина ‘Louis XVI’, 22х35мм, латунь пат., 30642.035V0.03

Ключевина ‘Louis XVI’, 22х35мм, латунь пат., 30642.035V0.03

Ключевина, Стиль — «Louis XVI» Материал- латунь. Финишное покрытие — латунь патинированная. Размеры: 22*35 мм., Тип крепления: гвоздь или шуруп — 2шт., межосевое расстояние 30 мм. Производитель: Metal Group, Италия

Подробнее

130p

Петля карточная д/дверей с притвором, 50х80мм, правая, латунь пат., 48051.080D0.03

Петля карточная д/дверей с притвором, 50х80мм, правая, латунь пат., 48051.080D0.03

Петля правая карточная для дверей с притвором. Размеры: 50х80мм. Материал — латунь. Финишное покрытие — латунь патинированая. Производитель: Metal Group (Италия)

Подробнее

380p

Петля карточная д/дверей с притвором, 50х80мм, левая, латунь пат., 48051.080S0.03

Петля карточная д/дверей с притвором, 50х80мм, левая, латунь пат., 48051.080S0.03

Петля левая карточная для дверей с притвором. Размеры: 50х80мм. Материал — латунь. Финишное покрытие — латунь патинированая. Производитель: Metal Group (Италия)

Подробнее

400p

Ключевина ‘Baroque’, 17х125мм, золото Валенсия., 30651Z116V0.07

Ключевина ‘Baroque’, 17х125мм, золото Валенсия., 30651Z116V0.07

Ключевина, Стиль — «Baroque Материал- сплав Zamak. Финишное покрытие — золото Валенсия. Размеры: 17х125мм., Тип крепления: гвоздь — 4шт., Производитель: Metal Group, Италия

Подробнее

180p

Нож складной, Higonokami Burasu, 220/100мм, латунная рукоять

Нож складной, Higonokami Burasu, 220/100мм, латунная рукоять

Нож складной. Латунная рукоять. Длина лезвия 100 мм, толщина 3 мм. Полная длина 220 мм. Около 20 лет назад почти каждому молодому человеку в Японии принадлежал карманный нож Higonokami. Известный кузнец Мотосьюк Нэгэо все еще делает эти ножи в небольших количествах. Лезвие из трехслойной стали выполнено в форме японского меча и имеет *прибитую поверхность*. Рукоять выполнена из латуни с выгравированным рисунком. Нож открывается путем нажатия на рычаг. Производство — Higonokami (Япония).

Подробнее

2 170p

Установка вертикальных стоек

Электрические полуавтоматические заточные станки

Точила с электрическим приводом пользуются популярностью по причине высокой производительности и качества заточки.

Как правило, такие агрегаты используют специализированные сервисные центры, оказывающие платные услуги по правке и заточке. С появлением бытовых моделей точил, отличающихся приемлемой ценой, они стали популярны у владельцев пил.

Преимущества электрического точила:

1. Высокая скорость заточки.
2. Возможность выравнивания рабочего зуба (при заточке ручным способом зубья цепи стачиваются не равномерно).
3. Идеальный угол заточки и возможность его регулировки.
4. Полная или частичная автоматизация процесса.
5. Возможность подключения как от сети 220, так и 12 вольт, благодаря чему в качестве источника питания можно использовать автомобильный аккумулятор, что достаточно удобно.

К минусам электрического станка для заточки цепей относится необходимость подключения к источнику питания, что не всегда возможно при необходимости заточки гарнитуры в деляне, на заготовке леса.

Минусом можно считать и то, что в процессе работы, заточные круги постепенно снашиваются и их необходимо менять, что повышает стоимость владения агрегатом.

Устройство и принцип работы заточного электрического станка

Заточная машина для пильных цепей состоит из нескольких элементов. Основание, это станина, которая используется для крепления двигателя и тисков с направляющими салазками для цепи. Двигатель, как правило, асинхронный с высокой частотой вращения и прямой передачей. На вал двигателя устанавливается заточной диск, крепится при помощи направляющей шайбы и гайки.

Место крепления двигателя к станине подвижное, благодаря такой схеме имеется возможность регулировать положение двигателя в пространстве, что необходимо для установки правильного угла заточки.

Тиски с салазками предназначены для установки цепи и её удержания. К тискам крепится ограничительная пластина с возможностью регулировки глубины реза. Закручивая регулировочный винт по часовой стрелке, пластина выдвигается, и глубина заточки увеличивается.

Теоретически, принцип работы заточного станка предельно прост. Цепь устанавливается в направляющие салазки, ограничитель опускается и упирается в заднюю часть затачиваемого зуба, не давая ему сместиться. После этого двигатель с установленным на него диском опускается. Диск касается зуба и стачивает его кромку. Далее, оператор передвигает цепь до следующего зуба и устанавливает упорную планку, после чего процесс повторяется. На практике немного сложнее, т. к. прежде чем приступить к заточке, необходимо настроить станок. Инструкцию по настройке можно найти в документах к станку.

Подробнее познакомиться с принципом работы полуавтоматического заточного станка для цепей можно посмотрев видео с демонстрацией работы на станке ВИХРЬ СЗЦ-200.

Диаметр напильника для заточки цепи бензопилы

Диаметр напильника для заточки цепи бензопилы очень важен в процессе подбора инструмента. Неправильно выбранный напильник испортит цепь, отчего возникнут проблемы в процессе пиления. Пила может застрять внутри дерева, сорваться и привести к поломке дорогого инструмента. Диаметр напрямую зависит от шага цепи. При заточке используется 4 основных размера диаметров, соответствующих своему шагу: • Шаг ¼» – диаметр 4,0 мм ; • Шаг 0,325″ — 4,8 мм; • Шаг 3/8″ — 5,2 мм; • Шаг 0,404″ — 5,5 мм. Для некоторых видов цепей также применяются напильники с диаметром 3,2 мм.

Разные диаметры напильников для заточки цепи бензопилы

Затачивание станком

Наиболее эффективной считается методика с применением электрического станка, позволяющего добиться заводской точности. Разберёмся, как точить цепь бензопилы таким способом, добиваясь нужного результата с минимальными временными и трудозатратами. Пилу ставят в специальное отверстие. Необходимо ослабить винт, зажимающий цепь и настроить нужный уровень заточки по таблицам или самому тупому зубцу. Процесс выполняется в соответствии с выбранными параметрами, после чего пила обрабатывается машинным маслом. Можно использовать две методики при заточке станком:

1. Последовательное воздействие на зубцы один за другим, время от времени изменяя полярность.
2. Зубцы затачиваются через один, сначала правый, а потом левый, что позволяет обойтись без изменения полярности.

Заточка цепи станком Источник instrumentgid.ru

Гомфрена

Видео: как очистить пригоревшую кастрюлю или сковородку

Навигация по записям

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Цинния

Использование болгарки в качестве заточного инструмента бензопилы

Можно заточить цепь бензопилы болгаркой, правда в данном случае потребуется проявить точность, так как использование этой методики не предполагает применения ограничителей. Предварительно оборудование закрепляется на верстаке или столе, для чего лучше изготовить какой-нибудь хомут. После закрепления электроинструмента его проверяют на наличие вибраций. Закреплённый электроинструмент проверяется на наличие вибраций, которые недопустимы при выполнении точных действий. Техника заточки заключается в проведении звеньев по абразивному кругу.

Помимо этого при использовании болгарки есть ещё риск допустить несколько ошибок:

• толщина удаляемого слоя не контролируется;
• высока вероятность в допущении ошибок при затачивании зубьев;
• есть опасность прорезки соединительного ушка, фиксирующего звенья.

Заточка болгаркой Источник prosto-instrumenty.ru Закрепляя болгарку хомутом или тисками, диск располагают в вертикальной плоскости. Альтернативный метод заключается в закреплении в тисках ни болгарки, а пилы, в то время как к ней подносится инструмент.

Какие бывают станки для заточки и как выбрать?

Заточные станки для цепей можно поделить на две категории: профессиональные и любительские.

Профессиональные станки для заточки цепей:

Два именитых производителя цепей в мире: Stihl и Oregon…. И оба выпускают профессиональные модели заточных станков.

Штиль выпускает станок под названием STIHL HOS.

STIHL HOS

станок Sthil USG

Этот станок кроме цепей может затачивать диски для кусторезов, садовые инструменты и другие режущие поверхности. В отличие от станка USG не обладает поворотным устройством, наклон выставлен согласно рекомендациям Штиля.

Характеристик этого станка я не нашел, к сожалению. Могу только сказать, что производитель не рекомендует его использовать для заточки цепей у которых кромка шлифована и твердосплавных цепей. При его немаленькой цене он не может быть оптимальным выбором, на мой взгляд.

Sthil USG

У этого станка существует модификация обладающая лучшими характеристиками под названием Sthil USG.

Технические характеристики Sthil USG:
Рабочее напряжение:	220 Вольт
Сила тока:	1.3. Ампера
Мощность двигателя:	0,18 кВт
Максимальные обороты двигателя:	2800 об/мин
Уровень шума:	75 дБ

OREGON 519789

Станок OREGON 519789 — профессиональный станок для заточки цепей.

hain-grinder-OREGON 519789

По сравнению со станками от Штиля он выгодно отличается большей мощностью и комплектацией. Раньше выпускался станок Oregon 32653 A, который был снят с производства, так OREGON 519789 является его усовершенствованной модификацией в которой стало с тисками работать проще, а так же на нем тиски двигаются в поперечном направлении. Так же в комплекте со станком OREGON 519789 в комплекте идут три абразивных диска различного диаметра для заточки различных типов цепей.

Характеристики станка OREGON 519789
Назначение	для пильных цепей
Тип станка	заточной
Круг	145×22 мм
Мощность	214 Вт
Обороты	2800 об/мин
Вес	6 кг
Гарантия	12 мес.

Видео про станок OREGON 519789:

OREGON 542654

Еще один профессиональный станок от OREGON -542654.

OREGON 542654

Эта модель отличается от других профессиональных станков наличием гидроусилителя.  Угол у станка OREGON -542654 увеличен до 55 градусов. По заверениям производителя время заточки у этого станка снижено до 50%. Так же как и прошлый станок комплектуется тремя дисками.

Характеристики станка OREGON 542654
Назначение	для пильных цепей
Тип станка	заточной
Круг	145×22 мм
Мощность	214 Вт
Обороты	2800 об/мин
Вес	7,7 кг
Гарантия	12 мес.

Бытовые станки для заточки пильных цепей

Теперь рассмотрим несколько бюджетных станков для заточки пильных цепей:

Станок для заточки цепей Prorab 6510

Prorab 6510

У этого станка есть модификация 6511, которая имеет большую мощность. Станок имеет привлекательную цену и подойдет для заточки цепей в домашних условиях.

Характеристики станка PRORAB 6510
Назначение	для пильных цепей
Тип станка	заточной
Круг	100×10 мм
Мощность	130 Вт
Обороты	2800 об/мин
Вес	7,7 кг
Гарантия	12 мес.

Заточное устройство для пил Калибр Мастер ЭЗС-90М

Калибр Мастер ЭЗС -90М

Характеристики станка Калибр Мастер ЭЗС-90М
Назначение	для пильных цепей
Тип станка	заточной
Круг	100×10 мм
Мощность	90 Вт
Обороты	4000 об/мин
Вес	2 кг
Гарантия	12 мес.

Champion C2000

Один из самых популярных непрофессиональных станков для заточки цепей- Champion C2000.

Champion_C2000

Этот станок для заточки цепей пользуется заслуженной популярностью благодаря хорошему качеству, отличной функциональности и невысокой цене. Высокое количество оборотов по сравнению, к примеру с Калибром ЭЗС-90М позволяет заточить цепь качественнее и быстрей.

Характеристики станка Champion C2000

Назначение	для пильных цепей
Тип станка	заточной
Круг	105×10 мм
Мощность	85 Вт
Обороты	4800 об/мин
Вес	2 кг
Гарантия	12 мес.

Как узнать, что зубья затупились

На необходимость правки зубьев указывает несколько признаков. В процессе работы пильную гарнитуру уводит в сторону, нарушается точность реза – это первый признак. Стружка получается рыхлой и рассыпающейся. Цепь вращается медленнее, иногда останавливается, застревая в древесине. Если цепь постоянно провисает, хотя ее подтягивают, то это тоже может говорить о том, что зубья затупились. Повышается вибрация, появляются рывки инструмента в процессе распиловки.

При внимательном рассмотрении зубьев можно заметить изменения в их профиле. В целом на необходимость заточки указывает резкое снижение производительности и некорректная работа инструмента.

Крупная встраиваемая техника: встроенный холодильник для кухни

Технология PowerSharp

Если ваша цепь совместима с системой PowerSharp, то это значит, что удастся сэкономить время и силы. Заточка происходит без снятия с шины всего за несколько секунд. Комплектация системы включает:

• заточное устройство;
• абразивный брус;
• пильная шина.

Разберёмся, как наточить цепь бензопилы с помощью PowerSharp всего за три шага:

1. Установить цепь с шиной;
2. Закрепить брус, устанавливаемый непосредственно на шину;
3. Упереть конец пилы куда-нибудь и запустить оборудование на несколько секунд.

Заточка системой PowerSharp Источник greenindustrypros.com Соблюдение всех рекомендаций позволит избежать порчи цепи и провести операцию с соблюдением технологических требований.

Выводы
