Установка накопительного водонагревателя и схемы его обвязки

Виды двухконтурных газовых котлов со встроенным бойлером: нужны ли они?

Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Во втором случае сам агрегат работает только на отопление. Выделяют отдельно стоящие и встроенные бойлеры.

Первые чаще приобретаются отдельно, обладают большой вместимостью, подходят к одно- и двухконтурным приборам открытого и закрытого типа. Требуют сложного подключения.

Встроенные резервуары — часть готовых решений на основе двухконтурных котлов. Компактны за счёт небольшого объёма, с завода оснащаются продвинутой автоматикой, легко можно подключить.

Важно! Объём отдельно стоящего бойлера подбирают пропорционально мощности котла. Если резервуар слишком велик, то вода в нём не будет прогреваться до необходимых по санитарным нормам 60 °C. Это чревато появлением опасных для здоровья колоний легионеллы

Это чревато появлением опасных для здоровья колоний легионеллы.

Современные аппараты со встроенными накопителями имеют функцию «антилегионелла»: бойлер время от времени автоматически прогревается до 65 °C в течение 30 минут, убивая тем самым вредоносные бактерии.

Двухконтурные газовые котлы с бойлерами различаются по месту расположения, типу накопителя и его вместимости.

По расположению: напольные энергонезависимые и настенные

Напольные энергонезависимые котлы отличаются большими размерами и высокой мощностью. Масса нагревательного прибора без жидкости достигает 100 кг. Оснащаются встроенными бойлерами объёмом до 120 л, внешними навесными либо напольными — 50–500 л.

Фото 1. Напольный двухконтурный газовый котел с бойлером косвенного нагрева, установлен в специальном помещении.

Зачастую требуют размещения в специально оборудованной бойлерной. Быстро нагревают и подают воду, но чувствительны к скачкам напряжения. Создают проблемы при подключении системы рециркуляции.

Настенное оборудование меньше и слабее напольного. Не требует обустройства отдельного помещения, допускается к установке в ванных комнатах и кухнях. Обычно комплектуются встроенными резервуарами косвенного нагрева вместимостью 10–60 л с постоянным подогревом жидкости вторичным контуром ГВС.

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма. Их теплообменники имеют малое внутреннее сечение, из-за чего приборы боятся накипи и очень чувствительны к качеству воды.

По типу бойлера с электрическим нагревателем

Бойлер прямого нагрева оснащён собственным нагревательным элементом, самостоятельно повышающим и поддерживающим температуру воды. Зачастую это трубчатый электрический нагреватель (ТЭН), работающий от сети либо на газе. Установка второго варианта также требует разрешения надзорных органов.

Систему ГВС допускается основывать исключительно на накопителе прямого нагрева, минуя подключение к котлу.

Бойлеры косвенного нагрева не имеют собственного активного нагревательного элемента. В резервуаре с водой размещается змеевик, пропускающий через себя теплоноситель, предварительно нагретый в другом отопительном приборе. Устанавливаются с газовым оборудованием мощностью от 25 кВт, для работы автоматики необходимо подключение к сети.

Фото 2. Двухконтурный газовый котел с комбинированным бойлером, нагревает воду в резервуаре за счет работы змеевика.

Комбинированные бойлеры имеют змеевик, работающий по косвенному принципу, и ТЭН, непосредственно нагревающий воду в резервуаре. Рабочий элемент поддерживает температуру на необходимом уровне, но бо́льшая часть нагрева обеспечивается змеевиком.

Справка! Комбинированные накопители подходят к одно- и двухконтурному оборудованию малой мощности. Сокращают расход электричества в отопительный сезон, обеспечивая необходимый нагрев воды в течение всего срока эксплуатации.

Видео: простейшая схема подключения настенного бойлера

Принцип работы бойлера косвенного нагрева

Прежде, чем браться за изготовление такого нагревательного устройства, следует разобраться, каким образом он работает, а для этого изучить его устройство. Бойлер косвенного нагрева является обычным баком, внутри которого находятся трубы. По ним циркулирует теплоноситель.

Источником тепла может быть система отопления. Внутрь бака подаётся вода, постепенно нагревающаяся до температуры, обусловленной параметрами теплоносителя. Поскольку забор воды для хозяйственных нужд производится с верхней части бака, то её температура остаётся стабильной, пользоваться согретой водой удобно.

Таким образом, можно частный дом, где имеется отопительная система, функционирующая на любом виде топлива, обеспечить горячей водой в достаточном количестве. Бойлер косвенного нагрева можно использовать и в многоэтажных домах, подключив его в отопительную систему.

Правда, функционировать он будет только в отопительный сезон. Для того, чтобы устройством можно было пользоваться при отсутствии отопления, в конструкцию добавляют электрический ТЭН, включая его в сеть по мере необходимости.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

#1: Способ обвязки с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан. Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН (+)

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

#2: Вариант с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции (+)

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

#3: Обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку (+)

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

#4: Использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей (+)

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

#5: Система для работы с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше (+)

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Состав и свойства Белизны, инструкция по применению для отбеливания и дезинфекции

Диаметр воздухозаборника печи Бубафоня

Устройство и принцип работы бойлера косвенного нагрева

Бойлер косвенного нагрева (БКН) – емкость со встроенным змеевиком (теплообменником). Змеевик чаще всего выполняется из согнутого спиралью медного трубопровода, реже – из стали. БКН больших объемов могут иметь несколько встроенных змеевиков. Вместимость емкостей варьируется от 50 до 1500 литров.

По трубе змеевика циркулирует теплоноситель контура котла, передает теплоту воде из водопровода ХВС, подключенного к БКН. Ввод холодной воды подключен в нижней части емкости, выход горячей – в верхней полусфере. При организации расхода горячей воды холодная вода постепенно, пропорционально потреблению, заполняет бойлер и нагревается.

Емкость оборудована слоем тепловой изоляции – это позволяет снизить потери тепла. Сама емкость обычно выполняется из стали, реже – из нержавеющей стали. В случае применения обычной стали в емкость монтируется магниевый анод – он несколько снижает скорость коррозии стенок. Анод является расходным материалом – его нужно периодически менять.

Все модели бойлеров имеют основной управляющий элемент – термодатчик. Датчик температуры воды ГВС монтируется в гильзу, расположенную в верхнем или среднем сегменте емкости. Датчик осуществляет контроль за величиной температуры, осуществляет замыкание и размыкание электрической цепи исполнительных механизмов – циркуляционного насоса или трехходового клапана.

Большинство моделей БКН оборудуются дополнительными элементами и опциями:

1. Разъем для установки ТЭНов;
2. Ревизионный люк;
3. Линия рециркуляции;
4. Линия слива воды.

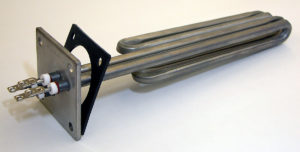

ТЭНы устанавливают при недостаточной мощности котла или постоянной низкой температуре в системе отопления. Люк предназначен для осмотра теплообменника и чистки емкости от шлама и отложений.
