Пошаговая инструкция по монтажу свайно-винтовых оснований

Особенности технологии монтажа различных видов опорных столбов

Принципы строительства свайного фундамента изложены в СНиП 2.02.03-85 и СП 24.13330.2011. Каждая технология отличается способом устройства, а также видами силовых элементов.

Работы по закладке фундамента для всех типов свай начинаются с уборки площадки от строительного и другого мусора, выгрузки материалов, подготовки технического оснащения, а также разметки поля в соответствии с планом.

Буронабивные

Сваи изготавливают на строительном участке. Алгоритм технологических операций:

1. В обозначенных местах обустраивают шурфы на проектную глубину.
2. Дно скважины засыпают слоем песка и трамбуют материал, чтобы получить высоту не менее 20 см.
3. По технологии без применения обсадных труб стенки скважины укрепляют для защиты от разрушения глинистым раствором. В большинстве случаев используют инвентарные трубы, которые в частном домостроении можно заменить листовым рубероидом.
4. Заготавливают арматурный каркас и помещают его внутрь скважины.
5. Заливают конструкцию раствором, оставляя выступы продольной арматуры над поверхностью.
6. После затвердевания выравниванию опоры на одном уровне.

Винтовые

Установку винтовых изделий можно проводить вручную или использовать редукторные установки для монтажа. Технологические процессы закладки фундамента на размеченном поле:

• вкручивание стержней на глубину, когда лопасти будут погружены в несущий пласт;
• выравнивание выступающих частей свай на одном уровне по горизонтали;
• бетонирование полости труб для предотвращения окисления металла внутри опорных элементов;
• наваривание оголовков;
• зачистка сварных швов и покрытие гидрофобным составом.

Монтаж железобетонных винтовых свай проводится с применением спецтехники, поскольку конструктивные элементы имеют значительный вес и вручную практически невозможно обеспечить соосность столба.

Установка железобетонных опор буровым способом

Потребность в предварительном бурении скважин под забивные сваи возникает в таких случаях:

1. Мощности молотов для забивания недостаточно, чтобы самостоятельно преодолеть сопротивление грунта.
2. Строительство ведется на высокоплотных, вечномерзлых или, наоборот, сильно переувлажненных почвах.
3. Сваи необходимо ввести в грунт под определенным углом.

Последовательность технологических этапов закладки свай:

• лидерное бурение шурфов;
• уборка выработанной земли;
• погружение железобетонных столбов;
• выравнивание выступающих над поверхностью конструкций на одном уровне.

Забивные

Для монтажа забивных опор используют специальную технику с закрепленным дизель-молотом. Алгоритм земляных работ:

1. На забивных столбах делают отметки с шагом в 1 м.
2. С помощью стропов поднимают изделие в вертикальное положение и фиксируют над проектной точкой.
3. Удары дизель-молота производятся с постепенным наращиванием силы. Высота рабочего хода – не более 0,5 м.
4. Чтобы удостовериться в достижении несущего пласта, после погружения сваи на проектную глубину делают 10 последних ударов. Если при этом свая остается на месте, то монтаж силового элемента считают завершенным.

Усиление СФ

Необходимость в усилении конструкции может быть вызвана ошибками при проектировании и строительстве, изменениями гидрогеологических условий, появлением дополнительных нагрузок на фундамент.

Этапы реконструкции:

• проектирование и расчет нового фундамента;
• доставка материалов на площадку;
• подъем дома на домкратах;
• демонтаж старой силовой конструкции;
• разметка свайного поля;
• монтаж новых опор;
• обвязка свай;
• возвращение дома на исходное положение.

Установка свай

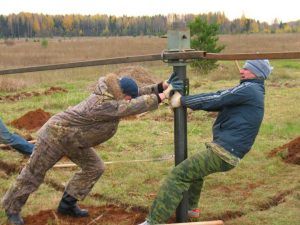

Для закручивания свай необходимо трое человек

Завершив разбивку и вынос центров свай на местность, можно произвести “лидерное бурение” облегчающее закручивание свай. Штраба глубиной около полуметра и диаметром, близким к габариту ствола сваи, сбережет силы на первом этапе и предотвратит уход канала в сторону от проектного.

Поскольку основную нагрузку воспринимают лопасти сваи и часть ствола, находящегося под давлением грунта, то прокол ниже отметки рельефа не окажет негативного влияния.

После прохода предварительного канала проверяется его позиционирование относительно осей. Для этого восстанавливается натяжение нити по требуемой оси, опускается отвес и уточняется величина смещения скважины от проектного положения. При необходимости её следует откорректировать.

Без присоединения к свае крутящего механизма закручивать основание будет тяжело

Завинчивание свай начинается с подготовки оголовка к установке рычагов, обеспечивающих передачу вращательного момента. Обычно используется специальная насадка, фиксируемая болтом на верхнем срезе сваи или отверстия для пропуска рычага. Второй вариант может привести к деформации и ослаблению верхнего сечения изделия, поэтому его применение лучше ограничить строениями, не несущими значительной нагрузки, например, ограждениями или сараями.

Вставив в проушины рычаги достаточной длины, обычно в три — четыре метра и зафиксировав сваю в начальном положении, начинают её вращение, одновременно контролируя вертикальность при помощи отвеса или строительного уровня. Таким образом, для выполнения работы необходимо минимально три человека. О том, как крутить дрелью винтовые сваи, смотрите в этом видео:

Для лучшего контроля можно сместить на обноске ось на расстояние, равное половине диаметра сваи и натянуть нитку. Это позволяет точно выдерживать положение на оси, корректируя его при необходимости, так как завинченная вручную винтовую сваю, особенно когда оголовок ещё находится на большой высоте, прилагаются несинхронные усилия, легко сбивающие её центрирование относительно проектного положения.

Как сделать своими руками?

После составления проекта, проведения подготовительных работ и закупки стройматериалов, можно приступать непосредственно к монтажным работам.

Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.

На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.

Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.

Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.

В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.

Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.

Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.

Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.

В дополнение к основному свайно-винтовому фундаменту необходимо обустроить бетонное основание. Его площадь не обязательно должна быть большой.

Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.

Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.

На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.

Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.

На следующей стадии можно приступать к монтажу сруба

Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

Металлический забор на винтовых сваяхИсточник spravka-region.ru

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

• ствол из стальной трубы;
• острый наконечник в форме конуса;
• лопасть (винт);
• оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Сообщить об опечатке

Инструкция по самостоятельному изготовлению

Изготовление сваи требует навыков и опыта от мастера. Следуя технологии, можно сделать надежную опору под:

• легковесные и малоэтажные сооружения,
• ограждения,
• гараж и различные хозяйственные постройки.

Для этого мастеру понадобятся такие материалы и инструменты:

1. Металлические трубы.
2. Стальные пластины толщиной от 4 мм.
3. Сварочный аппарат.
4. Болгарка.
5. Обмазочный материал для гидроизоляции.

Выбор металлопроката для ствола

Для ствола выбирают профильные трубы из прочных марок стали. Для работы можно взять металлопрокат марок 09Г2С, Ст20 или Ст10.

Длина трубы напрямую зависит от типа грунта: ее должно хватить, чтобы сваю можно было вкрутить в почву до твердых пород.

Конструктивные параметры – длина ствола и толщина его стенки определяют несущую способность опоры. Выбирают трубы толщиной от 3,5 мм.

Рекомендации по выбору диаметра сечения:

• 57 мм – для легковесных конструкций, например, ограждений из металлической сетки;
• 89 мм – для хозяйственных легких построек;
• 108 мм – для малоэтажных жилых домов из дерева, пенобетона, кирпича.

Делаем наконечник

В домашних условиях применимы 3 технологии изготовления наконечников. Сварные пики и наконечники, изготовленные из тела трубы подходят для вкручивания сваи в плотный грунт. Крестообразные наконечники используют для строительства на торфяных и песчаных участках.

Технологические этапы:

1. Создание шаблона из картона. Вырезают равнобедренный треугольник с высотой, равной 2D, короткой стороной – πD/n, где D – диаметр ствола, n – количество лепестков (для свай Ø108 мм берут 5 листков, для труб меньшего диаметра – 4 лепестка).
2. Разметка трубы по шаблону.
3. Нарезание лепестков.
4. Загибание лепестков в конус. На этом этапе контролируют, чтобы вершина конуса совпала с осью трубы.
5. Приваривание лепестков друг к другу с помощью сварочного аппарата.

Сварной наконечник выкраивают по такой же технологии, но не из тела сваи, а из стального листа или отрезка трубы. Лепестки заготовки фиксируют между собой двойным сварочным швом. Затем приваривают пику к стволу.

Крестообразный наконечник отличается по форме и высоте от предыдущих типов. Шаблоном послужит равнобедренный треугольник с высотой, равной πD. Размер основания треугольника принимается равным внешнему диаметру трубы. Конструктивные элементы свариваются между собой.

Изготавливаем винт

Спиралевидный элемент изготавливают из толстолистовой стали толщиной от 4 мм. Как правило, шаг лопасти может варьироваться от 5 до 7 см.

В домашних условиях применяют 2 технологии изготовления винта:

1. Сплошной однозаходной элемент – заготовка выкраивается из одного листа стали, вырезается, а затем разводится ломом до необходимой конфигурации.
2. Многозаходной винт из нескольких элементов – выкраивание отдельных сегментов с последующей сваркой на пику.

Технологические этапы создания однозаходного винта:

• разметка заготовки с внешним диаметром 150–300 мм (зависит от нагрузки на сваю) и внутренним диаметром, равным сечению столба;
• вырезание детали плазморезом или сваркой с учетом ширина шва;
• разрезание детали по радиусу;
• разводка лопасти до нужного шага — зажимают сплошной участок заготовки в тиски и с помощью лома разводят края лопасти.

Технология изготовления многозаходного винта:

• изготовление заготовки по принципу, описанному ранее;
• готовое кольцо разрезают на два одинаковых фрагмента;
• нанесение винтовой разметки на пике;
• поочередное приваривание фрагментов по разметке до нужного количества витков — в процессе сборные элементы подгибают до нужной формы.

Проще приваривать лопасти к телу трубы, потому что оно имеет постоянное сечение. У заготовки для наконечника внутренний диаметр будет меньше, поскольку пика сужается к концу. Для изготовления элемента нужной конфигурации подгонять заготовку лучше на месте, используя плотный листовой материал для шаблона.

Финальная обработка

За один год эксплуатации толщина стенки металлической сваи уменьшается минимум на 0,01мм из-за коррозии. Чтобы защитить фундамент от разрушающего фактора, сваю покрывают специальным составом, стойким по отношению к влаге.

В домашних условиях можно использовать такие обмазочные материалы в качестве гидроизоляции:

• полиуретановая эмаль;
• мастика на основе битума;
• асмольная грунтовка и другие.

Плюсы и минусы

К положительным сторонам свайного основания под баню следует причислить:

• Независимость от свойств грунта или гидрогеологической обстановки.
• Значительное снижение стоимости строительства, особенно, если сравнивать с заглубленным ленточным фундаментом.
• Высокая скорость строительства основания.

Недостатками свай являются:

• Относительная сложность работ, необходимость обследования и анализа грунтов на участке.
• Приходится отказываться от традиционной бани с проливными полами и создавать качественную систему водоотведения.
• В ряде случаев требуется привлечение строительной техники, что в условиях благоустроенного участка не всегда возможно.

ОБРАТИТЕ ВНИМАНИЕ!
Выбирая тип основания, необходимо учитывать как плюсы, так и минусы, чтобы впоследствии не оказаться в сложной ситуации.

Шкаф на балкон на заказ — отличное решение для маленького пространства

Стилей в дизайне интерьера существует множество. У каждого из вас есть свои предпочтения, которые больше всего соответствуют личному вкусу. При оформлении балкона или выборе мебели, включая шкаф, нужно умело сочетать элементы, чтобы выполненный интерьер соответствовал всем ожиданиям и вписывался в любимый стиль. Поэтому каждая деталь имеет большое значение. Фасад шкафа-купе — это элемент, который сразу бросается в глаза, поэтому стоит позаботиться о том, чтобы первое впечатление от него было незабываемым. Широкая гамма материалов позволяет творить, предлагая множество возможностей, благодаря которым интерьер балкона будет не только отвечать эстетическим потребностям домочадцев, а станет одним целым: от пола и потолка до мебели. Шкаф на заказ для балкона может быть отличным примером качества, так как изделие будет сделано по индивидуальным замерам четко вписываясь в пространство.

Обвязка брусом

После установки винтовых свай с оголовками. Сваи скрепляются между собой брусом.

Такая обвязка применяется для следующих сооружений:

Дома и бани из бруса, бревна

Дома и бани по каркасной технологии

Беседки и пристройки

Таким образом решаются следующие задачи:

Сваи связываются в единый фундамент

Нагрузка сооружения равномернее распределяется на винтовые сваи

Брус становится опорой для стен и лаг пола

Какой брус используется

Толщина бруса как правило 150*150 или 200*200. Можно использовать и другие варианты толщины бруса, в зависимости от типа сооружения толщины стен. А также составлять несколько балок одна на другую, чтобы получить требуемую жесткость. Так же можно используют клеёный брус.

Балки обвязки следует обработать антисептиком и огнезащитой.

Лучше использовать максимально долговечные и прочные балки

Используйте оголовки размером с брус или больше

Брус между собой можно крепить разными способами. Можно например, углы в брусовых домах рубят. А именно: в пол дерева или в лапу. Усилить соединения металлическими пластинами тоже не помешает.

Крепление бруса к оголовкам

В оголовках просверливаются отверстия или прожигаются сварочным аппаратом.

И брус крепится сквозь эти отверстия, либо на саморезы либо на болты.

Между брусом и оголовками прокладывается рубероид или другой материал.

Между собой брус также можно скреплять металлическими пластинами.

Обвязка винтовых свай швеллером

Сваи связывается в единую систему

Вес сооружения распределяется равномерно

Основание для стен

Для сооружений из пеноблоков, газобетона, кирпича является обязательной.

Мосты, пирсы, причалы.

Гаражи, ангары, постройки из металлоконструкций.

Обвязка профильной трубой.

Обвязка профильной трубой обязательна для фундаментов выше 0,5 метра. Она придает системе свай большую жесткость.

Для фундаментов ниже 0.5 метров обвязка не обязательна, но рекомендуется.

Основная функция такой обвязки: придание вертикальной устойчивость сваям. Сваи собранные в единую систему не шатаются относительно вертикальной оси.

По мимо прочности такая обвязка служит каркасом обшивки цоколя.

Рекомендуется для усиления фундамента ниже 0,5 метров.

Обязательна для фундамента выше 0,6 метров.

Применяется: фундаменты выше 0,5 метров, на склоне.

Обвязка профильной трубой в один ряд.

Фундамент высотой до 0,5 метра.

Рекомендуется, но не обязательна.

Обвязка профильной трубой в два ряда.

Фундамент высотой до 0,6-1 метра.

Обвязка профильной трубой крест на крест.

Фундамент высотой от 0,6 метра.

Фундаменты на склонах и воде.

Бесплатная консультация специалиста 8(900)5447111

Отделка пола

Где служил Нагиев в армии

Плюсы и минусы свайного фундамента — отзывы

Обвязка ростверком

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

Металлический

Используются различные виды металлопроката:

• Швеллер.
• Двутавр.
• Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

Полезное видео

Рекомендации специалистов

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

1. Тип и вес сооружения.
2. Несущую способность опоры.
3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

• Ø57 мм – заборы из сетки, легковесные конструкции;
• Ø76 мм – тяжелые ограждения из кирпича и профнастила;
• Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
• Ø108 мм – малоэтажные дома, дачи, бани, ангары;
• Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

• лопастные;
• спиральные;
• комбинированные.

По способу изготовления наконечников:

• литые;
• сварные;
• кованные.

По способу нанесения антикоррозионного покрытия:

• нанесение обмазочных материалов;
• холодное оцинкование;
• горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

Себестоимость самодельных опор выходит в 3 раза дешевле покупных изделий, но нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали.
Для лопастей применять листовую сталь толщиной не ниже 4–5 мм.
Уделять внимание прочности сварочных швов.
Выбирать качественные гидроизоляционные материалы.

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

• длина трубы – от 1 м;
• диаметр сечения – от 57 мм;
• толщина стенки трубы – от 3,5 мм;
• толщина лопасти – 4–5 мм;
• диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунта	Несущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 м	длина столба – 2,5 м	длина столба – 3м
Пластичные глины	3,7	4,4	5,0
Полутвердые глины	4,7	5,4	6,0
Суглинки, супеси	3,7	4,5	5,0
Пески средней фракции	Не используются	9,5	10,5

Предварительная обработка сырья, защита от влаги

Выполнение разметки под винтовой фундамент
