Как установить дверной электрический звонок

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

• Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
• Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Установка щита

Обзор видов

На текущий момент имеются разные модификации дверных звонков.

Электромеханические

Функция электромеханического звонка входной двери заключается в следующем. При поступлении электротока происходит повторяющееся колебание ударного устройства, обеспечиваемое электромагнитом, который воздействует на стальную пластинку, выступающую в качестве звукового резонатора. В итоге слышится звук, мощность которого пребывает в зависимости от размера пластины.

Достоинства:

• продолжительный срок эксплуатации;
• несложный монтаж;
• простейшая структура.

Отрицательные черты:

• устройство не станет функционировать без присутствия тока в электросети;
• нет настройки различных мелодий и звуков;
• монотонный сигнал.

Электронные

Подключение электронных приборов, в сущности, не имеет различий с подключением электромеханических звонков, только их внутренняя структура характеризуется наличием электронной составляющей. Звук распространяется не от ударов о резонатор звука, а из динамика. Эти звонки оборудованы регуляторами мощности звука и наделены опцией выбора мелодий.

Электронные звонки подразделяются на два типа.

Проводные

Это простые устройства, функционирующие от надавливания кнопки, которая смыкает электроцепь. Подобные электрозвонки устанавливали во времена СССР на двери всех без исключения квартир. В настоящее время проводные звонки обладают уже модифицированной конструкцией. В них интегрированы разнообразные мелодии либо звуки из известных кинофильмов.

Достоинства:

• основательная и простая конструкция;
• проводная структура дает возможность стабильно функционировать прибору оповещения в тех местах, где кнопка изолирована от динамика чрезмерным количеством железных и бетонных препятствий;
• механическая кнопка, установленная на улице, намного более стабильна к влиянию погодных условий, нежели электронная.

Недостатки:

• невозможность функционирования, если отсутствует электрическая энергия;
• поломка по вине низкокачественных деталей;
• сложность установки (потребность протягивания проводов, высверливания отверстий в стенке);
• немалая опасность приборов, функционирующих от электросети.

Беспроводные

Эти устройства практичны для монтирования в индивидуальных домах. Пришедшие посетители находятся не рядом с входной дверью дома, а возле дворовой калитки, находящейся на какой-то дистанции от дома. Для монтирования беспроводных звонков нет потребности протягивать электропроводку от калитки до дома. При нажиме на кнопку сигнал доставляется посредством электромагнитных колебаний на модуль, находящийся внутри помещения. Различные модификации могут функционировать на разной дистанции между кнопкой и основным модулем, только не больше ста метров. Беспроводные устройства выпускают в двух версиях: на батарейках либо на аккумуляторных батареях. Они не требуют наличия бытовой электросети 220 вольт, вследствие этого их ставят там, где нет электричества, к примеру, в домике егеря либо лесной хижине.

Достоинства:

• могут функционировать при отсутствии электросети, обладают водонепроницаемым корпусом без вывода какой-либо проводки, что противодействует проникновению влаги;
• монтаж беспроводных устройств несложен и не нуждается в протяжке проводки.

Минусы:

• при внушительном удалении и присутствии железных либо бетонных препятствий между кнопкой и сигнальным модулем снижается его функциональность;
• морозная погода может стать причиной выхода из строя беспроводного электрозвонк

Пошаговая инструкция по монтажу звонка

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

• строительный нож;
• набор отверток;
• отвертка-индикатор;
• шурупы и шуруповерт;
• изолента;
• клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

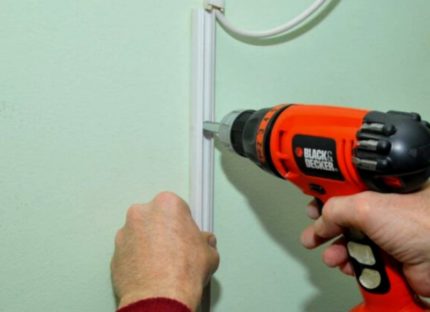

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

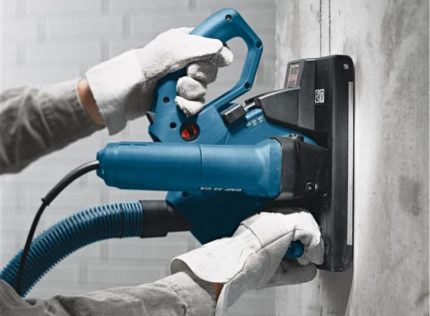

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком  над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Когда необходима регулировка двери

Установка электрического звонка.

Несмотря на свою незаметность, звонок является очень важным элементом в любой квартире. Ведь именно это устройство помогает узнать, что к вам пришли гости. Поэтому его необходимо правильно собрать и подключить. Поскольку прибор работает от электричества, то вам потребуются услуги электрика. Несмотря на простоту монтажа, установка звонка достаточно не простое дело.

Виды звонков, и какие бывают отличия

Современные технологии шагнули очень далеко и теперь такое простое устройство может быть нескольких видов:

1. Электромеханические. Наиболее старый и надежный звонок, который состоит из магнитной катушки и металлического звонка. При нажатии на кнопку, на катушку подается напряжение, и она намагничивается и начинает притягивать колокольчик. Поскольку питание подается импульсно, то устройство начинает выдавать необходимые звуки.
2. Электронные. Наиболее современный вариант, который издает звуки благодаря встроенной электронной плате.

При подключении звонка можно допустить несколько ошибок, которые приведут к его поломке. Большинство людей хотят красивую мелодию при срабатывании устройства, поэтому основным вариантом покупки является электронный тип звонка. Поскольку любая электроника боится перенапряжений и неправильного подсоединения, то новичок может ошибиться и спалить звонок. Поэтому лучше всего пользоваться услугами электриков.

Как правильно установить электрический звонок в квартире и доме

Для того, чтобы корректно установить любой электрический прибор и правильно его подключить необходимо ознакомиться с его схемой подключения. Для этого необходимо обладать определенным знаниями в области электротехники. Кроме того понадобятся специальные инструменты такие как:

1. Перфоратор с длинным и коротким бурами. Он вам понадобится, чтобы пробить отверстие из квартиры сквозь несущую стену и подготовить место под крепления самого звонка.
2. Отвертка и паяльник. С помощью них, осуществляется электрический монтаж.
3. Тестер или мультиметр. Прибор позволит определить фазировку при подключении.

Поскольку большинство инструмента стоит намного дороже самого звонка, то проще воспользоваться услугами электрика, чем выполнять работу самостоятельно. Каждую работу, должен выполнять тот, кто занимается этим профессионально, даже такое небольшое дело как установка звонка. Тем более, что стоимость услуг электрика в таком случае более чем доступна.

Несмотря на то, что функцию звонков успешно выполняют и домофоны, установка звонков все равно не теряет популярности. Ведь не заставите, же Вы соседей бежать на улицу, если они хотят к Вам зайти! Часто бывает что гости или члены семьи, забывшие ключи, проходят в подъездную дверь, вместе с соседями по дому, но потом не могут, элементарно позвонить в дверь. Да и домофон может сломаться.

Наша компания предлагает Вам выполнение всех видов электромонтажных работ, в том числе и по установке звонка. Звоните нам по телефонам, или разместите заявку на сайте, если хотите заказать установку звонка или узнать сколько стоит установка звонка. Наши специалисты проконсультируют Вас по всем вопросам и согласуют время для визита наших электромонтажников на Ваш объект. После выполнения замеров, мы выслушаем Ваши пожелания и предложим варианты по установке звонка.

Монтаж звонка

Установку выполняют квалифицированные, опытные мастера-электрики и используя в работе профессиональные приспособления и инструменты. Благодаря этому монтаж всегда получается очень и аккуратным и качественным, и весьма быстрым. Наши клиенты неизменно остаются довольны.

Заказать установку звонка

Оставляя заявку, уточняйте у наших операторов про действующие скидки. Сделав заказ, Вы получаете установку звонка недорого и в кратчайшие сроки. Такие работы следует поручать только ответственным и высококвалифицированным исполнителям, и тогда Вы непременно будете очень удовлетворены результатом.

Узнать расценки на работу и вызвать электрика, сантехника круглосуточно можно по телефону 89259363499, 89057435344 Вадим.

Самодельный звонок беспроводного типа

Рассмотрим одну из самодельных микросхем беспроводного аналога подобного устройства. В основном принципе работы они похожи, но есть некоторые отличия. Основным отличием становится частота, на которой сигнал передается с передатчика на принимающее устройство – 87.9 МГц. Само устройство состоит из следующих основных модулей:

• Схемы управления,
• Звукового чипа,
• Передатчика,
• Источника питания.

Рассмотрим каждый элемент схемы более подробно.

Схема самодельного дверного радиозвонка.

Управление устройством осуществляется посредством кнопки S1. По сути, она запускает музыкальный чип и таймер передатчика. Когда она находится в нажатом состоянии на выводы 6 и 13 идет напряжение. Также здесь присутствует микросхема на резисторе R2 и двух диодах VD1 и VD2. Она лимитирует верхнее значение напряжения на выводах 6 и 13. Это необходимо, так как микросхемы УСМ и К561 отличаются логическим уровнем. Само устройство управления применяется на основе микросхемы D1. Она играет роль таймера, который включает передатчик на несколько секунд, после того как нажата кнопка S1.

Посредством элементов D1.1 и D1.2 генерируется одиночные положительные импульсы

Их длительность напрямую связана с постоянной времени в цепи С1-R4 (беря во внимание значения, указанные на схеме, можно сказать, что длительность импульсов порядка двадцати секунд). Импульс меняет полярность, попадая на инвертор D1.3, и далее идет на ключ VT1. Источник питания бестрансформаторного типа, а установленный конденсатор C5 гасит излишнее напряжения

Источник питания бестрансформаторного типа, а установленный конденсатор C5 гасит излишнее напряжения.

Для звукового чипа используется микросхема УМС8-08. Она воспроизводит 8 различных звуков, заложенных в нее. Выбор мелодий осуществляется перелистыванием, посредством S1. Если же пустить выходные импульсы с микросхемы D2 через транзисторный ключ VT2 на трансформатор T1 с конденсатором C10, а затем на динамик, то звучание сигнала будет мягким и приятным для слуха (исчезнут высокие и резкие звуки).

В качестве антенны используют кусок провода. Будет достаточно длины не более метра. С подобной антенной устройство передает сигнал от передатчика к приемнику на расстояние до ста метров.

Теперь необходимо настроить устройство. Первым делом проверяется источник питания. Далее проверяют правильность работы звукового чипа. Если все работает, то переходят к настройке передатчика. На время проводком замыкается VT1 и эммитер. Сам приемник устанавливается на указанной выше частоте. С помощью настройки С11 и С12 добиваемся уверенного приема на максимальной дальности. Благодаря резистору R8 устанавливаем модуляцию для лучшего звучания приемника. Затем перемычка убирается и настраивается таймер на D1. Для этого кратковременно нажимают кнопку S1. При этом передающее устройство включается и работает несколько секунд. Если этот временной промежуток слишком мал или, наоборот, слишком велик, то его изменяют с помощью подбора R4 и C1.

Таким образом, имея минимальные знания и закупив все необходимое в ближайшем магазине радиотоваров, можно сделать надежный звонок своими руками.

Не менее интересная информация о типах электрических звонков

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Сложность подключения квартирного звонка заключается в том, что провода необходимо провести через стену. Иногда это слишком неудобно, тогда отверстие делают возле дверной рамы.

Если это подключение кажется вам слишком сложным, поищите модели проводных звонков с внутренним блоком, который вставляется в розетку. Есть и такие. Пример на фото.

Проводной звонок на 220 В с подключением в розетку Volsten DB-951

Как подключить звонок в квартире если он имеет электровилку, знают все. В этом случае надо будет только протянуть провод, соединяющий два блока, через стену. Для этого его надо будет отсоединить от одной из частей, протянуть через подготовленное отверстие, затем подключить провода на место.

Как хранить овощи в квартире зимой на балконе. Хранение картошки на балконе зимой

Установка дверного звонка (подробно)

Кнопка и звуковая панель устройств соединяются между собой проводами.

Схема соединения звонка, работающего от батарейки

По типу механизма конструкции бывают:

Молоточковыми.

Молоточковый электрический звонок

• Зуммер.
• Колокольчиковыми.

Они отличаются внутренним устройством и принципом действия. Работают от сети и от батарейки.

Для подключения электрических проводных звонков необходимо приобрести:

• Электродрель.
• Дюбеля.
• Нож строительный.
• Изоленту.
• Отвертку-индикатор.
• Набор саморезов.

Разновидности дюбелей

К замку можно подключить одну или две кнопки, например, при наличии одного общего тамбура для нескольких квартир. В этом случае одна ставится в тамбуре, а вторая на площадке перед дверью.

При этом в схеме подключения устройства будут две параллельные кнопки. После нажатия на любую из них замкнется цепь и механизм сработает.

Подключение двух кнопок к одному звонку

Для правильного подключения дверного звонка стоит просмотреть предварительно видео в этой статье.

Проводка кабеля и схема подключения

Электрический звонок не может работать без электричества, что требует к месту крепления прибора, подвести проводку. Обычно для работы изделий нужен переменный ток с напряжением 220в.

Кабель может быть двухжильный или два одножильных. Провода в сечении не менее 0,5 мм². Но слишком толстые провода применять не стоит — мощность, потребляемая проводным звонком, невелика.

Разные типы изделий имеют свою схему подключения. Обычно, при строительстве многоквартирных домов проводка прокладывается под стандартные дверные приборы.

Проводной электрический звонок

При самостоятельном строительстве дома или подключении проводного электрического звонка можно выбирать изделия с любой схемой подключения, и к нему прокладывать свою проводку. Схема подключения звонка обычно точно копирует схему обычного выключателя, самую простую из электрических схем.

При этом:

• Лампочка заменяется звуковым механизмом.
• Вместо выключателя — кнопка.
• К звуковой панели подключается ноль, к кнопке — фаза.
• Оба элемента соединяются между собой, как видно на фото.

Схема дверного звонка

Нажатие на кнопку замыкает фазу и способствует появлению звукового сигнала.

Установка механизма для воспроизведения звука

При подключении дверного звонка к напряжению выполняется соединение его контактов и проводки в квартире. Если они очень длинные, провода подрезаются и концы зачищаются строительным ножом.

Далее:

• После соединения проводов их нужно слегка сдавить плоскогубцами, что обеспечит надежность соединения и улучшит контакт.
• Соединения изолируются.

Монтаж звонка

• Проверяется работа устройства.
• При подключении четырех проводного механизма к двухпроводной проводке, определяется ноль и фаза, участвующие в подключении звонка.
• Остальные провода аккуратно соединяются между собой.
• Все элементы тщательно изолируются.
• Проверяется работа звонка.
• Устройство крепится к стене обычно в прихожей или коридоре.
• В радиусе примерно полутора метров от звонка не должно быть радиаторов и любых отопительных приборов.
• В стене в месте монтажа, сверлится отверстие и дюбелями и саморезами крепится панель для звукового механизма.
• Сверлится отверстие в рамке двери, через которое проходят провода, соединяющие провода кнопки и звуковой панели.

Установка кнопки звонка

В кнопке звонка два контакта, один из них подпружинен. Нажатие на кнопку приводит к касанию второго контакта, цепь замыкается, и механизм начинает звенеть. При отпускании кнопки контакты размыкаются.

К кнопке подводятся два провода, подсоединенные к ее двум контактам. Соединения тщательно обматываются изолентой или прочно крепятся клеммами, что зависит от конструкции прибора. Сама кнопка фиксируется на стене через деревянную панельку.

Все проводные дверные звонки – это устройства, которые позволяют подавать сигнал человеку, сидящему за закрытой дверью. Какую конструкцию выбрать каждый решает сам, главное, чтобы хорошо был слышен сигнал и имел приятный звук.

Установка

Начиная с этого момента все дальнейшие действия строго регламентируются прилагаемой к модели звонка инструкцией завода-изготовителя. Варианты по упрощению, удешевлению, ускорению установки, противоречащие изложенным в инструкции рекомендациям, категорически запрещены, во избежание электротравм, короткого замыкания, порчи электроприборов и возникновения пожара. Применяя полученные знания на практике Вы легко и уверенно справитесь с установкой дверного звонка любого типа, да еще и поможете друзьям и знакомым практическим советом. Размещено: 07.08.2011 в 13:20 Зарегистрируйтесь или войдите на сайт, чтобы комментировать Добавить заказ на ремонт Выбрать строителя

Обзор схем подключения

От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

#1 – Схема подключения старой модели

Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.

Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.

Распредкоробка соединяет три провода: один идет от звонка, второй – от кнопки, третий – от автомата защиты, который установлен в электрощите, в квартире или на лестничной площадке

Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.

Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.

Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.

Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

#2 – Один или два звонка на 2 кнопки

В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.

Для разведения сети на две кнопки используют дополнительный 2-жильный кабель и параллельное соединение. В результате не нужно устанавливать 2 звонка – один и тот же будет звенеть при нажатии на любую кнопку

Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.

Отличительные черты схемы: использование 3-жильного кабеля, идущего от распредкоробки к кнопкам, и подключение 2-го звонка отдельным проводом

Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.

#3 – Схемы подключения современных моделей

Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.

Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.

В инструкции к изделию указано, какие провода нужно использовать при подключении. Если необходимо заземление, нужен 3-жильный провод. Проводник «земля» обозначен желто-зеленой маркировкой

Если кнопка металлическая, ей также требуется заземление.

Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.

Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.

При установке звонка с 4-мя клеммами распределительная коробка не нужна. Ее функцию выполняет корпус звонка: к 2-м клеммам подключаются провода, идущие от кнопки, к другим 2-м – идущие от силовой линии

Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.

Схема для звонка с безопасным низковольтным управлением. Кнопку запитывают напряжением 12-24 В, а проводники соединяют в отдельной распредкоробке

В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.

К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.

Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.

Что нам стоит баню построить? Было бы из чего

В статье о планировке бани 6×4 мы подробно останавливались на строениях из бревен, бруса, современных материалов. Еще раз расскажем о материалах, которые можно или желательно использовать в строительстве и тех, использование которых удовольствие от парилки вряд ли принесет.

Баня из древесины

Натуральное дерево – материал ценный, экологичный и любимый всеми. Такой аромат, который создает древесина, ни одна аромалампа не сможет передать. Тут и красота, и практичность, и ароматерапия. Ведь если правильно выбрать породу дерева, то баня простоит не одно десятилетие.

Образец русского зодчества на современный лад

Поделимся рекомендациями, какое дерево можно брать, а какое не стоит.

• Осина подойдет. Да и древесина у нее очень ароматная.
• Липа. Как и липовый мед, веник, дерево тоже обладает оздоровительными свойствами.
• Дуб, бук – деревья прочные, с плотной древесиной. И вот именно из-за такой несгибаемости они не подходят. Повышенная влага «поведет» стены.
• Сосна, ели, лиственница и прочие деревья с иголочками вместо листочков не подойдут.

Деревянная баня 6×6

Вариант двухэтажной бани с террасой

Можно встретить советы, что для стен хвойные породы деревьев подойдут. Дескать, они дешевле и прочнее. Но только в том случае, если планировка бани 6×6 предусматривает парилку с собственными стенами. Согласитесь, под действием пара сосновый брус или бревно начнет «плакать» смоляными слезами. Нужно ли это?

Кстати, о разновидности материала из древесины. Что предпочтительней – брус или бревно?

• Бревно изначально нужно около 6 месяцев просушить. Готовы ждать?
• Однако бревенчатые бани выглядят самобытно, в духе древнерусских традиций.
• Зато бани из бруса экономически выгодны и намного быстрее возводятся.

На бани из бруса уходит и материала, и времени меньше, и стоит этот материал намного дешевле бревен. Если бревно – это первично обработанная древесина, то брус – это пиломатериал. Он и высушивается, как следует, и нарезается уже заготовками по 6 м.

Баня из бруса — современно и красиво

Планировка 1-го этажа двухэтажной бани

Каменная избушка

Бани из кирпича, облицованные камнем, пеноблоков также не лишены привлекательности. Вдобавок они отличаются повышенной прочностью.

Да, хочется, чтобы в самой парилке, в комнате отдыха пахло натуральным деревом. Тогда деревянная вагонка, деревянные панели вам в помощь.

Если баня нужна срочно, можно купить готовую каркасную конструкцию. Снаружи ее облицевать камнем или кирпичом, а изнутри отделать деревом. Но в этом случае о возведении второго этажа даже думать не стоит – стены не выдержат.

Увидели? Пройдите мимо

Какие материалы для строительства бани даже не стоит рассматривать?

• Синтетические материалы для стен не подойдут.
• Пластиковые панели использовать не стоит.
• Сырое дерево. Даже если вы сами нарубили бревен, им нужно высохнуть в естественных условиях год-два.
• Древесные стены нельзя лакировать или красить. Олифу тоже использовать нельзя, как бы ни уверял вас продавец в магазине. Это продукт нефтепереработки. Значит, из натурального там только банка – то бишь ничего. А ее содержимое навредит здоровью.
• Любые материалы, в составе которых есть синтетические ингредиенты.

Не стесняйтесь попросить сертификаты качества на покупаемую продукцию.

Это интересно: Баня размером 3х4 — красивые проекты
