Правила укладки кабеля:

• При выборе греющего кабеля длина рассчитывается, исходя из площади, на которой не будет стоять тяжелая мебель.
• Запрещено резать кабель.
• Включение в электросеть до полной просушки стяжки или клеевого раствора приведет к неисправности кабеля.
• Поверхность для укладки кабеля должна быть чистой, для этого можно воспользоваться промышленным пылесосом.
• Датчик не должен быть вмурованным в раствор — лучше, если он будет находиться в гофрированной трубке, так его легче заменить в случае поломки.
• Там, где кабель нагревается, не должно быть воздушных карманов в стяжке. В противном случае — он может перегреться и поломаться.

Как видите, можно выполнить монтаж теплого пола самостоятельно. Но без навыков это навряд ли удастся. Если вы не уверены, что справитесь, лучше все-таки позвать на помощь специалистов.

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола

обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте

Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.

ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их

Это значительно экономит время и снижает риск ошибки.

ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

Признаки	Пленочный обогрев	Кабельный обогрев
Техническое помещение	Не нужно	Не нужно
Толщина пола со стяжкой	5-10 мм	50-100 мм
Сроки монтажа	1 день	1 день
Готовность к эксплуатации	Сразу	28 дней
Варианты установки	Пол, потолок, стены, любые поверхности	Пол. Монтаж на другие поверхности возможен, но затруднен
Надежность	При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать	При любом повреждении кабеля полностью выходит из строя
Затраты на ремонт	Минимальные	Высокие, 100%
Обслуживание	Не требуется	Не требуется
Замерзание зимой	Отсутствует	Отсутствует
Влияние на здоровье	Положительное лечебное	Нейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытия	Равномерный прогрев	Неравномерность распределения температуры, есть зоны повышенной температуры
Зонирование	Возможность организации отдельных точечных зон	Возможность организации отдельных точечных зон
Затраты	Относительно невысокие изначально. Энергосбережение	Относительно невысокие изначальные, эксплуатационные — по счетчику

Стоимость

Общие требования к монтажу лучевой разводки

При коллекторно-лучевой разводке распространен способ укладки труб в полу в стяжке, толщина которой составляет 50-80 мм. Сверху укладывается фанера, закрываемая финишным напольным покрытием (паркет, линолеум). Такая толщина стяжки вполне достаточна для свободного «замоноличивания» внутриквартирной (внутридомовой) лучевой разводки системы отопления. Возможна наружная прокладка труб вдоль стен под декоративными плинтусами, влекущая неминуемое увеличение длины трубопроводов. Известны варианты прокладки труб лучевой разводки в пространстве подшивного (подвесного) потолка, в штробах.

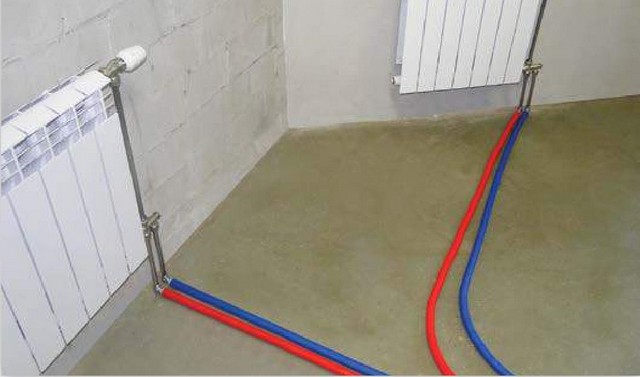

Подключение радиаторов при коллекторно-лучевой схеме.

Используются металлопластиковые или трубы из сшитого полиэтилена (PEX-трубы), укладываемые в гофротрубе или в теплоизоляции. Безусловным преимуществом здесь обладают PEX-трубы. Согласно СниП «замоноличивать» в бетон можно только неразрывные соединения. PEX-трубы соединяются посредством натяжных фитингов, относящихся к неразрывным соединениям. Металлопластиковые трубы используют обжимные фитинги с накидными гайками. «Замоноличивать» их – значит нарушать СниП. Каждое разъемное соединение труб должно быть доступным для техобслуживания (подтяжки).

Даже без фитингов не всякая металлопластиковая труба однозначно подходит для укладки в стяжку пола. Продукция производителей страдает серьезным дефектом: слои алюминия и полиэтилена расслаиваются под воздействием многократно изменяющейся температуры теплоносителя. Ведь металл и пластик имеют различные коэффициенты объемного расширения. Поэтому соединяющий их клей должен быть:

• внутренне прочным (когезивным);
• адгезивным к алюминию и полиэтилену;
• гибким;
• эластичным;
• термостойким.

Этим требованиям удовлетворяют не все клеевые составы даже известных европейских производителей металлопластиковых труб, которые со временем расслаиваются, внутренний слой полиэтилена в такой трубе «схлопывается», уменьшая ее сечение. Нормальная работа системы нарушается, причем место неисправности найти практически невозможно – обычно «грешат» на неисправности термостатов, насосов и других изделий с подвижными узлами.

В свете вышесказанного рекомендуем читателям обратить внимание на металлопластиковые трубы фирмы VALTEC, использующей американский клей концерна DSM, обеспечивающий прочность соединения металл/пластик, адгезию и полное отсутствие расслоений

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

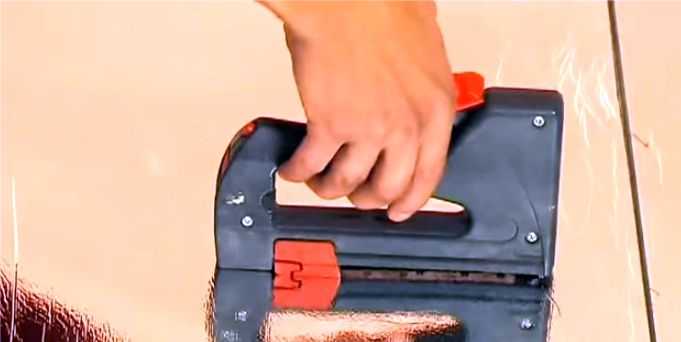

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

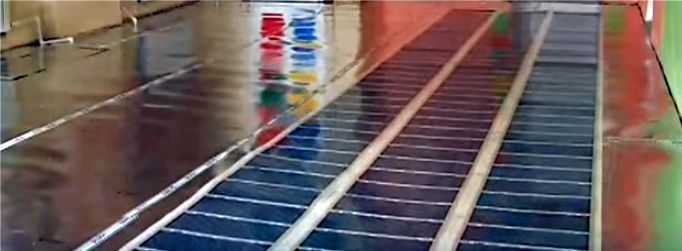

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

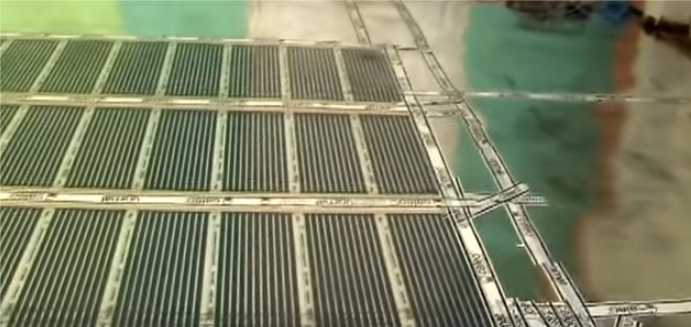

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

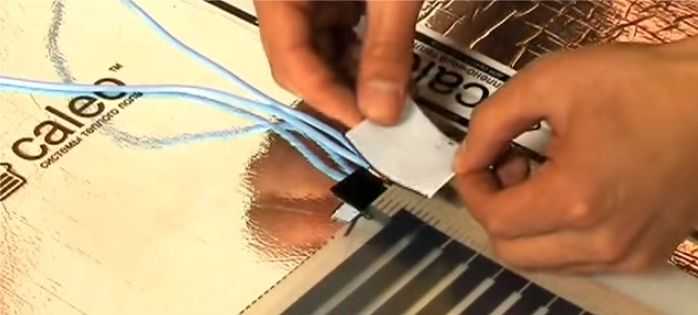

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Остекление веранды всплошную

Если на даче или в частном доме не имеется нужных инструментов, а на покупку дорогих деревянных блоков просто нет средств, то выход один – сплошные оконные рамы.

Для того чтобы сотворить подобный шедевр, необходимо подготовить:

• Планки из древесины из которых и придется делать конструкцию. Лучше всего подойдут небольшие брусочки 50/50 мм. Их необходимо нарезать в нужном количестве, после чего они скрепляются с каркасом, изготавливается который также самостоятельно.
• Стекло к раме рекомендуется крепить при помощи силиконового герметика, но если и его нет, то можно по старинке штапиками.
• Завершающим этапом является обработка стыков наличниками.

Про тёплые полы в целом

Для ознакомления  в подробностях с устройством тёплого пола полезной может оказаться информация, касающаяся особенностей и отличий подобного обогрева от общепринятого с помощью центрального отопления. На рисунке ниже приведён тепловой профиль – показано, как распределяется тепло, поступающее в помещение от радиатора и от тёплого пола.

Распределение температур в помещениях с разными типами отопления

Приведённые сведения позволяют сравнить эффективность этих двух подходов к  обогреву. В помещении, обогреваемом при помощи радиаторов, ярко выражена неравномерность в распределении температуры по объёму помещения – очень жарко около радиаторов и прохладно на удалении от них.  Тогда как при помощи тёплого пола создаётся равномерное распределение  температуры практически по всему объёму.

Какие же особенности тёплого пола позволяют достичь таких результатов?  Для правильного ответа необходимо более подробно рассмотреть устройство тёплого пола. Основной, наиболее часто применяемый тип таких полов – электрические. Существует несколько разновидностей подобных полов, каждый из них имеет присущие им  отличия. Для начала, наверное, достаточно просто перечислить нагревательные элементы, по которым и называются эти типы полов:

• инфракрасный (плёночный);
• нагревательный мат;
• греющий кабель.

Последний этап: проверка и стяжка

Следующий очень важный этап — проверка работоспособности пола. Его нужно наполнить водой под давлением, которое выше рабочего в полтора-два раза.

Можно использовать не воду, а воздух, который нагнетается с помощью компрессора. Главное, выдержать давление и оставить так минимум на 2-е суток. Конечно, в зимних условиях можно использовать только воздушны компрессор, та как вода может замерзнуть.

После того, как всё проверено, течи нигде не обнаружено, можно делать бетонную стяжку.

Этапы работ:

• трубы укрывают ещё одним слоем арматурной сетки;
• устанавливают маяки;
• заливают бетоном пропорции цемента и песка 1:3. На каждый мешок цемента добавляют стакан клея ПВА (200 грамм). Это нужно для пластичности.

Очень облегчит задачу заливки бетонной стяжки раствор, который не нуждается в маяках. У него великолепное качество, но единственный недостаток: стоит недёшево, ведь даже на стяжку в пол сантиметра пойдёт его немало. Поэтому цементно-песчаный раствор будет хорошим вариантом.

Особенности монтажа тёплых полов

Несмотря на все особенности и различия в обустройстве теплых полов, существуют общие правила, которым необходимо следовать при монтаже обогрева. В частности, к ним можно отнести расположение нагревательных элементов. Как пример, правильное, рекомендованное специалистами размещение элементов обогрева, можно видеть на рисунке.

Схема размещения теплого пола

Главной особенностью в предлагаемом варианте является то, что нагревательные элементы должны быть на свободном месте. Их нежелательно размещать под мебелью, бытовыми и сантехническими приборами и устройствами. В противном случае из-за дополнительных нагрузок могут со временем выйти из строя отдельные элементы теплого пола или рассохнется мебель от излишков тепла.

Другим немаловажным фактором необходимо считать обязательное использование термостата или иного устройства, обеспечивающего автоматическое поддержание температуры и режимов работы. Такие устройства необходимо считать неотъемлемой частью тёплых полов, что позволяет кроме  повышения надёжности работы всей системы получить экономию электроэнергии.

Несмотря на различия в реализации тёплых полов, имеющиеся варианты их исполнения позволяют подобрать оптимальный способ выполнения обогрева, учитывающий конкретные условия помещения. Использование тёплых полов, как ещё одного элемента комфорта, позволит сгладить имеющиеся неравномерности в распределении температуры в комнате и создать в ней желаемую обстановку.

Подключение к электросети

Электрический теплый пол по своей сути является тем же самым электроприбором. Поэтому его подключение и эксплуатация должны осуществляться в полном соответствии со всеми принятыми нормами и стандартами электробезопасности.

Перед закладкой теплого пола следует удостовериться, что нагрузка на имеющуюся электропроводку не превысит допустимых величин.

При этом необходимо учитывать, что через ту же линию могут запитываться такие мощные приборы, как стиральная машина, СВЧ-печь и т.п.

Если мощность теплого пола превышает 2 кВт, то лучше всего для него провести самостоятельную линию питания, подключенную через отдельное УЗО. Порог срабатывания УЗО не должен превышать 30А.

Кроме того, при эксплуатации теплого пола в помещениях с высокой влажностью, оплетка нагревательного кабеля должна быть подведена к заземлению.

В целом, электрические теплые полы полностью оправдывают себя, создавая дополнительный уют в комнате. При этом монтаж теплого пола вполне по силам домашнему мастеру, хотя бы немного знакомому с электротехникой и простейшими строительно-монтажными работами.

К тому же, ощущение того, что заметно улучшившийся уровень комфорта достигнут при помощи собственных рук, это всегда повод для гордости и осознания своего мастерства.

Предлагаем посмотреть видео, в котором подробно рассмотрен процесс монтажа электрического теплого пола:

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию

Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Как рассчитать необходимую мощность?

Когда решение об устройстве электрического теплого пола уже принято, пришло время заняться расчетами. Учитывать необходимо только площадь свободного от мебели участка.

Полы как основная система отопления

Следует учитывать, что площадь подогреваемого пола не должна составлять менее 70% от общей площади помещения. А значит, в комнате, сильно заставленной мебелью, такое отопление не будет эффективно. Удельная мощность теплого пола для нормального обогрева должна составлять 150 -180 Вт. Кроме того, следует учитывать и некоторые особенности помещения.

Так, на застекленной и утепленной лоджии или в зимнем саду удельная мощность должна быть больше, чем в жилой комнате. Как правило, теплый пол в ванной тоже делают немного мощнее. Владельцам квартир на первых этажах многоэтажных зданий следует увеличить значение удельной мощности теплого пола на 15% — 20% (из-за теплопотерь, вызванных холодным подвалом).

Полы как дополнительное отопление

Значительно чаще такой обогрев используется в качестве дополнительного. Многие используют его в ванной, где приходится становиться на плиточный пол босыми ногами. Иногда теплый пол используется и в качестве « межсезонного отопления», когда отопление отключили, а в помещении прохладно. В этом случае вполне достаточно удельной мощности системы в 110-140 Вт/м2.

Виды крыш частных домов по конструкции и геометрическим формам

Как сделать своими руками?

Пошаговая инструкция для различных моделей ЭТП немного отличается. Рассмотрим подробнее, как смонтировать разные типы теплого пола своими руками.

Монтаж кабельного теплого пола:

1. Подготовка фундамента до необходимого состояния (ровное, чистое);
2. В ванных и санузлах устанавливается гидроизоляция;
3. Устанавливается монтажная лента и укладывается кабель с необходимым шагом. Конец кабельного провода выводится в распределительную коробку, где будет находиться терморегулятор.
4. Устанавливается датчик температуры в гофрированной трубе, один конец которой заглушен, и размещается между кабелями на расстоянии от стены 70-100 см. Второй конец трубы с датчиком заводится в коробку для подключения к терморегулятору.

Монтаж нагревательных матов:

1. На подготовленное основание укладываются маты таким образом, чтобы они не находили друг на друга, а плотно соприкасались. При необходимости разреза стеклоткани будьте предельно аккуратны, чтобы не деформировать греющий кабель. При монтаже термомата с одножильным кабелем оба конца кабельных проводов должны подходить к коробке с терморегулятором. В случае с двужильным кабелем к терморегулятору достаточно провести только один провод.
2. Укладку мата производят на специальный клей (слой клея – 2-3 мм), слегка придавливая в пол.
3. Температурный датчик устанавливается в гофрированную трубу между витками греющих элементов. Второй кабельный электропровод подводится к регулятору температуры.
4. После этого обязательна проверка функционирования системы с помощью тестера.

Если укладка теплого пола предназначается под плитку, то после проверки на работоспособность возможен переход к монтированию напольного покрытия. В случае с ламинатом и паркетной доской после тестирования необходимо сделать стяжку 1,5-2,5 см. Напольное покрытие стелется только после полного высыхания стяжки.

Монтирование инфракрасного пленочного пола:

• Для начала необходимо установить распределительную коробку с терморегулятором. В стене вырезается штроба для подсоединения пленки и датчика к терморегулятору. Проводим кабель питания к распределительной коробке.
• Основание пола покрывается теплоизоляционным слоем (толщиной не более 5 мм). Места соединения материала закрепляются скотчем.
• Необходимо уложить инфракрасную пленку нагревательными элементами вниз. Также закрепляются края скотчем, чтобы не было сдвигов. Расположение полос должно быть выполнено таким образом, чтобы контакты ближе находились к терморегулятору.

• Подключение электроконтактов и монтажного провода к стене, в дальнейшем изолируя их битумной изоляцией. Монтажные провода выводятся к распределительной коробке.
• Температурный датчик устанавливается во второй секции инфракрасного пола, чтобы лучше принимать информацию о нагреве поверхности.
• Тестирование подключения. Если все в порядке, необходимо отключить систему.
• Настелить полиэтиленовую пленку.
• Укладка финишного покрытия.

Дополнительные советы и полезные

Резистивный нагревательный кабель

Электрический провод резистивного типа для теплого пола имеет одну или две жилы, которые помещены в изоляционную оболочку, а с обоих концов установлены муфты, с помощью которых происходит подсоединение к электрической сети. Если используется одножильный провод под стяжку, то необходимо обеспечить замкнутую цепь. Это значит, что кабель следует размещать на полу таким образом, чтобы оба его конца входили в монтажную коробку.

https://www.youtube.com/watch?v=SMXvZgZGJWI Резистивный кабель Т2BLUE Raychem

Если используется двухжильный провод, то наличие второго проводника обеспечивает замкнутость цепи тока, поэтому только один конец помещается в коробку, а на втором смонтирована заглушка.

Двухжильный кабель имеет более сложное строение:

Двухжильный нагревательный кабель для теплого пола

• обе жилы помещаются в изоляционный материал, например, силиконовую резину;
• объединены два провода стекловолокном;
• для заземления используется проводник из луженой меди;
• от локального перегрева жилы защищает алюминиевая фольга;
• вся конструкция помещена во внешнюю оболочку, выполненную из поливинилхлорида.

Одножильный кабель имеет одно существенное преимущество – цена, а двужильный стоит на 20% дороже. Двухжильный просто укладывать под стяжку – можно использовать любой удобный способ, без необходимости возврата второго конца в коробку.

Одножильный и двухжильный кабель

Резистивный провод при подключении к электросети постоянно выделяет тепло – в этом его основной недостаток. Поскольку, если тепловой энергии перекрыть выход, она поспособствует перегреванию провода и возникнет замыкание. Нельзя укладывать такие провода в тех местах, где планируется расставить мебель.

Монтаж нагревательной секции

Каждая модель электрического пола имеет свои особенности по монтажу. Поэтому, чтобы при создании теплого электрического пола своими руками, не допустить ошибок, нужно знать, как правильно сконструировать эти модели.

Монтирование электрического кабеля

Перед устройством такой модели, нужно знать, что она заливается непосредственно в стяжку. Далее необходимо рассчитать расстояние между ветками кабеля. Для этого поможет следующая формула:

Шаг укладки ( см ) = ( 100 S ) / L

Где:

S – квадратные метры фактической площади, на которой будет установлена секция;

L – длинна секции, которая указанна в паспорте секции.

Произведя подсчет, один конец обогреваемой секции подводят к той стене, где будет располагаться терморегулятор. Зафиксировав его конец монтажной лентой, начинают от него прокладывать участки отопительного провода. Кабель нагрева нужно укладывать с равномерным шагом, который должен составлять не менее 8 сантиметров. А так же не допустить его натяжения или изгибов

Здесь еще важно учесть, что кабель нужно располагать от стен не ближе чем на 5 сантиметров

Произведя установку секции, нужно проверить работу кабеля, подключив его к терморегулятору. Если система правильно работает, можно перейти к заливу стяжки.

Залив стяжки

Для стяжки электрических теплых полов, была разработана специальная смесь, которая хорошо гармонирует в комплексе с теплым полом. Эту смесь приготовить самостоятельно не составит особого труда, для этого всего лишь стоит следовать прилагаемой инструкции.

Смесь наносят с помощью шпателя, равномерно распределяя по всей необходимой площади.  Во избежание не качественного обогрева полов, нужно избегать воздушных карманов под проводами. Рекомендуемая величина слоя стяжки так же не должна превышать 50 миллиметров. После того как слой стяжки будет уложен, ему дает полностью высохнуть. Затем на нем размещают подложку и начинают монтаж финишного напольного пола.

Монтаж инфракрасной пленки

Перед тем как приступить к установке инфракрасного теплого пола, на пленку наносят разметки и по ним ее разрезают на полосы. Далее пленку укладывают так, чтобы медная сторона смотрела к низу основания помещения. Так же здесь стоит отметить, что при укладке соединения пленки должны находиться у стены, где будет располагаться реле. После того как вся пленка будет расположена на расстоянии 5 сантиметров друг от друга, все срезы и провода следует заизолировать. Далее подключают температурный датчик и устанавливают терморегулятор. Здесь нужно постараться, чтобы соединительный кабель между терморегулятором и самой пленкой проходил под плинтусом. Так же не стоит допускать при монтаже использование дюбелей, гвоздей и шурупов.

Утепляющие маты

Нагревательные маты имеют два способа укладки.

Первый способ

При этом методе нагревательные кабели располагаются вверх, а сетка вниз.

Перед началом работ, на пол следует перенести намеченную схему расположения матов. Затем на эти участки наносят специальный клей и при помощи нажима они фиксируются. После того как все хорошо схватиться, на маты наноситься клей и проводят монтаж плитки.

Второй способ

В этом способе нагревающие кабели расположены в низ.

Технология этой укладки следующая. На нагревательной сетке чертят необходимую схему.  Затем с особой внимательностью ее начинают раскраивать таким образом, чтобы не были задеты кабеля. После выкройки, мат снова сворачивают в рулон. Далее на основание поверхности наносят клей, не более3 миллиметра толщиной, и аккуратно начинают раскатывать рулон мата, при этом немного вдавливая кабеля в клей. При этой укладке так же внимательно нужно следить за тем, чтобы расстояние между отрезками утепляющего мата, было не менее 5 сантиметров. Затем на отрезки наносят плиточный клей и начинают проводить монтаж плитки.

Рассмотрев приведенные методы, можно увидеть, что монтаж теплого электрического пола провести самостоятельно не составит особых трудностей. Но при этом не стоит допускать распространенных ошибок, которые совершают новички. Так как именно они могут привести к не поправимым последствиям, вплоть до сгорания всей отопительной системы.

Резистивные маты

Укладывая кабель, каждый монтажник испытывают массу проблем, связанных с  его размоткой и соблюдением определенного расстояния между витками. Производители данных систем решили их путем выпуска готовых матов из стекловолокна, на которых уже выложен двужильный кабель с соблюдением определенного шага. Его остается лишь расстелить на основании пола. А учитывая, что оборотная сторона некоторых моделей теплого пола самоклеющаяся, их не требуется даже закреплять.

Нагревательный мат Thermomat TVK-180

Каждый мат имеет определенные размеры. В большинстве случаев их ширина равна порядка 50 см, а длина варьируется в пределах 20-24 метров. Их можно разрезать, не повреждая при этом сам кабель. Поэтому одним матом можно застелить стандартную жилую комнату.

Удобство использования таких систем заключается в отсутствии необходимости рассчитывать шаг и выставлять мощность нагрева, так как обо всем этом уже позаботился производитель. Удельная мощность большинства моделей составляет 100-150 Вт/м².

Схема укладки резистивного нагревательного мата

Чаще всего такой электрический теплый пол работает как дополнительный обогрев, что объясняется невысокой мощностью матов. Зато такая система не требует толстой стяжки. Такие маты можно укладывать непосредственно под керамическую плитку. В этом случае электрический теплый пол не требует заливки бетонной стяжкой. Достаточно лишь увеличить количество плиточного клея.

Несмотря на более высокую стоимость матов, по сравнению с теплым полом кабельного типа, она в полной мере компенсируется простотой монтажа и комфортом, который обеспечивает подогрев пола.

Пленочные теплые полы

Пленочные полы действуют по принципу инфракрасного излучения, то есть это тоже ИК теплый пол. Состав инфракрасной пленки для пола  — полосы карбонового материала, которые соединены между собой медной шиной. Вся конструкция запаивается в пленку из полипропилена или другого полимера. Электрические пленочные полы бояться перегрева. Потому этот материал, как и греющие резистивные кабели, не расстилаете в тех местах, где будет стоять мебель или низко нависают какие-то предметы.

Пленочные полы — это тоже инфракрасный обогрев

Способ укладки стандартный для большинства видов  материалов для электрического подогрева полов: на ровный черновой пол укладывают метализированный теплоизоляционный материал. Удобнее всего — рулонного типа. Поверх него раскатывают пленку. Полосы пленки соединяют одну с другой проводами, после чего подключают к терморегулятору. После подключения тестируют систему, выставив температуру нагрева не больше 30оС. Если все полосы греются, в местах соединения нет искры, контакты остаются холодными, можно приступать к следующему этапу.

Теперь поверх уложенного рулонного теплого пола раскладывается полиэтиленовая пленка или нетканый материал ветрозащиты. Они предохраняет греющую пленку от повреждений. Если собираетесь укладывать ламинат, это можно сделать уже на этом этапе. Просто работать нужно аккуратно, чтобы не повредить и не сдвинуть электрический теплый пол. В этом случае вместо пленки можно использовать стандартную подложку.

Установка пленочного пола под ламинат — одна из самых легких

Если использовать хотите ковролин или линолеум, то укладывают сначала жесткие плиты: фанеру, ОSB и т.п. Их аккуратно крепят к полу, следя за тем, чтобы не повредить греющие элементы пленки. А на эту жесткую подложку уже укладывают напольное покрытие. Под керамическую плитку пленочные полы класть нельзя, так как она в слое плиточного клея разрушается.

В этом видео продемонстрирован процесс укладки пленочного теплого пола. Вариант установки датчика температуры пола — без штробы. Возможно потому, что демонтировать напольные покрытия, которые используются с этим видом  теплых полов легче.
