Деревянная кровля

Как сделать двухскатную крышу: пошаговая инструкция с фото

Работа включает несколько этапов:

• подготовку;
• установку стропильной системы;
• укладку гидро-, тепло- и пароизоляции;
• монтаж кровельного материала.

Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.

Подготовка

Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.

На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.

Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.

Укладка мауэрлата

В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.

Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.

Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.

По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).

Установка конькового бруса

В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.

Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.

Монтаж конькового бруса

Монтаж стропил

Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.

2 вида крепления стропил к мауэрлату

Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.

Сборка стропил начинается от фронтонов. Сначала выставляются первые и последние фрагменты, затем натягивается шнур и производится разметка. Шпильки не должны попадать в места опирания, чтобы не создавать проблем с врубкой. Читайте подробно про крепление стропил к мауэрлату в отдельной статье.

Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек

Важно прочно зафиксировать систему в пространстве

Крепление обрешетки

Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:

• для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
• гибкая черепица, ондулин, рулонная кровля — сплошной настил;
• асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.

Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.

Вовремя поднять тревогу!

Управление пожарной системой в умном доме INSYTE может про­изводиться с помощью планшета. Фото: INSYTE

Если пожар всё-таки начался, то самое важное — как можно быстрее его обнаружить и отреагировать. Для этого используются охранно-пожарные системы

Основой такой системы является головная панель управления (приёмно-контрольное устройство), которая обрабатывает поступающую информацию с устройств, подключённых к ней по кабелю или через беспроводную связь, анализирует её и в зависимости от вида события отрабатывает соответствующие алгоритмы, прописанные при программировании.

Этапы потолочного монтажа беспроводного детектора возгорания с передачей данных по Wi-Fi

Фото: Andrey Popov/Fotolia.com (3)

Помимо панели управления в состав системы пожарной сигнализации могут входить следующие устройства:

1. оптические дымовые извещатели;
2. тепловые извещатели;
3. ручные пожарные извещатели;
4. модули ввода/вывода сигнала (в общедомовую систему, Интернет, СМС-оповещение);
5. резервные источники питания (ИБП);
6. кабельные трассы (используется специальный огнестойкий кабель).

Модуль передачи данных. Фото: INSYTE

Также к устройству управления могут подключаться разнообразные исполнительные устройства, например электромеханический замок, деблокирующий входную дверь или реле отключения приёмно-вытяжной вентиляции. При возникновении возгорания датчик отправляет сигнал на устройство управления, откуда уже посылается сигнал оповещения — это может быть сигнал на пульт охра­ны, включение внутридомовой сирены или СМС на телефоны хозяев жилища.

Температурный модуль. Фото: INSYTE

Датчики устанавливаются во всех помещениях дома, причём некоторые помещения могут быть разделены на участки (зоны), и в каждой зоне устанавливается отдельный датчик. Монтаж их может быть потолочный или настенный (примерно на уровне 20 см ниже потолка). Размещать их следует на некотором расстоянии от плиты или камина (не ближе 3–4 м), чтобы исключить ложное срабатывание, поэтому существуют особые тепловые датчики, которые реагируют на тепло, а не на дым.

После появления дыма датчик автоматически подаст сигнал на пульт управления. Фото: fovito/Fotolia.com, nikkytok/Fotolia.com

Существующие системы можно разделить на неадресные и адресные. Первый тип — наиболее простой, подаёт сигнал тревоги без указания на то, какой конкретно датчик привёл её в действие. Подобные комплексы обычно включают малое количество датчиков (четыре-пять) и устанавливаются в совсем небольших квартирах или дачных домиках, в которых найти источник возгорания не составит труда. Преимуществом такой системы является её дешевизна: весь комплект оборудования можно приобрести за 3–4 тыс. руб., а простейший вариант, состоящий всего из одного автономного датчика со встроенным контроллером, можно найти в продаже за 500–1000 руб. Сложнее и дороже адресные системы, в которых устройство управления не только даёт сигнал тревоги, но и указывает, какой конкретно датчик сработал. Такая конструкция позволяет сразу найти очаг возгорания и не тратить на это драгоценное время. Стоимость подобных систем начинается от 5–6 тыс. руб.

Система пожарной безопасности в комплекте с видеокамерами. Фото: Kange Studio/Fotolia.com

Подобные системы могут применяться как в виде отдельных комплексов, так и в качестве составляющей системы «умный дом». В последнем варианте пожарная сигнализация тоже становится куда более «сообразительной». Например, при возникновении сигнала опасности система «умный дом» способна не только послать сигнал тревоги, но и отключить газ и электричество в зоне опасности. А видео­наблюдение может тут же сделать фотоснимок потенциального очага возгорания и отослать его на смартфон владельца.

Детекторы дыма размещаются так, чтобы исключить их ложное срабатывание, чаще всего их устанавливают на потолке. Фото: AA+W/Fotolia.com

Звенья одной цепи

Существующие пожарные датчики делятся на несколько типов в зависимости от их конструкции. В быту чаще всего применяются детекторы дыма. Дым, попадая в оптическую систему датчика, преломляет луч светодиода таким образом, что он попадает на фотоэлемент — и происходит срабатывание детектора. Другой тип устройств, применяемых в быту, — это датчики температуры. Наиболее простые срабатывают при достижении порогового значения температуры, а технически более совершенные реагируют и на скорость увеличения температуры и могут сработать до достижения её порогового значения; такие датчики надёжнее, но и дороже. Третий тип датчиков — детекторы угарного газа. В среднем стоимость бытовых детекторов дыма составляет от 200 руб. до 5–6 тыс. руб.; датчики с проводным подключением стоят дешевле, чем модели с беспроводной передачей данных. Есть и более дорогие и совершенные детекторы, например извещатели открытого огня или радиоизотопные извещатели дыма стоимостью десятки тысяч рублей, но они в быту не применяются.

Фото: Constantin/Fotolia.com

Выбор древесины

Чтобы гонтовая кровля служила не меньше мягкой черепицы или профнастила, необходимо правильно выбрать материал для изготовления плашек. Высокое качество сырья обеспечивает долговечность и устойчивость покрытия к внешним воздействиям. Для изготовления гонта используют древесину дуба, осины, ели, пихты, кедра, бука и лиственницы. К качеству материала предъявляются следующие требования:

1. Отсутствие большого количества дефектов. Для изготовления гонта применяют ровную, гладкую древесину без трещин или сучков. Лучше использовать комлевую часть бревна, так как на ней практически нет веток, а соответственно и сучков.
2. Влажность не более 21%. Чтобы изготовить качественную деревянную кровлю, нужно использовать высушенную до 19-21%, иначе она может загнить.
3. Высокая плотность годовых колец. Если годовые кольца в структуре дерева располагаются плотно, она обладает большей прочностью, устойчивостью к механическим повреждениям.
4. Твердость. Твердая древесина плотнее и прочнее мягкой, поэтому она лучше сохраняется в условиях постоянного воздействия атмосферных осадков.

Заготовка гонта

Какие нюансы нужно учитывать планируя каркас крыши

Коэффициент усадки у различных видов древесины отличается:

• Брус и бревно естественной влажности — усадка 10%,
• Профилированный и обрезной брус камерной сушки — не более 3-5%
• Клееный брус — не более 2-3%.

При планировании важно отметки кровли продублировать до и после усадки. Если этого не сделать, ремонт нужно будет делать уже спустя первый год

Это нужно учесть при выборе материала для каркаса стропильной системы. Чтобы крыша прослужила долго необходимо:

1. Устройство стропильной системы просчитывается.
2. Дом из дерева естественной влажности перед монтажом кровли должен выстоять не менее 1 года.
3. Выбирать материал для кровли качественный, не экономя.

После сборки деревянную крышу нужно постоянно контролировать и проверять устройство, все минимальные поломки важно чинить сразу. В противном случае потребуется капитальный ремонт, а это лишние материальные затраты

Правила монтажа кровли

Герметичность крыши создается путем правильного монтажа не только всей конструкции деревянной кровли, но особенно, правильностью укладки отдельных элементов покрытия ( шинделя, гонта, лемеха и пр.) Все наружные составляющие деревянной крыши должны своим видом напоминать шишку хвойных деревьев, где чешуйки накрывают друг друга, не давая воде проникнуть внутрь.  Во время дождя поверхность разбухает и  элементы смыкаются намного плотней.

правила монтажа деревянной черепицы

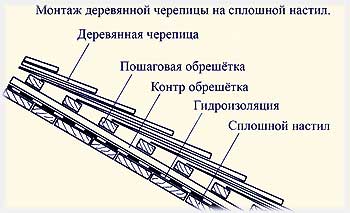

Когда стропильная система установлена, начинается процесс укладки сплошного настила из обрезной доски. По этому покрытию укладывается гидроизоляционная пленка в два слоя, которая должна предохранить дом от возможных протеканий, и способствовать вентиляции подкровельного пространства, что в конечном итоге приведет к продлению срока службы стропильной системы.

Далее по гидроизоляции устраивается контробрешетка из  брусков, с шагом, повторяющим шаг стропил. На эту обрешетку  набивается обрешетка горизонтальная, по которой уже производится непосредственно укладка деревянного покрытия из отдельных элементов( шинделя, гонта и пр.)

Монтаж деревянной кровли начинается с плотной укладки нижнего яруса, который должен выступать за карнизный свес на несколько сантиметров. Все последующие ряды укладываются с таким расчетом, когда каждая верхняя дощечка перекрывает соединение двух нижних. По окончании укладки, на самом верху крыши устраивают конек, а последнее соединение дощечек закрывают нащельником.

Существует несколько иная технология деревянной кровли, когда укладка кровельного материала производится по балкам. В этом случае кровля имеет плоскую конструкцию. По деревянным балкам настилается сплошное покрытие, возможно использовать фанеру или ОSB.Укладка элементов кровли начинается снизу и справа налево. Для крепления отдельных элементов можно использовать гвозди или шурупы.

Способы крепления деревянных элементов

При строительстве крыши отдельные узлы деревянной кровли выполняются с помощью креплений:

• Плотничьий замок придает жесткость конструкции. Различают замок внакладку и замок в сковородень, самый сложный в исполнении, и  требующий большого мастерства, но его ценность в том, что он способен выдерживать значительные нагрузки.
• Стропильные врубки применяют при устройстве стропильной системы. Различают лобовые врубки и упоры.
• Шиповые соединения представляют собой конструкцию, состоящую в одном элементе из шипа, в другом из проушины. Задача мастера сделать такое соединение, которое бы плотно входило друг в друга, при этом, не нарушая целостность волокон древесины.

Сам процесс монтажа имеет следующую последовательность:

•  первая дранка устанавливается с выступом 4-5см над карнизом, вторая- на противоположном конце крыши. Натягивается шнур и по нему укладывается первый ряд
• поверх первого, устанавливается второй слой гонта (двухслойная кровля)
• каждый гонт крепится двумя гвоздями в 2 см от боковой кромки и в 2/3 длины от нижней фаски (таким образом шляпки гвоздей будут перекрыты следующим слоем)
• при укладке второго ряда предварительно закрепите под ним лист рубероида (шириной 40-45см)

• уложив и подрезав последний ряд гонт, закрепите степлером на коньке полоску рубероида
• специальные коньковые элементы закрепляйте внахлест, выдерживая шаг между верхним и нижним слоями

монтаж коньковых элементов

Такая схема деревянной кровли предполагает несложный ремонт и замену одной или нескольких черепиц. Однако, помните что новые элементы будут отличаться от старых по цвету. Поэтому желательно их предварительно искусственно состарить раствором соды (100 грамм на 1 литр воды).

Также советуем посмотреть:

• Крыша из поликарбоната — как сделать дом светлей
• Зенитные фонари — остекление и дымоудаление для крыши
• Изопласт — кровельный материал и шумоизоляция
• Зеленая кровля — красиво и практично

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Виды кровельных элементов

Колотый гонт. На фото виден характерный профиль пластин

Если в обычных кровлях используются деревянные несущие конструкции или подшивка крыши деревом, то в традиционной архитектуре могут применяться и штучные элементы, сделанные из природного материала.

В зависимости от их конфигурации специалисты-кровельщики выделяют такие разновидности:

Гонт – самая распространенная модель, представляет собой небольшие пластинки, у которых на одной длинной стороне сформирован шип, а на другой – паз. Традиционно гонт делали путем раскалывания чурбака вдоль волокон, но сегодня в продаже можно найти и пиленые разновидности.

Колотая дранка промышленного производства

• Шпиндель – колотые пластинки неправильной формы.
• Лемех – «деревянная черепица» достаточно большого размера, отличающаяся выгнутой формой. Нижний край лемеха делают полукруглым или фигурным.
• Тес – достаточно крупные еловые или сосновые доски с замками, расположенными на боковых кромках.
• Дранка и щепа – некалиброванные пластины разного размера, которые получают путем откалывания тонкого слоя от целого бревна.

Расчет дерева на крышу во многом зависит от того, какие элементы будут использоваться и насколько плотно мы будем их монтировать. Так, если кровля формируется с использованием классического гонта (примерно 150х400 мм), то на один метр по ширине нужно будет 6-7 пластин, а по высоте – от 5 до 8 элементов в зависимости от количества слоев.

Варианты кладки

Проекты домов с односкатной крышей

Виды крыши

Кровля – неотъемлемая часть конструкции деревянного дома, от качества которой зависит срок службы строения, безопасность проживающих в нем людей, а также температурный режим в холодное и теплое время года. Крыша считается одним из наиболее сложным для строительства узлом, так как она состоит из множества элементов и по строению напоминает слоеный пирог. Для деревянного дома характерны два типа кровли:

• Холодная. Холодной называют кровлю, если ее строение не включает в себя термоизоляционный материал. Такую конструкцию традиционно имели русские терема. Чердак холодной крыши не использовался постоянно, поэтому утепляли не скаты, а половые перекрытия с помощью засыпного термоизоляционного материала, чаще всего опилок.
• Теплая. Теплой называют кровлю, возводимую над жилыми мансардами или просто отапливаемыми помещениями. В состав кровельного пирога в таком случае обязательно включают утеплитель и пароизоляцию. Строительство теплой крыши обходится дороже, зато она помогает значительно увеличить площадь дома за счет использования подкровельного пространства.

Теплая и холодная кровля

Отличия теплой и холодной крыши

Преимущества и недостатки витрин как рекламного инструмента

Реклама в витринах имеет целый ряд важнейших плюсов, среди которых:

• Прямое воздействие на потребителя непосредственно на месте продажи. Так, каждый человек, увидевший вашу витрину и заинтересовавшийся выставленным товаром или описанным рекламным предложением, имеет возможность сразу посетить торговую точку или предприятие.
• Огромный простор для фантазии. Существует множество видов витрин и вариантов их оформления. Вы можете выбрать бюджетные виды рекламы на витринах, или превратить застекленные части фасада в настоящее произведение искусства.
• Возможность демонстрации самых популярных видов реализуемого товара.
• Возможность переоформить витрину в любой момент. По сути, витрина остается постоянным рекламным инструментом, который можно адаптировать под текущую ситуацию. Так, к примеру, при получении новой модной коллекции вы можете поменять модели, находящиеся на витрине, а в сезон распродаж вы можете поместить на витринах информацию об огромных скидках, что также стимулирует продажи.

Впрочем, реклама в витринах имеет и свой минус, заключающийся в локальности ее воздействия. Иными словами, она способна привлекать только потребителей, регулярно или периодически проходящих мимо фасада здания.

Особенности устройства гонтовой кровли из дерева

Деревянная черепица из лиственницы является штучным кровельным материалом, изготовленным из лиственницы. Это покрытие может использоваться для любой кровли, скаты которой имеют уклон больше 18 градусов. Для крыши с небольшим уклоном используются более короткие плашки. Перекрывать кровлю нежилого помещения можно одним слоем черепицы, кровля жилых строений должна иметь не меньше двух слоев деревянных плашек.

Конструкция крыши из дощечек выглядит следующим образом:

Стропильная система. Легкий вес гонтовой кровли позволяет делать стропильные ноги из обрезной доски сечением 5*15 см, устанавливая их с шагом 0,5-1 м.
Гидроизоляционный слой

Защита от воды должна располагаться перпендикулярно стропилинам, при этом  важно обеспечить провисание гидроизоляции до 3 см. это позволит предотвратить разрывы материала под давлением воды

Очень важно использовать паропроницаемую гидроизоляцию, этот материал позволяет кровле дышать, способствуя формированию нормального микроклимата в помещении под кровлей. Другие гидроизоляционные материалы создают эффект парника, что приводит к загниванию древесины.
Контробрешетка. Вдоль стропильных ног непосредственно на гидроизоляционный материал прикрепляют рейки толщиной 2-3 см. таким способом формируется зазор для свободной циркуляции воздуха в подкровельном пространстве.
Обрешетка. Деревянная гонтовая кровля укладывается на сплошную обрешетку. При необходимости между элементами допускается шаг не больше 10 см. Для изготовления обрешетки чаще всего используется обрезная доска или бруски квадратного сечения.
Кровельное покрытие. Непосредственно на обрешетку укладывают гонтовую кровлю. Для фиксации плашек на основании крыши берут длинные гвозди, которые предварительно вываривают в олифе.

Классическая серая кушетка на кухню

Соединение стропил со стеновыми конструкциями

Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны

Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание

Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.

Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: » «). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.

Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. , работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр. Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.

Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное .

Верхнее соединение стропил между собой производится одним из следующих способов:

• стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
• посредством к коньковому брусу;
• боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.

Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.

Важные моменты устройства

• крыша из дерева не требует дополнительной укладки паро- и гидроизоляционной мембраны, так как из-за низкой теплопроводности дерево не образует конденсата.
• Монтаж деревянной крыши своеобразный процесс, в зависимости от материала, может меняться вид обрешетки прямо в процессе работы. Это налагает определенные требования к качеству приобретаемого материала, его соответствию заявленным нормам.

Также советуем посмотреть:

• Пергамин — пароизоляция и подложка
• Деревянная кровля — надежная классика
• Крыша из поликарбоната — как сделать дом светлей
• Зенитные фонари — остекление и дымоудаление для крыши

Как продлить долговечность деревянной кровли?

Несмотря на огромное количество преимуществ, у кровли из дерева есть один недостаток – она сильно подвержена влиянию природных явлений. В неблагоприятном климате ее срок эксплуатации существенно снижается. Именно поэтому кровлю из дерева необходимо пропитывать антисептиками и средствами огнезащиты. Такая обработка нужна не только при укладке, но и во время эксплуатации. Лучше всего проводить ее каждые 3-4 года.

Обязательно нужно давать дереву дышать, поэтому не рекомендуется укладывать такую кровлю поверх паро- и гидроизолирующих слоев. Они не пропускают достаточное количество воздуха и от этого дерево начинает портиться.

Уже продолжительное время деревянная кровля остается популярной во многих странах — от Сибири до Скандинавии. Это экологично, красиво и надежно. Она защищает дом от влаги и обеспечивает природное проветривание помещения. А благодаря современным огнезащитным средствам можно не опасаться пожара. И хотя стоит такое покрытие недешево, оно полностью оправдывает вложенные средства.

Крыша своими руками. Инструкция по возведению

В деревянном доме верхняя обвязочная балка для каркасного дома будет служить опорой для стропил. В кирпичном доме по верхней кромке кладки надо установить мауэрлат – горизонтальный мощный брус, который костылями крепится к стене.

Крыша своими руками строится за несколько дней, если правильно спланировать весь процесс. На стыке двух разных материалов, например, кирпич и дерево, всегда необходимо прокладывать гидроизоляцию. Инструкция по возведению крыши начинается с правильной укладки несущих балок. Затем устанавливаются наклонные стропила под углом, который предусмотрен в проекте.

Для закрепления стропил устанавливаются укосы и обвязочные доски, как часть обрешетки. Скрепление всех стропил в единую конструкцию делают деревянную кровлю устойчивой

На этом этапе важно точно выверить положение стропильных ног, они должны находиться в одной плоскости, строго в правильном проектном положении

После закрепления стропильных ног набивается обрешетка, которая представляет собой ряд досок с определенным шагом, к ним потом будет крепиться финальное покрытие. Если кровля предусматривается из мягких материалов, обрешетку делают сплошного типа из листов фанеры. Во всех остальных случаях достаточно прибивать элементы обрешетки на некотором расстоянии друг от друга.

После прокладываются защитные материалы (утеплитель и пароизоляция) и устанавливается финальное покрытие кровли. В некоторых случаях утепление делается внутри конструкции после монтажа кровельного материала. Стропильная крыша должна проветриваться, чтобы обеспечить нормальный микроклимат для конструкций и их долговечность.

Заключение
