Стропильная система четырехскатной крыши

Особенности стропильной системы

Состав стропильной системы

На фото одноэтажных домов с четырехскатной крышей можно разглядеть их красоту и дизайн, но самое основное скрыто внутри. Стропильная система является основой всей крыши, на ней держится все. Как уже говорилось ранее, для создания каркаса лучше всего подходят прочные породы древесины, а именно: хвойные. Но несмотря на все свои качества, любой природный материал подвержен гниению и разложению. Чтобы предотвратить это, пиломатериалы обрабатываются антисептиками, а для повышения степени возгорания на них наносят антипирены.

«Скелет» данной кровли имеет следующие элементы:

• Опорный брус или по-другому мауэрлат. Весь вес конструкции распределяется именно по нему, после чего идет по стенам и уходит в фундамент.
• Стойки – поддерживающие составляющие. Они размещаются на балке или лежне и предотвращают любую деформацию стропильных ног.
• Стропила. Такой тип кровли имеет в своем арсенале два типа стропильных элементов: диагональные и рядовые. Первые формируют начало вальмового ската, а вторые выполняют опорные функции на трапециевидных скатах.
• Затяжка. Эту функцию выполняет балка. Она расположена горизонтально и стягивает пару стропильных единиц, дабы стены здания не пошли в стороны от нагрузки.
• Подкос. Брус, который устанавливается под определенным углом по отношению к стропилам.
• Верхний прогон. Элемент, соединяющий верхние концы стоек. По своей сути он является опорой для стропил.
• Обрешетка. Она может быть, как сплошной, так и разряженной. Все будет зависеть от применяемых кровельных материалов.

Если вы далеки от строительства, то вам придется нанимать рабочих, в противном случае вы рискуете сделать что-либо не по технологии и обрушить всю конструкцию крыши.

Особенности сборки каркаса четырехскатной крыши

Процесс сборки стропильной системы четырехскатной крыши всегда начинается с установки центрального элемента каркаса – конькового прогона и вертикальных стоек. Коньковая скамейка может собираться из бруса, сечением 70х100 мм, но чаще всего стойки изготавливают из спаренной доски 50 мм. Чтобы увеличить жесткость всей системы коньковой балки и стоек, на угловые стыки набивают металлические пластины, а саму раму усиливают внутренней распоркой.

Обычно сборку стропильных балок выполняют на гвоздях, а места усиления стальными накладками фиксируют болтовыми соединениями. Прежде чем ставить стропильные балки, обычно изготавливается запильный шаблон в виде прямоугольного треугольника из листа фанеры. Острый угол должен соответствовать углу наклона скатов. С помощью шаблона вырезают на стропилах привалочные площадки для опор на мауэрлат и конек.

Процесс установки стропил начинается с монтажа центральных стропильных балок, которые обеспечат необходимую жесткость коньковой рамы в осевом направлении. Иногда обходятся без них, в этом случае сразу переходят к монтажу крайних пар рядовых стропил, но брус только прихватывают гвоздями, без окончательной фиксации к коньку.

После усиления коньковой рамы устанавливают угловые диагональные стропила. Обычно длину бруса или балки вырезают с запасом, так как верхний край нужно будет запиливать под двойным углом, сначала под углом наклона ската, после косую кромку скашивают под углом в 45о. На последнем этапе ставят шпренгеля, подкосы, набивают нарожники и рядовые стропила.

Критерии выбора

Выбор подходящего клеящего состава необходимо выполнять комплексно

Назначение

При выборе подходящего варианта клея необходимо точно обозначить цель применения. В зависимости от назначения может потребоваться моментальное схватывание либо создание крепкого шва, который обладает хорошей прочностью.

Особенности дерева

При покупке стоит выяснить характеристики обрабатываемой древесины, чтобы понять, насколько тверда порода дерева и какому типу она относится. В зависимости от структуры материала подбирается соответствующая форма клея, его физические характеристики и способ нанесения.

Температура и влажность

Не все разновидности клеевых растворов способны выполнять свое предназначение при воздействии высоких либо слишком низких показателей влажности и окружающей температуры. Отклонение показателей от нормативных значений провоцирует изменение вязкости клейкого вещества. Повышение относительной влажности атмосферы понижает вязкость клея, в результате чего замедляется процесс отвердевания и нарастания прочности соединения.

Нагрузка на изделие

Для изделий, которые находятся в статичном положении и не претерпевают нагрузки, не имеет особого значения показатель нагрузки, которую может выдержать формируемое клеем соединение. Если изделия располагаются на высоте или подвергаются внешнему воздействию, следует предварительно определить уровень нагрузки и выбрать соответствующую разновидность клея.

Водостойкость

С целью определения уровня водостойкости соединения, образуемого при использовании конкретной разновидности клея, применяется соответствующий стандарт, разработанный в Европе. Сертификация веществ по группам нагрузки D1-D4 проводится с учетом результатов лабораторных тестов склеенных изделий.

D1

Клей с категорией водостойкости D1 применяется для обработки изделий в помещениях с температурой не выше 50 градусов (допускается только временное повышение). Раствор подходит для нанесения на древесину с показателем влажности до 15%.

D2

Вещества категории D2 предназначены для внутреннего использования с кратковременным воздействием жидкости либо конденсата. При этом из-за внешнего воздействия влажность древесины не должна превышать 18%.

D3

Показатель водостойкости D3 означает возможность эксплуатации в уличных условиях. Допускается непродолжительное воздействие жидкости. Клеевые растворы в данной категории отличаются хорошей адаптацией к колебаниям уровня влажности.

D4

Категория D4 подходит для применения в различных помещениях и на улице. Клеевые швы устойчивы к негативному влиянию со стороны окружающей среды.

Для чего нужен

Клей для дерева используется повсеместно и постоянно. Каждый хоть раз в жизни склеивал какие-нибудь деревянные детали, ремонтировал сломанные вещи или предметы мебели. Склейка древесины производится несколько иными методами, чем соединение, например, резиновых или пластмассовых изделий. Не требуется производить стандартные операции: нанесение состава, просушка около 10-15 минут и сильное прижатие деталей друг к другу.

Древесина требует иного подхода, который обусловлен строением материала, индивидуальными свойствами каждой породы. Для нее требуется другой состав клея, способный впитываться в материал и создавать прочную пленку. В настоящее время создано немало составов, от старинных традиционных столярных клеев до самых современных синтетических составов. Вопрос, чем склеить дерево, совсем не простой.

Фотографии на сайте

Видео. Убираем накипь в стиральной машине

Как очистить стиральную машину лимонной кислотой

Обработка машинки автомата производится в несколько этапов.

Подготовка к очистке

Процедура подготовки заключается в следующем: из машинки удаляются все вещи и предметы, способные в процессе чистки повредиться или повредить внутренности агрегата. Использование лимонки в жидком состоянии допустимо в технике, которая не удаляет воду, оставшуюся под барабаном, в начале работы.

Сколько сыпать лимонной кислоты для стиральной машины

Используется для устранения налета жидкий раствор или вещество в кристаллах. Растворенная лимонка предпочтительнее, это гарантирует, что отдельные твердые частицы нигде не задержатся и не застрянут. Расчет совершается следующим образом: на технику с допустимой нагрузкой 5 кг берется 100 г вещества.

Загрузка кислоты и включение стиральной машинки

Жидкий раствор или порошкообразное вещество засыпается в отсек для порошка. Разведенную лимонку допустимо заливать в барабан. Техника запускается в режиме высокой температуры и с минимум тремя полосканиями. Можно использовать режим вываривания или отбеливания, в некоторых агрегатах это предусмотрено.

Удаление остатков кристаллической кислоты

После наполнения барабана водой, следует очистить загрузочную емкость для порошка с помощью лимонки. Остатки вещества из этого отсека полностью удаляются.

После очищения дверца открывается, внутренняя поверхность проветривается. Резиновая манжета тщательно протирается насухо, вся вода, скопившаяся внутри, удаляется. Следует посмотреть и сливной фильтр, где скапливаются остатки накипи.

Осмотр стиральной машины

Во время стирки следует наблюдать за работой девайса. Если толстый слой налета отойдет, он попадет в слив при полоскании. По окончании очищения внутренности автомата следует осмотреть на предмет наличия мелких частиц накипи.

Четырёхскатная крыша: чертёж, расчет и проекты

Сначала нам нужно провести проектные работы: осуществляем расчет четырехскатной крыши и рисуем чертеж. Помните про уклон, который варьируется от 5° до 60°, здесь все зависит от типа кровли, предназначения мансарды и атмосферных нагрузок:

• Так, в северных областях, характеризующихся сильными ветрами, крыши нужно делать с маленьким наклоном.
• При больших нагрузках крыша должна иметь наклон в 45°-60°.

От этого параметра во многом зависит и выбор материала для покрытия сооружения. Если наклон составляет 5°-10°, следует выбирать асбестоцементные листы или рулонное покрытие, кровельный металл выбирается для крыши с наклоном в 14°-60°, черепичная крыша подходит при наклоне в 30°-60°. В ходе проектных работ нужно решить, какие стропила будут использованы при строительстве крыши – висячие либо наклонные.

Необходимо выяснить, нужны ли будут вам дополнительные элементы для поддержания прочности конструкции: раскосы или затяжки. Процесс проектирования позволяет учесть всевозможные нагрузки на стропила, куда входят:

• Масса кровельного материала;
• Вес иных элементов, которые составляют кровельный «пирог» (материал для утеплителя, паро- и гидроизоляция);
• Атмосферная нагрузка (снег, ветер);
• Количество осадков;
• Оборудование, которое устанавливают на крыше (лестницы, слуховые окна, аэраторы).

Вы также должны учитывать уклон скатов – это поможет рассчитать все параметры стропил. Подобный проект обязательно включает чертежи стропил, узлы их соединения с иными элементами, месторасположение обрешетки. Если у вас на руках будет такой проект, вы сможете рассчитать требуемые материалы для обустройства стропил и кровли.

Однако стоит помнить, что любая ошибка на этом этапе может привести к негативным последствиям в процессе покупки материалов, что приведет к дополнительным расходам. И если вы понимаете, что не можете провести работы своими руками, лучше всего обратиться к специалистам – они смогут рассчитать все нагрузки и составят грамотный проект, который будет отвечать всем заданным требованиям.

Стропильная система четырехскатной кровли

Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

В некоторых постройках применяют оба вида стропил одновременно.

Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки. Видео:

Видео:

Наличники на деревянные двери: нюансы выбора и особенности монтажа

Норма влажности и температуры в помещении

Чертеж стропильной системы конструкции

Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:

1.  Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
2.  Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
3.  Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
4.  Нарожники – короткие доски, опирающиеся на каркас вальм.
5.  Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.

Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.

Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:

1.  Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
2.  Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
3.  Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
4.  Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
5.  Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
6.  Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
7. Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.

Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.

Как почистить стиральную машину (видео)

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.

Пример расчетов четырехскатной крыши в видео:

Строительство дома является сложным и кропотливым процессом

Особое внимание следует уделять проведению расчетов, перепроверяя каждый результат. Онлайн калькулятор поможет выполнить необходимые вычисления, но всегда надо помнить, что такие онлайн-сервисы – это скорее помощники по предварительной оценке стоимости и количества материалов

Использовать для работы полученные таким путем данные не станет ни один уважающий себя специалист.

Монтаж четырехскатной крыши – несколько важных советов

Когда монтируется четырехскатная крыша своими руками, необходимо учесть следующее:

• Для стандартной крыши используются лаги-стропила прямоугольного сечения, размером от 50х100 мм. Их сначала вымеряют по размеру посадочных мест, потом обрабатывают антисептическими и антипиреновыми составами и только потом устанавливают;
• Между торцом стены и стропилами прокладывают лист изоляции (рубероид и т.п.) и крепят дерево к стене с помощью длинных анкеров. К верхнему коньку, вертикальным балкам и другим деревянным элементам стропила прибиваются длинными гвоздями. Предварительно оба сопрягаемых изделия сверлят тонким сверлом, дабы дерево не потрескалось при сильных ударах молотком;
• Резка стропильных ферм на высоте недопустима. Если элемент имеет увеличенные габариты, то его опускают на землю и отпиливают на устойчивом полу. Изображать «танцора с пилой» на собственной крыше неразумно, такие танцы могут закончиться в травматологии…
• Тем более запрещается «наращивание» лаг и ферм, если их размер меньше необходимого. Увы, но за небрежную работу рулеткой придется расплачиваться отбракованной доской. Впрочем, в дело пойдут все доски – ведь еще предстоит этап утепления и обрешетки;
• К установленным стропилам кровельные материалы напрямую не прибиваются! Стропильная конструкция является несущей – для кровельной отделки необходимо набить на нее вспомогательную обрешетку. Данный этап выполняется совместно с утеплением крыши и вентиляцией подкровельного пространства, для обрешетки используются рейки или бруски сечением от 30х30 мм.

Проектирование

Крыша с четырехскатной конструкцией проста в проектировании. Ее симметричная форма привлекательна, позволяет максимально использовать чердачное или мансардное пространство. Если у вас есть плотничные навыки, вы с легкостью можете создать такую крышу. Конструкция крыши с четырьмя наклонами нуждается в том, чтобы наклон сторон мог находиться в диапазоне от 5 до 60 градусов.

Это зависит от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов. В районах с частыми и сильными осадками наклон должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и случайными дождями наклон обычно намного меньше.

Высота кровельного гребня вычисляется с использованием тригонометрического выражения для прямоугольных треугольников. Расчет стропила – начало составления проекта всего дома. Поперечное сечение определяется в зависимости от ожидаемой нагрузки (веса крыши, кровельного пирога, внешних воздействий) и степени наклона крыши. С помощью расчетов определяют шаг между стропилами и проверяют их несущую способность.

Виды стропильных систем

Стропильная система крыши четырехскатного вида принимает различный вид, в зависимости от исходных условий: площади перекрываемого дома и внутренней планировки. Выделяют три вида:

1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Висячая стропильная система четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.

2. Наслонная. Ее обустраивают в домах, посередине или по бокам которых существуют внутренние несущие стены. Стропильная система в таком случае имеет опору не только на внешние, но и на внутренние стены. Усиленная стойками стропильная система получается более надежной и уравновешенной, монтировать ее проще и дешевле.

3. Комбинированная. Состоит из элементов наслонной и висячей стропильной системы. Ее применяют, если в качестве дополнительной опоры используют не внутреннюю стену, а колонны или столбы. Тогда висячие стропила чередуются с наслонными, образуя ажурную конструкцию с открытыми балками перекрытий.

Кокой вид стропильной системы подойдет для конкретного дома, определяют в период проектирования, производя расчеты и составляя чертежи.

Плюсы ортопедических латексных матрасов для здоровья

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

1. Мауэрлат. Толстый, прочный брус сечением 150х150 мм или 100х100 мм. Он распределяет вес кровли по периметру дома. Для четырёхскатной крыши требуется 4 опорных бруса. Если дом строят из дерева, то в роли мауэрлата выступают верхнее венцы из бревна или бруса. В том случае если строительство ведут из кирпича или газосиликата, то на верхней поверхности стен сооружают армированный бетонный пояс, в который вмуровывают длинные металлические шпильки на который крепят мауэрлат.
2. Коньковый прогон. Брусок, к которому крепят верхние части стропильных ног. Он формирует высшую точку крыши. У четырехскатной крыши конек меньше дины дома из-за вальмовых элементов.

3. Стропила. Это доски сечением 50х150 мм или 100х150 мм, которые задают геометрию скатов крыши. При возведении используют три вида стропильных ног: накосные (диагональные), рядовые, нарожные. Рядные стропила устанавливают на трапециевидных скатах. Накосные стропила обычно большей длины, чем рядные и нагрузка на них выше, поэтому для изготовления используют пиломатериал вдвое большей толщины. Они верхней частью опираются на коньковый прогон, а нижней на угол мауэрлата. Нарожники или стропильные полуноги имеют опору на диагональные стропила и мауэрлат и формируют вальму.

4. Лежень. Опорный брус, укладываемый на несущую внутреннюю стену, если она используется в наслонной стропильной системе. Его функция – переносить вес кровли на фундамент, распределяя его.
5. Стойки. Вертикальные опоры из бруса, устанавливаемые на лежень. Они подпирают собой серединную часть стропильной ноги или коньковый прогон.

6. Подкос. Опорный элемент, также называемый подстропильная нога, который устанавливают под углом 45 градусов к стропилам и упирают в стойку. Они предотвращает прогиб ног и переносит часть веса на несущую внутреннюю стену.

7. Шпренгель. Вертикальная опора, наподобие стойки, поддерживающая накосные стропильные ноги. Чаще используют шпренгельные фермы, то есть шпренгели которые упираются в горизонтальные схватки между мауэрлатом смежных скатов.
8. Затяжка, ригель. Горизонтальные бруски, схватывающие стропильную пару в верхней или нижней части. Они гасят распирающую нагрузку, которой подвергаются стены при условии использования висячей стропильной системы.
9. Кобылки. Доски, которые используют для удлинения стропильных ног, чтобы сформировать свес крыши, защищающий стены от сырости. Чаще всего кобылки необходимы для диагональных стропил, так как их длина превышает стандартные размеры пиломатериалов.

Варианты четырехскатной схемы крыши

Кроме классического варианта, в котором используются две треугольные и две трапециевидные плоскости, крыша в четыре ската может строиться по одной из разновидностей каркаса:

• Ломаная датская схема. Треугольные верхушки боковых фронтонов крыши, примыкающих к коньку, совмещаются в одной конструкции с трапециевидным скатом. Получается симпатичная конструкция с крутыми основными скатами и пологими боковыми поверхностями;
• Четырехскатная голландская система, ее можно назвать антиподом датской схеме. В данном случае фронтоны крыши в верхней части прикрываются от дождя и снега небольшими треугольными скатами;
• Наиболее простой шатровый вариант крыши, в которой все четыре ската выполняются одного размера. Получается равносторонняя пирамида. Идеально подходит для зданий с квадратными пропорциями стен.

Все модификации четырехскатной или вальмовой схемы рассчитаны на специфические климатические условия эксплуатации крыши. Например, датские кровли хорошо противостоят ветру и большому количеству снега, тогда как «голландки» рассчитаны на то, чтобы противостоять сильным дождям и снегопадам в условиях городской застройки. Шатровые схемы с небольшими углами наклона ската используют для построек на открытой ветреной местности. Классический вариант можно использовать для любых условий, но в этом случае потребуется тщательно выверить положение здания относительно розы ветров.

Преимущества и недостатки

Приведенные фото вариантов четырехскатной крыши показывают их явную особенность – наличие четырех скатов, полностью закрывающих дом.

Данный фактор обуславливает несколько преимуществ:

• Высокая защищенность. Подобная конструкция не допускает попадания ветра. Влаги, ультрафиолета.
• Долговечность. Дома и покрытия.
• Практичность. Под таким настилом остается большое пространство, которое можно использовать в качестве комнаты.
• Освещенность. Несколько чердачных окон добавят света.
• Дизайн. Вариации покрытия, возможность оборудования оконных проемов со всех сторон придадут усадьбе особый шик.

Виды

Стропильная система, ее конструкция и некие нюансы по созданию и монтажу зависят от того, какой тип четырехскатной крыши используется. На данный момент выделяют:

• Шатровую.
• Полувальмовые датскую и голландскую.
• Вальмовую.

Четырехскатную крышу шатрового типа используют в основном на домах, имеющих квадратную форму. В данном случае все скаты имеют одинаковые размеры и форму, а внешне напоминают равнобедренные треугольники.

Датская полувальмовая – нижнюю часть бокового ската монтируют, под коньком устанавливают вертикальный фронтон. При использовании такой крыши мансардные окна не понадобятся, ведь естественное освещение будет обеспечивать вертикальное остекление чердачного помещения.

Голландская вариация многими элементами относится к двухскатному типу крыш. Вся разница в том, что данный вид все же состоит из торцевых треугольных скатов, однако они имеют обрезанный вид (вальмовая с усеченными боковыми скатами). Длина боковых плоскостей в 2-3 раза меньше, чем основных, внешне похожих на трапецию. Крыша хорошо справляется с нагрузками ветра и снега, на чердаке можно устанавливать обычные окна.

Вальмовая – классика четырехскатных крыш. Два ската имеют трапециевидную форму, торцевые скаты – прилегающие треугольники. При сборке стропильной системы необходимо использование накосных стропил.

Четырехскатная крыша – удобно, практично, функционально и эстетично привлекательно. Однако, не стоит забывать о том, что это еще и дорого, ведь такой тип крыши имеет сложности по расчетам и создании стропильной системы.

Самые читаемые статьи

Сколько сыпать лимонки?

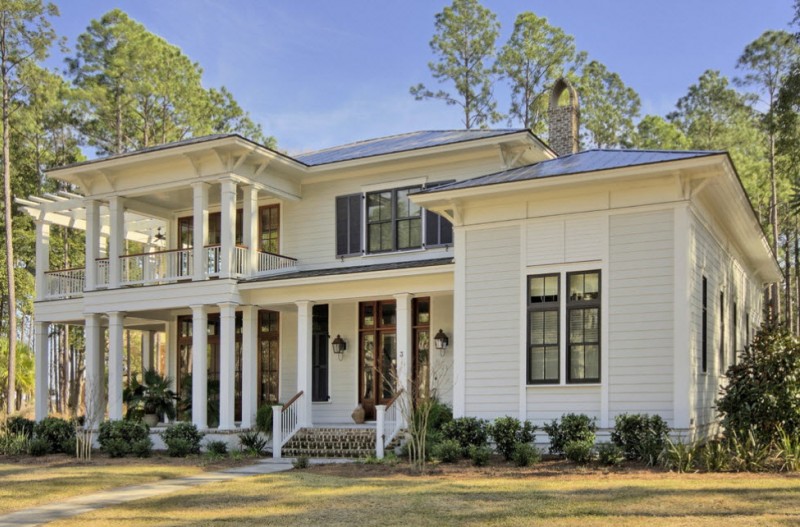

Фото четырехскатной крыши

Сочетание желтого с ахромными и нейтральными цветами

Желтый отличается большой гибкостью, он хорошо смориться с большинством основных оттенков цветового круга. Какой выбрать для своего жилища, зависит только от личных предпочтений.

Желтый и белый

• Два этих цвета образуют легкий и ясный интерьер. Желтый чаще всего выступает в качестве второго, дополнительного цвета. Это никоим образом не нарушает свежести создаваемого образа.
• Сочетание прекрасно подойдет для небольших комнат, а также помещений с недостатком природной освещенности. Желтый поможет добавить солнца, и в такой комнате сразу станет светлее.
• Белый и желтый можно использовать для спален, детских и даже гостиных. Если же это композиция покажется чересчур легковесной, используйте дополнительные цвета.

Желтый и черный

• Это сочетание считается не слишком удачным для небольших комнат в стандартных квартирах. Для такого резкого контраста требуется большое пространство, в котором получившейся интерьер не будет выглядеть тесным и давящим.
• Желтый с черным часто дополняются полированными поверхностями, стеклянными плоскостями, а также серебристыми или металлическими элементами. Это придает глубину и перспективу облику комнаты, хотя может показаться слишком официальным.
• Желтый и черный – комбинация символическая. С одной стороны, она обозначает опасность, с другой, является кодом богатства и власти. Поэтому черно-желтые интерьеры вовсе не редкость, ведь они обладают неизъяснимой притягательностью.

Желтый и серый

• Сдержанность серого является отличным фоном для эксцентричного желтого. Большинство интерьеров в этой цветовой комбинации построено на преобладании серого и неожиданных, ярких, сочных желтых акцентах.
• В композиции с серым, органично выглядит, практически, любой оттенок желтого, от насыщенного солнечного, до бледно-лимонного. Поэтому если нет уверенности, с чем соединить желтый, можно смело останавливать выбор на благородном оттенке серого.

Вместе с серым может использоваться стальной или серебристый, как логичное продолжение цветовой гаммы. Они придадут желтому дополнительное сияние, и сделают помещение ярче.

Желтый и зеленый

• Зеленый с желтым может стать своеобразным и даже оригинальным сочетанием. Если эти цвета сближаются по цветовой шкале, то интерьер получается плавным, мерцающим. Под разными углами освещения трудно определить, где проходит зыбкая граница между цветами. Создается впечатление, что они перетекают друг в друга.
• Контрастные оттенки желтого и зеленого создают приподнятое, летнее настроение. В такой комнате сложно хандрить или пребывать в плохом расположении духа. Композиция особенно характерна для детских комнат, которые получаются радостными и светлыми.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Материалы

Стропильная система изготавливается, как правило, из древесины.

Для домов небольших и средних размеров применяется доска хвойных пород размером 150×50 мм, для четырехскатной крыши с длинными хребтовыми балками — 50×200 мм.

Диагональная (накосная) стропильная и хребтовая балки должны быть усилены, поскольку воспринимают все нагрузки на кровельный пирог. Используют для этих деталей брус 100×150 мм или сдвоенную доску.

Мауэрлат — объединяющая деталь между стенами дома и кровельным пирогом, крепится при помощи резьбовых шпилек, устанавливаемых в процессе кладки стен. Для придания конструкции дополнительной жесткости по углам устанавливаются раскосины. Кроме того, перпендикулярно короткой стороне дома по опорным простенкам устанавливается лежень из бруса 100×150 мм.четырехскатной крыши» width=»600″ height=»387″ />

Особенности домов с четырехскатной крышей

Вальмовая кровля, которую еще называют шатровой, выполняется с четырьмя скатами. Два из них в плане имеют форму треугольника, а два других — трапециевидную форму. Между собой скаты соединяются при помощи коньковой балки.

Дома с четырехскатной кровлей смотрятся очень эффектно и стильно, в чем можно убедиться благодаря фото на нашем сайте. Крыша данного типа придает коттеджу более стильный и оригинальный вид, делает его визуально больше. Как правило вальмовая крыша монтируется на одноэтажных домах с площадью не менее 100 м 2 . Также ей могут оснащаться двухэтажные коттеджи и дома большей этажности.

Особенности устройства стропильной системы вальмовой кровли обуславливают ее высокую прочность и надежность. В сочетании с эффектным внешним видом это делает четырехскатную крышу очень популярным решением, но при том ее цена несколько выше, по сравнению с традиционной двухскатной.

При разработке проектной документации и чертежей четырехскатной кровли очень важно правильно подобрать угол ската, который может быть от 15° до 65°. При выборе угла должны учитываться следующие важные параметры:

• Климатические условия. При большом количестве осадков угол должен быть не менее 45 °.
• Материал кровельного покрытия. Для рулонных материалов допустимым является угол 2-25 °, для кровли из штучных элементов — от 15 °. Для шифера, металлочерепицы и других крупноформатных материалов — от 25 °.
• Наличие мансарды. В этом случае рекомендуемый угол составляет от 38 ° до 45 °.

Заключение

Наиболее сложным этапом сборки стропильной системы четырехскатной крыши считается стыковка двух диагональных балок с коньком. От того, насколько точно выполнена врезка диагоналей, зависит прочность и устойчивость всей четырехскатной крыши, поэтому большую часть времени приходится тратить на подгонку и подрезку размеров стропил. Остальная часть сборочных операций практически не отличается от постройки двухскатной стропильной системы.

https://youtube.com/watch?v=bp9HsbknNQY

Заключение

Принцип получения оранжевых красок довольно прост, достаточно знать модель RGB и принципы смешивания чтобы сделать самый стойкий состав. От вида работ, будь то рисование или декор помещения, не меняется метод получения оранжевых цветов.

”

Похожие самоделки

Основные преимущества керамогранита

В чем преимущества ПВХ окон?

Профессиональная химчистка диванов

Тонкости перетяжки мягкой мебели

Крепеж: основные виды, типы и свойства

Особенности ремонта в хрущевке
