Воздухоотводный кран маевского, принцип работы устройства

Гриндер своими руками в домашних условиях – текстовые и видеоинструкции

Купить готовый гриндер, особенно для бытовых нужд, может позволить себе не каждый. Предлагаем изучить подробную инструкцию, как сделать гриндер самостоятельно, без дополнительных трат. Однако, придётся постараться и кое-где приложить немалые физические усилия и рвение.

Из чего можно сделать привод для гриндера

Привод для гриндера – один из самых основных элементов конструкции. К выбору «сердца» машины стоит подойти основательно.

Самодельный гриндер с двигателем от стиральной машины

Разберём подробно все этапы работ. Мы решили сделать небольшую насадку на дрель под стандартную ленту 75×457 мм

Для работы мы также приобрели дверной доводчик.Закручиваем выточенную заранее заготовку на вал. Закрепляем ведущий ролик болтом. Сам мотор, как вы видите закреплен на жёсткой подставке. Для работы также понадобится абразивная лента, в нашем случае − 610×45 мм(ширину отрезали под наши ролики).Обрезаем лишнюю часть болта

На всякий случай в болту делаем прорезь, если вдруг будет необходимо снять вал.Разбираем провода для подключения: коричневый и красный стартер, щетки – серые.К станине привариваем деревянную основу, которая погасит некоторую вибрацию.Выравниваем положение нашего «доводчика», обратите внимание, важно обеспечить ему правильную фиксацию на станине!К ручке крепим на болт 10-ку, к ней крепим регулировочные гайки и сами ролики, устанавливаем подшипники. Их подбираем по ширине лентыИсходя из натяжения ленты, затягиваем доводчик в нужном положении. Выравниваем конструкцию так, чтобы лента была достаточно натянута

Выравниваем конструкцию так, чтобы лента была достаточно натянута.

Иллюстрация	Описание действия
	Для работы потребуется обычный коллекторный двигатель от старой стиральной машины.
	Проверяем положение вращающего вала лазером

Такой гриндер прекрасно справится с ремонтом затупившихся свёрл, заточкой ножей, а также мелких деталей.

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Покажем этапы работ. К слову, вариантов – сотни и сотни. Рассмотрим некоторые фотографии, которые помогут определиться с вариантом, который подойдет для ваших целей. Такие гриндеры помогают выполнить несложные работы.

Также на основе дрели можно сделать устойчивую конструкцию на станине. Такие гриндеры могут помочь подточить ножи или любые плоские детали.

Гриндер из болгарки своими руками: чертежи

Это один из самых «ходовых» гриндеров, которые можно сделать своими руками. Обычно его используют для мелких работ, для затирки сварочных швов, заточки мелких деталей. Особенно, если зафиксировать такую конструкцию на столе, то можно справиться и с более сложными задачами. К примеру, такой гриндер можно использовать для правки режущего инструмента или заточки ножей, топоров и т.п.

Выбор места и порядок установки

Чтобы установить воздухоотводчик Маевского, достаточно просто вкрутить подходящую модель в пробку радиатора со стороны подачи. Поскольку размеры резьбы на устройстве стандартные, нужно выбрать устройство с соответствующей резьбой. Если же на радиаторе установлена пробка без резьбы, ее следует заменить.

На чугунной заглушке не сложно сделать необходимое отверстие самостоятельно. С внутренней стороны следует просверлить отверстие, а затем нарезать резьбу с наружной стороны. Понадобится электродрель, сверло на 9 мм, а также метчик с воротком 10х1.

Кран имеет правую резьбу, а пробка — левую. В процессе установки следует придержать пробку разводным ключом, чтобы ее резьба не ослабла. Следует помнить, что при вкручивании воздухоотводного крана пробка ослабляется. При откручивании крана (например, для замены), пробка завинчивается сильнее.

При установке крана Маевского следует использовать разводной или газовый ключ, чтобы затянуть устройство или придержать пробку, в которую монтируется кран

При монтаже устройства резьбу следует укрепить специальной прокладкой. Такая прокладка может быть выполнена из резины или силикона, а вот паронитовые прокладки с краном Маевского использовать не рекомендуется. Некоторые предпочитают дополнительно использовать для укрепления резьбы льняную обмотку или фум-ленту, но это не обязательно. Совет — при установке нужно направить выпускное отверстие слегка вниз. Так будет удобнее собирать воду, которая вытечет из радиатора по окончании стравливания воздуха.

Для установки кранов Маевского выбирают самую высокую точку системы, поскольку воздух поднимается вверх. При этом, конечно же, необходимо учитывать особенности устройства отопительной системы конкретного дома или квартиры.

При вертикальной схеме отопления следует поставить воздухоотводчики на все радиаторы верхнего этажа, имеющие нижнюю подающую при обратной магистрали. Также обеспечить кранами Маевского следует все приборы, подводка которых (или ее часть) до стояка расположена ниже верхней оси подключения, поскольку в этом случае удаление воздуха из системы естественным образом будет затруднено.

На схеме показан принцип установки крана Маевского при вертикальной и горизонтальной системе отопления. Кран необходим в местах скопления воздуха

При горизонтальной системе отопления воздухоотводные краны устанавливают на все отопительные приборы: батареи, коллекторы и т.п. Система теплого пола не всегда нуждается в отводе воздуха, однако очень часто такой клапан все же приходится ставить.

Отдельного внимания заслуживает монтаж воздухоотводчика на полотенцесушителе. На моделях с нижним подключением для этого даже предусмотрено специальное отверстие. А вот полотенцесушители с боковым подключением придется немного доработать. На подающую подводку монтируют металлический тройник с резьбой подходящего диаметра. При этом выходное отверстие воздухоотводного крана должно быть развернуто от стены.

Рекомендуется всегда устанавливать кран Маевского на полотенцесушитель. В зависимости от модели следует ставить один или два крана

Чтобы понять, нужно ли устанавливать воздухоотводчик в конкретном месте, следует просто представить себе движение воздуха в системе. Если понятно, что воздух может свободно перемещаться дальше по системе, кран не нужен. Если же воздух не может покинуть систему естественным путем, понадобится специальный прибор.

Установка кранов на батареи отопления

Следующим этапом монтажа отопительной системы является установка в проходные пробки запорной и регулирующей арматуры. На радиаторах устанавливают «полнопроходные» шаровые краны или краны, в которых работает ручная регулировка движения теплоносителя. Сейчас выпускаются термоголовки, у которых функционирует автоматическая регулировка потока.

Краны для систем отопления могут иметь разную конструкцию, но наиболее практичными считаются краны с соединением «американка» с накидными гайками. Преимущество кранов с соединением «американка» заключается в их конструкции, которая позволяет снять радиатор любого типа, не отключая систему отопления. Поток теплоносителя с помощью такого крана быстро перекрывается, и для снятия батареи надо только раскрутить резьбовое соединение.

Применение кранов «американка» особенно востребовано, когда систему отопления вынуждены запустить, когда отопительные приборы установлены на черновую стену. Их применение позволяет без проблем снять радиатор и закончить отделочные работы участка стены, не отключая систему отопления (заделать штробы, прошпаклевать или поштукатурить стены, поклеить обои и так далее). Самое главное, что краны с разъемным соединением «американка» могут использоваться многократно независимо от типа прокладок (резиновая или паранитовая) или варианта, когда герметизация осуществляется только при помощи конусных деталей из нержавеющего сплава.

Краны с накидными гайками могут быть прямыми или угловыми. Их выбирают в зависимости от системы подачи трубопровода к радиатору (из стены или откосов ниши).

Кран в пробку с соединением «американка» вкручивают при помощи специального ключа, который вставляют внутрь патрубка. Сечение у ключа может быть самой разной формы. Проще, если применяется шестигранник, для работы достаточно подобрать подходящий размер. Сложнее, когда в соединении «американка» сделаны два выступа, приходится для надежного зацепа искать подходящий профиль.

В работе иногда используют губки разводного ключа или пассатижей, но чаще мастера изготавливают Г-образный ключ с квадратным сечением. Его концы идут слегка на конус. Это позволяет работать с разными производителями кранов с соединением «американка».

Соединение проходной пробки герметизируется с патрубком «американка» при помощи подмотки. Сантехники используют для этих целей импортный лен и паковочную пасту (типа UNIPAK). Ленту ФУМ применяют в случае, когда профиль резьбы не имеет острых углов. Также резьба должна иметь специальную насечку, которая препятствует прокручиванию герметизирующего материала.

Две детали необходимо проверить на совместимость резьбы, соединив их без пакли. Степень плотности собираемого соединения показывает, сколько пакли необходимо использовать. При большом слое подмотки могут образоваться трещины или деформироваться тонкостенные детали. А недостаточный слой часто становится причиной протечки соединения.

Подмотку нужно собрать в тонкий жгут и наматывать в сторону, противоположную направлению резьбы патрубка. Необходимо начинать с края резьбы, который выходит наружу. Необходимо заполнить волокнами льна всю глубину резьбы, прижимая каждым новым витком предыдущий и не давая подмотке прокручиваться. Далее пастой UNIPAK смазывается деталь, которая после этого вкручивается на место.

Если система отопления монтируется с использованием металлических шаровых кранов, на них с применением подмотки прикручивают резьбовые муфты, необходимые для перехода на полипропиленовые трубы. Входящий в комплект арматуры радиатора кран Маевского поставляется с резиновой прокладкой, поэтому подмотка ему не нужна.

Подготовленные к работе радиаторы устанавливаются на свое место, после этого можно начинать монтаж труб.
После завершения монтажа отопительной системы, нужно запустить ее, предварительно наполнив стояк снизу вверх теплоносителем и стравив воздух. Надо открыть кран подачи и проверить соединения на наличие течи.

Грамотная замена батарей отопления — хороший способ повысить эффективность обогрева в Вашем доме или квартире и сократить стоимость оплаты счетов. Эту работу можно быстро и просто сделать своими руками, но, если с тонкостями процесса Вы не знакомы, лучше обратиться к профессионалам.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе.

Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Формирование воздушных пробок – проблема, свойственная системам с принудительной циркуляцией. Для стравливания воздуха их оборудуют либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах отопления самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Вместо кранов Маевского на каждом радиаторе или воздухоотводчика на стояке в систему можно включить сепаратор воздуха. Его действие обосновано законом Генри, согласно которому воздух выделяется из воды и выводится за пределы замкнутого контура

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления.

Реально оснащению подлежат:

• все находящиеся в системе батареи отопления;
• компенсаторы, байпасы и аналогичные приборы;
• регистраторы и змеевики;
• трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Где правильно нужно устанавливать воздухоотводчики

При монтаже системы отопления установка воздухоотводчиков является обязательной процедурой, для определения нужного количества необходимо знать, куда ставить эти приборы. Воздухоотводчики рекомендуется располагать в следующих местах:

Самые верхние точки системы. Если при монтаже трубопровод поднимается вверх, обходя какое-либо препятствие, и затем опускается вниз к теплообменным приборам, сверху следует установить автоматический воздухоотводчик для системы отопления. Это предотвратит завоздушивание по той причине, что легкий воздух всегда поднимается вверх и скапливается в трубопроводе на верхнем этаже.

Рис. 9 Виды автоматических воздухоотводчиков

• Радиаторы отопления. Радиаторные теплообменники имеют сложную форму, включающую в себя большое количество секций – это создает удобные полости для скопления воздуха. Поэтому в радиаторах всегда используются выпускные краны Маевского, в индивидуальном отопительном контуре они устанавливаются на каждый радиатор вне зависимости от схемы подключения (однотрубная, двухтрубная, нижняя, боковая, диагональная). Радиаторные ручные модели выпускных клапанов, в отличие от автоматических, имеют малый размер, меньшую стоимость, эстетично вписываются в контур радиатора, поэтому устанавливаются на батареи в подавляющем большинстве случаев производителем и при необходимости хозяевами домов.
• Полотенцесушители. Выпускаемые промышленностью полотенцесушители сложной популярной в быту формы «лестница» всегда комплектуются воздухоотводчиком с прямым патрубком, размещенным в его верхней части. Удобнее, если полотенцесушитель оснащают воздухоотводчиком автоматическим по следующим причинам: расположенный вверху винт ручной модели неудобно закручивать, в жилых домах может периодически отсутствовать вода и ручная настройка становится хлопотной, к тому же выступающий сбоку канал портит эстетичный внешний вид нагревателя.
• П-образные отводы и байпасы. Любой участок трубопроводной магистрали с обращенной вверх петлей собирает воздух, если для отключения петли используют запорный кран, его устанавливают в самой верхней точке, используя модель со встроенным автоматическим клапаном Маевского (естественно, воздухоотводчик вверху можно установить и отдельно от вентиля).
• Система обвязки котла. Также рекомендовано оснащать клапаном обвязку котла для обеспечения безопасного функционирования нагревательного оборудования в случае завоздушивания магистрали.
• Гидрострелки. Не так часто в бытовых отопительных системах используют гидрострелки, к которым подключают циркуляционные насосы, коллекторы радиаторов и теплых полов – если устройство расположено вертикально, в его верхнюю часть вкручивают автоматический спускник воздуха.
• Коллекторы. При устройстве многоконтурных теплых полов используют коллекторы с гребенками, к которым подключают трубопровод различных контуров. Коллекторы располагаются выше уровня водяных полов и всегда оснащаются автоматическими воздухоотводчиками, которые устанавливаются в их корпус производителем, система включает в себя два прибора на подающую и обратную линии.

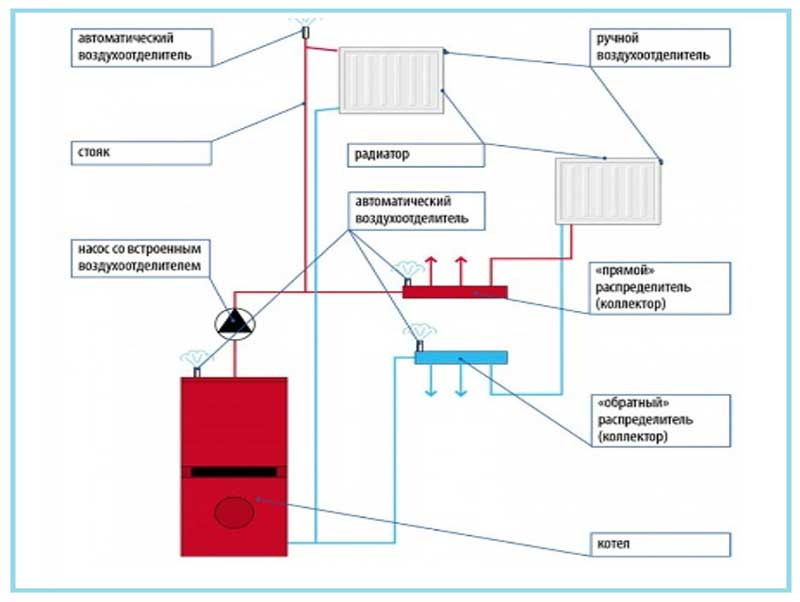

Рис. 10 Ручные и автоматические воздухоотводчики в системе отопления – схема расположения

Кабельные стяжки под дюбель

Плюсы установки кранов на батарею мастерами Сан-Ремо

Наша компания предлагает низкую стоимость услуги замены кранов на батареях отопления. Цены сильно зависят от условий работы, типа батареи и модели выбранного крана. Узнать тарифы вы можете на сайте, а точную стоимость работ наш сантехник посчитает после того, как осмотрит объект и оценит сложность необходимых процедур. к плюсам San Remo относятся следующие отличительные черты:

• оперативность выполнения поставленных задач;
• аккуратность;
• низкие цены;
• опыт и наличие инструмента;
• использование надежных комплектующих.

Чтобы заказать замену кранов на радиаторах отопления, нужно вызвать мастера по телефону. Сантехник приедет на место в ближайшее время и проконсультирует вас по возникшим вопросам, а затем приступит к работе.

Чтобы заказать установку кранов на батарею, позвоните по номеру +7(499)394-70-41 (основной) или +7(968)097-57-24 (старший мастер). Или заполните онлайн-заявку:

Нажимая кнопку «Мы перезвоним», я принимаю условия Политики конфиденциальности персональных данных и даю своё согласие на обработку моих персональных данных.

Воздушные пробки внутри системы отопления препятствуют нормальной циркуляции теплоносителя и полноценному прогреву батарей. Для удаления этих пузырей применяется запорная арматура двух типов – автоматический поплавковый воздухоотводчик и ручной кран Маевского, чье устройство и принцип действия мы рассмотрим в рамках данной публикации.

ООО «Топ Хаус»

Важность выбора сечения кабеля

Что это такое?

Особенности и тонкости подготовки строительства

Технология каркасного строительства не накладывает ограничений по размерам и количеству этажей. Обычными являются постройки в 3-4 этажа, а в ряде стран законодательно разрешены и более высокие – до 7 этажей, конструкции. В любом случае, чтобы начать стройку, нужен проект.

Выбор проекта

Разработка документации выполняется при помощи специализированных компьютерных программ, а потому не занимает много времени. Возможно, у заказчика есть свой архитектурный проект, в противном случае можно воспользоваться каталогом готовых вариантов, которым располагает любая солидная компания.

За основу берется образец планировки, понравившейся клиенту. Специалист согласовывает с клиентом параметры строения (размеры, площадь, этажность, наличие мансарды, необходимость балкона). Также согласовывается толщина стен, проставляются размеры, определяется количество и расположение комнат, выбираются материалы для отделки.

Данные обрабатываются программой, на выходе получаются готовые чертежи и расчеты (количества профилей, утеплителя, отделки). На этом этапе определяется стоимость строительства под ключ (или установки каркаса без отделки) и вносится в смету. Договор на строительство заключается после составления проектной документации.

Каркасный дом, в основе которого лежит типовой проектИсточник infooo.ru

Во сколько обойдется проект каркасного дома

Изменения, вносимые в типовой проект, увеличивают его стоимость, поскольку на них тратится дополнительное время. Индивидуальное проектирование дома площадью 100 м² с балконами и эркерами может занять гораздо больше времени (и стоить заметно дороже), чем доработка типового проекта размером 200 м².

Стоимость готовых типовых проектов, предлагаемых в интернете, начинается от 5-11 тыс. руб. (дома до 50 м²), 7-14 тыс. руб. (дома 50-100 м²), 8-15 тыс. руб. (дома 100-150 м²), от 15 тыс. руб. (дома от 200 м²). Правильный ход — заказать проект у компании, которая займется возведением вашего дома; документация в большинстве случаев будет разработана бесплатно.

Сроки строительства

Строительство каркасного дома под ключ (вместе с проектированием и изготовлением на заводе) занимает 1,5-2 месяца. Сюда входит закладка фундамента, монтаж коммуникаций и отделка. Сроки сборки каркаса зависит от характеристик проекта. Сборку хозблока, бани, гаража или бытовки можно завершить за полдня. Монтаж конструкции средней сложности займет от 1 до 3 недель.

Разновидности автоматических воздухоотводчиков

Автоматические воздухоотводчики изготавливают нескольких видов: прямые, угловые и радиаторные.

Прямой автоматический воздухоотводчик и отсекающий клапан

Сначала вкручивают отсекающий клапан. Он отсечет воду в системе в случае, если надо поменять воздухоотводчик или если тот выйдет из строя. На рисунке виден пластмассовый флажок, на который давит при закручивании воздухоотводчик. Флажок отжимает пружину обратного клапана, тем самым соединяя автоматический воздухоотводчик с системой отопления.

Шаровой кран часто используют вместо отсекающего клапана. Он более надежен, так как в нем нет пластмассовых частей и нет обратного клапана, который в грязной воде может не сработать.

Угловой автоматический воздухоотводчик имеет такую же конструкцию, как и прямой, с той разницей, что присоединительный ниппель у него находится под углом 90 градусов к вертикали. Он устанавливается в заглушку радиатора отопления.

Как монтируют воздухоотводящий механизм

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж воздухоотводчиков подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при определённых значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем. Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

1. Отсечь радиатор от системы запорными вентилями.
2. Выпустить из батареи примерно 1/3 объёма воды.
3. Снять прибор с корпуса батареи.
4. Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Комментарии

Воздухоотводчик автоматический

В наше время, стремление заменить людей на автоматику, привело к созданию автоматических воздухоотводчиков. Без вмешательства сантехника воздух выходит из системы, по мере поступления. Кстати сказать, их тоже называют кранами Маевского автоматическими.

Принцип работы хорошо виден на рисунке: если в системе воздух, то он свободно проходит мимо поплавка, через золотник, который открывается давлением пружины. Далее через жиклер воздух уходит в атмосферу. Если воздуха в батарее отопления нет, то вода поднимает поплавок, который посредством рычага (на рисунке не указан) давит на держатель. Пружина сжимается, золотник перекрывает жиклер.

Для квартиры рекомендую механический кран Маевского. Он надежнее. Автоматика может подвести, если вода в системе обогрева содержит различные примеси. Клапан золотника забьётся грязью, и он начнет травить воду. Правда катастрофического потопа не будет.

Воздухоотводчик автоматический

Критерии выбора

Чтобы самостоятельно подобрать кран Маевского для чугунных радиаторов или батарей, изготовленных из иных материалов, необходимо учитывать:

• вид воздухоотводчика;
• размеры оборудования.

Разновидности кранов Маевского

Чтобы стравить воздух из системы отопления, используются:

воздухоотводчик с ручным способом управления.

Такое устройство отличается простотой использования и минимальной стоимостью. В большинстве случаев монтируется при наличии центральной системы отопления. Для вращения винта могут использоваться отвертка, подходящая по размеру, специальный ключ для крана Маевского или рукоятка.

Оборудование, предназначенное под ключ или отвертку, надежно защищает устройство от несанкционированного открытия, например, ребенком

При установке кранов с рукояткой требуется соблюдать дополнительные меры осторожности;

Краны с ручным способом управления

автоматический кран Маевского.

В отличие от оборудования с ручным управлением кран является более безопасным для детей и домашних животных, так как работает в автоматическом режиме.

Оборудование оснащено специальным поплавком, реагирующим на наличие в системе отопления воздуха. При избыточном воздухе поплавок поднимается и открывает сливное отверстие для его удаления. При спускании воздуха происходит опускание поплавка и закрытие крана.

Кран с автоматикой устанавливается на индивидуальные системы отопления, в которых можно следить за качеством теплоносителя. Наличие загрязнений в системе может привести к неработоспособности устройства;

Принцип работы оборудования с автоматическим управлением

  Все автоматические краны дополнительно оснащаются возможностью ручного управления для обеспечения работоспособности оборудования в чрезвычайных ситуациях.

кран с предохранительным клапаном.

Устройство также предназначается для индивидуальных систем, так как попадание мелких частиц приводит к засорению оборудования и его неработоспособности.

Как работает кран с клапаном? В отличие от стандартного оборудования устройство позволяет не только удалять воздух их радиатора отопления, но и контролировать уровень внутреннего давления, что сводит к минимуму возможность образования гидравлического удара, что особенно важно для пластиковых и металлопластиковых трубопроводов

Кран Маевского с предохранительным клапаном

Какие параметры необходимо учитывать при выборе

Чтобы подобрать кран для полотенцесушителя или радиатора отопления, необходимо учитывать следующие технические параметры:

• диаметр оборудования. Для оптимальной работы устройства необходимо, чтобы диаметр запорно-регулирующей арматуры полностью соответствовал диаметру выходного отверстия радиатора (полотенцесушителя);
• шаг и вид резьбы. Производителями выпускаются краны с правой или левой резьбой размером 1/2 дюйма, 3/4 дюйма или 1 дюйм;
• класс герметичности. Для радиаторов центральных систем отопления целесообразнее использование устройств самого высокого класса герметичности (А). Устройства более низкого класса можно установить в частом доме (при небольшом давлении в системе) и/или на полотенцесушитель.

Все технические параметры устройства указываются в прилагаемой документации.

Технические параметры крана Маевского

Советы по монтажу

Установка батареи отопления своими руками – пошаговая инструкция

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе. Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Схемотехника для вертикального размещения радиаторов отопления с использованием кранов Маевского. Как видно из схемы, в зависимости от вида подключения определяется конкретная установка воздухоотводчиков

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Ещё один вариант схемы, которая находит широкое применение в быту. В этом варианте воздухоотводящие устройства монтируются на каждом отдельном радиаторе отопительной системы

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления. Реально оснащению подлежат:

• все находящиеся в системе батареи отопления;
• компенсаторы, байпасы и аналогичные приборы;
• регистраторы и змеевики;
• трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.

Устройство

В заключение – как пользоваться вентилем

При нормальной работе водяного отопления ручные «воздушники», как правило, бездействуют. Устройства открываются в двух случаях – в процессе заполнения системы теплоносителем либо по причине завоздушивания участка сети (батареи). Как это делается:

1. Подготовьте ветошь и небольшую емкость, например, обрезанную пластиковую бутылку.
2. Подставьте емкость к выходу спускного канала и откройте винт «Маевского» на 1 оборот.
3. Дождитесь, пока выйдет воздух (частично с водой). Из отверстия должна пойти ровная струйка теплоносителя.
4. Закрутите клапан, вытрите пролитую воду.

Заполнение трубопроводной сети и батарей лучше производить вдвоем – первый исполнитель следит за давлением и подкачивает воду, второй занимается стравливанием воздуха из радиаторов.

Кран Маевского – сантехнический прибор, который служит для стравливания воздуха из отопительных радиаторов, другими словами кран Маевского нужен, чтобы спустить скопившийся в батарее воздух.

Кран Маевского открывается специальным ключом или плоской отверткой.

Как в радиаторе появляется воздух?

При циркуляции теплоносителя в систему попадает некоторое количество воздуха, содержащегося в нем. Воздух может образовывать пузырьки, особенно в местах с низким давлением и маленькой скоростью теплоносителя.

Эти пузырьки создают воздушные пробки, которые препятствуют свободному обращению теплоносителя в системе. Воздух также может появляться при простоях отопительной системы.

Поэтому воздух необходимо периодически удалять через отводящее устройство, которым и является кран Маевского.

Кран устанавливается в верхней точке системы или радиатора.

Заключение

Самая распространенная толщина кирпичной кладки для жилых домов составляет 510 мм для умеренного климата и 380 для теплого.

При несоблюдении размеров стен можно получить перерасход средств на отопление, постройку и утепление дома или его внешний декор (при увеличении толщины), а также недолговечную или опасную конструкцию (при уменьшении толщины).

Чрезмерная высота стен повысит затраты на отопление, а также может быть причиной ухудшения долговечности постройки или ее обрушения. Следует тщательно подходить к выбору материала и конструкции кирпича, так как это поможет сэкономить на утеплении и внешней отделке стен.
