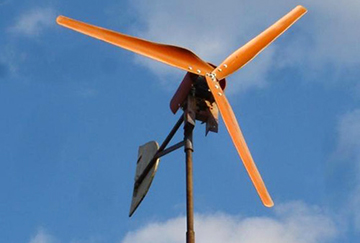

Конструктивные особенности и механика ветряного генератора

Принцип действия ветрогенератора заключается в преобразовании кинетической энергии в электроэнергию. Устройство состоит из ряда системных элементов, у каждого из которых имеется своя функция. Попытаемся с этим разобраться.

Опора (ее еще называют мачтой). На нее крепится пропеллер, поскольку на высоте большая вероятность «поймать» хороший ветер

Следовательно, изготовлению опоры следует уделить особое внимание, ведь данный элемент должен выдерживать требуемые нагрузки.

Лопасти. Они «ловят» воздушные массы, вследствие чего вращаются сами и вращают вал.

Вал. На него можно устанавливать сразу несколько генераторов, а также угловой редуктор, благодаря которому движение будет передаваться ниже, на кардан. Применение редуктора заметно повышает обороты.

Анемоскоп. Специальное устройство, которое применяется в мощных ветряных установках. Собирает сведения о направлении/скорости движения воздуха. В ветряках, сделанных своими руками, почти не используется – вместо него, как правило, устанавливают флюгер с поворотным механизмом.

Генератор. Он как раз и превращает кинетическую энергию в электроэнергию. Если то, производимый генератором, стабилен, то элемент можно подключить к аккумулятору.

Инвертор. Дает напряжение требуемой величины – к примеру, 220 вольт. Необходим, прежде всего, для удобства, поскольку большая часть современных приборов рассчитана именно на такое напряжение. Но заметим, что инвертор включают далеко не во все схемы, ведь предназначение ветряков может быть разным.

Аккумулятор (один или сразу несколько). Обеспечивает стабильность работы, подзаряжаясь в ветреное время и расходуя накопленную энергию после того, как ветер утихает.

Стоит заметить, что вертикальные ветряки необходимо поворачивать к ветру, ведь функционировать при боковом потоке они попросту неспособны. У горизонтальных же генераторов есть и другие преимущества. Ознакомимся с ними.

1. Турбины роторных устройств будут «ловить» ветер вне зависимости от того, с какой стороны он дует. Что крайне удобно в случае нестабильного/переменного ветра в регионе.
2. Соорудить горизонтальный ветряк гораздо проще, чем горизонтальный.
3. Конструкция может располагаться непосредственно на земле, но при условии, что ветра там достаточно.

Что же касается недостатков, то у горизонтального ветрогенератора он всего один – достаточно низкий коэффициент полезного действия.

Как сделать ветрогенератор из стиральной машинки

Необходимо купить неодимовые магниты и расположить их на роторе. Для того чтобы приклеить используйте суперклей. Затем оберните их бумагой и залейте поверхность эпоксидной смолой. Лопасти можно изготовить из труб диаметром 16 мм. Главное чтобы они были прочные и легкие.

Устанавливаем генератор с ротором и лопастями на несущую рейку и оборачиваем его защитным кожухом. Силовую установку следует крепить при помощи шарнирного механизма, а основание мачты прочно соединить с бетонным основанием. Провод от генератора проведите до распределительного щитка и проверьте работоспособность установки.

Для лучшего понимания лучше ознакомиться со схемой и устройством ветрогенератора.

Виды ветрогенераторов

Ветрогенераторы делятся на:

• домашние;
• промышленные.

В свою очередь, самодельный ветрогенератор своими руками может быть:

• вертикальным;
• горизонтальным.

Подобное систематизирование связано с месторасположением оси вращения.

Горизонтальные ветряки принято разделять по числу лопастей. Их преимуществом является высокое КПД. Недостаток – требуется сооружение флюгера, чтобы регулярно отслеживать направление ветра.

Ветрогенераторы ручной сборки выгодно отличает:

• бесшумность работы;
• надёжность;
• экономичность;
• практичность;
• низкая себестоимость.

Однако стоит помнить, что производительность у самодельного оборудования существенно ниже, чем у приборов заводского изготовления.

Виды детского постельного белья «Стандарт» с таблицей размеров

Из какого бы материала не были пошиты детские спальные комплекты, они обязательно соответствуют конкретным параметрам. Выбирать их стоит, измерив предварительно габариты спальной мебели ребёнка.

Комплекты для новорождённых

При появлении ребёнка в доме родители стараются обеспечить его всеми принадлежностями индивидуально. Это касается и постельного белья. Для новорождённых предусматриваются отдельные параметры, которые подойдут для колыбелей и кроваток. В таблице указаны самые популярные размеры простыней, наволочек и пододеяльников.

Размеры наволочки, смРазмеры простыни, смРазмеры пододеяльника, см

60×40 70×50 70×70

150×120 210×150 214×150 260×180

147×115 210×150 215×143 220×160

Некоторые детали комплекта могут применяться для дальнейшего застилания манежей, пеленальных столиков и кроватей побольше. Обычно одного постельного набора хватает на два-три года.

Для детей дошкольников и подростков

Обычно постельное бельё делят по возрасту детей. Необходимо отделять дошкольные комплекты от подростковых. Ведь малышу совершенно ни к чему просторные пододеяльники или простыни. В них очень легко запутаться. Поэтому детальнее размеры постельного белья можно найти в таблице соответствия.

НаименованиеРазмеры, смВозраст, лет

Наволочки	35×45 40×40 40×60	3-4
Простынь	120×150 120×180 120×170
Пододеяльник	100×147 110×140 115×147
Наволочки	40×60 50×70 70×70	5-12
Простынь	150×215 156×220
Пододеяльник	140×205 145×215 150×200

Как сделать кронштейн своими руками

Как постирать пальто из шерсти своими руками в домашних условиях?

Разновидности

Ветряки классифицируются по нескольким параметрам:

• расположению оси относительно земли. По этому признаку ветряки бывают горизонтальными (имеющие более высокую мощность, надежность) и вертикальные. Эти ветрогенераторами своими руками намного чувствительнее к ветряным порывам;
• шагу винта, который бывает фиксированным (более распространены) и изменяемым. У последнего увеличена скорость вращения, но установка очень сложна для исполнения и массивна.

Ветряк своими руками сделать получится практически бесплатным, если найдутся ненужные детали, без дела валяющиеся где-то в гараже: мотор старого авто, обрезанные канализационные трубы и др.

Водяные печи Булерьян

Основные проблемы и распространённые ошибки

Главной проблемой, с которой сталкиваются создатели самодельных ВЭУ, является недостаточная мощность тока на выходе. Такое возможно, если при сборке использовался слабый генератор. До начала монтажа следует тщательно просчитать электрическую схему ветрогенератора

Если же узел собирается самостоятельно – с намоткой катушек – важно правильно вычислить диаметр проволоки и количество витков

Частые ошибки, которые допускают при сборке:

1. Неправильный выбор материалов приводит либо к полному, либо к частичному разрушению. Чаще всего это происходит с пропеллером. Рекомендуется опираться на существующий опыт, полученный при создании работающих конструкций.
2. Слабое укрепление мачты грозит обрушением ветрогенератора. Большинство мастеров применяет дополнительные растяжки, которые занимают дополнительную площадь, но зато гарантируют устойчивость ВЭУ.
3. Отсутствие в генераторах механизма торможения приводит к преждевременному износу подшипников и посадочных мест, а также к перегреву всего узла при сильном ветре. В некоторых случаях возможно заклинивание вала.
4. Проблемы с электрической частью возникают при нарушении правил сборки или использовании негодных комплектующих.

Если прибор собран правильно, проблем в его работе возникнуть не должно

На ВЭУ флюгерного типа, которые вращаются вокруг своей оси, обязательно устанавливать ограничитель, который предотвратит раскручивание во время сильного ветра.

Сделать ветряк самостоятельно – посильная задача для человека, умеющего пользоваться бытовым электроинструментом. В сети есть множество схем и конструкций, среди которых можно выбрать подходящий вариант для конкретной ситуации. Возможны комбинации ВЭУ с системами солнечных батарей, это сделает домашнюю энергосистему более эффективной.

Главный плюс самодельных устройств заключаются в том, что владелец прекрасно осведомлён об устройстве установки и способен в короткие сроки модернизировать её или произвести ремонт.

Как обжать lan кабель без кримпера своими руками

Популярные модели

Прежде чем рассмотреть популярные модели ветровых генераторов, необходимо определиться с критериями выбора этих устройств, такими являются:

1. Электрическая мощность агрегата;
2. Количество вырабатываемой электрической энергией в месяц;
3. Минимальная скорость воздушного потока;
4. Условия эксплуатации;
5. Система защиты от перегрузок;
6. Срок службы;
7. Стоимость.

В настоящее время ветровые генераторы выпускаются как в нашей стране, так и за ее пределами.

В России подобные агрегаты выпускают: ООО «СКБ Искра», ООО «ГРЦ-Вертикаль», ЗАО «Ветроэнергетическая компания», ЛМВ «Ветроэнергетика», ЗАО «Агрегат-Привод», и еще несколько компаний.

Наиболее известными зарубежными производителями ветровых генераторов являются немецкие, датские, бельгийский и китайские компании.

Наиболее востребованы и надежны в эксплуатации ветровые генераторы выпускаемые фирмой Blue Planet Wind (Бельгия) и «Guangzhou Sunning Windpower Generator Co., Ltd.» (Китай).

В линейке выпускаемых ветровых генераторов EnergyWind компании Blue Planet Wind присутствуют модели различной мощности от 1,0 до 10,0 кВт, которые отличаются по стоимости и комплектности оборудования.

В линейке китайской компании представлены ветровые генераторы мощность от 0,6 кВт до 5,0 кВт, различные по конструкции и вариантам монтажа.

Как открыть пластиковое окно с улицы

Как сделать своими руками роторную ветряную установку

Самодельное изготовление любой ветроэнергетической установки является довольно сложной работой. Многие детали и узлы требуют использования станков и специального оборудования и умения на них работать. Поэтому гораздо разумнее подобрать готовые детали и узлы, а своими руками их при необходимости доработать и выполнить полную сборку.

Одно из серьёзных достоинств ВЭУ роторного типа в том, что она небольшой высоты. При её изготовлении и обслуживании не потребуется высотных работ.

ФОТО: sovet-ingenera.comВетроэнергетическая установка роторного типа

Инструменты и материалы

Если решено сделать своими руками ветроэнергетическую установку роторного типа, то первые шаги на пути к результату должны быть такие:

1. Выбрать вид ротора.
2. Изучить различные конструкции этого вида.
3. Подобрать материалы и готовые узлы для его изготовления.
4. Подготовить соответствующий будущей работе инструмент.

В качестве примера приводится изготовление простейшего маломощного ветряка из готовых деталей с вертикальным ротором для зарядки телефонного аккумулятора. Он делается в порядке, указанном в таблице.

Иллюстрация	Описание действия
	Подготовка комплектующих
	Сборка ротора
	Сборка всего устройства

Чертежи и схемы

Для более мощного и сложного ветрогенератора требуются готовые детали и устройства. Лопасти можно сделать из стандартной 200-литровой металлической бочки. Ротор генератора изготавливается из ступицы тормозного диска от списанного автомобиля и неодимовых магнитов. Чертежи и схемы следует подобрать готовые.

Инструкция по изготовлению

Иллюстрация	Описание действия
	Изготовление лопастей
	Схемы однофазного и трёхфазного генераторов
	Изготовление ротора генератора из ступицы автомобильного колеса
	Генератор из двигателя от стиральной машины

Тестирование устройства

Тестирование электрогенератора заключается в проверке его работы под нагрузкой. На его выход надо подключить электролампу, к выходным клеммам − вольтметр, а в разрыв любого участка цепи включить амперметр.

Сфера применения печек

Фиксированный кронштейн из крепёжной рейки

Материалы

Телевидение на стене в интерьере

Монтаж заземления: порядок установки оборудования

Переделка генератора

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

Генератор для ветряка из автомобильного генератора

Рассчитываем мощность будущего ветрогенератора

Вначале следует выяснить, какую мощность должен иметь ветрогенератор своими руками, каковы функции и нагрузки, с которыми ему предстоит столкнуться. Как правило, альтернативные источники электричества применяются в качестве вспомогательных, то есть, предназначенных для помощи основному электроснабжению. Следовательно, если мощность системы составляет даже от 500 ватт, это уже вполне хорошо.

Вместе с тем, итоговая мощность ветрогенератора зависит от других факторов, среди которых:

• скорость ветра;
• число лопастей.

Чтобы выяснить подходящее соотношение для приспособлений горизонтального типа, рекомендуем ознакомиться с представленной ниже таблицей. Цифры в ней на пересечении – это необходимая мощность (указана в ваттах).

Таблица. Расчет необходимой мощности для горизонтальных ветряных генераторов.

1м	3	8	15	27	42	63	90	122	143
2м	13	31	63	107	168	250	357	490	650
3м	30	71	137	236	376	564	804	1102	1467
4м	53	128	245	423	672	1000	1423	1960	2600
5м	83	166	383	662	1050	1570	2233	3063	4076
6м	120	283	551	953	1513	2258	3215	4410	5866
7м	162	384	750	1300	2060	3070	4310	6000	8000
8м	212	502	980	1693	2689	4014	5715	7840	10435
9м	268	653	1240	2140	3403	5080	7230	9923	13207

К примеру, если в вашем регионе скорость ветра преимущественно составляет от 5 до 8 метров в секунду, а требуемая мощность ветрогенератора равна 1,5-2 киловаттам, то диаметр конструкции должен соответствовать примерно 6 метрам и больше.

Свойства бюджетных моделей

Законно ли использование ветра?

Создание собственной, хоть и компактной, но электростанции – вещь серьезная, поэтому логично, что невольно возникает вопрос: а законно ли их использование? Да, если мощность запускаемой от ветра установки не будет превышать 1 кВт, что вполне хватит для обеспечения электрическим током среднего загородного дома.

Дело в том, что именно с таким показателем мощности устройство считается бытовым и не требует обязательной регистрации, сертификации, согласования, постановки на учет и, тем более, не облагается никаким налогом.

Впрочем, перед тем, как сделать ветрогенератор для дома, лучше обезопасить себя и учесть несколько моментов:

• Не приняты ли в регионе проживания особые ограничения на использование альтернативных источников энергии?
• Какова допустимая на местности высота мачты?
• Не будет ли шум от редуктора и лопастей превышать установленные нормативы?
• Предусматривать ли защиту от создаваемых эфирных помех?
• Не станет ли мачта мешать миграции птиц или вызывать другие экологические проблемы?

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

1. Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
2. Прочный пластик (два диска диаметром 60 см).
3. Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
4. Для основы – ступица автомобильная.
5. Гайки, шайбы винты для крепления.

Оборудование и инструмент:

1. Лобзик.
2. Болгарка.
3. Дрель.
4. Отвёртка.
5. Ключи.
6. Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

1. Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
2. Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
3. Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
4. В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
5. По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
6. Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
7. Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
8. При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» – «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» – «юг».

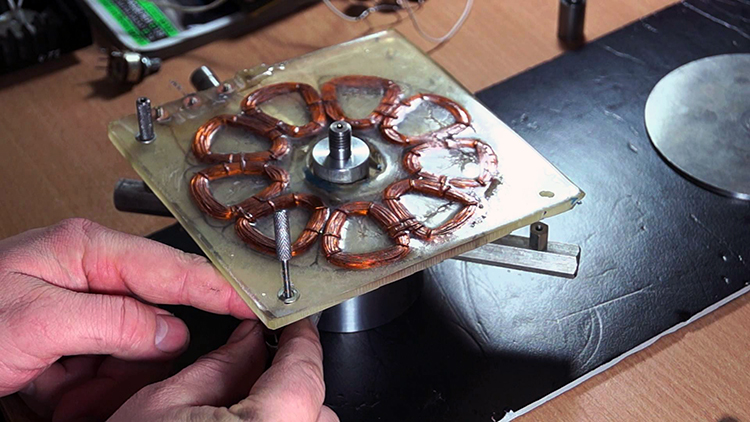

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 – 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

• На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
• Над ним закрепляется гайками ступица.
• В ступице 4 шпильки. На них закручивается генератор.
• Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
• На вторую пластину ротора закрепляется лопастная турбина.
• От статора провода клеммами подключаются на регулятор напряжения.

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

1. Высокий параметр рабочего напряжения.
2. Низкий параметр RPM (угловая скорость вращения).
3. Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин.

Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Начало работ

Работы по изготовлению ветряного генератора энергии начинаются с того, что нужно взять емкость из нержавеющей стали или алюминия. Чаще всего используется ведро, большая кастрюля, выварка и прочее. Это будет основа для будущего ветряка.

Используя рулетку и маркер или карандаш, необходимо поделить емкость на 4 равные части. Далее, естественно, необходимо разрезать данный металл по разметке. Для этого обычно используется болгарка, однако если основа сделана из такого материала, как оцинкованный металл или окрашенная жесть, то придется работать ножницами, так как такие материалы просто перегреются во время резки болгаркой. Это будут лопасти, однако разрезать полностью конструкцию не стоит. Теперь необходимо приступить к переделыванию шкива генератора.

И в днище емкости, и в шкиве генератора нужно сделать разметку и просверлить отверстия под болты

Здесь очень важно следить за симметричным расположением, чтобы не возникло дисбаланса при вращении

После этого необходимо отогнуть лопасти, но не слишком сильно

Здесь важно учесть сторону, в которую будет вращаться генератор. Чаще всего направление идет по ходу часовой стрелки. Что касается изгиба лопастей, то площадь этих приспособлений будет напрямую влиять на скорость вращения, так как меняется плоскость воздействия воздушного потока на приспособление

Что касается изгиба лопастей, то площадь этих приспособлений будет напрямую влиять на скорость вращения, так как меняется плоскость воздействия воздушного потока на приспособление.

После всех этих манипуляций на шкив генератора крепится ведро или другая емкость с готовыми отверстиями для болтов.

Генератор крепится к мачте и фиксируется подготовленными хомутами. После этого необходимо подсоединить провода и собрать электрическую цепь.

Здесь придется иметь на руках схему, придется запомнить цвета всех проводов и маркировку контактов. Позже все это обязательно понадобится, а пока можно крепить провода также на мачте ветряка.

Домашний ветряной генератор также требует подключения аккумулятора. Чтобы его подключить, потребуются ранее купленные провода сечением 4 мм2. Протяженности в 1 метр будет вполне достаточно. Для подключения к данной сети нагрузки, то есть потребителей электрической энергии (световых ламп, бытовых приборов и т. д.), вполне хватит проводов по 2,5 мм2. После этого потребуется установить и подключить к цепи инвертор, для этого опять нужны провода 4 мм2.
