Схема подключения проводов в распределительной коробке

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

• В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
• Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
• Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

• Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
• Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
• Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
• Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

• Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
• Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
• Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
• Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

• В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
• При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вы здесь

Распаечная коробка для наружной и скрытой проводки: виды, классификация + инструкция по монтажу

Традиционный элемент электрических сетей – распаечная коробка для наружной и скрытой проводки, защищающая токоведущие проводники (кабеля) в точках их соединения. Она имеет простую конструкцию и не вызывает сложностей с монтажом, главное – правильно подобрать аксессуар

А вот этому вопросу стоит уделить особое внимание

Выбирая электротехнический элемент, необходимо учесть ряд важных параметров. Среди них: тип электропроводки, материал стен и самой распаечной коробки, а также другие факторы.

Мы подскажем вам, как не запутаться в многообразии предложений, поможем подобрать оптимальный вариант и выполнить грамотный монтаж.

Инструкция по монтажу

Нам уже известно, что монтажные работы могут проводиться, как открытым, так и скрытым способом. Рассмотрим существующие основные этапы каждого по отдельности из способов.

Напомним! Самым надежным способом соединения проводов между собой является пайка или специальные зажимы, вроде клемм ваго.

Монтаж открытым способом

Такой метод относится к простым способам и не занимающим много времени. Приводим вам пошаговую инструкцию, которая позволит самостоятельно в стене установить распределительную коробку:

1. На первом этапе следует отключить в доме электроэнергию и для безопасности убедиться в ее отсутствия при помощи индикаторной отвертки. Мы ранее рассказывали, как правильно использовать индикаторную отвертку;
2. Места крепления данного изделия следует отметить при помощи простого карандаша;
3. Коробка крепится в бетонной стене при помощи дюбелей. Конструкцией обычно предусмотрены несколько специальных отверстия для саморезов;
4. Для ввода всех групп проводов необходимо срезать наконечники уплотнителей. Срезы делаются меньшого диаметра по сравнению с сечением кабеля для лучшей защиты проводки от попадания пыли и влаги;
5. Между собой соедините провода. Чтобы не ошибиться, рекомендуем ознакомиться с цветовой маркировкой проводов. Все, что от вас требуется, так это правильно между собой соединить фазу с фазой, после ноль с нулем и уже затем землю с землей (это касается розеточной группы). После нужно соединить вводную группу проводов с группой выключателей и внутреннего освещения;
6. После всех работ закройте крышку коробки.

Как видите, процесс установки распределительной коробки в бетон весьма прост.

Скрытый монтаж

Хотя и установить коробку скрытым способом намного труднее но, как правило, электрики новички с этой работой справляются.

Делаем специальные штробы в бетонной стене предназначенные под посадку коробки. Такую работу выполняйте дрелью имеющую специальную корончатую насадку

Обратите внимание во время выполнения этой работы, чтобы диаметр штробы полностью соответствовал размерам изделия. Бывает так, что место для посадки оказывается маленьким

В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора;
К месту подключения коробки следует подвести линию. Высота установки от потолка должна быть 10..20 см;
Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор;
Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра;
Между собой соедините жилы;
Закрывается защитная крышка;
Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться.

Полезный совет никогда не помешает! Когда будете соединять провода между собой, обязательно каждую группу подписывайте. Это касается проводов розетки, выключателя, люстры и др. В случае ремонтных работ вы сможете быстро найти необходимый провод.

На этом работа и технология правильной установки коробки при скрытой проводке в бетон завершена. При таком варианте времени для монтажа понадобится немного больше, но зато не будет испорчен внешний вид помещения.

{SOURCE}

Монтаж распределительной коробки своими руками

Монтаж автоматов и устройства защитного отключения (УЗО)

Последним этапом монтажных работ является сборка вводного щитка. По составленной схеме вам требуется подключить устройства защитного отключения и автоматические выключатели. Сложностей в монтаже этих двух аппаратов быть не должно, потому что вводной провод должен быть заведен сверху, а отходящий к распределительной коробке снизу. Наглядно увидеть процесс по подключению этих двух устройств можно в видеоролике ниже.

После того, как все защитные устройства в квартире будут подключены, следует выполнить прозвонку электрической проводки при помощи мультиметра, чтобы убедиться в том, что все работы выполнены правильно. Для этих целей лучше вызвать грамотного электрика, чтобы он все проверил. Услуга проверки выполненный проводки не такие уж и дорогие. Если проблем не будет, то можно смело включать автомат и проводить испытания готовой линии. По этой технологии вы сможете проложить проводку своими руками. Надеемся, что инструкция по подключения была для вас полезной!

Ошибки при ремонте. Ошибка №1- неправильно установленная коробка для розетки

Делая ремонта квартиры или отдельной комнаты, люди сталкиваются с ошибками, стоящие определённое количество денег.

Делают ошибки при ремонте квартиры или комнаты различные, но большинству виной – контроль или незнание. Данная ошибка не шибко большая и деньги соответственно небольшие.

Но зачем платить за одну работу дважды? Разберём на сайте «АлгоритмСинтез» ошибку, которая случается во время ремонта при замене проводов, розеток и выключателей.

Пример популярной ошибки, ремонтируя квартиру или комнату

Решили сделать ремонт в комнате. Ремонт планируется не просто переклеить обои, а затрагивает практически всю комнату – пол, стены, потолок, окна и двери. Если проводка старая, то резонно встает вопрос, надо заменить проводку.

При этом количество розеток надо добавить, где-то перенести в другое место. Если же проводка не старая и в полном порядке, при этом соответствует требованиям на сегодняшний день, нет необходимости её менять.

Провода проложены в бороздах, распределительные коробки и установочные коробки под приборы установлены, из коробок выпущены провода. Первый этап сделан довольно быстро, буквально за 1 день, комната небольшая около20 м2.

На второй этап установку приборов и подключение приглашайте, когда стены будут окрашены или оклеены обоями. Пригласили отделочников для выполнения ремонтных работ. Стены оказались кривые, и было принято решение их выравнивать. После выравнивания стен и всех шпаклёвочных работ видим наглядно две ситуации.

Два непредсказуемых варианта установленных коробок под розетки и выключатели

Первый вариант – установочная коробка оказалась утоплена в стену настолько, что нормально установить прибор не представиться возможности.

Второй вариант – установочная коробка намного выступает за плоскость стены, естественно, так оставлять нельзя.

Оба варианта предполагают переустановку коробки заново. Сделать без проблем могут сами отделочники, но потом обязательно добавят в список дополнительные работы. Это же не их вина.

Кто же виноват в данной ситуации? Наверное, и так понятно, тот, кто отважился руководить и взять ответственность за ремонт комнаты на себя.

Исключаем ошибки в процессе ремонта

Чтобы избежать многих ошибок при ремонте, необходимо всё сделать своевременно и соблюдать последовательность ремонта комнаты или квартиры.

1. Электрик прокладывает провода и хорошо фиксирует их в местах установки розеток или выключателей. Для определения на какой высоте будут устанавливаться розетки и выключатели, должен быть известен уровень чистого пола в комнате.

Если выполняются гипсокартонные перегородки или потолка, то необходимо будет вызывать дополнительно для прокладки проводов.

После зашивки гипсокартоном до шпаклевки ещё раз вызываем на предмет целостности и место выпуска провода в нужно месте.

2. Бригада отделочников выполняет ремонт всей комнаты, выравнивает пол, стены, потолок. Поверхность стен уже прошпаклёвана, но до шлифовки приглашаем электрика.

3. Электрик устанавливает распределительные коробки и коробки под розетки, выключатели и терморегулятор, если устанавливали электрический тёплый пол.

В таком случае он обязан установить коробки в уровень с плоскостью стен или буквально на1 миллиметр утопить. Вы обязательно должны проверить этот момент, тогда придётся избежать более затратных дополнительных работ. Также электрик делает распайку распределительных коробок и прозвонку всех проводов, убеждаясь, что всё в порядке и провод нигде не перебит.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

• Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
• Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
• Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
• Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
• Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
• Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов. как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме

Эти наконечники крепятся к проводу методом опрессовки.

Изготовление

Лучшие производители торцовочных пил

Какой фирмы модель лучше, какой инструмент лучше купить? Рейтинг самых лучших производителей торцовочных пил составлен исходя из технических характеристик, выпускаемого ими инструмента, отзывов экспертов, а также мнения большинства покупателей. В этом ТОПе представлены как российские фирмы производители, так и зарубежные компании, которые работают на отечественном рынке. В список входят такие популярные производители как:

1. Зубр. Является одним из лучших производителей популярных моделей электроинструментов бюджетного класса на отечественном рынке. Торцовки этого производителя можно использовать как при простом раскрое полотна, так и при проведении более сложных работ. Электроинструменты, выпускаемые этим производителем, оснащаются мощными двигателями, которые способны выдерживать высокие нагрузки.
2. DeWALT. Торцовочные пилы, выпускаемые этим производителем, знамениты своим высоким качеством, хорошим уровнем функциональности, а также безопасности. Как правило, они оснащаются пылесборником, благодаря которому рабочая поверхность инструмента всегда остается чистой. В основном этот производитель выпускает сетевые модели торцовок со средней мощностью – 1,3 кВт.
3. Bosch. Популярный немецкий производитель, который занимается выпуском электроинструмента профессионального класса. Преимуществом торцовок, которые выпускаются под этим брендом, являются компактность, высокое качество комплектующих материалов, небольшой вес, качественная сборка.
4. Makita. Компания занимается выпуском большого ассортимента торцовок самых разных ценовых категорий, средний показатель мощности которых составляет около 1 600 Вт. Большинство пил, выпускаемых под этим брендом, оснащены удобным качественным столом, а также специальным протяжным механизмом, который существенно улучшает качество и безопасность выполняемых работ.

Замена и как спрятать распределительную коробку

Май 12, 2014

Сегодня Я решил в этой статье поделиться своим многолетним опытом по замене и методах как спрятать распределительные коробки при ремонте в своей квартире или доме.

Нередко людей интересует сколько, где и как установить распределительные или ответвительные (распаячные коробки). По всем этим вопросам Вы найдете подробные ответы в этой нашей предыдущей статье.

Как спрятать распределительную коробку

По действующим правилам крышку распаячной коробки запрещено прятать под отделочными материалами. Она должна быть всегда доступна для технического обслуживания или при необходимости- ремонта.

Но согласитесь, что белая крышка будет заострять внимание и портить весь внешний вид отделки комнаты. Как вариант, покрасить крышку под цвет стен

Но все равно она будет выделяться, особенно на фоне рисунка обоев или декоративной штукатурки. Поэтому многие их прячут.

Да же Я так сделал при капитальном ремонте своей квартиры. В кухне у меня была установлена большая прямоугольная коробка на шкафчиком в не очень заметном месте, поэтому Я крышку оклеил отдельно обоями, подобрав рисунок и вот что у меня вышло.

В коридоре и комнатах мне пришлось выбить старые коробки и вместо них вмазать новые потому, что они торчали над уровнем стены (не качественный электромонтаж). У меня затем клеились везде сверху обои, поэтому Я установил коробки строго по уровню стены так, что бы не выступала крышка. Обои клеились сразу на крышку.

В результате она оказалась абсолютно не заметной после оклейки. И при необходимости доступа Я всегда найду коробку и смогу получить доступ к ней отклеив обои в этом месте. Их затем можно легко приклеить обратно, если обои тяжелые виниловые и, особенно флизелиновые.

Если же у вас бумажные обои, тогда придется аккуратно обрезать по контуру крышки острым ножом и затем установить обратно крышку вместе с наклеенными на нее обоями.

Но вмазать идеально с одетой крышкой по уровню стены коробку почти не реально человеку без опыта электромонтажных работ, поэтому лучше замазывайте ее чуть ниже уровня стены, как показано на рисунке. Но после распайки, будет необходимо заштукатурить или зашпатлевать место установки. Но при этом запомните и пометьте место ее расположения.

Что бы не возникало необходимости в последующем техническом обслуживании и ремонте- необходимо выполнить следующие требования при монтаже:

1. Работы выполняйте только после отключения напряжения с участка работы. Примите меры, что бы кто-нибудь ошибочно не включил автомат в электрощите.
2. Все кабели или провода должны быть зачищены без повреждения изоляции. Если все же случайно при разделке повредили изоляцию жилы- обязательно заизолируйте поврежденное место изолентой.
3. Соединение проводов должно быть надежным: сваркой или пайкой. Паяльник есть практически в каждом доме, поэтому Я и многие другие пользуются не дорогим и качественным методом соединения проводов при помощи пайки. Будьте аккуратны и не расплавьте изоляцию. Достаточно опаять кончик скрутки длиной 2 сантиметра при общей длине 4-6 сантиметров.
4. Надежно заизолируйте и разведите в разные стороны при укладке в коробку скрутки фазы, ноля и заземляющих проводников.
5. Плотно закрывайте крышку, что бы во внутрь не попал раствор или клей.

Монтаж распределительных коробок

Размер и конфигурация распределительной коробки зависят от количества соединений проводов и условий, в которых она устанавливается (рис, 7.23).

Рис. 7.23. Снизу к распределительнойкоробке подходит питающий кабель, которыйрасщепляется на несколько отходящих проводов

Скрытая распаянная коробка защищена сама по себе, снаружи лишь крышка. Она бывает двух видов: с защитной прокладкой или без нее (рис, 7.24).

Рис. 7.24. Распределительные коробкирасполагаются по схеме одна за другой,они соединены общим питающим кабелемпри коробочной схеме расключения

В первом случае крышка имеет резиновое кольцо, которое герметизирует ее соединение с коробкой. Во втором крышка крепится шурупами или просто защелкивается в пазах.

При монтаже кабеля в пластиковых трубах независимо от вида монтажа труба должна заходить в коробку на 1-3 см, не оставляя кабель незащищенным (рис, 7.25). Это касается и установочных коробок-подрозетников.

Рис. 7.25. Трубы должны входитьв электромонтажные коробки на 1-3 см

Если коробка небольшого размера, для бурения отверстия под нее можно воспользоваться алмазной коронкой, точно так же, как для выдалбливания углубления под розетку или выключатель. Диаметр коробки в таком случае не должен превышать 70-100 мм (рис, 7.26). Если коробка больше, при помощи все той же коронки пробуриваются несколько углублений рядом, а затем отверстие подравнивается зубилом. Глубина выемки должна быть такой, чтобы закрытая крышка коробки была на одном уровне с поверхностью стены.

Рис. 7.26. Схема соединения проводов в распределительной коробке под одну розетку

Следующий этап монтажа — это заведение внутрь коробки всех соединяемых проводов. На дне коробки или по бокам есть пластиковые лючки, которые отламываются по мере необходимости. В эти отверстия просовываются концы кабелей. Затем провода соединяются между собой при помощи клеммных колодок, колпачков, клемм, сжимов или скруткой вручную. Провода можно дополнительно обмотать изолентой (рис, 7.27).

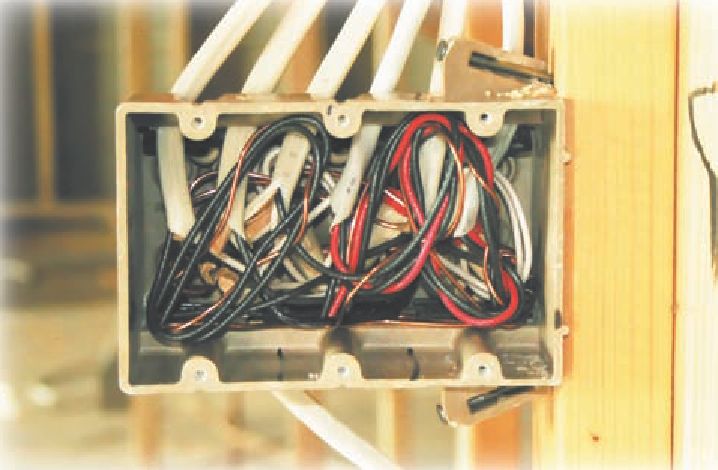

Рис. 7.27. Распределительная коробка со снятойкрышкой

После этого провода скручиваются, прячутся в коробку и закрываются крышкой. Затем коробка вставляется в углубление и фиксируется в нем при помощи штукатурки или гипса. Кроме того, практически все виды коробок можно прикрепить при помощи дюбельгвоздей или шурупов.

Монтаж в полых перегородках

Скрытая проводка проходит не только внутри монолитных стен, но и за гипсокартонными перегородками и облицовкой, щитами из фанеры или ДВП, пластиковой облицовкой в общем, за тонкими листами материала, между которыми и стеной — пустота.

Монтаж точек в этом случае несколько отличается от обычного способа (рис, 7.28).

Рис. 7.28

Установочная коробка для полых стен:обратите внимание, на какую глубину она должнавходить

Чтобы проделать отверстия под установочные коробки, применяют не алмазную коронку, а коронку под гипсокартон. Работать с ней легче, нежели с алмазной. Можно использовать не перфоратор, а обычную дрель. Отверстия в материале проделываются заранее, сразу после того, как листы монтируются на место. Концы проводов перед этим подтягиваются к месту, где будут отверстия; как только они просверлены, кабели выводятся наружу (рис, 7.29).

Рис. 7.29. Монтаж распределительной коробкив гипсокартонной перегородке

Следующий этап — установка подрозетника. Для полых стен существуют специальные коробки. Для крепления их к стене на коробке есть специальные лапки. Нужно вставить коробку в отверстие и вытащить через лючки в днище провода, а затем закрутить два винта по бокам отверткой (рис, 7.30). Винты подтягивают лапки, которые упираются в лист материала с обратной стороны, фиксируя подрозетник на месте. После этого розетка монтируется в установочной коробке (рис, 7.31).

Рис. 7.30. Крепление установочной коробкив полой стене

Если распаянные коробки, прикрепленные к основной стене, не прячутся за стенами, то присоединяются к материалу точно так же, как и подрозетники — при помощи прижимных лапок.

Роспись стен в комнате, фото

Устройство

коробка изнутри

По своему техническому предназначению, распределительные коробки должны обеспечивать надежную изоляцию мест соединения электрических проводов от внешнего воздействия и при этом быть достаточно небольшими по размерам.

Большинство современных распределительных коробок – это пластиковые прямоугольные или круглые коробки, различного размера, имеющие специальные перфорированные отверстия, предназначенные для ввода проводов внутрь коробки.

Коробки для наружного крепления могут иметь различные варианты крепления к поверхности стены:

1. Наружные монтажные отверстия.
2. Внутренние монтажные отверстия.
3. Наружные варианты, предназначенные для установки на тросовых натяжных линиях, кроме этого, могут иметь места для крепления на трос.

Фурнитура для внутреннего монтажа, в отличие от наружных элементов, монтируется внутри стены или полых гипсокартонных конструкций. Особенностью элементов для кирпичных, бетонных стен, стен из пенобетона, заключается в том, что фиксация производится с помощью раствора или шпаклевки. Надежность такой фиксации обеспечивается наличием нескольких специальных удерживающих борозд на внешней стороне стенок коробки.

Для монтажа внутри гипсовых перегородок, равно как и для устройства узла распределения, внутри других полых перегородок, крепление может быть выполнено с помощью винтов через монтажные отверстия в дне элемента или же с помощью специальных зажимных или распорных элементов конструкции.

Наружная крышка такой фурнитуры, как правило, фиксируется с помощью защелок или же на винтовых соединениях. Внутренние коробки простого исполнения закрываются простым защелкиванием крышки, наружные чаще всего имеют винтовую фиксацию.

Отдельные изделия, в частности, коробки, предусматривающие использование защитного заземления, имеют внутри жестко закрепленную монтажную планку, с отверстиями и фиксирующими зажимными винтами, для надежного крепления проводов заземления.

Разновидности и размеры

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Модель коронки	Ø сверла/коронки в (мм)	Глубина коронки, в (мм)
Super HARD	15/100	70-150
Диам Алмаз	25/600	—
Bosch	20/162	—
DeWalt	25/152	—
Энкор	68	80

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку.  статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Монтаж распаечных коробок

Прежде чем устанавливать распаечные коробки, создаем сеть штраб, по которым прокладываются электрические провода и кабели от электроустановочных изделий

Важный момент при прокладке проводки: линии к розеткам/выключателям проводятся строго вертикально, а горизонтальные могут располагаться в нишах, образованных стеной и плитой перекрытия.
После выполнения серии штраб и подрозетников осуществляем монтаж проводки, важной частью которой является устройство распаечной коробки. Накладную распаечную коробку крепим к стене с помощью саморезов/дюбелей

Скрытую коробку монтируем непосредственно в стену. Порядок монтажа аналогичен установке подрозетников скрытым способом. В подготовленное отверстие/нишу монтируем коробку и фиксируем алебастром/гипсом.

• Завершаем монтаж распаечной коробки, выполняя коммутацию проводов и кабелей. Наша задача подключить множество проводов к вводу, т.е. магистральному кабелю, содержащему три провода: «фазу», «ноль» и «заземление». Провода, идущие к розеткам, соединяем по цветам: «фазу» с «фазой», «ноль» с «нолем», «заземление» с «заземлением» соответственно. Что касается проводов, ведущих к выключателю, здесь иной принцип. «Фазу» по направлению к выключателю, соединяем с «фазой» цепи освещения, «ноль» освещения соединяем с «нолем» входа.
• Важным в плане безопасности моментом монтажа является соединение проводов. Оно выполняется двумя способами: запаивание нескольких проводов либо соединение клеммами. Изолированные провода аккуратно укладываем в коробку и закрываем, не замуровывая, а оставляя возможность для доступа.

Правила зонирования помещения

Тип раскладки

Монтаж распаечной коробки

Выполнить монтаж распаечной коробки своими руками не сложно, однако в тоже время стоит не забывать, что предстоит выполнять работу с электричеством, поэтому следует придерживаться ниже приведённых советов по установке распаечной коробки.

По своему виду распаечные коробки бывают скрытыми и открытыми. Пожалуй, здесь всё  и так понятно. Скрытые распаечные коробки целесообразно применять так, где имеется скрытая электропроводка и напротив, открытые распаечные коробки устанавливаются в тех помещениях, где произведён открытый монтаж электропроводки.

Чтобы выполнить установку открытой распаечной коробки, следует приобрести изделие круглой формы диаметром от 80 мм, и толщиной около 40 миллиметров. Крепятся открытые распаечные коробки прямо к стене, при помощи дюбелей и саморезов.

Монтаж распаечной коробки скрытого типа несколько иной. Здесь используются распаечные коробки квадратной формы, которые в процессе установки помещаются в подготовленное отверстие в стене и фиксируются потом с помощью быстросохнущего раствора.

Поэтому монтаж распаечной коробки того или иного типа выполняется по разному. Однако в независимости, какой тип распаечной коробки устанавливается, следует знать, что чем меньше применено распаечных коробок в процессе монтажа электропроводки дома, то тем лучше. Лишние соединения никогда не дадут уверенности в том, что вся электрическая цепь в доме будет работать исправно и достаточно количество времени.

Заключение

Выводы и полезное видео по теме

Преимущества, недостатки и перспективы каталитического отопления.

Как отремонтировать каталитическую плитку своими руками.

Какие баллоны использовать для печки – обзор резьбовых и цанговых изделий.

Вы любите отдыхать на природе и хотите рассказать о своей модели каталитического газового обогревателя, не единожды выручающего вас даже в самые холодные дни и ночи? Покажите фото своего оборудования, выделите его основные плюсы и минусы, обнаруженные в процессе эксплуатации.

Если вы только выбираете подходящий вариант обогревателя и у вас остались вопросы, задайте их нашим экспертам и другим посетителям сайта – форма для связи расположена ниже под этой публикацией.
