Как замерить уклон кровли из профлиста

Содержание статьи

Смонтировать кровлю из профнастила легче, чем какую-либо другую. Этот материал не тяжелый, легко режется и сверлится. Однако при установке его на стропильную систему, определенные правила соблюдать все же необходимо. Тогда кровля будет долговечной и надежной. О том, как крепить листы профнастила на крышу, читайте в статье.

Составление проекта

Предварительно производится расчет кровли. Для этого складывают площадь всех скатов и делят на площадь листа. Приобретать профнастил стоит с небольшим запасом. Для скатных крыш рекомендуется брать материал с высотой волны не менее 20мм. Дополнительно необходимо приобрести:

Пленка полиэтиленовая	Толстая, техническая	Гидроизоляция подкровельного пространства
Скотч строительный	Широкий	Проклеивание стыков пленки
Саморезы	Кровельные с уплотнителями, под цвет профнастила	Установка листов

Из инструментов понадобятся ножницы по металлу, перфоратор или дрель, приставная лестница, молоток и ручной пистолет для заклепок.

Какой должна быть обрешетка?

Стропила ставят обычно на расстоянии 0.8 — 1м. При таком раскладе наиболее подходящий для обрешетки материал – доска 30х100мм. Шаг между элементами основы под профлист зависит от его толщины. Так, для материала НС-20 он будет составлять 40-60см при наклоне в 45гр и 50-70см при наклоне в 30гр. Для профнастила НС-35 – 100 и 1200-1300см соответственно, для НС-44 – 900-1500 и 1000-1400. Более подробно, как сделать обрешетку под профнастил читайте здесь.

Совет: Слишком широкую доску для обрешетки брать не стоит. Такой материал под воздействием неблагоприятных факторов легко деформируется и растрескивается.

Подготовка к работе

Крепление профнастила выполняется на крышу только с предварительной гидроизоляцией каркаса. Для этого используется полиэтилен. Последний натягивают на стропила немного с провисом горизонтально. Нахлест полос – 10см. Стыки проклеиваются липкой лентой. К стропильным ногам гидроизолятор фиксируется посредством реек толщиной не менее 3см. На них и набивают обрешетку.

Монтировать ее начинают от конька и вниз. Предварительно выполняется разметка шнуром (от крайнего до крайнего стропила). Прибивают доски гвоздями 100 или 150мм.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Так — же перед установкой профнастила, монтируют карнизную планку (с шагом в 20см).

Монтаж кровли

Итак, давайте посмотрим, как следует крепить лист профнастила на крышу. Работа эта выполняется следующим образом:

• Пачка листов из 5-10 шт. поднимается наверх. Чтобы материал не сползал, рекомендуется прибить под ним временные рейки.
• Монтаж листов начинают снизу от торца. По вертикали нахлест делается в две волны, по горизонтали – на 10-20см.
• Коньковый элемент закрепляется к гребню волны. Между волнами под планку желательно установить уплотнители. Это предотвратит попадание воды во время косого дождя под планку конька.

Важно: Для крепления профнастила можно использовать только саморезы с уплотнителем. Иначе в кровле в последующем проявятся протечки

Состояние шайбы при вкручивании тщательно проверяется. Порядок крепления листов представлен на рисунке:

Основные правила крепления листов

Производится крепление профнастила на крышу с соблюдением таких рекомендаций:

• Затягивают саморезы плотно, но не слишком. По краям от шляпки должно оставаться видимой около 2мм прокладки.
• Сверху и снизу листы фиксируются в каждую волну. Посередине допускается вкручивать крепеж через две.
• Друг с другом листы скрепляются заклепками по волне с шагом в 2.5м.
• Вкручивают саморезы строго перпендикулярно поверхности кровли. При перекосе шайба будет неплотно прилегать к металлу, что чревато протечками.

Что делать категорически нельзя?

Профлист – материал надежный в большой степени благодаря наличию тонкого полимерного покрытия. В процессе укладки нужно стараться его не поцарапать. В поврежденных местах металл начнет очень быстро ржаветь. Ходить по крыше при выполнении монтажных работ следует в мягкой обуви. По той же причине нельзя:

• резать листы болгаркой,
• сваривать их,
• резать профнастил ножницами по металлу в поперечном направлении.

В последнем случае специалисты советуют применять электролобзик. Как видите, особой сложностью вопрос о том, как изготавливается крыша из профнастила, не отличается. Собрать такую кровлю своими руками можно за пару суток.

Видео по теме:

Кнопка пожарной тревоги ручного типа управления: функциональные особенности

Для оповещения о возгорании нужно активировать ручной пожарный извещатель ИПР. Для этого в зависимости от модели нужно удалить, разбить или отодвинуть защитную крышку и нажать на кнопку, приводящую в действие звуковой механизм. Для отключения сигнала нужно повторно нажать кнопку и привести подвижный механизм в первоначальное положение. На защитную крышку наносится обозначение о том, какую последовательность действий нужно совершить для ее активации.

Важно заранее сообщить сотрудникам организации о местоположении кнопки включения пожарной сигнализации и провести инструктаж по ее использованию

Преимущества и недостатки минимального угла наклона

Почему вообще стоит вопрос о минимально допустимой норме для двускатной и односкатной крыши? В чем преимущества низких конструкций? Далее перечисляются некоторые их плюсы:

• Уменьшение расхода кровельного материала. Если крыша высокая, ей необходима более массивная стропильная система. Уменьшая же угол ската, можно снизить стоимость всей конструкции. Однако стоит учесть, что и нахлест листов будет больше у низких кровель.
• Безопасность при выполнении кровельных работ.
• Односкатные крыши лишены конька, а значит и всего объема работ с ним.

Помимо преимуществ, низкая кровля имеет и ряд недостатков:

• Медленный сток воды, а значит высокая вероятность протеканий и порчи кровельного пирога. Для этого листы в местах нахлеста необходимо герметизировать.
• Высокая снеговая нагрузка на крышу. В некоторых случаях при обильных снегопадах нужно будет самостоятельно чистить крышу из профлиста от снега.
• Невозможность оборудовать жилую мансарду.

Технология монтажа

Все расчетные периоды позади, остается один из сложных моментов – строительство всей конструкции своими руками. Монтаж кровли можно сделать на любой пристройке к дому, причем справится с этим даже новичок. Необходимо указать все нюансы работы на схеме и определить порядок действий. Опишем этот процесс поэтапно.

1. Рабочий процесс начинаем с установки мауэрлата. Можно использовать брус 10*15 сантиметров, сбивается основа по заданным размерам. Если строение не из бруса, то достаточно будет верхнего венца. Часто для распределения нагрузки используют армированный пояс из узлов кровли. Мауэрлат необходим для того, чтобы углы крыши были одинаковыми со всех сторон.
2. Несколько шагов по укладке стропил: доски на мауэрлате необходимо стелить со свесами по бокам на 40-45 сантиметров. Ширина сделанных запилов должна совпадать с шириной мауэрлата. Следует сделать верхние и нижние запилы на всех стропилах. Базу крыши сарая или иной постройки составляет обрешетка. Ее можно набить сплошной площадью или с шагом в 30 сантиметров. Если уклон средний, то допускается шаг обрешетки до 55 сантиметров. Набиваем обрешетку в направлении снизу вверх, закрепляя доску гвоздем или скобой к стропилу. Затем необходимо установить свесы или кобылки с подкладкой из рубероида. Это своеобразная защита от сырости, которая впоследствии перекроется сайдингом.
3. Во избежание последующих проблем сразу рекомендуется правильно класть гидроизоляцию. Стелить подкровельную пленку лучше полотнами снизу вверх, оставляя внахлест без утяжки. На обрешетке изоляционный слой зажимается рейкой при помощи гвоздей. Если вентиляция у крыши не предусмотрена, то лучше приобрести и покрыть гидропароизоляционной пленкой либо паронепроницаемой мембраной. Это еще необходимо потому что весенний снег будет таять, давить своей массой на листы, и если есть небольшая трещинка, он сможет просочиться внутрь. Но пленка с защитным слоем удержит влагу.

Важно на односкатной крыше с малым уклоном положить профлист так, чтобы длина листов была больше ската. Для монтажа следует запастись такими инструментами:

• электроножницы;
• шуруповёрт;
• шурупы для кровли с резиновыми вставками и шестигранными головками;
• лестница;
• скобы, степлер.

Для монтажа профлистов необходимо в среднем подготовить 9 шурупов. Первый крепеж идет по вершине или прогибу. Нельзя слишком сильно утягивать крепления, но и ослаблять их не стоит. На первую рейку крепим по одному шурупу на прогиб. На вторую – по 2 крепежа, чередуя через 2 прогиба. На третью – по 3 через 2, а на четвертую – 4 шурупа по всей площади листа. Укладка идет по вертикали встык на размер волны. Но у стен стык должен быть не менее 15 сантиметров, вставляя крепеж во впадину.

Минимальный уклон кровли из профлиста

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

• кровельного материала
• прочности стропильной системы
• климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

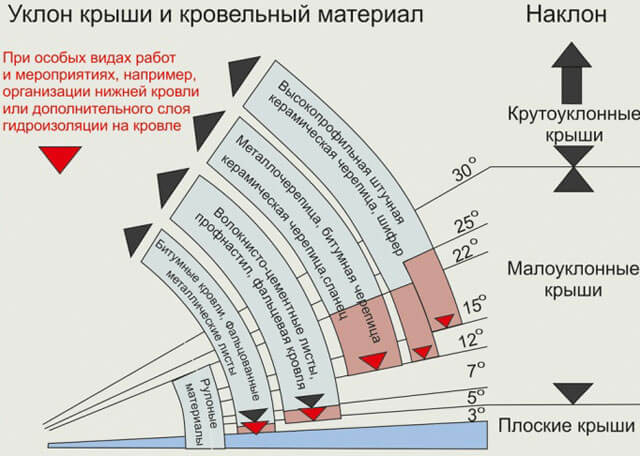

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

• Длина стены = 12м
• Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

• ветроустойчивость
• простота монтажа
• небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

• возможность попадания осадков в стыковочных местах
• зимой большая нагрузка от снега
• возможно, придется зимой чистить крышу вручную
• проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

• исключено попадание осадков в стыки профлиста
• увеличенное чердачное пространство
• зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

• неудобство монтажа профлиста
• огромная парусность такой крыши
• постоянное скатывание снега с кровли из профнастила

Минимальный уклон кровли из профлиста Минимальный уклон кровли из профлиста, читайте и подписывайтесь на Stroitelstvo.Guru!

Какие силы воздействуют на кровельное покрытие

Крыша любого дома находится под воздействием внешней среды. Она изнашивается от частых дождей, деформируется от значительных перепадов температуры. Дуют ветры, трещат морозы, обжигает горячее солнце, и кровля теряет свои функциональные свойства.

Снег и ветер

Снег не страшен, если не так часто случается. Но если он идет неделю, то образует достаточно тяжелый покров. Если его вес будет в районе 100-500 кг/кв. м., ненадежная крыша может не выдержать такую тяжесть. В России есть районы, где вес снежного покрова доходит до 400 кг/кв. м.

Причиной обвала крыш может стать и высокий коэффициент связывания снежной массы с кровлей. При очень низком уклоне крыши, снег не съезжает на землю, остается на поверхности и слеживается. Это может спровоцировать аварийную ситуацию. А вот крутая крыша подвержена опасному влиянию сильного ветра.

Карта районов снеговой нагрузки

Перепады температуры

Они случаются, как правило, в первые месяцы весны и перед зимними холодами, поздней осенью. Неустойчивая в своем температурном режиме погода позволяет проникать влаге в мелкие поры кровли, где она замерзает и, расширяясь, образует трещины.

Град

Величина града бывает иногда такого размера, что крыши, крытые черепицей или шифером разлетаются на мелкие кусочки. И это не очень приятное атмосферное явления весьма частый гость в России. Засвидетельствованы случаи небывалого размера града — диаметром 10 см.

Солнце

Оно способно не только менять цвет кровельного покрытия, но и разрушать верхний слой, выжигая его. К примеру, черепичные крыши, жаркое солнце может размягчить и оплавить. С потерей верхнего слоя появляются трещины, и кровля постепенно разрушается.

Техника безопасности

Разумеется, ни о каком выполнении работ в сырую, ветреную и тем более грозовую погоду речи быть не может. Стоит помнить, что профнастил имеет острые края. Его надо держать только в матерчатых или иных прочных рукавицах. Отрезанные кусочки могут отлетать в сторону, поэтому совершенно обязательно использование защитных очков. Полезно поднимать наверх листы по одному, чтобы исключить повреждение их при касании друг друга.

Ходить по профнастилу не рекомендуется. Если же на него надо ступать обязательно, применяют мягкую обувь, не причиняющую вреда материалу. На высокой крыше подвязываться и применять защитные пояса следует обязательно. Но по понятным причинам нелишне будет поступать так даже при обустройстве кровли на одноэтажном частном доме. По возможности следует работать вдвоем, взаимно страхуя друг друга.

Категорически нельзя работать на крыше в нетрезвом состоянии, при любом недомогании или ощущении неблагополучия

Одежда должна быть прочной, плотной, и очень важно, чтобы она ни за что не зацеплялась. Все движения должны быть максимально свободны

Надо внимательно проверять, чтобы расположение материалов и инструментов не создавало угроз для работников. Запас надо делать на земле, а наверху лучше держать только то, что нужно в данный момент, в крайнем случае на 15-20 минут работы.

Все работы, которые могут быть сделаны на земле, должны быть выполнены именно на земле. Следует постоянно контролировать исправность лестниц и их несущую способность. Полезно заранее уточнить расположение всех точек ввода электрических проводов, их расположение под крышей. Все такие места стоит даже пометить знаками, чтобы не попасть туда саморезом или не получить удар по иной причине. Крайне нежелательно браться за самостоятельный ремонт крыши при возрасте менее 18 и более 55 лет; лучше всего тогда потратить деньги на наем сторонней бригады.

При уклоне кровли 16-20 градусов она обязательно должна быть оснащена перилами. Останавливая работу на обед, по иной причине (особенно на ночь), следует убирать все материалы вниз или надежно фиксировать их. Если предстоит работать на высоте 5 м и более, обязательно должны применяться лестницы из металла с ограждающими дугами. По возможности следует избегать работ с профнастилом при температуре воздуха ниже +10 градусов. При отрицательной температуре работать нельзя, вообще.

Дополнительно следует:

• тщательно осматривать всю кровлю перед началом работ и после каждого перерыва в них;

• внимательно контролировать каждый шаг;

• обесточивать электроинструмент при любом перерыве в работе;

• если часть кровли выходит за пределы собственного участка, ставить ограждение и предупредительные знаки в опасной зоне;

• прекращать работы при тумане, плохой видимости;

• контролировать исправность изоляции проводов, питающих электроинструмент.

Как покрыть крышу своими руками, смотрите в следующем видео.

Фиксация каркасной защиты на уголковые ограничители

Особенностью крепления антимоскитных рамок в уголковых ограничителях (карманах) является то, что нижняя поперечная планка плотно входит в нижние уголки тогда как верхние углы каркаса удерживаются только в горизонтальном направлении.

Принцип монтажа аналогичен монтажу сетки на Z-кронштейны. Единственное отличие заключается в том, что уголки не дают смещаться рамке вбок, что способствует более прочной фиксации сетки.

Крепление сетки на уголки

Основные особенности устройства односкатной кровли

Односкатная крыша представляет собой плоскость, наклоненную в одну сторону (имеющая один скат). Чтобы понять, стоит ли делать односкатную крышу в своем доме, нужно узнать все ее плюсы и минусы. Разберем их подробнее.

Плюсы односкатной крыши

• Экономичность – односкатная крыша не требует большого расхода материалов;
• Высокая скорость строительства – из-за простоты конструкции сокращается время на строительство;
• Легкость проектирования и монтажа – такую крышу можно спроектировать без особых знаний в области проектирования крыш;
• Минимальный расход внутреннего пространства – отсутствие дополнительных стоек и распорок внутри крыши позволяет максимально эффективно использовать чердачное пространство;
• Минимальный вес крыши из всех видов крыш, что создает уменьшенную нагрузку на дом;
• Совместимость с любым кровельным материалом;
• Возможность расположить верхнюю часть здания с учетом ветров, снизив нагрузку от них.

Минусы односкатной крыши

• Подверженность нагрузкам от осадков – пожалуй одна из основных причин, по которой владельцы домов не стремятся возводить такую крышу. При слишком малых углах наклона такой кровли и большой площади она может не выдержать большого давления снега и рухнуть – приходится либо усиливать стропильную конструкцию крыши, либо производить частую очистку.
• При минимальном наклоне односкатной крыши съедается полезное чердачное пространство, которое обычно используется под хранение вещей или для строительства крыши мансарды.
• Внешний вид. Данный вид крыш не пользуется популярностью, как правило, из-за сходства построек с односкатными крышами с хозяйственными постройками, но это достаточно субъективный взгляд, так как современные архитектурные решения реализуются на очень высоком уровне.

После учета и взвешивания всех достоинств и недостатков, перейдем к следующим этапам рассмотрения конструкции односкатной кровли.

Измерение уклона кровли: азы тригонометрии ↑

Уклон принято измерять в процентах или градусах, при этом соотношение между ними определяют по таблицам, 1° = 1.7%, но 45° = 100%.

При максимальном наклоне кровли снеговая нагрузка сводится к минимуму и дождевая вода отводится легко и быстро, но при этом многократно возрастает парусность крыши. При минимальных уклонах парусностью можно пренебречь, но требования к герметичности и водонепроницаемости кровли возрастают, также растет нагрузка, создаваемая давлением снега. Поэтому для разных материалов кровельных покрытий рекомендуют оптимальные и минимальные значения уклона.

Для строителя, самостоятельно определяющего угол наклона скатов своей крыши, достаточно вспомнить азы тригонометрии. Итак, высота конька будет равна противолежащему катету, половина ширины перекрытия (ширины дома) или нижней затяжки будет равна прилежащему катету, длина ската — гипотенузе. Нам следует определить угол между гипотенузой (скатом) и прилежащим катетом (перекрытием).

Разделив высоту конька на длину стропильной ноги или ската, мы получим синус угла наклона. Далее по таблице или с помощью калькулятора можно легко определить его значение в градусах или процентах. Для определения угла можно использовать также косинус или тангенс. Это соотношения половины ширины перекрытия к длине ската или высоты конька к половине ширины перекрытия соответственно.

Существует и другой способ определения уклона крыши, который основан на том, что высоту конька (говоря про высоту конька, здесь и ранее имелось в виду расстояние от перекрытия до верхней точки пересечения стропил) делят на половину ширины перекрытия и умножают на 100. Далее уклон определяется по таблице.

Таким образом, при проектировании стропильной системы у нас есть две заданные величины: ширина дома и желаемый угол наклона. Далее с помощью простых тригонометрических функций вычисляем расстояние от перекрытия до конька и длину стропил.

Оптимальные показатели расчета угла наклона крыши в один скат

Как же рассчитать угол наклона односкатной крыши самостоятельно? Начнем с определения нагрузок на будущую кровлю, а затем, выберем оптимальный угол уклона кровли.

1. Расчет нагрузок на кровлю

Нужно учесть постоянные и переменные нагрузки. К постоянным отнесем вес всех строительных материалов и оборудования (антенны, вентиляция и пр.). Переменные нагрузки – это осадки, ветер и вес работников с оборудованием, если вдруг понадобится ремонт крыши.

I. Снег. Если зима в вашем районе проходит почти без снега, то смело можно выбирать минимальный угол ската. В условиях снежной зимы, крыша в 20-25 градусов испытывает снежные нагрузки около 150 кг/м2. В такой местности специалисты советуют делать скат с уклоном 45 градусов, чтобы обеспечить постоянное и равномерное схождение снега с крыши. Средняя зима (центр и средняя полоса России) позволяет выбирать оптимальный уклон в 30-35 градусов. Однако эта цифра будет зависеть от следующего фактора:

II. Ветер. В местности, где преобладают сильные ветра, крышу с крутым уклоном может легко сорвать. В этом случае низ ската лучше располагать к ветру. Для расчета уклона кровли в ветреных районах лучше воспользоваться специальной картой ветровых нагрузок:

III. Дождь и град. Сила падающего града и дождевых капель также оказывает давление на крышу. Крутой уклон сглаживает эти нагрузки, защищая кровельный материал от повреждений в регионах, где часто встречается непогода.

Делаем вывод: несмотря на то, что минимальный уклон 10-20 градусов упрощает работу и удешевляет расходы, оптимальным считается скат под 35-45 градусов, при котором кровля надежно защищена от нагрузок и погодных катаклизмов.

2. Определяем оптимальный уклон

Технические и эстетические характеристики на стороне крутой односкатной крыши, так как пологие скаты могут пропускать влагу, удерживать снег и мусор. Однако для хозяйственных построек, гаражей и небольших домиков крутой уклон совершенно не обязателен, ведь убрать снег и грязь можно и вручную, а обезопасить кровлю от протекания помогут современные герметики. Итак, если мы выбираем:

• Маленький уклон 3-11 градусов. Нам необходима усиленная стропильная система, сплошная обрешетка в виде листов влагостойкой фанеры, надежная герметизация стыков и качественная гидроизоляционная мембрана под кровельный материал. Для такой крыши лучше выбрать мягкий кровельный материал, особенно, если это – жилое помещение;
• Средний уклон 12-25 градусов. Такой скат – оптимальный выбор для любых регионов нашей страны. Стыки в этом случае можно не герметизировать, но нахлест кровельного материала лучше сделать в 20 см. Для данного уклона отлично подойдет металлочерепица, профнастил, шифер и пр.;
• Крутой уклон около 45 градусов. Выбирается для регионов с большим количеством осадков в год. Для такой крыши подходят любые твердые кровельные материалы.

3. Базовые расчеты

Чтобы обеспечить нужный уклон, нам необходимо рассчитать длину стропильной ноги и высоту поднятия несущей стены. Воспользуемся известными формулами, которые применяют все строители.

Lbc=Lсд x tgA, где Lbc – высота, на которую нужно поднять стену; Lсд – длина стены дома (без учета дополнительного подъема для ската); А – выбранный угол наклона кровли.

Длину стропильной ноги (Lc) найдем по такой формуле: Lc=Lbc/sinA.

Определяем высоту, на которую необходимо поднять лицевую стену по такой схеме: Lbc=3 x tg25=0,47 x 3=1,41 м. Тогда длина стропильной ноги Lc=1,41/0,42=3,36 м. Так, наша нижняя стена будет равна 3 метрам, а верхняя – 3+1,41=4,41 м.

Мы получили длину стропилины от стены до стены. Также, нам необходимо учесть задний и передний свесы, которые нужны для дополнительной защиты от влаги и ветра (обычно берутся по 40-50 см). Так, конечная длина стропильной ноги будет равна: (Lc) 3,36 м + 1 м=4,36 м.

Установка подоконника на пластиковые окна своими руками

Расчет уклона кровли из профнастила

При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

• Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
• Вес самого кровельного покрытия;
• Снеговую нагрузку для вашего региона;
• Ветровую нагрузку для вашего региона.

Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м².

Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м².

Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.

Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:

• Если наклон минимальный — угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
• Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
• Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².

Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

W=Wn·Kh·C

Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.

Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м².

Величина высотного коэффициента для расчета ветровой нагрузки

Высота объекта, м	Открытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)	Небольшие города, лесные массивы другие пространства с регулярными препятствиями выше 10 метров	Средние и крупные города с высотой зданий от 25 метров
до 5	0,75	0,5	0,4
от 5 до 10	1	0,65	0,4
от 10 до 20	1,25	0,85	0,53

Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м², необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

Поскольку 75,27+180=255,27 кг/м², что очевидно, больше, чем 253 кг/м², уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

180·(60-α)·(60-25)+75,27=253

Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

Подготовка

Работу следует начинать с изучения кровли со стороны эксплуатационных возможностей. Следующий этап – произведение расчетов, с помощью которых определяются с конструкцией, количеством расходных элементов, необходимых материалов.

Первостепенная задача – составление плана строительных работ. Новичку лучше все пункты пошагово записать на бумаге. Один из важных этапов – прорисовка чертежа всей конструкции с указанием размеров, материалов. Скат должен быть подробно проработан на рисунке в нескольких вариантах.

На начальном этапе рассчитывается нагрузка крыши на всю конструкцию в целом. Для расчета применяем две формулы.

• Первая формула: С = A x tg (B). Под С следует понимать высоту стен, В – угол наклона кровельной конструкции, А – размеры верхнего перекрытия.
• Следующая формула для проекта: Е = С/sin (В). Здесь под Е принимают длину стропил, В – угол ската, а С – высота стены.

Средний шаг между стропилами лучше выбрать в интервале от 60-80 сантиметров. При расчетах следует помнить о свесах кровли, которые служат защитой от осадков.

После этого нужно рассчитать общую площадь кровельной конструкции. Зная ее, вычисляем количество всего материала на обустройство. Для этого умножаем длину на ширину кровельной поверхности.

После определения длины ската, стропильного шага также легко выяснить количество древесины, необходимой для работы. Попутно стоит рассчитать количество гидроизоляции, утеплителя. Примерно это будет составлять длину кровли, плюс добавляем 5 процентов про запас. Профлисты приобретаются с тем же расчетом. На один лист кровли берем до 50 саморезов.

Определение угла наклона

В нормах по строительству прописан минимальный угол наклона. Однако это не единственное требование к выбору угла, которое придется соблюдать. Необходимо также ориентироваться на наклон кровельного материала.

Наименьшим углом наклона следует считать такой угол, при котором между гофрами не происходит перелива воды, а на крыше не возникает луж. Необходимо также учитывать тяжесть снега на кровлю, его способность набиваться в кровлю.

Иными словами, для определения оптимального угла наклона учитываются климатические условия, тип стропильной системы, длина крыши, тип кровли

Также берется во внимание высота стен строения. Средний расчет уклона – от 8 до 20 градусов

Если делать совсем небольшой уклон, то необходимо укладывать гидроизоляцию в несколько слоев, а стыки основательно утеплять.

Расчет нагрузки

Важно при расчете угла наклона правильно определить нагрузку на кровлю. Здесь основным моментом считаются климатические условия

Как и вся кровля, профнастил имеет свою парусность. Если местность относится к ветреным районам, то крутой угол делать не стоит.

Опасность представляет снежный покров на профлисте. Часто под тяжестью снега происходит деформация кровельного материала. С другой стороны, если скат не крутой, тогда придется позаботиться о стыках и утеплении.

Проектировка вентиляции

При минимальном уклоне односкатные крыши обычно проектируют без чердачного помещения. Тогда крыша будет вентилироваться за счет наружного воздуха, поступающего сквозь слои утеплителя или через отверстия в панелях. Это является оптимальным вариантом, ведь на кровле будет отсутствовать конденсат.

Одинаково страшны для крыши холод и жара. От воздействия прямых солнечных лучей покрытие тоже стоит защитить. Летом идет мощный нагрев покрытия. Но грамотно уложенная изоляция отражает солнечные лучи, препятствует перегреву.

Несоблюдение нормативов допустимого уклона кровли и последствия

В случае, если при проектировании крыши нарушены положения СНиП, касающиеся допустимого минимального уклона для профлиста, владельцев недвижимости ожидает ряд серьезных проблем:

• протечки, возникающие во время обильных атмосферных осадков, проникающих через отверстия под саморезы;
• продавливание кровельной поверхности снежными массами;
• увеличенные потери тепла через крышу;
• деформация покрытия кровли под сильными и резкими порывами ветра.

Среди хозяев частных домов существует мнение, что пологая крыша является эконом вариантом, поскольку для ее обустройства требуется меньше материала. В действительности строительство такой кровли требует использования увеличенного  количества стропильных ног при уменьшении шага монтажа до 40 сантиметров. Кроме этого, на пологих крышах материал покрытия монтируют с большим нахлестом, поэтому специалисты рекомендуют строить скаты покруче.
