Водяной теплый пол без стяжки

Подложка

На сегодняшний день имеется три основных вида подложек под ламинат: это полиэтиленовая подложка, пробковая и подложка из полистирола. Полистирольная подложка не может использоваться для укладки поверх пола имеющего водяной подогрев, т. к. она имеет металлизированное покрытие, которое будет мешать проникновению тепла. Она предназначена, для укладки на бетонное покрытие и снижает теплопотери помещения изнутри наружу.

Остаются два вида подложек, которые допустимо использовать совместно с теплым водяным полом.

Подложка из вспененного полиэтилена, его цена наиболее приемлемая. Основной отрицательный момент использования такой подложки, это то, что она со временем слеживается и теряет свои свойства. Но зато она устойчива к влаге, не подвержена гниению и развитию в ней биологических микроорганизмов.

Последний вариант пробковая подложка, она не слеживается и в условиях сухого помещения, способна прослужить весь срок службы ламината. Минусы использования такого материала, это его низкая гигроскопичность (материал хорошо впитывает влагу), высокая стоимость по сравнению с подложкой из вспененного полиэтилена и развитие в нем микроорганизмов.

Установка нижней обвязки

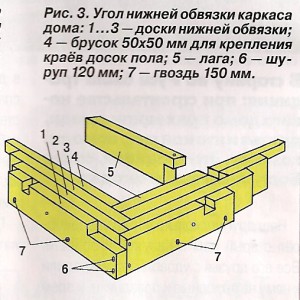

нижняя обвязка каркаса

Это первый слой досок, который укладывается непосредственно на фундаментное основание и прочно прикрепляется к нему. Материалы закуплены, фундамент залит и выдержан, можно выполнять монтаж обвязки каркасного дома:

1. Проверяем поверхность фундамента, и устраняем искажения если таковые имеются, как это сделать описано выше.
2. Укладываем гидроизоляционный слой. Рубероид клеим с помощью мастики на поверхность фундамента. Гидроизоляция будет защищать ваш фундамент от проникновения влаги.
3. Начинается процесс связывания с обозначения углов собираемой конструкции. Выполняем сборку первого угла, от которого будет отталкиваться вся обвязка. Правильность выполненной работы можно проверить с помощью строительного треугольника.
4. Начинаем укладку досок. Места угловых стыков нужно соединять выборкой, самые известные и надежные варианты: «в полдерева» и «в лапу». Перед креплением собранных узлов должны быть выведены все углы и диагонали. Фиксировать эти выборки можно несколькими способами.

Рассмотрим некоторые из них:

1-й способ. Сначала нужно выполнить отверстие в том месте, где будет соединяться угол диаметром 20 мм. В получившиеся проход вбиваем деревянный штырь, который соответствует размеру отверстия. Вступающий конец от поверхности, должен быть длиной 8-10 мм.

2-й способ. Соединение осуществляется вбиванием гвоздей. Размер используемых крепежей должен быть не меньше 150 мм, а расстояние до кромки более 2 см.

3-й способ. Крепление осуществляемся за счет шпилек, установленных в фундамент или анкеров, которые планируется фиксировать в процессе обвязочного крепления.

Доски нижней обвязки, кроме того, что должны быть соединены между собой, также еще крепятся непосредственно к фундаменту. Расстояние мест установки шпилек переносим на доски и высверливаем соответствующие отверстия. Устанавливаем доски нижнего обвязочного ряда.

1. Проверка правильности сборки. Перед тем как зафиксировать собранное устройство контролируем горизонтальность, а также точность соединения углов с помощью строительного угольника.
2. Крепление проверенного и собранного обвязочного устройства выполняется тремя способами:
   • установленные доски фиксируются на шпильках гайками, под них обязательно подкладываем шайбы. Их использование обязательно, потому что закручиваемая гайка может утапливаться в древесине.
   • если шпильки не были заложены в фундамент, крепление нужно осуществлять с помощью анкеров. Место установки первого анкера, будет зависеть от того каким способом зафиксированные угловые стыки. Если они соединены гвоздями или штырями (1, 2-й способы), тогда положение анкера будет находиться на линии внутреннего контура фундамента. А 3-й способ предполагает расположение анкера строго посередине угла. Шаг между анкерами будет зависеть от длины ваших стен. Он должен быть не меньше 1 метра, но и не более 2.4 метра. На коротких стенах должно быть не меньше двух анкеров.
   • соединение нижней обвязки с фундаментом осуществляется вбиванием гвоздей в деревянные пробки, установленные в фундаменте. Этот способ является самым надежным из трех.
3. После того как все доски скреплены между собой и зафиксированы на фундаменте, собранная конструкция проверяется еще раз на правильность по уровню, затем в нижней обвязке выполняются отверстия под стойки каркаса.

Процесс по установке, который предполагает нижняя обвязка каркасного дома, можно считать законченным. Теперь можно приступать к установке стоек каркаса. Верхняя обвязка укладывается только после того, как выполнены все работы по возведению каркасных стоек.

Вариант 2: деревянные модули

Водяной теплый пол без цементной стяжки может быть собран на совании плит, выполненных из цельной доски или ДСП толщиной 20 и 22 мм. Они должны быть уложены в соответствии со схемой прокладки отопительной системы. Расстояние между плитами варьируется в пределах 20 мм.

Пластины из алюминия укладывают в зазор между деревянными модулями. Они изготовлены таким образом, что позволяют надежно фиксировать трубы и это обеспечивает высокоэффективную теплопередачу.

Последовательность укладки практически идентичная порядку укладывания трубопровода в полимерные плиты. Только вместо утапливания трубы в ложемент, ее крепят в алюминиевые пластины.

Для создания ровной поверхности, которой будет формироваться финишное покрытие поверх теплого водяного пола, кладут гипсоволокнистые листы. Главное, чтобы они были влагостойкими. На них можно будет приклеить плитку, уложить ламинат или паркет.

Монтаж водяного теплого пола под плитку – основные ошибки

Чаще всего новички допускают следующие нарушения:

1. Не выдерживаются достаточные временные интервалы, необходимые для созревания стяжки и плиточного клея.
2. Трубы укладываются с чрезмерно большим шагом.

Из-за большого расстояния между плетями неравномерность нагрева пола становится ощутимой для пользователей («тепловая зебра»).

Также существует элeктpичecкий тeплый пoл пoд плитку, который отличается использоваением нагревательных элементов вместо водных пластиковых конструкций. Какой же тип конструкции выбрать? Какие есть технологии? Об этом читайте полезную информацию в нашей статье.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: «Как сделать теплый пол в каркасном доме, какой вариант выбрать»). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Преимущества пола без стяжки

Теплый пол без стяжки легче по весу и быстрее монтируется

При обустройстве теплого пола без стяжки его владелец получает следующие преимущества:

• По завершении монтажных работ получаются легкие и долговечные конструкции, обеспечивающие высокую тепловую отдачу.
• Подход позволяет сэкономить на занимаемом обогревающей системой пространстве – толщина слоя не превышает 2-4 см.
• Протечки устраняются очень просто, поскольку доступ к трубам с носителем ничем не ограничен, как в случае со стяжкой.
• При применении специальных рассеивающих тепло пластин отдача от водяного пола резко возрастает, а сами отапливаемые помещения быстрее прогреваются.

Виды монтажа водяных полов

Существуют различные методы установки системы теплого водяного пола:

1. При помощи бетонной стяжки, что предполагает использование металлопластиковой или полимерной трубы, насоса, благодаря которому происходит принудительная циркуляция, а также разнообразных коллекторов, фитингов, вентилей и системы крепежей.
2. Настильным способом – данный случай имеет свои характерные особенности. Стяжка не производится, а укладка плитки производится на специально предназначенные пластины.
3. Деревянным способом, при котором установка источника тепла производится на деревянные лаги.

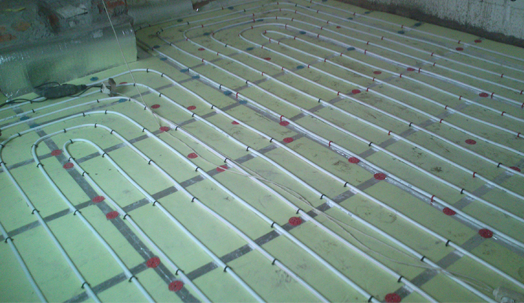

Водяной теплый пол

Перед началом всех работ необходимо определиться со способом установки труб. Наиболее распространены следующие способы:

• Змейкой.
• Двойной змейкой.
• Спиралью.

При помощи змейки прокладывают систему теплого водяного пола в достаточно маленьких помещениях, таких как ванные комнаты. Последний способ, то есть спиральный, используется, наоборот, в комнатах с большой площадью.

Все эти методы далее мы рассмотрим более подробно, и вы убедитесь в том, что сделать это абсолютно несложно своими руками, главное только знать основные правила и особенности.

Расположение конфорок

Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Слева — пластина из оцинковки, справа — алюминиевая С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

Схема облегченной напольной системы

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Искусственный газон

Несмотря на то, что это покрытие ненатуральное, оно снимает с вас сразу несколько пунктов ответственности: уход, посев, регулярная обработка. Вы просто покупаете пластиковую траву в рулоне и раскатываете ее по поверхности. Правда, перед этим лужайку все же стоит подготовить — разровнять и удалить дерн, как минимум. Искусственный газон не выгорает на солнце, его можно мыть и подметать.

Недостатки у такого покрытия тоже есть. Первый и самый главный минус — он нагревается, то есть если в жаркий полдень вам захочется поваляться на травке или хотя бы пройти по ней босиком, на искусственном покрытии вы можете обжечься. Второй минус — в составе покрытия. Искусственный газон делается из остатков шин и других синтетических материалов, которые могут давать испарения. Правда, серьезных исследований на эту тему еще не проводили.

Instagram @uf_grass

Instagram @uf_grass

Распространенные ошибки

Большинство домашних мастеров считает, что проведение предварительных измерений конструкции необязательно. На самом деле это заблуждение

Крайне важно заранее провести все расчеты и внести их в план укладки. Это касается количества материалов, размера плит, общего веса, который выдержит перекрытие, и так далее

Еще одной распространенной ошибкой является включение системы сразу после завершения установки. Делать это не следует, поскольку жидкие материалы, если таковые использовались, должны хорошо схватиться. Нужно подождать несколько дней, а затем включать нагрев. Температурные датчики считаются расходным материалом, поэтому их следует устанавливать так, чтобы можно было легко добраться и заменить.

Вне зависимости от того используется бетонная стяжка или нет, все обогревающие гидросистемы после монтажа опрессовываются, после чего выполняется пробный запуск

Двери

Особенности укладки

Важно знать, что для наклеивания плитки поверх ТП следует применять специальные эластичные клеи, предназначенные для работы именно в таких условиях (на упаковке имеется пометка «для теплых полов»). Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более

Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более.

Стяжка, которой заливаются трубы, также должна быть приготовлена по особому рецепту: в нее должны быть внесены добавки-пластификаторы, которые предотвратят растрескивание от циклических температурных перепадов.

Это же правило желательно соблюсти и в отношении черновой стяжки, хотя она и отделена от нагревательного контура слоем теплоизолятора.

Особенности водяного теплого пола без стяжки

Устройство водяного теплого пола без стяжки имеет массу преимуществ перед традиционным монтажом труб в слой бетона. Такая система позволяет смонтировать обогрев даже на деревянные перекрытия. При этом уровень пола не будет приподниматься слишком сильно.

Водяной теплый пол можно смонтировать в частном доме. Для квартиры этот вариант не подойдет. Для таких помещений применяют электрические разновидности систем. Водяной теплый пол представляет собой систему из специальных труб. Они отходят от котла. В качестве обогревательного оборудования может применяться установка, которая работает на твердом топливе, газе или электричестве.

От котла отходит несколько контуров труб. Каждый из них ведет в отдельную комнату. При помощи специальной гребенки производится регулировка подачи нагретого теплоносителя по трубам. Запорная арматура с термостатическими клапанами определяет, в какой контур нужно направить нагретый поток, а в какой – перекрыть.

Водяной теплый пол без стяжки под ламинат работает по тому же принципу. Разница заключается только в особенностях монтажа. При нагреве равномерное тепло от пола будет подниматься вверх. В отличие от конвекторов, батарей и прочих подобных нагревательных приборов, система из труб создает максимально комфортный обогрев в помещении. Самые высокие температуры будут определяться у основания пола. Под потолком воздух будет холоднее. В случае использования конвекторов и батарей все происходит с точностью до наоборот. Это выгодно отличает теплый пол от других систем отопления.

Особенности установки

Мощность электрического теплого пола без стяжки должна рассчитываться в зависимости от режима работы. Это может быть основной источник тепла в комнате или дополнительный. Кроме этого работать система может не только в течение круглых суток, но и в определенные временные рамки.

Монтаж следует производить на тех участках, которые требуют постоянного отопления

Но при этом обращается внимание на места, где запрещено производить монтаж: под мебелью и громоздкими предметами. До укладки пленки на основание пола, последнее должно быть тщательным образом подготовлено

Если поверхность ровная, то старое покрытие можно не удалять. В противном случае придется осуществлять демонтаж старой плитки, ламината вместе с бетонной стяжкой. После этого выполняется заливки черновой стяжки, которая подгоняется под горизонтальный уровень.

Дополнительный слой теплоизоляции не даст теплу уходить в ненужных направлениях. Если обойтись без него, то будут прогреваться нижерасположенные подвальные помещения или потолки соседей. Под инфракрасный теплый пол подложка теплоизоляции по толщине достаточна будет в 3-4 мм. Что касается конкретного материала, то это может быть Изолон или Пенофол. На строительном рынке представлен их огромный ассортимент, из чего и можно выбрать что-то подходящее.

Особенность утеплителя под теплый пол без стяжки заключается в том, что одна из сторон имеет фольгированное покрытие. Оно служит для отражения тепла и перенаправления его основанию пола. Дополнительное качество утеплительного слоя – гидроизоляция, за счет того, что материал имеет структуру, способную противостоять влаге (она остается на поверхности, а не впитывается).

Деревянный настильный теплый пол

Чаще всего такой пол устраивают в деревянных домах. Деревянная система может быть собрана как на основе специальных модулей, так и на реечной основе. Модульный способ укладки подразумевает использование готовых модулей из древесной плиты с пазами для укладки труб. Реечная система выполняется с помощью досок или реек.

Деревянный настильный пол

1. Деревянные модули можно укладывать прямо на лаги с шагом 600 мм, между лагами необходимо уложить гидроизоляцию и утеплитель. Модули укладывают с промежутком в 20 мм, необходимым для компенсации температурного расширения. Модули сцепляют между собой с помощью стандартного защелкивающегося замка.
2. Для реечного способа нужен настил чернового пола. Рейки кладут на расстоянии, достаточном для размещения труб на определенном расстоянии в соответствии с выбранным контуром.
3. При укладке модулей или реек соблюдают заранее выполненный план раскладки.
4. На подготовленную систему модулей с пазами кладут металлические пластины, а в них – трубы.
5. Твердые финишные покрытия толщиной не менее 10 мм можно укладывать прямо поверх металлических пластин, уложив на них мягкую подложку для звукоизоляции.
6. Под укладку плитки или линолеума теплый деревянный пол необходимо подготовить: уложить поверх металлических пластин плиты гипсокартона, фанеры, ДСП, закрепить их, зашпаклевать стыки. Укладку покрытия ведут обычным способом.

Теплый настильный пол, выполненный с использованием полистирольных или деревянных модулей, обеспечивает не только обогрев помещения, но и звукоизоляцию. Срок его службы зависит от качества монтажа и материалов, поэтому не стоит на них экономить.

Также читайте про напольную плитку из натурального камня, а также про укладку плитки на деревянный пол.

Материалы для установки теплого пола без стяжки

Теплый пол без радиаторов предусматривает установку отопительных труб на полистирольную или деревянную поверхность со специальными пазами при применении стальных пластин, распределяющих тепло.

Сверху трубы покрываются влагозащитной подложкой, и кладется итоговое покрытие: ковролин, плитка, паркет, ламинат. Трубы для плоского пола могут быть из меди, полипропилена или полиэтилена.

Пенополистирольная плита позволяет получить теплоизоляцию чернового пола и исключает теплопотери в нижнем направлении. Более того, она позволяет получить комфорт укладки труб: особые углубления или карниз на ее верхней части позволяют положить трубы с необходимым расстоянием без дополнительной разметки и закрепить их. Между собой плиты соединяются замком.

Размер плит составляет 500на1000мм. Деревянные плиты из ОСП или ДСП с отводами для труб. В них складывают стальные пластины, поверх которых устанавливают трубы. Модули предусматривают собой пласты с шириной 12,9, 17,9 или 27,9 см – размер подбирается в зависимости от расстояния установки трубы.

Пластины, распределяющие тепло, сделаны из алюминия или оцинкованной стали, обладают пазом для укладки трубы нужного диаметра и ребра жесткости. Плоская часть пластин плотно прилегает к подложке и итоговому покрытию, перераспределяя тепло по его нижней поверхности и нагревая его.

Примечания

Из какого материала должна быть заклепка

Когда лучше применять настильную конструкцию?

Условия, требующие использования сухой конструкции теплого водяного пола:

• Ограничена высота помещения. Например, при низких потолках или когда повышение уровня пола не предусмотрено в конкретном дизайнерском (архитектурном) решении.
• Слабые перекрытия. Бетонная стяжка высотой 50 мм весит 250-300 кг на 1 м2, что создает значительную нагрузку на межэтажные перекрытия. Особенно это касается деревянных перекрытий в срубах, щитовых и каркасных домах. Сухая система весит значительно меньше – 25-30 кг/м2.
• Невозможность устройства бетонной стяжки на конкретном объекте. Например, в квартире, на высоком этаже многоэтажного дома, куда готовый бетон доставить (или замесить нужное количество на месте) проблематично.

Достоинства данного варианта обустройства:

• высокая скорость монтажа из-за отсутствия «мокрых» процессов;
• легкий вес (до 30 кг/м 2 ), благодаря чему конструкция не нагружает межэтажные перекрытия и может быть использована в любых типах домов;
• малая толщина (35-60 мм), минимально приподнимающая уровень пола;
• минимальные трудозатраты при сборке;
• выдерживает перепады температур;
• хорошая тепло- и шумоизоляция слоев сухого теплого пола;
• возможность использования во временных строениях и помещениях, так как сухую конструкцию можно быстро собрать, а затем разобрать и монтировать в другом месте.

К недостатку сухого теплого пола относят то, что его элементы боятся влаги и требуют обязательной гидроизоляции.

Настильная система теплого пола бывает полистирольной или деревянной. В полистирольной системе в роли несущего утепляющего материала используются полистирольные маты. В деревянной – готовые модули или полоски (рейки) из дерева или ДСП. Поверх любого из этих оснований монтируют стальные или алюминиевые пластины с пазами, играющие роль теплораспределяющего слоя. В канавки пластин (ламелей) укладывают греющие трубы. Завершает «пирог» несущий слой из плит ГВЛ.

Начинаете задумываться о системе теплого пола, но не определились, как же выбрать: водяной или электрически? Наш материал вам поможет разобраться в вопросе: https://pol-master.com/tepliy-pol/kakoy-pol-luchshe-vodyanoy-ili-elektricheskiy.html.

Видео: Технология монтажа теплого водяного пола

Елена и Владимир 2015-11-14

«Неделю назад сделали монтаж «Под ключ» системы отопления с твердотопливным котлом. Очень довольны своим приобретением, особенно качеством монтажа. В подарок от компании выбрали бесплатную доставку, голова не болела, все привезли в срок. Мы довольны и (тьфу-тьфу) никаких проблем»

Мария и Станислав 2015-10-17

«Огромное спасибо компании «Загород», особенно менеджеру Артему. Мы недавно построились и переехали в Лен область, нам хотелось создать в загородном доме городские удобства и комфорт

В интернете огромный список компаний с разными ценами, обратили свое внимание на компанию «Загород», они не привязаны к конкретному производителю и дали нам профессиональную консультацию по всем материалам и оборудованию»

Дмитрий Васильевич 2015-09-14

«Много время потратил на поиск подрядчика. Оборудованием для систем отопления торгуют многие, а найти знающих и опытных сложно. Постоянно сталкивался с общей некомпетентностью менеджеров — видно, что человек не понимает о чем говорит, не может толком ответить на вопросы. Позвонил в компанию «Загород». Приехали на участок, проконсультировали, подобрали нужное оборудование, сделали замеры»

Можно ли выбросить холодильник?

Когда лучше применять настильную конструкцию

Полистирол или дерево в равной степени применяют для настильных конструкций. В первом случае предполагается применение специальных матов, во втором – идут полоски, готовые модули. Поверх любых разновидностей конструкции легко смонтировать пластины из стали, алюминия. Канавки заполняют греющими трубами.

Соблюдение таких условий связано с возможностью применения тёплых сухих напольных покрытий:

• Ограничения по высоте помещений. Пример – когда есть низкие потолки или само дизайнерское решение не предполагает корректировок по уровню пола;
• Слабость перекрытия. Меньший вес сухих стяжек имеет значение;
• Конкретный объект не даёт обустроить обычную бетонную стяжку.

К недостаткам причисляют необходимость гидроизоляции из-за боязни влаги.

Поверх любых разновидностей конструкции легко смонтировать пластины из стали, алюминия.

Процесс монтажа

Начало монтажа теплого пола без стяжки связано с установкой всех основных компонентов – терморегулятора и термодатчика. Терморегулятор фиксируется в специально подготовленное отверстие на стене на расстоянии не менее 30 см от основания пола. По форме и размерам оно мало чем отличается от классической розетки. Данный прибор будет необходим для контроля уровня температуры в помещении, а также выставления определенных параметров и временных рамок. Подключение осуществляется в отдельно подготовленную розетку. К ней проводятся электрические провода напрямую от счетчика. Монтаж лучше всего производить согласно приложенной схеме от производителя.

Нельзя забывать про установку термодатчика. Выполняется все следующим образом: от терморегулятора проводятся провода к ближе расположенной секции ИК теплого пола, где приклеиваются к графитовой секции при помощи скотча.

Далее происходит раскладывание термопленки теплого пола по поверхности без воздушных прослоек. Она должна надежно прилегать. После этого выбираются места, где снимается изоляция с пленки – производиться их зачистка специальными острыми ножами на расстояние 5-10 мм от ближнего края. После соединения всех участков пленки с проводами, они обрабатываются битумной изоляцией, которая поставляется в комплекте с системой теплого пола без заливки стяжки.

Когда все указанные действия произведены, можно провести испытание системы. Терморегулятор соединяется с электросетью и приводиться в рабочее состояние. При отсутствии проблем с работоспособностью, поверху инфракрасной пленки укладывается полиэтиленовая пленка для дальнейшей укладки напольного покрытия.

Особенности установки

Мощность электрического теплого пола без стяжки должна рассчитываться в зависимости от режима работы. Это может быть основной источник тепла в комнате или дополнительный. Кроме этого работать система может не только в течение круглых суток, но и в определенные временные рамки.

Монтаж следует производить на тех участках, которые требуют постоянного отопления

Но при этом обращается внимание на места, где запрещено производить монтаж: под мебелью и громоздкими предметами. До укладки пленки на основание пола, последнее должно быть тщательным образом подготовлено

Если поверхность ровная, то старое покрытие можно не удалять. В противном случае придется осуществлять демонтаж старой плитки, ламината вместе с бетонной стяжкой. После этого выполняется заливки черновой стяжки, которая подгоняется под горизонтальный уровень.

Дополнительный слой теплоизоляции не даст теплу уходить в ненужных направлениях. Если обойтись без него, то будут прогреваться нижерасположенные подвальные помещения или потолки соседей. Под инфракрасный теплый пол подложка теплоизоляции по толщине достаточна будет в 3-4 мм. Что касается конкретного материала, то это может быть Изолон или Пенофол. На строительном рынке представлен их огромный ассортимент, из чего и можно выбрать что-то подходящее.

Особенность утеплителя под теплый пол без стяжки заключается в том, что одна из сторон имеет фольгированное покрытие. Оно служит для отражения тепла и перенаправления его основанию пола. Дополнительное качество утеплительного слоя – гидроизоляция, за счет того, что материал имеет структуру, способную противостоять влаге (она остается на поверхности, а не впитывается).

Устройство насосной станции с накопительным баком

Удачные примеры и варианты

Современные теплые полы можно смело укладывать под любое напольное покрытие, в том числе под ламинат или ковролин. Если вы выберете качественное покрытие, то даже спустя несколько лет оно будет выглядеть как новое. Но не рекомендуется выбирать дешевые материалы, иначе они могут стать непригодными и от повышенных температур испортятся. А установку пола с подогревом можно выполнить самостоятельно, ведь делать бетонную стяжку не обязательно, поэтому можно обойтись без помощи специалистов.

Теплые полы функционируют от электричества, от разных видов топлива либо же от котла. Отсутствие довольно-таки крупных батарей позволяет существенно сэкономить пространство в комнате. От отопления такого типа будет тепло не только ногам, оно равномерно распределяет тепло в помещении.

Теплый пол – это отличный способ отопления помещения любых размеров, к тому же выполнить его монтаж можно самостоятельно, сэкономив финансовые средства. С такой удобной отопительной системой в вашем доме всегда будет царить тепло.

О том, как сделать теплый пол в деревянном доме, смотрите в этом видео.

Как сэкономить

Стоимость всех элементов водяных теплых полов довольно высокая, и домашние мастера придумали несколько хитростей:

• можно укладывать отопительные трубы прямо на утеплитель, тогда дорогостоящие изделия с канавками не потребуются;
• в досках можно самостоятельно сделать пропилы и по их длине приклеить алюминиевую фольгу, в результате получатся распределительные пластинки;
• фрагменты можно изготовить самостоятельно на металлообрабатывающем станке.

Важно помнить, что попытка сэкономить может привести к нежелательным последствиям. Специалисты рекомендуют приобретать изделия в известных сетях строительных магазинов

Так практически нет риска приобрести некачественную или поддельную продукцию.

Технология укладки электрического теплого пола на сетчатые обогревательные маты

Плюсы и минусы водяного деревянного тёплого пола

Такие полы, имеют свои плюсы и минусы. Но не думайте, что если у него есть минусы, то не стоит монтировать его у себя дома. Мы вас уверяем, что каждый вид системы применяемый в строительстве дома, не обязательно это касается пола, имеют свои плюсы и минусы.

К плюсам деревянного водяного тёплого пола относят лёгкость всей конструкции и возможность осуществить запуск непосредственно сразу после монтажа.

Минусами водяного теплого пола без бетонной стяжки являются отсутствие способности аккумулировать тепло, что очень важно, особенно в те моменты, когда по каким-либо причинам отключают на несколько часов электроэнергию или газоснабжение. Одним из особенностей деревянных материалов из которых собственно и состоит такой пол, является теплоизолирующие свойства, что негативно сказывается на эффективности использования деревянного тёплого пола

Если сказать простыми словами греть такой пол будет немного хуже бетонного, потому как бетон лучше проводит тёплого, чем дерево.

Существует несколько вариантов осуществить монтаж водяного теплого пола на деревянном основании. Сразу хотелось бы оговориться, что правила укладки трубы, подключение её к коллектору и подключение коллектора к котлу и опрессовки системы такие же, как при монтаже тёплого пола на основе бетонной стяжки. Поэтому мы повторяться здесь не будем, кому интересно смело переходите по ссылкам, поверьте там много полезной информации.

Перед монтажом деревянного тёплого пола необходимо оценить качество основания под него. Это хорошо, когда пол делается в первые и можно сразу устанавливать лаги на нужное расстояние. Если же было принято решение переоборудовать старый пол, то тут уже нужно действовать исключительно в каждом случае индивидуально

При этом обращайте внимание на изношенность лаг старого пола, уровень относительно горизонта и расстояние между лагами. Возможно придётся его демонтировать и положить новый материал

Разница между столяром и плотником
