Теплоаккумулятор своими руками

Что такое теплоаккумулятор?

О том, как смонтировать теплоаккумулятор, мы и расскажем в следующих строках. Однако поначалу давайте разберёмся, что представляет собой описываемый агрегат, предназначенный для твердотопливного котла. Всё просто: это ёмкость, сберегающая тепловую энергию котла за счёт сбора определённого количества теплоносителя. Установка такого элемента системы решает сразу несколько задач:

• повышает эффективность отопления — при полной остановке котельного оборудования эта ёмкость пополняет контур обогрева новыми дозами горячей воды,
• помогает сэкономить твёрдое топливо — за счёт наличия в системе теплоаккумулятора котёл можно не топить ночью,
• продлевает жизнь всей системы,
• предотвращает перегрев отопительного контура, принимая излишки тепла на себя,

• допускает возможность объединения внутри себя альтернативных источников энергии, таких, как тэны от солнечных батарей.

По сути, устройство описываемой ёмкости несложное, при желании легко изготовить теплоаккумулятор исключительно своими руками. Его конструкция, собственно, включает такие элементы:

• сама ёмкость,
• утеплитель всего корпуса,
• входной патрубок-ввод,
• выходной патрубок-вывод,
• внутренние змеевики.

Последний элемент — змеевик — имеется, в основном, у покупных тепловых аккумуляторов, изготавливаемых на производстве. То есть, у такого оборудования теплоноситель курсирует по многочисленным трубчатым змеевикам внутри сухой ёмкости. А теплоаккумулятор, который легко сделать своими руками — это просто пустотелый бак без змеевиков. Именно внутри этой ёмкости и хранится собранный теплоноситель. Из данных строк ясно, что существует два вида описываемых агрегатов:

• ёмкость со змеевиками внутри, предназначенными для сбережения теплового агента,
• простейший теплоаккумулятор в виде бочки для сбережения теплоносителя.

Теперь должен быть понятен принцип работы аккумулирующего агрегата для твердотопливного котла. При работе оборудования на жёстком горючем теплоаккумулятор пополняется горячей водой. При отключении котла, эта вода подпитывает систему отопления.

Также легко выявить преимущества и недостатки двух указанных нами видов сберегающих устройств. Если тепловой аккумулятор выполнен со змеевиками, то

• увеличивается период сохранности тепла,
• увеличивается общая эффективность системы,
• однако, такой агрегат невозможно сделать в домашних условиях.

Если же тепловой аккумулятор выполнен без змеевиков, по принципу хранения теплоносителя в бочке, то

• он очень легко изготавливается своими руками, достаточно иметь минимум средств и подходящую ёмкость,
• но у него небольшой КПД.

Далее рассмотрим, как сделать такой теплоаккумулятор для твердотопливного котла из простого металлического цилиндра.

Расчет объема теплонакопителя

Слишком малый объем неэффективен, большой нецелесообразен с точки зрения затрат и потери полезной площади помещения. Точный расчет выполнить невозможно ввиду отсутствия информации о теплопотери здания, особенно, если оно находится в стадии проектирования.

Однако есть возможность рассчитать максимально приближенно. В качестве исходных данных служит мощность котла и суммарная площадь всех отапливаемых помещений. Расчеты производятся следующим образом:

1. Мощность нагревателя в киловаттах находится в прямой зависимости с площадью. 1КВт способен обогреть 10 м2. Если дом 120 м2, то котел должен выдавать 12 КВт. Необходимо заложить запас, чтобы оборудование не работало на предельной нагрузке (средний коэффициент – 1,5). Получается, нужно устанавливать котел 18 КВт.
2. Пренебрегая объемом жидкости в трубах и радиаторах, принимается, что каждый киловатт мощности расходуется на разогрев 25 л. теплоносителя в теплоакуумуляторе. Перемножив две величины, получаем 450 л. Эта величина не предельная, ведь на прошлом шаге был заложен запас мощности 50%.

Заложенного запаса хватит на самую холодную зиму. Оборудование будет работать не на пределе возможности, а значит, прослужит долго.

Расчет по формуле

Существует множество сложных математических формул, позволяющих произвести вычисления

Самая простая формула выглядит так: m = Q / 1.163 х Δt,

Где:

• Q – расчетное количество тепловой энергии, которую мы можем накопить. Это разница вырабатываемой мощности котла и необходимой нам для отопления;
• m – масса воды в резервуаре, кг. Ее мы хотим вычислить;
• Δt – разница между начальной и конечной температурами теплоносителя, °С;
• 1.163 кВт/кг – удельная теплоемкость воды.

Теплоаккумулятор своими руками: схемы и описание процесса

В случае принятия решения о создании теплового аккумулятора своими руками, необходимо:

1. Выполнить расчёт объёма ёмкости.
2. Определить подходящую конструкцию — ёмкость может быть цилиндрической или прямоугольной.
3. Заготовить необходимые материалы и комплектующие.
4. Собрать и проверить устройство на герметичность.
5. Подключить ёмкость к системе отопления.

От объёма резервуара будет зависеть, сколько продержится тепло в помещении в период отключения котла. На фото представлен расчёт объёма для помещения в 100 м²:

Оптимальным накопителем для сохранения разогретого теплоносителя будет цилиндрическая ёмкость с выпуклыми днищами. Такая форма позволяет хранить довольно большой объём воды. Такие ёмкости можно изготовить только в заводских условиях.

Домашний мастер значительно облегчит задачу, если изыщет возможность и будет использовать уже готовую ёмкость. Для этого можно использовать:

1. Баллоны для хранения и транспортировки газа.
2. Неиспользуемые ёмкости, которые, предназначены для эксплуатации под давлением.
3. Ресиверы, которые были установлены в пневматическую систему железнодорожного транспорта.

Но, разумеется, допустимо использование и самодельных баков. Для их изготовления применяют листовой прокат толщиной не менее 3-х мм. Внутри ёмкости располагают 8–15-метровую медную трубку, диаметром 2–3 см, предварительно согнутую в спираль. Сверху резервуара размещают патубок для отвода горячей воды, а снизу такой же для холодной. Каждый снабжают краном для обеспечения контроля поступления жидкости.

Нормальная работа теплового накопителя основана на движении горячего и холодного теплоносителя внутри, время «зарядки» аккумулятора. Оно должно осуществляться строго по горизонтали, а в момент «разрядки» —  по вертикали.

Для обеспечения такого движения необходимо обеспечить выполнения нескольких простых правил:

1. Контур котла требуется подключить к аккумулирующей ёмкости через циркуляционный насос.
2. Отопительную систему снабжают рабочей жидкостью с применением отдельного насосного агрегата и смесителя, в состав которого включён трехходовой клапан — он отбирает из накопителя требуемый объём воды.
3. Насосный агрегат, который устанавливают в контуре котла, по эффективности не может уступать узлу, подающему рабочую жидкость к приборам отопления.

Утепление теплоаккумулятора

Как утепляют ёмкости? Для решения этой задачи оптимальным вариантом считают базальтовую вату, толщина которого равняется 60–80 мм. Пенопласт или экструдированный пенополистирол использовать не рекомендуется. Ещё одна причина, по которой используют вату — её пожарная безопасность. Теплоизоляцию устанавливают между ёмкостью и металлическим кожухом, который изготавливают из листового проката — его необходимо покрасить.

Добавьте свой комментарий:

1 Функциональные возможности

В установленном теплоаккумуляторе расположена специальная буферная ёмкость, которая является мощным накопителем излишков тепла. Само устройство представлено в виде бака для воды с небольшим змеевиком, который полностью укрыт теплоизоляционным материалом.

Пока котёл сжигает загружённые в него дрова, ёмкость постепенно накапливает вырабатываемые системой избытки тепла. В тот момент, когда котёл перестает выдавать необходимую пользователю температуру, всё излишнее тепло из бака направляется в батареи. Огромное преимущество состоит в том, что вода в радиаторах совершенно не остывает.

Вне зависимости от площади дома отопительная система должна быть снабжена мощным электрическим насосом, который сможет обеспечить непрерывную циркуляцию теплоносителя. Но после отключения электроэнергии такая установка прекращает свою работу. Заложенные дрова горят, тепло выделяется, а вот вода неподвижно стоит в трубах, закипая в котле.

Если пользователь упустит момент, то система взорвется, что может угрожать жизни людей. Установленный теплоаккумулятор предотвращает возникновение таких последствий. Огромное преимущество буферной ёмкости для твердотопливного котла состоит ещё и в том, что она увеличивает время между закладками дров в несколько раз. Устраняется опасность размораживания системы из-за затухания котла.

Качественный буферный агрегат выполняет несколько полезных функций в автоматическом режиме:

• В нужный момент отдаёт накопленное тепло заправленному теплоносителю.
• Обеспечивает стабильную работу системы без вмешательства человека.
• Беспрерывно накапливает всё излишнее тепло.
• В случае отключения электроэнергии предотвращает закипание воды.

Конструкция теплоаккумулятора

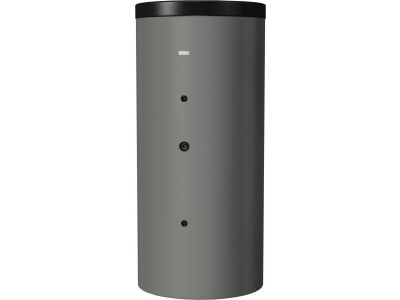

Тепловой аккумулятор для твердотопливного котла обычно выполняется в формате бака, изготовленного из листовой стали. Объем бака может варьироваться в довольно широких пределах, и особых ограничений в этом нет. Главное здесь то, что при увеличении объема аккумулятора прямо пропорционально возрастает сложность его установки – размеры устройства слишком велики, и смонтировать его удается далеко не везде.

На рынке можно найти варианты готовых теплоаккумуляторов, которые идут в комплекте с утеплителем. Толщина теплоизоляционного слоя должна превышать 10 см, причем как в самодельных, так и в заводских устройствах. Буферная емкость с утеплением закрывается кожухом, благодаря чему удается существенно снизить тепловые потери данного элемента.

В зависимости от конструкции выделяют следующие виды теплоаккумуляторов:

• Без предустановленного теплообменника;
• С встроенным змеевиком (или несколькими змеевиками);
• С встроенными бойлерами, которые обеспечивают горячее водоснабжение в доме.

Где можно купить кухни в стиле модерн на заказ?

Общие рекомендации по изготовлению бака

Для изготовления теплоаккумулятора можно приобрести готовую металлическую емкость подходящего объема. Прекрасно подойдут баки для воды, предназначенные для полива садово-огородных участков. Некоторые рекомендуют использовать пластмассовые емкости (типа еврокуба или септика).

Однако при выборе пластиковых сосудов, даже рассчитанных на температуру эксплуатации до 80,0С…90,0С следует знать, что надежность всей системы резко падает, и вряд ли какому хозяину будет приятно оказаться зимой без отопления с разлитым в помещении кубометром воды.

Идеальным решением будет являться самостоятельное изготовление. При этом зная объем бака и площадь помещения, где он будет размещаться нетрудно самостоятельно определить габариты. Для изготовления подойдет листовая сталь толщиной не менее 2,0 миллиметров.

При этом никаких сложностей с монтажом (приваркой) входных и входных штуцеров не будет. Если изготовить бак в форме параллелепипеда или куба значительно облегчатся работы по его дальнейшей теплоизоляции.

Простой тепловой аккумулятор

Самый простейший теплоаккумулятор своими руками можно изготовить, основываясь на принципе работы термоса – он за счет своих непроводящих тепло стенок не позволяет жидкости остывать на протяжении продолжительного временного периода.

Для работы необходимо подготовить:

• Бак желаемой емкости (от 150 л)
• Теплоизоляционный материал
• Скотч
• Тэны или медные трубки
• Бетонную плиту

Вначале очередь следует подумать над тем, что будет представлять собой непосредственно бак. Как правило, используют любую имеющуюся под руками металлическую бочку. Объем ее каждый определяет индивидуально, но брать емкость менее 150 л не имеет практического смысла.

Выбранную бочку необходимо привести в порядок. Ее следует почистить, удалить изнутри пыль и прочий мусор, обработать участки, на которых начала образовываться коррозия.

Затем готовится утеплитель, которым будет оборачиваться бочка. Он будет отвечать за то, чтоб тепло как можно дольше сохранялось внутри. Для самодельной конструкции прекрасно подойдет вата минеральная. Окутав с внешней стороны емкость, необходимо ее хорошенько обмотать скотчем. Дополнительно поверхность накрывают листовым металлом или окутывают фольгированной пленкой.

Для того, чтобы вода внутри подогревалась, необходимо выбрать один из вариантов:

1. Установка электрических тэнов
2. Установка змеевика, по которому будет пускаться теплоноситель

Первый вариант достаточно сложен и не безопасен, поэтому от него отказываются. Змеевик же можно соорудить самостоятельно из медной трубки диаметром 2-3 см и длиной около 8-15 м. Из нее сгибается спираль и помещается в внутрь.

В изготавливаемой модели тепловым аккумулятором является верхняя часть бочки – из нее необходимо пустить отводной патрубок. Снизу устанавливается еще один патрубок – вводной, через который будет поступать холодная вода. Следует их оснастить кранами.

Простое устройство готово к использованию, но перед этим предстоит решить вопрос, связанный с пожарной безопасностью. Располагать такую установку рекомендуется исключительно на бетонной плите, по возможности отгородив стенками.

Обзор лучших моделей

На российском рынке, сегодня предлагают свою продукцию хорошо известные зарубежные компании, а также отечественные производители:

Buderus (Германия) – теплоаккумуляторы универсального типа подходящие для работы с котлами других марок твердотопливных котлов. Выпускаются три модели устройств: PS – с объемом от 200 до 2000 литров, не оснащаются внутренними теплообменниками и могут использоваться для хранения холодной воды; PR и PNR – с объемом на 500, 750 и 1000 литров. Конструктивная особенность PNR это возможность подключения к солнечному коллектору. Баки выполнены из углеродистой стали и оснащены слоем изоляции из пенопласта толщиной 100 мм.

Hajdu (Венгрия) – отличаются сбалансированной стоимостью относительно качества. Толщина теплоизоляционного слоя составляет 100 мм. Выпускаются серии РТ и AQ PT отличающиеся емкостями баков. AQ PT может не оснащаться внутренними теплообменниками либо иметь один или два. В серии РТ предусмотрен электрический нагреватель что позволяет продлить время разрядки и использовать электроподогрев ночью при наличии многотарифного электросчетчика.

Lapesa (Испания) – выпускает модели MASTER INERTIA, MASTER VITRO, MASTER INOX и GEISER INERTIA. В модельном ряду конструкции предназначенные для промышленной и бытовой установки. Для изоляции баков используется полиуретан что значительно снижает теплопотери. Внутренние стенки баков MASTER VITRO эмалируются, а в серии MASTER INOX используется нержавеющая сталь. Объем варьируется от 800 до 5000 литров, емкости опционально оснащаются ТЭНом и внутренними теплообменниками.

NIBE (Швеция) – модельный ряд предусматривает возможность синхронизации аккумулятора с такими узлами отопительной системы как солнечный коллектор или тепловой насос. Возможно каскадное подключение сразу нескольких баков для увеличения аккумулирующей мощности. Устройства оснащаются встроенным электронагревателем и теплообменниками. Термоизоляция выполнена из пенополистирола толщиной до 80 мм. Для изготовления используется нержавеющая и углеродистая с покрытием из эмали сталь. Объем моделей варьируется от 100 до 1000 литров.

Теплоаккумулятор для отопления: схема подключения

Для человека, который занимается монтажом отопительных систем, подключение теплоаккумулятора не является проблемой, да и для обычного человека, задавшегося целью самостоятельно обвязать это устройство, имеются все шансы сделать это правильно. Если вы знакомы с принципами соединения труб, то все получится самым лучшим образом. В целом же, схема подключения теплоаккумулятора выглядит следующим образом. 1. Обратный трубопровод – в теплоаккумуляторе он проходит транзитом через весь бак (имеется вход и выход обратки диаметром полтора дюйма). Для начала нужно соединить бак с обраткой котла – на этом промежутке трубопроводов устанавливается циркуляционный насос, который гонит теплоноситель из емкости в котел, расширительный бак и отсекающий кран. С другой стороны теплоаккумулятора также монтируется отсекающий кран и еще один циркуляционный насос – дальше следует обратный трубопровод системы отопления. 2. Подающий трубопровод. Здесь все точно так же, как и с обратным трубопроводом, только отсутствуют насосы и расширительный бак, а есть лишь отсекающие краны. Диаметр подключения подачи точно такой же, как и обратки, и составляет полтора дюйма.

Схема подключения теплоаккумулятора

Как видите, обвязка теплоаккумулятора имеет несложную схему, но это если дело касается небольших систем отопления, нагрев которых производится одним котлом. Если оборудование будет добавляться, то, естественно, и схема начнет усложняться. И не стоит забывать о перегреве этой емкости, чтобы предотвратить его последствия, в обязательном порядке нужно установить взрывной клапан и датчики давления и температуры теплоносителя – для этого в емкости предусматриваются специальные патрубки.

Нюансы использования теплоаккумуляторов и советы по эксплуатации

• Если в планах надолго уехать из дома, то нужно выставить термостат трехходового клапана на минимальную температуру. При таком «экономном» режиме работы отопительный контур может работать несколько дней;
• Блок погодозависимой автоматики, встроенный в систему с ТА, будет регулировать температуру теплоносителя в радиаторах по мере изменения погодных условий;
• Если сделать в верхней части буферного бака релейный термостат с погружной гильзой и выставить на нем, например, температуру 35 °C, а на термостате клапана 60 °C, то когда термостат покажет 25 °C (60-35=25°С), насос циркуляции автоматически выключится;
• Если расчет показал большой объем ТА, который не вписывается в габариты помещения, то его можно заменить двумя емкостями поменьше, соединив их трубами в верхней и нижней части;
• Чтобы предотвратить электрохимическую коррозию ТА, нужно подключить к нему заземление;
• Если схема включает в себя электрический котел, то для нагревания водяного объема накопительной емкости лучше воспользоваться тарифом ночного времени, если такой предусмотрен в условиях обслуживания.

Утепление корпуса устройства

Для повышения энергоэффетивности теплоаккумулирующего устройства и снижения тепловых потерь через стенки корпуса в атмосферу его необходимо утеплить. Идеальным теплоизолирующим материалом считается листовой пенопласт, толщина которого 100,0 миллиметров.

При этом плотность материала должна быть не ниже 25,0 килограммов на метр кубический (марки пенопласта «ПСБ-С 25» и выше). Он легко обрабатывается, режется по размерам и в нем без затруднений можно вырезать отверстия под штуцера. Крепят пенопласт (пенополистирол) к наружным стенкам при помощи клея.

Можно использовать и рулонную минеральную вату (материал «ISOVER»), плотностью 135,0…145,0 килограммов на метр кубический. Однако этот материал несколько сложнее крепить к стенкам (особенно к днищу бака). Однако минераловатные рулоны более оптимальны при утеплении емкостей цилиндрической формы.

Несколько слов о модернизации

Схема подключения

При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.

1. Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
2. Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
3. Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
4. Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
5. Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.

Солнечный коллекторАбсорбер частично выгнут буквой UПрактически замкнут в кольцоОбщий вид готового теплообменника для самодельного теплоаккумулятора

Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.

Удачной работы!

Видео – Теплоаккумулятор своими руками

Схемы обвязки теплового аккумулятора

Осмелимся предположить, что если вы заинтересовались этой статьей, то, скорее всего, решили сделать тепловой аккумулятор для отопления и его обвязку своими руками. Схем подключения можно придумать много, главное, чтобы все работало. Если вы правильно понимаете процессы, происходящие в контуре, то вполне можете поэкспериментировать. То, как вы подключите ТА к котлу, повлияет на работу всей системы. Давайте для начала разберем самую простую схему отопления с теплоаккумулятором.

Простая схема обвязки ТА

На рисунке вы видите направление движений теплоносителя

Обратите внимание на то, что движение обратки вверх запрещено. Чтобы этого не происходило, насос между ТА и котлом должен прокачивать большее количество теплоносителя, нежели тот, который стоит до резервуара. Только в таком случае будет образовываться достаточная втягивающая сила, которая будет отбирать часть тепла из подачи

Минус такой схемы подключения – это длительное время разогрева контура. Чтобы его сократить, нужно создать кольцо прогрева котла. Его вы можете увидеть на следующей схеме

Только в таком случае будет образовываться достаточная втягивающая сила, которая будет отбирать часть тепла из подачи. Минус такой схемы подключения – это длительное время разогрева контура. Чтобы его сократить, нужно создать кольцо прогрева котла. Его вы можете увидеть на следующей схеме.

Схема обвязки ТА с контуром прогрева котла

Суть контура разогрева заключается в том, что термостат не подмешивает воду из ТА до тех пор, пока котел не прогреет ее до установленного уровня. Когда котел разогрелся, часть подачи уходит в ТА, а часть перемешивается с теплоносителем из резервуара и поступает в котел. Таким образом, нагреватель всегда работает с уже нагретой жидкостью, что увеличивает его КПД и время разогрева контура. То есть батареи станут теплыми быстрее.

Такой метод установки теплоаккумулятора в систему отопления позволяет использовать контур в автономном режиме, когда насос работать не будет

Обратите внимание, что на схеме показаны только узлы подключения ТА к котлу. Циркуляция теплоносителя к радиаторам происходит по-другому контру, который также проходит через ТА. Наличие двух байпасов позволяет перестраховаться дважды:

Наличие двух байпасов позволяет перестраховаться дважды:

• обратный клапан включается в работу, если насос остановлен и шаровой кран на нижнем байпасе перекрыт;
• в случае остановки насоса и поломки обратного клапана циркуляция осуществляется через нижний байпас.

В принципе, в такую конструкцию можно внести некоторые упрощения. Учитывая тот факт, что у обратного клапана высокое сопротивление потока, его можно исключить из схемы.

Схема обвязки ТА без обратного клапана для гравитационной системы

При этом, когда пропадет свет, нужно будет вручную открыть шаровой кран. Следует сказать, что при такой разводке ТА должен находиться выше уровня радиаторов. Если вы не планируете, что система будет работать самотеком, то обвязку системы отопления с теплоаккумулятором можно выполнить по схеме, указанной ниже.

Схема обвязки ТА для контура с принудительной циркуляцией

В ТА создается правильное движение воды, что позволяет шар за шаром, начиная с верхнего, прогревать ее. Возможно, возникнет вопрос, что делать, если не станет света? Об этом мы рассказывали в статье об источниках альтернативного питания для системы обогрева. Это будет экономнее и удобнее. Ведь гравитационные контуры выполняются из труб большого сечения, к тому же должны соблюдаться не всегда удобные уклоны. Если посчитать цену труб и фитингов, взвесить все неудобства монтажа и сравнить это все с ценой ИБП, то идея установки альтернативного источника питания станет очень привлекательной.
