Секрет популярности в строительной сфере гнутого швеллера

Что такое швеллер: фото + описание и классификация изделия

Что такое швеллер? По сути, – это П-образное изделие из металла, относящееся к фасонам стального проката

Благодаря оговоренной форме, элемент обеспечивает высокие показатели прочности, что важно для тяжелого машиностроения, строительства зданий и прочих отраслей промышленности или домашнего хозяйства

1) Изготовление швеллеров и ГОСТы

Металлический монтажный П-образный элемент производят из высокопрочных сплавов либо нержавейки. В основе лежит марки AISI 304 или AISI 316. В промышленности имеется 2 полноценных метода изготовления швеллеров – метод прокатки и метод лазерной сварки. Высокий уровень прочности выдает нержавеющий швеллер – он комбинирует в себе длительный срок службы и прочность. Для тяжелого машиностроения в швеллерах используется черная сталь.

Как делают швеллер методом прокатки:

1. Заготовка материала – черный или цветной металл.
2. Нагрев болванки до мягкости.
3. Прокатка на специализированном сортовом станке.
4. Охлаждение и нарезка швеллеров.
5. Изгиб на профилегибочном станке, если того требует технология.
6. Упаковка и отправка на продажу.

Если в качестве основы используется специфичный сплав металла, меняющий физические свойства при нагревании, метод прокатки не зайдет. При производстве путем лазерной сварки, происходит нагрев только в местах соединения конструкции, что позволяет производить крупногабаритные швеллеры с нестандартными параметрами.

На втором месте по популярности в производстве стоят алюминиевые швеллеры. Их размеры меньше, а благодаря легкости получаемых конструкций, спрос на продукцию стабильно высок в самолетостроении и прочих смежных сферах строительства.

ГОСТ	За что отвечает
8240-97	Общие требования к изготовлению швеллеров в промышленных масштабах на реализацию.
8240-89	Требования к изготовлению швеллеров, у которых грани боковых полок имеют внутренний уклон.
535-88	Требования к изготовлению швеллеров горячекатанным способом
19425-74	Швеллеры специального типа для автомобилестроения.
5267.1-90	Специализированные швеллеры, используемые в вагоностроении.
8278-93	Требования к изготовлению равнополочных швеллеров гнутого типа из высокопрочной стали.
8240	Требования к изготовке конструкций из стали углеродистого типа либо низколегированного сырья.
5420	Как нужно изготавливать швеллера для тракторов и прочей крупногабаритной техники.

Для рядового потребителя не имеет смысла вчитываться в ГОСТы, ведь 90% необходимой информации он имеет возможность найти на маркировки швеллера, при его закупке в специализированном магазине. Альтернатива – спросить совета у консультанта, или потребовать сопроводительную техническую документацию у продавца.

2) Достоинства и разновидности швеллеров

Достоинства швеллеров в строительстве:

• богатое разнообразие видов изделий дает возможность конструировать объекты любой сложности;
• коррозийная устойчивость не позволяет распространяться ржавчине и грибковым инфекциям;
• высокопрочные элементы могут выдерживать громадные нагрузки;
• небольшой вес при использовании легких металлов;
• защита от разрыва/изгиба + устойчивость к деформации;
• механические воздействия швеллеру не страшны;
• экологическая безопасность;
• длительный срок службы;
• устойчивость к солнцу и осадкам.

Описанные качества обеспечивают главную функцию элемента – придача устойчивости и прочности в отношении точечных нагрузок/изгибов со стороны внешних объектов. П-образная форма доказала свое качество в конструкциях еще советского образца.

Теперь давайте рассмотрим полную квалификацию швеллеров по различным изначальным параметрам. Данные представлены в табличном виде.

Параметр	Категория
По типу изготовления	Горячекатаный
Специальный
Гнутый равнополочный
Гнутый неравнополочный
По назначению	Обычные с широкой областью применения
Специальные для автомобилестроения
Специальные по вагоностроению
По точности	«А» — высокий уровень
«Б» — повышенный уровень
«В» — обычный уровень
По форме	«У» — имеется уклон по внутренней грани
«Э» — эконом модель с параллельными краями
«П» — параллельные грани
«Л» — параллельные грани + основа из легких металлов
«С» — специализированный швеллер

Имеются и нестандартные типы швеллеров + таковые, что разработаны под индивидуальный заказ. ГОСТы содержат сортаменты, где отображены типизированные размеры для всех категорий швеллеров – высота по профилю, какова толщина у перемычки, длина полочек и материалы справочного типа осей, по которым идут расчеты на будущие конструкции.

Описание ГОСТов, стоимости и технологических особенностей изготовления швеллера горячекатаного:

Маркировка и виды

По способу производства швеллеры можно разделить на две большие группы:

• Горячекатаные (производится с помощью технологии горячего катания, изготавливаются по ГОСТу 19425-74).
• Гнутый (производится с помощью технологии холодного катания).

Эти два вида швеллеров имеют различные эксплуатационные характеристики и сферу использования. Визуально отличить один вид от другого можно с помощью различий их углов. У гнутого швеллера они закруглены.

Кроме такого, все швеллеры делятся по размерам, регламентируемых нормативными документами. При этом существует три категории точности их изготовления:

• «А» — высокоточная.
• «Б» — повышенная.
• «В» — обычная.

Швеллеры могут иметь различный размер. Выбор этого изделия для той или иной конструкции определяется его расстоянием от одной полки до другой. По ГОСТу оно может быть 32–115 мм. Это расстояние обозначается в номенклатурных документах цифрой. Которая стоит сразу после обозначения элемента. И также разделяются эти изделия по длине. Она обычно варьируется в диапазон 4–12 метров. Высота полок швеллера может быть от 5 до 40 см.

В зависимости от прокатки горячекатаные швеллеры делятся на серии:

• «П» — полки располагаются параллельно друг другу.
• «У» — полки с уклоном.
• «Л» — полки располагаются параллельно, но изделие относится к легкой серии.
• «С» — специальная разновидность этого изделия.

Самыми популярными видами изделий такого типа являются:

• Тип 10. Имеющее широкую сферу применение изделие, которое отличается высокими механическими качествами и характеристиками. Используется в строительстве крупных промышленных объектов.
• Тип 14. Самый популярный тип швеллера, используемого в строительстве. Используется там, где нужно совершить тяжелое армирование несущих элементов зданий и конструкций. Обладает высокими эксплуатационными характеристиками и повышенной точностью.
• Тип 16. Используется в строительстве промышленных объектов. Обладает высокой прочностью и способен справиться с серьезными нагрузками.
• Тип 20. Используется в сложных конструкциях. Там, где необходимы высокая прочность и надежность изделия. Усиливает опоры мостов и используется для усиления перекрытий в многоэтажных домах.

Преимущества горячекатаного швеллера

Главным преимуществом этого изделия является его форма. Благодаря ей он и используется там, где нужны высокие показатели жесткости. Преимущества этого вида металлопроката:

• Возможность выдержать большие силовые нагрузки.
• Устойчивость к деформации.
• Устойчивость к механическим повреждениям.

Но это металлическое изделие имеет еще одно преимущество – швеллер устойчив к коррозии.

Преимущества гнутого швеллера

Производства этого вида металлопроката происходит на специальном профилегибочном станке. Парные прессующие валы с двух сторон действуют на заготовку из листового металла, придавая ей П-образную форму. С помощью современного оборудования этот процесс происходит в автоматическом режиме и имеет целый ряд преимуществ: скорость, возможность создания профиля любой формы и т. п.

В отличие от горячекатаного швеллера его гнутая разновидность обладает низким весом. Что позволяет использовать такой вид швеллера в облегченных металлоконструкциях. Низкая масса этого изделия сокращает время на его монтаж и уменьшает трудоемкость этого процесса.

Гнутый профиль используется:

• В строительстве зданий.
• При реконструкции построек.
• Вовремя проведения капитального ремонта.

Облегченные версии гнутого профиля можно использовать для сборки каркаса теплиц и возведения временных сооружений. Сферой использования этого изделия является не только строительство, но и вагоностроение, станкостроение, судостроение, автомобилестроение и т. п. С его помощью можно изготовить изделия, обладающие высоким сопротивлением нагрузкам, но обладающих небольшим весом.

Основные параметры швеллера 12: размеры, вес и стоимость

Металлическое изделие под названием швеллер 12 с параллельными полками имеет толщину тела 7,8 мм, стенок – 4,8 мм. Производят такую продукцию длиной от 2 до 12 м. Под заказ могут быть изготовлены более длинные экземпляры. Популярность данного вида профиля обусловлена его положительными качествами, заключенными в оптимальном соотношении массы, прочности и сравнительно небольшой стоимости.

Профили из низколегированной стали подлежат эксплуатации при высоких температурах и в условиях повышенного воздействия химических веществ. Также изделия отлично противостоят сжатию и изгибу, но в то же время плохо сопротивляются кручению.

Вес 1 метра швеллера 12 можно узнать, воспользовавшись приведенной выше таблицей или применив онлайн-калькулятор. Именно от этого параметра зависит цена изделия. Согласно данным таблицы вес швеллера 12 за 1 метр составляет 10,4 кг.

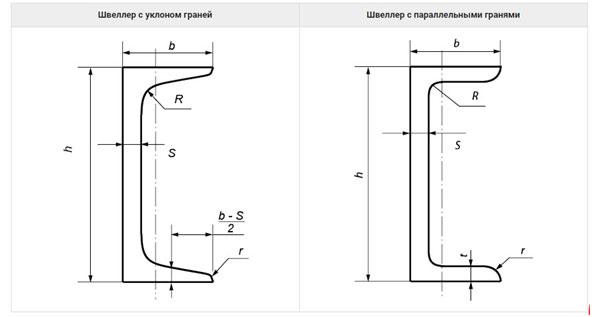

Швеллер 12 — чертеж с размерами согласно ГОСТу.

Как и швеллеры иных размеров, этот вид изделия имеет дополнительную маркировку с различными характеристиками. Наиболее популярным является швеллер 12П, обладающий параллельными полочками с гранями без уклона.

Размеры швеллера 12П приведены ниже:

• ширина – 52 мм;
• вес погонного метра – 10,40 кг;
• протяженность в тонне – 95,94 м.

Швеллер с отметкой 12 имеет и другие серии. Например, 12Л – это изделие металлопроката габаритами 120х30 мм, характеризующееся наклоненными полками. Вес 1 м такого профиля равен 5,02 кг, а метраж в 1 тонне составляет 199 м.

На заметку! Маркировка швеллера 12С обозначает его специальное назначение, 12Э – экономную серию изделий с полками без наклона. Их размер стандартный – 120х52 мм, а вес немного ниже – 10,24 кг. Соответственно, в тонне материала содержится почти 97 м.
Вместе с цифровым значением, обозначающим ширину профиля, ставят букву, указывающую на конструкционные особенности материала.

3 Технические требования к изготовлению – все о марках стали и качестве

Если, помимо характеристик, представленных в стандарте 8240, необходимо выяснить другие параметры и свойства швеллера № 10, то следует обратиться к другим ГОСТам, которые являются нормативными документами по техническим условиям к изготовлению этого вида проката, а также ряда иной металлопродукции. В этих стандартах указаны марки стали, физико-механические (прочностные) и другие характеристики, включая требования к качеству готовых изделий. Причем все эти требования одинаковы для всех серий горячекатаного изделия швеллер 10.

Технические требования к изготовлению швеллеров

На прокат стандарта 8240 в общей сложности распространяется не один, а семь ГОСТов технических условий. То есть по 1-му на определенные достаточно широкие области применения и способы использования швеллера. И, соответственно, в каждом из этих ГОСТов все вышеуказанные характеристики (стали, прочность) определенные, и отличаются от установленных в других шести стандартах технических условий. Впрочем, это сразу станет понятно после ознакомления со списком этих ГОСТов:

Фото квилинговых поделок

Применение в качестве балки

На использовании профиля в формате балки стоит остановиться подробнее. Для экономии его применяют при сооружении балок для перекрытий уже на месте строительного объекта, особенно для быстровозводимых зданий, не испытывающих слишком серьезных нагрузок. Но перед этим нужно учесть два нюанса при сваривании и создании балочной конструкции – усилия от нагрузок на изгиб сосредоточены в полках и центр изгиба не совпадает с плоскостью нагрузки на балку.
Профиль, в отличие от балки необходимо крайне жестко закреплять в пространстве возводимой конструкции, так как он может опрокинуться, опрокинув все сооружение, когда достигнет критического крутящего момента.
Предлагается ряд технологических решений для сооружения перемычек, уменьшающих возможность опрокидывания, это:
1. Спаренный профиль – это когда два швеллера соединены одним сварочным сочленением свободными гранями полок, сверху приваривают дополнительный металл, в виде пластин, такая конструкция прочная и жесткая. При этом нужно отметить, что затраты увеличиваются.
2. Дополнительные ребра жесткости – между полками приваривают пластины прямоугольной формы, которые увеличивают в разы пространственную стойкость компонентов любой конструкции.
3. Обкладка профиля кирпичной кладкой либо бетонирование внутри. Таким образом, обеспечивается должная поддержка перекрытий и жесткость.

Перед началом сварочных работ необходимо обязательно свериться с ГОСТом, чтобы учесть все возможные параметры. Для сварки наиболее ответственных узлов используют электроды УОНИ, они позволяют создать более качественный шов. Нужно учесть, что на границе сварки металл на 10–20% теряет свою прочность.

Варианты исполнения

Наиболее известным видом является — стальной гнутый швеллер. Его основная цель – это придать конструкции необходимую устойчивость.

Он не только выдерживает всю нагрузку, а еще и перераспределяет ее.

По форме и размерам он изготавливается в нескольких вариациях:

• с параллельными гранями полок;
• с уклоном граней полок;
• специальные швеллера.

По способу изготовления, как уже было сказано, их делят на равнополочные и неравнополочные.

Стальной гнутый равнополочный швеллер изготавливается на трубных станах из углеродистой качественной конструкционной стали и рулонной стали обыкновенного качества, а стальной гнутый неравнополочный швеллер производится с помощью профилегибочных станов из рулонной горячекатаной и холоднокатаной стали обыкновенного качества, низколегированной стали и углеродистой качественной конструкционной стали.

Производство таких изделий состоит из двух этапов: производится изделие из заготовки, а затем оно покрывается оцинкованным покрытием, которое служит дополнительной защитой от коррозии.

ВАЖНО ЗНАТЬ: Как сделать решетку на окно своими руками?

Нержавеющий гнутый швеллер может быть как горячекатаным, так и гнутым, подобно изделию, не покрытому цинком.

В качестве вывода стоит сказать, что гнутый швеллер – это неотъемлемая деталь в строительстве, а также в других отраслях.

При эксплуатации необходимо пристально следить за его качеством, так как он участвует создании металлических конструкций и от его надежности зависит качество и безопасность всего объекта.

Использование в промышленности

Данное изделие обладает параметрами, которые нашли широкое применение в ряде отраслей, таких как:
• Строительство – для сложного армирования железобетонных конструкций, несущих деталей, укрепления стен, окон, лестничных пролетов, изготовления перекрытий, усиления бетона вместо арматуры.
• Машиностроение – здесь применяют алюминиевый профиль для возведения каркаса автомобиля.
• Дизайнерские решения – офисные и квартирные перегородки, витрины, стеллажи, конструкции для украшения интерьера помещения (мелкие алюминиевые швеллера).
• Фасадные работы – стоки для воды, реставрация, в качестве элементов кровли, создания балкона, лоджии, пандусов, различных подставок, стоек или чердачных работ.
• Вагоностроительная, судостроительная и станкостроительная сферы – в форме рам, каркасов, коробов для коммуникаций.
• Для мостовых конструкций – в качестве усиления, опорных компонентов.
• Для системы водоснабжения – при прокладке труб.
• Для сезонных разборных сооружений – теплиц, временных складов, построек.

2 Особенности производства стальных гнутых швеллеров

Гнутый швеллер в основном изготавливается из углеродистых конструкционных, низколегированных, а также углеродистых горячекатанных сталей путем обработки на специальных профилегибочных станах. Используя холодный прокат, элемент будет иметь большую устойчивость к деформациям, что и определяет его преимущества перед другими. Кроме того, если говорить о горячекатанных заготовках, то из-за воздействия высоких температур кристаллическая решетка стали изменяется, чего не скажешь про холоднокатаные. Однако, несмотря на эти нюансы горячий прокат все еще пользуется огромной популярностью. В состав низколегированных сталей входят специальные добавки, благодаря которым улучшаются их эксплуатационные характеристики, правда, это отражается и на стоимости готового продукта.

Технологический процесс изготовления швеллеров обычно проходит в несколько этапов. Как только в цех поступает готовое сырье, осуществляется его профилирование. Оно может быть непрерывным, когда отформованный отрезок определенной дины гнется на этом же агрегате, и поштучным, в этом случае сначала на отдельном агрегате нарезаются заготовки, а затем их отправляют на профилегибочный стан. В связи с тем, что профили производятся на станках, при неправильной калибровке валков возможна потеря качества готового изделия. К дефектам же можно отнести искривление швеллера по горизонтальной плоскости, его волнистость, винтообразность, изгибы, а также разные искажения формы.

Как было сказано выше, к качеству данной продукции предъявляются особые требования, поэтому изделия изготавливают только из определенных материалов, указанных в ГОСТе. Поверхность проверяется на различные дефекты — трещины, вкатанные окалины, раковины, вздутия, раскатанные загрязнения, слиточные, а также прокатные плены. Допустимы отдельные небольшие царапины, риски, отпечатки и забоины, которые не будут препятствовать в выявлении дефектов.

Кроме того, ни торцы, ни кромки не должны иметь расслоения с большим количеством зазубрин. Допускаются лишь небольшие забоины и вмятины, которые не будут влиять на номинальный размер изделия. Если профиль относится к группе повышенного качества, то на его торцах ни в коем случае не должно быть загибов. Во второй группе, где требования более мягкие, небольшие загибы разрешаются, только их толщина должна быть менее трех миллиметров. Но их количество не может превышать 10% от массы всей партии.

4 Где применяются горячекатаные швеллеры?

Основная область применения горячекатаного швеллера – строительство. Он применяется для сооружения каркасов зданий, укрепления несущих конструкций, прокладки коммуникаций. Большой запас прочности дает гарантию того, что строения, имеющие подобный «скелет», простоят не одно десятилетие. Также редко какой мост обходится без его применения, а любой памятник или колонна внутри наверняка имеют основу в виде «конструктора», где в качестве элементов обязательно присутствуют металлические швеллеры с П-сечением.

Укрепление несущих конструкций изделиями с П-сечением

В станкостроении профили из горячекатаных швеллеров применяются уже не одно десятилетие. Благодаря своей прочности именно эти балки способны выдержать нагрузки и вибрации больших станков. Такие швеллеры широко используются в производстве вагонов и машиностроении. Конечно, речь идет не о широченных и тяжеленных балках, но свои стандарты есть, и в соответствии с ними подобный вид швеллера найдется в конструкциях автомашин и тяжелой техники. К примеру, его можно найти в элементах рамы и среди основания для крепления двигателя. Если нужны еще доказательства, приглядитесь внимательнее к славному семейству дорожно-строительной техники. Там-то уж их точно будет предостаточно! То же самое можно сказать и о железнодорожных вагонах. Переносить нагрузки, которые они выдерживают во время сцепки на разгонных горках и при движении больших составов вряд ли было бы возможно без применения прочных балок с П-образным сечением при их производстве.

Швеллер: как выбрать подходящий профиль

Швеллер – популярный материал, применяемый для создания различных металлических конструкций и сооружения каркасов. Условие правильного выбора профилей– это подбор по размеру, весу и определение нужного количества. Госстандартом разработаны требования, которым должны соответствовать характеристики швеллера. Размеры, вес, плотность и их соотношение – все это включают соответствующие таблицы определенного ГОСТа. Описания наиболее ходовых размеров приведены в статье.

Сортамент швеллеров: (прочитать подробнее)
Швеллеры повсеместно используются в строительстве, промышленности, машиностроении и тому подобных сферах.

Рекомендованная мощность электрического теплого пола для разных типов помещений

Related Posts via Categories

• Швеллеры из стали 09Г2С – горячекатаные и гнутые профили
• Оцинкованный швеллер – особенности производства, свойства и применение
• Площадь поверхности швеллера – как рассчитать самому?
• Швеллер 18 – каков список ГОСТов на него?
• Швеллер 12 – все, что нужно знать еще об одном незаменимом горячекатаном профиле
• Швеллер 14 – как отличить от других швеллеров и все его характеристики
• Швеллер 20 – все что нужно знать об универсальном и незаменимом прокате
• Швеллер 10 – точные сведения о незаменимом прокате
• Нержавеющий швеллер – производственные особенности и сферы применения
• Все о швеллере ГОСТ 8240-97 – серии, сортамент, вес и другие характеристики

Что такое имитация бруса?

Современные технологии изготовления отделочных материалов достигли такого уровня, что фактура искусственно произведённых элементов практически ничем не отличается от природных камня или древесины. Одним из таких примеров является имитация бруса – практичный и красивый материал, применяемый для внешней и внутренней отделки в строительстве частных домов. Имитацию ещё называют фальшбрусом или вагонкой.

Для производства имитации бруса используются различные сорта дерева, поэтому цвет и фактура разных категорий материалов отличаются. Несмотря на это, имитация максимально схожа с толстыми деревянными брусьями, и найти разницу между ними можно только при очень близком рассмотрении.

Сварочные гаджеты чистой воды

Как сделать угольник для сварки?

Вот каким образом они это делают:

В то время, как металлические заготовки точно и надежно фиксированы, у вас больше свободы в действиях

Ваши руки и ваше внимание сконцентрированы только на сварочном шве. Отсюда повышение его качества.
Используя магнитный уголок для сварки, вы сможете подготовить и произвести все сварочные работы самостоятельно, без посторонней помощи

Вот вам экономия трудозатрат. И еще вы ни от кого не зависите.
Шов получится аккуратным и точным благодаря оптимальной и надежной установке заготовок с помощью уголков. Если ваша работа требует особой точности, то использование уголков становится не рекомендацией, а обязательным условием выполнения сварки.
Если у вас большой объем работы, без фиксирующих треугольников вам никуда не деться: они позволят вам сэкономить рабочее время в значительной степени.
Заготовки необычной или нестандартной формы легче всего варить с помощью уголка с магнитом для сварки.
С уголками можно варить не только на горизонтальных поверхностях, но и на вертикальных.
Эти угольники полезны не только в сварке и пайке, их способность прочно фиксировать детали пригодится при резке металлов.

Отзывы потребителей

Маркировка швеллера – Швеллер – таблица размеров, сортамент по ГОСТ

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости.

Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений.

Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Высота швеллера

Ширина полки

Толщина стенки

Толщина полки

5П, 5У
50
32
4,4
7,0

6,5П, 6,5У
65
36
4,4
7,2

8П, 8У
80
40
4,5
7,4

10П, 10У
100
46
4,5
7,6

12П, 12У
120
52
4,8
7,8

14П, 14У
140
58
4,9
8,1

16П, 16У
160
64
5,0
8,4

18П, 18У
180
70
5,1
8,7

20П, 20У
200
76
5,2
9,0

22П, 22У
220
82
5,4
9,5

24П, 24У
240
90
5,6
10,0

27П, 27У
270
95
6,0
10,5

30П, 30У
300
100
6,5
11,0

40П, 40У
400
115
8,0
13,5

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах.

Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм.

Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.

1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2.

ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

apex-metal.ru

Сортамент швеллеров – таблица, размеры, ГОСТ

Наряду с прутком, уголком и листом, швеллер является одним из самых востребованных прокатным профилем. Строительство, автомобиле- и вагоностроение, изготовление элементов металлоконструкции – это неполный перечень применения в производстве. Спрос на него продолжает только расти, а сортамент швеллеров разнообразен.
