Соединитель для шлангов: советы по выбору

Описание и виды

Быстросъемные соединения предназначаются для обеспечения быстрой стыковки шлангов, труб, рукавов и иных элементов. В состав стандартной БРС входят две части, которые называются муфта (иное название – «мама») и ниппель (иное название – «папа»).

Муфта состоит из следующих элементов конструкции:

• корпуса, изготовленного из различных материалов;
• фиксирующего механизма, в состав которого входят втулка и зажимные шарики;
• обратного клапана, используемого для предотвращения прохождения жидкости в обратном направлении;
• уплотнителей, обеспечивающих максимальный уровень герметизации соединения;
• адаптера для соединения со второй частью устройства.

В конструкции ниппеля имеются:

• корпус;
• запирающий клапан;
• уплотнительный элемент.

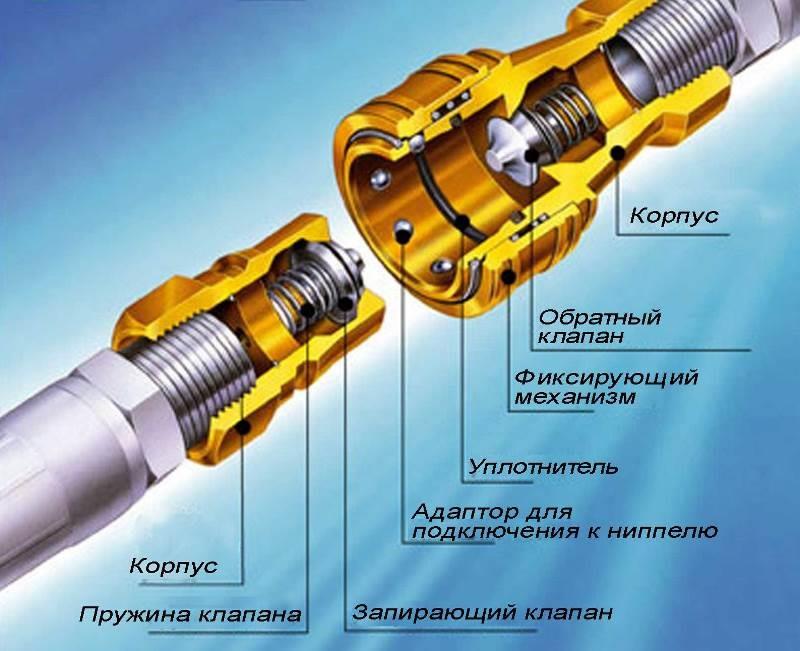

Составляющие элементы конструкции быстросъемного соединения

Быстросъемное соединение может иметь различные размеры. Кроме этого все виды БРС можно разделить на отдельные группы по следующим признакам:

• по рабочему давлению;
• по материалу изготовления.

Разновидности БРС в зависимости от рабочего давления

Основным критерием выбора БРС является рабочее давление, на которое рассчитано соединительное устройство. В зависимости от этого параметра все быстросъемные соединения подразделяются на следующие типы:

ISO-A. Соединения данного типа используются в системах с низким давлением, например, для шлангов. Для удобства обустройства стыка соединения выпускаются небольших размеров и конической формы;

БРС для сетей с низким показателем давления

Универсальные БРС дисковой формы, устанавливаются на сетях с рабочим давлением не более 300 – 350 Бар. Соединения полностью герметичны;

БРС для сетей с давлением до 350 Бар

Соединения данного типа рассчитаны на трубопроводные системы с давлением 300 – 1100 Бар. Как и прочие фитинги, БРС данного типа полностью герметичны. Отличительная особенность – способность выдерживать гидравлические удары;

БРС, способные выдерживать перепады давления в системе

Соединения данного типа рассчитаны на максимальное давление в 700 Бар. В комплект БРС могут входить дополнительные элементы, например, заглушки.

БРС дополненные заглушками

Не рекомендуется устанавливать быстросъемные соединения, не подходящие по давлению рабочей среды. При использовании БРС с малым запасом мощности соединение быстро выедет из строя, а использование БРС с заведомо большей мощностью не оправдано с экономической точки зрения.

Разновидности БРС в зависимости от материала

Для изготовления быстросъемных соединений используется множество различных материалов:

• металлы, такие как латунь, медь, алюминий, нержавеющая сталь и так далее;
• полимеры: полипропилен, полиимид, ПВДФ и так далее.

Пластиковое быстроразъемное соединение

Для придания фитингам дополнительной прочности и устойчивости к коррозии применяются такие способы обработки исходного материала, как хромирование, анодирование, гальванизация, никелирование и так далее.

Для изготовления уплотнителей, расположенных внутри быстросъемного фитинга применяются:

• эластомеры, изготовленные на основе каучука;
• фторэластомеры;
• EPDM (уплотнительные материалы, основой для которых является смесь этилена и пропилена).

Преимущества и недостатки БРС

Как и все изделия, быстроразъемные соединения для воды имеют свои плюсы и минусы. Вначале рассмотрим плюсы данных конструкций:

• широта распространения и выбора (быстроразъемные соединения можно без проблем купить практически в любом специализированном магазине);
• относительно небольшая цена позволяет покупать их для бытового использования;
• позволяют обеспечить высокие показатели герметичности стыка;
• БРС благодаря своим конструктивным особенностям легко монтировать и демонтировать;
• БРС многоразовые изделия;
• Сохраняют свои свойства в течение долгого использования.

К минусам можно отнести:

• при использовании комбинации деталей БРС от разных производителей, с конструкции снимается гарантия;
• 20% подобных конструкций делается без возможности взаимозамены.

Поэтому помните, что быстросъемные соединения тоже требуют тщательной проверки и отбора.

Рекомендации по выбору

Широкий ассортимент быстросъемных изделий вводит в замешательство обывателя. Большая часть коннекторов взаимозаменяемы. Если изделие выбирается для поливочных целей на даче-огороде, можно рассмотреть недорогие экземпляры из пластика или с оцинкованным напылением. Соединение для шлангов водонапорного типа может быть и резьбовым, и обжимным. Метод сборки деталей требует технических навыков.

Чтобы БРС были действительно качественными, необязательно приобретать дорогие нержавеющие элементы из металла. Пластиковые изделия тоже будут отвечать всем требованиям безопасности, особенно если окажутся фирменными, заводского производства. Кустарные переходники обычно легко приходят в негодность, из-за чего может произойти разлив, хорошо, если только воды

При сборке систем, транспортирующих токсичные вещества, важно не допустить их разгерметизации, к которой могут привести соединители кустарного производства

О том, как выбрать быстросъемные соединения для шлангов, смотрите в следующем видео.

Шланговый быстросъемный фитинг для воды

Шланги широко применяют как на различных предприятиях, так и в быту. Их делают из разнообразных материалов: поливинилхлорид (ПВХ), резина, силикон и прочие. При помощи шлангов присоединяются пневмоинструменты, кроме того они применяются для гидравлических конструкций. В бытовой сфере с их помощью осуществляется полив.

Стоит запомнить! Быстросъемные соединения для разнообразных шлангов позволяют ускорить и упростить их сборку, порой соединение делается на ходу (с включенной водой). Это довольно удобно и позволяет сэкономить огромное количество времени и сил, а также даст возможность собрать систему для полива в процессе работы, благодаря чему можно будет откорректировать при необходимости ее конфигурацию.

Быстросъемный штуцер для шлангов дает возможность осуществить монтаж шланга, удлинить или состыковать его с насосом. Диаметры подобных соединительных изделий варьируются от12 до 150 мм.

Необходимо помнить, что надежность изделия не зависит от его цены. Конечно, при покупке лучше ориентироваться на известных производителей. Но это не дает 100% гарантии, что данная конструкция не подделка или в ней отсутствуют бракованные детали. Поэтому во время приобретения быстроразъемного соединения нужно тщательно изучить его визуально, кроме этого, также внимательно перечитать предлагающиеся к нему сертификаты.

Типы быстросъемных элементов в зависимости от рабочего давления системы

Исходя из рабочего давления, быстросъемы для шлангов делятся на четыре типа. Для соединения шлангов в системе с низким рабочим давлением используются фитинговые соединения ISO-A. Благодаря наличию клапанов в виде конуса при циркуляции среды внутри магистрали не создается препятствий.

Широкий спектр применения имеют быстросъемы для шлангов воды или воздуха FIRG. У конструкции в закрытом состоянии нет выступающих частей. Клапаны имеют дисковое исполнение, вследствие чего в системе не создается лишнее сопротивление. Здесь также исключается вероятность попадания воздуха внутрь магистрали или утечка жидкости.

В системе с низким рабочим давлением используются фитинговые соединения ISO-A

Для системы с рабочим давлением 110-300 Бар используются быстросъемные соединения TGW. Они оснащены специальными защитными заглушками из пластика и металла, препятствующими утечке рабочей среды. Такие быстросъемы для шланга 1 дюйм и изделия большего диаметра способны выдержать импульсивные нагрузки и гидроудары. Для отечественного мобильного гидроинструмента целесообразно применять быстросъемники типа НРА, рассчитанные на рабочее давление до 700 Бар.

Другие варианты быстросъемных соединений для шлангов

Быстросъемы для воздушных шлангов представляют собой соединительные трубчатые элементы, имеющие односторонний клапан и резьбу (наружную или внутреннюю). Отличаются такие фитинги также наличием «елочки», которая располагается с одной стороны, а с другой находится муфта.

Быстросъемы для воздушных шлангов имеют односторонний клапан и резьбу

Штуцер с «елочкой» может быть приварным, двойным, а также без шестигранника. К нему присоединяется шланг. Штуцер изготавливается из стали, латуни, меди или резины.

Элементом нового поколения является быстросъемное соединение для воздуха с двухкомпонентным пневматическим разъемом со специальным предохранителем. Штуцер выполняется из металла, а корпус – из композитного материала, благодаря чему обеспечивается комфортность использования фитинга и длительный период эксплуатации. Он способен стравить кислород в процессе остановки пневмоинструмента. Включается фиксатор обычной клавишей. Одноразовое нажатие приведет к стравливанию кислорода, а повторное – к отсоединению инструмента.

Быстросъемы для газового шланга оснащены самозапирающимся элементом в виде розетки с обратным клапаном и размыкающей частью – штекером. Фитинг подсоединяется к подающему шлангу через розетку, а штекером – к другому элементу. При отключении происходит запирание магистрали, что не требует сброса давления в системе до момента следующего подключения.

Быстросъемы для газового шланга оснащены самозапирающимся элементом

Особенности и виды быстроразъемных коннекторов

Большая часть быстросъемных или быстроразъемных соединений представлена конструкциями, сделанными согласно ISO нормативам. У быстросъемных соединений есть весьма полезное качество – взаимозаменяемость. Это говорит о том, что детали одной конструкции могут быть изготовлены разными производителями из различных стран мира.

Материалы, из которых делаются БРС, бывают самыми разнообразными:

• нержавейка;
• легированная сталь;
• алюминий;
• бронзовый сплав;
• титан и его сплавы;
• сплавы других металлов;
• разнообразные полимеры.

На срок службы БРС влияет ряд факторов, которые необходимо учитывать во время выбора изделия:

• тип рабочей среды (вода, масло, кислота);
• давление в магистралях;
• максимальная и минимальная температуры носителя;
• окружающая среда (влажность, количество осадков, низкая или высокая температуры воздуха).

Чтобы улучшит качество конструкции, его обычно дополнительно обрабатывают антикоррозийным покрытием. Есть следующие способы нанесения защиты на детали:

• хромирование;
• никелирование;
• гальванизация;
• разнообразные твердые нанесения.

Широкий спектр одинаковых фитингов дает возможность соединять не только одинаковые трубы, но и изделия которые изготовлены из разных материалов.

Виды БРС по давлению:

1. Быстросъёмные шланговые соединения ISO-A. Отлично впишется в систему шлангов, в которой низкое рабочее давление. В тоже время он не создает препятствий для циркуляции внутри системы. Клапаны в нем выполнены в форме конуса.
2. FIRG. Данные клапаны отлично впишутся в систему широкого спектра. В закрытом состоянии эта конструкция не имеет выступающих частей. Клапаны в конструкции дисковой формы. Благодаря им, в системе не создается лишнего сопротивления, а также исключают возможность попадания в систему воздуха и утечку рабочей жидкости.
3. TGW. Такие соединения идеально подходят системам, чье рабочее давление составляет от 300 до 1100 Бар. Как и другие быстросъемные соединения, они позволяют предотвратить попадание в систему воздуха и утечку рабочей жидкости. В качестве комплектующих элементов к ним могут идти заглушки для защиты из металла и пластика. Подобные соединения могут выдерживать гидроудары и импульсные нагрузки.
4. НРА. Данные соединения применяются для отечественных мобильных гидроинструментов. Они могут выдерживать давление до 700 бар. Также как БРС типа ЕПУ, они устойчивы к гидроударам и импульсным нагрузкам.

По количеству и расположению клапанов БРС делятся на три основных группы:

• со свободным проходом (не оснащены клапанами);
• с клапаном на одной стороне;
• с клапаном с обеих сторон.

У изделий с быстрой фиксацией рукавов есть удобный защелкивающий механизм. Установка подобных БРС отличается простотой, и такое соединение отлично фиксирует трубки.

В наше время данные изделия отличаются достаточно широким спектром ассортимента, что дает возможность выбрать БРС  для конкретной ситуации. Сейчас можно приобрести быстросъемное соединение нескольких видов:

• БРС, оборудованные фиксирующим клином;
• кулачковые приспособления (Camlock);
• конструкции европейского производства(BAUER и Perrot);
• соединения ISO, имеющие в своей конструкции клапан конической формы.

БРС могут состыковывать гибкие шланги либо пластмассовые и металлические трубопроводы. Быстроразъемные фитинги для разнообразных трубопроводов бывают сделаны в различных исполнениях: муфты, тройники, крестовины и прочее. Подобное соединение делается при помощи специального приспособления для зажима – цанги.

Быстроразъемные цанговые соединения помогают произвести быструю установку и демонтаж трубопровода. Одной из главных особенностей такого соединения является то, что благодаря ему можно осуществить переход на резьбу.

Тонкости использования

Подключение шлангов лучше всего производить при помощи подручных инструментов. Резиновая трубка присоединяется к источнику воды хомутом. Лишний вентиль увеличит вес садовой конструкции. Другой конец трубки можно соединить с разветвителем, который будет быстро пускать/блокировать напор.

Если шланг обычный садовый, без резьбы, его можно дооборудовать специальным переходником под коннектор, который имеет резиновый или гофрированный штуцер. К этому разветвителю можно подключить любой шланг с коннектором и выполнить разводку целой системы для полива огорода.

Кроме садовых шлангов, использование коннекторов допускается в быту, например, для подключения стиральной машинки.

Ситуацию можно исправить при помощи качественного быстросъемного соединения. Наконечники у отводов стиральной машинки чаще пластиковые. Внутрь его просто заводится подходящий отрезок трубы по внешнему диаметру. К нему фиксируется резиновый наконечник, а вся конструкция закрепляется хомутами.

Наращивание шланга тоже легко выполнить быстросъемными соединителями.

При помощи коннекторов можно улучшить обычный кухонный кран, присоединив к нему разбрызгиватель с быстросъемным соединителем. Выбирая разбрызгиватели, следует учитывать, что изделия комплектуются коннектором «мама», значит, второе устройство соединения, которое будет цепляться к крану, должно быть типа «папа».

Еще один момент следует учесть при выборе соединителей: изделия одинакового размера и предназначения, но разных производителей могут не подойти друг к другу. Фитинги следует использовать только после прочтения инструкции. Монтаж можно обеспечить и своими руками, главное, чтобы работы были аккуратными и качественными.

О том, что такое быстросъемные соединители шлангов, смотрите в видео ниже.

Технология монтажа

Чтобы соединить при помощи быстросъемного соединения, например, шланги для воды, необходимо:

1. соединение быстросъемного соединения со шлангами, трубами или кранами. Как правило, для соединения БРС применяются резьбовой или обжимной методы;

Крепление БРС к поливочному шлангу

1. для соединения частей БРС между собой необходимо отжать стопорную втулку (фиксирующий механизм), которая расположена на муфте. Затем вставить ниппель в муфту и плавно опустить втулку.

Схема монтажа и разбора соединения представлена на видео.

В последнее время появился новый тип быстросъемного соединения, который имеет автоматическую фиксацию. При монтаже такого устройства не требуется отжимать стопорную втулку, а достаточно только соединить элементы БС между собой.

Разновидности и их характеристики

Обычный соединитель имеет различия в типе разъема. Они бывают следующими. Камлоки – самоблокирующийся механизм кулачкового действия. Это разностороннее быстросъемное соединение, которое обеспечивает быстрое подключение рукава к емкости, нескольких гибких подводок вместе. Кулачковый механизм обеспечивает стойкость к вибрациям без каких-либо дополнительных закрепительных элементов.

DRYLOK – быстросъем для подключения гибких подводок, перекачивающих сухие вещества. Соединение включает рычажной вентиль, который открывает или закрывает магистраль одним движением. Элемент используется в магистралях, по которым передаются вредные вещества: кислота, растворители, нефть. DRYLOK предотвращает непредвиденные разливы, снижает риск потерь из-за непредвиденно высокого давления в трубах. KAMVALOK – промышленный тип соединителя, используется при транспортировке лаков, клеев, красок, разных кислот.

Муфта и ниппель являются двумя основными составными частями изделия. Детали еще называют «мама», «папа». Конструкционные особенности «мамы» включают:

• корпус;
• зажим-фиксатор;
• поворотный вентиль;
• стыковое кольцо;
• уплотняющее кольцо;
• соединительный адаптер.

Конструкция обычного «папы» выглядит следующим образом:

• корпус;
• полуоборотный вентиль;
• присоединительная деталь;
• уплотняющее кольцо.

Ассортимент изделий имеет разнообразные размеры. Переходники фитинги, хомуты разделяются по материалу изготовления:

• разные варианты БС 1/2» из ПВХ;
• из ПВХ с оцинковкой;
• латунные;
• латунные с обрезиненной поверхностью.

Если быстросъемы для водопроводов состоят из нескольких деталей, то элементы для пневматики представляют собой единый цельный экземпляр. Установка таких фитингов состоит в том, что шланг помещается в устройство, его внутри захватывает пружинистая и разрезная втулка, которая герметизирует подводку. Чтобы извлечь шланг, достаточно нажать на фиксирующее кольцо. Даже если цельные фитинги пластиковые, они не теряют герметичности даже при многочисленных подсоединениях.

Элементы бывают не только прямые, но и угловые, а также трех-, четырехсторонние. Ниппель для пневмосистем – это соединительный трубчатый элемент с односторонним клапаном и резьбой, которая может быть как внутри, так и снаружи. Изделия отличаются елочкой, которая есть только с одной стороны, а также муфтой, имеющейся в другой части. Пневматический разъем может быть двухкомпонентным. Это уникальная конструкция нового поколения. Деталь имеет специальный предохранитель. Он стравливает кислород в процессе остановки пневматического инструмента. Фиксатор включается обычной клавишей.

Изделие двухкомпонентное – штуцер металлический, а корпус из композитного материала. Такое решение обеспечивает долгий срок службы изделия и повышает комфортность использования. Большинство современных быстросъемных соединений доступны по стоимости и имеют положительные характеристики. Правильно выбранные разъемы выдерживают необходимые нагрузки, обеспечивают безопасность при эксплуатации.

Виды

Основное качество всех видов быстросъемных коннекторов – взаимозаменяемость. Пластиковые переходники для поливочных целей могут использоваться самые разные.

Один из самых популярных видов креплений элементов в различных сферах – байонетное соединение. Оно универсальное и быстровыполнямое. Обычно достаточно осевого поворота или перемещения вокруг оси одной части относительно другой. Само обозначение «байонет» переводится как «штык» и является действующим обозначением крепления штыка к стрелковому оружию.

Байонетным способом соединяются детали в электричестве, в основном высокочастотные разъемы. Байонетным соединением крепятся все пожарные рукава. Оно же используется для быстрого крепления объектива к фотоаппарату. Этот механический рычаг вытеснил многие резьбовые соединения, которые применялись раньше, например, в железнодорожной и автомобильной сферах.

Пластмассовый или латунный штуцер – это изделие, на одном из концов которого присутствует внутренняя или наружная резьба, а на другом есть «елочка», на которую надевается шланг.

Виды штуцеров с «елочкой» подразделяются на:

• приварные;
• без шестигранника;
• двойной (елочка-елочка).

Эта соединительная деталь предназначена для крепления шлангов для полива, пищевых рукавов к оборудованию или к системе трубопроводов в целом. Штуцер бывает стальной (из черной либо нержавеющей основы), латунный, медный и из прочих металлов, например ПНД, или резиновый.

Samsung Galaxy A6+ 32GB

Когда Galaxy A6+ появился, многие посчитали, что его стартовая стоимость прилично завышена. Но прошло время и девайс подешевел. Мы считаем, что за текущую цену это очень даже неплохое предложение.

Отмечается: отличный 6-дюймовый широкоформатный AMOLED-дисплей, высокое качество изготовления и материалов (корпус металлический), неплохая двойная тыловая камера, позволяющая получать хорошие снимки днем, добротная фронтальная камера, неплохой звук как в наушниках, так и из динамика. Время автономной работы нормальное — чудес ждать не стоит.

Диагональ экрана: 6 дюймов

Разрешение экрана: 2220×1080

Вес: 168 г

Количество SIM-карт: 2

Процессор: Qualcomm Snapdragon 450

Объем памяти: 32 Гб

Объем ОЗУ: 3 Гб

Емкость аккумулятора: 3500 мАч

Тыловая камера: двойная 16/5 МП

Фронтальная камера: 24 МП

Поддержка карт памяти: есть

Сферы использования быстросъемных соединительных фитингов

Быстросъемные соединения широко используются для бытовых нужд, а именно в поливочных работах. Наличие таких элементов упрощает сборку, при этом не требуется отключать воду. Быстросъемы для гидравлических шлангов позволяют подключить шланги к насосам, дождевателям и прочим элементам для полива. Их также применяют для разветвления сетей. Для бытовых нужд достаточно простых изделий из пластмассы, которые характеризуются широкой функциональностью. Они обычно состоят из нескольких элементов. Некоторые фитинги оснащены запирающим механизмом или опцией «автостоп».

Фитинг: конструктивные элементы для пластиковых труб (прочитать подробнее)

Быстросъемы для поливочных шлангов хорошо взаимодействуют с различными насадками для полива. Они также обеспечивают защиту шланга от перегиба. Широкое применение получили изделия из ударопрочной пластмассы с оцинкованным покрытием. Они более удобны в работе, поскольку являются менее скользкими.

Фитинги широко используют в производственных цехах при монтаже гидравлических систем. С их помощью можно удлинить гибкий шланг, обеспечив перемещение оборудования на другое место. Существуют также быстросъемы для пневмоинструмента. Такие фитинги выполняются из ударопрочной стали с защитным коррозионным слоем. Они представлены цельными экземплярами. При их стыковке шланг вставляется в устройство. Внутри его захватывает резная пружинистая втулка, создающая герметичность подводки. Для извлечения шланга необходимо надавить на фиксирующее кольцо.

Различные материалы изготовления позволяют применять быстросъемы как в быту, так и в промышленности.Обратите внимание! При выборе быстросъемных соединений для конкретной сферы должно быть обеспечено соответствие диаметров, размеров и значения рабочего давления для всех элементов системы.

Быстросъемные соединения нашли свое применение при монтаже магистралей специального назначения в металлургической, химической и горнодобывающей отраслях. Их часто используют при строительстве водного, железнодорожного или автомобильного транспорта и сборке медицинской аппаратуры.
