Самовсасывающий насос для воды: какой выбрать и как правильно установить?

Особенности наружных насосов

Забор жидкости происходит гибким рукавов. Таким способом возможна откачка жидкости до  одиннадцати метров глубиной. Причем допустимо нахождение в воде крупных частиц до десяти  миллиметров.

Конструкция агрегата центробежного типа

Агрегат имеет насосную камеру и моторный отсек. Ротором(валом) происходит соединение  рабочего отсека и двигателя. На вале расположены колеса, имеющие лопатки, предназначенные  для перекачивания жидкости и поддержания высокого давления линии.
Такой насос прост в установке. В основном корпус выполняется из полимера или нержавеющей  стали.

Производителями данных насосов являются такие мировые бренды, как Gardena, Pedrollo,  Karcher,  Dab.  Также имеются  и отечественные  производители — Джилекс и  Спрут. Самой  популярной  маркой  приборов  для выкачивания грязной  воды является Pedrollo Pkm60.  Эта модель  способна  поддерживать  давление до сорока  метров, а также  перекачивать  за  1 ч до двух тысяч литров воды. Оснащен чугунным корпусом.

Также следует выделить насос OPTIMA JET 80S-PL, зарекомендовавший себя среди собственников  загородных домов как лучший. Выполнение корпуса стальное, обладает мощностью до восемьсот  ватт. Удерживает давление на расстоянии до тридцати трех метров. Способен перекачивать воды до 3 куб. м/час.

Центробежные агрегаты

Выделяют такие марки погружных насосов Aquatica, Grudfos, Джилекс, Metabo, Sturm.

Самым распространенным можно назвать насос Aosta AB SMP 400SS DO, обладающий  мощностью до четырехсот ватт. В агрегате имеется вспомогательный нагнетательный штуцер.  Автоматизированная работа происходит за счет поплавочного коммутатора. Может работать на  глубине до пяти метров. Выдерживает давление воды на дистанции до десяти метров. Способен  перекачивать жидкости до 298л/мин.

Также можно выделить отечественный насос Дренажник 200/25, выпускаемого компанией  Джилекс.

Вибрационные агрегаты

Производят перекачку жидкости посредством осциллирующих движений  резонатора. Центробежные аппараты представлены динамическими аппаратами, а вибрационные   объемными приборами.

При этом происходит расширение рабочей камеры, и посредством  вакуума втягивается вода. При сужении камеры происходит выталкивание жидкости в трубу и  закрытие входа с помощью инверсного вентиля. Таким образом, обеспечивается подача воды без  рывков. По производительным способностям данный вид уступает центробежному.

Водные насосы как погружного, так и поверхностного типа достаточно дорогостоящие. Так  для периодического использования не всегда целесообразно приобретать дорогой электрический  насос. Лучшим вариантом здесь будет приобретение ручного насоса. Это устройство выполнено по  типу пневматического ручного насоса. Здесь поршень представляет рабочий орган.

При поднятии ручки наверх, происходит подтягивание штока и цилиндра. При этом камера  наполняется разреженным воздухом и вода начинает всасываться. При поворачивании ручки к низу, происходит повышение давления и жидкостью перекрывается вентиль во всасывающем отверстии и  вся вода под давлением выводится через трубу.

Естественно, по функциональным характеристикам прибор ручного типа не может конкурировать с  электрическими аппаратами, но по легкой эксплуатации может поспорить с электроприводными  моделями.

Нормативы и правила

Есть два основных документа, содержащих нормы и правила по монтажу электрической проводки в каркасном доме:

1. ПУЭ, или «План устройства электроустановок». «Азбука» для электриков.
2. СП, или «Свод правил», в котором подробно описывается электропроводка в каркасном доме.

При изучении этих документов можно наткнуться на несколько нестыковок и противоречивых советов. Например, в ПУЭ уверяют, что скрытую проводку в каркасных домах нужно прятать в металлических трубах, поскольку гофры и металлорукава не обеспечивают должного уровня безопасности. А вот авторы СП не были столь категоричны, разрешив протягивать кабель прямо внутри стен и перегородок без необходимости прятать в трубы. Однако в «Своде правил» указано, что провод должен иметь качественную изоляцию из материалов, не поддерживающих горение. Таковыми являются NYM и ВВГнг.

Прокладка кабеля в металлических трубах

Именно из-за подобных разногласий в начале статьи мы рекомендовали вам обратиться к профессиональным специалистам. Воспользуйтесь хотя бы их консультацией. Будет не лишним пообщаться с представителем МЧС.

Какой насос лучше выбрать

Потребители в своем большинстве отдают предпочтение насосам центробежного типа, поскольку те работают совершенно бесшумно и удобны в эксплуатации и могут быть установлены даже в жилом доме. Но подобные насосы уступают вихревым по производительности и глубине выкачки воды.

В принципе, если речь идет о небольшом домашнем хозяйстве или необходимости обеспечения водой обычного жилого дома, такое устройство отлично подойдет.

Если вода требуется в достаточно больших объемах или же поблизости расположен труднодоступный/заиленный водоем, лучше отдать предпочтение вихревому насосу, который, кстати говоря, отличается более приемлемой ценой и компактными размерами. Но, помним: монтировать его можно лишь вдалеке от жилого дома.

Опытные пользователи советуют при выборе подходящей модели не акцентировать внимание на ценовых показателях, а учитывать, скорее, его функциональные характеристики. Удачных покупок!

Виды декоративных раскладок

Разводка

При любом типе проводки осуществляется разводка кабеля для выключателей, розеток и электроприборов. Все соединения выполняются внутри распределительных коробов с использованием переходников. Основные правила этого процесса заключаются в следующем:

при параллельном размещении двух или более проводов важно обеспечить расстояние между ними или изолировать элементы с помощью трубки;
нулевые провода или заземление крепятся к приборам соединением болтового типа;
при организации любой проводки следует избегать соприкосновения кабеля с металлическими деталями конструкций.

Для подключения особенно мощных приборов стоит использовать стабилизатор. Процедура подключения розеток и выключателей будет гораздо более простой, если разделить элементы на группы соответственно помещениям в доме.

Видеорекомендации

Процесс создания электропроводки в каркасном доме требует учёта индивидуальных особенностей конструкции. Не существует универсальных рекомендации единого порядка действия. Основные норма и правила, качественные материалы и обеспечение безопасности являются принципами обустройства электропроводки. Интересные рекомендации можно найти в видеороликах.

Скрытую проводку обустраивают после укладки утеплителя и гидроизоляции для стен и всех поверхностей. И также этот тип проводки обладает особенностями, о которых расскажет видеоролик.

Обустройство электропроводки в каркасном доме любой площади и конструкции требует повышенного внимания. Обусловлено это тем, что в таком жилом пространстве необходима организация безопасной системы, которая эффективна в работе. Основные правила монтажа и размещения элементов электросистемы позволяют создать долговечный и надёжный энергокомплекс.

Обзор моделей и производителей

Подбор оборудования начинается с осмотра, сколько стоит та или иная модель

Но важно обращать внимание и на производителя. Вот несколько вариантов оборудования для выкачки/откачки воды, которое пользуется заслуженной популярностью:

1. Водомет – оборудование, предназначенное для откачки потоков из колодца/скважины. Пропускная способность нерастворимых вкраплений малая, цена от 80 $
2. Малыш – конструкция, идеально подходящая для дачных участков. Невысокая производительность сказывается на малой цене (от $ 40).
3. Ручеек — прибор для подачи воды из колодцев и скважин средней глубины. Неприхотливость к проценту загрязнений, отличные эксплуатационные качества, простота монтажа и легкость прибора дополняются невысокой стоимостью (от $ 30), но вот продолжительность эксплуатации составляет не более 3-5 лет.
4. Модельный ряд Джилекс – оборудование, предназначенное для бытового применения как в системах водоснабжения, так и для канализации. Отличные практические качества, работа с разными глубинами, неприхотливость к загрязнениям, очень долгий срок эксплуатации и хорошая ремонтопригодность – явные плюсы марки. Стоимость оборудования от 200 $
5. Беламос – модели используются для подачи чистой питьевой воды и полива. Имеют встроенный блок управления, что облегчает пользование агрегатами, и могут работать в ручном, автоматическом режиме и по расписанию. Также есть фильтр для улучшения качества подаваемого потока, защита от перегрузок, производительность до 2800 л/час, глубина подачи до 8 метров. Цена от 150 $
6. Gardena – марка оборудования повышенной надежности. Универсальные приборы способны справляться с подачей жидкости без перебоев на высокие этажи, использоваться для полива и при этом неприхотливы к загрязнениям, так как оснащены качественным фильтром. Мощность до 4000 л/час, готовность к эксплуатации сразу после покупки, наличие 2-х выходов для шланга (для полива и подачи питьевой воды), низкий шумовой порог и дренажная трубка для сливания жидкости добавляют плюсов прибору. Цена от 120 $
7. Водолей – идеальный насос для скважин до 45 метров глубины. Надежность агрегата подтверждается исполнением деталей из латуни и нержавеющей стали, есть тепловое реле, а также полная неподверженность перепадам подачи питания (снизится производительность, а прибор не сломается). Бесшумная работа также плюс, но использовать агрегат лучше на чистых потоках. Цена от 120 $
8. Вихрь – насосы для глубоких скважин (от 60 метров). Хромированные детали, прочный корпус, напор до 100 метров и цена от $ 100 – плюсы агрегата. А вот потребление энергии до 1100 Вт – недостаток. Однако, наличие функций защиты от перегрева, плавный ход, большой напор, качественная сборка превышают недостатки.

Все представленные модели от российского производителя обладают уникальными особенностями – они адаптированы под перебои подачи питания, отличаются стойкостью к механическому воздействию и просты в установке. Для пользователей, предпочитающих более дорогие агрегаты, есть альтернативные варианты:

• Модельный ряд Grundfos – предложение от германских производителей. Компания занимается выпуском оборудования для подачи и выкачки жидкостей из колодцев, скважин, резервуаров. Приборы оснащены датчиками перегрева, перегрузки, защитой от сухого хода и перепадов напряжения. Подобный функционал значительно продляет сроки эксплуатации приборов, но поднимает цену до $ 150. Однако сколько бы ни стоили агрегаты, они заслуживают своей цены – марка, по мнению потребителей, считается лидером в своей области.
• Unipump – марка оборудования, показанная для применения на скважинах с повышенным содержанием нерастворимых вкраплений (до 100 г/куб). Высота подачи до 52 метров, производительность до 4,8 м3/час. Имеется защита от перегрева, плавный пуск, работа в автоматическом режиме, но придется быть осторожными в пользовании, если жидкость отличается повышенной жесткостью. Цена от $ 110, экономичность и бесшумность – плюсы, а вот слабый сетевой привод – минус оборудования.

Предварительный анализ потребностей, конструкции источника водозабора, определение длины подачи потока и функциональных особенностей водоснабжения позволит не только выбрать прибор хорошего качества, но и правильно определить, сколько именно насосов потребуется для бесперебойного обеспечения водой дома, хозяйства или дачного загородного участка.

Популярные бренды

Владельцы дачных участков и загородных домов с автономным водоснабжением из неглубокой скважины или колодца часто предпочитают поверхностные насосы погружным из-за простоты их обслуживания. Поэтому им небезынтересно будет узнать, какие самовсасывающие модели насосов заслужили хорошую репутацию своей надежностью, долговечностью и эксплуатационными характеристиками.

Начнем с отечественных марок:

Калибр НБЦ – это один из самых недорогих агрегатов в ряду самовсасывающих насосов, отличающийся при этом внушительными характеристиками: он способен давать до 80 литров воды в минуту, качая её с девятиметровой глубины. Есть модели со встроенным эжектором и без него. Но именно это оборудование подтверждает правило: скупой платит дважды. По отзывам владельцев, средний срок его службы всего три года.

Калибр НБЦ – S80

Насосы самовсасывающие ОНЦс могут использоваться как в пищевой промышленности для откачки жидкостей из цистерн, так и в системе водоснабжения загородного дома из источника с динамическим уровнем воды не более 8 метров. В зависимости от модели, могут создавать напор от 15 до 55 метров и подавать от 3 до 80 кубометров воды в час. Но мобильными их назвать трудно, так как вес самой малогабаритной модели составляет 20 кг.

ОНЦс 6,3/30К-2,2/2

Пока российские потребители, ценящие надежность, долговечность и качество водоподъемного оборудования, предпочитают покупать насосы европейских производителей. К самым популярным маркам можно отнести:

Wilo (см. Насосы Wilo: технические характеристики) – насосное оборудование известной немецкой компании. Длительный срок эксплуатации ему обеспечивает качественная сборка, использование высокопрочных и устойчивых к коррозии материалов, а также оснащенность автоматикой, защищающей насосы от перегрева и работы на холостом ходу. При этом среди большого ассортимента самовсасывающих агрегатов можно найти и весьма недорогие бытовые модели, и установки для коммунального и промышленного применения. Например, цена представленного ниже агрегата всего около 10 тысяч рублей, и прослужит он не менее 10 лет.

WILO JET WJ 202 с максимальной подачей до 4,5 м3/ч

Насосы Grundfos серии JP представлены несколькими моделями разной мощности и предназначены для обустройства поливочных и водопроводных бытовых систем. Основные рабочие детали изготавливаются из нержавейщей стали и прочных современных композитных материалов. Глубина их всасывания 8 метров, создаваемый напор достигает 50 метров, максимальная производительность 5 м3/ч. Стоимость выше, чем у аналогичных моделей Вило (18-25 тысяч рублей), но и гарантированный срок службы 15 лет.

Одноступенчатый самовсасывающий центробежный насос JP от Grundfos

Корпуса итальянских насосов Pedrollo серии JSWm изготавливаются из чугуна с антикоррозийным покрытием, а вал и крыльчатка из нержавеющей стали, хотя по заказу рабочее колесо может быть сделано и из технополимеров. Устойчивые к коррозии материалы обеспечивают долгую и надежную работу устройств этой марки, позволяя им работать в длительном режиме без технических перерывов. Высота всасывания эжекторных насосов составляет 9 метров, максимальный напор в зависимости от модели 35-48 метров, производительность до 60 м3/ч. Инструкция допускает их использование не только в источниках с чистой водой, но и в открытых водоемах. Цена оборудования довольно высока и составляет в среднем 25 тысяч рублей.

Самовсасывающий эжекторный насос Педролло

Другой итальянский бренд Calpeda известен чуть менее остальных, но и его насосы находят все больше поклонников на отечественном рынке. В первую очередь это касается агрегатов серий МХ и MG, обладающих максимальной для самовсасывающих насосов глубиной подачи, достигающей 9,5-10 метров. А устройства серии Calpeda А с открытым рабочим колесом могут перекачивать даже загрязненную воду с нерастворенными примесями диаметром до 10 мм. Они применяются для откачки воды из бассейнов, канав, затопленных помещений, используются как в быту, так и в сельском и коммунальном хозяйстве. Стоимость – от 16 тысяч рублей.

Универсальный агрегат Calpeda MXH

Строение насосной станции

Если вам нужен насос только для полива, то для введения его в эксплуатацию вам нужен будет он сам, вводная и выходная магистрали, обратный клапан и система контролирующая расход воды — краны, дождеватели. Если система предназначена для организации водоснабжения коттеджа, то составных частей будет больше. В этой главе мы назовем основные из них и опишем их назначение. Комплект такого оборудования называется насосной станцией.

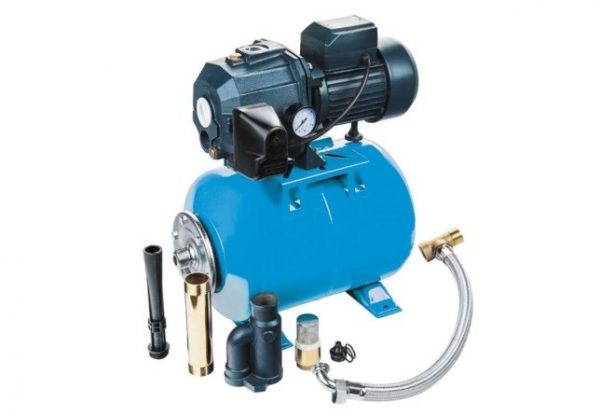

Насосная станция до установки

Таблица 1. Составные части насосной станции

Деталь, фотоОписание

Гидроаккумулятор

В системе обязательно должен быть установлен гидроаккумулятор, назначение которого — контролировать плавные изменения давления. Внутри такого бака установлена разделительная мембрана, с одной стороны от корой находится сжатый воздух, а с другой вода, подаваемая от насоса. Мембрана эластичная, поэтому помогает воздуху давить на воду. При запуске насоса он создает внутри бака его рабочее давление, которое обычно составляет 2-5 Бар. При его достижении агрегат отключается. Если открыть кран для водоразбора, мембрана начнет толкать воду в трубы. При расходе воды, давление в баке будет падать, пока не достигнет нижней отметки. В этот момент автоматика запускает насос снова.
Если бы бака не было в цепочке, то насос бы постоянно включался и выключался, так как максимальное давление в трубах достигается быстро даже при открытых кранах. Это привело бы к ускоренному выходу электромотора из строя

Выходная труба насоса

Обычно это гибкая подводка, которая соединяет сам насос с гидроаккумулятором. Ее аналог можно увидеть на любом кухонном смесители. Изделие усилено оплеткой из стальной проволоки

Подсоединяется оно к оборудованию за счет резьбовых соединений.
Важно! Диаметр этой трубки не должен быть меньше диаметра выходного патрубка насоса и входного у мембранного бака.
Сам бак соединяется с системой водопровода напрямую, сразу к трубам, либо же той же гибкой подводкой

Пример жесткой всасывающей магистрали

Подающая магистраль опускается прямиком в скважину. Выполнена она может быть из гибкого шланга или из труб, металлических или полимерных

На конце магистрали устанавливается фильтрующий элемент и обратный клапан, которые не дает воде из системы стекать обратно в колодец. Длина труб рассчитывается таким образом, чтобы они не доставали до дна скважины, но при этом были погружены в воду на несколько метров. Если не выполнить первое условие, в систему будет попадать много песка и прочих включений. Второе – при длительной расходе воды, ее уровень в колодце может упасть, и в насос пройдет воздух. Работа в «сухом» режиме чревата поломками

Обратный клапан с фильтром

Перед вами обратный клапан. В принципе, мы уже описали его назначение, повторяться не станем.

Фильтры и арматура

Фильтры и различная арматура могут не являться частью насосной станции, но в общей системе подачи воды, они важны. Сюда можно причислить различные системы очистки, запорные краны, манометры для контроля давления в системе.

Поплавковый выключатель

Чтобы перестраховать себя, точнее насос, от работы без воды, в колодец погружается автоматический поплавковый выключатель, который будет останавливать работу насоса в случае падения воды ниже критического уровня. Некоторые станции имеют встроенный датчик сухого хода – им дополнительные приспособления для отключения устанавливать не требуется.

Насос работает от электричества, поэтому под него в кессон нужно вывести отдельный провод и установить розетку. Расположить ее нужно в недоступном для воды месте.

Вихревые и центробежные — сравнение и область применения

Сначала общие черты:

• максимальная глубина всасывания — 8-9 метров;
• способ установки — поверхностный;
• на всасывающем трубопроводе должна стоять труба или армированный шланг (обычный не ставить, его сплющит отрицательным давлением).

Теперь о том, в чем отличия между вихревыми и центробежными моделями. Вихревые насосы более компактные, стоят меньше, но при работе издают больше шума. Центробежные — более тихие, на выходе создают небольшое давление. Вихревые при тех же размерах крыльчатки и скорости ее вращения могут создать давление в 3-7 раз больше. Но нельзя сказать, что это их достоинство — далеко не всегда требуется большой напор на выходе. Например, он не нужен при поливе сада и огорода. Вода, подаваемая с высоким давлением просто размоет почву, обнажит корни. Потому в качестве насоса для полива лучше брать самовсасывающий насос центробежного типа.

Высокое давление на выходе может потребоваться при организации системы водоснабжения дома. Вот тут и потребуются характеристики вихревых насосов. Есть только у них один недостаток: они не могут обеспечить большой расход. Так что чаще для этих целей используют все тот же центробежный, но в паре с гидроаккумулятором. Правда, тогда это получается уже насосная станция.

Поверхностные центробежные насосы необходимо заполнять водой перед пуском

Основной недостаток поверхностных центробежных самовсасывающих насосов — необходимость заполнять их водой перед стартом. Не самое приятное занятие, которое добавляет хлопот при использовании такой помпы для полива.

Обладает ли центробежный насос способностью самовсасываниято: что такое самовсасывающий насос?

Авторы многих сайтов ошибочно причисляют к самовсасывающим насосам поверхностные и даже циркуляционные центробежные машины, которые необходимо полностью заливать жидкостью перед запуском, эти насосы не способны обеспечить самозаполнение подводящего трубопровода без использования дополнительных устройств.

Попробуем разобраться, почему большинство лопастных гидромашин не обладают самовсасыванием, и какие типы насосов обладают этой способностью. Какие насосы являются самовсасывающими?

Согласно ГОСТ 17398-72 «Насосы. Термины и определения» самовсасывающим является насос, который способен обеспечить самозаполнение подводящего трубопровода жидкостью.

Для работы самовсасвающему насосу может потребоваться небольшое количество жидкости, например, оставшееся после предыдущего запуска.

Почему центробежные насосы не обладают способностью к самовсасванию?

Частицы жидкости в центробежном насосе перемещаются от центра к периферии, а затем по отводу за счет силы инерции. Масса частиц воздуха значительно меньше массы частиц воды, поэтому они не обладают такой инерционностью. Движение частиц воздуха под действием силы инерции при вращении рабочего колеса не создается, значит воздух из всасывающего патрубка выкачиваться не будет и он не заполнится жидкостью.

Если центробежные машины не обладают способностью к самовсасыванию, то существует ли другой динамический самовсасывающий насос?

Какие динамические насосы являются самовасывающими?

Самовсасывающими являются вихревые насосы отрытого типа с глухими каналами, для работы им необходимо небольшое количество воды, оставшееся от предыдущего запуска.

Самовсасывающий вихревой насос

Всасывающий патрубок насоса соединен с каналом, через рабочее колесо жидкость поступает в канал , освобождая объем в ячейке колеса. Свободный объем заполняется воздухом из всасывающего патрубка. При вращении колеса ячейка достигает места, где канал заканчивается жидкость из канала поступает в ячейку рабочего колеса вытесняя газ. При дальнейшем движении жидкость переместится в канал, цикл повторится, вытеснив новую порцию воздуха из всасывающего патрубка в напорный.

Получается, что вихревой насос открытого типа выкачивает воздух из всасывающего патрубка, создавая в нем разряжение, в результате чего линия всасывания насоса постепенно будет заполнятся жидкостью. Этот факт позволяет считать открытые вихревые насосы самовсасывающими.

Эти насосы способны перекачивать не только воду, но и газожидкостную смесь обладают невысоким КПД, который не превышает 30%.

Самовсасывающие вихревые насосы закрытого типа

Вихревые насосы закрытого типа, способны обеспечивать самовсасывание только при наличии напорного сепарирующего колпака.

Устройство для обеспечения самовсасывания — напорный сепарирующий колпак Колпак устанавливается в линии нагнетания насоса.

При запуске в насосе должен находиться небольшой объем жидкости, достаточно воды оставшейся поле предыдущего запуска.

При вращении рабочего колеса вода в канале насоса будет активно перемешиваться с воздухом образуя газожидкостную смесь.

Проходя через профилированный канал колпака смесь закручивается жидкость отбрасывается к периферии канала, а воздух остается в центре и через трубки отводится в напорную линию. Вода из напорного колпака вновь направляется к лопастям рабочего колеса, смешиваясь с новым объемом воздуха, поступившим из всасывания.

Таким образом обеспечивается удаление воздуха из всасывающего трубопровода и заполнение его жидкостью, то есть насос работает в режиме самовсасывания.

Объемные самовсасывающие насосы

Принцип работы объемных насосов основан на изменении объема рабочей камеры. В фазе всасывания объем рабочей камеры увеличивается, в фазе нагнетания — уменьшается. Объемные машины способны перекачивать как жидкость, так и газ, в том числе создавая разряжение в линии всасывания, что обеспечивает заполнение всасывающей линии.

Существуют несколько типов объемных насосов — поршневые, винтовые, шиберные. Большинство конструкций объемных насосов предназначены для работы с гидравлическим малом, однако существуют объемные гидронасосы, предназначенные для работы на воде или эмульсии. Объемные насосы способны работать на высоком давлении, при этом их подача (по сравнению с динамическими) не велика.

Расскажите о собственном опыте, полученном в ходе откачки воды самовсасывающим насосом, поделитесь известными только вам нюансами работы. Пишите, пожалуйста, комментарии в находящемся ниже блоке. Задавайте вопросы по теме статьи.

Принцип действия и обзор вихревых моделей

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

LEO XKSm 60-1	370 Вт	40 м	40 л/мин	9 м	чугун	24$
LEO XKSm 80-1	750 Вт	70 м	60 л/мин	9 м	чугун	89$
AKO QB 60	370 Вт	30 м	28 л/мин	8 м	чугун	47$
AKO QB 70	550 Вт	45 м	40 л/мин	8 м	чугун	68 $
Pedrollo РКm 60	370 Вт	40 м	40 л/мин	8 м	чугун	77$
Pedrollo РК 65	500 Вт	55 м	50 л/мин	8 м	чугун	124$

Оформить заявку на кредит в Газпромбанке

Конструкция и виды самовсасывающих насосов

Вал насоса получает вращение от вала двигателя, как правило, посредством муфты.

При этом надежность насоса во многом зависит от того, чем уплотнено отверстие в корпусе, через которое проходит вал.

Самый современный и эффективный вариант – торцевой уплотнитель, который остается герметичным даже при вибрациях или небольших смещениях вала. Сальниковая набивка является менее надежной и сегодня применяется только в дешевых моделях.

Существуют насосы с полностью герметичным корпусом, в которых вращение нагнетательному механизму передается от двигателя посредством магнитной муфты.

По типу нагнетательного механизма самовсасывающие помпы делятся на два типа:

• центробежные;
• вихревые.

Центробежные

Внутри рабочей камеры вращается крыльчатка – колесо, состоящее из двух дисков и нескольких заключенных между ними радиальных лопаток криволинейной формы. Крыльчатка раскручивает находящуюся внутри насоса жидкость, отчего та отбрасывается от оси вращения центробежной силой.

Благодаря тому, что корпус имеет улиткообразную форму, перекачиваемая среда по ходу движения попадает в нагнетательный патрубок, а оттуда – в трубопровод.

Принцип работы самовсасывающего центробежного водяного насоса

Центробежный агрегат может иметь несколько рабочих колес. Расположены они на одном валу и вращаются совместно, но корпус устроен таким образом, что вода поступает последовательно от одного колеса к другому, так что с каждой ступенью ее энергия увеличивается.

Таким образом, общий напор многоступенчатого насоса равен сумме напоров каждой ступени.

Вихревые

Корпус как бы охватывает лопатки с двух сторон, так что они движутся внутри канала, имеющего вид замкнутого кольца.

Напорный и всасывающий патрубки соединены с этим каналом, но между собой их разделяет уплотняющий выступ.

Вращаясь, колесо заставляет вращаться и перекачиваемую среду, которая при этом под воздействием центробежных сил начинает закручиваться. Следствием этого становится образование в кольцевом канале двойного вихря – жидкость движется по винтовой траектории.

За время движения от всасывающего патрубка к нагнетательному порция жидкости несколько раз оказывается в пространстве между лопастями, получая при этом все новую и новую энергию. В результате на выходе насоса получается довольно мощный напор.

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

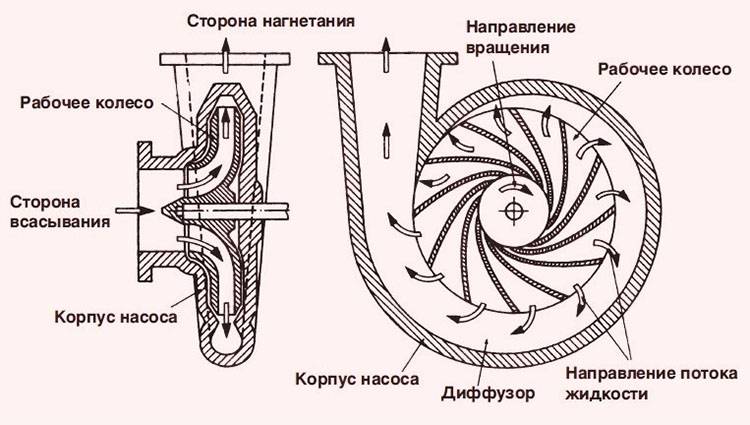

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками.  Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

https://youtube.com/watch?v=Rn-qkLkFS3s

Название	Мощность	Напор	Максимальная глубина всасывания	Производительность	Материал корпуса	Подсоединительные размеры	Цена
Калибр НБЦ-380	380 Вт	25 м	9 м	28 л/мин	чугун	1 дюйм	32$
Metabo P 3300 G	900 Вт	45 м	8 м	55 л/мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 м	8 м	50 л/мин	пластик	1 дюйм	71$
Elitech НС 400В	400Вт	35 м	8 м	40 л/мин	чугун	25 мм	42$
PATRIOT QB70	750 Вт	65 м	8 м	60 л/мин	пластик	1 дюйм	58$
Джилекс Джамбо 70/50 Ч 3700	1100 Вт	50 м	9 м (втроенный эжектор)	70 л/мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 м	65 л/мин	нержавеющая сталь	1 дюйм	125$
БЕЛАМОС XA 06	600 Вт	33 м	8 м	47 л/мин	чугун	1 дюйм	75$

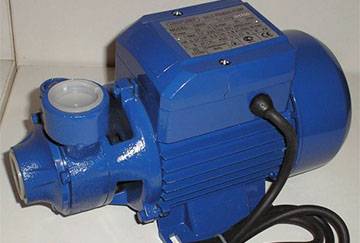

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

Название	Мощность	Напор (высота подъема)	Производительность	Глубина всасывания	Материал корпуса	Цена
LEO XKSm 60-1	370 Вт	40 м	40 л/мин	9 м	чугун	24$
LEO XKSm 80-1	750 Вт	70 м	60 л/мин	9 м	чугун	89$
AKO QB 60	370 Вт	30 м	28 л/мин	8 м	чугун	47$
AKO QB 70	550 Вт	45 м	40 л/мин	8 м	чугун	68 $
Pedrollo РКm 60	370 Вт	40 м	40 л/мин	8 м	чугун	77$
Pedrollo РК 65	500 Вт	55 м	50 л/мин	8 м	чугун	124$
