Характеристики прокладки сетей и нормативной методики вычислений

Выполнение вычислений по определению толщины теплоизоляционного слоя цилиндрических поверхностей — процесс достаточно трудоемкий и сложный

Если вы не готовы доверить его специалистам, следует запастись вниманием и терпением для получения верного результата. Самый распространенный способ расчета теплоизоляции труб — это вычисление по нормируемым показателям тепловых потерь. Дело в том, что СНиПом установлены величины потерь тепла трубопроводами разных диаметров и при различных способах их прокладки:

Дело в том, что СНиПом установлены величины потерь тепла трубопроводами разных диаметров и при различных способах их прокладки:

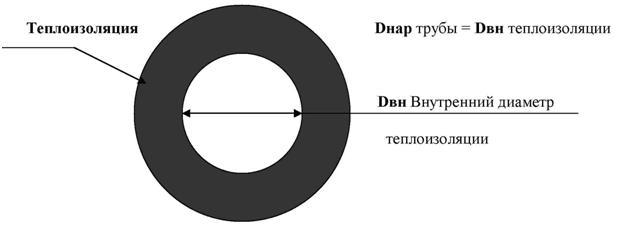

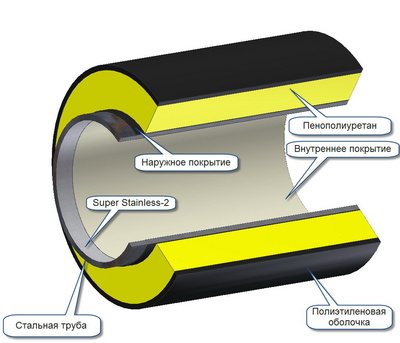

Схема утепления трубы.

• открытым способом на улице;
• открыто в помещении или тоннеле;
• бесканальным способом;
• в непроходных каналах.

Суть расчета заключается в подборе теплоизоляционного материала и его толщины таким образом, чтобы величина тепловых потерь не превышала значений, прописанных в СНиПе. Методика вычислений также регламентируется нормативными документами, а именно — соответствующим Сводом Правил. Последний предлагает несколько более упрощенную методику, нежели большинство существующих технических справочников. Упрощения заключены в таких моментах:

Потери теплоты при нагреве стенок трубы транспортируемой в ней средой ничтожно малы по сравнению с потерями, которые теряются в слое наружного утеплителя. По этой причине их допускается не учитывать.
Подавляющее большинство всех технологических и сетевых трубопроводов изготовлено из стали, ее сопротивление теплопередаче чрезвычайно низкое. В особенности если сравнивать с тем же показателем утеплителя

Поэтому сопротивление теплопередаче металлической стенки трубы рекомендуется во внимание не принимать.

Разновидности утепляющего материала

Утеплители по области применения бывают:

1.утеплители, подходящие для водопроводов с холодной и горячей водой, для сетей с центральным отоплением, для технического оборудования разного типа.

2.для труб канализации, также труб водоотведения.

3.для оборудования вентиляции, морозильных устройств.

Утеплители имеют разный внешний вид, который определяет технологию укладки:

1.рулонный тип.

2.листвой тип.

3.кожуховый тип.

4.заливочный тип.

5.комбинированный тип.

Внимание! Утепляющие материалы должны иметь низкий уровень теплопроводности, высокую устойчивость к воспламенению. Этими свойствами наделены:

Этими свойствами наделены:

1.утеплитель из минеральной ваты, который выпускается в рулонах. Применяют для проведения теплоизоляции трубопроводов, имеющих теплоноситель с высокими температурами. Минеральную вату наматывают на трубопровод. Закрепляя с помощью бечевки из синтетики, либо проволоки из нержавейки. Поэтому для трубопроводов больших объемов данный материал считается не экономичным.

2.утеплитель из пенополистирола, по — другому скорлупа. Удобен для монтажных работ, устойчив к воспламенению, имеет низкий показатель теплопроводности и влагопоглощения. Материала незаменим во время прокладки водопроводов и отопительных систем. Его применяют при любых значениях температуры, для трубопроводов из стали, металлопластика или полимеров. Материал выпускают в форме цилиндров, внутренний размер утеплителя можно подобрать для любого трубопровода.

3.утеплитель из пеноизола. По характеристикам не уступает пенополистиролу, но отличается методом монтажа. Его наносят с помощью распыляющей установки, потому что материал находится в жидком состоянии. Застывая пеноизол образует герметичную оболочку, которая имеет низкий уровень теплопроводности. Утеплитель не требует каких-либо крепежных элементов.

Внимание! Утеплитель пеноизол относится к дорогим утепляющим материалам. 4.утеплитель из вспененного полиэтилена

Как правило, применяют на водопроводах, отличается легкость монтажных работ. Материал нарезают полосками нужной длины, обматывают трубы, закрепляя при помощи скотча. Некоторые производители выпускают утеплитель в форме разрезанной трубы с одной стороны, который надо надеть на трубу

4.утеплитель из вспененного полиэтилена. Как правило, применяют на водопроводах, отличается легкость монтажных работ. Материал нарезают полосками нужной длины, обматывают трубы, закрепляя при помощи скотча. Некоторые производители выпускают утеплитель в форме разрезанной трубы с одной стороны, который надо надеть на трубу.

5.утеплитель из фольгированного пенофола. Относится к современным типам утеплителей. Материл включает полированную фольгу из алюминия, вспененный полиэтилен. Утеплитель хорошо хранит тепло. Фольга отличается своими теплоотражающими качествами, поэтому накапливает и отражает тепло обратно к трубе.

Выбирая материал, необходимо учитывать условия применения, свойства утеплителя, легкость укладки, также расчетные показатели теплоизоляции, чтобы провести утепляющие работы на высоком уровне.

Конструкция стандартного бачка

Как бы не устанавливался бачок слива, конструкционное строение у всех видов одинаковое. Внутренняя часть состоит из составных частей:

1. Арматура слива.
2. С противоположной стороны арматуры залива жидкости устанавливается заглушка. Необходимость в ней появляется, когда подводятся трубы с боковой стороны бачка.
3. Шаровый кран, поплавок, впускная арматура, клапан залива – это механизмы конструкции, функция которых в наполнении емкости жидкостью и регулировании ее объема.
4. Сливная кнопка. Связана со спускным механизмом.

Калькулятор расхода рулонной битумной изоляции для труб

Как правильно рассчитать расход гидроизоляции на трубу.

Для гидроизоляции трубы усиленного и/или весьма усиленного типа мы будем применять такие материалы:

1. Грунтовка асмольная жидкая.
2. Битумно-полимерная (или аналоги) лента с липким слоем.

Перед началом нанесения изоляции нам нужно понимать как правильно рассчитать расход изоляции (ленты и праймера) на изолируемый участок трубопровода.

Исходные данные необходимые для расчета:

1. Диаметр трубы.
2. Протяженность участка.
3. Тип изоляции согласно ГОСТ / ДСТУ: усиленный или весьма усиленный тип.

Расчет изоляции на трубу — формула.

Рассчитаем площадь поверхности трубы по формуле:

S = π × d × h

• S — площадь поверхности участка трубы.
• π ≈ 3,14
• d — диаметр трубы.
• h — длина участка трубы.

Расход битумной ленты толщиной в 1,8 мм на 1 метр квадратный.

Весьма усиленная гидроизоляция (ВУС):

m = S × 4 кг/м² — расход ленты на квадрат поверхности ВУС изоляции

Усиленная гидроизоляция (УС):

m = S × 2,5 кг/м² — расход ленты для изоляции усиленного типа

• m — масса ленты.
• S — площадь изолируемой поверхности.

Расход грунтовки

300 мл/м²

Важно: расчеты совпадают с фактическим объемом материалов при условии соблюдения технологии нанесения изоляции. А именно:

• лента для ВУС изоляции наносится в нахлест 50% за один проход;
• лента для ВУ изоляции наносится в нахлест от 5% до 10%, образуя узкую полосу нахлеста на стыках;
• грунтовка наносится лишь на поверхность трубы (металла) тонким ровным слоем до 2 мм.

Характеристики прокладки сетей и нормативной методики вычислений

Выполнение вычислений по определению толщины теплоизоляционного слоя цилиндрических поверхностей – процесс достаточно трудоемкий и сложный

Если вы не готовы доверить его специалистам, следует запастись вниманием и терпением для получения верного результата. Самый распространенный способ расчета теплоизоляции труб – это вычисление по нормируемым показателям тепловых потерь

Дело в том, что СНиПом установлены величины потерь тепла трубопроводами разных диаметров и при различных способах их прокладки:

Схема утепления трубы.

• открытым способом на улице;
• открыто в помещении или тоннеле;
• бесканальным способом;
• в непроходных каналах.

Суть расчета заключается в подборе теплоизоляционного материала и его толщины таким образом, чтобы величина тепловых потерь не превышала значений, прописанных в СНиПе. Методика вычислений также регламентируется нормативными документами, а именно – соответствующим Сводом Правил. Последний предлагает несколько более упрощенную методику, нежели большинство существующих технических справочников. Упрощения заключены в таких моментах:

Потери теплоты при нагреве стенок трубы транспортируемой в ней средой ничтожно малы по сравнению с потерями, которые теряются в слое наружного утеплителя. По этой причине их допускается не учитывать.
Подавляющее большинство всех технологических и сетевых трубопроводов изготовлено из стали, ее сопротивление теплопередаче чрезвычайно низкое. В особенности если сравнивать с тем же показателем утеплителя

Поэтому сопротивление теплопередаче металлической стенки трубы рекомендуется во внимание не принимать.

Укладка изоляции

Расчет изоляции зависит от того, какая укладка применяется. Она может быть наружной либо внутренней.

Наружная изоляция рекомендована для защиты систем отопления. Она наносится по внешнему диаметру, обеспечивает защиту от потерь тепла, появления следов коррозии. Для определения объемов материала достаточно вычислить поверхностную площадь трубы.

Теплоизоляция сохраняет температуру в трубопроводе независимо от воздействия на нее условий окружающей среды.

Внутренняя укладка используется для водопровода.

Она отлично защищает от химической коррозии, предотвращает потери тепла трассами с горячей водой. Обычно это обмазочный материал в виде лаков, специальных цементно-песчаных растворов. Выбор материала может осуществляться и в зависимости от того, какая прокладка будет применяться.

Канальная прокладка востребована чаще всего. Для этого предварительно устраиваются специальные каналы, в них и помещаются трассы. Реже используется бесканальный способ укладки, так как для проведения работ необходимо специальное оборудование и опыт.Метод применяется в том случае, когда выполнять работы по устройству траншей нет возможности.

Выполнение работ

Рубероид для фундамента: особенности выбора и технология гидроизоляционных работ

Как сделать воду пригодной для использования

Расчет с помощью онлайн – калькулятора

Помимо инженерных формул существует современный помощник для произведения расчета теплоизоляции. Калькулятор представляет собой бесплатную онлайн программу, для которой не нужна инсталляция и оплата. Зная параметры трубопровода, можно за несколько минут получить точные данные по расчетам.

Правила пользования:

1.Выбирают необходимую задачу:

• -утепление трубопроводов, чтобы обеспечить нужную температуру на верхнем слое изоляции.
• -утепление трубопроводов, чтобы предотвратить промерзание жидкости, протекающей в них.
• -утепление трубопроводов, чтобы исключить образование конденсата на верхнем слое изоляции.
• -утепление трубопроводов водяных тепловых сетей, имеющих двухтрубную подземную канальную прокладку.

2.Введение параметров для проведения расчета:

• -материал для утепления, который выбирают из списка.
• -наружное сечение трубопровода, в миллиметрах.
• -показатель температуры поверхности, которую утепляют, в градусах.
• -время, которое необходимо для замерзания жидкости в неподвижном состоянии.
• -тип покрытия для защиты, из металла или не из металла.
• -средний показатель температуры теплоносителя, к примеру воды.

3.нажатием на кнопку «рассчитать», получают точные данные по вычислению.

Видео описание

Методики расчета

Проводятся теплоизоляционные работы на трубопроводах либо по расчетам, произведенным квалифицированным инженером, либо на основании самостоятельно сделанных вычислений. Но с появлением Интернета и специализированных сайтов появился и третий вариант, представляющий собой нечто среднее между перечисленными технологиями – онлайн калькулятор.

Онлайн калькулятор

Подобные услуги бесплатные. Программа загружается на сайт, специально инсталлировать ее на собственный компьютер не требуется. Расчет будет произведен за пару минут, достаточно выбрать одну из предложенных опций (зачем утепление):

1. Обеспечить необходимый уровень температуры снаружи изоляции.
2. Предотвратить образование влаги на внешней стороне трассы.
3. Уйти от риска замерзания содержимого.
4. Обеспечить утепление двухтрубной сети, проложенной под землей.

Фрагмент из автоматической программы

Далее пойдут уточнения:

• диаметр конструкции;
• наличие защитного слоя;
• материал для утепления;
• температура.

Продолжение автоматического расчета

Самостоятельные вычисления

Шаг 1. Определение температурного сопротивления используемого материала по формуле

Определение температурного сопротивления используемого материала по формуле

где

• Из – коэффициент выбранного утеплителя;
• Dиз – диаметр теплоизоляционного слоя;
• В – коэффициент теплообмена между теплоизоляцией и воздухом;
• Dн – диаметр конструкции

Шаг 2. Расчет линейной плотности потока

Расчет линейной плотности потока

где

• tиз – температура на плоскости утеплителя;
• tн – температура на поверхности трассы.

Шаг 3. Вычисление внутренней температуры

Вычисление внутренней температуры

где

• dв – внутренний диаметр элемента;
• т – коэффициент теплопроводности утеплителя;
• г – коэффициент теплообмена между внешней средой и стенками трассы.

Шаг 4. Расчет теплового баланса (показатели с этого шага вам уже знакомы)

Расчет теплового баланса (показатели с этого шага вам уже знакомы)

Шаг 5. Определение толщины материала для утепления

Определение толщины материала для утепления

На таких же формулах базируется и онлайн калькулятор, но только вам решать, хотите ли вы проверять программу.

А вот и результат работ

Калькулятор теплоизоляции трубопроводов поможет вам сохранить нужную температуру внутри сети и продлит срок службы конструкции.

Выбираем утеплитель

Главная причина замерзания трубопроводов – недостаточная скорость циркуляции энергоносителя. В таком случае, при минусовой температуре воздуха может начаться процесс кристаллизации жидкости. Так что качественная теплоизоляция труб – жизненно необходима.

Благо нашему поколению несказанно повезло. В недалеком прошлом утепление трубопроводов производилось по одной лишь технологии, так как утеплитель был один – стекловата. Современные производители теплоизоляционных материалов предлагаю просто широчайший выбор утеплителей для труб, отличающихся по составу, характеристикам и способу применения.

Сравнивать их между собой не совсем правильно, а уж тем более утверждать, что один из них является самым лучшим. Поэтому давайте просто рассмотрим виды изоляционных материалов для труб.

По сфере применения:

• для трубопроводов холодного и горячего водоснабжения, паропроводов систем центрального отопления, различных технических оборудований;
• для канализационных систем и систем водоотвода;
• для труб вентиляционных систем и морозильного оборудования.

По внешнему виду, который, в принципе, сразу же объясняет и технологию применения утеплителей:

• рулонные;
• листовые;
• кожуховые;
• заливочные;
• комбинированные (это скорее уже относится к способу изоляции трубопровода).

Основные требования к материалам, из которых изготавливаются утеплители для труб – это низкая теплопроводность и хорошая устойчивость к огню.

Под эти важные критерии подходят следующие материалы:

Минеральная вата. Чаще всего продается в виде рулонов. Подходит для утепления трубопроводов с теплоносителем высокой температуры.
Однако если использовать минвату для изоляции труб в больших объемах, то такой вариант окажется не очень-то выгодным с точки зрения экономии.
Тепловая изоляция с помощью минваты производится методом намотки, с последующим ее закреплением синтетической бечевкой или нержавеющей проволокой.

На фото трубопровод, утепленный минватой

• Пенополистирол. В народе его прозвали «скорлупой». Такой утеплитель удачно сочетает в себе качество, все необходимые свойства и удобство при монтаже.
  Пожаростойкость, низкая теплопроводность и низкое влагопоглощение делают пенополистирол незаменимым материалом для изоляции труб водоснабжения и отопления.

  Использовать его можно как при низких, так и при высоких температурах. Подходит для стальных, металлопластиковых и других полимерных труб.
  Еще одна положительная особенность – пенополистирол имеет цилиндрическую форму, причем его внутренний диаметр можно подобрать под размер любой трубы.

• Пеноизол. По своим характеристикам находится в близком родстве с предыдущим материалом. Однако способ монтажа пеноизола совсем иной – для его нанесения требуется специальная распыляющая установка, так как он представляет собой компонентную жидкую смесь.
  После застывания пеноизола вокруг трубы образуется герметичная оболочка, почти не пропускающая тепло. К плюсам здесь также можно отнести отсутствие дополнительного крепления.

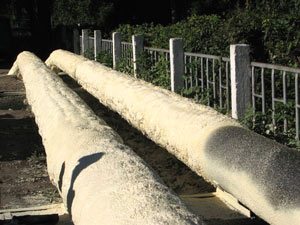

Пеноизол в деле

Вспененный полиэтилен

Фольгированный пенофол. Самая последняя разработка в сфере утеплительных материалов, но уже завоевавшая своих поклонников среди российских граждан. Пенофол состоит из полированной алюминиевой фольги и слоя вспененного полиэтилена.

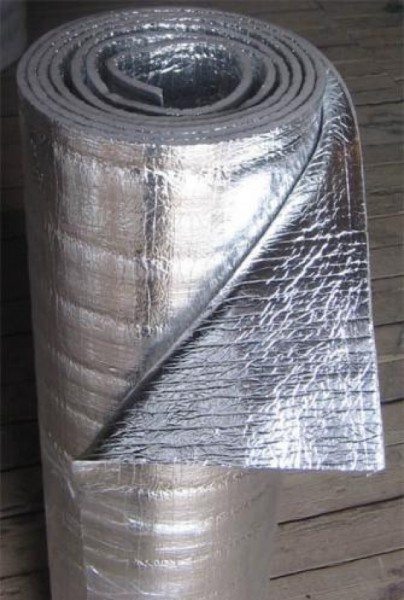

Фольгированный пенофол

Такая двухслойная конструкция не просто сохраняет тепло, а даже является неким обогревателем! Как известно, фольга обладает теплоотражающими свойствами, что позволяет накапливать и отражать тепло к изолируемой поверхности (в нашем случае это трубопровод).

Кроме того, фольгированный пенофол экологичен, слабогорюч, устойчив к температурным перепадам и повышенной влажности.

Как вы сами видите, материалов предостаточно! Выбирать, чем утеплять трубы, есть из чего. Но при выборе не забывайте учитывать особенности окружающей среды, характеристики утеплителя и его простоту монтажа. Ну и не помешало бы произвести расчет теплоизоляции труб, дабы сделать все грамотно и надежно.

Выбираем утеплитель

Главная причина замерзания трубопроводов – недостаточная скорость циркуляции энергоносителя. В таком случае, при минусовой температуре воздуха может начаться процесс кристаллизации жидкости. Так что качественная теплоизоляция труб – жизненно необходима.

Благо нашему поколению несказанно повезло. В недалеком прошлом утепление трубопроводов производилось по одной лишь технологии, так как утеплитель был один – стекловата. Современные производители теплоизоляционных материалов предлагаю просто широчайший выбор утеплителей для труб, отличающихся по составу, характеристикам и способу применения.

Сравнивать их между собой не совсем правильно, а уж тем более утверждать, что один из них является самым лучшим. Поэтому давайте просто рассмотрим виды изоляционных материалов для труб.

По сфере применения:

• для трубопроводов холодного и горячего водоснабжения, паропроводов систем центрального отопления, различных технических оборудований;
• для канализационных систем и систем водоотвода;
• для труб вентиляционных систем и морозильного оборудования.

По внешнему виду, который, в принципе, сразу же объясняет и технологию применения утеплителей:

• рулонные;
• листовые;
• кожуховые;
• заливочные;
• комбинированные (это скорее уже относится к способу изоляции трубопровода).

Основные требования к материалам, из которых изготавливаются утеплители для труб – это низкая теплопроводность и хорошая устойчивость к огню.

Под эти важные критерии подходят следующие материалы:

Минеральная вата. Чаще всего продается в виде рулонов. Подходит для утепления трубопроводов с теплоносителем высокой температуры. Однако если использовать минвату для изоляции труб в больших объемах, то такой вариант окажется не очень-то выгодным с точки зрения экономии. Тепловая изоляция с помощью минваты производится методом намотки, с последующим ее закреплением синтетической бечевкой или нержавеющей проволокой.

На фото трубопровод, утепленный минватой

Использовать его можно как при низких, так и при высоких температурах. Подходит для стальных, металлопластиковых и других полимерных труб. Еще одна положительная особенность – пенополистирол имеет цилиндрическую форму, причем его внутренний диаметр можно подобрать под размер любой трубы.

Пеноизол. По своим характеристикам находится в близком родстве с предыдущим материалом. Однако способ монтажа пеноизола совсем иной – для его нанесения требуется специальная распыляющая установка, так как он представляет собой компонентную жидкую смесь. После застывания пеноизола вокруг трубы образуется герметичная оболочка, почти не пропускающая тепло. К плюсам здесь также можно отнести отсутствие дополнительного крепления.

Пеноизол в деле

Фольгированный пенофол. Самая последняя разработка в сфере утеплительных материалов, но уже завоевавшая своих поклонников среди российских граждан. Пенофол состоит из полированной алюминиевой фольги и слоя вспененного полиэтилена.

Такая двухслойная конструкция не просто сохраняет тепло, а даже является неким обогревателем! Как известно, фольга обладает теплоотражающими свойствами, что позволяет накапливать и отражать тепло к изолируемой поверхности (в нашем случае это трубопровод).

Кроме того, фольгированный пенофол экологичен, слабогорюч, устойчив к температурным перепадам и повышенной влажности.

Как вы сами видите, материалов предостаточно! Выбирать, чем утеплять трубы, есть из чего. Но при выборе не забывайте учитывать особенности окружающей среды, характеристики утеплителя и его простоту монтажа. Ну и не помешало бы произвести расчет теплоизоляции труб, дабы сделать все грамотно и надежно.

Онлайн калькулятор для вычисления требуемого объема теплоизоляции для трубопроводов

В условиях нашей страны с ее огромными просторами трубопроводный транспорт является самым эффективным средством транспортировки жидких продуктов. Размеры труб при этом достигают трехметрового диаметра, что позволяет транспортировать по ним большие объемы продуктов. Естественно, что такие магистрали нуждаются в определенной защите от разных факторов:

• коррозии всех видов;
• промерзания;
• физического воздействии природных явлений;
• от несанкционированного вмешательства посторонних лиц.

Все магистрали, включая газопроводы и нефтепроводы, не говоря уже о водных системах, подлежат изолированию работы в температурном интервале -45 + 60 градусов. Массовое применение такой технологической операции требует тщательного расчета потребности в материалах покрытия поверхности труб, чтобы расходы на нее были оптимальными, подсчет изоляции трубопроводов с использованием различных калькуляторов является необходимостью.

Как правильно посчитать площадь поверхности окрашивания по формулам расчета

Чтобы определить расход ЛКМ, недостаточно знать длину и диаметр трубы. Для этого нужно учитывать форму:

• цилиндрическая;
• профильная;
• конусообразная;
• гофрированная.

Кроме этого, учитывается, что трубы изготавливаются из металла, железобетона или пластика. Чтобы точно рассчитать необходимое количество ЛКП, нужно рассмотреть расчет площади для разных видов отдельно.

Цилиндрические

Чтобы произвести расчет расхода краски для цилиндрической трубы, определяют следующие параметры:

• длина, L;
• наружный диаметр, D.

Для расчета потребуется число π. Со школы многим известно, что оно равняется 3,14. По этим данным происходит вычисление:

S= π*D*L.

Когда формула известна, вычислить количество материалов для обработки становится проще.

ЖБИ

Для расчета площади (S) канализационного трубопровода пользуются вышеприведенной формулой. Часто такие ЖБИ встречаются в квартирах. Измерить их параметры тяжело. Для этого при помощи гибкой измерительной ленты определяют длину окружности L_o. Протяженность берется из значения высоты этажа H_э. Тогда S будет равна:

S= L_o*H_э

Если диаметр известен, то S может быть равна:

70см – 1,99 м2;

1 м – 2,83 м2;

2 м – 5,65 м2.

Профильные

Профильные трубы имеют прямоугольную форму поперечного сечения. Бывает, что все углы скруглены, а иногда нет. Чтобы вычислить площадь в первом случае, лучше всего воспользоваться методом, приведенным для ЖБ-трубопровода. Но, если нет измерительной ленты в наличии, можно воспользоваться следующим выражением:

S=2*L*(Ш₁+Ш₂)

В формуле присутствуют две ширины профиля (Ш₁ и Ш₂) и его длина (L).

Конусообразные

Просто высчитать площадь конусообразной трубы. Это такие промежутки трубопровода, которые имеют плавное расширение от одного конца к другому. Если изделие развернуть, то получится трапеция. Исходя из расчета S равнобедренной трапеции по основаниям, можно получить этот параметр для конусообразной трубы.

Для этого понадобятся наружные радиусы с начала (R₁) и конца (R₂) изделия. С учетом известной длины (L) S вычисляется из выражения:

S=π*(R₁+R₂)*L

Как видно, находится этот параметр очень просто.

Гофрированные

Чтобы найти площадь гофрированной трубы, нужно приложить больше усилий. Конструкция этого металлического или пластикового изделия делится на три части. В начале и в конце трубы два цилиндра. Их S вычисляется по вышеприведенным выражениям.

Непосредственно гофра состоит из большого количества конусообразных труб или колец, мягко соединенных между собой, что позволяет им сжиматься, разжиматься и гнуться. Для вычисления S сжимают гофру полностью и измеряют внутренний(R₁) и наружный (R₂) радиусы в местах изгиба. Площадь кольца (S_к) будет равна:

Sк=π*(R₂2-R₁2)

Теперь эту величину нужно умножить на количество секций (N_с). В итоге формула для гофрированной части равна:

S= S_к*N_с.

Если в местах изгиба имеется скругление c радиусом (R₃), то их площадь (S_c) вычисляется:

S_с=2*π2*R₂*(R₂-2R₃)

Суммируя все эти S_n, можно получить полную площадь гофры.

Онлайн калькулятор для вычисления требуемого объема теплоизоляции для трубопроводов

В условиях нашей страны с ее огромными просторами трубопроводный транспорт является самым эффективным средством транспортировки жидких продуктов. Размеры труб при этом достигают трехметрового диаметра, что позволяет транспортировать по ним большие объемы продуктов. Естественно, что такие магистрали нуждаются в определенной защите от разных факторов:

• коррозии всех видов;
• промерзания;
• физического воздействии природных явлений;
• от несанкционированного вмешательства посторонних лиц.

Все магистрали, включая газопроводы и нефтепроводы, не говоря уже о водных системах, подлежат изолированию работы в температурном интервале -45 + 60 градусов. Массовое применение такой технологической операции требует тщательного расчета потребности в материалах покрытия поверхности труб, чтобы расходы на нее были оптимальными, подсчет изоляции трубопроводов с использованием различных калькуляторов является необходимостью.

Выбираем утеплитель

Главная причина замерзания трубопроводов – недостаточная скорость циркуляции энергоносителя. В таком случае, при минусовой температуре воздуха может начаться процесс кристаллизации жидкости. Так что качественная теплоизоляция труб – жизненно необходима.

Благо нашему поколению несказанно повезло. В недалеком прошлом утепление трубопроводов производилось по одной лишь технологии, так как утеплитель был один – стекловата. Современные производители теплоизоляционных материалов предлагаю просто широчайший выбор утеплителей для труб, отличающихся по составу, характеристикам и способу применения.

Сравнивать их между собой не совсем правильно, а уж тем более утверждать, что один из них является самым лучшим. Поэтому давайте просто рассмотрим виды изоляционных материалов для труб.

По сфере применения:

• для трубопроводов холодного и горячего водоснабжения, паропроводов систем центрального отопления, различных технических оборудований;
• для канализационных систем и систем водоотвода;
• для труб вентиляционных систем и морозильного оборудования.

По внешнему виду, который, в принципе, сразу же объясняет и технологию применения утеплителей:

• рулонные;
• листовые;
• кожуховые;
• заливочные;
• комбинированные (это скорее уже относится к способу изоляции трубопровода).

Основные требования к материалам, из которых изготавливаются утеплители для труб – это низкая теплопроводность и хорошая устойчивость к огню.

Под эти важные критерии подходят следующие материалы:

Минеральная вата. Чаще всего продается в виде рулонов. Подходит для утепления трубопроводов с теплоносителем высокой температуры. Однако если использовать минвату для изоляции труб в больших объемах, то такой вариант окажется не очень-то выгодным с точки зрения экономии. Тепловая изоляция с помощью минваты производится методом намотки, с последующим ее закреплением синтетической бечевкой или нержавеющей проволокой.

На фото трубопровод, утепленный минватой

Использовать его можно как при низких, так и при высоких температурах. Подходит для стальных, металлопластиковых и других полимерных труб. Еще одна положительная особенность – пенополистирол имеет цилиндрическую форму, причем его внутренний диаметр можно подобрать под размер любой трубы.

Пеноизол. По своим характеристикам находится в близком родстве с предыдущим материалом. Однако способ монтажа пеноизола совсем иной – для его нанесения требуется специальная распыляющая установка, так как он представляет собой компонентную жидкую смесь. После застывания пеноизола вокруг трубы образуется герметичная оболочка, почти не пропускающая тепло. К плюсам здесь также можно отнести отсутствие дополнительного крепления.

Пеноизол в деле

Фольгированный пенофол. Самая последняя разработка в сфере утеплительных материалов, но уже завоевавшая своих поклонников среди российских граждан. Пенофол состоит из полированной алюминиевой фольги и слоя вспененного полиэтилена.

Такая двухслойная конструкция не просто сохраняет тепло, а даже является неким обогревателем! Как известно, фольга обладает теплоотражающими свойствами, что позволяет накапливать и отражать тепло к изолируемой поверхности (в нашем случае это трубопровод).

Кроме того, фольгированный пенофол экологичен, слабогорюч, устойчив к температурным перепадам и повышенной влажности.

Как вы сами видите, материалов предостаточно! Выбирать, чем утеплять трубы, есть из чего. Но при выборе не забывайте учитывать особенности окружающей среды, характеристики утеплителя и его простоту монтажа. Ну и не помешало бы произвести расчет теплоизоляции труб, дабы сделать все грамотно и надежно.

Методы расчета пропускной способности трубопроводов

Гидравлические расчеты проводятся с целью подбора элементов системы с оптимальными характеристиками для обеспечения бесперебойной работы, уменьшения эксплуатационных расходов и снижения износа оборудования.

Гидравлический расчет трубопровода

Расчеты ведутся с помощью таблиц Шевелева по следующему алгоритму:

1. Задается нужный расход Q и оптимальная скорость среды на каждом участке.
2. Подбирается диаметр трубы, определяются потери напора по длине.
3. Процедура повторяется для всех участков.
4. Находится удельное значение потери давления на 1 пог. м.
5. Суммируются все остальные потери от всасывания, местного сопротивления и т.д. Полученное значение должно быть меньше или равно мощности насоса.
6. Исходя из технических характеристик оборудования определяется расход Qнасоса.
7. Сравниваются Q и Qнасоса. При приблизительном равенстве значений насос подобран правильно. Если нет, нужно задать новые параметры и посчитать заново.

Расчет пропускной способности канализационных труб

Задается диаметр и угол наклона, при котором сточные воды стекают произвольно, а система постоянно самоочищается (от 0,005 до 0,035 в зависимости от сечения):

Степень наполнения трубы по нормативу 0,6-0,8 и также зависит от диаметра:

По таблицам Лукиных уточняется, соответствует ли выбранный диаметр заданным параметрам. Если есть отклонения, сечение нужно изменить в большую/меньшую сторону. Для более точных расчетов используются графики, формулы и поправочные коэффициенты.

Расчет пропускной способности газопроводов

В соответствии с параметрами проектируемой сети задаются диаметры труб на входе и выходе в ГРС. Затем, сравнивая значения по таблицам, находят такое соотношение, при котором условия максимально соблюдены.

Давление газа в газопроводе: классификация, виды и категории труб
Природный газ используется в быту и на производственных предприятиях. Для доставки его к месту назначения применяют трубопроводы. Важнейший показатель для них — давление газа в газопроводе. Эта…

Как рассчитать параметры дымохода

Главные характеристики, которые определяются в ходе расчетов, — длина трубы дымохода и ее рабочее сечение. При неправильном подборе параметров токсичные вещества не удаляются из камеры сгорания и проникают в помещение.

При проектировании используются нормативы СП 7.13130.2013 и СНиП III-Г.11-62. Хотя последний регламент считается недействующим, там содержатся рекомендации, касающиеся именно дымоходов.

Сложные промышленные устройства рассчитываются в профессиональных бюро, для домашних печей применяется более простая методика.

Пример:

• Задается скорость движения дыма U=2 м/с.
• За час в топке сгорает примерно В=6 кг дров влажностью 20-25%.
• Температура разогретого дыма T=140°.

Объем исходящего дыма определяется по формуле:

Vгаз  = (В х Vтоплx (1+Т/273))/3600, м3/с , где Vтопл — объем воздуха, требуемый для сжигания 1 кг дров. В данном случае это 10 м³, для бурого угла 12 м³, для каменного 17 м³.

Vгаз=6х10х(1+140/273))/3600=0,025 м³/с.

Зная объем исходящего газа и его скорость, можно найти площадь сечения трубы дымохода:

S=Vгаз/U=0,025/2=0,0126 м².

Диаметр определяется по геометрической формуле:

D=2√(S/p)=2√(0,0126/3,14)=0,126 м = 126 мм.

Ближайший диаметр трубы с округлением в большую сторону — 150 мм.

Длина дымохода для обеспечения нормальной тяги подбирается по СП 7.13130.2013, где нормируются высота от оголовка до колосниковой решетки печи, конька крыши, а также расстояние до окружающих крупных объектов.
