Калькулятор для расчёта тёплого пола

С чего начинать расчет мощности теплого пола?

Если вы не знаете с чего начать и как рассчитать мощность электрического теплого пола, начните с чертежа помещения. В уголке определите общую его площадь. Далее необходимо обозначить на схеме места постановки мебели — под ней укладка некоторых греющих элементов не проводится, чтобы избежать перегрева системы. Затем нужно из общей площади комнаты вычесть суммарную площадь пространств, которые занимают предметы обстановки. Если есть места, где нагревательный элемент будет прокладываться вдоль стены, значит, нужно учесть и следующий момент — 10-20 см отступ от вертикальной конструкции. Имеет смысл подсчитать общую площадь отступа и также вычесть ее из общей Sкомнаты. Выясняя вопрос, как рассчитать теплый пол электрический или водяной, проставьте на схеме:

• место подключения системы к электросети;
• зону, откуда удобнее начинать укладку элемента;
• схему укладки греющего кабеля;

отметить «сложные» места.

Выполнив все расчеты, получаем ответ на вопрос, какие будет иметь размеры теплый пол обогреваемого объекта.

Технология монтажа водяного пола

Чтобы получить опыт монтажа водяного тёплого пола, стоит попробовать сделать его на малой по площади поверхности. Систему труб монтируют двумя способами: холодным на деревянное (полистирольное) основание и мокрым в стяжку.

Сухой метод заключается в следующем:

1. на деревянный настил или полистирольные маты кладут металлические полоски, в которых созданы каналы по ширине труб;
2. трубы вставляют в углубления;
3. далее кладут слой фанеры (ОСП, ГВЛ, т.п.);
4. затем стелют напольное покрытие.

Более сложный, трудоёмкий, но бюджетный способ – «мокрая» цементная стяжка.Это многослойная конструкция. Она основывается на бетонной поверхности и состоит из нескольких уровней:

1. – теплоизоляция;
2. – фиксирующие элементы (сетка, ленты);
3. – трубчатые теплоносители;
4. – цементно-песчаный раствор – стяжка;
5. – напольное покрытие.

В многоквартирных домах в целях предохранения от залива соседей снизу первым кладут гидроизоляционный материал. На сами трубы целесообразно положить армирующую сетку, чтобы снизить механическую нагрузку. По периметру помещения и между контурами крепят демпферную ленту. Она является границей между стеной и полом, разными фрагментами тёплого пола.

Обе методики имеют свои плюсы и минусы. Какая из них предпочтительнее, зависит от индивидуальных особенностей помещения, предпочтений хозяев, возможностей привлечения мастеров или необходимости установки своими руками.

При устройстве трубопровода в стяжку максимальная длина контура может быть больше. Бетон – холодный материал. Чтобы его нагреть, необходима высокая температура воды в системе. Остывает он быстрее дерева или искусственных изделий

При устройстве тёплого пола важно предусмотреть все нюансы, включая технологию монтажа

Установка водяной системы обогрева пола – трудоёмкое, хлопотное занятие. Оно требует точного расчёта и предельно внимательного отношения к монтажу. Перепады высот основания, ошибки в размещении петель, витков, дефекты основных деталей приведут к неэфективной работе всего отопительного элемента. Максимальная длина водяного тёплого пола – для каждого дома определяется индивидуально. Чтобы не совершить просчёта, стоит обратиться к специалистам. Небольшие затраты на консультацию профессионала уберегут от ошибок в эксплуатации объекта и обеспечат необходимые условия комфорта.

Просмотрено:
362

Электро-водяной тёплый пол xl pipe
Электрический теплый пол — плюсы и минусы
Инфракрасный теплый пол — почему стоит установить
Пластиковый тёплый пол — особенности устройства

Одним из условий осуществления качественного и правильного отопления помещения при помощи теплого пола является поддержание температуры теплоносителя в соответствие с заданными параметрами.

Эти параметры определяются проектом с учетом необходимого количества тепла для отапливаемого помещения и напольного покрытия.

Конкретный пример расчета отопительной ветки

Предположим, что требуется определить параметры теплового контура для дома площадью 60 квадратных метров.

Для расчета понадобятся следующие данные и характеристики:

• габариты помещения: высота – 2,7 м, длина и ширина – 10 и 6 м соответственно;
• в доме 5 металлопластиковых окна по 2 кв. м;
• внешние стены – газобетон, толщина – 50 см, Кт=0,20 Вт/мК;
• дополнительное утепление стен – пеноплистирол 5 см, Кт=0,041 Вт/мК;
• материал потолочного перекрытия – ж/б плита, толщина – 20 см, Кт=1,69 Вт/мК;
• утепление чердака – плиты пенополистирола толщиной 5 см;
• габариты входной двери – 0,9*2,05 м, теплоизоляция – пенополиуретан, слой – 10 см, Кт=0,035 Вт/мК.

Далее рассмотрим пошаговый пример выполнения расчета.

Шаг 1 — расчет теплопотерь через конструктивные элементы

Термическое сопротивление стеновых материалов:

• газобетон: R1=0,5/0,20=2,5 кв.м*К/Вт;
• пенополистирол: R2=0.05/0.041=1.22 кв.м*К/Вт.

Термосопротивление стены в целом составляет: 2,5+1,22=3,57 кв. м*К/Вт. Среднюю температуру в доме принимаем за +23 °C, минимальную на улице 25 °C со знаком минус. Разница показателей – 48 °C.

Вычисление общей площади стены: S1=2,7*10*2+2,7*6*2=86,4 кв. м. От полученного показателя необходимо отнять величину окон и двери: S2=86,4-10-1,85=74,55 кв. м.

Подставляя полученные показатели в формулу, получим стеновые теплопотери: Qc=74,55/3,57*48=1002 Вт

По аналогии рассчитываются тепловые издержки через окна, дверь и потолок. Для оценки энергетических потерь через чердак учитывают теплопроводность материала перекрытия и утеплителя

Итоговое термическое сопротивление потолка равно: 0,2/1,69+0,05/0,041=0,118+1,22=1,338 кв. м*К/Вт. Теплопотери составят: Qп=60/1,338*48=2152 Вт.

Чтобы подсчитать утечку тепла через окна необходимо определить средневзвешенное значение теплового сопротивления материалов: стеклопакета – 0,5 и профиля – 0,56 кв. м*К/Вт соответственно.

Rо=0,56*0,1+0,5*0,9=0,56 кв.м*К/Вт. Здесь 0,1 и 0,9 – доля каждого материала в оконной конструкции.

Теплопотери окна: Qо=10/0,56*48=857 Вт.

С учетом теплоизоляции двери ее тепловое сопротивление составит: Rд=0,1/0,035=2,86 кв. м*К/Вт. Qд=(0,9*2,05)/2,86*48=31 Вт.

Итого теплопотери через ограждающие элементы равны: 1002+2152+857+31=4042 Вт. Результат надо увеличить на 10%: 4042*1,1=4446 Вт.

Шаг 2 — тепло на обогрев + общие теплопотери

Сначала вычислим расход тепла на обогрев поступающего воздуха. Объем помещения: 2,7*10*6=162 куб. м. Соответственно вентиляционные теплопотери составят: (162*1/3600)*1005*1,19*48=2583 Вт.

По данным параметрам помещения, суммарные тепловые издержки составят: Q=4446+2583=7029 Вт.

Шаг 3 — необходимая мощность теплового контура

Рассчитываем оптимальную мощность контура, необходимую для возмещения теплопотерь: N=1.2*7029=8435 Вт.

Далее: q=N/S=8435/60=141 Вт/кв.м.

Исходя из требуемой производительности системы отопления и активной площади помещения, можно определить плотность потока тепла на 1 кв. м

Шаг 4 — определение шага укладки и длины контура

Полученное значение сравниваем с графиком зависимости. Если температура теплоносителя в системе составляет 40 °C, то подойдет контур с параметрами: шаг – 100 мм, диаметр – 20 мм.

Если в магистрали циркулирует вода, разогретая до 50 °C, то интервал между ветками можно увеличить до 15 см и использовать трубу сечением 16 мм.

Считаем длину контура: L=60/0,15*1,1=440 м.

Отдельно необходимо учесть расстояние от коллекторов до тепловой системы.

Как видно из расчетов, для обустройства водяного пола придется делать не менее четырех петель отопления. А как правильно уложить и закрепить трубы, а также другие секреты монтажа мы рассмотрели здесь.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;

• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;

• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;

• длина труб равна 85 м;

• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;

• L – метраж длины изделия;

• p – давление насоса;

• G – расход воды, которая циркулирует в трубах (описывается в документации);

• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.

• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.

• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.

• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;

• шаг 20 см подходит для 16 м2;

• шаг 25 см – 20 м2;

• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Расчет длины трубы теплого пола с помощью SketchUP

Шаг 1. В программе рисуется макет комнаты с указанием ее размеров и дверных проемов.

Рисуется макет комнаты

Шаг 2. Макет комнаты размечается сеткой с нужным шагом укладки трубы.

Макет размечается сеткой

Шаг 3. По сетке рисуется схема расположения труб.

Схема расположения труб теплого пола

Шаг 4. Чтобы точнее рассчитать расход, углы в схеме скругляются.

Далее углы скругляются

Шаг 5. Теперь достаточно выделить всю трассу и посмотреть ее длину.

Определяется длина трассы

Расчет всех показателей теплого пола, в том числе длины труб, мощности и многого другого – процесс, требующий ответственного подхода. От того, насколько точны результаты, будет зависеть и качество всей работы.

Положительные качества инфракрасных теплых полов

Современные конструкции инфракрасного пола обладают целым рядом несомненных достоинств. Прежде всего, их отличает простота и скорость монтажа. На установку полов, в среднем, тратится не более двух часов. Для них не требуется устройство стяжки. Такие полы легко укладываются под ковровое покрытие, линолеум или ламинат. Толщина пленки составляет всего 3 мм, поэтому, она совершенно не влияет на высоту помещения и не уменьшает его объем. Материал пленочного покрытия отличается высокой надежностью.

По сравнению с другими видами теплых полов, инфракрасная конструкция позволяет значительно экономить электроэнергию. Кроме того, имеется немало и положительных физических свойств. Инфракрасные полы способствуют ионизации воздуха и устранению различных неприятных запахов. Они абсолютно не влияют на влажность воздуха и не сушат его.

Данный тип теплых полов может использоваться как основной, так и дополнительный источник отопления домов и квартир. В первом случае покрытие пленкой составляет не менее 60-70% от общей площади помещения. При дополнительном обогреве застилается любая площадь, в среднем эта величина равна 30-50%. Инфракрасные полы устанавливаются в проходных коридорах по всей площади, при условии отсутствия мебели. В помещениях с мебелью пленка устанавливается по необходимости, на свободных местах.

Виды копчения

Советы и рекомендации

Существует ряд рекомендаций, которые помогут правильно спланировать обустройство теплого водяного пола в вашем доме. Данные факторы стоит учитывать как при проведении расчетов, так и при монтаже уже спроектированной системы отопления. Это поможет добиться высокого качества работы пола и полноценного обогрева помещений.

К расчетам стоит относиться максимально внимательно. В тех случаях, когда теплые полы выступают в роли дополнительного источника обогрева, допускается приблизительный расчет. Но если пол – это главный элемент системы отопления, то ошибок в цифрах быть не может. Любые погрешности можно будет исправить, только демонтируя стяжку, что повлечет за собой трату денег, а также разрушение внутренней отделки комнат.

• Существует ряд средних показателей температуры пола в разных помещениях дома. Так, для жилых комнат подходит температура в 29 градусов тепла, для ванных комнат и иных помещений с высоким уровнем влажности – 33 градуса. Около наружных стен без утепления оптимальной температурой будут 35 градусов.
• Если планируется обогрев старого дома, лучше отказаться от идеи установки теплого пола как основного источника отопления. Это влечет за собой увеличение потребления электроэнергии, а значит, и расходы на коммунальные услуги, но эффективность работы системы будет невелика.
• Как было сказано выше, помещение большой площади обогревается несколькими контурами. После определения их количества необходимо приобретение коллектора с отводами. Наиболее подходящим вариантом станет прибор с клапанами регулировки. Они помогают менять уровень температуры и контролировать подачу теплоносителя по контурам.

• Теплоизоляция пола очень важна, так как иначе будет высок уровень потери тепла. Для качественной теплоизоляции лучше всего использовать такие материалы, как стекловата, пенополистирол, минеральная вата. Слой зависит от того, какое помещение находится внизу. Если снизу есть источник отопления, то достаточно лишь нескольких сантиметров толщины слоя, если же нижнее помещение не отапливается, то теплоизоляция укладывается слоем до 25 см.
• Обрезка труб производится только перед непосредственным подключением к насосу.
• При установке такого типа отопления в квартире, расположенной в многоквартирном доме, запрещено осуществлять подключение к централизованной магистрали. Это может вызвать резкий сброс давления по всей длине стояка. Подключать теплые полы в многоэтажных домах можно только при условии наличия отдельных стояков для подключения.

• Схема укладки труб может меняться только в процессе проектирования. При монтаже пола она остается неизменной.
• Компоненты системы должны размещаться и подключаться последовательно, иначе не гарантирована ее герметичность. Грамотный подход к работе позволяет минимизировать финансовые затраты как при составлении проекта и проведении процесса установки, так и при дальнейшей эксплуатации.

В случае если вы хотите быть уверенным в точности расчета, но не имеете желания переплачивать за монтаж, вы можете заказать подготовку расчетов без проведения работ. Специалисты также проконсультируют вас по подбору подходящих материалов и технологий монтажа, который вы сможете осуществить своими руками.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Рекомендации по выбору толщины стяжки

В справочниках можно найти сведения о том, что минимальная толщина стяжки составляет 30 мм. Когда помещение довольно высокое, под стяжку подкладывают утеплитель, повышающий эффективность использования тепла, отдаваемого отопительным контуром. Самым популярным материалом для подложки является пенополистирол. У него сопротивление теплопередачи значительно ниже, чем у бетона.

При устройстве стяжки, чтобы уравновесить линейные расширения бетона, периметр помещения оформляют демпферной лентой

Важно правильно выбрать ее толщину. Специалисты советуют при площади помещения, не превышающей 100 м², устраивать 5 мм компенсирующий слой. Если значения площади больше за счет длины, превышающей 10 м, толщину высчитывают по формуле: b = 0,55 х L

Символ L— это длина комнаты в м

Если значения площади больше за счет длины, превышающей 10 м, толщину высчитывают по формуле: b = 0,55 х L. Символ L— это длина комнаты в м.

Выбираем трубы – эффективно или экономно?

Помимо диаметра трубы, важно учесть и материал, из которого она изготовлена. Мы рассмотрим самые популярные варианты: медь, металлопластик, полипропилен и сшитый полиэтилен

• Медные трубы – самый лучший вариант для теплого пола, однако работать с ними могут только профессионалы, у которых есть нужное оборудование и навыки. Медь – очень долговечный материал, который обладает наивысшей теплопроводностью среди доступных металлов. Кроме того, медные трубы имеют оптимальный радиус изгиба. Существенным и по большому счету единственным недостатком этого варианта остается запредельно высокая цена, которую придется заплатить за материал и услуги специалистов.
• Трубы из металлопластика – именно этот материал чаще всего используют для обустройства теплых полов. Действительно, у такой системы будет достаточно высокий КПД, она прослужит многие годы и не «съест» весь бюджет, заложенный на ремонт. Радиус изгиба позволяет прокладывать близко даже трубы с большим диаметром.
• Полипропиленовые изделия – используются не чаще медных, но по причине слишком большого радиуса изгиба. Так, если диаметр трубы около 20 мм, то линии в контуре будут расположены не ближе, чем на 30 см друг от друга. Чего для прогрева, как мы уже выяснили, недостаточно. Выйти из положения можно двумя способами: проложив контур по спирали или используя специальные угловые соединители. Но чем больше соединений в контуре, тем выше вероятность утечки жидкости из системы.
• У труб из сшитого полиэтилена достаточно хорошее качество. Высокая теплопроводность, длительный срок эксплуатации – что еще нужно? А нужно, чтобы труба не гнулась, что в случае со сшитым полиэтиленом является весомым недостатком. Исправить его можно, фиксируя трубы чаще, однако это увеличивает количество затраченного времени на прокладку пола.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

• При этом учитываются следующие факторы:
• площадь обогреваемой поверхности, общая площадь помещения;
• площадь, тип остекления;
• наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
• уровень проникновения солнечных лучей в помещение;
• наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
2. 120 Вт/м² – при площади дома до 150 м²;
3. 100 Вт/м² – при площади 150-300 м²;
4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

• На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
• материал, из которого изготовлены трубы;
• схема укладки контуров;
• длина каждого контура;
• диаметр;
• расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

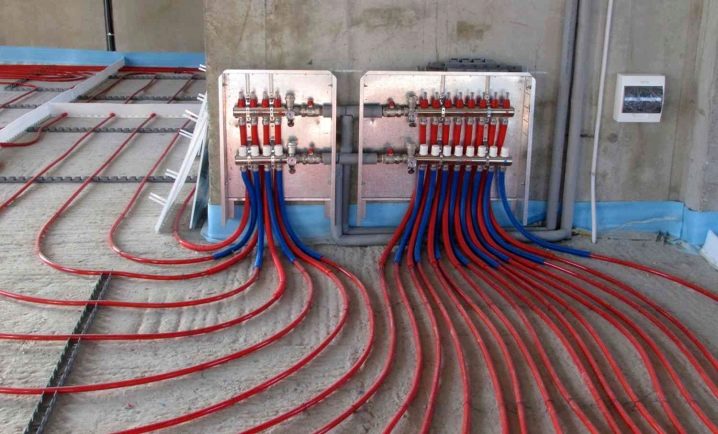

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Расчет мощности электрического теплого пола

Если потребитель остановил свой выбор на электрическом теплом покрытии, то следующим этапом будет расчет мощности нагревательного кабеля. Как выполняется расчет электрического теплого пола калькулятором-онлайн? Решить задачу можно благодаря подготовленной онлайн–системе для получения максимально достоверных результатов по расчету мощности электрических теплых полов.

Важно учитывать данные площади поверхности пола. При этом мощность кабеля будет зависеть от показателей размера помещения

Нужно измерить строительным инструментом – рулеткой, длину и ширину пола, а после перемножить данные для получения требуемого результата. Такие расчеты действительны для помещений с высотой потолка до 3 м.
Указать тип готового пространства, если речь идет о замкнутых площадях, то нужно учитывать высокую теплоизоляцию стен, что позволит надолго сохранить тепло даже после отключения отопления.
Если монтируется пол на первом этаже, то следует проверить теплоизоляцию со стороны стен и напольного покрытия, наличие подвала с определенным уровнем теплоотдачи.
Какой тип обогрева? Теплый пол может использоваться как основной источник тепла, а также быть частью отопительной системы дома или квартиры.

С помощь онлайн-калькулятора электрического теплого пола можно за короткое время узнать общую мощность кабеля и его удельное значение на один квадратный метр.

Данные для расчета мощности электрических теплых полов. Пользователь должен указать в подготовленной таблице индивидуальные показатели:

• ширину и длину пола;
• насколько теплое помещение;
• выбрать тип обогрева.

После нажать на кнопку «рассчитать» и за несколько секунд получить достоверный результат на основе указанных данных.

Механических расчет мощности электрических теплых полов

Если пользователю необходимо рассчитать теплый пол площади гостиной на 25 квадратных метров, следует условно рассчитать полезную площадь комнаты. Полезной площади будет не более 60% от всего пространства, а это: S_комн=25·0,6=15 м 2 .

Следующим шагом будет выбор мощности проводника, которым будет греющий кабель. Мастеру нужно определиться с шагом укладки материала на один квадратный метр, оптимальное значение для гостиной будет 110 Вт/м 2 .

Используя предварительные данные и подставляя их в известную формулу расчета мощности получаем:

После того, как расчет сделан, можно отправляться в строительный магазин за необходимыми материалами.

Внимание: пользуясь онлайн калькулятором расчета теплых полов можно за короткое время сопоставить данные различных видов напольного покрытия, возможно электрический тип обогрева будет более затратный и экономично невыгодный, а подходящим решением станет использование инфракрасных обогревателей. Необходимые рекомендации специалистов

Необходимые рекомендации специалистов

1. Для нагревательных кабелей вся энергия должна быть преобразована в тепло, это важный технический параметр этой отопительной системы.
2. Система электрического пола укладывается под кафельной плиткой, такой пол будет обеспечивать отличную теплоотдачу и гарантировать нечувствительность к длительному воздействия тепла.
3. Онлайн-калькулятор расчета теплого пола демонстрирует соотношение нагревательных секций и матов, первые монтируются в цементную стяжку, а вторые входят в слой плиточного клея.

Делайте предварительные онлайн-расчеты теплого пола с помощью, представленной на нашем сайте, автоматической программы и получайте достоверные и максимально точные результаты. Рассчитать денежные расходы на отопление дома калькулятором онлайн.
