Как делается электрика без ошибок в каркасном доме: советы от электрика

Введение проводов в жилой деревянный дом

Безопасность электропроводки во многом зависит от соблюдения всех правил безопасности, а начинать надо с правильного введения проводов внутрь дома. Существует два способа введения проводов:

• воздушный
• подземный

При воздушном способе провода идут от столбов по воздуху и проникают в дом, как правило, в чердачном помещении. Что для проведения такой проводки необходимо знать? Во-первых, провода должна быть надежно защищены, желательно, чтобы они шли в металлической трубе. Во-вторых, место входа в дом, как правило, располагается среди сырых досок чердака, а значит это место повышенной пожарной опасности. Чтобы избежать возгорания, в первую очередь надо укрепить провод на месте запуска его в дом специальной гильзой.

Воздушный способ проводки электричества к дому

В старых домах можно увидеть, что место входа электропроводки укреплено куском резинового шланга. Однако этот способ, несмотря на дешевизну, является крайне опасным. Резина содержит в себе материалы, которые крайне легко возгораются – например, некоторый процент такого углерода, как сажа. Со временем появляется участки электропроводимости, и повышается вероятность возгорания.

Подземный способ заводки кабеля в каркасный дом считается более безопасным, так как провода залегают под землей и не подвергаются внешним механическим воздействиям. Они не могут быть оборваны ветром, что в нашем климате встречается часто, не могут быть повреждены падающим деревом или веткой.

Подземный ввод кабеля в дом через фундамент

Столб с кабелем должен располагаться на глубине около метра, минимум 0,8 м. Это место должно быть обозначено табличками, чтобы исключить повреждение провода под землей во время земляных работ. Провода впускают в каркасном доме через фундамент, и также место их входа укрепляют гильзой из металла. Естественно, провода должны быть защищены трубкой из огнеупорного пластика. Металлическая не подойдет, так как в земле из-за влажности может возникнуть ржавчина.

Подземную проводку проще класть во время строительства. Если дом уже возведен, то гораздо проще и дешевле сделать воздушную.

При проведении воздушной проводки важно соблюдать следующие параметры:

• расстояние от земли до проводов должно быть не более 15 метров
• расстояние между столбами-опорами не должно быть более 15 метров
• расстояние между последним столбом и домом должно быть не более 10 метров
• запуск проводов в дом должен быть на высоте не менее 2,75 метра

Провода, которые идут от столба к дому, должны иметь сечение 16мм, это обеспечивает срок их работы 25 лет. Они также носят название СИП-провода, имеют прочную оболочку, устойчивую к перепадам температур и инфракрасному излучению. Однако такие провода в дом не заводятся, так как по стандарту в деревянные дома проводка делается только из медных проводов. При этом кабели с алюминиевой токопроводной частью запрещены в применении в каркасных домах.

Схема подводки СИП кабеля

Обратите внимание на кабель ВВГнг, который отключается повышенной пожарной безопасностью. Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства

Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах .

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь , а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Составляем план

Вы уже решились, что будете проводить электрическую проводку своими руками – тогда вам просто необходим четкий продуманный план-схема сети. Такой план-схему лучше всего продумать с квалифицированным электриком, который правильно распределит нагрузку на точки доступа, произведет расчет материалов и подскажет правильные места, где лучше разместить распределительные щитки.

Что же понадобиться для проведения проводки в каркасном доме своими руками:

• Электрический кабель с сечением 14 мм.
• Переходники и крепеж.
• Инструменты для работы: Прибор для определения наличия напряжения (индикатор);
• Дрель и молоток;
• Плоскогубцы и отвёртки;
• Строительный нож.

Прокладываем открытую проводку

Для внешней проводки применяют жёсткий кабель в тройной изолирующей оболочке. Такая изоляция изготовлена из негорючего материала. Крепить кабель к стене следует специальными скобами. Если не удалось найти жёсткого провода, то под обычный кабель следует подложить прокладку из асбеста или металла, так, чтобы она была больше по ширине на сантиметр с обеих сторон. Можно применить дедовский метод наружной проводки с витыми проводами и роликами из керамики. Такой винтажный вариант подойдёт к определённым типам интерьера.

Используем кабель-каналы и короба

Кабель-каналы выглядят аккуратно и их не сложно установить своими руками. Такие кабели крепятся к стенам, в них закладывается провод, после чего он защелкивается крышкой. Что касается коробов, то они еще проще в работе монтажа, чем кабели-каналы. Если стены обшиты вагонкой, то пластиковые элементы проводки нужно крепить только после полного высыхания дерева, иначе они деформируются.

Прокладываем скрытую проводку

Главное обязательно условие – скрытая электропроводка закладывается в каркасном доме только с применением металлической трубы. К тому же, следует предусмотреть, чтобы скрытая (внутренняя) проводка была отделена от горючих материалов со всех сторон. В скрытой проводке каркасного дома обычно используют кабель с маркировкой ВВГ или ВВГ «НГ». Для большей надёжности можно использовать провод NYM. В нем предусмотрена резиново-меловая изоляция. Такой провод не растрескивается даже спустя продолжительное время.

Также, Вам следует обратить внимание на то, чтобы внутренняя часть металлической трубы была оцинкована, что предотвратит появление ржавчины. Трубы внутренней проводки устанавливаются с уклоном

Это делается для того, чтобы образовавшийся из-за перепада температур конденсат мог беспрепятственно вытекать. Все распределяющие короба и розетки закрепляются в металлических коробках. В стенах каркасного дома нужно оставить небольшие окошки с потайными дверцами, через которые можно будет при необходимости ремонтировать места соединений проводки или оценивать её состояние.

Наши рекомендации по монтажу электропроводки своими руками

• Используйте медные провода для проводки;
• Включите распределитель мощности в щиток, это позволит Вам отключать некоторые потребители тока, если такая необходимость появится;
• Установите датчики движения, которые будут включать и выключать освещения на лестнице или в подвале, так Вы сможете сэкономить.

Беспокоитесь за пожаробезопасность своего дома? Ответственно подойдите к проведению проводки в каркасном доме своими руками. Самое главное – перед началом работы получите консультацию у квалифицированного электрика, составьте грамотный план-схему и используйте только качественные материалы.Поделиться ссылкой:

Электропроводка и безопасность

Большинство возгораний в деревянных домах происходят из-за проблем в электропроводке. Многие ошибки связаны с игнорированием пожарной безопасности, отсутствием защиты от внешних механических воздействий, неправильными расчетами общей нагрузки и последующей покупкой проводов малого сечения.

Отправляясь в магазин электрики, убедитесь, что приобретаете сертифицированную продукцию. Провода должны иметь качественную изоляцию. Старайтесь брать товары известных производителей. Дешевые китайские кабели на деле могут иметь заниженные физические параметры и свойства. Плохая изоляция быстро разрушится, что повысит риск короткого замыкания, перегревов и возгорания.

Кабель ВВГнг 3*2,5 с негорючей изоляцией

Обязательно ли использовать гофру или металлорукав

Необходимость применения гофры и металлорукава отпадает, если используется сертифицированная продукция, а монтаж осуществляется со строгим соблюдением правил и рекомендаций. Наличие таких компонентов повышает защиту, но является необязательным, если выполнены все остальные условия.

Правильная организация электрической проводки в каркасном доме снижает вероятность возгорания. Что касается механических воздействий, то ни гофра, ни металлорукав не защитят кабель, если вы будете бездумно вгонять в стену саморезы. Обязательно составьте схематическое отображение мест, по которым были проложены линии электропередач.

Использование металлорукава для проводки в деревянном доме

Во многих статьях пишется про грызунов в деревянном доме. На деле при правильной санитарной обработке древесины вы исключите их появление и предотвратите сценарий, когда мыши перегрызают проводку.

Еще одним негативным моментом применения гофры или металлорукава является подорожание общей стоимости проводки. Какой смысл платить больше, если уровень безопасности и так высокий.

Если почитать европейские сайты и попытаться найти статьи о проводке в каркасном доме, редко где будет упоминаться строгая необходимость в применении дополнительных средств защиты – гофры или металлических рукавов. А ведь проверки там намного строже.

Вы ошибаетесь, если полагаете, что наличие гофры в стене позволит повторно протянуть кабель, не разрушая отделочный слой. Кабельные линии имеют множество изгибов, поэтому представить данный процесс сложно. Придется размещать гофру, диаметр которой будет в несколько раз больше общего сечения прокладываемых проводов. Но это экономически не выгодно и отнимает много места в стене или перегородке.

Допускается организация электропроводки без использования гофры

Проводка и пароизоляция: как тянуть провода в каркасном доме

Электрическая проводка в каркасном доме из дерева должна содержать максимально герметичный контур изоляции. Особенно это касается наружных стен, ведь спрятать целую линию только в перегородках не выйдет.

Один из лучших вариантов — спрятать проводку внутри утеплительных материалов, устанавливаемых перед пароизоляцией со стороны жилплощади. Вероятность повреждения контура сводится к минимуму, а данный зазор позволяет с легкостью установить подрозетники.

Монтаж кабеля в слое утеплителя

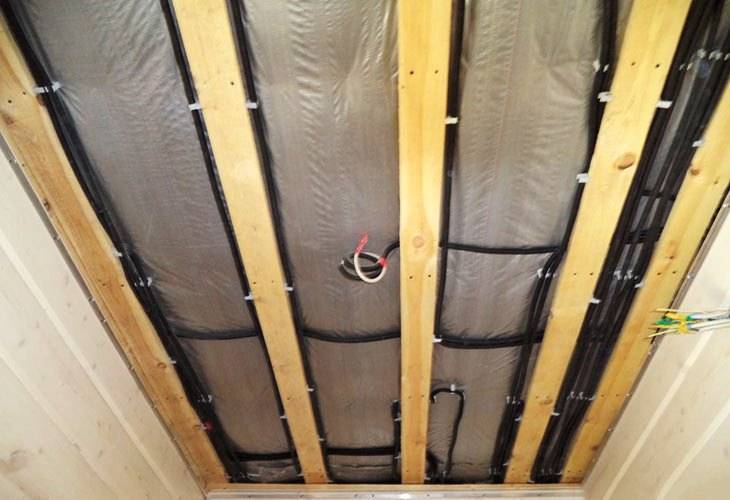

Второй вариант — размещение электрического кабеля позади контура пароизоляции. Выполнить это намного сложнее, потребуется больше финансовых средств. Придется сверлить стойки по всей протяженности кабельной линии и протягивать провода. Если коммуникации состоят из нескольких кабелей, то стойка превратится в решето, что снизит ее прочность. Повреждается пароизоляция, приходится выполнять повторную герметизацию.

Кухня

План раздела

Статья находится на этапе дописки. Вот планируемые подразделы

Электросчетчик

Типы кабелей для проводки в каркасном доме: медные, алюминиевые провода,
сечение проводов, дополнительная обертка

Соединение проводов в каркасном доме: скрутка, соединительные
фишки, скрутка проводов, спайка проводов

Монтаж кабеля в каркасном доме: в гофре, в канале, открытым
способом, скрытая электропроводка, открытая электропроводка, электропроводка в каналах,
электропроводка в гофрированной трубе

заземление дома— схема заземление, для чего делается,
как сдать дом в эксплуатацию.

Автоматы: реле тока, электрические автоматы

Электропроводка своими руками, какой кабель использовать,
сп 31 105 2002, Электропроводка в каркасном доме

Наружная электропроводка

Электрический ящик, электроящик

Правила электропроводки, требование к электропроводке,
нормы электропроводки

Проверка электропроводки

Инструменты для прокладки электропроводки

О Рукавах и электрических каналах при проводке электричества в каркасном доме

1.ВВГНГ негорюч

2.НЮМ более того, самозатухает

3.Гофра не всякая, но тоже самозатухает. По большому счету при ее использовании
удобно менять вышедший из строя кабель.           При использовании НЮМа она (не
считая 3го пункта) бесполезна. Есть еще риск, что крыски погрызут гофру вместе с
проводами. Оголив жилы они тем самым провоцируют вероятность КЗ.

4.Далее идет металлорукав. он по своей сути дает более надежную защиту от проникновения
температуры дуги от КЗ к горючему нутру стены. Кроме того, его можно заземлить,
тем самым убрав наводки и уменьшив электрополя в зоне проживания. Ну и 100% защищает
от грызунов. Хотя когда речь идет о крысах, я ни в чем не уверен. И тут вступает
одно но. При КЗ достаточно мощных силовых проводов(хотя бы 2,5 квадрат) могут возникнуть
такие условия, что металлорукав будет прожжен. То есть дуга опять вырвется внутрь
стены. Со временем дерево теряет как бы сказать.. в общем трухлявеет. То есть образуется
древесная пыль. Которая черезвычайно горюча. Кроме того, еще важна степень горючести
утеплителя, обшивки, каркаса стен и пароизоляции. Вот и выходит, что по пожарным
нормам к сожалению металлорукав так же не идеален. И наконец, Если Вы хотите иметь
отменный сон, на 100 процентов не опасаться за собственную жизнь и имущество, то
применяйте сертифицированну трубу 6016, с металическими распредкоробками, с заземлением.

Кстати напрямую sp 31-105-2002, напрямую не предписывает использовать подобную
схему организации электро проводки, но.. у принимаещего инспектора может быть иной
взгляд на ее организацию в деревянном доме. Сам я трубой не пользуюсь — много мороки,
впечатление что дуешь на холодную воду, ну и попробуй ее сейчас купи 🙂 НО, все
же рекомендую пользоваться полиамидами и металлоруковом. Всем удачи :)

Скрытая электропроводка в каркасном доме и ее особенности

Приняв решение делать скрытую проводку, нужно отдавать себе отчет в том, что:

• понижается пожаробезопасность дома;
• сложнее будет устранять неполадки, возникшие с электропроводкой.

Существуют определенные нормы и правила, которым необходимо следовать при монтаже электропроводки, чтобы максимально защитить свой дом от возгорания из-за неполадок с электросетями. Рассмотрим эти требования для скрытого монтажа, чтобы сделать правильные выводы при выборе способа проведения электропроводки в каркасном доме. Вот они:

• электрокабели при скрытом способе монтажа необходимо изолировать в металлические трубы;
• толщина стенок труб может быть от 2,5 до 4 мм; ее нужно выбирать в зависимости от диаметра проводов и с учетом того, чтобы стенка трубы не прогорела при коротком замыкании;
• внутри трубы должны иметь антикоррозийное покрытие, которое позволит служить долгие годы без повреждения ржавчиной;
• изгибы труб и их соединение должны быть выполнены сваркой или с применением резьбы;
• возможно использование медных труб, которые хорошо гнутся, что облегчает работу с ними;
• укладку таких защитных труб и коробов рекомендуется проводить с некоторым наклоном для возможности стекания образовавшегося конденсата;
• выбирая размер труб для прокладки скрытой электропроводки, нужно помнить, что кабели должны занимать лишь 40% сечения трубы и иметь возможность свободно помещаться там;
• внутренняя поверхность труб должна быть гладкой, чтобы предотвратить механическое повреждение кабелей;
• на концы защитных труб рекомендуется надеть пластиковые втулки, чтобы исключить вероятность повреждения кабелей об острые края;
• металлические трубы для прокладки скрытой проводки должны быть заземлены, чтобы избежать удара током в случае повреждения кабеля, а также снять статическое электричество с труб.

6 Коммутация электроточек – как установить и сделать надежные контакты

Для обеспечения всех помещений электричеством  делаем развод проводки в  распределительных коробках. Они изготовлены из различных материалов, имеют разнообразную форму. Одни предназначены для установки на поверхности – подходят для открытой проводки, другие утапливаются в стену, применяются для скрытой проводки. От них проводники направляются на розетки, к выключателям, светильникам.

При монтаже учитываем расцветку проводов: фазный белого цвета (на схеме L), нулевой синий (N), заземляющий с зелеными и синими полосами (РЕ). Для повышенной надежности контактов используем клеммы фирмы WAGO. Это простые изделия пружинного типа. Зачищаем изоляцию, вставляем концы проводов в клемму, где они сами прочно фиксируются, прижатые пружиной. Подключение очень качественное, контакты никогда не греются.

Останавливаем выбор на розетках, конструкция которых предусматривает заземление. Они отличаются внешним видом: имеют два пружинящих контакта снаружи. В розетках с подключением трех проводов при установке вилки сначала подключается заземление, затем фаза и нуль. Это обеспечивает безопасность при повреждении проводки. Выключатели также должны иметь три контакта, один сбоку служит для заземления.

Каркасное домостроение сопровождается различными мифами. Отдельные из них связаны с обеспечением электричеством сооружений такого типа. При этом ссылаются на повышенную пожароопасность каркасных зданий. Следует отметить, что этот фактор зависит только от конкретных материалов, использованных при строительстве. Относительно проводки, то умело выполненный монтаж, применение качественных материалов и комплектующих снижают уровень пожароопасности от электричества до минимального уровня.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

• скрытый или внутренний;
• наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

• с использование пожаробезопасных гофротруб;
• в каналах из ПВХ;
• с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

• не портит внешний вид интерьера дома;
• защищена от случайного внешнего воздействия;
• не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

• финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
• затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
• невозможно внешним осмотром определить состояние заложенного электрического кабеля;
• вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

• осуществление доступной проверки состояния электрокабеля;
• простота ремонта или замены вышедших из строя деталей электроцепи;
• доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

• существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
• осуществление особых требований по прокладке электропроводов.

Проведение электричества к дому

Без электричества невозможно максимально комфортное проживание в частном доме. Поэтому при строительстве каркасного здания или другой жилой конструкции заключается договор между электросетевой компанией и владельцем дома. Предварительно определяется наличие и расположение электросети с напряжением в 220 или 380 вольт. Такие сети отличаются тем, что на столбах расположены четыре провода либо комплекс кабелей, свёрнутых в жгут. При отсутствии такого напряжения определяется расположение источника с напряжение в 6 – 10 кВт, которая имеет три провода.

При подключении к сети действуют определенные правила

После выбора электросети нужно заключить договор, а для этого понадобится пакет документов. Формальные вопросы решаются довольно просто, но особенного внимания требует техническая сторона дела. Далее осуществляется определение места ответвления проводов, идущих в сторону каркасного дома. Чаще всего таковым является ближайшая опора воздушных линий. При этом кабель может быть проложен под землёй или же натянут по столбам. При осуществлении однофазного подключения или других вариантов существует множество технических моментов. Поэтому самостоятельно организовать такой процесс сложно и помощью профессионалов позволяет создать безопасную сеть в каркасном доме.

Соблюдение правил — гарантия безопасности

При воздушном типе проведения запрещено проводить кабель через стены каркасных или деревянных конструкций. При подземном методе используются специальные гофры, через которые прокладывается провод. В местах прохождения элементов через фундамент или стены здания, в области выхода и входа трубы устанавливаются металлические трубки длиной около 2 метров. После окончания всех работ следует залить пустое пространство внутри гофры легкой цементосодержащей смесью, которую легко пробить. Часто используется пакля, которая предварительно смешивается с раствором цемента.

Популярным вариантом является введение в дом кабеля через фундамент. При этом действуют следующие правила:

• Места входа и выхода проводника из земли должны защищаться металлическими трубами длиной 2 метра;
• Если для подвода электричества был использован бронированный кабель вместо самонесущего провода, то подвешивание его производится с использованием троса;
• К стене дома поднимающийся из земли кабель укрепляется с помощью накладных скоб;
• В случае использования троса его соединяют со стеной при помощи рым-болта;
• Кабель, вводимый в дом, должен иметь прогиб ниже отверстия, чтобы осадочная вода не проникала внутрь.

В прокладке нельзя натягивать кабель. Свободное его расположение обеспечивает эффективную эксплуатацию электросети. При этом схемы подключения могут быть различными.

Тщательная организация подключения обеспечивает безопасность

При проведении электросети в каркасный дом используются различные методики. Заключительным этапом любого процесса является монтаж устройства для распределения электроэнергии по дому. Профессиональное проведение всех работ позволяет учесть все важные моменты и обеспечить безопасность.

Электропроводка в каркасном доме правила

Разберем общие правила в электропроводке, которые касаются любого дома какой бы вы не строил: каркасно-щитовой, деревянный, кирпичный или какой еще.

#1 — Выбор кабельной продукции

Как и в любом жилом помещении должны использоваться кабели, которые не распространяют горение. К таким относятся ВВГнг (A, LS). Есть еще обозначения FRLS и др., однако первые два самые доступные и распространенные их берем за основу. Можно использовать кабели серии NYM. Кабель с таким обозначением очень хорошо зарекомендовали себя именно в деревянных домах. Если не стоит цель экономии денежных средств, то такой кабель будет удобнее применять.

NYM-кабель

Некоторые производители такие как Конкорд, Севкабель делают NYM кабель с негорючим наполнением, что качественно отличает его от плоского.

#2 — Выбор сечения провода для электропроводки

При строительстве каркасно-щитового дома и прокладки электропроводки необходимо знать с каким сечением провод использовать.

Почему выбор сечения проводника такой, а не иначе подробно расписан здесь.

Просто перечислю выбор сечения кабеля:

1. Для света используем 3*1,5 мм2;
2. Розетки 3*2,5 мм2;
3. Варочная поверхность в однофазной сети 3*6 мм2;
4. Варочная поверхность в трехфазной сети 5*2,5 мм2;
5. Подключение распределительного щита 3*6 мм2 или 5*6 мм2.

#3 — Выбор автоматов защиты для распределительного щита

Какой бы хороший провод не был, если его не защитить от перегрузки, он может выйти из строя со всеми вытекающими. А если перегрузки будут незначительные, но часто, срок службы сократится в несколько раз.

А самым слабым звеном в электроцепи всегда будут розетки выключатели и соединения в распределительных коробках. Отдельная статья про выбор автоматов защиты.

Также просто перечислю номиналы автоматов защиты:

1. Для света используем 10 А;
2. Розетки 16 А;
3. Для варочной поверхности в однофазной сети 32 А;
4. Варочная поверхность в трехфазной сети 3P 16 А;
5. Для подключения распределительного щита 3P 25 А для трехфазного ввода мощность 15 кВт и 1P — 50 А для однофазного ввода мощностью 10 кВт.

#4 — Устройство заземления для дома

Обязательным условием для электрики в любом частном доме является правильно сделанный контур заземления.

А если у вас планируется подключать газовый котел, то еще необходимо и заключение электролаборатории по сопротивлению заземления.

В современных условиях можно приобрести готовый комплект заземления, взять в аренду мощный перфоратор и забить его рядом с домом. После необходимо отдельным проводом подключить к шине заземления распределительного щита.

Заводской комплект заземления

Этот вариант минимально затратный если вы не обладаете навыками электросварки и нет необходимости копать землю. Неоднократно проверенное электролабораторией заземление всегда укладывается в нормы.

Можно действовать и по старинке. Копаем равносторонний треугольник 2,5*2,5*2,5 глубиной 50 см; забиваем три металлических уголка 50*50 толщиной не менее 3,5 мм и длинной 2500 мм, затем металлической полосой 40 мм и толщиной 4 мм обвариваем по контуру. На край полосы навариваем болт М8 (М10) и соединяем проводом (10 мм2) с шиной в распределительном щите. Прокрашиваем сварные швы и закапываем.

Это все то, что касается основных правил для электропроводки в доме.

Ввод электричества в дом

Чтобы подключить каркасный дом к магистральной линии, необходимо сделать ответвление. Для этого подходит два способа – подключение кабеля по воздуху или под землей. Также необходимо выбрать количество жил в кабеле. Если напряжение будет однофазным (220 В), используют трехжильный кабель, а если трехфазным (380 В) – пятижильный.

На конце вводного кабеля находится счетчик, учитывающий потребление электроэнергии. Располагают его снаружи, ведь контролер должен иметь возможность без проблем снять показания, даже если хозяина нет дома. Для защиты счетчика его помещают в специальный короб или герметичный щиток. Он сохранит измерительный прибор от негативного атмосферного влияния.

Далее от счетчика электрический кабель ведут внутрь здания. Просверливают отверстие в стене. Например, в двухэтажном доме это делают в районе перекрытия между этажами. Для защиты электропроводки и соблюдения противопожарных норм кабель помещают в гофру, затем протягивают ее через отверстие и закрепляют в перекрытии. Внутри дома провод подключают к распределительному щитку в выбранном месте.

Важно! Между счетчиком на улице и распределительным щитком внутри должен быть автомат. Необходимость его установки связана с обеспечением защиты кабеля между этими элементами

Так, если случайно кабель повредится (например, на входе в дом) либо произойдет короткое замыкание в системе, автомат сработает и выключит электричество. Если же автомат не ставить, может возникнуть ситуация, когда счетчик полностью выгорит, и тогда отключится вся магистральная линия.
