Клееный брус в домах с плоской крышей

Исключить усадку можно, если использовать для строительства клееный брус. Он несколько дороже обычного, но сохраняет все достоинства традиционного, даже, как и дерево, выделяет фитонциды, обеззараживающие воздух.

Достаточно и других преимуществ у этого строительного материала:

• стандартные размеры производимых заготовок позволяют уменьшить расходы и сократить сроки возведения объекта,
• в технологический процесс производства заложена обязательная просушка для повышения прочности изделия и его устойчивости к воздействию воды и солнца,
• клееный брус имеет абсолютно гладкую поверхность и не требует дополнительных затрат на декор поверхности. Поскольку визуально воспроизводит фактуру дерева и его натуральность,
• сохраняет высокую устойчивость к повреждениям механического характера, не знает таких понятий, как усадка и растрескивание,
• обработанный на стадии производства защитными антисептиками брус не боится грибков и плесени.

Все эти, а также ряд других достоинств позволяют ему успешно конкурировать на строительном рынке и быть весьма востребованным материалом.

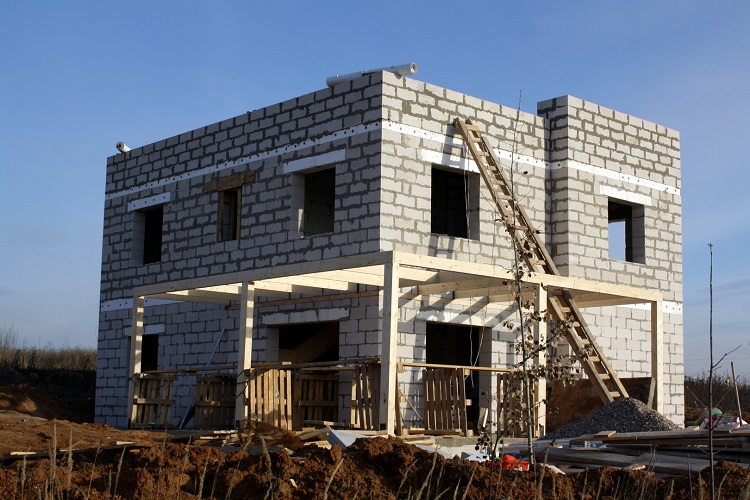

Газобетон в строительстве домов с плоской кровлей

Если при выборе проекта будущего дома, есть мысли основательного использования поверхности крыши с серьёзными нагрузками, то вышеперечисленные стройматериалы нужно исключить и остановиться, например, на газобетоне.

Этот минеральный камень производится искусственно и имеет пористую структуру. Срок его службы рассчитан на сто и более лет. Он прекрасно подходит для строительства стен, способных нести большие физические нагрузки. Его достоинства внушительны, это морозостойкость и соответственно теплоизоляция, огнестойкость и прочность. Звукоизоляция серьёзная, а если учесть, ещё слой штукатурки внутри и облицовочный материал снаружи здания, то шумы с улицы вообще не будут проблемой.

174 м2

Строительство из газобетона идёт более быстрыми темпами, чем традиционная кирпичная кладка. Из явных недостатков можно выделить необходимость отделки внешних и внутренних поверхностей стен, чтобы придать жилью необходимый комфорт и эстетический вид. Всё это требует дополнительных финансовых трат. Но если заказчика это не смущает, то всё остальное значения не имеет. Зато перекрытия из бетонных плит или залитые с помощью опалубки могут вынести любые нагрузки. На крыше такого здания можно устраивать и плавательный бассейн, и клумбы с цветами.

Рассматривать вариант постройки здания из пенобетона нет смысла, поскольку такие проекты по требованиям сходны с газобетонными. Следует лишь иметь ввиду тот факт, что пеноблоки обладают меньшей прочностью и при сооружении плоской крыши необходимы тщательные расчёты несущей нагрузки стен. К тому же срок службы данного материала около 30 лет.

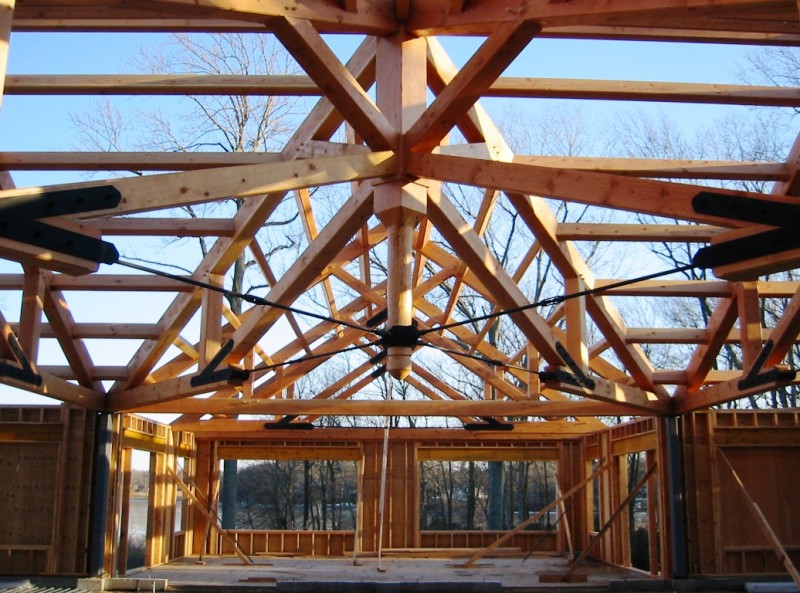

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил. Кроме того, следует определить какой ширины выбирать стропила для монтажа

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

• Нагрузку крыши;
• Тип древесины, выбранной для конструкции;
• Длину стропила;
• Расстояние шага расположения стропил.

Расчет параметров стропил

Что такое план кровли и зачем он нужен

План кровли – это обязательный документ, которые необходим при строительстве здания. Именно по нему проводятся все работы по возведению крыши на доме. План крыши представляет собой чертежный рисунок здания, выполненный в проекции «сверху». Составляют его согласно всем требованиям ГОСТа.

Благодаря этому документу, строители имеют представление о том, какую форму будет иметь здание, где должны находиться все элементы крыши, которые выступают, куда нужно установить водосточную трубу. В большинстве случаев чертежи выполняются в масштабе 1:200 или 1:500.

Крыша на здании имеет несколько видов:

• плоская;
• двускатная;
• многоскатная;
• шатровая;
• вальмовая.

Для ее покрытия используют разные кровельные материалы:

• профлист;
• шифер;
• гибкую черепицу;
• металлочерепицу;
• оцинковку.

Схема классической двускатной крышиИсточник goldkryshi.ru

Благодаря плану кровли можно определить нужное количество материалов, а так же определять какую работу выполнять в первую очередь, а какую следующей. В документах чертеж кровли делается в нескольких проекциях, а так же указываются все имеющиеся слои. Следует отметить, что таких чертежей должно быть несколько. И каждый из них относится к определенному этапу выполнения работы.

Как сшить тапочки из старой дубленки своими руками?

Двухскатная крыша

Двухскатная крыша является самой популярной формой при строительстве частных домов. Убедиться в этом можно посетив выставку домов – двускатная кровля здесь один из фаворитов. Считается, что она имеет гораздо более привлекательный вид, чем односкатная. Название формы говорит о том, что основа конструкции – это два ската, которые опираются на наружные стены дома, имеющие одинаковую высоту. Угол наклона может быть от 12 до 45°.

При необходимости в двухскатной крыше можно обустроить мансардное помещение. Снег с такой крыши сходит хорошо, что исключает протечки. Минусом является то, что при штормовых ветрах крыша может подниматься или фронтоны могут заваливаться.

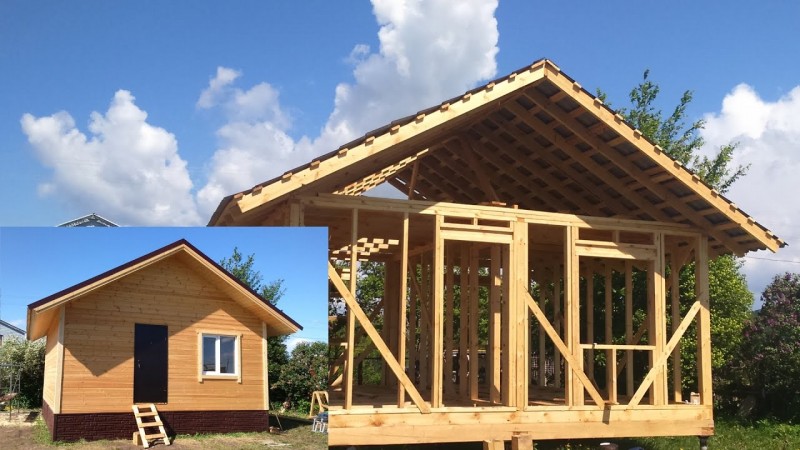

Двускатная крыша в доме, построенном по проекту «Peura»Источник yandex.uz

Когда необходима?

Если во время эксплуатации дома ощущаются явные проблемы с кровлей, нужно их выяснить и провести соответствующие ремонтные работы, вплоть до полной реконструкции крыши.

Чаще всего проблемами с крышей служат такие факторы:

• ошибки в процессе проектирования;
• недочеты при монтаже конструкции;
• неправильная эксплуатация.

Если при проектировании были допущены просчеты, это приведет к тому, что стропильная конструкция деформируется. Это нарушает целостность кровли. Ошибки могут быть и в процессе расчета теплоизоляции, когда в зимнее время крыша будет перемерзать и покрываться льдом, от чего кровельный материал начнет деформироваться.

При неправильном монтаже можно также получить массу проблем. Если не соблюдать технологические требования и отступать от намеченного проектом плана, проблем с эксплуатацией не избежать. Если на крышу был положен некачественный материал, то очень скоро это даст о себе знать протечками и потерей тепла.

Чтобы точно знать, с чем именно предстоит бороться, важно найти профессионала, который сможет правильно определить причину проблем. Это и будет стартом для создания плана ремонта крыши и сметы на него

Для проведения работ по реконструкции крыши ставится ряд целей:

• Работа с подкровельным пространством, увеличение его габаритов, и уменьшение. Эти работы предполагают создание новой конструкции кровли, задействование стены и перегородки.
• Использование чердака в новом качестве, для чего есть необходимость провести ремонт крыши.

• Следование стандартам санитарных норм в случае если чердак отводится под жилое пространство.
• Изменение чердака в мансарду.
• Дополнительное строение рядом с домом в виде кухни или гаража, которое получает часть крыши дома.
• Комплектация окон в мансарде, для увеличения количества света в помещении.
• Создание двери и балкона прямо на крыше дома.

Есть и ряд других причин, которые могут вызвать необходимость реконструкции крыши:

изношенность конструкции крыши раньше срока, из-за неправильных условий эксплуатации;

• следствие плохого качества работ, выполняемых строителями дома в отношении возведения крыши;
• небрежное отношение к кровле, длительное отсутствие ремонта, даже если он сильно нужен;
• отсутствие вентиляции в проекте строительства крыши и ее перекрытия.

Это возможные причины, по которым может потребоваться реконструкция крыши с изменением ее внешнего вида.

Правила эксплуатации плоской кровли

Эксплуатация плоской крыши не сложнее, чем привычной двускатной. Существует ряд правил, соблюдение которых во время монтажа и дальнейшего использования поможет продлить срок службы кровельного покрытия:

• Кровельный ковер следует оберегать от контакта с органическими растворителями, бензином или техническим маслом.
• Крыша должна быть чистой. Любой мусор, гвозди, забытые куски арматуры и проволоки, оставленные на поверхности покрытия, могут нарушить его целостность.
• Следует помнить, что битумно-полимерные материалы, входящие в пирог, не переносят действия пара и температуры выше 45°.
• Регулярный осмотр. Во время таяния снежного покрова и осеннего листопада необходимо осматривать водосточные желоба и воронки (минимум дважды в месяц).

Современный проект плоской крышиИсточник archilovers.com

Виды крыш

Конструктивные решения весьма разнообразны:

Плоская крыша

Требует тщательного монтажа и последующего обслуживания. Обязательно оборудование системой водосливов. Под домом с такой крышей должен быть надёжный фундамент. Иначе просадки приведут к уходу уклонов и протечкам. Зато на такой крыше можно оборудовать площадку для отдыха.

Односкатная крыша

Самая простая по устройству. Обычно используется для небольших построек, потому что стропила большой длины получаются слишком массивными. Пространство под такой крышей неудобно для оборудования обитаемого чердака.

Двускатная крыша

Самый популярный вариант в средней полосе и северных регионах. Устройство двускатной крыши отличается простотой конструкции.

Мансардная крыша

В верхней части имеет небольшой уклон. Далее делается излом, после которого крыша опускается под острым углом. Такая крыша сложна конструктивно, но позволяет значительно увеличить пространство чердака.

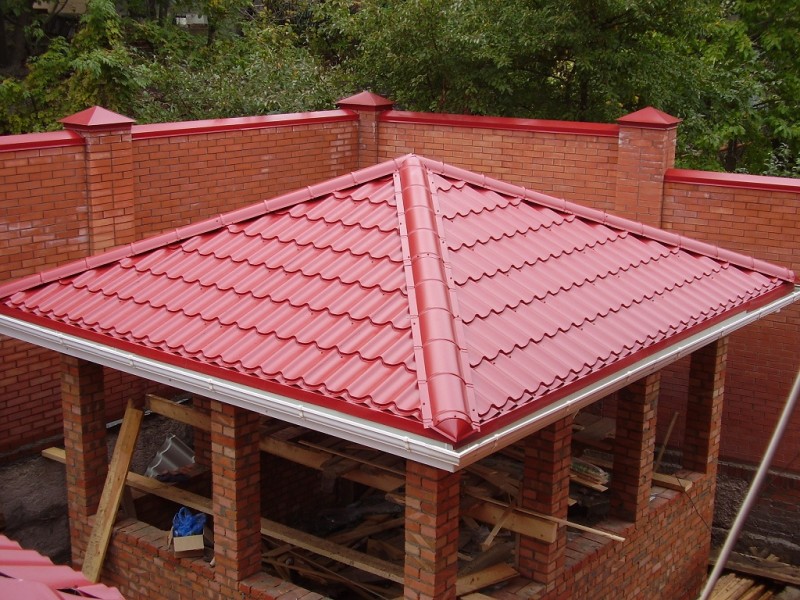

Четырёхскатная крыша

Также называется вальмовой. Отсутствуют фронтоны. Похожа на двускатную крышу, у которой с торцов сделаны ещё два ската. Популярна в южных регионах, поскольку хорошо выдерживает повышенные ветровые нагрузки.

Любое конструирование по сути является поиском компромисса между многими факторами: стоимостью, технологичностью, весом, прочностью, различными потребительскими качествами.

А у потребителей строительных услуг бывают разнообразные требования и эстетические пристрастия. В результате схемы устройства крыш разнообразятся дополнительными видами, например полувальмовыми, многощипцовыми (многоконьковыми, ендовыми), купольными, шатровыми.

Преимущества и недостатки

Дом с мансардной крышей, как правило, имеет сложную конструкцию кровли. Верхний сегмент обычно пологий, а нижний – более крутой. Это обеспечивает удобство и комфортабельность внутреннего помещения. Последнее можно использовать как в хозяйственных целях, так и для постоянного проживания.

Такая конструкция обладает рядом положительных качеств:

• дом с мансардой в строительстве обойдется дешевле, чем полноценные 2 этажа;
• в отличие от двухэтажного строительства, уменьшается нагрузка на фундамент, что позволяет сэкономить;
• дом выглядит эстетично и оригинально;
• при правильном обустройстве на мансардном этаже будет очень уютно находиться;
• мансарда заметно расширяет жилую площадь;
• в сооружении конструкция не сложная, все работы можно выполнить собственноручно;
• в процессе монтажа обязательно выполняется утепление мансардной крыши, благодаря чему значительно улучшаются теплоизоляционные характеристики дома.

Однако есть и некоторые минусы:

• потолки имеют скошенную конфигурацию, поэтому стены низкие, что влечет сложности при подборе мебели;
• необходимо применять качественные тепло- и гидроизоляционные материалы, стоимость которых относительно высока;
• построить мансарду несколько тяжелее, нежели традиционную двухскатную крышу.

Основные характеристики стеклохолста

Малярный стеклохолст  изготавливается из стекловолоконных нитей методом прессования, который несколько схож с технологией производства обычной бумаги, только прессуют в данном случае стекловолокно и органическую смолу. В результате получают однородные стекловолоконные листы плотность от 25 до 50 грамм на 1 квадратный метр.

Свойства малярного стеклохолста:

• Армирует стены.
• Не боится воды, химических реагентов.
• Не горюч.
• Не притягивает пыль.

Также следует отметить, что полотна стеклохолста состоят только из натуральных компонентов. Они не вызывают аллергии, пропускают пар и воздух, препятствуют образованию плесени и грибка.

В отличие от стеклообоев, стеклохолст не имеет плетеного рисунка или ярко выраженного рельефа на своей поверхности. Структура-паутинка после окрашивания проявляется в виде своеобразной декоративной фактуры. Впрочем, после шпаклевки паутинки и дальнейшей окраски, можно получить ровную и гладкую, матовую (в зависимости от краски) поверхность.

Стандарты двуспальной кровати: фото красивых моделей, требования к изделиям

Поклонникам традиционности, желающим создать уют в спальне без экспериментов, лучше приобретать типичную мебель, которая ориентирована на определенные стандарты, характерные для отдельных регионов проживания. Самыми популярными и распространенными в индустрии мебельного производства считаются американские, европейские и азиатские стандарты.

Выбирая двуспальную кровать необходимо обращать внимание на ее изголовье

Стандарт, используемый в Америке, характеризуется большими габаритами двухместной кровати. Это модели, выполненные в форме квадрата или круга, их высота стартует от 80 см. Азиатские параметры основаны на традициях востока, предполагающих низкое расположение ложа. Из-за отсутствия бортиков, изножной планки, а иногда и изголовья конструкция скорее выглядит как небольшое возвышение над полом, а не как полноценная кровать.

Для нашей страны по понятным причинам более характерным является европейский стандарт. Такие кровати в основном имеют форму прямоугольника, располагаясь на высоте 50-60 см от пола. Данная конструкция отлично впишется в любую квартиру – как в старую хрущевку, так и в новый просторный дом.

Как правило, стандартные европейские кровати имеют форму прямоугольника

Одной из важных деталей двуспальной кровати является изголовье. Оно может быть разным по форме и размерам: ажурным либо плоским, высоким либо низким. Располагается оно как строго вертикально, так и под определенным углом. Изголовье бывает таких типов:

• со стационарным креплением к кровати;
• навесным, представляющим собой отдельную деталь, которая фиксируется к стене;
• приставным – в виде отдельной тумбы, присоединяющейся к кровати.

Выбирая подходящую модель, нужно учесть, что она обязана отвечать определенным требованиям. 2-х спальные кровати должны:

• быть удобными;
• создавать комфорт;
• вписываться в общий интерьер;
• не загромождать пространство, а создавать уют.

Стиль модерн в интерьере: фото

Кровля оригинального вида

Этот перечень не отличается видовым разнообразием, поскольку встречается не так часто:

• коническая крыша(в виде конуса) в частных жилых домах встречается редко, нею накрываются элементы дома, — веранды круглой формы или же декоративные башенки;
• дугообразная кровля или сводчатая крыша – название говорит о своей само за форме. Редко служит основным видом крыши жилого здания, чаще является дополнением на определенном участке: над холлом, лестничной клеткой, тёплым  переходом, зимним садом или мансардой. Крышу называют также арочной и применяют в частном домостроительстве. Проектируют несущие конструкции из бетона, металла и дерева, а  в качестве кровельного материала используют стекло, прозрачный шифер, поликарбонат, а также для обустройства непрозрачной кровли оцинкованную сталь, медь или титановые сплавы;
• куполообразная крыша придаёт зданию уникальный, привлекательный вид; более устойчива к ветровым нагрузкам; быстро освобождается от покрова снега. Прозрачные кровельные материалы усиливают естественную освещенность, позволяя экономить электроэнергию. В таких помещениях создается большой объём воздуха, положительно влияющий на самочувствие находящихся там людей;
• комбинированная крыша – симбиоз многощипцовой, полувальмовой и шатровой конструкций. Подобные сложные модели должны проектировать и сооружать мастера экстра-класса.

Очень часто форму крыши определяют исходя из архитектурных особенностей здания.

Печь на отработанном масле: варианты изготовления устройства своими руками

От крыши многое зависит

Когда человек гуляет на улице, время от времени его взгляд падает на крыши домов. Например, крыша одноэтажного дома (и не только она) очень сильно зависит от правильного сделанного уклона. Ведь именно от правильного уклона зависит использование всех сильных сторон, которыми обладает навесное укрытие.

А там где климат обычно суровый, уклон играет чуть ли не самую важную роль, так как при его неправильном построении, все осадки, которые выпадают на поверхность, будут протекать в здание.

Очень важной составляющей правильного уклона, является подбор материала для кровли. Например, если дом планирует укрывать шифером или черепицей, то в этом случае уклон должен быть не меньше 25°

Какие программы для проектирования крыш существуют

Раньше строители перед тем, как приступить к работе по оборудованию крыши домов, должны были нарисовать схему. На основании рисунка осуществлялись замеры необходимых параметров, которые переносились на предварительно подготовленный план, нанесенный на лист бумаги. Людям современности повезло.

Интерфейс программы для расчета стропил кровли

Ведь есть специальные утилиты, которые самостоятельно все просчитают, главное корректно указать параметры. Стоит понимать, какие функции возможно выполнить с тем или иным софтом, чтобы подобрать для себя тот, который максимально комфортен.

Автокад

Программа с начала своего выхода начала пользоваться высокой популярностью.

В видео показывается процесс расчета кровли в программе Автокад.

Преимущества

1. В программное обеспечение вшиты объекты различной формы, с помощью которых можно сконструировать структуры, которые подойдут под конкретный случай.
2. Утилита позволяет просмотреть созданные объекты в 2D и в 3D режиме архитектурной визуализации.
3. Также, можно распечатать созданный чертеж, чтобы обустроить крышу по всем параметрам.
4. Внутри утилиты имеется набор всех необходимых инструментов, которые понадобятся для создания самых разнообразных объектов.
5. С помощью программы Автокад можно создавать презентационные и рекламные ролики, которые помогут заказчику в совершенстве понять, как будет выглядеть кровля его дома.

6. В программу можно загрузить подготовленные файлы, созданные в программе Excel или же заснятые на фотоаппарат. После загрузки файлов, можно работать с ними, совершенствуя с помощью утилиты Автокад и добавляя необходимые для создания проекта элементы.

7. Работать в софте достаточно просто, панель задач создана таким образом, что она будет понятна и профессиональным проектировщикам, и начинающим пользователям подобной утилитой.
8. Пользоваться программой можно с любого компьютера, телефона или планшета. Поэтому софт может быть использован потребителями услуг любого уровня.

Недостатки

Для того чтобы программа полноценно и без сбоев работала, необходимо уточнить, совместима ли выбранная версия с программным обеспечением, установленным на компьютер.

Кровля Профи

Данная утилита чаще всего используется компаниями, которые указывают услуги строительства разным потребителям.

Интерфейс программы Кровля Профи

На этапе подготовки к строительству, не зависимо от того 1 или 3 этажа в здании планируется возводить, Кровля Профи поможет подсчитать, какое количество материалов необходимо для осуществления миссии, в частности, для крыши сооружения.

Преимущества

1. Удобный интерфейс.
2. Четкое понимание того, сколько сырья требуется закупить для качественного выполнения работы.
3. Программа четко просчитает, каким образом максимально экономно использовать материал, чтобы даже отрезки были пущены в дело.
4. После создания проекта, программа для расчета крыши выдает готовый чертеж, на основании которого можно осуществлять возведение конструкции кровли здания.

Недостатки

В утилите Кровля Профи довольно ограниченное количество функций. Чтобы установление крыши было осуществлено на высоком уровне, нужно хорошо подготовиться к данному процессу. Именно для этой цели и придуманы программы, в которых можно создать проект и напечатать чертеж этой конструкции. Главное, выбрать подходящую утилиту, в которой будет удобно и комфортно работать.

Как создается сад на кровле здания?

Чтобы обеспечить полноценную жизнедеятельность растений, кустов и деревьев на поверхности дома, создается многослойный «пирог»

Важно отметить, что реализация такого сложного проекта возможна только на плоских крышах или крышах с уклоном до 5 градусов. Для сада на крыше необходим достаточно широкий грунтовый слой, предупредить сползание которого со скатной крыши очень сложно

Для таких кровель лучше выбрать более легкий вариант озеленения, с неприхотливыми растениями, например, седумом или газонными травами.
В состав кровельного «пирога», который позволяет гарантировать жизнедеятельность настоящего сада на крыше, входят следующие слои:

1. Противокорневая пленка. Она помещается поверх гидроизоляционных материалов, защищающих поверхность кровли от проникновения влаги, и препятствует их разрушению под воздействием корней растений, кустов и деревьев.
2. Изоляционный мат. Он способствует удержанию влаги и питательных веществ, которые нужны для нормального роста и развития растительного слоя, а также защищает противокорневую пленку от возможных повреждений.
3. Дренажный слой. Он выполняет сразу несколько функций: отводит излишки влаги, способствует вентиляции корней растений, кустов и деревьев, а также сохраняет то количество жидкости, в котором они нуждаются.
4. Система фильтрации. Этот слой защищает дренаж от закупоривания кусочками почвы, а также препятствует вымыванию полезных веществ из почвенного субстрата.
5. Питательный субстрат. Это специально созданный для эксплуатации на крыше аналог почвы, содержащий множество питательных веществ, пропускающий воздух, не слеживающийся и не уплотняющийся.
6. Растительность. Последний слой кровельного пирога составляют непосредственно сами травы, цветы, кусты и деревья, которые будут составлять сад на крыше дома. Для этого слоя выбираются те культуры, которые невосприимчивы к воздействию большого количества солнечного излучения.

Перечисленные шесть слоев — это основа кровельного сада, без которой обеспечить его долгую и беспроблемную эксплуатацию будет просто невозможно. Все слои проектируются, создаются и укладываются с соблюдением соответствующей технологии, поскольку любая ошибка может стоить жизни растению или прочности зданию.

Предварительные замеры и вводимая информация

Например, для проведения расчета объема листов металлочерепицы для крыши следует:

• по коньку или карнизу замерить ширину ската по горизонтали;
• от конька до карниза замерить длину ската.

При получении итога, можно рассчитать, сколько доборных элементов и крепежа уйдет на такое количество листов металлочерепицы.

Чтобы использовать калькулятор для расчета профнастила, надо ввести следующую информацию:

• тип кровли;
• длину и ширину дома;
• уклон кровли;
• тип профнастила;
• марку профнастила;
• тип утеплителя и паро-изоляционных материалов.

Расчет двускатной крышиИсточник sip-roof.ru

Двускатная крыша – сложная конструкция, требующая особого подхода и знаний, как в проектировании, так и в строительстве. Одни из основных затрат – это материал стропил, обрешетки, утеплительные, кровельные и гидроизоляционные материалы. Онлайн-калькулятор для такого вида поможет рассчитать примерную площадь кровли, количество требуемого стройматериала и избежать ненужных трат. Полученные при расчетах чертежи в 2D и 3D формате дают представление о Вашей кровле в будущем. Для этого нужны следующие сведения:

1. Размеры стропил с учетом нагрузки на крышу, шагов между стропилами и тип кровельного материала.
2. Размеры обрешетки.
3. Размеры покрытия кровли.

Видео описание

В видеообзоре предлагается инструкция по работе с бесплатным калькулятором расчета двускатной крыши с формированием параметров конструкции, чертежами и визуализацией 3D:

Программа автоматически проведет расчет по введенным параметрам. Программа онлайн-калькулятора высчитает величину предельной нагрузки на балки перекрытий строения, если внести сведения о материале древесины, пролете в сантиметрах, размерах и шаге балок.

Диаметр дымохода влияет на деятельность приборов для отопления. Дымоход подбирается с учетом сечения выходного патрубка котла, печных и каминных топок, изготовленных на заводе.

Онлайн-калькулятор поможет провести примерные расчеты параметры высот, диаметров дымохода и угла наклона крыши.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость кровли различных типов, воспользуйтесь следующим калькулятором:

Этапы расчета дымоходной системыИсточник sovet-ingenera.com

Заключение

Калькулятор расчета кровли – помощник для оценки Вашего будущего дома. Используя калькулятор, рассчитать количество материалов для возведения крыши и примерную стоимость работ сможет даже неподготовленный человек. Но надо помнить, что ключевое слово здесь – это «примерно», ведь калькуляторы – это по сути игрушки и никто не знает по каким формулам и допускам они делают расчеты. Поэтому их можно использовать для сравнения различных материалов, но никак не руководствоваться такими расчетами для проектирования – окончательную смету сможет посчитать только специалист.

О достоинствах совмещенных конструкций

Совмещенная крыша — это структура, в которой элементы кровли выполняют функцию чердачного перекрытия. Такое инженерное решение создает единую систему, совмещающую чердак и подкровельное пространство. Совмещенные (бесчердачные) кровли достаточно распространены как в городском, так и частном строительстве; их популярность у застройщиков обусловлена следующими достоинствами:

• Экономия материалов и трудозатрат. Появляется возможность сэкономить на обустройстве полноценного чердака и на устройстве стропильной системы. Итоговая стоимость подобных конструкций на 10-15% меньше, чем традиционных аналогов с чердачными перекрытиями.
• Скорость монтажа. Упрощенная схема строительства, не требующая строгого соблюдения норм СНиП, означает простой и быстрый монтаж.
• Эксплуатация. Не отличается от использования холодного (неотапливаемого) неэксплуатируемого чердака.
• Экономия в процессе эксплуатации. Затраты в процессе использования (на периодическое обслуживание) в полтора раза ниже, чем у скатного аналога с чердаком.

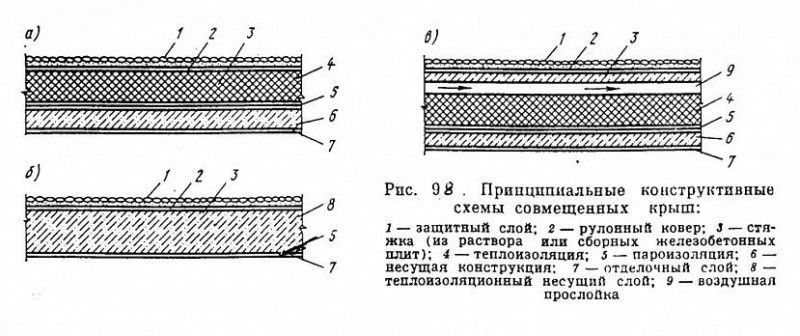

Схемы совмещенных крышИсточник tr.skopelitissa.com

Конструктивно бесчердачные крыши могут иметь следующий вид:

• Традиционная скатная. Гидроизолирующий слой защищает термоизолятор сверху; метод получил повсеместное распространение благодаря простоте исполнения и практичности. Твердый плитный утеплитель является деталью стропильной системы.
• Инверсионная. Разновидность, в которой слои гидро- и теплоизоляции расположены в обратном порядке (утеплитель сверху).

Невентилируемая

Простой вид кровли, чаще применяемый в технических строениях, когда теплоизолирующий слой совмещается с несущей конструкцией. Все слои образуют цельную систему и плотно прилегают друг к другу.

Разница в организацииИсточник nl.decorexpro.com

Вентилируемая

Распространенный в частном загородном строительстве вариант, при котором кровельные панели снабжены каналами или порами. Рядом с утеплителем оставляют воздушный зазор, позволяя воздуху свободно циркулировать и удалять конденсат. Такое устройство совмещенной крыши улучшает ее теплоизоляцию и предупреждает вздутие. Строение представимо в следующем виде:

• Несущее ж/б основание (плита, часто пустотная).
• Слой битумной пароизоляции.
• Плитный или насыпной утепляющий слой.
• Цементная или асфальтовая стяжка.
• Слой гидроизоляции.
• Рулонное финишное (внешнее) покрытие.

Частично вентилируемая

В состав конструкции входит прослойка с микроперфорацией, поддерживающей ее в сухом виде. В основе лежит ж/б плита, на которой размещается дополнительный слой бетона с каналами 30-40 мм в диаметре. Завершающим этапом монтажа кровельного ковра является укладка слоя рулонного финишного покрытия.

Вентилируемая крышаИсточник allremont.com

Токоведущее, коммутационное, осветительное оборудования

УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Например, популярные виды розеток выглядят следующим образом: Сейчас самыми популярными являются устройства скрытого типа с заземлением.
Но в большинство схем содержит эти элементы.
Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты.
Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. При необходимости допускается изменять последовательность присвоения порядковых номеров в зависимости от размещения элементов в изделии, направления прохождения сигналов или функциональной последовательности процесса. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы.
Рисунок 9 Каждой таблице присваивают позиционное обозначение элемента, взамен УГО которого она помещена. Но начнем немного издалека При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента.

Виды и типы электрических схем

Например, предохранитель и резистор имеют незначительные отличия. Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.

Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата. Указывают расстояния от элементов до стеновых ограждений. Данные об элементах следует записывать в перечень элементов, оформляемый в виде таблицы по ГОСТ 2. Между элементами проводят линии связи.

Условные обозначения выключателей на чертежах и схемах Есть отдельные изображения для переключателей. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному. Их сразу можно отличить от других элементов. Знак обозначения мобильных контактов Функции деталей со стационарными контактами Обозначения элементов электроснабжения на однолинейных схемах отображают только силовые элементы. Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один.
КОМПАС Электрик Часть 2 Разработка схемы принципиальной Э3

Типичные ошибки при проектировании

Составленный проект кровли может в себе таить вроде бы незначительные ошибки. Но при сооружении конструкции они могут обойтись застройщику в немалые дополнительные вложения.

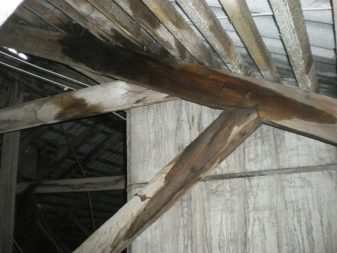

Одна из значительных ошибок – неправильно спроектированный вентиляционный зазор. Вентиляция кровли играет важную роль в процессе ее эксплуатации. Именно этот зазор между кровельным материалом и конструкцией крыши продлевает срок эксплуатации всей кровельной системы. Плохо работающая подкровельная вентиляция приводит к гниению пиломатериалов, из которых изготовлены стропильные ноги и обрешетка.

Особое внимание вентиляции надо уделить, если крыша дома утеплена. Некоторые застройщики хотят выделиться среди соседей, украшая карнизы и коньки различными декоративными элементами

Если последние станут причиной закрытия вентиляционных зазоров, то теплоизоляционный пирог просто сгниет уже в первые годы эксплуатации.

Зазор для вентиляции подкровельного пространстваИсточник protifofas.ru

Вторая часто встречаемая ошибка – неправильно спроектированная водосточная система. Многие на первое место ставят красоту, а должна на этом месте стоять практичность

Особое внимание надо уделить точному расчету отвода дождевой воды, зависящей от площади ската крыши и среднестатистических осадков. Соответственно элементы водостока выбираются с учетом диаметров желобов и вертикальных трубных стояков

И третья ошибка – неверный расчет угла наклона кровельной конструкции. Об этом уже упоминалось. Здесь подход такой – чем больше снеговая нагрузка, тем больше угол наклона должен быть.

Неправильно рассчитан водосток – дождевая вода переливается через края желобовИсточник otroofing.com

Проектирование мансардных этажей

Здание, последний этаж которого предполагает наличие мансардной конструкции, может быть как малоэтажным (1-3 эт.), так и многоэтажным (3-15 и более). Строительство мансардного этажа выполняется из ЛМК и ЛСТК конструкций, которые отличаются высокой прочностью, надежностью и доступностью.

Расчет угла наклона мансарды

Неважно строится здание с нуля или достраивается уже имеющаяся конструкция, будь то стальной каркасный дом или традиционная постройка из камня – необходимо проектирование. Именно в проектной документации заложена вся техническая информация про среднюю и максимально допустимую нагрузку на каркас нижестоящего здания, внешний вид (тип и материл кровли), коммуникации, внутреннюю планировку и предположительные варианты обшивки, утепления и другие особенности, без которых в строительстве мансарды просто не обойтись

Именно в проектной документации заложена вся техническая информация про среднюю и максимально допустимую нагрузку на каркас нижестоящего здания, внешний вид (тип и материл кровли), коммуникации, внутреннюю планировку и предположительные варианты обшивки, утепления и другие особенности, без которых в строительстве мансарды просто не обойтись.

Строительство мансарды в многоквартирном доме
