Как изготовить пресс для сока своими руками

Варианты самодельных прессов

Проще всего сделать винтовой пресс. Постепенное увеличение давления головкой на мезгу обеспечивает оптимальное воздействие на клетки, разрушая их по мере отбора жидкости. Аппарат может быть изготовлен из дерева или металла. На основание рамы устанавливают корзина с лотком для отбора сока в емкость. Вся внутренность корзины закрывается фильтрующим материалом. Укладывается мезга, закрывается остатками ткани. На поверхность опускается круг, на который давит пресс при движении штока. Сделать пресс для сока своими руками, как на картинке, поможет чертёж:

1 – струбцины; 2, 3 – рама с перекладиной; 4, 5 – винтовая пара с закреплённым кругом.

Для сбора сока используется эмалированная кастрюля с впаянным отверстием для отвода сока. Внутрь нужно установить корзину с перфорацией, подойдет бак от стиральной машины. Необходимо устроить наружные ребра жесткости, чтобы устанавливать корзину по центру. При укладке мезги используют прокладки для создания равномерного давления на малые порции мезги. Можно заполнять полость фильтрующими конвертами, уложенными плашмя. Под металлическую корзину снизу нужно установить деревянный кружок, чтобы давление не разрушило внешнюю кастрюлю. За один цикл, в течение 5 минут, винтовой пресс отожмет до 1,8 л сока.

При отсутствии возможности выточить винтовую пару, можно воспользоваться домкратом, который есть в каждом хозяйстве.

В деревянной конструкции между деревянными рамками укладывают мешочки из фильтрующего материала. Мезга размещается между дренажными рамками, сок стекает в поддон. Понятно, что текстиль выбирается крепкий, чтобы выдерживал давление пресса. В таком аппарате нет металлических частей, сок соприкасается только с древесиной. Поэтому нельзя брать смолистые породы, чтобы не «ароматизировать» продукт. Нужны дубовые или буковые бруски. Дощечки для рамок должны выдерживать давление, быть толще 20 мм. Отделение сока в этом прессе составляет 70 %.

Конструкция пресса для отжима сока, изготовленная своими руками из домкрата с нижней фиксацией более сложна.

Винтовая часть сверху нужна только для фиксации крышки. Подвижная опорная площадка поднимает бак на салазках вверх. Нет предела выдумке мастеров.

Используют для отжима сока клиновой пресс. Простейшее устройство работает по принципу сдавливания мешка с мезгой, помещенного в конус из досок. При сужении угла, за счет задвигаемых клиньев, плоскости досок стремятся к соединению, мешок сжимается, сок стекает вниз в подставленный сосуд. В другое время козлы используют для заготовки дров.

Простой пресс для винограда своими руками

Винтовой пресс для винограда состоит из: основания – рамы, корзины, нажимного устройства(вал или домкрат), прессующего поршня. Возможны и другие варианты изготовления устройства. При выборе материала не обязательно точно следовать описанию и чертежи перса можно сделать свои.

Инструмент и материалы для пресса:

  • Сварочный аппарат;
  • Дрель;
  • Болгарка;
  • Бак – 50 литров;
  • Металлический швеллер 10-12 мм – 150 мм;
  • Металлический уголок 40-50 мм – 3200 мм;
  • Дубовые рейки 40х25х400 мм – 50 шт;
  • Ткань – 1 кв.м;
  • Домкрат – 1 шт;
  • Кран – 1 шт;
  • Леска 2 мм – 3 м.

Как сделать пресс для отжима сока

1.Рама. Основание один из самых важных элементов пресса, рама должна быть очень крепкой конструкцией, на неё ложится вся нагрузка при работе. Боковые части пресса сделаны из металлических уголков высотой 85 мм. Верхние и нижние части рамы необходимо сделать из швеллера длиной 70 см, можно дополнительно усилить конструкцию, наварив косынки между уголками и швеллером. Все части свариваются во всех местах соприкосновения. Если используется конструкция винтового пресса, то нужно к верхнему швеллеру приварить гайку для винта. Кроме металлической рамы, можно использовать деревянные доски, толщиной от 5 сантиметров. Доски скрепляются шпильками на 10-12 мм и закручиваются гайками. Деревянный пресс сделать проще, но конструкция не выдерживает сильных нагрузок, для небольшого урожая вполне пригодный вариант. Готовую раму необходимо зашкурить и окрасить специальной краской по металлу.

2.Бак для пресса. В данной конструкции используется варочный бак из нержавеющей стали объемом 50 литров. В нижней части емкости котла просверлено отверстие и установлен кран из нержавейки. Вместо бака можно использовать обычную кастрюлю подходящего размера. В емкость вставляется решетка из дубовых реек. Заготовки выпиливаются из дубовой доски (можно использовать паркетную доску), высота их равна высоте кастрюли. По краям в торцах реек просверлены отверстия на 2-3 мм через них пропущена леска или нержавеющая проволока. Соединив все дощечки получается своего рода корзина.  Между рейками должен быть зазор 2-3 мм, через который будет сочиться сок фруктов. Можно обойтись вообще без кастрюли, соединив доски обручами из оцинкованной стали и установив корзину на поддон, в который будет стекать отжатая жидкость. В качестве поддона может быть использован пластиковый поддон от большого цветочного горшка или нержавеющая кухонная мойка. Существует конструкции где пресс для винограда делается рамочным, в нем отсутствует корзина, жмых укладывается в ткань между дренажными решетками в несколько слоев и давится.

3.Поршень. Поршень для пресса нужно сделать из оставшихся дубовых досок, сложив их крест на крест, с помощью циркуля начертить круг нужного размера и вырезать электрическим лобзиком. Рейки скрутить саморезами из нержавейки или связать медной, нержавеющей проволокой. Если в хозяйстве имеются бревно, то можно отпилить круг необходимого диаметра и высоты.

4.Силовой механизм. В качестве нажимного механизма в прессе для яблок используется домкрат или винт. В устройстве для отжима сока будет вполне достаточно гидравлического автомобильного домкрата грузоподъемностью 3 тонны. Для более уверенной работы можно использовать домкраты создающие усилие равное более 3 тонн. Винт для пресса найти сложнее, а домкрат имеется у каждого автолюбителя. Под домкрат нужно напилить дощечек для подкладывания во время отжима.

5.Ткань для фильтрации. Что бы отфильтровать, сок из фруктов яблок, нужна прочная ткань, способная пропускать влагу. Самый простой вариант взять капроновый мешок из под сахара. Так же для фильтрации подойдет капрон, лавсан, пропилен, полиэстер или использовать прочный ХБ материал, плотный лен, чтобы не порвать под давлением.

Итак, ручной пресс для фруктов готов, как отжать сок? Корзину вставить в бак, внутрь поместить материал для фильтрации. Мягкие фрукты, ягоды, цитрусовые давятся без предварительной обработки. Яблоки, морковь или другие твердые плоды необходимо измельчить на дробилке или использовать мезгу от соковыжималки, загрузить в корзину, накрыть крышкой.

Как сделать основные детали прессов

Можно всё сделать самому. Заранее готовятся материалы и инструменты, читается этот материал, а потом делается за один раз. Так выйдет недолго по времени, а инструкция подскажет, где ждать сюрпризы.

Поддон

Если для изготовления пресса используются части барабана стиральной машинки, то для поддона берётся внешний кожух барабана:

  1. Он обрезается на нужную высоту.
  2. Снизу глушатся все отверстия.
  3. Делается только одно отверстие для стока фруктового напитка. Это отверстие должно быть сбоку в нижней части.

В качестве поддона также используется хоть бочка, хоть пластиковый или металлический таз. В нём также делается отверстие для слива сока.

Фильтры

Этот элемент пресса для яблок изготавливается своими руками из деревянных плашек или барабана стиральной машинки. Если берётся дерево, то выбираются плотные сорта, которые не впитывают влагу, не имеют смол и сильного собственного запаха. В случае изготовления из металла, все части, в том числе болты и гайки, нужны из нержавейки.

В барабане стиральной машинки все лишние, большие отверстия глушатся с помощью резиновой прокладки, стянутой металлической пластинкой. Если потребуется, в барабане дополнительно пробиваются тонкие отверстия, диаметром 1 мм.

Из деревянных реек собрать такой узел несложно. Количество материала будет зависеть от потребности в объёме:

  1. Необходимый объём бочонка для обработки урожая с собственного огорода получится из 20 деревянных плашек высотой от 40 до 50 см, шириной 50-60 мм, толщиной от 20 мм.
  2. Потребуются 3 металлические ленты шириной 2-3 см и толщиной 1 мм для крепления дощечек. Из них получатся стягивающие обручи.
  3. Для фиксации дощечек берутся 60 шурупов и 3 пары болт – гайка из нержавейки.

Из инструментов потребуются:

  • отвёртка или шуруповёрт;
  • наждачная бумага;
  • ножовка по металлу или дереву.

В результате получится негерметичный бочонок без дна. Рассмотрим по шагам:

  1. Все деревянные планки ножовкой ровняются по высоте и обрабатываются наждачной бумагой, чтобы убрать заусенцы, шероховатости и отшлифовать.
  2. Две металлические ленты кладутся параллельно между собой на расстоянии по 5 см от верха и низа получаемого узла и третья посередине.
  3. Плашки раскладываются поперёк лент с зазором 10-12 мм между собой.
  4. Шурупами дощечки крепятся к лентам.
  5. Полученная конструкция сворачивается, а ленты скрепляются на концах болтами.

Будет лучше, если яблочную массу положить в мешки из сетчатой ткани. Либо берутся отрезы ткани, и плоды заворачиваются в них, как в конверт. Весь жмых останется в ткани, а в чистый сок стечёт в приготовленную посуду. Ткань выступает как дополнительный фильтр.

Дренажная решётка

В таком агрегате обязательны дренажные прокладки, они помогают распределить нагрузку пресса и лучше отжать сок. Обычно они изготавливаются из дерева:

  1. Берётся либо достаточно широкая и толстая доска, либо из нескольких плашек, в 2-3 слоя с поперечной укладкой.
  2. Плашки стягиваются шурупами или гвоздями. Соединение шурупами надёжнее.
  3. В полученной прокладке сверлятся отверстия для стекания сока. Такая дренажная конструкция делается с учётом возможного большого давления на неё.
  4. В резервуар укладываются тканевые мешки с резаными яблоками или яблочной массой, иногда яблоки кладут целыми. Если это резаные или целые яблоки, то рекомендуется укладывать один слой мешок с плодами, второй слой, дренажную решётку и так далее.

Если в мешке тёртая масса, то можно класть в один слой 2-3 мешка, в зависимости от того, как мелко натёрты плоды.

Измельчитель

В случае, если пресс мощный и яблоки небольшие и не сильно жёсткие, то можно их давить целиком. Если жёсткие и крупные и пресс средний по мощности, то надо нарезать плоды или перетереть.

Как вариант используется шнековый механизм для измельчения или делается сразу шнековый пресс.

Разновидности пресса

На настоящее время существует большое количество разновидностей таких агрегатов, помогающих получить сок из винограда.

  • Механический пресс для винограда. Агрегат включает в себя деревянную корзину и чугунную станину. Такой агрегат отличается компактностью и цена его вполне доступна для большинства потребителей. Хороший и качественный механический пресс является оптимальным вариантом для домашнего виноделия. Принцип действия основан на применении физических усилий. Производительность такого агрегата не слишком большая.
  • Электрический пресс для винограда. Изготавливается из качественной нержавеющей стали. Такой материал не склонен к окислению, долговечный и не оказывает негативного воздействия на вкусовые характеристики конечного продукта. Принцип действия основан на давлении, получаемом при пользовании водой (гидравлический) или воздухом (пневматический) посредством специального насоса. Производительность очень высокая.

Кроме того, по назначению прессы делаться на универсальные, которые могут быть использованы для отжима не только винограда, но и других ягод или плодов, а также специальные, применение которых адаптировано именно под виноград.

По материалу

Наиболее востребованы деревянные и металлические прессы:

  • деревянные прессы нуждаются в более тщательном уходе, который заключается в мытье, обеззараживании и систематических осмотрах на предмет появления плесени или болезнетворных микроорганизмов. Качественная основная корзина пресса изготавливается из бука или дуба;
  • металлические прессы могут быть как чугунными, так и нержавеющими. Такие материалы более гигиеничны и просты в обслуживании. Кроме того, подобные материалы очень долговечны и не придают вину посторонних запахов. Прессы из металла могут быть как бытовыми, так и промышленными.

По объёму и мощности

Безусловно, домашнее виноделие предполагает использование более бюджетных вариантов пресса, которые обладают низкой, но вполне достаточной для бытового использования производительностью. Для домашнего использованияиспользуются прессы без металлических элементов или самодельные конструкции.

Как сделать основные детали прессов

Изначально нужно подготовить металлическое основание, затем формировать верхнюю половину рамы, располагаемую горизонтальным образом. Для нее подбирают очень прочный материал с толстыми стенками, что позволит исключить деформацию составляющих при нагрузке. Исключить коррозию можно, обработав поверхность рамы краской. Затем на основание укладывают фанеру, сверху устанавливают бачок с поддоном. Фанеру покрывают лаком.

Поддон

Если пресс изготавливается самостоятельно, важно правильно изготовить поддон. Здесь иногда используют большой горшок, где возле бортика вырезают круглое отверстие и закрепляют трубочку

Посредством этой трубочки сок будет стекать из поддона в приемник. Работая с конструкцией, нужно соблюдать аккуратность. Поддон может поломаться, если зацепить трубку, поддон, или уронить что-либо на него нечаянно. По неаккуратности можно вырвать трубку. По этой причине поддон предпочтительнее выбирать из стали-нержавейки, а к отверстию приварить металлическую трубку.

Поддон можно сделать из большой тарелки или из подставки под цветочный горшок

Фильтры

Фильтрами служат мешочки, в которые складывают мезгу. Лоскуты ткани, которые нужны для изготовления мешочков с плодами, должны быть прочными. Для этого подходят: бязь, хлопок или мешковина. Некоторые используют льняное полотно. Плотность ткани не должна уменьшать ее фильтрационные качества, но и не должна быть ворсистой.

Для фильтрации сока стоит использовать прочную ткань с мелкой сеткой, например, лавсан или полиэстер.

Дренажная решетка

Решетку для дренажной функции в виде корзины можно смастерить из дубовых, березовых или буковых дощечек. Выбирают такие, толщина которых равна 20 мм и более. Для этого берут несколько одинаковых дощечек, две стальные полосы, саморезы, имеющие специальное покрытие. Дощечки прикручивают к полосам, загибают полосы по кругу, закрепляют болтами. Корзина готова. Расстояние между планками около 10 мм. Не стоит брать пластинки из ДСП, такой материал будет выделять в сок смолы, опилки и прочие вредные вещества.

Для пошива мешочков используют любую прочную ткань, которая не порвется при давлении сырья. Кроме того, ткань должна обладать фильтрующими свойствами.

Измельчитель

Эта деталь является обязательной частью прессов, поскольку их модели работают в комплексе с такой составляющей любой отжимающей конструкции. Наиболее простым среди подобных измельчающих механизмов считается барабан-терка из стали, который помещают в самодельный кожух с отверстием для загрузки мезги. При повороте ручки измельчитель приводят в движение, превращают плоды в мезгу.

Делают его из листа влагостойкой фанеры, листа антикоррозийной стали или деревянных дощечек. Полученный бункер монтируют на круговой вал. Ко дну бункера крепят два брусочка для устойчивости. Внизу полученной емкости врезают валик из деревянного материала, на которые накручены саморезы по спирали. Ось вращения элемента выводят наружу, вставляют дрель в него. Он будет играть роль измельчительного барабана. Для этого можно воспользоваться обычной скалкой, которая есть на каждой кухне.

Изготавливая модель приспособления для получения сока, следует обратить внимание на ее устойчивость. Чтобы справиться с этой проблемой внизу рамы приваривают три куска трубы с квадратным сечением

Они будут вместо ножек придавать агрегату устойчивость. В верхней части импровизированных ножек укладывают подставку, сделанную из досок или деревянной плиты, где размещают поддон.

Самостоятельно сделать пресс для качественного отжима для получения любого сока можно, не затрачивая на это больших денежных средств или специальных умений, навыков или знаний. Использования сложного оборудования тоже не требуется.

Силовой элемент конструкцииПоршень

Что собой представляет пресс для яблок

При большом урожае фруктов многие садоводы интересуются, как сделать соковыжималку для яблок в домашних условиях. Для переработки этих плодов удобнее всего применять пресс. Можно выбрать один из 3 видов таких устройства, они отличаются по способу применения:

  1. Механический — это самая легкая в изготовлении конструкция, не требующая объемных ресурсов. Понадобятся рама и винтовой пресс, который закручивается руками. Вместо емкости изготавливают сетчатую стенку, внутрь кладут круг из дерева, продукты и еще один круг. Под механизм устанавливают подходящую тару, в которую и будет стекать свежий сок.
  2. Гидравлический пресс — модель из домкрата, для использования которой не требуется прилагать больших усилий. Это более дорогой и сложный вариант конструкции, так как требуются навыки для установки непосредственно пресса и деньги для приобретения домкрата.
  3. Комбинированная модель — изделие, при изготовлении которого сочетаются предыдущие способы. При использовании этого механизма продукты сначала обрабатывают винтовым прессом, заодно фиксируя положение давящей поверхности, а после этого применяют домкрат, чтобы дожать остаток сока.

Среди положительных свойств любой из перечисленных моделей самодельной соковыжималки:

  • отсутствие шума;
  • возможность заготавливать большие объемы сока на зиму;
  • легкость в изготовлении;
  • долговечность;
  • низкая себестоимость.

В числе недостатков — большое количество затрачиваемых на изготовление усилий и времени. Кроме этого, самодельная конструкция не даст максимальной эффективности, если сравнивать ее с промышленными аналогами. Бытовой механизм занимает много места и требует постоянного обслуживания. После каждого использования его нужно тщательно вымывать и высушивать, а все металлические детали смазывать маслом, чтобы они не подвергались коррозии.

Гидравлический

Механический

Какие материалы потребуются

Чтобы самостоятельно сделать стандартный пресс не требуется специальных навыков и чертежей. Отмерять, отпилить рейку, забить гвоздь или завинтить гайку при желании сможет каждый. Необязательно владеть сварочным аппаратом, любую конструкцию можно воспроизвести в деревянном исполнении с помощью обычных садовых инструментов.

Самодельный деревянный пресс для яблок

Для изготовления домашнего пресса из инструментов потребуются ножовка по дереву и металлу (или болгарка), сварочный аппарат, отвертки, плоскогубцы, молоток. Что касается материалов, то в ход идут в основном следующие:

  • металлический швеллер;
  • деревянные бруски, рейки, доски;
  • саморезы, болты и гайки;
  • бак или бочка, стальной лист из нержавеющей стали;
  • верстачный винт и гайка, вентиль, резьбовой стержень или домкрат – в зависимости от выбранной конструкции;
  • прочная ткань с хорошими дренажными свойствами для мешочков под яблоки: бязь, хлопок, джутовая мешковина, лен.

Деревянные элементы лучше выполнять из дуба, березы или бука, поскольку материалы из биологически активных пород деревьев (ель, сосна) могут изменить вкус сока.Из ДСП дренажные решетки не делать ни в коем случае: в продукт будет попадать мелкая пыль, пропитанная фенолформальдегидным клеем.

К идее изготовления пресса для отжима сока своими руками

Для получения сока из яблок и груш мы долгие годы пользовались советской соковыжималкой. Но заметили, что после переработки груш на сок, оставшийся жмых достаточно влажный. Подручными средствами из жмыха выжали треть объема сока. То есть если из 20 кг фруктов получалось 10 л сока, то после отжима жмыха дополнительно получили 3 литра!

Этот год урожай абы какой, а витамины-то внукам нужны, поэтому возник вопрос срочного приобретения (яблоки уже поспели) пресса для отжима сока. Но поиск в городе не увенчался успехом. Потому-то и решили сделать своими руками пресс для сока с использованием автомобильного домкрата. Благо есть в наличии домкрат на 1500 кг.

Червячный механизм или гидравлический домкрат: что выбрать?

Винтовой (червячный) механизм в прессе реализовывается в виде крупного винта (резьбовой оси) с гайкой или механического домкрата. Последний вариант гораздо проще – можно купить в магазине запчастей или достать из багажника автомобиля, не потребуется ничего искать, подгонять, вытачивать и сваривать.

Конструкции на основе гидравлического домкрата значительно производительнее (усилие от 1т), чем механические, и требуют минимум трудозатрат со стороны человека. Бутылочные гидравлические домкраты дают возможность отжимать сок быстро и в больших объемах. Они удобно вписываются в любую конструкцию.

Бутылочный гидравлический домкрат

Можно сконструировать пресс со съемным механизмом, тогда не придется специально покупать домкрат, а можно воспользоваться дежурным в багажнике. Ведь урожай яблок бывает хорошим не каждый год.

Разновидности прессов

Ознакомьтесь также с этими статьями

  • Голландские сорта редиса

  • Сорт малины Глен Файн

  • Паутинный клещ на огурцах

  • Лучшие сорта базилика с описанием

Пресс для отжима сока бывает разных видов. Чтобы понять, какой вариант наилучшим образом подходит в том или ином случае, необходимо с ними ознакомиться.

Винтовой пресс

Винтовые прессы, они же механические, предназначены для отжима сока из всевозможных плодов. Принцип работы – сдавливание сырья посредством винта, для получения сока. Такой ручной пресс бывает двух видов.

  1. Пресс с винтом, идущим от основания – это бюджетный вариант. Преимущество данной модели – эффективность. Но, во время работы винт соприкасается с соком, из-за чего, смазка попадает в сок и портится его вкус, качество. Если же винт не смазывать, он начинает часто скрипеть, клинить. Кроме того, в подобных, дешевых вариантах пресса, поддон для сока имеет низкое качество и уже через несколько лет начинает ржаветь или ломаться.
  2. Рамный винтовой пресс – второй вариант, в котором винт расположен сверху. Во время работы он упирается в накладку на поршне пресса, поэтому исключается контакт с соком и смазка от винта в напиток не попадает. За раз получают много сока, но проблема в том, что такой ручной пресс требует много физических усилий. Наибольшую популярность имеют небольшие модели, объемом до 5 литров.

Важно!
При работе с прессом нужно постепенно увеличивать давление, иначе в сок могут попадать твердые отходы от плодов.

Винтовые прессы пользуются немалым спросом из-за бюджетной цены, но их качество нельзя назвать лучшим. Они быстро ломаются, винт без смазки может скрипеть, но со своей задачей они справляются превосходно.

Фото Гидравлического пресса

Гидравлический пресс

Этот вид пресса применяется для отжима сока из яблок, моркови, смородины, винограда и других фруктов, овощей, ягод. Гидравлический пресс более практичный в использовании и также бывает двух видов.

Домкратный пресс

Такой аппарат привлекает внимание прямоугольной или квадратной рамой, с упором для штока домкрата. Домкрат располагается всегда по центру сверху или снизу конструкции

Пользоваться домкратом очень просто, такая работа по силам и мужчине и женщине, потому что сил расходуется значительно меньше. Главная проблема в том, что штока домкрата на всю высоту корзины обычно не хватает. И чтобы отжать весь сок, приходится во время работы подкладывать деревянные бруски.

Интересно!
Чтобы не подкладывать бруски во время работы с гидравлическим домкратным прессом, можно купить двухступенчатый домкрат.

  1. Пресс с гидроцилиндром может быть полуавтоматическим (электрическим) или ручным. Полуавтоматическая модель работает от электричества и запускается нажатием кнопки, но сырье всегда загружается вручную. Чаще всего применяется в промышленности. Такие аппараты подходят для отжима сока граната, груш, зелени, ананаса и т. д. В раме пресса имеется гидроцилиндр и насос, подающий масло к цилиндру. Объем корзин у моделей, представленных на рынке от 50 до 200 литров.

Гидравлические прессы стоят не дешево и если модели с домкратом часто приобретают для домашних нужд, то пресс с гидроцилиндром используют лишь на предприятиях по продаже свежеотжатых соков.

Фото Комбинированного пресса

Комбинированные прессы

Подходят для отжима сока из яблок, винограда и других ягод, овощей, фруктов. В таких моделях имеется и винт, и гидравлический домкрат. При первом отжиме используется винт, а при втором – домкрат. Такой аппарат намного упрощает отжим и ускоряет процесс, но и стоит не дешево.

Ленточный пресс для отжима сока

Это автоматические модели прессов, которые используются на больших производствах. Они монтируются на линиях по изготовлению сока и действуют в автоматическом режиме. Их эффективность высока, но в быту их использовать нельзя.

Гидропресс

Это полуавтоматический аппарат. В данной конструкции применяется давление воды в водопроводе. Когда фрукты засыпаны в корзину для сырья, она покрывается крышкой. Посередине корзины есть каучуковая мембрана, что под давлением воды увеличивается и отжимает сок.

Пресс подобного типа хорошо работает. Объемы корзин бывают от 20 до 200 литров, но, несмотря на это, такие механизмы намного дороже винтовых или гидравлических. Лишь в случае, если напиток производится для продажи, аппарат сможет окупить свою стоимость. Кроме цены нужно учитывать и то, что каучуковая мембрана иногда рвется и приходится ее заменять. А чтобы аппарат работал, необходим водопровод с давлением в 2-3 атмосферы.

Фото Ленточного пресса

Как сделать пресс для отжима сока

Сложности в самостоятельном изготовлении возникают, потому что неизвестно какие материалы нужны, где взять чертежи и в какой последовательности надо собирать. Из-за этого уйдёт много времени, сил и нервов.

Независимо от того, какого типа будет пресс, создаётся рама. Она бывает из деревянных брусков, металлических пластин или швеллеров. Если нет сварочного аппарата, используйте болтовое соединение.

Механический

Имеется в виду ручной привод. Конструкция может быть:

  • шнековая;
  • винтовая;
  • из обычного домкрата;
  • можно использовать редуктор, это уменьшит усилие.

Приводится в действие мускульной тягой через поворот рукоятки, насаженной на вал.


Механический пресс.

Гидравлический

В качестве гидравлического узла используется гидравлический домкрат:

  1. Ставится на поршень или узел его заменяющий.
  2. Верх упирается в раму.
  3. Нагнетая давление внутри домкрата, создаётся давление на поршень пресса. За счёт этого выжимается сок.

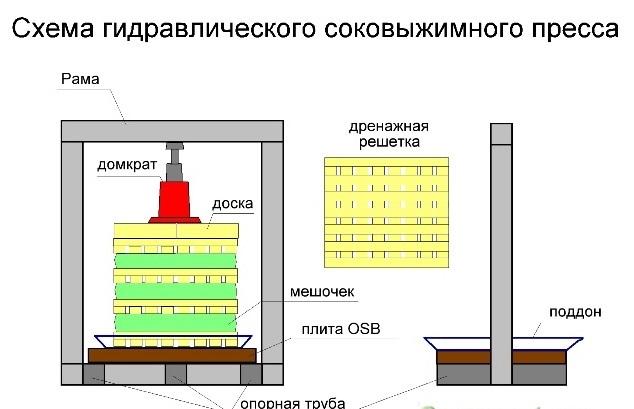

Схема работы гидравлического пресса.

Шнековый

Принцип работы такой же, как у обычной шнековой соковыжималки. Только шнек большего размера, потому что обработать надо большее количество плодов. Электродвигатель, в случае электрического привода, надо выбирать мощный и низко оборотистый или подключать через редуктор.

Шнек надо заказать у специалиста. Самому его сделать без специального оборудования и навыков не получится. Далее порядок действий такой:

  1. Лист металла скручивается в цилиндр с внутренним диаметром чуть большим, чем шнек.
  2. Чем меньше зазор, тем больше сока получится на выходе и тем суше жмых.
  3. По образу и подобию мясорубки, в верхней части цилиндра вырезается отверстие для установки загрузочной камеры.
  4. Шнек насаживается на вал, с одной стороны, на валу крепится втулка для соединения с двигателем, с другой стороны, ставится сито.
  5. Шнек, размельчая и продвигая массу яблок, вдавливает их в сито, так происходит отжим.


Шнековый пресс.

Винтовой механизм

Последовательность работ по созданию винтового пресса:

  1. В верхней части рамы нарезается резьба.
  2. В неё вкручивается винт.
  3. Он упирается в поршень.
  4. Если нет возможности нарезать резьбу, то делается отверстие чуть большего диаметра, чем винт, и он просовывается в это отверстие сверху.
  5. На винт накручивается гайка, удерживается гаечным или разводным ключом и вращается винт.
  6. В случае рамы из металла и наличия сварочного аппарата, гайку можно приварить к раме.
  7. К винту делается рукоятка в случае механического варианта, то есть ручного привода.
  8. Продевается в него и за счёт кручения рукоятки, винт отправляет поршень вниз, оказывая на него давление.
  9. Если вариант с электроприводом, то винт соединяется с валом электродвигателя или через редуктор.
  10. При соединении напрямую с валом, двигатель берёт мощный с малым количеством оборотов в минуту.

Комбинированный тип

Встречается редко, но даёт возможность лучше отжать сок. Отличие только в том, что сверху на поршень воздействие идёт от винта, а снизу от гидравлического домкрата.

Прессы для отжима сока своими руками

Изготовить пресс для сока своими руками вполне можно, главное – найти схемы работы и чертежи таких самоделок, что не составит особого труда. Многие из тех домашних мастеров, которые уже имеют опыт изготовления такого оборудования, с удовольствием делятся фото своих устройств и даже видео, показывающими процесс их изготовления и принцип работы во всех подробностях.

Самодельные прессы для отжима сока

Чаще всего своими руками стремятся изготовить прессы винтового типа. Между тем следует иметь в виду, что сделать для такого устройства мощный винт без привлечения квалифицированного токаря не получится. Можно изготовить и без сторонних специалистов, если заменить винтовой механизм обычным домкратом (механическим или гидравлическим), который есть в арсенале каждого автолюбителя.

Чертеж пресса на основе автомобильного домкрата

Основным несущим элементом пресса для отжима сока, изготовленного своими руками, является рама

Ее прочности следует уделить особое внимание. Для изготовления такой рамы, в которую будет упираться домкрат и создавать требуемое давление, можно использовать квадратную металлическую трубу сечением 40х40 и толщиной стенки не менее 3 мм

Рассчитывая высоту рамы своего самодельного пресса, следует учитывать суммарную толщину дренажных решеток, подкладок и мешочков с сырьем, а также высоту домкрата. Ширину рамы можно выбрать произвольно – главное, чтобы в создаваемый проем помещался накопительный поддон для сбора отжатого сока.

Домкрат может просто ставится на поршень или жестко закрепляться на верхней перекладине

Создавая конструкцию пресса для яблок или для винограда своими руками, следует уделить особое внимание ее устойчивости. Для эффективного решения такой задачи к нижней части рамы можно приварить три отрезка квадратной трубы, которые будут выполнять функцию ножек и обеспечивать устойчивость агрегата

На верхнюю часть ножек укладывается подставка из досок или древесной плиты, на которой будет размещаться поддон.

Дренажные решетки, в комплекте с которыми будет работать ваш яблочный, виноградный или любой другой пресс, следует делать только из древесины твердых пород (дуба или бука). Толщина дощечек, из которых такие решетки будут изготавливаться, должна составлять не менее 20 мм.

Мешочки, в которые будет помещаться яблочная мезга или другое сырье для отжима сока, можно изготавливать из различных тканей (главное, чтобы такая ткань отличалась высокой прочностью и мешочки, которые из нее сшиты, не разорвало под воздействием высокого давления, создаваемого домкратом). В качестве таких тканей, в частности, можно использовать обычную мешковину, джутовые, хлопковые и льняные ткани, ситец и синтетические материалы.

В качестве каркаса, удерживающего деревянные рейки, вполне подойдет бак от старой стиральной машины

Изготовить пресс для яблок своими руками или отжимное устройство для переработки другого сырья можно по еще более сложной конструктивной схеме, которая предполагает одновременное использование и домкрата, и винтового механизма. Последний в таком прессе используется для фиксации фруктовой или ягодной массы, которая укладывается в перфорированный кожух, изготовленный из нержавеющей стали.

В качестве механизма, создающего требуемое давление, используется домкрат, который устанавливается в нижней части рамной конструкции пресса. Своей верхней лапкой домкрат упирается в нижнюю часть опорной площадки, которая имеет возможность перемещаться по боковым направляющим рамы пресса. Таким образом, при поднятии домкрата поднимается и опорная площадка, двигающаяся в сторону поршня, которым оснащена нижняя часть винта.

Винтовой пресс с домкратом

Таким образом, самостоятельно изготовить эффективный пресс для получения яблочного, виноградного и даже гранатового сока вполне возможно, причем для этого не требуется значительных денежных затрат, специальных знаний, навыков и умения обращаться со сложным оборудованием.

Создание гидравлического пресса

Создание такого вида пресса должно основываться на наличии домкрата, обеспечивающего необходимое давление для выдавливания сока.

Рама для гидравлического пресса создается аналогично механической конструкции пресса.

В качестве емкости, куда планируется загружать фрукты, можно воспользоваться бочкой. По ее нижнему контуру проделывают несколько отверстий. Поддон можно соорудить из большого таза, в том числе из пластмассовой миски. В ней обязательно проделывают еще одно отверстие для установки крана или трубочки, через которые будет вытекать сок.

Далее рекомендуется создать опору. Сначала сбивают деревянные рейки, а затем из нержавеющего полотна вырезают круг, который будет выступать в качестве опорной пластины. Именно на нее взгромождают домкрат.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
