Инструкция по монтажу, обвязке и подключению к сети электрокотла

Подключение двухконтурного котла одновременно с бойлером

При необходимость бойлер может выполнять функцию накопительного бака котла, в котором будет находиться нагретая жидкость. Это обеспечить  уменьшение нагрузки на  критическую точку и постоянное поддержание заданной системой температуры. Можно сказать, что схема подключения настенного двухконтурного, которая подразумевает  подсоединение газового оборудования не может быть универсальной. Наиболее популярные типы  подключение котла к системе отопления схема мы рассмотрели, поэтому ниже стоит выяснить, что именно требуется для  установки трубных конструкций и вспомогательного оборудования.

Таблица пайки полипропиленовых труб в зависимости от диаметра трубок

Какое бывает отопление

В основном отопительные системы принято классифицировать по способу циркуляции теплоносителя:

1. Гравитационные (с естественной циркуляцией). Движение нагретой воды по трубам здесь происходит благодаря естественной конвекции. Массы с более высокой температурой постепенно поднимаются в верх, вытесняясь более холодными и плотными пластами воды. Далее, по ходу остывания, теплоноситель опять опускается вниз под воздействием гравитации. Подобные системы являются полностью энергонезависимыми. Подключение газового котла к электричеству в данном случае не требуется.
2. Принудительные. Предполагают использование для циркуляции теплоносителя насосного оборудования. Это позволяет заметно повысить скорость и равномерность нагрева отопительной системы. Подключение котла к электросети должно проводиться согласно всем нормам и предписаниям.

Обслуживание

Подключение к системе отопления твердотопливных котлов

В загородных домах, где нет возможности подключения к газовой магистрали, а стоимость электрического отопления высока, систему часто подключают к твердотопливному источнику тепла.

Такие котлы выпускаются только напольными, поэтому для них требуется предварительная подготовка основания, как правило, устройство прочного фундамента.

Необходимо иметь в виду, что такое оборудование требует много места, при этом желательно выделить для него отдельное помещение с хорошей вентиляцией. Кроме того, одним из обязательных требований является монтаж дымохода, верхняя часть которого должна быть оснащена искрогасителем.

Твердотопливные котлы бывают:

• энергонезависимыми (классические модели), используемые в системах с естественной циркуляцией теплоносителя; в этом случае подключение контура отопления к прибору не представляет проблемы, т.к. требуется только правильно соединить подачу и обратку, но такие схемы применяются все реже;
• энергозависимыми (пеллетные, пиролизные и другие модели длительного горения), применяемыми в системах с принудительной циркуляцией, требующих установки на обратке расширительного бака и насоса; зачастую такая схема отопления предполагает использование приборов безопасности, которые нужно установить на подаче. В такой системе можно предусмотреть автоматическую подачу топлива, для чего потребуется смонтировать бункер хранения и специальный транспортер.

Рисунок 8 – Твердотопливный котел для системы отопления

https://youtube.com/watch?v=5PxPTKjxgio

Гомоцистеин — что это такое, его влияние на организм. Причины повышения гомоцистеина

Гидрострелка в системе параллельного подключения

Гидрострелка — это прибор, обеспечивающий гидравлическую развязку потоков, поставляемых в отдельные контуры системы отопления. Она играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющей ее по потребителям в разветвленной системе.

Зачастую требующийся для них объем теплоносителя разнится, отличается скорость движения нагретой воды и ее давление. А в рассматриваемой ситуации перемещение нагретой воды от каждого из котлов стимулирует еще и свой циркуляционный насос.

При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Так вот, задача гидрострелки заключается в выравнивании этого давления. Благодаря тому что внутри нее фактически нет гидравлического сопротивления, она свободно примет и распределит потоки теплоносителя от обоих котлов.

Разберемся, так ли он необходим в параллельной системе подключения 2 котлов, тем более что если гидроразделитель покупать и устанавливать с помощью мастера, а не своими руками, итоговая сумма неприятно удивит.

Прибор представляет собой отрезок трубы с патрубками, пустотелый либо с фильтрующими сетками для отвода пузырьков и отсева попадающий загрязнений. Его можно ставить в любом положении, но чаще вертикально, оборудуя сверху воздухоотводчик, а снизу запорный кран для прочистки. Устанавливается гидрострелка между котлом и отопительными контурами

В классической схеме подключения гидроразделитель обычно не требуется, так как конфликт 2-3 насосов можно выровнять и без этого устройства. Соответственно, если у вас 2 котел используется исключительно в качестве резервного и в системе нет более 3-4 насосов, в нем не возникает особой необходимости.

Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощность — лучше всего произвести монтаж этого устройства. Опять-же неизвестно, будете ли вы пользоваться вторым котлом в постоянном или только в резервном режиме, так что лучше перестраховаться.

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Монтаж отопления с принудительной циркуляцией в одноэтажном доме

Отопление одноэтажного дома своими руками обустраивается по технологии, включающей в себя следующие операции:

• В первую очередь устанавливается отопительный котел;
• К котлу подключается дымоход, выведенный за пределы здания;
• При использовании газового котла необходимо подключиться к магистрали (данную операцию должны выполнять специалисты из газовой службы);
• Вдоль стен на заранее выбранных местах устанавливаются отопительные батареи;
• Все элементы конструкции соединяются трубопроводами;
• В обратную трубу врезается циркуляционный насос и расширительный бачок;
• Трубопроводы подводятся к соответствующим патрубкам котла;
• Собранную систему необходимо обязательно запустить в тестовом режиме, после чего ее можно сдавать в эксплуатацию.

Данная технология является общей для всех видов систем отопления – незначительные отличия имеются только в прокладке труб и монтаже радиаторов.

Монтаж электрического котла

Установка этого оборудования в доме не требует наличия дымохода и согласования с надзорными органами. Единственное требование – исправность электропроводки. Схема подключения довольно простая. Она включает в себя помимо котла, датчики температуры на трубопроводах, радиатор отопления, сливные и запорные вентили, расширительный бачок и фильтр с циркуляционным насосом. Понадобится и стабилизатор напряжения, так как электрокотлы чувствительны к перепадам напряжения, а в электросети они неизбежны.

При установке надо постараться его изолировать от системы водоснабжения, чтобы при прорыве трубы вода не попала на агрегат, вызвав короткое замыкание. Помещение для установки должно быть теплоизолированным, чтобы не допустить образование конденсата – он тоже может привести к серьезным поломкам. Монтаж котла должен производиться на ровной поверхности.

Подсоединение

Для подсоединения оборудования используют муфты и переходники. Вначале необходимо при помощи шаровых кранов перекрыть подачу воды в водопроводе. Подсоединение осуществляют в соответствии с приложенной к сопроводительной документации монтажной схемой. Схема предполагает наличие заземления, установку автоматического выключателя, а также УЗО для защиты от короткого замыкания.

Кабели обязательно монтируются в кабель-каналы, а электрическая часть оборудования защищается кожухом. Сам агрегат должен быть надёжно закреплён. И только после этого можно пускать в систему отопления воду и проверять работоспособность оборудования.

Выбор типа котла

Плюсами электрокотла следует назвать:

• несложный монтаж;
• экологичность;
• разнообразие моделей;
• простота эксплуатации;
• пожарная безопасность.

Минусы электрического прибора:

• необходимость постоянно поддерживать напряжение в сети, для чего необходимо приобрести стабилизатор напряжения и генератор, иначе перебои в энергоснабжении приведут к поломке оборудования;
• дороговизна электрокотла.

Плюсы газовых приборов:

• разнообразие выбора моделей;
• доступная цена;
• возможность выбрать одно- или двухконтурную схему обустройства системы теплоснабжения;
• невысокая стоимость технического обслуживания.

Минусы газовых котлов:

• сложный монтаж оборудования и системы дымоотведения;
• проблема с экологичностью, связанная с видом используемого топлива;
• необходимость постоянно контролировать их функционирование.

В чем заключается сложность подключения двух котлов

Основной сложностью использования двух котлов в одной отопительной системе является необходимость обустройства разных типов обвязки. Два газовых котла в одном доме могут устанавливаться только при закрытой системе отопления. То есть, подключение газового котла к системе отопления не доставит проблем. А для твердотопливных агрегатов нужна открытая система. Дело в том, что второй вариант котла способен нагревать воду до очень высокой температуры, что приводит к повышению давления в системе. Даже при слабом горении углей теплоноситель продолжает нагреваться.

В такой ситуации требуется сброс давления в отопительной сети, для чего в контур врезают расширительный бак открытого типа. При недостаточном объеме этого элемента системы можно вывести отдельную трубу в канализацию для отвода излишков теплоносителя. Однако установка такого бачка может стать причиной попадания воздуха в теплоноситель, от чего могут пострадать внутренние элементы газового котла, труб и приборов отопления.

Избежать всех перечисленных сложностей подключения двух котлов в одну систему отопления одновременно можно с помощью двух вариантов:

• Использовать теплоаккумулятор — устройство, позволяющее совместить закрытую и открытую отопительную систему.
• Организовать закрытую схему отопления для твердотопливного и пеллетного котла, применив специальную группу безопасности. В этом случае агрегаты могут работать автономно и параллельно.

Основные характеристики газовых отопительных агрегатов

Многие ставят их на кухне. Агрегат должен быть расположен на расстоянии не менее 8 см от поверхности пола и не ниже, чем верхняя часть слива раковины.
Схема обвязки настенного двухконтурного газового котла Содержание Обвязка газового котла в системе отопления Подключение настенного котла к электросети Выбор дымохода для газового котла Подключение к газовой магистрали Введение Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. По одному циркулирует нагретая в котле вода, по другим двум — различные виды теплоносителей. Схемы обвязки газовых котлов: подключение терморегулятора, запорной арматуры и элементов гидравлики Общая схема обвязки довольно проста.
В положении А это 38 — 44 градуса, в положении В это 42 — 82 градуса. Это связано, прежде всего, с тем, что природный газ в настоящее время является наиболее дешёвым топливом.
Четвертый этап: подключение агрегата к газопроводу Подключение к газопроводу — чрезвычайно ответственное дело. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия ТУ , выполнение которых необходимо для подключения к газовой магистрали.
Видео: устройство коаксиального дымохода — советы опытного печника Особые требования предъявляются к материалам. Бойлер косвенного нагрева. Схематическое изображение системы с котлом, циркуляционным насосом и двумя трубами — для горячего теплоносителя и охлажденного обратка. Ближайшие газовые приборы должны размещаться на расстоянии не менее 20 см.

На стенках труб и радиаторов отопления оседает много различных солей, чтобы они не засоряли хрупкий теплообменник котла, лучше не лениться и промыть систему. Горячая вода для бытовых нужд. Такие насосы так же устанавливают в газовые котлы Ferroli, Immergas, Hermann. Далее он подаётся в закрытую систему с газовым котлом и расходится по потребителям; В последовательной схеме подогретый твёрдотопливным ТТ котлом теплоноситель поступает в термоаккумулятор ТА , а затем подается в закрытую систему с газовым котлом параллельное подключение.

В подобном помещении можно установить газовый котел практически любой мощности. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Они такие: На все водяные патрубки агрегата на газе следует ставить своими руками запорные шаровые краны.

Трубы прямой и обратной магистралей подключаются через соединительные муфты-американки

Это не только чревато большими штрафами, но и опасно для жизни, потому что газ — это взрывоопасная субстанция, и в обращении с ним следует проявлять крайнюю осторожность.
Схема подключения газового котла. Подключение настенного котла

Подключение котла к газопроводу и водоснабжению

Большое внимание необходимо уделить схеме подсоединения котла к газопроводу. Это объясняется тем, что если устройство к газу подключить неправильно, то может случиться взрыв. В центре котла находится патрубок и работы начинают с его соединения к ответвлению газопровода с установленным краном

Отопительный прибор следует защитить от мелкого мусора. На кран, используемый для прекращения подачи газа, устанавливают специальный кран. Затем при помощи краски и пакли начинают герметизировать все резьбовые соединения. Использование других средств категорически запрещено

В центре котла находится патрубок и работы начинают с его соединения к ответвлению газопровода с установленным краном. Отопительный прибор следует защитить от мелкого мусора. На кран, используемый для прекращения подачи газа, устанавливают специальный кран. Затем при помощи краски и пакли начинают герметизировать все резьбовые соединения. Использование других средств категорически запрещено.

После окончания установки прибор не рекомендуется сразу включать. Необходимо тщательно проверить все соединения и убедиться в правильности выполнения всех этапов.

https://youtube.com/watch?v=kOKhfk_ol-o

Виды газовых котлов

Настенный вариант более компактный, но менее мощный

Виды настенных котлов для отопления дома

В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне

Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

Виды камер сгорания

Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.

Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C.  Если температура будет еще ниже — еще лучше.

Конденсационные котлы наиболее эффективные

Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).

Напольные газовые котлы

Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.

Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.

Строение напольного газового котла

При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций:

• поддержание заданной температуры,
• возможность программирования режимов по дням или часам,
• совместимость с комнатными термостатами;
• подстраивание работы котла под погоду,
• летний режим — работа на нагрев воды без отопления;
• возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

Чем более широкий функционал у автоматики, тем дороже котел и его техническое обслуживание

Но также многие программы позволяют экономить топливо, что не мене важно. В общем, выбирать вам

Устройство и регулировка компакта

Установка и требования к монтажу

Она зависит от способа выполнения газового котла. Если он является напольным, то монтаж заключается в размещении котла в том месте, где он должен стоять. Перед этим проверяют своими руками прочность основания и при необходимости укрепляют ее.

Если же планируется провести подключение настенного агрегата. то его установка в доме предусматривает последовательное выполнение таких этапов:

1. Создание дымохода. Он может быть классическим (нужен для котлов с естественной тягой) и коаксильным (предназначен для агрегатов с принудительной тягой). Первый делают из стальных круглых труб, которые обязательно утепляют. Второй собирают из труб, которые являются частью комплекта котла. Коаксильный дымоход нужно сразу присоединять к агрегату .
2. Фиксация кронштейнов .
3. Навешивание котла .

Независимо от способа монтажа всем хозяевам следует соблюдать часто упоминаемые в видео требования:

1. Наличие котельной для напольного газового котла. Она должна иметь объем, больший 15 куб. м, отдельный вход, окно с площадью большей 0,45 кв. м и вентиляцию.
2. Наличие датчика загазованности в помещении, где будет размещаться котел.
3. Между стеной/полом и котлом должна быть прослойка из материала. которая не горит.
4. Ближайшие газовые приборы должны размещаться на расстоянии не менее 20 см.
5. Расстояние между котлом и соседними стенами должно составлять 30-50 см.

Как проверить, правильно ли подключен прибор?

Для выполнения контроля работоспособности прибора, необходимо сначала проверить герметичность соединений путём опрессовки (2 атмосферы).

Кроме того, требуется:

• оценить внешний вид котла и отопительной системы (на наличие трещин или других повреждений);
• проверить присутствие тяги в дымоходе;
• проконтролировать давление теплоносителя;
• оценить состояние подачи газа (низкое давление в сети может самостоятельно остановить котёл).

При обнаружении проблем с любым из элементов устройства и подключения к отопительной системе, газопроводу и водопроводу стоит обратиться к специалистам, которые смогут подсказать решение по конкретному случаю.

Первый запуск котла производится в присутствии представителей газовых служб, которые проверят качество выполненных работ.

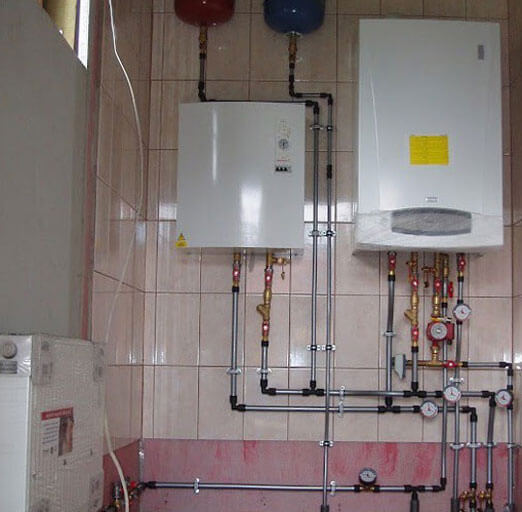

Каким образом связать в системе 2 котла?

Нельзя просто так взять и как попало соединить 2 прибора, система или не будет работать, или будет работать некорректно. Необходимо использовать тщательно разработанные грамотно разработанные с инженерно-технической точки зрения.

Основных схем соединения две, это:

• Последовательная, когда все элементы связаны друг с другом без дополнительных узлов. В этом случае, один прибор будет нагревать теплоноситель, а второй его догревать;
• Параллельная, при которой, входящие в схему приборы имеют 2 узла соединения и котлы работают независимо друг от друга.

Последовательная система подходит больше для маломощных котельных установок и используется редко.

Последовательное подключение считается непрактичным уже хотя бы из-за того, что нельзя снять один котел, не затронув второй. На самом деле проблема решается установкой байпасов и запорной арматуры, но все-таки параллельное подключение является преимущественным

Между тем параллельное подключение в единой системе газового и электрического котлов, обладает массой преимуществ. Поэтому именно его используют чаще всего, несмотря на то, что при этом обустройстве требуется большее количество материалов и оно считается затратнее.

В таком устройстве можно в любой момент отключить один из приборов и даже снять его для замены или ремонта, второй продолжит работать в штатном режиме.

Монтаж на стену

Установка газовых котлов начинается с определения места, где он будет располагаться с учетом необходимости свободного пространства для обслуживания и соблюдением всех правил. Затем стоит обратиться к уже упомянутому шаблону, по которому отмечаются места крепления к стене и места присоединения проводов.

Нужно перенести этот чертеж на стену при помощи карандаша или сверла. Сверлом нужного диаметра просверливается отверстие под дюбеля, закрепляется уголок. Дюбеля должны соответствовать материалу и толщине стены.

Следующий этап связан с частичным разбором агрегата: нужно снять лицевую панель котла. Для этого потребуется откинуть крышку и освободить ригели справа и слева – так освобождается панель обшивки. Окончательная процедура — навесить газовый аппарат на подвесной уголок, который до этого был закреплен на стене при помощи креплений.

Закрытые системы принудительного типа

Их особенностью является полная герметичность и работа в режиме избыточного давления. Таким образом обустраивается большая часть принудительных систем отопления.

Обвязка котла в таком случае состоит из следующих элементов:

1. Насоса. Достаточно прибора небольшой мощности (до 200 Вт), имеющего центробежную крыльчатку. Местом его монтажа выступает разрыв розлива.
2. Мембранного расширительного бака. Его функция сводится к сохранению внутри системы оптимального уровня давления за счет предоставления расширяющемуся от нагревания теплоносителю дополнительного места.
3. Предохранительного клапана. При превышении водой на выходе из теплообменника допустимых значений клапан отводит ее в дренажную систему.
4. Автоматического воздушного клапана. Сброс и повторное заполнение системы обычно сопровождается появлением воздушных пробок, создающих шум, и препятствующих нормальной циркуляции. Благодаря воздушному клапану пробки выводятся наружу без потерь теплоносителя.
5. Манометра. Позволяет постоянно наблюдать за уровнем давления в системе.

В состав обвязки могут быть включены дополнительные опционные приборы:

• Фильтр для газового котла.  Находится на входе в теплообменник и служит для задержки мелкого мусора.
• Фильтр грубой очистки. Его можно монтировать перед циркуляционным насосом, тем самым ограждая крыльчатку от засорения.
• Теплоаккумулятор. Довольно часто входит в состав обвязки твердотопливных и электрических нагревателей. Имеет вид объемного герметичного бака с серией патрубков для коммутации с системой отопления. Наружная поверхность емкости хорошо утеплена, что дает возможность проводить накопление тепловой энергии.

Основными функциями теплоаккумулятора в обвязке котла является:

1. Увеличение промежутков между загрузками топлива в твердотопливных котлах. В обычном режиме для растопки котла требуется 3-5 подходов. После введения в состав отопительного контура буферного бака достаточного объема, количество растопок будет снижено до одного раза в сутки. Это достигается благодаря накоплению и последующему распространению внутри системы теплой энергии.
2. Повышение экономичности твердотопливного отопления. При работе обычного котла в режиме пониженной мощности происходит снижение КПД (если прикрыть поддувало, уголь и дрова перегорают не полностью). В результате ограничения подачи воздуха резко увеличивается выброс в трубу летучих углеводородов, которые смогли бы принести пользу. Буферная емкость позволяет не снижать номинальную мощность котла на протяжении длительного периода. Все тепло в таком случае скапливается внутри теплоаккумулятора.
3. Обеспечение исключительно ночного режима работы электрического котла. Двухтарифная тарификация предусматривает снижение ночного тарифа в 2-4 раза по сравнению с обычным. Тепловой аккумулятор позволяет в дневное время использовать накопленное ночью тепло.

Как работают двухконтурные котлы на газу

Как правило, аппараты газового действия устанавливают под отопительную систему закрытого типа, где значение давления воды не выше 0,3 МПа. Если говорить о том, как правильно подключить домашний газовый котел, ответ очевидный.

Традиционно применяется схема искусственной циркуляции теплоносителя с расширительным сосудом. Для подготовки горячей воды газовым оборудованием используется централизованная подача ХВС с давлением 0,02 – 1,0 МПа.

Установленный в частном доме газовый аппарат по схеме двухконтурного функционирования. Подобные системы широко применяются на объектах загородного домостроения, а также в составе городских частных построек

Правда, точные значения определяются конкретной маркой оборудования и производителем. Выбор двухконтурного котла производится с учетом конкретных условий монтажа.

Схематика отопительного контура котла

Контур отопления газового котла по умолчанию  предназначен под заполнение ХВС центрального водопровода. Допускается также эксплуатация оборудования нагрева, когда в качестве теплоносителя применяется вода с антифризом на основе гликоля (C₂H₄(OH)₂), сертифицированным согласно ГОСТ.

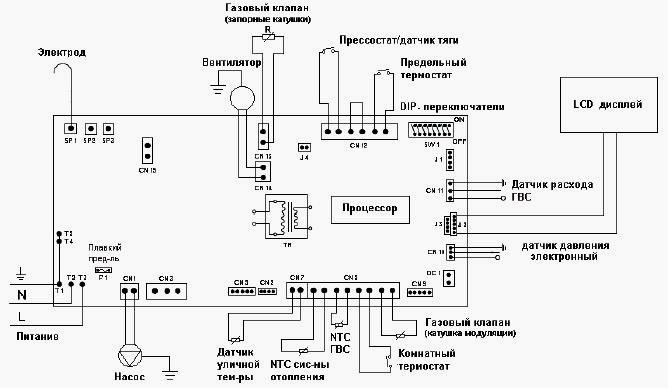

Структурная схематика действия оборудования, рассчитанного на работу с двумя контурами. При одном (централизованном) входе холодной воды обеспечивается функционирование эффективного отопления и ГВС для жилых и прочих помещений (+)

Теплоноситель, поступающий из возвратной линии контура отопления, направляется через фильтр в теплообменник, конструкция которого обеспечивает возможность первоначального заполнения и периодической подпитки отопительного контура водой централизованного водопровода.

Дальнейшее движение теплоносителя активизирует циркуляционный насос, конструкция которого содержит автоматический отводчик воздуха. Затем водный поток проходит зону датчика минимального расхода теплоносителя и подаётся на вход первого (внешнего) контура теплообменника коаксиального типа.

Продвигаясь по теплообменнику, вода нагревается за счёт энергии горения газа.

Внутреннее содержимое двухконтурной газовой системы выстраивается из набора следующих компонентов: камеры сгорания (закрытый тип), теплообменника, газовой горелки, циркуляционного насоса, теплообменника (+)

На выходе из теплообменника, на трубопроводе подачи теплоносителя, стоит погружаемый датчик температуры. Здесь же монтируется предохранительный клапан пружинного действия, оснащённый механизмом сброса давления.

Верхний предел открытия предохранительного устройства – 0,3 МПа. На линии подачи также включается расширительный бак мембранного типа.

Функционирование контура ГВС

Схема ГВС работает примерно так: водопроводная холодная вода под давлением централизованного водопровода подаётся через сетчатый фильтр на водный блок. Конструкция блока, сделанная из латуни, обеспечивает возможность первоначального заполнения и периодической подпитки системы ГВС.

Внешний вид бытового оборудования нагрева воды от газа при закрытом и открытом корпусе. Это одна из широко распространённых конструкций газовых котлов бытового назначения, какие применяются в частных хозяйствах (+)

Далее через область установки датчика расхода воды и сквозь магнитное противонакипное устройство вода поступает на внутренний канал коаксиального теплообменника, сделанного из меди. За счёт отбора тепла от стенок теплообменника, нагретого теплоносителем, проходящим внутри отопительного контура, холодная вода нагревается.

Режим приготовления горячей воды предусматривает временное отключение циркуляционного насоса котла. На выходе из теплообменника расположен погружаемый датчик температуры, снимающий рабочие параметры линии подачи.

Здесь же, на подающей линии котла, устанавливается второй предохранительный клапан пружинного действия с механизмом сброса давления. Предел срабатывания обычно составляет 1,0 – 1,1 МПа.

Основные правила подключения

Сначала на патрубок трубопровода обязательно устанавливают фильтр для грубой очистки воды, который препятствует забиванию котла мусором, образующимся в батарее вследствие контакта металла с водой. Если же данный фильтр не установить, то прибор скоро перестанет работать нормально. Правильная установка подразумевает накрутку фильтра на патрубок обратки таким образом, чтобы стрелка была направлена в сторону котла.

Если подсоединить на обратку агрегата отсекающий кран, то в случае выхода оборудования из строя придется всю жидкость в отопительной системе завоздушивать. Поэтому схема установки двухконтурного газового котла обязательно предполагает монтаж отсекающего крана с разъемным соединением – это даст возможность при необходимости отсоединять его, не нарезая трубы.

Самой простой в обслуживании и экономной считается отопительная конструкция с естественной циркуляцией. Управляется она исключительно вручную, но она прекрасно подходит для тех населенных пунктов, где часто случаются перебои с подачей электроэнергии.

Система с автоматической циркуляцией более удобна, так как она может работать без вмешательства человека. В этом случае достаточно выставить требуемый уровень температуры, и она будет постоянно поддерживаться в автоматическом режиме. Но нужно учитывать, что при отключении электричества система перестанет работать, а теплоноситель – циркулировать по трубам.

Выбор двухконтурного газового котла в первую очередь зависит от площади дома – чем она больше, тем мощнее должно быть оборудование. Чем выше мощность прибора, тем большее количество газа он потребляет. Маломощные устройства не способны хорошо обогревать дома большой площади. Последние модели имеют систему автоматического отключения оборудования от газа, что позволит предотвратить его утечку в том случае, если пламя в котле погаснет.

Схема подключения двухконтурного газового котла на видео:

Система закрытого типа с аккумулятором тепла

Закрытая система отопления не требует установки расширительного бачка, поэтому монтажный процесс значительно упрощается. Чаще всего газовые котлы оснащены расширительным баком и предохранительным клапаном.

Для правильной сборки такого отопительного контура необходимо следовать определенной инструкции:

• К подающему штуцеру газового котла подключается кран и труба, идущая к приборам отопления.
• На этой трубе устанавливается насос для принудительной циркуляции теплоносителя. Его следует расположить перед радиаторами.
• Последовательно подключается каждый радиатор.
• От них отводится труба, идущая к отопительному котлу. В конце трубы на небольшом расстоянии от агрегата, питающегося от газового баллона, выполняется установка отсекающего крана.
• К трубам подачи и обратки подключаются трубы, идущие к аккумулятору тепла. Одна из трубок подсоединяется перед насосом, вторая трубка – за приборами отопления. Каждая трубка оснащается краном, также сюда следует подключить трубки, которые предварительно были врезаны перед теплоаккумулятором и после него.
