Поэтажный план и как его составляют в 2020 году

Зачем нужна планировка дома

Зачастую лёгкость отказа от профессионального проекта у многих объясняется кажущейся простотой задачи раздела общей площади дома на комнаты. Однако при этом отсутствует понимание того, что сделать план дома — это не только определить площадь и место будущих помещений.

Итак, давайте разберемся, чем планировка дома отличается от его проекта.

Проект загородного дома — комплексный расчёт и подробное описание всех параметров будущей постройки с учётом характеристик стройматериалов и домовых систем:

1. Архитектурное описание (чертёж плана здания, размеры внутренних помещений с обозначением дверей и окон, планировка жилых комнат и хозяйственных помещений).
2. Расчёт конструктивных элементов (фундамент, коробка одноэтажного дома, стропильные конструкции, кровля изображаются схематично в чертежах с подробной разметкой и расчётами).
3. Электрическая часть (подробное описание подключения дома к энергосети со схематическим изображением электропроводки и разводки розеток).
4. Инженерная составляющая (план прокладки жизненно необходимых коммуникаций — вентиляции, канализации, газа, водопровода, отопления).

Как видно из структуры проекта, планировка загородного дома — одна из его частей, входящих в архитектурную составляющую, которая  утверждает площадь и расположение внутренних помещений и основных конструкций (лестниц в доме, перегородок, окон, дверей, арок).

Таким, образом, даже если вы решили сократить бюджет на строительство дома, отказавшись от услуг профессионального проектировщика, это не значит, что этап планировки дома допустимо пропустить или рассматривать его без учёта остальных частей проекта. В этом случае составление проектной документации перед началом строительства будет на вашей ответственности.

Отличие от технического паспорта (ТП)

План и паспорт – совершенно различные виды документации, выполняющие каждый свою функцию.

В техническом паспорте указываются кадастровые сведения объекта, которые попадают в учётные записи благодаря предоставлению плана.

При участии сооружения в имущественных сделках, ТП не требуется, его успешно заменяет кадастровый паспорт.

План же, в отличие от него, предоставляется при каждой имущественной сделке, а также, когда объект претерпевает изменения:

• благодаря перестройке;
• перераспределению жилья среди владельцев долевой собственности;
• в иных случаях.

Представленные в плане сведения первичны – они вносятся в информационный банк государственного кадастра недвижимости (ГКН) в электронном варианте и на бумажном носителе (см. Все о кадастровом учете земли и домов).

И только по требованию заявителя, выдаются в виде паспорта. Но здесь отсутствуют графические сведения, предоставляющие полную визуальную картину объекта.

В отличие от плана, паспорт изготавливается БТИ.

Чертеж плана этажа

План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на уровне оконных и дверных проемов каждого этажа (рис. 1).

Рис.1. Понятие — план этажа.

План здания дает представление о конфигурации и размерах здания, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, простенков, капитальных стен, колонн, лестниц, перегородок.

Следует обратить внимание на различие в присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок (рис. 2)

Рис. 2. Присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок

При выборе толщины линий обводки, следует учесть, что несущие конструкции, в частности, конструкции перегородок, чертят линиями меньшей толщины, чем несущие капитальные стены и колонны.

Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ 21.501-2011.

При вычерчивании плана в масштабе 1:50 или 1: 100 при наличии в проемах четвертей их условное изображение показывают на чертеже.

Четверть – это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление оконных коробок (рис. 3).

Рис. 3. Четверть в дверных и оконных проемах.

На планах этажей наносят и указывают:
– координационные оси здания с указанием маркировки;
– отметки чистых полов, расположенных на разных уровнях;
– направление и величину уклона полов;
– толщину стен и перегородок и их привязку; размерные цепочки: внешние и внутренние, проводят;
– все (независимо от размеров) проемы, отверстия, ниши в стенах и перегородках с необходимыми размерами и привязками, за исключением предусмотренных в других чертежах. Для проемов с четвертями размеры показывают по наименьшей стороне проема. Размеры дверных проемов в перегородках на планах не показывают;
– площади помещений проставляют в правом нижнем углу плана помещения и подчеркивают сплошной толстой линией. Площади указывают в квадратных метрах с двумя десятичными знаками;
– номера помещений в кружках диаметром 6–8 мм, соответствующие номерам наименования помещений и приводят их в экспликации;
– конструкции (например, площадки, антресоли), расположенные выше секущей плоскости, изображают схематично штрихпунктирной линией с двумя точками.

План этажа здания рекомендуется вычерчивать в следующей последовательности (рис. 4):
а) наносят сетку координационных осей;
б) вычерчивают наружные и внутренние стены здания, перегородки и колонны, если они имеются;
в) показывают оконные и дверные проемы, направление открывания дверей, лестничные марши, санитарно-технические приборы и т. п.;
г) наносят выносные и размерные линии;
д) проставляют размеры и марки осей, делают все необходимые надписи;
г) после проверки и доработки обводят контуры сечений – сплошной основной линией, остальные – сплошной тонкой линией.

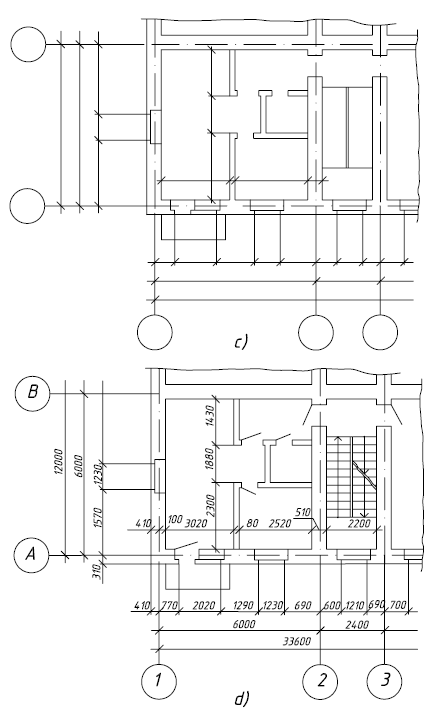

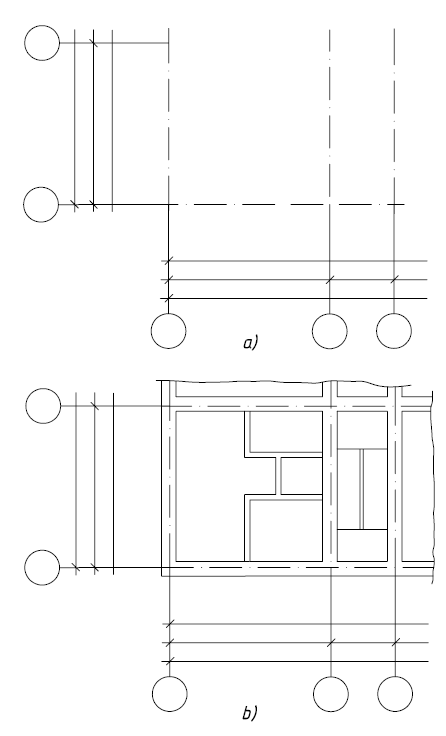

Рис. 4. Последовательность оформления плана этажа.

Как правило, невидимые конструктивные элементы на планах не показывают. Но если на других чертежах невозможно показать данный элемент как видимый, на плане его изображают штрихами. При этом изображаемый элемент может быть расположен как ниже секущей плоскости (ниша для батарей отопления), так и выше ее (антресоли).

В названиях плана здания указывают отметку чистого пола этажа или номер этажа, например: « План на отм. 0.000», « План 1 этажа», или, если ряд этажей имеет одинаковую планировку, то «План 2,3 этажей». Надпись не подчеркивают. Пример заполнения плана приведен на рис. 5.

Рис. 5. Пример оформления плана чертежа.

Составление планов зданий: нормативное регулирование

То, каким образом должен составляться план здания, если под таковым понимать правовую категорию, регулирует Приказ Минэкономразвития РФ №403, изданный 01.09.2010 года. В нем определена форма соответствующего документа, а также установлены требования к его составлению. Кроме того, важнейшим нормативным актом в сфере разработки планов является Федеральный закон №221-ФЗ, принятый 24.07.2007 года. В нем, в частности, определено то, что представляет собой план здания, какие сведения он содержит. Рассмотрим данные нормы, а также те, что дополняют их по Приказу №403, подробнее.

Вводное слово.

Иными словами, поэтажный план БТИ квартиры или нежилого помещения- это чертеж помещения, выполненный по обмерам специалистов Бюро технической инвентаризации. Его также часто сокращенно называют «план БТИ». На практике планом БТИ называют любой инвентаризационный план, даже если сами обмеры проводила другая организация, потому что подавляющее большинство объектов все-таки инвентаризировались именно БТИ (Бюро технической инвентаризации).К поэтажному плану квартиры или нежилого здания всегда прилагается экспликация.

Экспликация- что это за документ?

Экспликация- это список всех помещений объекта с указанием их площадей. Также указывается назначение помещения- основное или вспомогательное.

Ниже мы приведем пример экспликации.

Отметим, что для узаконивания перепланировки квартиры необходим технический паспорт квартиры, а не просто поэтажный план и экспликация, которые включаются в его состав. При согласовании переустройства нежилых помещений достаточно плана БТИ и экспликации вместе с выпиской из технического паспорта на здание и справкой о состоянии помещения.

Также многие жилищные инспекции перестали принимать технические паспорта с датой обследования квартиры более 5 лет назад.

Посмотрим как выглядит план БТИ.

Какие здания относятся к нежилым?

К нежилой недвижимости относятся:

1. отдельно находящиеся постройки, относящиеся к сфере обслуживания (авто-заправочные станции, кафе, рестораны, ателье, мойки, прачечные, торгово-развлекательные центры);
2. постройки бытового предназначения (склады, бункеры, ГЭС);
3. физкультурно-оздоровительные комплексы (крытые площадки и стадионы);
4. производственные здания (фабрики, заводы, лаборатории).

По законам Российской Федерации паспорта и планы должны составляться по каждой постройке в независимости от того, является здание жилым или нежилым и является промышленной недвижимостью, коммерческой недвижимостью или имеет иное назначение.

Отличие технического плана от техпаспорта

До недавнего времени велись три реестра, которые сейчас объединились в один документ – технический план объекта. Это были реестр объектов капстроительства, земельных участков и прав на недвижимое имущество. Главным нововведением в документе является наличие привязки координат поворотных точек на местности с расположением здания в границах участка или квартиры в границах многоквартирного дома.
Поэтому графическая часть документа содержит в себе как план земельного участка, так и самого объекта. Кроме того, в него входит чертеж с указанием и нумерацией графических точек.
Для того, чтобы составить технический план по всем правилам, необходимы услуги кадастрового инженера, поэтому стоимость документа довольно высока. Отказываться от оформления документа нельзя, так как он требуется в обязательном порядке для постановки на учет в Кадастр

Обратите внимание, что технический план нет необходимости составлять, если в течение вашего проживания в каком-либо помещении или доме вы не меняли планировку. При сделке купли-продажи будет достаточно лишь технического паспорта объекта

Образец технического плана помещения (дома)

Технический план – документ, содержащий 10-12 страниц информации, из которых 5-6 страниц занимает текстовая часть; 3-4 – графическая, и одна-две страницы приходится на приложение. Содержание документа зависит от того, какой объект недвижимости описывается. Первые три листа одинаковы для техплана квартиры, здания, садового дома.

• Титульный лист содержит регистрационный номер документа, сведения о заказчике и о кадастровом инженере, который работал над планом:

• На втором листе приводится содержание документа:

• Третий лист содержит название источников для составления техплана; приводится система координат, в которой осуществлялись геодезические измерения:

Самая важная часть документа – сведения, характеризующие местоположение объекта недвижимости. Если это квартира, здесь просто проставлен кадастровый номер здания, в котором находится описываемая квартира. Техплан на дом или здание содержит координаты характерных точек, определяющих положение постройки на земельном участке (см. образец выше) .

На странице с технической характеристикой здания проставляется кадастровый номер земельного участка, на котором расположен дом:

В графической части технического плана квартиры приводятся план и чертеж этажа, на котором она находится.

Техплан для дома (см. образец выше) содержит:

• схему геодезических построений с привязкой к пунктам геодезической сети;
• контуры здания по отношению к границам земельного участка;
• чертеж здания.

Устройство вентиляции в санузле

Деревянные дома легко сыреют и крайне подвержены воздействию плесневого грибка. Чтобы избежать этих неприятных последствий – стоит позаботиться о грамотной вентиляции помещения.

Монтаж вентиляции лучше доверить профессионалу, ведь некорректность в данном вопросе может послужить причиной дальнейшего возгорания системы. Помимо того, что все используемые материалы должны быть негорючими, вся конструкция не должна соприкасаться с древесиной, а крепиться на специальных кронштейнах. Система также нуждается в противопожарных клапанах и надёжной защите от влаги.

Порядок выполнения измерительных работ

Обмер внутренних помещений производят поэтажно на уровне 1,1 – 1,3 метра от пола с отклонениями, не превышающими 1 см. Одновременно с обмером периметра осуществляют замеры дверных и оконных блоков, которые измеряются по завесам, а также определяют размерные данные других выступающих частей и элементов объекта.

Помещения, на стенах которых имеется плитка или смонтированы декоративные панели, замеряются дважды, вначале по плитке или панелям, а затем по стенам. Если высота панели или облицовки более 1,8 метра, то измеряется ее толщина. Пожарные гидранты, водопроводные краны, водонагревательные колонки, котлы, оборудование санитарно-гигиенического назначения обмеру не подлежит, а на плане обозначаются условными знаками.

Площадь, отведенная под лестничные клетки, лифтовые и другие шахты, суммируется к площади этажа, при этом чердак и хозяйственные помещения в площадь объекта не включаются. Инженерные геодезические обмеры помещений производятся при помощи стальной или лазерной рулетки.

После разработки схемы строения, специалисты составляют приложение к поэтажному плану – экспликацию. Она представляет собой чертежное изображение и краткую характеристику каждого помещения с обозначением его функционального назначения. Также в ней содержится информация об адресе нахождения объекта и дате разработки. Экспликация может быть составлена на весь многоквартирный дом, одну определенную квартиру, нежилой объект или земельный участок, предназначенный под строительство.

В Компании «Промтерра» используют программное обеспечение и стандарты, которые утверждены уполномоченными органами. Этот документ дает возможность получить информацию о наличии или отсутствии измерений, данные о габаритах помещения, их высоте и ширине, конфигурации углов, фактической площади строения исходя из результатов обмера, а также адрес и этаж, на котором находится исследуемый объект.

Поэтажный план и экспликация могут быть предоставлены в виде копий из архивной базы данных или информации, полученной на основании новых обмеров. Для получения подобных документов необходимо предоставить паспорт, акт на право собственности, а также проект предстоящих изменений, если выдача документов связана с перепланировкой. Срок изготовления экспликации и плана составляет 10–14 дней и зависит от объема работ и сложности объекта.

Выдача планов БТИ и экспликация

Если речь идет о новостройке, то первичные обмерочные работы этажей для инвентаризации проводит застройщик. За такой информацией можно обратиться именно к строительной организации либо управляющей компании.

Поэтажные планы помещения составляют или выдают готовые только при условии предоставлении полного пакета документов в БТИ. Понадобятся следующие экземпляры:

• удостоверение (паспорт) заявителя;
• свидетельство о праве собственности;
• кадастровый паспорт;
• доверенность (при условии обращения третьих лиц).

Если необходимо получить план с поэтажным разделением для ранее возведенного строения и помещения в нем, то с помощью специалистов или самостоятельно надо обращаться непосредственно в БТИ или Ростех.

Приложение П (справочное) Пример оформления ведомости элементов озеленения

Графический блок плана здания

Следующий ключевой блок, формирующий структуру плана, о котором идет речь, — графический. Он нужен для того, чтобы наглядно отразить ключевые элементы здания — несущие конструкции, пролеты, прилегающие к сооружению объекты.

Графическая часть плана составляется на основании данных, содержащихся в кадастровой выписке по земельному участку, на котором располагается здание. Кроме того, при ее оформлении могут использоваться различные картографические материалы, которые позволяют определить месторасположение объекта. Графический блок рассматриваемого плана может включать различные условные обозначения, перечень которых определен в соответствии с отдельными Приложениями к Приказу №403.

Полезно будет рассмотреть также то, каким образом в план объекта включается ряд иных важнейших компонентов, а именно — схема геодезических построений и чертеж.

Требования к техплану

Общие требования к техническому плану жилого дома и других объектов содержатся в законодательных актах (ст. 24 закона №218; Приказ №953 Минэкономразвития).

Текстовая часть

Описательная часть – обязательный раздел технического плана на любой дом: расположен ли он на земельном участке под ИЖС, на землях СНТ, или это квартира в высотном здании. Текст составляется на основе документов собственника, а также замеров кадастрового инженера, привлеченного к выполнению плана.

 Характер объекта определяет, что входит в текстовую часть технического плана. Для квартиры/помещения в этот раздел заносятся такие сведения:

• ФИО заказчика/собственника;
• информация по объекту недвижимости: адрес, местоположение, размеры, для чего служит;
• технические параметры: тип фундамента, материал стен и крыши, уровень изношенности;
• перечень документов, на основании которых составлен план;
• данные об инструментах для замеров.
• выводы кадастрового инженера и его реквизиты.

В техническом плане жилого или дачного дома, возведенного на личном земельном участке, заполняются также графы о пунктах геодезической сети/о межевых опорных точках; даются координаты границ участка, а также характерные точки самого строения.

Точки, определяющие местоположение здания на участке

Графическая часть

 После измерений на местности, сделанных кадастровым инженером и геодезистом, составляется графическая часть техплана:

• данные геодезической съемки земельного участка;
• схема постройки на участке; её расположение по отношению к другим объектам;
• контуры постройки с пронумерованными поворотными точками;
• чертежи этажей, порядок расположения помещений;

Чертежи выполняются в единой государственной системе координат. Земельный участок и строение на нем получают четкие границы на публичной кадастровой карте.

В Росреестр необходимо предоставить документ на электронном носителе, заверенный электронной подписью кадастрового инженера – именно он несет ответственность за истинность информации технического плана. Заказчик может получить вариант на бумажном носителе.

Технический план и техпаспорт: сходство и различие

До 2013 года основным документом для регистрации объектов недвижимости был технический паспорт. Его изготовлением занимались исключительно специалисты БТИ. Содержал он техническую информацию:

• описание конструкции объекта, год постройки, количество этажей;
• площадь помещений, наличие балконов;
• материал фундамента и перекрытий;
• число окон, дверей, высота помещений:
• описание коммуникаций.

Техпаспорт дополнялся ситуационным планом – чертежом земельного участка по отношению к соседним объектам.

Координаты участка и постройки позволяют зафиксировать объект на кадастровой карте Росреестра. Вся остальная информация технического плана идентична сведениям техпаспорта.

Что необходимо для процедуры

Чтобы заточить сверло по металлу самому, необходимо в первую очередь определить, для решения каких задач оно будет применяться. В производственных условиях для заточки сверл используются, как правило, специальные приспособления, обеспечивающие максимальную точность и производительность такого процесса. При выполнении заточки сверл в домашних условиях всегда приходится искать способы, позволяющие сделать результат этого процесса качественным.

В минимальный набор для заточки сверл по металлу должны входить:

• наждачный станок;
• точильные круги различной твердости, выбираемые в зависимости от материала изготовления сверла, которое необходимо заточить;
• емкость для охлаждающей жидкости и сама жидкость, в качестве которой может использоваться обычная вода (или машинное масло);
• приспособления, позволяющие выдержать правильные углы заточки.

Стойка для заточки сверл устанавливается рядом с абразивным диском и позволяет затачивать режущую кромку под точным углом

При заточке сверл своими руками нужно обращать внимание на следующие параметры:

• угол между плоскостью передней части сверла и основанием его режущей кромки (такой угол, измеряемый в главной режущей плоскости, называется передним);
• задний угол, который измеряется так же, как и передний, но по задней плоскости сверла;
• угол при вершине инструмента, измеряемый между двумя режущими кромками.

Для заточки сверл по металлу по всем правилам надо придерживаться следующих значений вышеуказанных параметров:

• передний угол режущей части – 20°;
• задний угол – 10°;
• угол при вершине – 118°.

Таблица 1. Углы при вершине сверла в зависимости от обрабатываемого материала

Таблица 2. Задние и передние углы сверла

Если вам необходимо заточить сверло по металлу в производственных или в домашних условиях, вы должны строго соблюдать технику безопасности. Этот процесс сопровождается образованием большого количества искр, от воздействия которых необходимо защищать органы зрения. Кроме того, поскольку такая процедура выполняется с остро заточенными инструментами из металла, осуществлять ее следует, используя перчатки для защиты рук.

Для чего требуется и где используется технический план здания

Применение документа требуется в многочисленных ситуациях:

• При вводе объекта в эксплуатацию, а также — может предоставляться на всех этапах строительства.
• При выделении долей в праве собственности, с присвоением им, кадастровых номеров (см. Право на долю в квартире).
• При постановке на кадастровый учёт по заявлению владельца недвижимости и снятии с учёта по завершении существования.
• После реконструкции, перепланировке квартиры и иных изменений, проведённых владельцем или произошедших по определённым причинам.
• При проведении имущественных сделок с недвижимостью, вступлении в наследство.
• По требованию суда.

Сроки и порядок проведения работ

Первым делом необходимо подготовить пакет документов, которые послужат основанием для кадастрового инженера. Что нужно предоставить:

В индивидуальных случаях могут понадобиться и другие документы, например, разрешение на перепланировку, справка от нотариуса, договор залога и другие.
О сроках проведения работ вы договариваетесь с инженером заранее, и они должны быть обязательно прописаны в договоре на оказание данного вида услуг. Зачастую на практике работы продолжаются не более 2 недель, однако в некоторых случаях составление технического плана может затянуться на месяц или даже два.

Составления технического плана здания

Как было сказано выше, техплан включает в себя графический и текстовый разделы, а те, в свою очередь, разделяются на несколько более мелких подразделов. Они заполняются следующим образом.

Текстовая часть

Первый раздел – общие замечания о технических и кадастровых мероприятиях.

Технический план строения имеет определённые требования в этой части:

1. Отмечается причина принятия решения о составлении техплана.
2. После этого рассматривается основная информация о заказчике. Обычно это владелец объекта недвижимости. Однако закон допускает, что также это может быть человек, уполномоченный владельцем. Здесь фиксируются идентификационные данные заказчика. В некоторых случаях это может быть физлицо, в других – юрлицо. Для физического лица приводятся идентификационные данные из его паспорта и информация о правах собственности и о наличии соответствующей доверенности (если от лица владельца выступает уполномоченный представитель). В том случае, если заказчиком выступает юридическое лицо и его конкретный представитель, то, кроме указанных ранее данных, должны быть отмечены основные данные по этому юрлицу (включая полное наименование и страну регистрации для иностранных юридических лиц).
3. Далее здесь содержатся данные о кадастровом инженере. Кроме его идентификационных данных, необходимо указать регистрационные данные квалификационного аттестата.
4. В последней части начального раздела ставится дата составления документа.

Исходные данные

Она имеет три подраздела:

• сначала перечисляются использованные в работе документы-основания для формирования техплана;
• даётся информация об использовании определённых приборов для проведения геодезических измерений, которые являются фактической базой произведённых расчётов, в частности, приводятся наименования приборов и данные о том, что была своевременно произведена проверка точности их работ;
• в заключительной части указываются кадастровые номера тех объектов недвижимости, которые имеют непосредственное отношение к рассматриваемому объекту (если речь идёт об отдельном помещении, то здесь указываются номера объектов, его образующих).

Помещения

Далее приводятся данные, которые имеют отношение к рассматриваемому помещению. Этот раздел актуален, если составляется технический план помещения, а не здания

Также нужно принять во внимание следующий раздел, где перечисляются отдельные части рассматриваемого помещения. Для технического плана сооружения требования будут  аналогичными

Выводы

• Технический план  – это документ, содержащий характеристики и координаты объекта, графический план его расположения на участке.
• На основании технического плана можно пройти кадастровый учет в Росреестре, внести сведения в ЕГРН, получить выписку из реестра на объект.
• Оформить техплан можно на любой объект капитального или незавершенного строительства.
• Порядок подготовки технического плана утвержден приказом МЭР № .
• Кадастровый учет на основании технического плана осуществляется бесплатно.

Если вам нужно получить технический план и другу документацию на недвижимость, обращайтесь в компанию Смарт Вэй. Подробнее об условия сотрудничества можно узнать по телефонам, указанным на сайте.

Часто задаваемые вопросы

Что такое технический план?
Технический план  – это документ, содержащий характеристики и координаты объекта, графический план его расположения на участке. На основании технического плана можно пройти кадастровый учет в Росреестре, внести сведения в ЕГРН, получить выписку из реестра на объект. Оформить техплан можно на любой объект капитального или незавершенного строительства.

Где получить технический план?
Технический план оформляет кадастровый инженер после изучения документов, обследований и замеров, координирования объекта. Документ выдается в электронной форме на диске.

Сколько стоит технический план на здание или помещение?
Стоимость изготовления технического плана зависит от площади, вида и характеристик объекта. Цена определяется по договору с кадастровым инженером.
