Пескоструй: как сделать пескоструйный аппарат своими руками

Другие варианты изготовления

Пескоструйный аппарат можно соорудить своими руками и из других компонентов. Так, очень неплохое оборудование получается из автомобильного компрессора, мойки высокого давления, ресивера и многих других устройств. Рассмотрим несколько схем изготовления пескоструя из подобных конструкций.

Из мойки высокого давления

В домашних условиях можно собрать очень качественный и мощный пескоструй из мойки высокого давления. К примеру, очень хорошая аппаратура получается из моек от немецкого бренда Karcher («Керхер»). Такие устройства, предназначенные для эффективной мойки автомобилей, формируют очень высокое давление воды, но при условии ее маленького расхода.

Для этого потребуются следующие компоненты:

• керамическое сопло, сделанное своими руками или приобретенное в специализированном магазине;
• шланг с армированием;
• блок смешивания, либо тройник, имеющий подходящий диаметр посадки;
• узел, регулирующий подачу, а также дозатор цилиндрического типа;
• трубка предназначенная, для того чтобы забирать абразив, она оснащается трактом подачи воздуха в закрытый резервуар с песком или любым другим абразивом.

Водяная аппаратура из мойки может работать на базе эжекторной схемы. Вода, под влиянием высокого давления, преодолевая блок смешивания со стремительной скоростью, формирует необходимый вакуум в тракте, куда подается абразив. Песок может поступать и выходить вместе с жидкостью под действием очень высокого давления.

Водяные аппараты, сделанные собственными силами, весьма удобны в эксплуатации и просты в изготовлении. Подобные устройства имеют некоторые особенности, которые нужно учитывать.

1. Мощность потока оказывается очень большой при маленьком расходе жидкости. За счет этого самодельную установку можно использовать, к примеру, для стекла, с целью матирования и других подобных работ.
2. Чтобы удавалось поддерживать стабильную подачу, необходимо задействовать такой абразив, который отличается равномерной дисперсией и маленькой фракцией. Так, в бытовых условиях эксплуатации идеальным решением станет просеянный речной песок.

Из продувочного пистолета

Если необходимо собрать компактный и максимально удобный пескоструйный аппарат, допустимо взять за его основу обычный продувной пистолет. Получаются такие устройства, которые демонстрируют довольно высокие показатели эффективности.

Надо учитывать, что производительность подобных самоделок напрямую зависит от компрессора. Для сборки качественного аппарата мастеру понадобятся нижеперечисленные компоненты:

• готовый пневматический пистолет для продувки;
• качественный сантехнический тройник;
• кран шарового типа, который понадобится для регулировки подачи абразивного компонента;
• выходное сопло вместе с прижимной гайкой.

Готовая конструкция не будет слишком сложной и замысловатой по своему устройству. В качестве резервуара, который будет задействоваться для размещения абразива, можно взять легкий баллон от маленького огнетушителя порошкового типа. Если такого компонента нет, подойдет и емкость из бутылки.

Из электрического краскопульта

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт. Подобное устройство удастся беспроблемно соорудить дома буквально за 10-20 минут

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт.

• клапан смешивания от простого пистолета-краскопульта;
• рукоятка, в которой предусмотрен механизм подачи воздушных масс;
• бутылка, в которой будут находиться абразивные смеси;
• тройник;
• кран-регулятор шарового типа.

Схема работы подобной самоделки окажется предельно простой и понятной. Чтоб собрать пескоструй из краскопульта, нужно будет действовать следующим образом.

1. Сначала нужно будет аккуратно проточить пистолет краскопульта для применения сопла подходящих размеров.
2. Далее к пистолету понадобится присоединить смешивающий тройник.
3. В завершении мастеру надо будет зафиксировать шланги, ответственные за подачу и циркуляцию.

Принцип действия пескоструйного аппарата

Принцип действия оборудования довольно прост, частицы песка под давлением воздуха или воды с огромной скоростью ударяются об поверхность обрабатываемого материала. Засчёт этого достигается максимальная эффективность работы и возможность чистки труднодоступных мест. Для подачи воздуха используется компрессор. От его мощности будет зависеть выбор диаметра сопла и объёма бака для песка. Для равномерного поступления песка в магистральную систему ёмкость должна располагаться под правильным углом. Для обработки небольших деталей подойдёт пескоструйная камера, сделанная своими руками либо заводского производства.

Как построить вольер для собаки на участке своими руками

Как сделать камеру своими руками

Сделать пескоструйную камеру несложно, т. к. по своей конструкции это, пожалуй, самое простое из всех самодельных устройств для домашних мастерских. В Интернете (особенно зарубежном) можно найти чертежи таких установок, которые ничем не уступают заводским (см. рис. ниже), но большинство мастеров делают их по своим эскизам, исходя из собственных предпочтений, а также наличия подходящих материалов и комплектующих.

Основные элементы установки

Самодельные пескоструйные камеры по своей конструкции практически повторяют фабричные, т. к., наверное, невозможно как-то улучшить или даже просто изменить этот простой и отлаженный процесс. Основные компоненты такой установки:

• опорная конструкция для установки камеры;
• корпус со смотровым окном, загрузочной дверкой и призматическим бункером, куда ссыпается отработанный абразив;
• стекло для окна;
• сетка для пола камеры;
• вытяжка;
• компрессор;
• рабочий пистолет;
• фитинги, вентили и шланги.

Корпус пескоструйной камеры обычно изготавливают из листового проката, хотя многие домашние используют для этого ДСП или фанеру, а также комбинируют древесину и металлические конструкции.

Построение рабочей зоны

Размер рабочей зоны у всех пескоструйных камер необитаемого типа примерно одинаков, т. к. определяется эргономикой работы оператора. Глубина шкафа должна обеспечивать доступ к детали с любой стороны, т. е. быть в пределах размеров вытянутой руки с пескоструйным пистолетом. А высота ограничена уровнем обзорного окна, которое должно находиться напротив лица оператора. Загрузка детали в зону обработки производится через запираемые дверцы, расположенные на боковой или задней поверхности камеры.

Изготовление днища

Конструктивно днище камеры является, пожалуй, самым сложным элементом всей установки. По своей форме это традиционный призматический бункер для сыпучих материалов, в нижней части которого находится выходной вентиль. Чтобы правильно раскроить листовой металл и сварить такую конструкцию, требуются определенные навыки, поэтому многие используют уголковый каркас, на который разными способами крепят боковины из различного листового материала.

Инструкция по применению

Перед использованием швейной машинки от Janome необходимо изучить инструкцию, т.к. большое количество отзывов связано с неправильной работой. Со временем опыта работы на ней становится больше, пользователи детальнее изучают инструкцию и проблемы решаются автоматически.

Порядок работы имеет практически во всех случаях одинаковый алгоритм:

1. Установка нужной иглы.
2. Замена лапки.
3. Намотка нитки на шпульку.
4. Заправка нижней нитки в шпульный колпачок.
5. Заправка верхней нитки.
6. Регулировка параметров шитья – выбор программы, нажима лапки, натяжения нити, скорости шитья, ширины и длины стежка, позиции иглы.

Из чего еще можно собрать самодельный пескоструй?

Перечисленные способы изготовления пескоструя – это далеко не все. Пользователи могут изготовить своими руками оборудование из многих других элементов и деталей. Эта креативная тема не для слабого творческого настроя. К примеру, неплохое устройство может получиться не только из пропанового или фреонового баллона, но и обычного огнетушителя.

Разные составляющие пескоструйной техники так же возможно изготовить своими руками из разного рода подручных материалов. К примеру, качественное керамическое сопло для подобного оборудования вполне можно соорудить из отслуживших свое свечей зажигания, что очень часто лежат в гараже у многих автомобилистов. Для подобных работ требуется выкрутить центральную часть свечек, затем, со стороны гайки, их обрезают болгаркой. Самостоятельно делать это надо максимально бережно, чтобы случайно не испортить керамику.

Большинство вариантов вполне возможно соорудить самому, поскольку процесс сборки оказывается простым и понятным.

Ростверк: что это такое и зачем он нужен

Гравирование стекла с помощью пескоструйного аппарата

Для начала нужно заклеить всю поверхность стекла самоклеящейся пленкой, затем нарисовать подходящий рисунок и вырезать его. Поверхность полученного изображения следует тщательно обработать с помощью пескоструйного аппарата. После выполнения данного этапа работы следует снять пленку. Изображение отличается четкостью и яркостью. К тому же мастер может самостоятельно регулировать глубину гравировки, нанося на поверхность песок несколько раз. Рисунок оригинально смотрится как самостоятельно, так и со светодиодной подсветкой. Самодельная пескоструйка отлично справляется с поставленными задачами и ничем не уступает дорогостоящим аппаратам, которые продаются в магазинах.

С помощью пескоструйного аппарата можно прорезать отверстия на стеклянных поверхностях. Для этого нужно взять металлическую пластину, толщиной всего несколько мм и вырезать в ней отверстие. Потом нужно приложить лист к поверхности и начать обрабатывать поверхность. Данная процедура занимает около пяти минут и забирает полбутылки песка. Преимуществом данного способа является быстрая, дешевая работа при гладеньком без сколов отверстии. Пескоструйка показывает отличные результаты в различных областях применения, как на любительском, так и на профессиональном уровне.

Пескоструйный аппарат своими руками: преимущества самостоятельного изготовления

Перед тем как переходить к созданию чертежей пескоструя своими руками, следует больше узнать о самом приборе и основных видах инструмента, а также взвесить все за и против относительно самостоятельного изготовления. В целом все приборы можно разделить на 3 большие группы:

1. Всасывающие. Подойдут для выполнения несложных работ по очистке поверхностей. Принцип действия чрезвычайно прост: воздух засасывает песок из емкости, после чего смесь подается на сопло. Это наиболее простой вариант для домашнего изготовления.
2. Прибор, работающий по принципу вакуума. Основное преимущество пескоструйного пистолета с рециркуляцией абразива – возможность многоразового использования вещества, вышедшего сквозь сопло. Песок в этом случае повторно засасывается в резервуар через специальную камеру.
3. Пневматический пескоструй. Устройство отличается огромной мощностью и подает абразив под большим давлением. С помощью инструмента можно легко очистить даже самые загрязненные поверхности и запущенные ржавые детали.

На заметку! Пневматический пескоструй рекомендуется использовать не только тогда, когда требуется обработать сильнозагрязненные поверхности, но и в том случае, если планируется очистить большую площадь. Зачастую конструкции очень сложные, поэтому самостоятельно их изготавливают редко.
Пескоструйные аппараты можно разделить на всасывающие, вакуумные и пневматические.

Перед тем как сделать пескоструйный аппарат, следует изучить достоинства и недостатки такой работы. Преимущества самостоятельного изготовления:

• при наличии всех комплектующих и навыков сборки инструмента создание устройства не займет много времени;
• есть возможность сэкономить на покупке серийного товара;
• если применять качественные комплектующие, прибор получается даже надежнее заводского варианта.

Среди минусов самостоятельного изготовления выделяются такие нюансы:

• собирать инструмент может только человек, обладающий соответствующими навыками;
• если приобрести некачественные детали, прибор долго не прослужит;
• неправильно подобранное и установленное сопло не только усложнит работу, но и снизит эффективность.

Применение качественных комплектующих при изготовлении пескоструйного аппарата своими руками обеспечит надежность изделия.

Главным недостатком считается то, что если при сборке не учесть всех моментов, неправильно или ненадежно собрать соединения, то присутствует риск получения травмы из-за разрыва клапана или резервуара с абразивом. Если перед тем, как своими руками начать собирать прибор, посоветоваться со специалистом в этой области, создать грамотный и подробный чертеж под руководством того, кто уже выполнял подобную работу, то получится надежный помощник по дому.

Проектирование пескоструйной установки для самостоятельного изготовления

Рабочий процесс заключается в смешивании песка с потоком воздуха. Двухфазная смесь перемещается по армированному шлангу в распылительное сопло.

Особенности конструкции самодельного пескоструя.

• Емкость, в которой накапливается песок, должна иметь форму, постепенно сужающуюся книзу. Тогда абразивный материал будет самопроизвольно перемещаться вниз.
• Сверху нужна горловина, через нее будет засыпаться рабочее вещество внутрь накопителя. Наличие клапана позволит осуществлять подачу только снаружи, обратное движение станет невозможным.
• Сито ограничит размеры песчаного компонента, не пропустит небольшие камешки, способные засорять смеситель и воздуховод.
• Предусматривает заполнение емкости на 50…60 %. Оставшийся объем предназначен для сжатого воздуха. Для его подачи предусматривается монтаж фитинга, расположенного сверху.
• Наличие высокого давления внутри будет запирать клапан. Оно же будет сверху давить на песок, направляя его вниз.
• Абразив ссыпается в трубопровод, где произойдет смешивание с потоком воздуха. Образуется двухфазная смесь, которая будет двигаться в сторону сопла.

Схема самодельной пескоструйной установки:

1 – подача песка (периодическая загрузка); 2 – подача воздуха из ресивера от компрессора; 3 – клапан, оборудованный ситом, для разделения фракций; 4 – вентиль для сброса давления из накопителя; 5 – вентиль включения-выключения установки; 6 – тройник для подключения напорного фитинга и шланга; 7 – армированный шланг для подачи воздуха в систему; 8 – вентиль для подачи абразива на смешивание; 9 – тройник для выгрузки абразива (смеситель); 10 – сопло; 11 – стойки опорные; 12 – поток абразива и воздуха (двухфазная смесь).

Работа простой установки происходит по следующей последовательности.

1. Воздушный поток движется по воздуховодам. Они подключаются к накопителю в двух точках. Через фитинг, в верхней части, и вентиль, расположенный снизу. В нижнем тройнике происходит смешивание воздуха с абразивным материалом.
2. Образовавшаяся смесь движется по армированному шлангу.
3. Выброс струи происходит через сопло. С целью предотвращения от ускоренного износа используется керамический цилиндр. На практике используется корпус от свечи зажигания автомобиля.

2Гидропескоструйная очистка объектов: преимущества и недостатки

Данный вид очистки объектов является разновидностью пескоструйной очистки поверхностей. Отличие заключается в том, что вместо воздуха вместе с абразивом под напором подается вода. Данный способ обработки имеет ряд существенных преимуществ. Благодаря им, гидропескоструйная обработка более безопасна для оператора, чем пескоструйка, и применяется без использования индивидуальных средств защиты.

Перечислим основные преимущества и недостатки данного способа:

Преимущества

Недостатки

Безопасность использования. Экологическая чистота очистки. Отсутствие пыли в процессе работы. Возможность регулирования дальности и напора воды

Из-за налипания мокрого песка на деталь не видно степень очистки. Практически сразу на очищенной металлической детали появляется ржавчина. Чтобы избежать этого, нужно добавлять в воду ортофосфорную кислоту с химическими добавками, которые удалят тонкий налет ржавчины, это довольно дорого. Вода попадая в микротрещины остается под слоем краски и способствует скрытому под краской окислению. Производительность меньше, чем у пескоструйной установки.

Таким образом, гидропескоструйная очистка поверхности, наряду со сферами применения обычного пескоструйного оборудования, также предназначена для следующих видов работ:

• Очищение фасадов зданий и домов;
• Очистка кузовов и каркасов автомобилей;
• Зачистка автомобильных дисков;
• Снятие битумного покрытия.

Как работает аппарат для пескоструйной обработки

Взявшись за изготовление пескоструйного аппарата, вы должны внимательно изучить принцип его работы, подготовить все необходимые инструменты и элементы его конструкции. Самодельный пескоструй, если он собран правильно, по своим возможностям практически ничем не уступает серийному оборудованию. При этом изготовить аппарат, который позволяет эффективно выполнять работы по очистке поверхностей из различных материалов, можно с минимальными финансовыми затратами.

Схема пескоструйного аппарата

Самодельный пескоструйный аппарат, как и серийный, работает по принципу, в чем-то напоминающему принцип функционирования обычного устройства для распыления лакокрасочных материалов – краскопульта. Между тем различия в работе таких устройств все же есть, что не дает возможность заменять их друг на друга.

Основным элементом любого аппарата для выполнения пескоструйной обработки является компрессор, который необходим для того, чтобы создать в магистралях установки поток воздуха с требуемым давлением. Проходя по основному шлангу мимо рукава для забора абразивного материала, поток воздуха создает вакуум, который и способствует тому, что абразив начинает всасываться в основную магистраль и смешиваться с воздушной струей. Уже сформированный поток рабочего материала, состоящий из воздуха и абразива, поступает к соплу, через отверстие которого под высоким давлением и подается на обрабатываемую поверхность.

Вход воздуха делают рядом с местом слива конденсата, чтобы поток терял большую часть влаги, ударяясь об стенку ресивера

Помимо компрессора, важнейшим элементом пескоструйной установки, который во многом влияет на эффективность ее работы, является сопло, обеспечивающее формирование абразивной струи с требуемыми характеристиками. В домашних условиях можно изготовить только керамическое сопло, для чего используются старые свечи зажигания, из которых удаляется металлический электрод. Серийные сопла, отличающиеся повышенной износостойкостью, делают из стали с покрытием из карбида бора или карбида вольфрама, реже – из обычной стали, чугуна и керамики (такие изделия быстро утрачивают свои характеристики под постоянным воздействием абразивного материала).

Самодельные металлические сопла, выточенные на токарном станке, служат недолго, зато они практически ничего не стоят

Сборка пескоструйного аппарата

Используя фото-, видео- и обычные инструкции по сборке самодельного аппарата для пескоструйной обработки, вы потратите значительно меньше сил и времени на изготовление такого устройства.

Первое, что необходимо сделать, приступая к изготовлению пескоструйного аппарата, – это подготовить резервуар, из которого в систему будет подаваться абразивный материал. Для изготовления такой емкости, как уже говорилось выше, оптимально подойдет газовый баллон. Лучше, если это будет баллон, в котором раньше содержался фреон. В верху такого баллона есть латунная часть, которую следует аккуратно срезать ножовкой по металлу. Для обеспечения безопасности при выполнении сварочных работ из баллона необходимо удалить остатки газа, для чего можно использовать компрессор.

Вместо штатного вентиля в верхнюю часть баллона приваривают штуцер выхода абразива

В подготовленном и очищенном баллоне надо просверлить два отверстия, одно из которых (расположенное в боковой части емкости) будет использоваться для подачи абразивного материала, а второе (в нижней части баллона) – для его стока. В просверленные в баллоне отверстия для соединения со всеми остальными элементами системы ввариваются патрубки с резьбовыми концами. При выполнении такой операции необходимо следить за тем, чтобы сварные швы были максимально герметичны.

Поскольку машина для пескоструйной обработки должна отличаться мобильностью, к нижней части емкости для абразива, как и к раме компрессора, следует приварить небольшие колеса. Если вы хотите сделать процесс пескоструйной обработки более эффективным, то емкость для абразива можно оснастить специальным вибратором, который позволит минимизировать риск попадания в систему комков данного материала.

Для размещения баллона в вертикальном положении к нему приваривают три уголка

Все пескоструйные машины работают за счет того, что в их конструкции используется специальная насадка, которая обеспечивает не только подачу абразивной смеси, но и ее формирование за счет смешивания абразива с воздушным потоком. Принцип работы такой насадки состоит в том, что в нее одновременно подаются воздух и абразивный материал, поступающий из специальной емкости по подающему рукаву.

Именно поэтому в конструкции такой насадки должно быть предусмотрено два штуцера, к одному из которых подсоединяется шланг подачи сжатого воздуха от компрессора, а ко второму – подающий рукав из емкости с абразивным материалом. Работает такая система только после того, как в нее подается воздух под высоким давлением.

Заводское 6-миллиметровое сопло из карбида бора

Подачу абразивной смеси к обрабатываемой поверхности в пескоструйной машине обеспечивает сопло, во внутренней части которого выполнено отверстие соответствующего диаметра. В качестве такого элемента нельзя использовать обычные сопла от мойки или краскопульта, так как они не предназначены для работы с абразивными материалами.

Лучше всего приобрести для таких целей заводские сопла, которые отличаются долговечностью, поскольку изготовлены из износостойких материалов, с соблюдением всех технологических требований. Изготовить такие сопла в домашних условиях практически невозможно, так как для этого требуется специальное оборудование и квалифицированный персонал.

Для подсоединения шлангов подходят водопроводные тройники и газовые краны

После того как все элементы конструкции будущей пескоструйной установки подготовлены, можно приступать к ее сборке, которая состоит из следующих этапов.

• К штуцерам насадки пескоструйной установки подсоединяются шланг от компрессора и рукав, по которому поступает абразивный материал. Внутри такой насадки происходит смешивание данных компонентов, в результате чего образуется абразивная смесь, используемая для выполнения обработки.
• Для регулировки параметров потока абразивной смеси в систему пескоструйного аппарата включаются краны и дозаторы.

Для того чтобы все соединения в системе отличались высокой герметичностью, выполнять их необходимо с использованием ФУМ-ленты.

Экран для ванны из гипсокартона

Панели, которые изготавливаются из гипсокартонного материала, отличаются доступностью и недорогой ценой. Организовать гипсокартонное экранирование довольно просто своими руками. В большинстве случаев после монтажа гипсокартонного экрана, его облицовывают керамической плиткой.

Влагостойкий гипсокартон можно использовать для изготовления экрана, ведь он обладает многими преимуществами и не подвержен воздействию влаги

Рассмотрим процесс установки экранов под ванны из гипсокартона:

1. В первую очередь необходимо собрать каркас. Материалом для сборки каркаса служит брус с габаритами 40х40 мм. На этом этапе устанавливаются фиксаторные элементы и уголки из металла.
2. Далее, на стены и пол наносится разметка, которая нужна для ориентации в процессе монтажа.
3. После нанесения разметки, выполняется монтаж реек по ней. Рейки устанавливаются как в вертикальной, так и в горизонтальной плоскости.
4. Далее, из гипсокартонного листа вырезается передняя панель, на которую устанавливаются навесные петли или защёлки.
5. Производится установка изделия и в нём выполняется смотровое отверстие.

С чего начать процесс изготовления пескоструйного аппарата

Самое простое, что можно попробовать изготовить своими силами, – пескоструйный пистолет. Этот вариант представляет собой конструкцию с рукояткой, наконечником и двумя штуцерами: один служит для того, чтобы подводить сжатый воздух, второй – для засасывания песка внутрь системы. Если планируется интенсивно эксплуатировать прибор, лучше все-таки приобрести готовый пистолет для пескоструйной обработки. Если же аппарат предполагается применять от случая к случаю, вполне можно попробовать создать конструкцию из предметов, которые находятся под рукой.

Чтобы пользоваться прибором было комфортно, следует начать с выбора сопла для пескоструйного аппарата. Оно представляет собой насадку, через которую выстреливает поток воздуха, смешанный с абразивом. Если имеются навыки работы и нужные инструменты, можно постараться и выточить деталь самостоятельно, но большинство предпочитает покупать готовый элемент, сделанный из карбида вольфрама или бора. В среднем детали рассчитаны на 100 и более часов работы, в то время как чугунных или керамических элементов хватает на 2-3 часа эксплуатации.

Обратите внимание! При покупке или самостоятельном изготовлении сопла следует учитывать, что материал должен быть рассчитан на воздействие абразивного песка, которое увеличивается из-за высокой скорости подачи. По этим причинам требуется, чтобы материал выдерживал механическое трение.. В соответствии с размером сопла производится пистолет для пескоструя, к которому затем подсоединяются штуцеры и рукоять

Наиболее примитивная конструкция собирается из нескольких фитингов для водопроводных труб, тройника, а также пластикового бака для песка

В соответствии с размером сопла производится пистолет для пескоструя, к которому затем подсоединяются штуцеры и рукоять. Наиболее примитивная конструкция собирается из нескольких фитингов для водопроводных труб, тройника, а также пластикового бака для песка.

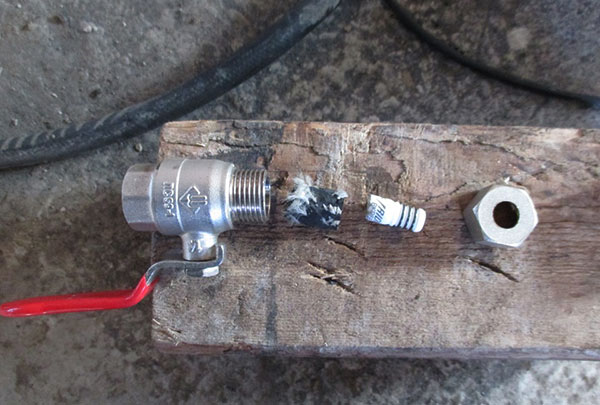

Очень часто для изготовления сопла используют свечи зажигания.

В упрощенном варианте в качестве емкости выступает разрезанная пластиковая бутылка, зафиксированная в верхней части конструкции. Подобного рода установку несложно собрать всего за несколько часов. Ход работ будет выглядеть таким образом:

• в бутылку засыпается песок;
• пистолет подсоединяется к бутылке;
• к пистолету подводится сжатый воздух из компрессора.

Базовая комплектация

Сборка пескоструя из газового баллона

• краны шаровые – 2 шт.;
• газовый баллон;
• кусок трубы, из которого изготавливается воронка для наполнения камеры песком;
• тройники – 2 шт.;
• рукава с проходом на 14 и 10 мм, соответственно используемые для передачи воздуха от компрессора и вывода смеси;
• хомутики для прикрепления рукавов;
• фум-лента, предназначенная для уплотнения резьбовых соединений частей аппарата.

Для того чтобы собрать пескоструйку, необходимо выполнить действия в следующем порядке:

1. Подготовка бака. Из баллона следует удалить все содержимое, очистить внутреннюю поверхность с применением неабразивных моющих средств и дождаться ее высыхания.
2. Проделывание отверстий в баллоне. Верхнее будет использоваться для засыпания песка – его размер должен соответствовать диаметру выбранной трубы. Нижнее отверстие предназначено для подсоединения крана.
3. Установка крана. Регулятор можно приварить намертво либо накрутить через трубу-переходник.
4. За краном ставится тройник и смесительный блок. Для уплотнения резьбового соединения используется фум-лента.
5. На вентиль баллона монтируется кран, за которым устанавливается тройник.

На завершающем этапе следует позаботиться о мобильности устройства – приварить колеса либо рукоятки для перемещения. Для повышения устойчивости к пескоструйке, изготовленной своими руками, привариваются опоры из уголка, кусков арматуры, трубок.

• на находящийся внизу тройник и баллонный вентиль ставятся штуцеры;
• рукав проходом 14 мм для притока воздуха размещается между смесительным блоком и тройником;
• к незанятому ответвлению тройника с фитингом подключается нагнетательная установка;
• к оставшемуся выходу нижнего тройника подсоединяется рукав для готовой смеси.

Для обеспечения герметичности на трубу для заполнения баллона песком следует установить навинчивающуюся крышку.

Получение сжатого воздуха

На предприятиях, оборудованных центральным компрессорным постом, устанавливаются промышленные компрессоры. Они подают сжатый воздух в центральную магистраль. В точках отбора часто устанавливают ресиверы, они позволяют сохранять запас воздуха. На небольших предприятиях, где потребность в сжатом воздухе небольшая, устанавливают компрессоры около инструментов или станков.

Пескоструй работает в режиме непрерывного потребления воздуха, поэтому нуждается в мощном компрессоре, оборудованным объемным ресивером. Большой объем помогает поддерживать постоянное давление при длительных циклах работы.

Изготовление установки

Пошаговое изготовление пескоструя своими руками.

Для баллона вытачивается сгон. Он будет устанавливаться в нижней части баллона. Здесь используется труба на ¾ “. Подобное отверстие уже имеется в газовом баллоне. Необходимо предварительно открыть кран и слить имеющуюся внутри жидкость. Понадобится тщательно промывать емкость.

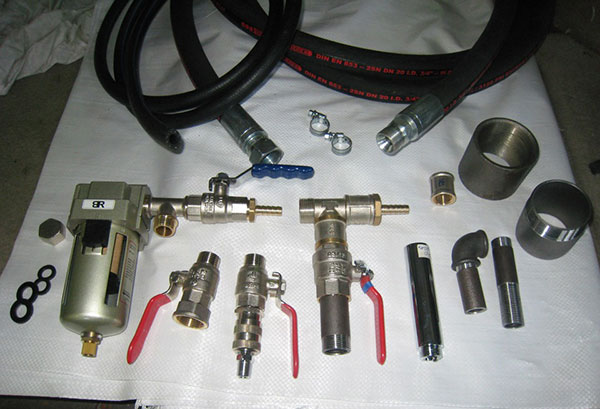

Понадобятся: шаровые краны; дополнительные сгоны; отрезки труб диаметром 40 мм; муфты прямые и угловые; влагоуловитель; шланги для присоединения к баллону; свеча от автомобиля.

Чтобы безопасно сверлить баллон, а также приваривать к нему штуцера, необходимо обезопасить себя от возможного взрыва.

Емкость наполняют водой, растворяют небольшое количество моющего вещества. Первые работы по сверлению и резке проводятся при наличии воды. Для этого вворачивают сверху сгон, на него наворачивают шаровой кран. После перекрывания последнего можно приступать к механической обработке и сварке.

Приставив сверху трубу Ø 40 мм, обводят контур будущего отверстия. Проведенные перпендикулярные линии определяют положения центра.

Берут электродрель, устанавливают сверло Ø 6 и высверливают отверстия по контуру, нарисованному ранее.

У соединительных труб обтачивают кромки. Нужно добиться их плотного прилегания.

Из металла толщиной 6 мм вырезают круглые крышки.

Из резиновой автомобильной камеры вырезаются уплотнители.

Вваривается труба Ø 40 мм. Вверху сверлится второе отверстие. К нему приваривается трубка диаметром ½ “.

Из уголка с полкой 50 мм напиливаются ножки длиной 450 мм. Для лучшего и плотного прилегания часть, срезанная под углом 30 ⁰, предварительно отбивается. Стараются придать в этом месте вид плоскости.

Баллон укладывается набок. Выравнивается положение ножек по высоте, необходимо внизу получить плоскость перпендикулярную к оси емкости.

Для сварки используется инверторный аппарат. Такие устройства обеспечивают плотный качественный шов. Создается постоянный ток.

Желательно использовать электроды с качественным покрытием УОНИ или МР-3. С такими электродами нет разбрызгивания металла, в зоне сварки поверхности деталей прогреваются равномерно.

После завершения сварки, устройство выставляется в рабочее положение. Проверяется вертикальность образующих цилиндра. При необходимости с помощью УШМ подпиливается какая-либо ножка.

• Снизу вворачивается сгон.
• К сгону вворачивают шаровой кран.
• Ниже устанавливают тройник.
• Чтобы не было утечек воздуха, предварительно обматывают наружные резьбы с помощью уплотнительной нити.

Остается присоединить шланги. Один от компрессора, а другой к наконечнику распылителя. Собрать подобный узел не представляет никакой сложности.

Чтобы в песок не поступала влага, устанавливается влагоотделитель. Здесь тоже устанавливается тройник. Часть воздуха поступает внутрь баллона, а основное количество направляется дальше в магистраль.

Чтобы исключить потери воздуха через шланги, их обжимают на специальном приспособлении.

Для изготовления пистолета нужны:

1. Шаровой кран.
2. Часть резинового шланга, используется в качестве уплотнителя.
3. Керамический изолятор от свечи зажигания.
4. Уплотнительная накидная гайка с отверстием, диаметр составляет 14 мм.

Проведена проверка. С автомобиля сняты рычаги. Для дальнейшего восстановления подвески необходимо очистить их от загрязнений и ржавчины. Качество удовлетворительное. После выполнения ремонтных работ рычаги можно покрасить грунтовкой.

Второй рычаг обработан точно так же. Работоспособность установки доказана.

В гараже пескоструйная установка займет достойное место.

Самые необычные дома мира, остановиться в которых сможет каждый желающий

Рекомендации специалистов

Большинство возникающих проблем связаны с неправильным сбором установки. Опытные мастера советуют включать в систему устройства для рециркуляции воздуха, что серьезно повышает производительность пескоструя. Также качество готового аппарата улучшит правильно выбранное сопло. Идеально подходят вольфрамовые сопла, которые имеют большой срок эксплуатации.

Что касается компрессора, можно взять любой прибор, завалявшийся в гараже, но более мощные установки увеличат эффективность работы. Самодельный компрессор позволит сэкономить средства и сделает проведение различных работ легким и доступным, снижая временные затраты.
