Паяльник своими руками

Последовательность действий для сборки инструмента

Описание процесса приводится схематически, так как выполнение обычно затруднений не вызывает.

1. Из медной проволоки изготавливается жало. Один конец медной проволоки затачивается под двусторонний угол 40-45 градусов. Но это не обязательно, заточка может быть произведена и под другую, более привычную в работе, форму жала. Места обработки нужно залудить.

Замешивается электроизоляционная масса из талька и силикатного клея. Должна получиться тестообразная масса. Во время работы с этим тестом все время придется бороться с его липкостью путем периодического посыпания рук и инструмента порошком талька.

Подготовленное жало нужно плотно обернуть медной фольгой, оставив будущую рабочую часть (10 мм) свободной.

Поверх медной фольги создается тонкий слой из подготовленной изолирующей массы. Высушить этот слой до полного запекания можно над источником тепла при температуре 100-150 градусов.

Теперь можно наматывать спираль из нихромовой проволоки. Следует помнить, что витки должны ложиться плотно, а длина прямых концов оставляется 30 мм для прямого и 60 мм для заворотного.

Обмотка покрывается электроизолирующей смесью и высушивается опять до полного запекания.

Длинный конец укладывается на трубку так, чтобы между ним и прямым было максимальное, примерно равное диаметру конструкции, расстояние. Еще одна обмазка смесью, еще одно запекание, и нагревательный элемент с вмонтированным в него жалом готов.

Торчащие концы нихрома примерно до половины также покрываются изолирующим составом и сушатся. После запекания приходится визуально контролировать целостность покрытия. При обнаружении изъянов они устраняются путем заделки смесью с последующей сушкой.

Осталось собрать паяльник: протянуть шнур сквозь отверстие в рукоятке, соединить концы нихрома с оголенными концами шнура, не забыв заизолировать места соединения по уже проверенной методике.

На нагревательный элемент надевается подготовленный кожух, который одним концом входит в рукоятку, второй конец желательно зафиксировать металлическим колпачком с отверстием, исключающим его контакт с медной начинкой нагревателя. Можно также ограничиться хомутом.

Важно! Готовый паяльник можно включать, как уже говорилось, в сеть через трансформатор или в 12-вольтовый блок питания, рассчитанный на ток в 1 А. Альтернативный вариант такому паяльнику представляет интерес для тех, кто неприхотлив к внешнему виду прибора, которым придется работать

Фишка такого решения в том, что в качестве нагревательного элемента используется резистор ПЭВ-10 или ПЭВ-7,5. Остается вставить жало, которое фиксируется в медной трубке, плотно всаженной внутрь резистора, и позаботиться о хорошей фиксации контактов резистора, которые не выдерживают определенных механических нагрузок

Альтернативный вариант такому паяльнику представляет интерес для тех, кто неприхотлив к внешнему виду прибора, которым придется работать. Фишка такого решения в том, что в качестве нагревательного элемента используется резистор ПЭВ-10 или ПЭВ-7,5. Остается вставить жало, которое фиксируется в медной трубке, плотно всаженной внутрь резистора, и позаботиться о хорошей фиксации контактов резистора, которые не выдерживают определенных механических нагрузок.

Мощная импульсная модель

Напоследок рассмотрим вариант для людей которые имеют знания в электротехнике далеко не начального уровня. Как минимум пригодиться умение читать электрические схемы, потому как собирать паяльник мы будем, используя именно ее.

Данный аппарат будет легко плавить олово, будет готов к работе через 5 секунд после подключения, в тоже время ингредиенты для него проще всего найти дома.

А они следующие:

• медный провод для жала;
• ферритовое кольцо. Первичная обмотка трансформатора должна быть из 100 витков меди, а вторичная из 3мм медной шины.

По своей сути данный паяльник создается в одно действие – подключение проволоки к вторичной обмотке. После этого мы подключаем один из балластных выходов к обмотке трансформатора и у нас готов импульсный паяльник.

Преимущества и недостатки

Импульсный паяльник, собранный своими руками, будет выгодно отличаться от других типов паяльников следующим:

• Малый расход электроэнергии. Она не тратится на обогрев мастерской, а расходуется только в момент пайки.
• Безопасность. Жало в нерабочем состоянии мгновенно остывает, таким устройством нельзя обжечься, поджечь что-либо на рабочем столе или проплавить изоляцию.
• Удобство использования, ремонта и обслуживания. Жало можно изготовить заменить за считанные минуты. Кроме того, жалу можно придать любую форму для выпаивания деталей в труднодоступных местах или среди плотного монтажа.

Кроме достоинств, этому типу устройств присущ и недостаток: большой вес и размеры утомляют руку при длительном использовании. Чтобы избежать этого, применяют импульсный источник питания и даже выносят его в отдельный блок.

Отличия от обычного паяльника

Основные отличия импульсного паяльника от обычного заключаются в следующем:

• Нагревательный элемент как таковой отсутствует. Нагревается само жало за счет проходящего по нему сильного тока. Жало включают в цепь вторичной обмотки трансформатора.
• Быстрый прогрев жала (несколько секунд).
• Экономичность (электроэнергия расходуется только в момент пайки).
• Безопасность. Паяльник нагревается на несколько секунд и так же быстро остывает.
• Возможность регулировать мощность (в некоторых схемах)

Импульсный и обычный паяльники

Из негативных отличий следует отметить неприменимость такого устройства для пайки микросхем и других элементов, чувствительных к перегреву и к поражению статическими зарядами.

Самодельный паяльник: сложная конструкция

Список необходимых материалов:

• проволока из меди (d=1,5 мм, l=40 мм);
• небольшое полотно медной фольги;
• проволока из прецизионного сплава (d=0,1 мм, l=300 мм);
• жестяная трубка;
• силикатная клеящая смесь или жидкое стекло;
• тальк;
• рукоятка из термостойкого материала;
• электрический провод со штекером.

Также понадобятся несколько вспомогательных вещей:

• источник тепловой энергии (подойдет газовая или электрическая плита);
• слесарные инструменты (пассатижи, напильник, пинцет);
• деревянный или пластмассовый шпатель небольшого размера;
• ветошь для удаления с прибора изолирующей смеси.

Пошаговая инструкция изготовления

Заранее отрезанный кусок медного стержня используют для изготовления жала. При этом желательно заточить один его конец под углом 45 градусов, но выбор формы заточки жала остается исключительно на усмотрение мастера. Обработанную область залуживают.
Подготавливают электроизоляционную смесь, включающую в себя тальк и силикатный клей. Замешенная масса должна иметь тестообразную структуру. Работая с таким липким материалом, время от времени придется посыпать руки и инструмент измельченным тальком.
На жало плотно наматывают медную фольгу, сохранив при этом рабочую область (10 мм) открытой.
На медную поверхность аккуратно наносится тонкий изолирующий слой. Чтобы он быстрее высох, будущий паяльник держат над источником тепла.
Наматывают спираль из прецизионной (нихромовой) проволоки. Стоить отметить, что каждый виток должен лечь плотно. Прямой конец в итоге должен быть примерно 30 мм, а заворотный — 50 мм.
Теперь обмотку покрывают электроизоляционным составом и тщательно высушивают.
Длинный конец укладывают на трубку таким образом, чтобы между ним и коротким был максимальный приблизительно сопоставимый с диаметром конструкции промежуток. Снова наносят электроизолирующую смесь, еще раз высушивают, после чего подготовка нагревательного элемента с вмонтированным в него жалом считается завершенной.
Каждый торчащий конец нихромовой проволоки наполовину покрывают изоляционным составом и сушат

Важно внимательно следить за целостностью покрытия во время запекания. Если появились дефекты, их устраняют, заделывая смесью и вновь просушивая.
На финальном этапе остается собрать конструкцию

Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух. Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Правильный выбор

Прежде чем приступить к самостоятельной установке межкомнатной двери, потребуется выяснить конструктивные особенности и технические характеристики изделия. Дверное полотно изготавливается из дерева, пластика, металла, стекла, МДФ-панелей.

Замеры перед установкой межкомнатной двери.

Измеряют высоту и ширину проема. Межкомнатная дверь выбирается на основе полученных данных. Монтажные работы производят так, чтобы между базовым основанием проема и дверной коробкой был зазор в 10-15 мм. Чтобы конструкция не заклинивала, обеспечивается дополнительный зазор (в 5 мм) между дверным полотном и элементами коробки. Прежде чем купить и установить двери, потребуется учесть последующие отделочные работы напольной поверхности. Изделие проверяют на наличие сколов и прочих дефектов.

Установка дверной конструкции производится с помощью монтажной пены, распорок, винтов, саморезов, отвертки, уровня и ножовки по дереву. Рассматриваемый процесс представлен в виде сборки соответствующей коробки и ее монтажа, установки двери и наличников.

Какой кабель нужен для подключения дома к электросети на 15 кВт

Этапы изготовления

Первый этап — выполнение расчетов. Они основываются на законах физики, в частности законе Ома. Например, для изготовления будет использован резистор на 100 Ом. Сила тока в таком случае будет равняться 2,2 А, а значит, мощность паяльника станет 484 Вт, что для такого устройства слишком много. Значит, потребуется снижение напряжения с помощью конденсатора (лучше взять деталь на 10 мкФ до 300 В). Таким образом можно снизить напряжение практически в 4 раза, то есть до 0,5 А, получив мощность паяльника в 55 Вт, что меньше первоначального.

После проведенных расчетов и подготовки нужных материалов и инструментов можно переходить к механической сборе. Она выполняется в такой последовательности:

1. Сначала нужно изготовить жало из медного прута. Для этого надо один конец проволоки заточить под двусторонний угол 40-45°. Соблюдать этот угол необязательно, достаточно выполнить заточку под тем углом, под каким в дальнейшем будет удобно работать. Место обработки залудить.
2. Жало обернуть медной фольгой, оставив свободной рабочую часть (не более 10 мм), затем разместить жало в резисторе, зафиксировать его с помощью изоляционной смеси (предварительно надо соединить силикатный клей и тальк до получения тестообразной массы). Это же защищает основную деталь от появления трещин при эксплуатации. Изоляционный слой нужно запечь, подержав устройство над источником тепла.
3. Если будет использоваться нихромовая проволока, то она наматывается на силикатный клей, а затем снова покрывается изоляционным слоем.
4. Усилить изоляцию в местах соединения проводов и нагревательного элемента, для чего подойдет асбестовая нить (дополнительно можно использовать керамическую втулку).
5. Полученную конструкцию необходимо поместить в подготовленную железную трубку, на которую затем насадить ручку из теплостойкого материала (лучше всего из дерева или текстолита). Предварительно в отверстии ручки нужно пропилить отверстие, через которое пропустить провод (по аналогии с производственными паяльниками), с помощью которого прибор подключается к сети.

Перед работой нужно проверить работоспособность паяльника, при этом включать его в сеть рекомендуется через трансформатор или в 12-вольтовый блок питания, который рассчитан на ток силой 1 А.

Список составных элементов для самодельного паяльника на 12 вольт

Понадобятся следующие материалы:

• медная проволока диаметром 1,5 мм – около 40мм длиной
• медная фольга – небольшой прямоугольник 30х10 мм или немного больше
• нихромовая проволока 0,2 мм – 350 мм
• жестяная трубка или кусок жести для того, чтобы сделать кожух для нагревательного элемента
• силикатный клей (жидкое стекло)
• тальк для изготовления с добавлением силикатного клея изолирующего слоя
• рукоятка из термостойкой пластмассы
• электрический шнур с вилкой

Потребуются и некоторые вспомогательные вещи:

• источник тепла (печь электрическая или газовая)
• стандартные инструменты (кусачки, пинцет, плоскогубцы, напильник)
• нестандартные приспособления (что-то в виде узкого небольшого шпателя – деревянного или пластмассового)
• много ветоши (удалять с рук и инструмента очень липкую изолирующую смесь)

Температурные регуляторы для паяльника

Первый вариант — регулятор температуры своими руками «с нуля» из тиристора, диода (1 А, 400–600 В), конденсатор (50–100 В) на 4.7 мкФ, резистора (30 кОм), резистора регулировочного (47 кОм).

Базой терморегулятора выступает переменный резистор, тиристор изолируют термоусадкой. Готовый узел размещают в корпусе БП, например, от телефонной зарядки.

Второй вариант: приспособить уже готовый прибор — диммер для настройки температуры паяльника, так называется устройство для регулировки света ламп накаливания. Так как последние применять стали реже, то и много таких приборов не используется.

Подключение диммера, чтобы создать паяльник с регулировкой температуры предельно простое — последовательно к жилам его кабеля питания в любом порядке. Процесс не сложнее подсоединения проводов к розетке, он почти аналогичен. В роли корпуса удобно использовать переноску на две розетки, которые можно вынуть.

Одну секцию оставляют, в другую вставляют диммер (теперь это регулятор для паяльника), вилку кабель паяльника помещают в такую модифицированную переноску, ручкой прибора регулируют напряжение, соответственно, и нагрев.

Устройство и принцип работы

Индукционная паяльная станция состоит из следующих элементов:

• Электронный блок с понижающим трансформатором и генератором;
• Паяльник с нагревателем-индуктором, соединенный с блоком при помощи длинного гибкого кабеля и специального разъема.

Рабочим органом такого оборудования является паяльник с установленным внутри него индуктором – катушкой из медной проволоки, намотанной вокруг гнезда, в которое вставляется хвостовик сменной насадки с ферромагнитным напылением.

Устройство нагревательного элемента индукционной станции для пайки

Процесс нагрева жала индуктором происходит следующим образом:

1. Генератор подает по питающему кабелю на катушку индуктора высокочастотный ток с напряжением 36 Вольт;
2. Ток, проходящий через витки индуктора, порождает переменное магнитное поле, силовые линии которого пересекают находящийся внутри индуктора хвостовик жала с ферромагнитным напылением на поверхности;
3. Магнитное поле при взаимодействии с ферромагнитным напылением на хвостовике жала приводит к его перемагничиванию и образованию вихревых токов. Данный процесс сопровождается выделением большого количества тепла и очень быстрым нагревом хвостовика, следом и всего жала до высокой температуры.

Регулировка тока (его частоты, следовательно, и температуры жала) производится при помощи регулировочных энкодеров на электронном блоке.

Изготовление импульсного микросхемного паяльника

Для изготовления паяльника, которым можно выпаивать и впаивать в печатные платы микросхемы и другие электронные компоненты, отличающиеся особой чувствительностью к перегреву, в конструкцию устройства добавляют специально переделанный резистор, играющий роль защитного устройства. Хорошо подойдет резистор типа МЛТ сопротивлением 8 ом и рассеиваемой мощностью 0,5-2 ватта

Паяльник для микросхем своими руками

Кроме того, потребуется:

• Полоска двухстороннего фольгированного текстолита 10Х30 миллиметров.
• Кусок стальной проволоки толщиной 0,8 мм.
• Медная проволока для жала.
• Корпус шариковой ручки.
• Импульсный блок питания 12-15 вольт 1 ампер.

Последовательность изготовления следующая:

1. Снять лакокрасочное покрытие с резистора, нагрев его в муфельной печи или газовой горелкой.
2. надфилем или лобзиком отпилить один из выводов .
3. просверлить в этом месте отверстие диаметром 1,1 мм, достигнув внутренней полости. Второй вывод следует подключить к источнику питания, он же будет крепить устройство к ручке.
4. Расширить отверстие в корпусе сопротивления на конус так, чтобы исключить контакт жала и внутренних стенок резистора, к этому месту надо будет припаять второй провод к блоку питания.
5. Стальную проволоку надо согнуть пополам, выгнуть в месте сгиба кольцо по диаметру резистора (должно садиться очень плотно) и загнуть его под прямым углом.
6. Кольцо залудить, надеть на резистор и припаять так, чтобы концы стальной проволоки были направлены в одну сторону с оставшимся выводом.
7. Из полоски текстолита вырезать плату таким образом, чтобы на широкой части с разных сторон было две контактные площадки для припаивания концов проволоки и второго вывода резистора соответственно, средняя должна плотно входить в корпус ручки, а узкая — иметь контактные площадки для подпайки проводов от блока питания.
8. Припаять концы проволоки и вывод сопротивления к плате, с дугой стороны припаять провода от блока питания
9. В отверстие резистора плотно вставить кусочек термостойкого изолятора (той же керамики, например), чтобы исключит контакт жала со вторым выводом.
10. Вставить медное жало в отверстие. Жалу можно придать любую удобную для пайки форму, изогнуть, сплющить, заточить и т.д.
11. Пропустить провода через корпус ручки, вставить в него плату и подсоединить провода к блоку питания.

Устройство паяльника для микросхем

Работа таким импульсным микросхемным паяльником, сделанным своими руками, безопасна для микросхем и не утомляет руку.

Паяльник из керамического резистора С5-35В

Керамический терморезистор обладает следующими свойствами:

1. способность выдерживать повышенную температуру;
2. мощностью от 2 до 160 Ватт;
3. изготавливается из жаростойкой керамики.

Эти свойства позволяют применять его как один из основных элементов для изготовления паяльного прибора. Он может использоваться при ремонте автомобиля или других работ в гараже. Главное преимущество в том, что он может питаться от прикуривателя или 12-вольтового аккумулятора.

https://youtube.com/watch?v=yFHqd2w1ZE0

С одной стороны высверливаем отверстие под наконечник. С другой стороны наворачиваем резьбу под стопорную гайку. К гайке крепим рукоятку. К контактам резистора подключаем провода для питания от аккумулятора или прикуривателя.

Идея №3 – Мощная импульсная модель

Этот вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:

Преимущество данного инструмента в том, что жало нагревается уже через 5 секунд после включения питания, при этом нагретым стержнем можно будет запросто расплавлять олово. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:

• Ферритовое кольцо от импульсного преобразователя. Первичная обмотка трансформатора должна состоять из 100, максимум 120-и витков медной проволоки, диаметром 0,5 мм. Вторичная обмотка представлена одним витком медной шины, диаметром не более 3,5 мм.

• Медный провод, диаметром от 1,5 до 2 мм в качестве жала.

Все, что Вам необходимо – подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к первично обмотке трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения электрическим током, так как в схеме присутствует опасное для жизни напряжение 220 вольт!

Принцип работы этой конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое подается на первичную обмотку трансформатора и понижается до низких значений, при этом ток повышается во много раз. Один виток, который и является, по сути, жалом паяльника выступает в роли резистора, на котором рассеивается тепло. При нажатии на кнопку, ток подается на схему, и происходит быстрый нагрев, после того как кнопка отпущена, жало быстро остывает, что очень удобно, так как не нужно долго ждать нагрева и остывания инструмента.

Отзывы покупателей

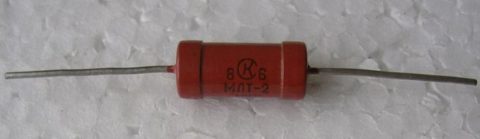

Изготовление из резисторов МЛТ и ПЭВ

Популярный вариант самодельного мини-паяльника — с использованием резистора МЛТ (это аббревиатура расшифровывается как «металлический, лакированный, теплоустойчивый»). Это даже не мини, а микро-устройство, но нагревается до 190°, что позволяет плавить припой ПОС-60.

Для его создания, помимо самого резистора, понадобятся:

• две изолированные одножильные медные проволоки;
• деревянный брусок.

Резистор — главная часть будущего устройства, и поэтому к его выбору надо отнестись ответственно. Лучше не покупать дешёвые китайские изделия, а отдать предпочтение медным резисторам отечественного производства.

Чтобы сделать такой мини-паяльник, сначала резистор каким-нибудь острым предметом очищают от краски, и защищают медную проволоку. Затем из одного освобождённого от изоляции конца проволоки создают петлю и надевают на один из краёв резистора. А к другому краю прикрепляют (в идеале — припаивают) второй конец этой же проволоки.

Теперь из ещё одной медной проволоки необходимо сделать небольшую закрутку для прикрепления к деревянному бруску (он здесь будет играть роль ручки). Жало при этом должно выступать за пределы бруска не более чем на 1 сантиметр, а конец резистора — не более чем на 2,5 сантиметра.

Делают также мини-паяльники из резистора ПЭВ-20 (сопротивление 2 кОм), вставляя в него жало из медной проволоки, приделывая ручку и провода. Такой мини-паяльник может работать от домашней сети. Это очень популярная и простая конструкция. Основное в ней – правильно сделать медный стержень. Для жала берут либо стержень старого паяльника, либо кусок медной шины.

Первые шаги: подготовка ручки-корпуса будущего паяльника

Для начала был взят деревянный черенок (лучше брать берёзу или клён), обточен «под руку» и зашлифован. Форму ему можно придать любую, но для первого раза я не стал делать лишнюю работу. Слишком длинным его также не следует делать, хотя, это дело вкуса.

Деревянный черенок, который будет использован в качестве ручки

Далее в работу вступила дрель с толстым сверлом, на котором при помощи изоленты я обозначил ограничитель отверстия. Глубины в 2-3 см для мини-паяльника на 12 В было вполне достаточно. Проделанное по центру ручки с торца отверстие будет служить для установки гнезда питания и протяжки проводов к нагревательному элементу.

С обратной стороны было просверлено идентичное отверстие, которое послужит для установки жала паяльника.

Высверливаем одинаковые отверстия с двух сторон ручки паяльника

Подготовка пазов для питающего провода

На расстоянии 2-3 см от того края, где планируется установить гнездо для питающего штекера, делаем разметку для двух отверстий (по противоположным сторонам). Для удобства замера расстояния можно использовать то же сверло с отмеченной изолентой глубиной. Определив места расположения отверстий при помощи маркера, снова берёмся за дрель, но с уже более тонким сверлом.

Отмечаем точки сверления отверстий под провода

Засверливание под провода следует производить под небольшим углом – так их впоследствии будет проще протянуть. В итоге должно получиться так, чтобы провод входил с торца и под небольшим изломом прокладывался далее, к обратному концу рукоятки, на которой будет расположено жало паяльника.

Высверливаем более тонкие отверстия под углом для упрощения протяжки проводов

Теперь необходимо сделать так, чтобы тянущиеся от гнезда питания вдоль ручки провода не мешали при работе с паяльником. Для этого, от отверстий до того края, где будет расположено жало, я прорезал пазы. Сделать это несложно при помощи обычного канцелярского ножа. Конечно, если бы рукоятка делалась из сосны, резать по волокнам было бы гораздо проще, однако такой материал был «отметён» сразу. Причиной тому стало то, что дополнительное покрытие ручки не планировалось, а значит, была вероятность того, что руки при работе могут испачкаться в смоле.

Прорезаем пазы, в которые впоследствии будет проложен провод

Когда пазы прорезаны, их желательно немного подработать обычным круглым надфилем. Ведь несмотря на кустарное производство паяльника на 12 В, им предполагается работать, а значит, аккуратность здесь будет совсем не лишней. В итоге, получилась рукоятка с отверстиями с двух сторон и пазами под провод, которая готова к дальнейшей работе – сборке начинки устройства для пайки проводов.

Рукоятка готова, можно приступать к сборке

В заключение

Так какой же паяльник делать? Мощный из проволочного резистора однозначно стоит: расходов на него всего ничего, есть не просит, а выручить может основательно.

Стоит также сделать, чтобы был на хозяйстве, простой паяльник для smd из резистора МЛТ. Кремниевая электроника выдохлась, она в тупике. Квантовая уже на подходе, и вдали явственно замаячила графеновая. Напрямую с нами та и другая не сопрягаются, как компьютер через экран, мышку и клавиатуру или смартик/планшетка через экран и сенсоры. Поэтому кремниевое обрамление в устройствах будущего останется, но исключительно smd, а теперешняя россыпь покажется чем-то вроде радиоламп. И не думайте, что это фантастика: всего 30-40 лет тому назад ни один фантаст до смартфона не додумался. Хотя первые образцы мобильников тогда уже были. А утюг или пылесос «с мозгами» тогдашним мечтателям и в дурном сне в голову не пришли бы.

Ну, а для мастера-умельца вывод из этого прост: нужно учиться паять и smd. А что касается импульсного паяльника, то это уж кому как понравится.

***
