Системы теплоснабжения многоквартирных домов

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Хотите иметь свое отопление. Алгоритм действий

Получение разрешения на отключение

Желание жильцов улучшить обогрев собственной квартиры в холодный период естественное, если брать во внимание как работает централизованное отопление в наших домах и какие при этом приходится нести расходы за коммуналку. На первый взгляд все просто

Есть деньги, бери и устанавливай у себя дома котел и отапливай, как заблагорассудиться. Но есть одно существенно «но». В нашей стране независимость граждан даже в плане распоряжаться своим имуществом, имеет свои ограничения. Свое собственное жилье мы вынуждены отапливать, пользуясь услугами коммунальных служб. Любая попытка изменить порядок жизнеобеспечения городской квартиры наталкивается на препоны со стороны государства.

Энергетические компании являются монополистами на рынке теплоснабжения, и государство им помогает в этом, искусственно ограничивая возможности граждан перейти на автономные источники энергоснабжения. Система отопления в квартире, сделанная своими руками является чаще всего результатом изнурительной борьбы жильцов с контролирующими органами. Вся проблема в том, как получить разрешение на отключение от центрального теплоснабжения. Существующие технические нормы не позволяют самостоятельно без разрешения получить право на автономное отопление городской квартиры даже, несмотря на то, что в Гражданском Кодексе РФ нет прямого запрета на проведение подобных действий для собственников жилья и за владельцем квартиры закреплено право, в любой момент отказаться от услуг централизованного теплоснабжения.

Важно! Самовольное отключение элементов внутридомовой отопительной системы преследуется по закону и относится к административным правонарушениям. Ст.7.21 Кодекса РФ об административных нарушениях дает четкое представление об ответственности жильцов в этом плане

Организовать независимый обогрев своей квартиры своими руками – означает на начальном этапе только одно. Вам придется самостоятельно добиваться официального разрешения на отключение от центрального отопления. Уже на этой стадии вам необходимо определиться, какой вид домашнего отопления оптимальный в вашем случае.

в высотных домах (более 9 этажей) отсутствует централизованное газоснабжение в целях повышения безопасности эксплуатации жилищных объектов. Поэтому газовое отопление приемлемо в основном для обитателей многоквартирных домов старой постройки, где имеется централизованная подача бытового газа.

Какое использовать отопление, газовое или электричеством — решать вам. Главное, что бы проект отвечал необходимым строительным нормам и стандартам безопасности.

В проекте должны быть указаны все необходимые технические параметры обогревательных приборов, план и схема их подключения, а также приведены подробные гидравлические расчеты. Только после решения всех бюрократических вопросов можно непосредственно заняться технической стороной вопроса.

Демонтаж старого отопления

Разобравшись с энергетической компанией и получив разрешение на отключение, можно переходить к следующему этапу — демонтаж в квартире системы трубопровода и радиаторов внутридомовой системы. В этой ситуации вам без помощи управляющей компании или ЖЭКа не обойтись. Необходимо согласовать с этим службами порядок отключения квартиры от внутридомовых коммуникаций теплоснабжения. Только после этого можно начинать демонтаж.

В процессе работ необходимо четко придерживаться последовательности, вырезая именно те узлы и элементы системы, которые соответствуют схеме. В противном случае, при нарушении подачи тепла в другие квартиры вам придется отвечать не только по закону за вредительство, но и нести финансовые расходы, связанные с уплатой штрафа. Восстанавливать поврежденные домовые коммуникации придется за собственный счет.

Приступать к работам следует с демонтажа основных элементов разводки. Для придания цельности контуру центрального отопления, которое теперь для вас бесполезно, лучше осуществить замену стояка, врезав вместо старой трубы новую стальную трубу такого же диаметра. Изолировавшись от центрального теплоснабжения, приступайте к демонтажу старых трубопроводов и отключению отопительных приборов. Изолировавшись от центрального теплоснабжения, приступайте к демонтажу и отключению.

Для справки! Существует обязательное правило. Категорически не рекомендуется использовать для новых отопительных систем старую разводку и радиаторы. Несоответствие технических параметров, большая засоренность может привести к технологическим нарушениям в процессе работы автономного отопления.

Зависимая прямоточная схема

Наиболее простой схемой центрального отопления загородного дома, является зависимая прямоточная. Эта система не имеет смесителей, расширительного бака, смесителя и других дополнительных элементов. В ее состав входят лишь трубы и радиаторы. Система даже при большом давлении и температуре, отлично обеспечивает сохранность элементов. Но есть у нее и существенный недостаток. Температура в частном доме полностью зависит от центральной котельной.

Внимание: Пластиковые трубы, которые пользуются сейчас солидным спросом, при зависимой проточной схеме, использовать не следует. Специалисты считают, что из трех перечисленных выше систем при помощи которых производится центральное отопление в коттедже или в частном доме, наиболее универсальной является зависимая, имеющая элеватор

Это обусловлено тем, что она не требует использования прокачивающего насоса

Специалисты считают, что из трех перечисленных выше систем при помощи которых производится центральное отопление в коттедже или в частном доме, наиболее универсальной является зависимая, имеющая элеватор. Это обусловлено тем, что она не требует использования прокачивающего насоса.

Несмотря на наличие некоторых недостатков, именно центральное отопление является наиболее распространенной. С ее помощью можно эффективно обогреть квартиру или частный дом даже в сильные морозы.

Олег Борисенко (Эксперт сайта).

Такая схема подключения к системе центрального отопления характеризуется полной зависимостью отопительного контура от характеристик теплоносителя, графика выполнения профилактических и ремонтных работ, а также человеческого фактора. Температура воды в системе может достигать 150 градусов и при этом не закипать из-за высокого давления в системе, но из этого следует, что разводка отопления в доме должна быть выполнена из стальных труб, так как полимерные материалы не рассчитаны на долговременное воздействие такой температуры.Кроме того, резкое открытие вентиля или задвижки слесарем в котельной неминуемо повлечёт гидроудар, последствия которого для отопительного контура могут быть плачевными.Если решите оборудовать дом автономной системой обогрева, то представление о наиболее распространённом отопительном агрегате — газовом котле можно получить здесь: https://znatoktepla.ru/kotly/gazovye-kotli-dlya-doma.html

• Проект и расчет камина из кирпича своими руками
• Как проложить и утеплить трубы отопления в земле?
• Для чего нужен плинтус для труб отопления?
• Выбираем ребристрые регистры, радиаторы и трубы отопления
• Как спрятать трубу отопления?

Конструктивные особенности схемы отопления

В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах «). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Как в многоквартирном доме законно отказаться от отопления?

Причины, вызывающие у человека желание отказаться от услуг общего отопления могут приумножаться каждый день. Имея свой собственный дом, создать собственное отопительное снабжение не трудно. Но вопрос, как в многоквартирном доме отказаться от отопления, мучает некоторых жильцов? И так как ценовые категории на коммунальные услуги меняются с постоянной интенсивностью, а зарплаты не увеличиваются, некоторые жильцы ищут способы, как можно сэкономить в непростые кризисные дни.

Определенно, автономное отопление намного выгоднее, ведь тогда появляется возможность контролировать отопительный сезон самостоятельно и устанавливать необходимую температуру. Но, здесь возникает ряд вопросов связанных с отключением центрального отопления и созданием «своего».

В этом плане законодательство не ограничивает жильцов в выборе услуг связанных с отоплением. То есть, если есть желание отказаться от отопления – пожалуйста. Основной нюанс заключается в юридических проблемах. И первой проблемой будет являться благоустройство дома. Дело заключается в том, что отказ от отопления в многоквартирном доме сулит нарушение единой сети. Единая отопительная сеть имеет общие приборы, трубопроводы и стояки с другими квартирами. И результатом отсоединения может послужить серьезное нарушение работоспособности и целостности коммуникаций.

Связанно это с тем, что отключение от центрального отопления в многоквартирном доме требует кардинальной смены всей отопительной сети, вопрос об отказе необходимо обсудить с другими жильцами дома на собрании собственников. Это необходимо по Жилищному кодексу РФ, если элементы центральной отопительной системы принадлежат собственникам дома. Такой вопрос никогда не может быть решен индивидуально, потому что, отключив одну квартиру от целой цепи коммуникации сократиться общее имущество дома.

Специалист может провести демонтаж только в случае, если решение об отключение одной квартиры было принято и одобрено владельцами других квартир. Если же элементы системы отопления не были признаны общим имуществом, то разрешение от жильцов всего дома не нужно. В этом случае отключение отопления требует разрешения от компетентных органов в этом вопросе. Вмешиваясь в изменения центральной цепи отопления необходимо помнить, что техническая документация в этом случае так же подлежит изменениям. Внести изменение в техпаспорт необходимо, так как законом этот момент определяется, как переустройство.

Статья 26 Жилищного кодекса гласит, что любой собственник квартиры многоквартирного дома имеет право отключиться от центральных инженерных коммуникаций. Для этого в согласующие органы необходимо подать ряд документов.

• Заявление. Примеры заявлений отказа от центральных средств коммуникации можно посмотреть в Интернете, но в основном такие документы пишутся в произвольной форме.
• Технический паспорт. Документ, в котором описаны все характеристики на основе плана квартиры.
• Правоустанавливающие документы на жилье. Эти документы, которые свидетельствуют о подтверждении прав на владение квартирой.
• Согласие лиц, проживающих в квартире. Стоит учесть, что заявления должны быть написаны в письменной форме.
• Решение, гласящее о том, что преобразования можно проводить.
• Проект. Отдельный документ, который должен также прилагаться к общему пакету документов для переустройства. Проект составить самостоятельно нельзя. Для этого требуется квалифицированный специалист, который точно сможет рассчитать влияние элементов системы отопления.

Помимо плана переустановки проводятся дополнительные расчеты (теплогидравлические и остаточного обогрева). Если изменения покажут хорошие характеристики, то проект будет согласован. В противном случае, при негативном воздействии в отношении других квартир, проект не согласуют.

Схема отопления многоквартирного дома: с чего начать?

Городская квартира – очаг комфорта и уюта, место для проживания, которое выбирают для себя многие наши соотечественники. И действительно, в современном многоквартирном доме есть все, что необходимо человеку для нормальной жизни, начиная от горячего водоснабжения и заканчивая централизованным отоплением и канализацией.

Следует отметить, что огромную роль в обеспечении комфортной атмосферы в квартире, играет именно система обогрева. В настоящее время схема системы отопления многоэтажного дома имеет некоторые конструктивные отличия от автономной, и именно они гарантируют эффективный обогрев квартиры даже в самые лютые морозы.

Традиционный вариант схемы обогрева многоквартирного здания

Нормативная база

Обеспечение оптимального теплового режима в помещении базируется на нескольких нормативных документах. Вот наиболее важные из них:

Внимание! Если у вас возникнут вопросы, можете бесплатно проконсультироваться в чате с юристом внизу экрана или позвонить по телефонам: +7 (499) 938-53-75 Москва; +7 (812) 425-62-06 Санкт-Петербург; +7 (800) 350-31-96 Бесплатный звонок для всей России

• ФЗ от 07.12.11 № 416-ФЗ в ст. 7 (глава №3) фиксирует общие положения правил, на основании которых регламентируется тепловой режим в зданиях.
• Правительственное Постановление №354, принятое 06.05.11. Утвержденные им «Правила предоставления коммунальных услуг» фиксируют нормативы подачи тепловой энергии владельцам и пользователям жилой недвижимости и помещений в многоквартирных домах.

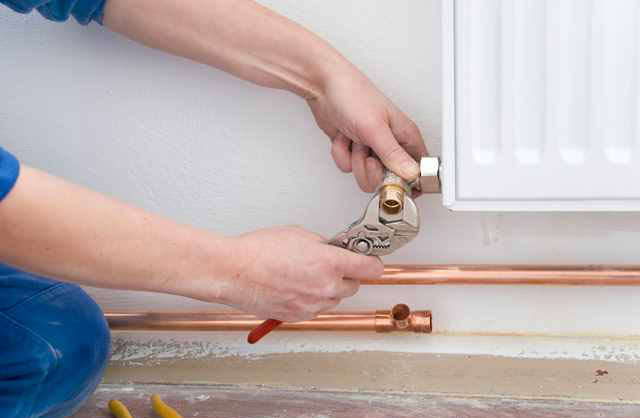

Монтаж как высший пилотаж

• сварочный аппарат;
• нож либо ножницы по металлу;
• газовые ключи;
• рожковый ключ.

Обвязка котла — первостепенный этап монтирования лучевой системы здания. Присоединив к источнику подающего тепла требуемое количество труб, нужно поставить на этажах коллекторы, зафиксировав их в шкафах. Специалисты советуют присоединять к одному коллектору меньше десятка отопительных приборов. Подающий коллектор размещают наверху, а внизу можно расположить обратный. Заниматься прокладыванием труб нужно с первого коллектора. Трубы разместились в стяжке пола — требуется воздухоотводчик, причем на всяком теплообменнике. Идентичное устройство собирается и на коллекторе. После собирают и фиксируют стояки (прямые и обратные), используя в этих целях разного рода ответвления труб — тройники, угольники.

Это нужно, чтобы провести отводные трубы к отопительным радиаторам.

Чтобы монтировать было просто, трубопроводы (их наличие предполагает схема линейного отопления) и подводки к теплообменникам отмечают цветными наклейками. При работе в трубы могут попасть пыль и грязь. Во избежание этого их концы стоит закрыть тряпками либо другим бросовым материалом.

Если хозяева прикупили для личной системы отопления современные металлопластиковые трубы, то сборку этих труб нужно производить, применяя неразборные соединения. Они есть на крепких пресс-фитингах. Также присутствуют на фитингах, у которых — надвижные гильзы.

Объединять разводки трубных линий из полипропиленового и медного материала желательно сваркой.

Фитинги следует аккуратно укрыть фольгой — это защитит их от внешних повреждений. Данный этап предшествует бетонной стяжке, которую создают после всей сборки системы.

Теплообменники объединяют с трубами тоже с помощью фитингов, но уже разборного плана. Используются угловые и прямые фитинги, иногда их называют «американками». В дальнейшем такие приспособления обеспечат свободное снятие отопительного прибора. Перед разборными фитингами стоит закрепить шаровые краны. Это позволит хозяину снимать и промывать теплообменник.

По желанию система лучевого отопления производится с монтажом специальных термостатических вентилей. Они позволят снижать либо увеличивать имеющуюся в комнатах температуру.

Профильный крепеж материала

Типы радиаторов для обогрева многоквартирных домов

В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.

К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:

1. Чугунные батареи. Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.
2. Стальные отопители. Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
3. Алюминиевые и биметаллические батареи. Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее, специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.

Заключение

Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: «Трубы отопления в стене «).

Выполнять ремонтные работы в отопительной системе многоквартирного дома самостоятельно также не рекомендуется, особенно в том случае, если это отопление в стенах панельного дома: практика показывает, что жильцы домов, не имея соответствующих знаний, способны выбросить важный элемент системы, посчитав его ненужным. Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.

Новости по теме

Особенности теплоснабжения многоэтажных домов

Схема отопления многоэтажного дома

Автономное отопление многоэтажного дома должно выполнять одну функцию — своевременную доставку теплоносителя каждому потребителю с сохранением его технических качеств (температуры и давления). Для этого в здании должен быть предусмотрен единый распределительный узел с возможностью регулирования. В автономных системах он совмещен с устройствами нагрева воды — котлами.

Характерные особенности системы отопления многоэтажного дома заключаются в его организации. Она должна состоять из следующих обязательных компонентов:

• Распределительный узел. С его помощью происходит подача горячей воды по магистралям;
• Трубопроводы. Они предназначены для транспортировки теплоносителя в отдельные комнаты и помещения дома. В зависимости от способа организации бывает однотрубная или двухтрубная система отопления многоэтажного дома;
• Контрольно-регулирующая аппаратура. Ее функция — изменение характеристик теплоносителя в зависимости от внешних и внутренних факторов, а также его качественный и количественный учет.

На практике схема отопления жилого многоэтажного дома состоит из нескольких документов, включающих в себя помимо чертежей расчетную часть. Она составляется специальными проектными бюро и должна соответствовать текущим нормативным требованиям.

Отопительная система является неотъемлемой частью многоэтажного дома. Ее качество проверяется при сдаче объекта или во время осуществления плановых проверок. Ответственность за это лежит на управляющей компании.

Ищете ответ? Спросить юриста проще!

Правила оплаты отопления

Пункт 42.1 Постановления №354 предлагает два способа оплаты тепловой энергии:

• В течение периода, когда работает отопление.
• Круглогодично, в течение всего года.

При этом выбор способа оплаты или смена одного способа на другой является прерогативой органа государственной власти в субъекте РФ. Ни местные органы самоуправления, ни коллективное собрание жильцов, ни управляющая компания не могут по собственному решению поменять систему расчета оплаты.

Решение о смене способа может приниматься только один раз в год, до первого октября. Если было принято решение о введении оплаты в круглогодичном режиме, оно вступает в силу с первого июля следующего года. Если было решено взимать плату с началом отопительного сезона, срок вступления решения в силу совпадает с датой начала отопительного периода в будущем году.
