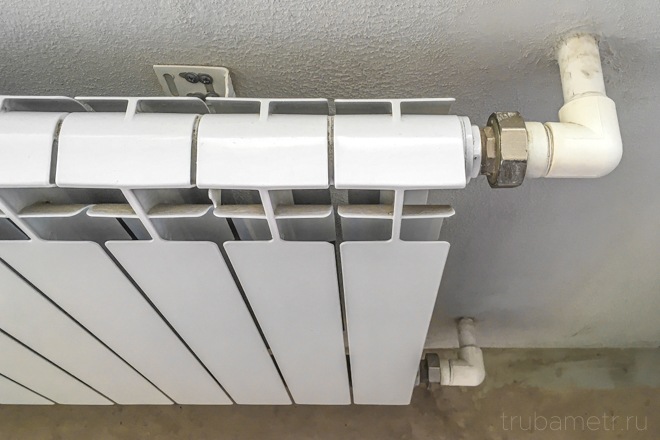

Обвязка радиатора

2 Устройство радиатора теплоснабжения

Упрощенная схема большинства отопительных приборов состоит из двух горизонтальных коллекторов, соединенных друг с другом поперечными перемычками, внутри которых перемещается теплоноситель. Вся конструкция выполняется либо из металла, либо обшита специальным кожухом, устройство которого предусматривает максимальный контакт с воздухом. Благодаря этому обеспечивается необходимый высокий теплообмен.

Радиатор теплоснабжения состоит из:

• верхнего и нижнего коллектора;
• вертикальных каналов в секциях отопительного прибора;
• теплообменного корпуса (кожуха).

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Формы

Современные средства бытовой химии в борьбе с нагаром и жиром

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Устройство радиатора отопленияДвухтрубная система отопления

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

Схема ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Процесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Тупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Подключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Два контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Схема петли Тихельмана

Общие сведения о системах отопления

Важно изначально определиться, как соединить радиаторы отопления между собой. Говоря языком специалистов, следует решить каким из способов обвязки отопительных приборов воспользоваться. Для всех типов отопительных систем применяются два способа прокладки трубопроводов:

Для всех типов отопительных систем применяются два способа прокладки трубопроводов:

Два варианта: двухстороннее и одностороннее расположение трубопровода отопления

Однотрубная схема

Системы, в которых транспортировка горячей воды в качестве теплоносителя осуществляется по одной магистрали, являются менее эффективными по следующим причинам:

Полезная формула для тех, кто только планируете «прогреться»

• Практически не позволяют регулировать нагрев отдельного прибора;
• По мере удаления от источника теплоносителя его температура постепенно падает и последний радиатор в цепи может оказаться еле теплым, а то и вовсе холодным;
• При аварийной ситуации на любом участке сети приходится полностью отключать отопление.

К сведению! Единственное преимущество такого типа разводки труб отопления по сравнению с двухтрубной — его низкая цена.

Подобные однотрубные отопительные системы применяются в основном в многоэтажках при централизованном обеспечении потребителей теплом.

Двухтрубная схема

В частном секторе для создания автономных (закольцованных на одном потребителе) систем отопления чаще всего применяют двухтрубную схему обвязки радиаторов:

• Одна из труб подающая теплоноситель к прибору;
• Другая для обратного движения к источнику нагрева теплоносителя (котлу).

Простая двухтрубная система выглядит подобным образом

Все батареи в системе подключаются параллельно, так что две магистрали работают совершенно обособленно и соединяются лишь на концевом радиаторе.

Двухтрубная схема подключения радиаторов дает следующие преимущества:

• Возможность регулирования нагрева каждого прибора в цепи, что обеспечивает создание максимально комфортных условий в различных помещениях;
• Вне зависимости от расстояния между котлом и батареей, каждый из приборов одинаково нагревается;
• При необходимости ремонта или замены на любом участке системы не требуется ее полное отключение.

Теперь мы поговорим о том, как правильно подсоединить радиатор отопления своими руками.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Какую смолу и отвердитель использовать

цена-качествоEpoxy 520Telalit-590100 единиц смолы к 28 единицам отвердителя в весовом соотношенииздесь

Готовим основание и форму для заливки

Далее необходимо подготовить стол, он должен быть ровный и выставленный по уровню. На стол кладем подложку, можно использовать полиэтилен, линолеум или силиконизированную бумагу, это отходы от производства рекламных бордов. Ее совершенно бесплатно можно набрать в любой компании, которая занимается изготовлением рекламы. К этим материалам не прилипает смола. Основное требование к подложке, она не должна быть мятой.

• пластилин,
• силикон,
• клей с термопистолета,
• любой акриловый герметик.

В внутренней стороны стенки опалубки необходимо так же обработать, для этого можно использовать специальные разделители или обычный скотч.

Готовим слебы

обязательно необходимо прогрунтовать

Прогрунтованные слебы выкладываем в опалубку. Прижимаем их струбцинами, иначе они просто всплывут. С помощью силикона или герметика делаем буртик по периметру что бы смола не вытекала за пределы заливаемого объема. Это необходимо сделать так как эпоксидка имеет усадку, ее необходимо заливать чуть большим слоем чем толщина деревянных заготовок.

Готовим смесь и заливаем столешницу

Для смешивания смолы и отвердителя необходима чистая и сухая тара

Важно правильно соблюдать пропорции всех материалов. Перемешиваем в течении 10-15 минут миксером на низких оборотах

Затем все смесь переливаем в другую тару и перемешиваем еще раз. Добавляем красители или пигменты, перемешиваем весь состав еще раз.  Дать смеси отстоятся в течении 10 ти минут что бы из нее вышли пузырьки воздуха. Что бы ускорить процесс смолу можно прогреть до 45-50°С. но не более чем до 60°С, на водяной бане или феном. В этом случаи они потеряет полностью вязкость и будет как вода по консистенции.

Теперь ее можно заливать в опалубку. Небольшими порциями лейте смесь в средину заготовки. Если появляются пузырьки, удаляйте их зубочисткой или прогревайте поверхность феном, лучше использовать газовую горелку.

Важно! Толщина каждого слоя не должна превышать 1,5-2 см. Перерывы между заливкой слоем должны быть 3-4 часа

Не допускайте попадания пыли между слоями, в этом случаи границы слоев между заливками не будет заметно.

После 5-7 суток поверхность можно шлифовать и покрывать защитными составами.

Важные этапы, которые нужно учесть

Что бы заливка столешницы удалась необходимо соблюдать несколько важных правил:

• подобрать правильный отвердитель и сделать смесь согласно пропорциям по инструкции,
• сделать опалубку что бы смола не вытекла,
• тщательно прогрунтовать слебы.

Придерживаясь этих правил вы получите желаемый результат и не переведете материалы. Что бы набраться опыта, попробуйте сначала сделать что то поменьше размерами: часы, светильники, аксессуары для интерьера и тд. Много интересных идей есть здесь.

Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Что необходимо для подключения радиаторов

Способ №1. Механический

Само название этого способа подразумевает механическое воздействие на изделие с помощью абразивных материалов и ручного или механизированного инструмента. Чтобы избавиться от ржавчины на металле, необходимо применять специальные металлические щетки, наждачную шкурку или абразивные круги. Этот метод целесообразно применять для удаления коррозии с поверхностей, имеющих большие площади и более ровные формы.

Прежде всего, эти вышеуказанные поверхности необходимо очистить от посторонних загрязнений и, только потом, с помощью металлической щетки или абразивного круга, надетого на дрель, удалить ржавчину до появления чистой поверхности.

Если загрязненная поверхность обладает сложной формой или ржавчина появилась в труднодоступных местах, избавиться от ржавчины можно вручную.

Механический способ применим только на изделиях с достаточной толщиной металла. Следите, чтобы место при обработке не стало тоньше остальных частей изделия.

Подключение радиаторов отопления полипропиленовыми трубами

При осуществлении соединения радиаторов отопления с полипропиленовыми трубами применяется специальные приспособления.

Арматура и фитинги

Устройства для отключения и регулирования теплопередачи:

• Шаровые краны, устанавливаемые на подаче и возврате в близости от батарей. Их монтаж также выполняется на байпасе однотрубной системы. Этот тип арматуры в прямом и угловом исполнении позволяет только перекрыть трубопроводы. Устанавливать вентиль в промежуточное положение нельзя, так как это приведет к его разрушению.
• Дроссели, позволяющие регулировать подачу нагретой воды и изменять вручную теплоотдачу отопительного прибора. Снижение температуры в помещении происходит примерно через 2 часа после прикрытия вентиля.
• Термостаты — это дроссели с регулятором температуры. Они для автоматического регулирования подачи нагретой среды с учетом заданных параметров. С ними удается постоянно поддерживать температуру независимо от погоды на улице.

Чтобы соединить запорную арматуру с радиатором, применяются американки с резьбой, накидной гайкой и патрубком из полипропилена. Используются также в зависимости от схемы монтажа тройные муфты комбинированного типа.

Соединение радиатора отопления с полипропиленовой трубой

Они имеют два конца под пайку и один отвод с резьбой. Еще применяются ПП тройники с одним уменьшенным отверстием.

Инструменты

Подключение теплоносителей выполняется при использовании специальных инструментов и расходных материалов:

• специальный паяльник для соединения ПП деталей;
• труборез;
• набор ключей;
• паста, лен или фум лента.

Порядок установки

Процесс подключение каждой батареи проводится последовательно:

• устанавливается запорная арматура вместе с резьбовой частью американок;
• ПП трубы для отопления нарезаются требуемой длины и закрепляются в штробах или на стене с зазором 20-30 мм от несущей конструкции;
• батарея фиксируется на кронштейнах;
• ПП фитинги и отрезки труб спаиваются между собой;
• накидные гайки американок закручиваются сначала рукой, а потом дотягиваются без лишнего усилия с помощью ключа.

ПП трубы фиксируются в соответствии с проектным уклоном. На подводящих и отводящих трубопроводах должны отсутствовать предварительно напряженные участки.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

Т-образная трубка

Шаг 1. На трубку надевается резьбозажимное соединение.

Надевается резьбозажимное соединение

Шаг 2. После этого трубка развальцовывается.

Развальцовка Т-образной трубки

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

Монтаж трубокТрубки установлены в разные стороны

Шаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.

Отопительный прибор подключен с помощью Т-образных трубок

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Декоративная накладкаПример использования декоративных накладок

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

Присоединительный набор

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

НаправляющиеКольцо для фиксации трубы

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Кольцо надевается на трубуТруба фиксируется с помощью кольцаВставляется фиксатор

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Обрезка трубыНадевается резьбозажимное соединениеМонтаж к радиатору отопления

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

Отмечается место срезаУстановка декоративных накладок

С помощью данного элемента две части соединяются между собой.

Этот элемент необходим для соединения двух частейСоединение двух частей

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

Комплект крепится к перекрытиюМонтажные работы закончены

Как удалить ржавчину в домашних условиях

Использование радиаторов с нижней подводкой

Данный метод является не только самым эффективным, но и самым приемлемым в эстетическом плане. К плюсам данного подключения можно отнести:

возможность установки переходника направления потока;

Переходник направления потока

• отсутствие необходимости в покупке подходящего терморегулятора – он уже имеется на радиаторе;
• то, что оба патрубка от батареи идут в стену или пол.

Подводка труб в стене

Однако есть и минусы, среди которых:

• необходимость в установке воздухоотводчика на каждом радиаторе;
• необходимость в постоянном использовании циркуляционного насоса;
• меньшая равномерность прогрева, более низкая эффективность;
• невозможность использования для самотечных отопительных систем.

Нужно стравливать воздух с батареи

Плюсы и минусы последовательного подключения батарей

Плюсы последовательного подключения:

• низкая стоимость расходного материала;
• допускается использование любых видов радиаторов;
• при необходимости трубопровод заводится в «тёплый пол»;
• охват приборами отопления всего периметра комнаты;
• лёгкий монтаж;
• небольшое количество расходуемого материала.

Минусы:

• сложное проектирование процесса;
• высокий коэффициент потерь тепла: из-за характерной вытянутости такой магистрали теплоноситель к концу охлаждается;
• при отсутствии циркуляционного насоса возникают застои перемещаемой по радиаторам жидкости и снижение эффективности работы системы в целом;
• при отсутствии терморегуляторов на батареях — отсутствие контроля над подачей тепла.

Полки в ванной из гипсокартона: что учесть для создании долговечных конструкций

Схемы подключения отопления частного дома своими руками

В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Даже сегодня есть сторонники такого метода разводки коммуникаций для обогрева помещения.
Отсутствие кранов и фитингов делает такую систему также самой практичной по причине минимизации риска возникновения протечек или прорывов воды. И никак иначе

Ставить агрегат допускается своими силами, но при этом важно соблюдать все правила электробезопасности.
Причем у такого оборудования фактически нет недостатков, кроме высокой пожарной опасности, которая присуща всем котлам. Однотрубная разводка — самый дешевый вариант

Электрический теплый пол Элементарный по укладке и эксплуатации вид отопления.
Из котла водонагревания выходит одна труба и, последовательно оббегая все радиаторы, возвращается назад. Можно в каждой из комнат увеличивать или снижать температуру по необходимости. При обустройстве асбоцементного дымохода понадобится впоследствии его утеплить минеральной ватой с фольгой.
Подведение итогов Выше представлена схема установки газового агрегата, который может быть как одноконтурного, таки двухконтурного типа. В этом случае температура всех радиаторов во всех комнатах будет приблизительно одинаковой. В открытом варианте манометр вовсе не требуется. Такие котлы отличаются достаточно высоким коэффициентом полезного действия, но при этом нуждаются в регулярной не менее раз в неделю очистке от продуктов сгорания, монтаже дымохода, организации вытяжной вентиляции и наличии отдельного помещения.

Отопительные приборы

При отсутствии специальных указаний при установке котла используются такие правила: Ширина прохода с лицевой стороны котла должна быть не менее 1м. В небольших частных домах применяются такие типы двухтрубных систем отопления: тупиковая; коллекторная лучевая. Основным минусом такой разводки является некоторое увеличение метража труб. В этом случае горячая вода, идущая от котла, поступает к радиаторам по одной трубе, а отвод уже остывшего теплоносителя выполняется по другой. Считаются одними из самых долговечных и экономичных котлов.

Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам. Такой насос относится к категории аварийного оборудования и работает на аккумуляторной батарее. Основная задача насоса заключается в подаче остывшей воды в котел для ее нагрева и распределение уже подогретого теплоносителя по системе. К тому же применение такой схемы для отопления с электрокотлом подразумевает сложный процесс балансировки. В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом.

Обязательным условием правильной циркуляции воды в самотечной системе является монтаж труб под небольшим — до — углом. Даже при использовании многотарифной системы затраты на обогрев дома таким способом будут на порядок выше, чем в случае с дровяным нагревателем. В основе всех котлов, работающих на твердом топливе, положен принцип Колпакова, когда сперва прогревается котел, а далее температура поддерживается на определенном уровне, чтобы обеспечить стабильность нагрева теплоносителя. Чтобы добиться хорошего эффекта в использовании полученной энергии, необходимо установить тепловой аккумулятор. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла.
Подключение теплого пола к системе отопления. 4 способа подключения.
