Проводка от столба к дому своими руками

Содержание:

Общий принцип электропитания частного дома
Прокладка кабеля под дорогой
Соединение СИП с кабелем ВВГ
Кронштейны на стену
Особенности прокладки СИП
Ввод электроэнергии в здание
Нюансы применения СИП
Особенности прокладки СИП
Важные нюансы монтажа
Расстояние от жилых домов до ЛЭП
Кронштейны на стену

Общий принцип электропитания частного дома

От трансформаторной подстанции или общественного понижающего трансформатора электропитание по проводам воздушной линии (ВЛ) распределяется по поселку, где стоит ваш частный дом. От воздушной линии делается ответвление (ввод) к частному дому.

Отвлетвление к дому можно сделать по воздуху, так называемая, «воздушка» или по траншее в земле. Выбор типа ответвления электропитания к дому зависит от геодезии местности, удаленности дома от распределительных линий ВЛ., от наличия лесопосадок вокруг дома, от прохождения рядом с домом трасс подземных коммуникаций и т.д. Но какой бы вид ответвления электропитания к дому вы не выбрали, предстоит сделать подключение кабеля (поводов) ответвления к проводам воздушной линии (ВЛ). Разберем это подробнее.

Важно! Подключение ответвления электропитания к частному дому от ВЛ должны делать специалисты энергоснабжающей организации. Однако, понимать, что вам предлагают рачительному хозяину не помешает

Прокладка кабеля под дорогой

Как подключить электричество от столба к дому

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

10 мар 2020 11:29

10 мар 2020 15:07

12 мар 2020 09:34

13 мар 2020 09:39

13 мар 2020 17:10

14 мар 2020 16:02

06 май 2020 13:46

Может и пролежит, только в сырости. Как вы обеспечите герметичность асбестовой трубы? Ну и непонятно какая экономия при подходе. Посмотрите сначала ради интереса цены на асбестоцементные трубы хотя бы Ø 100мм.

123rus просто купите 15 метров ВББШВ 3х4 и не надо ничего изобретать — все уже придумано

29 июл 2020 15:23

Кабели ВББШВ предназначены для наклонных и горизонтальных трасс. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Существует три способа подключения электроэнергии – это проводом СИП, прокладка кабеля в земле и прокладка кабеля при помощи троса. Самым лёгким и распространённым является воздушный способ, при помощи самонесущего изолированного провода, сокращённо СИП. Электрический ввод в дом начинается с подборки материала. Длина провода СИП складывается из двух величин, расстояние от опоры до дома и от места ввода до электрошкафа. Измеряем расстояние с помощью рулетки, берём провод с запасом, с расчетом на провисание и монтаж.

Основные моменты работ – это крепление провода СИП на опоре, монтаж провода на стене дома, ввод в дом через стену и прокладка по стене дома до электрошкафа. Если вводимое электропитание 220 вольт, то используют двухжильный СИП, если 380 вольт – четырёхжильный.

Соединение СИП с кабелем ВВГ

Проводка в деревянном доме своими руками: инструкция + фото и видео от лучших мастеров

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Кронштейны на стену

Крыльцо к дому своими руками. проекты. фото

Итак определившись с точкой ввода, устанавливаете на ней монтажный крюк. Его нужно жестко закрепить на фасаде анкер болтами.
Если у вас осталось старое крепление от голых проводов (штырь с изоляторами), и оно достаточно надежное, то в качестве крюка можете использовать его. Вот пример такого исполнения:

Нередко и на самой опоре можно встретить такой вариант крепления анкерного зажима СИП. Но так делать нельзя.

Лучший вариант, когда зажим на столбе крепится на крюк, который в свою очередь притянут к опоре бандажной лентой со скрепами.
Почему так правильно, и в чем преимущество этой ленты и скреп, можно прочитать в статье “Монтаж бандажной ленты СИП. Инструмент, ошибки, инструкция”.

В качестве настенных крюков производители предоставляют большой выбор. Вот несколько вариантов и марок от разных фирм.

Универсальные крюки SOT 76 и настенные крюки SOT 28.

Кронштейны Ensto SO 279

Кронштейны IEK КАМ-4000

Кронштейны от КВТ КАБ-25

Кронштейн Sicam PA 69

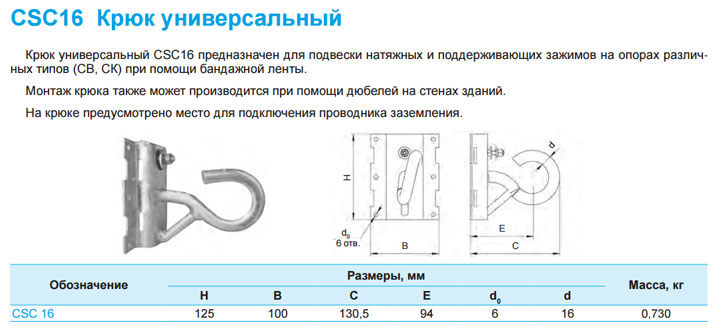

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны Niled CA 16

Кронштейны CT 600, CB 600

Сводная таблица по кронштейнам:

Производитель	Марка кронштейна или крюка
ENSTO	SOT 76 – SOT 28 – SO 279
IEK	КАМ-4000
КВТ	КАБ-25
SICAM	PA 69 – SCS16 – GHP – CST 12
NILED	CA 16 – CT 600 – CB 600

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

раскаточное устройство;
натяжитель бандажной ленты;
крепежные материалы;
натяжитель линии;
динамометр.

Поэтапный монтаж:

Устанавливают опоры.
На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
При помощи оборудования разматывают и подвешивают трос-лидер.
Протягивают СИП на опоры и натягивают.
Крепят кабель на опорах.
Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Ввод электроэнергии в здание

Как уже говорилось выше, прокладка вводного кабеля — прерогатива работников энергосбытовой организации.

Подключение дома к линии электропередачи можно осуществить тремя методами:

Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.

Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.

Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.

Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.

Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.

Труба позволяет нейтрализовать воздействие электрической дуги

Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл

Один из способов организации ввода — переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю — огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.

Обратите внимание! Номинал автомата должен на одно значение превышать значение вводного щитка

Нюансы применения СИП

Использование СИП является на сегодняшний день самым прогрессивным способом подведения электричества. Однако такой способ создает некоторые сложности, если дом выполнен из дерева. Огнеопасный материал и проведенный по стене провод вместе создают угрозу возгорания.

Становится понятно, что при использовании такой технологии необходимо позаботиться о безопасности.

Профессионалы рекомендуют помещать кабель в специальную защитную трубку из металла, которая обязательно должна быть стойкой к воздействию электрической дуги.

Когда согласие официальной организации будет получено, можно приступать к монтажу, оказав должное внимание входу и выходу провода из трубы. Необходимо исключить любое возможное перетирание изоляции об торцы металла

Для этих целей используют гофру подходящего диаметра.

Указанную проблему можно решить еще одним способом. Для этого в точке входа в дом делается соединение конца СИП с огнестойким кабелем, который прокладывается внутри стенового материала.

Особенности прокладки СИП

раскаточное устройство;
натяжитель бандажной ленты;
крепежные материалы;
натяжитель линии;
динамометр.

Поэтапный монтаж:

Устанавливают опоры.
На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
При помощи оборудования разматывают и подвешивают трос-лидер.
Протягивают СИП на опоры и натягивают.
Крепят кабель на опорах.
Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

Протягивание провода СИП на опоры

Протяжка трос-лидера

Вертлюг для соединения троса и СИП

Раскатка

Крепление к опорам

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Важные нюансы монтажа

Нельзя использовать один анкерный кронштейн для двух зажимов самонесущих-ИП. Усилие со стороны провода должно быть приложено наиболее соосно кронштейну. Составляющая силы, направленная в сторону будет воздействовать на кронштейн разрушающе. Один провод СИП – один кронштейн. Это правило нельзя нарушать.
Если никак нельзя избежать бокового усилия в кронштейне, рекомендуется использовать его специальную модель с прикреплением в трех или четырех точках, расположенных по углам основания воображаемой пирамиды, в вершине которой расположена точка контакта кронштейна и зажима.

Пример модели кронштейна, рекомендуемой для самонесущих-ИП, присоединенного под углом к нему

Для монтирования на столбах лентой рекомендуется применять такие кронштейны, у которых большие ограничительные выступы для удерживания ее. Со временем появляется люфт, который обусловлен растяжением ленты. Если выступы маленькие, кронштейн может соскочить с места крепления.
На прямых участках рекомендуется применять поддерживающие зажимы. Они в основном дешевле, потому что их конструкция проще, чем у анкерных. Но на прямых участках этого достаточно.
Для монтирования анкерного зажима на стене дома выбирается место, защищенное от падения снега и сосулек.
Монтирование СИП делается с учетом расстояний, которые обязательно соблюдаются. Если стена дома, на которой крепится анкерный кронштейн, удалена от столба больше чем на 25 метров, для самонесущих-ИП нужна дополнительная промежуточная опора.
Расстояние от поверхности земли до кронштейна делается 2,5 метра или больше, а на улице до провода между опорами – 5–6 м.

Расстояния, которые надо соблюдать при подключении проводом самонесущих-ИП

Нормированы также расстояния до окон, балконов и крыши. Они наглядно показаны на изображении далее.

Расстояния, которые необходимо соблюдать для СИП, если провод проложен по стене жилого дома. До нее от провода должно быть не менее 6 см

На изображениях выше не показано еще одно расстояние, обязательное к соблюдению. Если провод расположен под углом к стене, а кронштейн закреплен на ней ближе 10 сантиметров к углу дома, со временем, особенно если стена кирпичная, она растрескается и кронштейн выпадет. Монтирование кронштейна к любой стене рекомендуется на саморезах с шестигранной головкой. Диаметр самореза выбирается не меньше, чем под посадочное отверстие в кронштейне.

Газовые и водопроводные трубопроводы также должны оставаться на удалении от самонесущих-ИП, проложенных по стене соответственно на 0,4 и 0,1 метра.
Если стена дома деревянная, провод прокладывается по стене в металлическом гофре. Но при этом обязательно прогнозируется температура жил и, если она выше нормы, надо применить СИП с увеличенным сечением жил.

Самонесущие-ИП на бетонном прямоугольном столбе
СИП на бетонном круглом столбе
Самонесущие-ИП на деревянной опоре
Монтирование СИП (3 фазы и ноль) на кирпичной стене
Монтирование самонесущих-ИП на деревянной стене

В заключение на изображениях выше – несколько вариантов монтирования на столбах и стенах домов.

Расстояние от жилых домов до ЛЭП

прим. 3)

1,5
4
2,8
1,5
1
1
2
3
от оболочки бесканальной прокладки
5
1,5
4
2,8
1,5
1
1
2
3

Кабели силовые всех напряжений и кабели связи
0,6
0,5
3,2
2,8
1,5
1
0,5*
5*
10*

Каналы, коммуникаци- онные тоннели
2
1,5
4
2,8
1,5
1
1
2
3*

Наружные пневмомусо- ропроводы
2
1
3,8
2,8
1,5
1
1
3
5

*Относится только к расстояниям от силовых кабелей.

Примечания

Для климатических подрайонов IА, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
Расстояния от силовых кабелей напряжением 110–220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать до сетей канализации, водопровода, тепловых сетей – 5 м; от обделок без оклеечной гидроизоляции до сетей канализации – 6 м, для остальных водонесущих сетей – 8 м; расстояние от обделок до кабелей принимать: напряжением до 10 кВ – 1 м, до 35 кВ – 3 м.
В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м: 1 – от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей; 2 – от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации; 1,5 – от силовых кабелей и кабелей связи; расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений – 5.

Ранее определяли согласноСНиП 2.07.01-89* Планировка и застройка городских и сельских поселений по таблице 14.

Интересно, что в старой таблице есть расстояние от газопроводов, а в новой убрали.
