Каркас потолка из профиля под гипсокартон: схемы и монтаж

Сборка металлического каркаса своими руками: монтаж

Перед тем как приниматься за установку металлической обрешетки выполняют ряд действий.

Подготовительные работы: подготовка поверхности, сбор инструментов, закупка материалов.

Для работы с поверхностью понадобится:

• грунтовка глубокого проникновения и валик;
• армирующая сетка из стекловолокна;
• штукатурка (на гипсовой основе);
• строительная пушка или обогреватель;
• шпатель;
• известь, медный купорос.

Подготовка поверхности. Стены освобождаются от старого покрытия:

• обои – их надо снять, чтобы провести оценку чернового основания;
• краска – облупившуюся краску снимают шпателем;
• плитка – её оббивают, под ней может быть много трещин, мокрая стена.

Черновое основание очищают от пыли, паутины. Осматривают на наличие трещин, сколов, дыр. Если есть щели, их надо заделать, иначе они впоследствии будут больше. Для этого шпателем очищается трещина по бокам, немного расширяется. С помощью штукатурки и сетки армируется. Для этих целей выбирают сетку из стекловолокна. Она не даст трещине идти дальше. После армирования, надо наложить слой штукатурки, который закроет сетку. С дырами проделывают ту же работу.

Мокрые стены надо высушить. Для этого используют обогреватель, строительную пушку, или же открыть окна и двери на проветривание (при сухой, жаркой погоде). После этого со стены сметают высохшие следы плесени. Стену обрабатывают раствором извести с медным купоросом. Это убивает оставшейся в поверхности грибок. Опять высушивают. Конечным шагом является покрытие стены грунтовкой глубокого проникновения. Она защитит поверхность от повторного появления плесени и размножения грибка.

После сделанной работы поверхность должна хорошо высохнуть. Для этого отводят 24 часа.

Для создания металлического каркаса нужен инструмент:

1. Рулетка, угольник, маркер – для разметки.
2. Ножницы по металлу – для разрезания профиля на нужные отрезки.
3. Перфоратор, шуруповерт, молоток.

Из материалов:

• профили – НП (UW), ПС (CW);
• прямые подвесы, крабы;
• ГКЛ – серый, зеленый (в зависимости от места монтажа);
• Утеплитель;
• серпянка или бумажная лента Кнауф;
• шпатлевка для стыков;
• грунтовка;
• дюбель-гвозди 6/40, 6/60;
• саморезы для металлического каркаса 13, 16 мм;
• саморезы для ГКЛ 3.5х25.

Материал берут согласно расчетам +10%.

Для выполнения разметки надо найти самый большой выступ стены. Для этого используют отвес. Намечают точки вверху и внизу, на смежных стенах. По отмеченным точкам чертят квадрат – пол-потолок-смежные стены. На этих линиях будет зафиксирован направляющий профиль.

Далее, по стене от края отступают 40 см и чертят вертикальную линию. Такие линии по стене размещают через каждых 40 см. Для прочности каркаса нужны поперечные. Линии для них размещают горизонтально через каждых 40 см. Получаются ячейки.

Все немеченые линии надо проверить уровнем на ровность.

1. Создание металлического каркаса

Для фиксации профилей в правильном порядке работу выполняют так:

1. Сначала по четырехугольнику на полу-смежных стенах крепят НП (UW). Для этого используют дюбель-гвозди.
2. На стенах по вертикальным линиям на расстоянии 30 см крепят прямые подвесы. Фиксацию проводят дюбель-гвоздями.
3. Стоечный профиль вставляют в направляющий и крепят саморезами 13. По линии стоечный крепят к прямым подвесам.

Получается металлическая обрешетка. Если предполагается навешивание на стену предметов или техники, тогда для жесткости каркаса делают ребра жесткости. Из стоечного профиля вырезают отрезки и фиксируют горизонтально между вертикальными элементами. Фиксацию к вертикальному ПС производят крабами.

Всю металлическую конструкцию проверяют на прочность, ровность, жесткость.

В обрешетке прокладывают проводку, кабели, утеплитель.

Разметка поверхности

Для продолжения работ необходимо перенести разметку с предварительного эскиза на поверхность.

• Начинать стоит с определения кривизны сторон помещения. Расстояние между противоположными стенами может разниться на несколько сантиметров, и при проведении разметки следует ориентироваться на получение прямых углов при минимальной потере пространства. Определившись с первоначальной линией на полу, можно приступать к переносу разметки на стены и потолок.
• Для переноса линий на стену можно использовать отвес, с помощью которого следует отметить четкую вертикальную линию. В подобных случаях наличие лазерного уровня способно значительно упростить работу, хотя с помощью отвеса можно добиться хорошей точности.

• Следующим этапом на плоскости между стенами необходимо отметить вертикальные линии. Расстояние в 60 см между ними наиболее оптимально, впоследствии здесь будет устанавливаться направляющий профиль.
• Затем на отмеченных вертикальных линиях в шахматном порядке с шагом в 50 см выделяются места для крепежного подвеса. Нанесение такой разметки позволит полностью подготовить поверхность к дальнейшему монтажу и значительно облегчить проведение работ.

При нанесении разметки для выполнения работ по обустройству потолка первоочередной задачей будет отбивка горизонтального уровня, которую можно выполнить с помощью простейшего гидроуровня или лазерного нивелира. При разметке потолка следует учесть, что расстояние между системой потолочных направляющих и самой низкой точкой потолка должно быть не меньше 4 см.

Разметка под установку каркаса

Под потолком в угловой части крепится отвес, в месте касания отвеса напольного покрытия нужно вкрутить саморез. Таким образом, поступают во всех углах комнаты. На саморезы натягивается малярный шнур. Сформировавшиеся линии вычерчивают на напольном и потолочном покрытии.

Для конструкции следует оставлять расстояние в 4 сантиметра. Оставление большого расстояние не имеет смысла, ведь это сократит площадь пространства.

Далее размечаются места установки стоечного профиля. Стойки устанавливаются с шагом в 60 сантиметров. Если известно, что на гипсокартонную поверхность будут крепить тяжелые предметы, шаг уменьшают до 40 сантиметров.

Для конструкции следует оставлять расстояние в 4 сантиметра.

Крепежные элементы

Также необходимы соединительные и крепежные элементы, благодаря которым вся конструкция приобретает дополнительную жесткость.

• Прямой CD-соединитель служит для соединения двух несущих профилей в один конструктивный элемент.
• Крестообразный CD-соединитель предназначен для поперечного монтажа несущих стоек в одноуровневой конструкции.
• Двухуровневый CD-соединитель необходим в случае скрепления элементов, находящихся в разных уровнях.
• П-образный кронштейн служит для крепления несущих профилей к поверхности стены или потолка на необходимом расстоянии.

Это лишь основные соединительные элементы, производителями представлен куда больший ассортимент, предназначенный для конкретного вида крепления, к примеру, для устройства многоуровневого потолочного каркаса существуют различные подвесы, позволяющие создавать своими руками сложные плоскости, выдерживающие листы гипсокартона.

Какие 10 инструментов обязаны быть у каждого мужчины

Техника безопасности при монтажных работах

Баллоны выпускаются под давлением, нельзя нагревать или подвергать каким-то механическим нагрузкам. Хранить следует в местах, защищённых от прямых солнечных лучей.

При эксплуатации:

• проветрить помещение;
• использовать респиратор;
• для защиты рук пользоваться перчатками;
• обязательно одевать защитные очки.

При попадании монтажных остатков на открытые участки кожи, в глаза — промыть проточной водой.

На фото пистолета для пены показаны детали:

• Диаметр сопла равен 2 мм, с помощью его создаётся давление в трубке;
• Трубка — ствол с длиной 19 мм;
• Адаптер — переходное устройство для монтажного соединения;
• Винтовой регулятор выпуска;
• Курок — приспособление для дозированного поступления;
• Рукоятка.

При достаточном объёме работ пистолет для монтажной пены имеет прочный корпус, трубка удобной чистки, надёжная система присоединения баллончика

Пластиковые, из порошкового металла детали — прибор менее пригоден профессионалам. Попробуем разобраться, определить какие существуют лучшие пистолеты для пены отечественного, зарубежного производства.

Создание эскиза конструкции

До начала этапа строительства следует подготовить эскиз будущей конструкции. Такое мероприятие позволит определить количество необходимого материала и, соответственно, стоимость предстоящих работ. Для таких расчетов необходимо знать некоторые конструктивные особенности и требования к размещению элементов.

• Расстояние между направляющими рассчитывается исходя из ширины листа гипсокартона, которая составляет 120 см. Они устанавливаются с шагом 40 см для увеличенной нагрузки (потолок и др.) или 60 см при обычных условиях (обшивка стен).
• Подвесы стоит размещать на расстоянии 50 см, причем в случае повышенных требований к прочности или в местах нахождения сложных узлов возможна их дополнительная установка.

Саморезы для крепления гипсокартона к металлическому профилю

Узнать и подобрать такие метизы просто:

• Мелкий шаг резьбы обеспечит надежное соединение с металлом каркаса.
• Длина варьируется от 16 до 152 мм. Для качественного крепления длина самореза должна превышать толщину прикручиваемого материала в два раза. Поэтому при монтаже гипсокартона в один слой используют шурупы 3,5 × 25 мм, в два слоя – 3,5 × 35 мм.
• Конусная шляпка утапливается в гипсокартон. Удобнее всего использовать при монтаже шуроповерт со специальной насадкой-ограничителем: она не позволит слишком глубоко завернуть шуруп и повредить материал.

Мастера, профессионально занимающиеся работой с гипсокартоном, используют инструмент с автоматической подачей саморезов. Стоит он немало, поэтому приобретать его для ремонта одной квартиры нет смысла.

Установка снегозадержателей на крышу из металлочерепицы: схемы монтажа

Обшивка каркаса

Для обшивки каркаса подойдут листы гипсокартона толщиной не менее 12,5 мм с наличием боковой фаски. Последняя, даёт возможность армировать стыки самоклеящейся серпянкой и заполнять их высокопрочной шпаклёвкой.

По наличию скоса, как по маркеру, определяют лицевую сторону листа. Каждый из них прикручивается к трём опорным стойкам: к двум — по краям и к одной — по центру. При этом стыки листов проходят посередине профиля. Во влажных помещениях вместо обычных панелей используется влагостойкий гипсокартон (ГКЛВ).

Более подробно о разновидностях и выборе гипсокартона вы можете узнать из другой статьи.

При отсутствии заводской фаски, например, при использовании обрезков гипсокартона, фаску необхоимо сделать самостоятельно, используя строительный нож и специальную тёрку (рубанок):

При обшивке перегородки двумя слоями гипсокартона листы второго ряда смещают по горизонтали на шаг стоек, а по вертикали не менее, чем на 400 мм, также аналогичное смещение листов делают при монтаже первого ряда гипсокартона, но с обратной стороны конструкции.

Схема расположения листов гипсокартона при двухслойной обшивке перегородки

При устройстве перегородки высотой 3,0 м и менее, как правило, горизонтальные стыки листов отсутствуют.

Для создания зазора у пола листы опирают на временную прокладку толщиной 10 мм и закрепляют с помощью саморезов.

За счёт обрезки верхней кромки получают зазор у потолка (шириной 10 мм). Оба зазора помогают уберечь конструкцию от преждевременного разрушения.

Важно следить за тем, чтобы скошенные края монтируемых листов располагались по центру стоек, более короткие кромки — по оси поперечин, а швы обшивки не сходились на углах дверной коробки. При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

• Расстояние между саморезами не должно превышать 250 мм (но при двухслойной обшивке для первого ряда данное значение допускается увеличивать до 750 мм);
• Саморез должен вкручиваться в профиль под прямым углом;
• Шляпка самореза должна утапливаться в лист ГКЛ на 1 мм и не разрывать картон;
• Тело самореза должно входить в металлоконструкцию не менее, чем на 10 мм;
• Смещение саморезов по вертикали на смежных листах должно быть не менее 10 мм;
• При монтаже саморезов от продольной кромки листа необходимо отступать не менее 15 мм, а от торцевой — 10 мм.

На фото выше показано, что расстояние между саморезами должно быть не более 250 мм, а смещение саморезов на смежных листах не менее 10 мм

Слева — правильное положение самореза в листе гипсокартона, справа — неправильное положение самореза: а) саморез закручен под углом б) саморез посажен слишком глубоко в) саморез посажен недостаточно глубоко

Фаски листов стыкуются по центру стоек, а короткие края панелей — по оси перемычек. Если стыки последних будут совпадать, то продольная линия крестообразного шва станет источником образования трещин. И никакая, даже самая качественная отделка, здесь не поможет. Поэтому их стыкуют с разбежкой (со сдвижкой) швов не менее 40 см.

Чтобы разрезать лист гипсокартона, его необходимо уложить на ровную поверхность и с помощью карандаша сделать разметку. Строительный нож со сменными лезвиями используют для надреза верхнего слоя картона. Затем лист необходимо перевернуть аккуратно надломить по линии реза. Затем прорезается картон со второй стороны листа (фото ниже):

Сразу после обшивки каркаса с одной из сторон можно приступать к сверлению отверстий (Ø35 мм) в стойках профиля. Они пригодятся тем, кто прокладывает внутри стены электрические кабеля. Чтобы острые края прорезей не повредили оплётку, их загибают, а саму проводку прокладывают в гофре.

Также на рынке строительных материалов имеется профиль с готовыми отверстиями для прокладки коммуникаций.

Отверстия под розетки и выключатели прорезают с помощью круглых коронок. Более подробно об этом можно почитать здесь.

Как смонтировать каркас потолка под гипсокартон

Этот вид обрешетки является выходом для тех, кто не имеет опыта, чтобы выполнить монтаж каркаса под гипсокартон на потолок, профессионально. Схема каркаса на потолок под гипсокартон Чтобы каркас был крепким и ровным, нужно правильно нанести разметку на потолок и надежно скрепить профиль просекателем. Разберемся, какие комплектующие нам понадобятся и каково их назначение.Эта конструкция наиболее экономична, так как в ней присутствуют только основные профили, не нужны перемычки и крабы. Пример монтажа поперечного каркаса на потолок Порядок выполнения работ:Вариант конструкции деревянного каркаса для потолка Если кажется, что конструкция недостаточно жесткая, то можно установить деревянные перемычки. Но в этом обычно нет необходимости, так как конструкция получается очень надежной. В видео показан процесс монтажа деревянного каркаса для подвесного потолка. Если принято решение обустроить обрешетку на потолке из древесины, то стоит применить хвойные породы, уровень влажности материала 12%. Каркас из деревянных брусков для подвесного потолка Порядок выполнения монтажа:Второй способ. Монтируется вначале нижний уровень, и только потом к нему присоединяется верхний. Подобную конструкцию выполнить сложнее, но ее надежность на порядок больше, чем у первого варианта.

Сварка нержавеющей стали

1 Необходимые материалы для монтажа каркаса под ГКЛ – металлические изделия в предпочтении

Для сборки обрешеток с прямолинейной геометрией под последующую обшивку листами гипсокартона можно использовать пиломатериалы – деревянные брусья или рейки. Однако изделия из древесины, используемые для этих целей, понемногу уходят в прошлое. Причин несколько:

• недолговечность древесных материалов;
• сложности с подбором изделий правильной геометрической формы;
• деформация элементов несущей конструкции из древесины под влиянием изменений влажности и температуры;
• сложности при попытке создать конструкцию неправильных геометрических форм (арки, элементы многоуровневого потолка и дизайнерских зонирующих перегородок).

Для создания каркаса под гипсокартон чаще всего используют металлические профили

Сейчас для создания несущих конструкций, обшиваемых ГКЛ, предпочитают использовать профили – металлические оцинкованные изделия, что выпускаются специально для этих целей. Профили в торце имеют П-образную форму, причем вершок буквы называется спинкой, а ее «ножки» — полками. Размеры полок и спинки различаются в зависимости от предназначения оцинкованных изделий. Различают четыре основных разновидности профилей:

• направляющий потолочный (UD), имеющий торцевые размеры 28х27 мм;
• несущий потолочный (CD), размеры в торце – спинка 60 мм, полки по 27 мм;
• направляющий перегородочный (UW), полки по 40 мм, спинка 50-100 мм;
• несущий перегородочный – спинка варьирует в тех же пределах, что у предыдущего изделия (от этого размера зависит толщина перегородки), полки по 50 мм.

Сборка большинства типов каркасов основывается на использовании перечисленных изделий. Вспомогательными приспособлениями являются регулируемые и прямые подвесы, крепящие несущие профили к капитальным конструкциям, и одноуровневые соединители (крабы). Фиксация металлических изделий между собой при монтаже профиля для гипсокартона осуществляется небольшого размера (9 мм) саморезами по металлу, которые могут быть оцинкованными (белые) или фосфатированными (черные). Подвесы, удерживающие несущий профиль, крепятся к капитальным конструкциям дюбелями или саморезами (зависит от структуры материала).

Монтаж перегородочных конструкций

Несмотря на простоту работу с гипсокартоном, монтаж каркаса и обшивка его листами имеет ряд особенностей и нюансов. Только соблюдая их можно получить качественную и долговечную конструкцию. Для этого следует внимательно ознакомиться с пошаговой инструкцией установки перегородки из гипсокартона.

Инструменты и расходные материалы

Для работы понадобится набор следующих инструментов и материалов.

1. Шуруповёрт или дрель с насадкой-отвёрткой.
2. Перфоратор.
3. Шлифмашинка с отрезным кругом или ножницы по металлу.
4. Острый нож.
5. Ножовка по гипсокартону.
6. Сетчатый рубанок.
7. Рулетка.
8. Карандаш.
9. Строительный или лазерный уровень.
10. Пассатижи.
11. Саморезы по металлу.
12. Пресс-шайбы (так называемые «клопы») для соединения профилей между собой.
13. Комплект каркасных профилей.
14. Листы ГКЛ.

Подготовительные работы

Перед тем как сделать перегородку из гипсокартона, следует произвести ряд подготовительных работ. Прежде всего, следует составить план-проект будущей стеновой конструкции. Затем, в соответствии с чертежами производится разметка внутреннего помещения.

На полу, стенах и потолке отмечаются линии, вдоль которых лягут направляющие профили, а также обозначается месторасположение дверного проёма. Для проецирования нижней разметки на потолок применяется строительный отвес или лазерный уровень с функцией вертикальной настройки.

Установка каркаса

Следующим шагом на несущие основания устанавливаются направляющие профили. Начинать монтаж следует с пола, прикрепляя профили плите перекрытий или черновому полу при помощи перфоратора и дюбель-гвоздей. Далее каркас устанавливается на стены помещения точно таким же образом, а после этого – на потолок.

Сверлить отверстия под дюбели нужно перфоратором прямо сквозь металлический профиль, приложенный к линии разметки. Шаг между соседними дюбелями не должен превышать 25 – 30 см. После этого направляющая убирается, а в полученное отверстие забивается пластиковый дюбель. Последним шагом совмещается отверстие в направляющей с забитым дюбелем, а металлоконструкция фиксируется при помощи самореза.

После установки направляющих можно приступать к оформлению дверного проёма. Это делается с помощью того же направляющего профиля, внутрь которого помещаются деревянные бруски: они будут служить несущей основой при установке дверных петель и навешивание дверного полотна.

Когда все работы с направляющими закончены, приступают к монтажу стоек. Они вставляются в направляющие и закрепляются при помощи пресс-шайб или заклёпок специальным просекателем. Шаг между отдельными стойками зависит от толщины используемого ГКЛ-листа, а также предполагаемой в процессе эксплуатации нагрузки. Вместе с тем, минимальное расстояние между стоечным профилем не должно превышать ½ ширины листа гипсокартона.

Обшивка каркаса

Когда все работы по монтажу каркасных профилей закончены, можно приступать непосредственно к обшивке простенка листами ГКЛ. Гипс крепится с двух сторон каркасной конструкции, при этом должно соблюдаться шахматное расположение листов. Если высота потолка не значительна, и ГКЛ идут в один ряд, нужно следить, чтобы на один и тот же стоечный профиль не попадали стыки с двух сторон сразу.

При обшивке стен значительной высоты, приходится применять доборные элементы ГКЛ в виде отрезков. Располагаться эти отрезки также должны в шахматном порядке: если одна вставка расположена внизу, то соседняя должна находиться вверху.

Для крепежа используются саморезы, длина которых должна быть, как минимум в 3 раза больше толщины гипсокартона, чтобы 2/3 его длины находилось в каркасе. Толщина перегородок из гипсокартона зависит от конструкции перегородки. Если имеется необходимость создать звукоизоляционную защиту, листы ГКЛ с разных сторон крепятся к изолированным друг от друга стойкам.

Монтаж двухсторонней перегородки из гипса представлен на видео:

Используя данную инструкцию по монтажу перегородок из гипсокартона, каждый владелец квартиры или дома может самостоятельно зонировать пространство с минимальными затратами сил, времени и финансов. На видео показаны основные этапы создания межкомнатных перегородок из гипсокартонных листов

Особенности обшивки стен гипсокартоном с профилем

Работа с гипсокартоном несложна, материал состоит из гипса, который с двух сторон защищен картоном, позволяющий материалу иметь форму листов. Гипсокартонные листы стоят не дорого, и очень легко из них можно получать необходимые формы, в намоченном виде они гнуться, что позволяет создать из них необычный декор, разрезать их на нужные размеры просто с помощью обычного ножа.

Существуют два вида, чтобы провести монтаж ГКЛ на стену:

• каркасный метод с использованием профилей;
• бескаркасный метод, крепление полотен напрямую на поверхность.

Кроме того нужно отметить, что для данной технологии не нужно выравнивать поверхность, листы закладываются так, что изъяны стены станут не видны, и дальнейшая отделка будет проходить по ровной поверхности.

С помощью каркасной методики создаются различные конструкции, арочные проемы, перегородки, ниши и другие. Минусом является то, что каркас забирает часть площади, и также устанавливать его следует по правилам, нарушение может сильно повредить полученную поверхность, которая тогда прослужит намного меньше времени. Но выполнить монтаж гипсокартонных стен своими руками возможно, главное действовать пошагово. Все этапы работы будут описаны ниже.

С помощью каркасной методики создаются различные конструкции, арочные проемы, перегородки, ниши и другие.

Необходимые инструменты

Устанавливать каркас под гипсокартон из металлопрофиля необходимо с использованием специальных инструментов. Для проделывания отверстий, в которых будут дюбеля, понадобится перфоратор со сверлом в 6 миллиметров. Рулетка позволит отмерять необходимое количество материала. Для завинчивания саморезов во время обшивки обрешётки понадобится шуруповёрт. Чтобы ровно вертикально устанавливать элементы, потребуются отвес и пузырьковый уровень. Никак не обойтись без ножниц по металлу или болгарки со специальным диском. Вид инструмента зависит от опытности установщика.

Некоторые инструменты можно заменить другими. Например, лазерный нивелир уместен в качестве альтернативы отвесу и строительному уровню. Он довольно удобен в использовании и даёт более точный результат.

При работе не стоит забывать о технике безопасности. Во время нарезания профиля обязательно нужно надевать очки и помнить, что нельзя работать с инструментом на весу.

Разметка помещения

Каркас требует правильной разметки стен. Если этого не сделать, то конструкция будет кривой. Перечень инструментов для работы:

• обработанный мелом шнур, такой продают в строительных магазинах;
• рулетка
• карандаш;
• гидроуровень;
• уровень.

Если мастер не уверен в ровности потолка, то использует гидроуровень, чтобы найти нулевую точку. В углу комнаты от пола делает отметку 100 см. Прикладывает к ней одну сторону инструмента, а вторую устанавливает на противоположном углу, когда вода выровняется, карандашом на ее уровне чертит короткую линию. Процедуру проделывает со всеми сторонами помещения.

От потолка вниз по стене отмеряют не более 10 см. Ставят отметку, от которой замеряют высоту до нижней черты. Полученный размер переносится на все углы комнаты. Это идеальный способ добиться единой плоскости. В работу желательно подключить помощника.

На уровне двух отметин сильно натягивают шнур, берут рукой за материал ближе к середине, оттягивают его от поверхности и отпускают. Вследствие этого останется ровный отпечаток, который послужит маяком для установки стартовых профилей. Подобные манипуляции проделываются по всему периметру комнаты.

Для получения качественного каркаса для гипсокартона следует чётко следовать инструкции

Можно воспользоваться другими способами: вниз от потолка отступить 10 см и отметить это место карандашом, приставить на уровне черты длинный уровень и отрегулировать его, потом поверх него прочертить линию, на край которой снова ставят инструмент и проводят аналогичную работу. И так делают, пока не разметят весь периметр помещения.

Укладка ламината: варианты

Советы от профи

Мы выяснили, что для разных этапов работ понадобятся разные типы саморезов. В стандартный бюджетный комплект крепежа для монтажа гипсокартонной конструкции войдут:

• дюбель-гвозди 6 × 40 мм для крепления направляющих;
• саморезы-клопы с острым концом без сверла для профиля;
• саморезы для ГКЛ по металлу.

Mr. Build рекомендует другой набор, который используют опытные мастера. Он обойдется несколько дороже, но зато сделает конструкцию более надежной и облегчит крепление ГКЛ.

• Саморезы с прессшайбой (МЦП) 41 мм длиной + дюбели 6 × 40 или 6 × 37 мм для направляющих.
• Шурупы МЦП длиной 13–15 мм для скрепления профилей между собой.
• Саморезы для монтажа гипсокартона 25 или 35 мм.

Пошаговые уроки по работе с гипсокартоном

Урок 01. Что такое гипсокартон? Типы, размеры и толщина листов, плюсы и минусы использованияУрок 02. Разметка стен под гипсокартонУрок 03. Как крепить профиль для гипсокартона к стене (каркас)Урок 04. Чем резать гипсокартон в домашних условияхУрок 05. Как крепить гипсокартон к стене (металлическому каркасу)Урок 06. Как шпаклевать гипсокартон своими рукамиУрок 07. Как клеить гипсокартон на стенуУрок 08. Откосы из гипсокартона своими руками на окнаУрок 09. Разметка потолка под гипсокартонУрок 10. Как сделать каркас для гипсокартона на потолкеУрок 11. Как удлинить (нарастить) профиль для гипсокартона

Монтаж стоечного профиля (ПС)

Стойки изготавливают из ПС-профиля длиной 3000 или 4000 мм. Благодаря ребристой поверхности и загнутым кромкам он обладает большей жёсткостью на изгиб. Его ширина в конструкции перегородки зависит от высоты ремонтируемого помещения, веса настенных предметов и плит ГКЛ.

В кухнях, коридорах и прихожих (в помещениях с высокой проходимостью) устанавливается более крепкий профиль шириною 75 или 100 мм. Пара таких стоек (ПС-100) может выдержать дверь массой до 30 кг. При установке более массивных конструкций используют профиль UA — усиленный вариант стоечного профиля с утолщённой стенкой. При монтаже UA-профиля максимальная допустимая масса дверного полотна увеличивается до 70 кг.

Вертикальные стойки закрепляются по краям направляющего профиля. Их обрезают так, чтобы между верхушками опор и потолочным профилем образовался демпферный зазор в 10 мм, рассчитанный на усадку здания.

Будьте готовы к тому, что в местах реза профиль может погнуться. В случае деформаций опорных стоек возьмите в руки плоскогубцы и подровняйте их края.

После кройки каждая из стоек прикрепляется к нижнему профилю, а затем, как опора на шарнире, заправляется своим свободным концом в верхнюю направляющую, выравнивается по вертикали и прикручивается к ПН-профилю с помощью саморезов.

Аналогичным образом устанавливают рядовые стойки и стойки, формирующие основание дверного проёма. Разница в их монтаже заключается в следующем: первые, как правило, подчиняются стандартному шагу в 400 или 600 мм (т. к. ширина листа гипсокартона — 1200 мм), а вторые устанавливаются непосредственно по месту и привязываются к ширине дверного проёма.

Разметку осей рядовых стоек начинают от края стены. От него до центра первой стойки (при их выверке и монтаже хвостик рулетки можно зацепить за край направляющего профиля) и центральных осей других опор откладывают по 600 мм. При обрезанной фаске крайнего листа расстояние до первой стойки уменьшается до 550 мм.

В случае увеличенной нагрузки на каркас (при облицовке стены кафелем, навешивании на неё тяжёлых шкафов, бойлеров, радиаторов отопления) расстояние между стойками уменьшается до 400 мм, оставаясь кратным 1200 мм.

При вышеуказанных шагах стоек каркаса листы гипсокартона стыкуются на середине профиля.

Варианты обшивки стен гипсокартоном

Существует два основных способа отделки стен гкл: на каркас и безкаркасный. Кроме того, можно использовать несколько вариантов установки каркаса с помощью различных профилей. Каждый из вариантов имеет ряд преимуществ и ограничений в применении. Поэтому для начала стоит провести анализ особенностей каждой конструкции и выбрать наиболее подходящий вариант для конкретного помещения.

Существует три основных способа монтажа гипсокартона на стену:

• на металлические профили;
• на деревянный каркас;
• с помощью клея.

В качестве материала каркаса чаще всего выбирают металл. Дерево менее долговечно, «боится» влаги и лучше подходит для обшивки деревянных стен. Например, в дачных домах. Поэтому для стандартных городских квартир рекомендуют применять либо металлический каркас, либо клей.

Сравнительная характеристика методов  обшивки с точки зрения основных потребительских характеристик приведена в таблице 1.

Таблица 1 – Достоинства и недостатки различных вариантов обшивки стен.

Характеристика	Каркасный метод	Монтаж на клей
Трудоемкость работ	—	+
Возможность установки на неровную поверхность	+	—
Стоимость	—	+
Возможность установки шумоизоляции	+	—
Объем занимаемого пространства	—	+
Надежность и прочность	+	—

Исходя из таблицы видно, что монтаж гипсокартона на стены своими руками легче и дешевле сделать без каркаса. Но при значительной кривизне перекрытия или большом количестве дефектов такой способ не подойдет. Кроме того, приклеенные листы нельзя декорировать плиткой и устанавливать под них звукоизоляцию.

В результате можно сделать следующий вывод: сложно сказать, какой способ лучше. Выбор будет зависеть от площади помещения и условий эксплуатации будущей конструкции. В любом случае для создания качественной отделки стен придется изрядно попотеть и потратить немало времени.

Выбор инструмента и комплектующих

Для монтажа листов гипсокартона на стены без каркаса понадобится следующий перечень материалов и инструмента:

• гипсокартон;
• профиль стартовый;
• профиль направляющий;
• подвес прямой;
• удлинитель профилей;
• дюбели;
• саморезы;
• соединители;
• материалы для финишной отделки (лента, грунтовка, шпаклевка);
• нож (для разрезания гкл);
• ножницы по металлу;
• перфоратор;
• рулетка и карандаш;
• шуруповерт (желательно);
• лазерный уровень.

Для безкаркасного способа список будет на порядок короче:

• гкл;
• лента для швов;
• шпаклевка;
• финишная шаклевка;
• грунтовка;
• клей «Перлфикс»;
• инструмент для нарезки листов и проведения замеров.

После того, как все необходимые комплектующие приобретены можно приступать к установке. Далее приведена инструкция по монтажу гипсокартона на стены различными способами.

Каркас под и над окном

Теперь над окном делаем перемычку из CD. Делаем Т-образное соединение с двух сторон перемычки. Выставляем по горизонту, помним, что нижний край перемычки – это опора для откоса. Прикручиваем перемычку блохами 9,5 мм. Делаем стойку от перемычки до потолка. Внизу Т-образное соединение, вверху просто входит в UD. Прикручиваем 9,5 мм блохами.

Расположение соединений в каркасе

Кружочками обозначены Т-образные соединения, квадратами – крестообразные соединения, на крабах (подробнее в пункте: Соединения профилей для гипсокартона ).

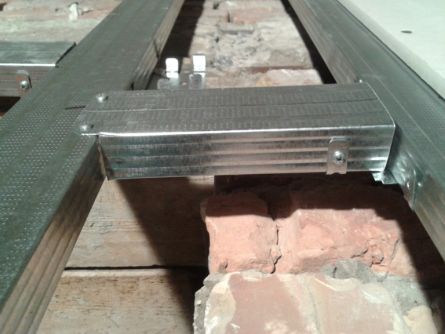

Узел: перемычка для стойки на краю проема

Если стойка по проему становится так, что не имеет опоры, то добавляем перемычки через 500-600 мм и закрепляем перемычки на П-шках.

Вид сверху: если стойка на краю проема не имеет опоры

Когда все стойки прикручены, и выставлены согласно разметке, скручиваем стойки к UD, чтобы они не смещались. Когда лист закроет стойки, их не будет видно, и чтобы не тратить время на высчитывание и вспоминание, выносим линии расположения стоек на пол и потолок.

Фиксируем стойки и помечаем на полу и потолке их расположение

ПНП (UD) – профиль направляющий потолочный
