Правила крепления мауэрлата на газобетон без армопояса

Тонкости сооружения армопояса на газобетонных стенах

Для обустройства функционального сейсмпояса при строительстве дома из газобетона стоит обратить внимание на ряд моментов.

Армирование

   Армопояс выполняется из прутьев толщиной в 10-12 мм с выраженной ребристой поверхностью. Так бетон лучше сцепится с поверхностью арматуры и меньше деформируется при нагрузках. Отдельные прутья соединяются в каркас вязальной проволокой с шагом около 0,5 м. Если предполагается сильная нагрузка на стены, рекомендуется усилить конструкцию поперечными прутьями. Сварка не применяется, т.к. перегрев негативно сказывается на характеристиках металла.

Важно! Из-за значительного веса каркас вяжется непосредственно в опалубке, блоке или между доборными блоками после застывания клея.

Прутья должны располагаться в толще бетона армопояса на несколько сантиметров вглубь от поверхности, иначе будут подвержены ржавчине и потеряют в прочности. Снизу каркас приподнимается на кусках кирпича, камнях, плитках. Высота проверяется по уровню.

Заливка

Так как сделать армопояс по газобетону нужно монолитным, рекомендуется залить его за один прием. Если такой вариант невозможен – используются отсечки. Чтобы упрочнить место соединения рекомендуется сделать швы по диагонали. Перед заливкой новой порции бетона шов обильно смачивается водой.

Важно! Арматурный каркас не должен прерываться. Стоит потратить время и закрепить отсечки между готовыми прутьями, иначе сейсмопояс не сможет равномерно распределить нагрузки, а в месте швов на стенах образуются трещины.. После заливки бетон уплотняется вибромолотом

Лишний воздух можно выпустить, покалывая свежий бетон прутом в нескольких местах. Затем поверхность выравнивается. Для заливки армопояса используется бетон М-200 и выше. Чтобы изготовить смесь самостоятельно, нужно соединить 1 часть цемента, 2 части песка и 3,5 части щебня. Получится бетон М-250. Для максимально прочной строительной смеси нужно по 1 части цемента и песка соединить с 2,5 части щебня.

После заливки бетон уплотняется вибромолотом. Лишний воздух можно выпустить, покалывая свежий бетон прутом в нескольких местах. Затем поверхность выравнивается. Для заливки армопояса используется бетон М-200 и выше. Чтобы изготовить смесь самостоятельно, нужно соединить 1 часть цемента, 2 части песка и 3,5 части щебня. Получится бетон М-250. Для максимально прочной строительной смеси нужно по 1 части цемента и песка соединить с 2,5 части щебня.

Наглядно можете ознакомиться с технологией в видео

Изготовление армопояса

Теперь рассмотрим более подробно как сделать крепление мауэрлата к газобетону с армирующим поясом:

Делаем опалубку. Самый доступный вариант — использование недорогого, третьесортного пиломатериала, скрепленного бруском. Их устанавливают вдоль стен при помощи дюбелей или любого другого крепежа. После применения опалубку легко снять и при необходимости использовать вторично. Чтобы в щели между досок не протекал бетон внутреннюю часть оббивают плотным полиэтиленом.
Еще один вариант опалубки изготавливается из фанеры толщиной 10 мм и крепится к стене. Внутри, вдоль бортов, укладывается слой утеплителя. Для его крепления используют герметик или клей. После высыхания связующего теплоизоляционного материала и фанеры можно заливать бетон.
Самый простой, но наиболее дорогой вариант опалубки — использование готового изделия из пенополистирола. Этот способ совмещает в себе каркас под бетон с утеплителем. При монтаже нижний край опалубки обрабатывают водостойким герметиком и устанавливают в проектное положение. Данный вариант рекомендуется использовать только в тех случаях, когда утепляется вся крыша.
Теперь можно приступить к созданию армированию. Вначале устанавливают прутья внутри на расстоянии 15—120 мм от краев опалубки и основания. Для этого применяются специальные «фиксаторы-звездочки». Их закрепляют на арматуре с шагом в 500—750 мм.
Между собой арматуры скручиваются более тонкой проволокой. Создается каркас, повторяющий форму опалубки. Так как не всегда длина прута соответствует длине стены необходимо совмещать две арматуры. Нахлесты скручиваются проволокой.
Теперь разберемся как установить шпильки под мауэрлата. Тут используют закладные элементы Г-образной формы. Загиб укладывается вниз, а сама шпилька прикручивается к перемычкам арматурного каркаса. Шага между шпильками должен соответствовать шагу стропильных балок

Важно выдержать вертикальность элементов и заложить их на одной оси. Рассчитайте высоту шпилек так, чтобы они возвышались над армирующим поясом на конкретную высоту: толщина мауэрлата плюс дополнительные 50—80 мм.
Теперь можно залить опалубку и при помощи правила выровнять верхнюю поверхность армопояса.

О креплении мауэрлата к стенам

Если стоит задача прикрепить мауэрлат к стене, возведенной из кирпича, бетонных блоков, камня и прочих прочных материалов, то способов соединения не так много, но несколько все же есть. Они достаточно надежны, проверены временем, поэтому их без проблем применяют на практике.

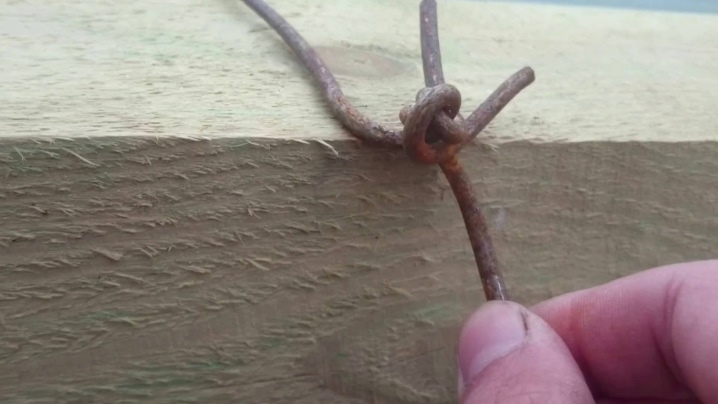

Крепление мауэрлата к стене проволокойИсточник sevparitet.ru

К примеру, один из самых распространенных, когда в кирпичную или блочную кладку закладывают скрученную в два или три слоя катанку диаметром 4-6 мм. Этот скрученный стальной жгут укладывают поверх уложенного мауэрлата, где закручивают, притягивая брус к торцу стены. Такое крепление на самом деле надежное. Тем более, такие скрутки устанавливают через каждые 1-1,5 м. А лучше, если они будут совпадать с шагом установки стропильных ног.

Необходимо отметить, что именно этот вариант некоторые мастера рекомендуют использовать в процессе крепления мауэрлата к стене из газосиликатных блоков. Для этого проволочную скрутку надо уложить на уровне блоков, которые располагаются ниже верхнего торца стены на три-четыре ряда. Под деревянные брусы обязательно укладывается гидроизоляционный слой, к примеру, рубероид, сложенный в два слоя. Затяжку крепежного элемента проводят с помощью ломика

Здесь важно не перекрутить, чтобы не создать большую точечную нагрузку на газоблок, через который проведена проволочная конструкция

Трещина на газоблоке от точечной нагрузкиИсточник skb21.ru

Но тут встает другой вопрос – а не разрежет ли на самом деле просунутая проволока газосиликатный блок. Ведь ветровые нагрузки, действующие на кровлю, раскачивают мауэрлат, который действует на крепежное изделие, то есть на скрутку. Скорее всего, так и будет. Поэтому этот вариант можно отнести к категории предполагаемых или возможных. Во всяком случае, нет конкретного подтверждения, что таким способом можно провести соединение крыши и стены из блоков, имеется в виду газосиликатных.

Крепление анкерами

Металлический анкер – надежный крепежный элемент, с помощью которого можно гарантировать очень прочное соединение. Но здесь, как и в предыдущем случае, если разговор идет о стенах из кирпича, блоков или камня. К сожалению, надо отметить, что нагрузка на стены даже от мауэрлата большие. Это не мебельный шкафчик или телевизор, которые весят немного. Анкера с такими нагрузками справиться без проблем.

Кровельная конструкция – это огромная нагрузка, которая разрушающе действует на стеновые материалы с низкой несущей способностью. Но все же мастера этот вариант крепления используют, но с одной оговоркой – длина крепежной детали, в данном случае анкера, должна быть в пределах 300-500 мм. Стоит такой крепеж недешево, но именно с его помощью можно дать хотя бы какие-то гарантии на качество конечного результата.

Крепление мауэрлата к стене из газоблоков металлическими анкерамиИсточник obustroeno.com

Процесс монтажа мауэрлата проводят в следующей последовательности:

• на торец стены укладывают гидроизоляционный материал;

• поверх укладывают брус, как элемент мауэрлата, который выравнивают по вертикальной поверхности стены;

• через определенное расстояние, равное шагу установки стропильных ног, высверливают отверстие;

• загоняют туда анкер, головку которого закручивают до упора.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные здания, а также сооружения из бруса. Ввиду того что как каркасные, так и древесные дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения коробки здания и крыши есть вероятность появления значительного напряжения, вызывающего повреждение конструкции стен и стропил. Для создания жесткого сопряжения необходимы опорные бруски с длиной в пределах 1 метра, закрепляемые на стропильных ногах, гвозди и стальные уголки. Стропильная балка с брусом должна упираться в конструкцию мауэрлата в соответствии с линией давления. Это позволяет предотвратить перпендикулярные смещения. Уголки и гвозди устраняют поперечное смещение, при этом последние должны вбиваться под углом с обеих сторон, так, чтобы они пересекались в брусе. Через балку вбивается третий гвоздь, который должен иметь вертикальное направление.

Подбор материала и расчет параметров

Для изготовления мауэрлата применяется брус сечением:

• 100х100 мм;
• 100х150 мм;
• 150х150 мм.

Встречается применение доски сечением 50х150 мм. Однако, для стены из газобетона без армирующего пояса такой вариант желательно избегать. Доска, положенная плашмя, не обладает достаточной жесткостью, чтобы воспринять и распределить точечные вертикальные нагрузки от стропильных ног на стену.

Для создания цельной конструкции, способной выдержать передаваемую стропилами нагрузку, края брусьев последовательно соединяют при помощи прямого замка. Брусья мауэрлата укрепляют ближе к внутренней части стены с таким расчетом, чтобы расстояние до наружного края оставалось не менее 50 мм.

Верх мауэрлата должен располагаться на расстоянии от 300 до 500 мм от верха потолочного перекрытия. Такой зазор обеспечивает достаточные условия для вентиляции подкрышного пространства и не затрудняет доступ для периодического осмотра и ремонта мауэрлата и нижней части стропильных ног.

Прочность и надежность соединения крыши и стен во многом зависит от правильности выбора конструкции, способа крепления к стенам и точности расчета размеров мауэрлата.

Рассмотрим основные факторы, влияющие на выбор сечения мауэрлата:

• форма и площадь покрываемого крышей здания;
• тип конструкции кровли (стропила висячие или наслонные, величина шага и угол наклона стропильных ног);
• материал и вес стропильной системы и кровельного покрытия;
• наличие либо отсутствие мансардного этажа в доме;
• расчетная снеговая и ветровая нагрузка крыши, определяемая климатическими условиями региона.

При выборе конструкции и сечения мауэрлата следует учесть, что стена из газобетона слабо противостоит горизонтальным нагрузкам (распору). Наличие либо отсутствие распорных усилий на нижних концах стропильных ног определяется конструкцией стропильной системы.

К безраспорным можно отнести конструкции:

• висячие стропила с использованием затяжек;
• наслонные стропила с верхним свободно вращающимся закреплением, и нижним свободно вращающимся и подвижным в направлении оси балки закреплением.

Стропильные системы, создающие в стенах горизонтальные нагрузки (распор):

• висячие стропила без затяжек;
• наслонные стропила с жестким закреплением опор.

Горизонтальные усилия, передаваемые на стену распорными конструкциями стропильных систем, должны восприниматься армирующим поясом. Попытки компенсировать эти усилия только за счет увеличения сечения бруса мауэрлата являются строительной ошибкой и приводят к негативным результатам.

Объем и масса бруса для изготовления мауэрлата рассчитывается по формулам:

• (Объем мауэрлата) = (Сечение бруса) х (Периметр дома);
• (Масса бруса) = (Объем мауэрлата) х (Плотность древесины).

Методы кладки газобетона без армопояса

Перед тем как крепить мауэрлат к стенам, необходимо выбрать средство для создания гидробарьера между газобетоном и распределителем нагрузок. Для этих целей подходит рубероид, полиэтиленовая пленка или другие современные дорогостоящие средства. Это мероприятия обязательное, в противном случае из-за разности материалов под влиянием перепада температур между стенами и мауэрлатом начнет собираться конденсат, который будет разрушать и бетонную основу и деревянный или металлический стабилизирующий элемент.

Кладка на анкеры и дюбели

Для размещения металлического каркаса применяются U-подобные блоки, которые формируют желоб.

Крепление мауэрлата к газобетону таким способом предусматривает создание особой версии армопояса. Для этого используются U-подобные блоки из железобетона, из которых укладывают верхний ряд стен. Таким образом формируется углубление в виде желоба, в который помещается металлические элементы металлокаркаса. Далее из проволоки изготавливаются анкеры, которые аккуратно и ровно монтируются перпендикулярно плоскости переходника из дерева или металла. Контролируется размещение крепежей при помощи бечевки.

Потом выполняется заливка армирующего пояса раствором бетона. Операцию следует выполнить за один заход. Выставлять можно анкеры в любом количестве, но оно должно быть не меньшим числу стропил. При этом элементы кровли не должны прикрывать крепежи, поэтому перед установкой конструкции метят место закрепления анкеров. После того как бетонный раствор созрел, а крепеж прочно зафиксирован, крепится мауэрлат. В балке заранее готовят отверстия под дюбели, для этого деревянную конструкцию укладывают на анкеры и стучат тяжелым предметом. В полученных таким образом вмятинах сверлят дыры. Монтаж выполняют гайками с шайбами.

Когда крыша строится для небольшого сооружения, масса кровельного материала незначительная, то можно использовать в качестве крепежа дюбеля. Эти элементы выполнены из стали и имеют вид болта с квадратным основанием, ширина которого 50 мм. При укладке газобетона в нем фиксируются крепежи с накрученными гайками. Далее выполняется работа по алгоритму для анкеров. Можно использовать вариант с созданием армирующего слоя и с бетонированием.

На проволоку

Зафиксированная в стене проволока может служить фиксатором для переходника между стенами и крышей.

Когда выкладываются последние 2—3 уровня из газобетонных блоков, монтируется между материалом металлическая проволока. Она должна надежно закрепиться в стене, а ее длины должно хватать для фиксирования переходника между стенами и крышей. В мауэрлате делаются отверстия, через которые он монтируется к несущей конструкции. В этом варианте не используется армирующий пояс.

На химические анкеры

Технологичный способ монтажа мауэрлата. Для этих целей покупают специальное средство глубокого проникновения в капсульной расфасовке. Вещество прочно монтирует деревянный брус к бетонной основе

Реагент не разрушает и не деформирует внутреннюю структуру монолитного материала, что важно для крайних стенных элементов. Химические анкеры — клеящая смесь, которая состоит из синтетических составных

Раствор надежно закрепляет конструкцию для монтажа кровли сооружения.

Заливка бетона

После установки арматурного каркаса и других необходимых элементов выполняется заливка армопояса. Используется бетон марки не ниже М200. Заливка осуществляется в один этап, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Снимать опалубку разрешается через несколько дней, чтобы хорошо схватился бетон. Но проектную прочность он набирает только через месяц.

Видео описание

Процесс устройства армопояса на стене из газобетонных блоков подробно описан в следующем видео:

Советы для создания армопояса

Чтобы создать прочный и жёсткий армопояс, который подойдёт под установку мауэрлата, нужно придерживаться следующих советов:

• Если невозможно выполнить заливку бетона в один этап, разные участки дополнительно укрепляют арматурой. Это происходит при помощи выпусков стальных стержней.
• Чтобы предупредить появление внутри балки пустот, залитую строительную смесь дополнительно уплотняют.
• В жаркую погоду свежезалитый армопояс необходимо постоянно поливать водой. Чтобы предупредить чрезмерное испарение влаги, поверхность бетона можно укрыть полиэтиленовой плёнкой.

Установка мауэрлата на газобетонные блоки без армирования

Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).

Видео описание

Целесообразность использования армопояса или его отсутствия описывается в следующем видео:

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
4. Крепёжный элемент забивают до упора шайбы под гайкой.
5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Видео описание

Другой вариант закрепления мауэрлата к ограждающим конструкциям из газобетона описан в следующем видео:

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

• Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
• С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.

Сравнение обычного металлического и химического анкераИсточник ack-nn.ru

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Коротко о главном

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.

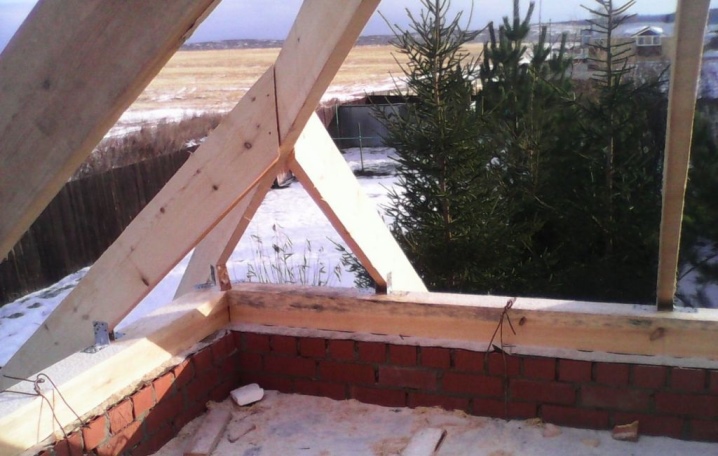

Как крепить проволокой?

Проволочная фиксация используется очень редко. Это крайне старый метод, совершенно не оправдывающий себя в современных условиях. К нему прибегают только в очень сложных, практически безвыходных ситуациях. Для прикрепления к кладке и другим опорным конструкциям используется катанка сечением 5-6 мм. Проволоку полагается замуровать в фасадных стенах. Ее крепят минимум за 3 ряда до завершения кирпичной или блочной кладки.

Длина подбирается самостоятельно. Ориентируются на такую, что позволит завернуть свободные края на брусе. Избыточное количество не нужно — все равно его придется отрезать. Отрицательные стороны проволочного крепления:

• невозможность точной регулировки стягивающего усилия;

• деформация дерева;

• растягивание даже самого крепкого узла (что ослабляет постепенно крепление);

• плохой внешний вид;

• вероятность появления ржавых пятен даже на поверхности штукатурки.

Проволочное соединение подходит и для двускатной крыши. Обязательно следят при этом, чтобы концов хватало для надежного крепления по всему объему конструкции. Оставшиеся края часто приходится прятать в междурядьях строительных элементов. Такой метод позволяет установить брус даже к плитам из железобетона. Сечение проволочных жил должно составлять минимум 3 мм.

Три или даже 4 таких жилы объединяют в сборный пучок. Когда до конца останется 2 ряда, требуется класть пучки с расчетом на достаточное свисание по оба края бруса. Шаг между размещаемой проволокой полагается делать таким же, как и шаг стропил. Узлы фиксации располагают строго в стропильных промежутках.

Общая последовательность такова:

• формирование гидроизоляционного барьера;

• раскладка мауэрлата поверх него, с выравниванием в горизонтальной плоскости;

• растяжка проволоки с использованием лома, что позволяет максимально плотно закрепить конструкцию на стене.

Простота проволочного соединения не позволяет забывать про его слабость. Такое решение едва ли подойдет для местностей с выраженными ветрами. Его использование часто оборачивается нарушением целостности кладок.

Свои особенности имеет присоединение мауэрлатов к керамзитоблокам. Так, его часто производят не просто проволокой, но и подпиливают предварительно сам брус. Между собой ряды досок сколачивают гвоздями

А также обращают внимание на нюансы работы при разном угле наклона. Классический тип подразумевает наклон на 40 градусов

При этом дополнительно присутствуют наслонные стропила.

Проволочная скрутка подразумевает близкое расположение бруса к внутреннему краю. Поскольку при таком варианте обязательны закладные детали, нужно готовиться еще на стадии проектирования. Между точками крепления выдерживают дистанцию 25-30 см. Скрутка делается изнутри. Повысить прочность связки помогает использование ломов или автомобильных монтировок для затяжки.

Иногда проволоку вмуровывают заблаговременно. Для нее сверлят отверстия. Закладка проволочной связки в этом варианте, как всегда, идет на 4 или 5 ряды до края кладки. Но концы должны выходить из середины стены. Конструкция продумывается так, чтобы не появлялись помехи для установки стропильных ножек.

Фиксация мауэрлата на ограждающих конструкциях из газобетона

Крепление мауэрлата к газобетону в обязательном порядке должно происходить с использованием армопояса. Железобетонная балка необходима для распределения нагрузок от крыши на нижерасположенные несущие конструкции. Лёгкий ячеистый бетон плохо справляется с точечными воздействиями, возникающими в месте крепления стропил. Это приводит к образованию трещин и постепенному разрушению конструкций.

Последствия отсутствия армопояса в доме из газобетона

Чтобы предупредить подобные негативные явления, следует правильно прикрепить мауэрлат на газобетон. В процессе устройства армопояса придерживаются следующих правил:

• При армировании бетонного пояса закладывают стальные шпильки, оснащённые резьбой.
• К концу фиксирующих элементов приваривают стальные поперечины, чтобы обеспечить их устойчивость.
• Шпильки равномерно размещаются по всей длине деревянного бруса. Их должно быть равно или больше от количества стропил. Рекомендуемый шаг для шпилек – 40-50 см.
• Металлические шпильки должны выступать за армированный пояс на толщину балки плюс 4 см (для затягивания гаек).
• Идеально, когда места крепления балки к монолитному поясу будут находиться между стропил (посередине).

Совет! Перед заливкой бетона резьбу шпилек рекомендуется перемотать малярным скотчем. Это предупредит попадание строительной смеси на её поверхность, что позволит без трудностей закрутить гайку.

Установка шпилек на газобетон

Перед установкой брусьев в проектное положение делают разметку с указанием мест размещения крепёжных элементов. После этого можно приступать к проделыванию отверстий соответствующего диаметра. Когда брус окажется на своём месте, его закрепляют при помощи гаек. Чтобы со временем фиксация элементов не ослабла, дополнительно используют контргайки.

Правильно выполненная фиксация мауэрлата

Чтобы обеспечить надёжное крепление мауэрлата к армопоясу, для устройства конструкции выбирают деревянный брус максимальной длины. При наличии стыков соединение выполняют методом косого прируба с использованием болтов или гвоздей. По углам деревянную балку усиливают металлическими уголками или скобами.

Как наносить шпаклевку на деревянную поверхность?

Обработку древесины шпаклевкой проводят своими руками при условии соблюдения определенных правил:

• При отделки деревянных зданий и
  сооружений рекомендуется, чтобы все смеси были одного производителя, что
  обеспечит их адгезию друг с другом.
• Перед проведением шпаклевки
  подготавливается деревянная поверхность. При наличии выступающих или
  поврежденных частей древесины их удаляют. Если на поверхности есть пыль или
  мусор, то его обдувают. Лучше всего использовать для этого строительный фен. На
  следующем этапе проводится обезжиривание поверхности.
• Шпаклевочные материалы в
  большинстве случаев не впитывают морилку, поэтому последующая обработка будет
  неэффективна.
• Наносится смесь шпателем с
  резиновым наконечником, что обеспечивает ее равномерное распределение.
  Шпаклевка накладывается с запасом, чтобы на поверхности выемки или щели
  образовывался небольшой выступ. При высыхании состава на поверхности не будут
  образовываться неаккуратные впадины.
• Во время проведения финишных работ
  излишки застывшей шпаклевки убираются методом шлифования.
• Выполнять шпаклевание
  рекомендуется быстро, чтобы ограничить длительный контакт готовой смеси с
  воздухом и потерю ее свойств.

Шпаклевка
по дереву – это универсальный материал, который применяется для заделки щелей и
неровностей в древесине и грунтовки поверхностей. Существует большое количество
разновидностей смесей, что позволяет строителю выбрать приемлемый вариант
соответственно поставленным задачам.

Разновидности крепления мауэрлата к газобетону

Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

• легкий;
• прекрасно обрабатывается;
• обладает хорошими теплоизоляционными свойствами;
• блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

Мауэрлат на газобетон без армопояса

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

Крепление стальной проволокой

Наиболее простой вариант крепления.

Последовательность действий:

• за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
• мауэрлат укладывается после завершения кладки стены и набора прочности клея;
• скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

Крепление анкерными болтами

Анкерный болт (механический анкер) состоит:

• из внутреннего стержня с резьбовой частью;
• наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Последовательность действий:

• Брус мауэрлата выкладывается по всему периметру стены.
• По всей длине мауэрлата сверлятся отверстия под анкерные болты. Расстояние между соседними отверстиями не более 1 метра. Необходимо стремиться, чтобы места расположения анкеров обязательно приходились на углы здания и места стыков брусьев.
• Через отверстия в мауэрлате при помощи бура производится сверление кладки стены на длину анкера, но не менее 2 – 3 рядов.
• В отверстие вставляется анкерный болт длиной не менее 500 мм и резьбой М12 или М14.
• Надевается шайба. С усилием накручивается гайка. Пластиковый или металлический дюбель, входящий в конструкцию анкера, разжимается, вдавливается в стенки канала и надежно фиксирует анкерный болт в стене.

Крепление мауэрлата с помощью механических анкеров получило широкое распространение. Ограничивается относительно высокой стоимостью крепежных изделий.

Химический анкер

Этого недостатка лишен так называемый химический анкер. Вместо дюбеля используется синтетический клеевой состав. Он глубоко проникает в поры газобетона. Затвердевая, прочно фиксирует металлический стержень в материале стены.

Последовательность действий:

• сверлится отверстие как для механического анкерного болта, но несколько большего диаметра;
• с помощью сжатого воздуха либо специального ершика из канала отверстия удаляется пыль и крошки материала;
• канал отверстия заполняется клеящим составом;
• в отверстие вставляется резьбовая шпилька М12 – М14 или отрезок арматуры подобного диаметра;
• при температуре окружающей среды 20 градусов Цельсия состав набирает прочность примерно через 20 минут.

К положительным качествам химического анкера можно отнести:

• Прочность крепления значительно выше, чем у анкера с механической фиксацией.
• Отсутствие распирающих напряжений в газобетоне. Допускается выполнение крепления на краю стены.
• Химическая стойкость.
• Можно крепить к влажному материалу, выполнять работы в дождь.
• Продолжительный срок службы (более 50 лет).

Недостатки химического анкера:

• Клеящий состав не выдерживает высоких температур.
• Нельзя производить сварочные работы непосредственно с металлическим стержнем анкера.

Биогазовая установка для предприятия

Когда крупное предприятие, имеющее значительный объем отходов производства, строит биогазовую установку, то сам процесс ничем не отличается от выше перечисленных вариантов (личное и фермерское хозяйства).

Разница лишь в мощности установки, ее геометрических размерах, наличии средств автоматики и защиты. Вариант такой установки, для крупного предприятия, может выглядеть следующим образом:

Как правило, на крупные биогазовых установка, кроме стандартных операций, рассмотренных в выше рассмотренных вариантах комплектации, применяются и дополнительные, это:

1. несколько ступеней очистки газа;
2. подготовка газа перед подачей на переработку;
3. охлаждение перед подачей на газогенератор;
4. прочие системы, в зависимости от конструкции установки и видов используемого сырья.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые должны приниматься во внимание при обустройстве, таким образом можно предотвратить возникновение проблем с эксплуатацией кровли. При отсутствии опыта и соответствующих знаний для создания проекта и последующей установки системы стропил желательно обратиться к профессионалам, гарантирующим получение надежной крыши, которая долгие годы будет оберегать дом от холода и атмосферных осадков

При строительстве не стоит экономить на данном этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

Тот, кто интересовался строительством частного дома или тем более сам возводил такие строения, знает, что такое мауэрлат и насколько важно его правильное крепление для всей конструкции в целом. Для тех же, кто мало знаком пока со строительным делом, поясним, что мауэрлат — это особая деревянная конструкция, предназначение которой — принятие основной нагрузки от крыши и ее равномерное распределение по стенам дома

Именно к нему крепятся ноги стропил, и им обеспечивается конструкционная устойчивость всей крыши.

Схема крепления мауэрлата к газобетону.

Надежное и грамотное крепление мауэрлата к стенам — это ответственная операция, так как от ее точности зависит не только прочность всей крыши, но и ее долговечность. На самом деле мауэрлат может быть даже в виде двутавровой стальной балки или швеллера, если стропила на крыше также представляют собой металлическую систему, но такие случаи, особенно в частном строительстве, крайне редки.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и техники установки. Минимальное сечение деревянного бруса или бревна составляет 10х10 см, но лучше больше. Если в качестве мауэрлата планируется использовать бревно, то его необходимо стесать с одной стороны настолько точно, чтобы оно плотно прилегало к верхней грани стены из газобетона.
