Мансардная крыша: особенности конструкций и планировка

Цветочные стены на кухне

Стропильная система мансардной крыши: разновидности и устройство конструкции

Мансардная крыша: фото, видео, инструкция по возведению, виды мансардной крыши. Благодаря возведению мансардной крыши, возможно ощутимо увеличить полезное пространство малоэтажного частного дома. Однако это весьма трудоемкий процесс, который требует выполнения предварительного расчета, соблюдения определенных правил и техник. Грамотно созданная стропильная система мансардной крыши является залогом создания комфортного, надежного, функционального и долговечного жилого дома.



Мансардная крыша позволяет получить дополнительную уютную и просторную комнату чердачного типа

Отделка

Оригинальные и практичные решения по облицовке деревянного или кирпичного мансардного помещения дают волю фантазии. Дизайн мансарды во многом определяется общим оформительским решением, но иногда используются самые смелые идеи. Облицовка мансардного этажа в первую очередь связана с особенностями готовой конструкции. В связи с этим внутренняя отделка мансарды имеет ряд особенностей.

Обратить внимание необходимо на несколько моментов

1. На внутренний вид мансарды влияет наличие мансардных окон. Они располагаются на скосах крыши. Обычное окно располагают на ровной стене, комната приобретает больше света.
2. Можно придумать необычное оформление мансардных стен, например, в красочных оттенках, контрастирующих с окрасом потолка или пола.
3. Скосы мансардной крыши можно оформить дизайнерским способом, подчеркнув всю необычность конструкции чердачной комнаты.
4. Особая атмосфера мансардного помещения задается нестандартной мебелью (например, неправильной формы). Низенький неравноугольный шкаф прекрасно поместится в узкой и низкой части мансарды.
5. Большую по площади мансарду можно разбить на функциональные зоны.

Подробнее смотрите далее.

Делаем из мансарды спальню

Спальня – наиболее оптимальное решение для подобного помещения. В ней вы отдыхаете, то есть проводите время в горизонтальном положении. Поэтому скатная кровля не станет помехой для комфортного пребывания в комнате.

Осталось довести дизайн мансарды с двускатной крышей до совершенства.

Двуспальную кровать можно поставить к окну изголовьем. Посмотрите на фото. В зависимости от того, как стоит крыша, кровать ставится либо к вертикальной стене, либо к скату крыши.

Лежа в кровати можно любоваться на звезды

Просыпаемся с первыми лучами солнца

Чтобы солнце сквозь окно не слепило глаза, занавесьте его римскими или рулонными шторами (об их выборе мы писали).

• Кровати можно поставить на возвышение, тогда появится место для хранения книг, постельных принадлежностей и прочих вещей.
• По бокам кровати тумбочки.
• Противоположную сторону мансарды отвести под зону красоты: туалетный столик, ширма для переодевания, стойка для одежды, комод или сделать фальшстену с телевизором.
• А если крыша опирается на стену, то в этой части мансарды оборудовать гардеробную линейного типа.

Фальшстена в спальне на мансарде

Площадь мансарды позволила сделать спальню мечты

Если спальня уже есть, то из мансардного помещения можно сделать дополнительную гостевую комнату. Отличие лишь в размещении кроватей – их ставят под скатами вдоль всей крыши.

Гостевая на 4 спальных места

Сюда можно убежать от домашних дел

Спальня вместе с ванной

Этот вариант хорош для продолговатых домов.

Часть комнаты отводится под спальню. Поскольку под кровом только отдыхают и расслабляются, места должно хватить на шкаф-купе, само ложе, туалетный столик, тумбочку.

Во вторую половину нужно будет провести водопроводные и канализационные трубы. А остальное: душевую кабинку или ванну, раковину, унитаз уже подобрать в соответствии с размерами получившейся гигиенической комнаты.

Собственная ванная комната в спальне – это так удобно

Таким же способом можно из мансардного помещения сделать спальню и рабочий кабинет или библиотеку. Только проводить потребуется уже другие коммуникации.

В спальне удалось выделить рабочий уголок

Отделка стен мансарды

Самым популярным материалом и тут является дерево. Никакие другие с ним не сравнятся. Он отличается неповторимостью древесного аромата, создаваемым только им микроклиматом, служит дополнительной теплоизоляцией.

Наиболее простое решение – отделка вагонкой, у которой есть несколько видов профиля и способов расположения на поверхности.

Часто используются деревянные панели, выполненные из массива или из той же вагонки. Бюджетный вариант – ламинированные и фанерованные панели, МДФ с деревянным или бамбуковым шпоном. Интерьер мансарды с такими панелями более подходит для кабинета, спортивной комнаты, поэтому лучше прибегнуть к комбинации с обоями, окрашиванием или декоративной штукатуркой.

Очень выигрышно смотрится сравнительно новый материал под названием деревянные обои. Как и традиционные, они наклеиваются на стену. Такая отделка мансарды «под дерево» очень украшает.

Крупный рисунок, темный цвет стен в пространстве маленькой мансарды не вполне уместны. Лучше оклеить стены обоями белого цвета. Мягкий цвет мебели и пятна ярких аксессуаров оживят интерьер.

Совсем недавняя новинка в отделке мансард – это панели HPL, пластик высокого давления, с помощью которого можно воплотить наиболее эффектные дизайнерские решения.

Из современных технологий стоит упомянуть последний «писк» — драпировку стен тканями. Изысканным текстилем украшаются не все стены, а две или одна по центру помещения.

Алгоритм действий

При строительстве мансарды воспользуйтесь следующим алгоритмом:

1. Сначала выбираем вариант конструкции будущей двухскатной крыши, можно подобрать готовые проекты мансардных крыш, поискав их в интернете.
2. Проводим расчет стоимости возведения мансарды.
3. Приобретаем материалы, реализуем проект мансардной крыши на практике.

Характеристика двухскатной полувальмовой кровли

Такой вариант кровли признан функциональной и оригинальной конструкцией. Под кровлей можно возвести мансарду, в которой будет комфортно проживать. Самыми востребованными материалами для подобной кровли являются металлочерепица и профнастил.

Характеристика вальмовой крыши

У такой конструкции предполагается четыре ската, из них два имеют треугольную форму, два выполнены в форме трапеции. Слои крыши напоминают слоеный пирог:

• металлочерепица;
• слой гидроизоляции;
• контробрешетка;
• обрешетка;
• слой утеплителя;
• начальная обрешетка;
• карниз;
• слой пароизоляции;
• стропило.

Реально ли это, в каких случаях необходимо — и как выбрать краску для пластика

Алгоритм покраски пвх окна

Завершаем работу

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.

Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант.  По завершению этого этапа строительство можно считать завершенным.

Как сделать опалубку для фундамента своими руками

Фотогалерея – дом с мансардной крышей

Материалы для облицовки пола

К тому, как устроен пол на мансарде, всегда высокие требования. Это обусловлено двумя очень важными требованиями: хорошая тепло- и шумоизоляция. Традиционные способы отделки эти задачи не решают. Удовлетворить все запросы призвано сооружение не только сухого, но и монтаж «плавающего» основания.

Для надежного утепления используют минеральную вату, стекловату. Также очень важна хорошая гидроизоляция. Напольное покрытие требует специальной основы, роль которой выполняют доски из пихты, сосны, лиственницы, обработанные специальными антисептиками.

Финальная облицовка может быть какой угодно: линолеум, ламинат, паркет, ДСП, ковролин, в зависимости от вкусов хозяев, их видов на будущую функцию и стилистику помещения.

На напольном покрытии экономить не стоит, потому что материалы плохого качества со временем будут трескаться, выгорать, издавать посторонние звуки. Обязателен толстый слой утепляющего материала. Украшением, дополнительным утеплителем послужат ковры, на мансардном этаже они более чем уместны.

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Интересно почитать

Нюансы внутренней отделки

Перед тем как делать мансарду своими руками, желательно продумать и её интерьер. Отделочные материалы для мансардных помещений лучше выбирать легкие, не создающие излишней нагрузки на перекрытия. Это деревянный настил, ламинат или линолеум для пола, гипсокартон или деревянная вагонка для стен.

Если чердачные помещения имеют собственные стены и потолок, то отделочные работы ведутся обычным способом. Если же их пространство образовано скатами кровли, следует учесть один нюанс: облицовочные материалы нельзя крепить вплотную к пароизоляции. Необходимо оставлять между нею и облицовкой вентиляционный зазор, для чего поверх изоляционной пленки устраивают каркас из деревянных реек или металлических профилей.

Все слои мансардной крыши от кровли до отделкиИсточник krysha-expert.ru

Отопление этого этажа проще всего осуществить с помощью электрических конвекторов или инфракрасного пленочного теплого пола. А всю электропроводку обязательно прокладывают в гофрированных шлангах, чтобы снизить риск возгорания деревянной надстройки от случайного замыкания.

Требования к конструкции

Мансарда является дополнительным жилым помещением в доме, а потому ее сооружение жестко регламентируется строительными нормами, без соблюдения которых она будет называться чердаком. Чтобы использовать подкровельное пространство для размещения дополнительной спальни, детской, кабинета или сада, оно должно соответствовать следующим критериям:

• Минимальная высота от пола до потолка в жилой мансарде согласно санитарным нормам должна составлять не менее 2,3 м, то есть расстояние между полом и коньком крыши будет составлять 2,5 м или более.

• Для оборудования двухуровневой мансарды расстояние между полом и потолком должно быть более 5 м. Двухуровневыми помещениями называют мансарды, состоящие из двух комнат, расположенных одна над другой и соединенных лестницей.

• В мансарде обязательно должно присутствовать естественное освещение. Для этого выполняется монтаж вертикальных или мансардных окон, устанавливаемых прямо в скат. Стоимость мансардных окон выше, но при правильном расположении они позволяют использовать солнечный свет в течении всего дня, что снижает затраты на электричество.

• Жилое мансардное помещение утепляют с помощью эффективных теплоизоляционных материалов. Они монтируются на фронтоны и скаты крыши, чтобы снизить теплопотери при отоплении дома.
• Мансарду обязательно оборудуют системой принудительной вентиляции, работающей по принципу конвекции. Она заставляет прогретый, затхлый воздух подниматься к коньку крыши и выходить наружу через аэраторы, впуская через карнизные продухи свежий. Благодаря постоянной циркуляции воздуха в помещении создается комфортный микроклимат, решается проблема сырости и духоты из-за нагрева поверхности кровельного материала.

Мансардная кровля вносить «изюминку» в дизайн дома, делает его запоминающимся и самобытным, без серьезных затрат увеличивая жилую площадь.

Неисправность диода и конденсатора

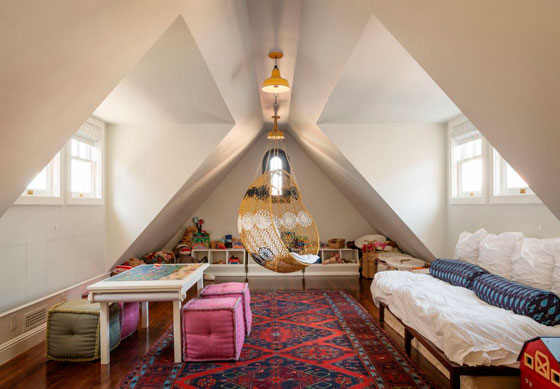

Детская на мансарде с двускатной крышей

Кому-то может показаться, что сделать детскую на мансарде – опрометчивое и неосторожное решение. Но, если вы позаботились о безопасности детей, установили хорошую и надежную лестницу, то все не так уж и ужасно

Преимущество детской комнаты на мансарде в том, что малышам не нужна такая же высота помещения, как и взрослым. А дети будут счастливы, получив отдельную комнату – ведь она находится высоко, а через мансардное окно видны звезды. К тому же они обожают собственные укромные закутки, «халабуды», каморки – здесь они ощущают себя настоящими хозяевами.

Дети будут счастливы жить в такой комнате

У каждого из детей будет свой уголок

• Часть комнаты с наибольшей высотой отводится под зону игр.
• Там, где крыша опускается к полу, оборудовать различные места для хранения: стеллажи, сундуки, комоды, шкафы.
• На стену вокруг окна можно повесить полки для книг и коллекции кукол или машинок.
• Возле окна поставить один или два стола для занятий уроками или творчеством.

Кровати можно расположить различными способами:

• друг напротив друга под скатами кровли;
• одну кровать там, где идет скос крыши, вторую у торцевой стены;
• кровати у противоположных торцевых стен;
• поставить двухъярусную кровать;
• установить двойную кровать, где второе спальное место выезжает из-под первого.

Чтобы комната была светлой, стоит заменить мансардные окна среднего или маленького размера на большие. И использовать в интерьере белые, светлые тона. А яркие детали: текстиль, фасады мебели, стулья, полки, светильники, добавят контрастности и сделают комнату не такой скучной.

Нюансы расчета мансардной кровли

Расчет крыши решает несколько задач:

• Расчет стропильной системы при строительстве. Особенно важен при наличии дополнительных деталей — окон, балкона, выхода на крышу, террасы. Такие детали увеличивают нагрузку на стропила, и конструкция нуждается в корректировке.

• Расчет стропильной системы при реконструкции. Переделка нежилого чердака в мансарду ограничивается размерами существующей постройки. Для всех несущих элементов потребуется грамотный расчет их сечения.
• Расчет стройматериалов. Чтобы возведение кровли не тормозилось из-за внезапной нехватки бруса, металлочерепицы или саморезов, предварительно вычисляют нужное количество материалов.

Схема-расчет ломаной кровлиИсточник stroicod.ru

Порядок расчета ломаной кровли выглядит следующим образом:

• Рассчитывается площадь будущей кровли. Измеряются линейные размеры каждого ската; определяется площадь (перемножением длины и ширины). Итоговое число является суммой площадей всех скатов.
• Рассчитывается необходимое количество кровельного материала.
• Рассчитывается несущая способность. Для этого определяется средняя снеговая и ветровая нагрузка, которую может получить конструкция в течение сезона.

В интернете предлагается онлайн калькулятор расчета стропильной системы ломаной крыши. Как правило, он позволяет рассчитать углы наклона скатов, параметры обрешетки, допустимую нагрузку и нужное количество кровельного материала. Результат основывается на следующих параметрах:

• Ширина заложения (проекция наклонного ската на основание) каждого элемента.

• Высота подъема (расстояние от верхней точки ската до основания крыши) каждого ската.

• Длина основания и свесов.

• Кровельный материал (учитывается вес).

Теплоизоляция конструкции

Как правило, мансарда является неотапливаемым помещением в доме, но при этом здесь самая высокая температура, за счет чего это достигается? Конечно, за счет того, что устройство крыши мансарды правильно произведено и утеплено. Обычно если в данное помещение не проведена отопительная система, то его используют преимущественно в теплое время года. В жилых домах система отопления должна быть, если планируется проживание и в зимнее холодное время года.

В России для теплоизоляции крыши дома нужно использовать минеральные плиты, толщиной не менее 200 мм. Между кровлей и изоляционным слоем должно быть оставлено пространство для того, чтобы происходила естественная вентиляция. Кроме этого еще на этапе проекта предусматривается расчет паро- и гидроизоляции.

Желательно производить утепление кровли спустя год после строительства мансарды. Такая отсрочка желательна, поскольку деревянные конструкции будут усыхать, и в этом процессе выделяемая влага может впитываться в утепляемые материалы. Следующим этапом будет установка мансардных окон. Их нужно установить до начала проведения отделочных работ, поскольку потребуется доступ к свежему воздуху.

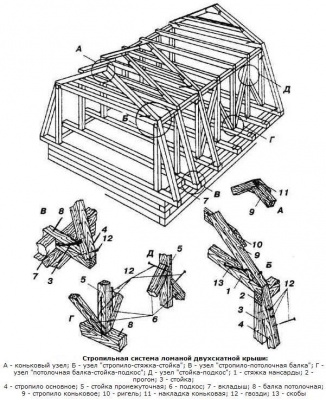

Стропильный каркас

Основное отличие мансардных крыш от обычных заключается в изменении стропильного каркаса, на который опираются скаты. Так как конструкция такого типа имеет большой вес, к нему предъявляются повышенные требования. На стропильную систему ложится нагрузка от кровельного материала, выпадающего снега, балок перекрытия и пола мансарды, поэтому все элементы каркаса изготовляют из прочного дерева. Различают следующие виды конструкций:

1. Висячая. Висячими называют стропильные каркасы, в которых стропила опираются только на коньковый прогон и мауэрлат, уложенный на несущие стены. Чтобы погасить распирающую нагрузку на стропила, возникающую при использовании такой системы, монтируют верхние и нижние затяжки. Если длина ската превышает 4 метра, в нижней части стропильные ноги подпирают стойками или подкосами, предотвращающими провисание. Достоинство висячего стропильного каркаса в том, что все элементы располагаются в неиспользуемых частях мансарды, поэтому в ней остается много свободного места.

2. Наслонная. Наслонный стропильный каркас применяют в домах, где посередине существует несущая перегородка, которая выступает в качестве дополнительной опоры для стропильных ног. На внутреннюю стену настилают лежень, элемент выполняющий функции мауэрлата, и устанавливают стойки, поддерживающие коньковый прогон. С помощью наслонной системы перекрывают крыши большой площади, она используется для кровельных материалов, имеющий большой вес (керамическая черепица, шифер).

Популярные разновидности каркаса для мансардных крыш

Фотогалерея – интерьер мансарды

Строительство ломаной крыши своими руками

Стропильные фермы можно собирать на земле. Но тогда для их доставки на крышу понадобится грузоподъёмная техника, которой индивидуальный застройщик располагает далеко не всегда. Поэтому в частном строительстве стропильная система преимущественно возводится прямо на месте:

1. Верхний обрез наружных стен застилается рубероидом, после чего на них укладывается мауэрлат. Если он состоит из нескольких коротких брусьев, они должны соединяться косым прирубом и скрепляться болтами. К стене мауэрлат можно крепить анкерными болтами диаметром 12 мм, но лучше заранее вмуровать в стену шпильки того же диаметра. В любом случае крепёж должен быть внедрён в кладку на 150–170 мм. Также иногда вмуровывают отожжённую проволоку диаметром 3–4 мм, при помощи которой брус обвязывают.

2. Далее укладывают балки перекрытия. Их концы опираются на наружные стены и скрепляются с мауэрлатом скобами или уголками. Если балки опираются и на внутренние стены, те также должны быть застелены рубероидом.

3. Отступив влево и вправо от середины балки расстояние, равное половине ширины мансардного помещения, устанавливают стойки. Те должны располагаться строго вертикально, поэтому их сначала нужно «прихватить» гвоздями и только после выравнивания по отвесу или уровню закрепить окончательно. В качестве крепежа используются деревянные накладки и специальные уголки.

4. Установив обе стойки, завершают создание П-образного элемента путём монтажа верхнего ригеля (он играет ту же роль, что в обычной стропильной системе затяжка). Ригель скрепляется со стойками при помощи фасонных уголков.

5. По обе стороны от П-образного элемента устанавливают боковые стропила. Для установки на мауэрлат в нижнем торце у них должен быть вырезан паз, который обеспечит надёжность соединения. Каждая стропильная лага крепится к мауэрлату скобами.

6. В том случае если длина боковых стропил превышает максимально допустимую для выбранного сочетания сечения бруса, нагрузки и межстропильного шага, под них следует установить подкосы. Кроме того, для усиления стропильной конструкции могут применяться схватки и дополнительные стойки.

7. Закончив работы на нижнем ярусе, переходят к верхнему: на П-образный элемент устанавливают коньковые стропила. Место, где они упираются друг в друга, должно быть скреплено болтами (вместо шайб часто применяют стальные пластины) или стальными накладками.
8. Далее место стыка коньковых стропил (коньковый узел) и середина ригеля П-образного элемента связываются вертикальным брусом — бабкой.
9. Завершив строительство одной стропильной фермы, переходят к следующей. Фермы возводятся в таком порядке: сначала крайние, между которыми натягиваются нити, затем по этим нитям — промежуточные.

10. В завершение фермы связываются горизонтальными прогонами.

Последующие манипуляции с ломаной крышей — монтаж кровельного настила и утеплителя — ничем не отличаются от производимых на обычной крыше:

1. Стропила застилаются гидроизоляционной плёнкой, которая фиксируется контробрешёткой (доски, набиваемые сверху на стропила параллельно им).

2. На контробрешётку поперёк стропил набивается обрешётка.

3. Монтируется кровельное покрытие.
4. В межстропильное пространство устанавливаются плиты утеплителя, после чего стойки обшиваются досками или гипсокартоном.

Контробрешётка обеспечивает наличие продуваемого зазора под кровельным материалом, благодаря которому исключается конденсация на нём пара (влага будет удаляться сквозняком). Если в качестве гидроизоляции применяется паронепроницаемая плёнка, то между ней и утеплителем тоже должен быть зазор.

Зазоры должны быть продуваемыми: в карнизе и под коньком необходимо оставить отверстия, которые обеспечат циркуляцию воздуха.

Если сечения отверстий не хватает (при проектировании выполняется отдельный расчёт для кровельной вентиляции), на крыше устанавливают устройства для улучшения циркуляции — аэраторы.

Структура кровли

Кровельная конструкция утепленной мансарды будет испытывать несколько негативных воздействий, должна обладать высокой прочностью, устойчивостью к влияниям извне. Несущая система из стропил, балки, стоек покрывается обрешеткой, контробрешеткой. В структуре самого «пирога» несколько слоев:

• ветрозащита, гидроизоляция;
• утеплитель;
• пароизолятор;
• декоративное покрытие.

Конструкция утепленной мансарды

Утеплитель владелец дома может выбирать по своему усмотрению, учитывая финансовые возможности. Любой материал нуждается в качественной защите от влаги, способной снизить эксплуатационные показатели. С внешней стороны эту функцию выполняет гидроизоляционный материал, который не позволит проникнуть снегу, дождю, влажному воздуху. Конденсат скапливается и в самом помещении. Необходима прокладка пароизоляционного слоя, исключающего попадание влаги в утеплитель.

Пароизоляционный слой, исключает попадание влаги в утеплитель

Внутри конструкции должна быть обеспечена циркуляция воздуха. Она предотвратит скопление конденсата, который может образовываться внутри «пирога» при перепадах температур. Для этого создаются специальные продухи, обеспечивающие естественную вентиляцию. В описаниях, схемах конструкции мансардных крыш частного дома можно посмотреть принцип их оборудования.

Схема вентиляции кровли дома

Виды конструкций крыш

Для индивидуального строительства характерно использование различных вариантов кровельной системы.

Особое внимание уделяется возведению мансардной крыши, которая различается по основным видам конструкций:

• одно- или двускатная (ломаная, щипцовая);
• вальмовая и полувальмовая.

Характерные особенности для каждого вида определяют возможность обустройства мансарды.

На сегодняшний день, помимо традиционных, используются более современные формы:

• односкатная мансардная крыша с наклонной площадью (крепится на несущих стенах);
• жесткая двускатная мансардная крыша, имеющая скат по противоположным сторонам;
• ломаная крыша (монтаж варианта двускатной кровли);
• вальмовая или полувальмовая кровля, имеющая четыре ската (торцевые скаты вальмовой кровли отличаются формой в виде скошенных треугольников (у полувальмовой кровли защищена фронтонная область);
• пирамидальные (еще их называют шатровыми) виды кровли, которые не имеют широкого распространения, отличаются многоугольностью форм.

Форма кровли – не единственная отличительная черта современной мансардной крыши. Значение имеет высота постройки и характер покрытия (профнастил, металл, можно сделать пластиковую черепицу).

Отдельно стоит выделить универсальные отличительные черты мансардной крыши:

• это не только крыша, но и стены дома;
• максимальная высота постройки не составляет более 2,5 м;
• возможность установки металлопластиковых окон с закаленным стеклом;
• многослойная структура;
• стоимость мансардной крыши в итоге больше, чем обычной.

Односкатная мансардная крыша. Фото удачных проэктов

Наиболее простым, надежным и дешевым вариантом является односкатная крыша мансардного типа. В результате получается нестандартно оформленное здание. Такой тип крыш применяется для промышленных и хозяйственных зданий. Также, часто используется для одноэтажных маленьких частных домов. Здесь могут использоваться все кровельные материалы.

Конструкция предполагает создание в высокой части мансардной крыши окна. В этой конструкции отсутствует конек, что упрощает ее монтаж. Мауэрлат закрепляется на стенах с разными уровнями, за счет чего и образуется скос. На него опираются балки.

Пример удачного проекта односкатной мансардной крыши

Угол ската должен находиться в пределах 35-45 град. Чем меньше будет уклон, тем больше снега будет скапливаться на поверхности крыши, что потребует создания дополнительных опор и усиления несущих балок. К тому же это значительно уменьшит мансардное помещение. Конструкция способна противостоять сильным ветрам при правильной ориентации ската кровли, что необходимо для повышения устойчивости конструкции.

Полезный совет! Если между противолежащими несущими стенами расстояние не более 4,5 м, можно не монтировать подпирающие элементы, а просто уложить на стены длинные деревянные брусья. Это дополнительно снижает затраты на возведение крыши.

Данный тип кровли предполагает использование простых элементов для создания вентиляции подкровельных пространств. Достаточно зашить перфорированным софитом два свеса, или смонтировать вентиляционную решетку.

Односкатная крыша является более устойчивой к атмосферным явлениям, но при строительстве стоит учитывать направление ветров в данном регионе

Однако не стоит выбирать односкатную крышу для нешироких зданий, где нецелесообразно устраивать мансардный этаж таким образом.

Виды сложных мансардных крыш

С возведением стандартной простой мансарды некоторые домашние умельцы справляются своими силами. Но в интернете есть много интересных фото мансардных крыш частных домов со сложными конфигурациями

Эти варианты привлекают внимание любителей оригинальных решений. В таких мансардах можно создавать уникальные интерьеры, максимально рационально использовать площадь

Большой популярностью у владельцев загородных коттеджей пользуются многощипцовые крыши. Это сложное архитектурное сооружение, требующее профессионального проектирования. Кровля состоит из целого ряда различных выступов, внутренние потолки отличаются сложной формой, могут иметь несколько уровней.

Сложная многощипцовая крыша

Многощипковая кровля отличается не только оригинальностью конструкции. Есть у нее и другие достоинства. Крыша с несколькими видами склонов:

• обеспечивает качественный сход осадков, исключает их скопление;
• имеет стропильную систему повышенной прочности;
• обладает максимальной устойчивостью к нагрузкам.

Создавать такую конструкцию могут только опытные специалисты. Создание несущей системы, кровельного пирога, монтаж кровельного материала в таких сооружениях имеют определенную специфику, требуют квалификации, опыта.

Многощипцовая крыша имеет систему повышенной прочности

Если мансардная крыша выступает за периметры дома, может сооружаться несимметричная кровля. Острый угол конструкции приходится на опоры, установленные на расстоянии от дома. Под выступающей частью обычно оборудуется терраса, входная группа с открытой площадкой. В такой мансарде можно не монтировать окна на наклонной поверхности.

Просторное чердачное помещение создается под крышей вальмового типа, имеющей четыре ската. Такая конструкция имеет оригинальный вид, отлично украшает дом. Окна монтируются на наклонных плоскостях, могут возводиться кукушки различной формы.

Крыша вальмового типа

Мансарды могут оборудоваться в односкатных крышах. Оптимальным углом наклона в таких конструкциях является 40°.

Как выставить маяки под штукатурку
