Что нужно для монтажа люка под погреб

Предварительные действия

Перед изготовлением и установкой крышки люка необходимо выполнить следующие действия:

1. По краям люка необходимо закрепить металлические уголки или деревянные бруски. Они послужат фиксаторами крышки и не дадут ей проваливаться вниз.
2. Желательно изготовить металлическую решетку, сделанную из кусков арматуры. Она нужна для того, чтобы зимой не нее можно было положить утеплитель. Решетку можно посадить на петли или сделать в виде съемной конструкции.
3. Люк по периметру нужно обить полосками дверного уплотнителя или войлока. Это поможет создать более герметичную конструкцию.

Изготовление заглушки

После того как предварительные работы выполнены, можно приступить к изготовлению заглушки. Для этого нужно придерживаться следующего алгоритма действий:

1. Из материала, выбранного в качестве основы для люка, делаем два одинаковых листа квадратной формы, размер которых будет соответствовать будущей крышке.
2. Далее делаем каркас дверцы, который, для придания большей прочности, необходимо усилить поперечными вставками.
3. Если в качестве материала выбрано дерево, поверхность деталей необходимо пропитать антисептическими веществами. Делается это для того, чтобы повышенная влажность внутри погреба не испортила люк и не просачивалась в помещение.
4. Один из листов крепим на каркас снизу, устраняя при этом все шероховатости конструкции.
5. Пустые ячейки заполняем утеплителем, делая слой как можно плотнее.
6. Устанавливаем второй лист поверх готовой конструкции и надежно скрепляем их.

Помните: заглушка должна быть прочной и выдерживать большое давление. В противном случае она может деформироваться и сломаться, что повлечет за собой травмы и увечья.

Установка петель

Выбираем петли для крышки погреба:

1. Накладные петли. Самый дешевый и простой вариант.
2. Скрытые петли. Благодаря своей конструкции монтируются непосредственно внутри люка или в перекрытии. Их использование позволяет установить дверцу в одной плоскости с полом, сделав ее незаметной для посторонних.
3. Пантографы.
4. Петли, оснащенные приводом, позволяющим открывать и закрывать люк автоматически. Применяются в тех случаях, если крышки люка чересчур тяжелые, и человеку сложно открыть их самостоятельно.
5. Доводчики.

Если крышка люка имеет небольшие размеры, на нее устанавливаются две петли, которые располагают ближе к углам конструкции. Большие люки усиливаются третьей петлей, которая крепится посередине.

Стандартный набор, который необходимо приобрести для полноценной фиксации крышки, будет выглядеть следующим образом:

1. Комплект скрытых петель (правая и левая), которые оснащены специальными кронштейнами для крепления к амортизатору.
2. Амортизаторы необходимой величины.
3. Крепежи.
4. Замок на люк.

Вы можете приобрести подъемный механизм для крышек подвального люка в магазине

Такой набор деталей можно купить сразу одним комплектом в специализированных магазинах.

Установка ручки и герметизации

Ручка для крышки погреба имеет важную роль, и при ее покупке необходимо учитывать следующие нюансы:

1. Вы не можете установить на люк обычную дверную ручку. Дело в том, что она будет выступать над поверхностью пола и за нее можно легко зацепиться при ходьбе. Это противоречит правилам безопасности и приведет к травмоопасным ситуациям.
2. Для наших целей отлично подойдут скрытые ручки для погреба из оцинкованной стали.
3. Для съемных люков необходимо делать две ручки по бокам. Это поможет легко поднять крышку и установить ее на место в случае необходимости.

После установки ручек необходимо озаботиться герметизацией люка. Это необходимо, чтобы в основное помещение не проникали запахи и сырость. Стандартный вариант герметизации — применение дверного уплотнителя или войлока. Полоски, изготовленные из этого материала, крепятся по контуру люка и обеспечивают не только герметичность помещения, но и приглушают звук закрытия крышки. Если вход в погреб расположен на улице, дверцу необходимо отделать полипропиленом.

Выбор материала

Для изготовления люка в погреб своими руками выбирают материал, который обеспечит необходимую прочность.

Основную часть выполнить можно из толстых досок, а верх отделать фанерой. Если предполагаются нагрузки большие, то берется толстый брус для рамы.

Крышка делается из доски, толщиной до 40 см. Дерево обрабатывается олифой, антисептиком. Хорошо пропитать также гидрофобной пропиткой (парафином).

Если предполагается на поверхность укладывать ламинат, то необходимо предусмотреть гипсоволоконный лист.

Когда в помещении полы деревянные, то достаточно люк выполнить вровень с полом и покрасить его в основной тон.

Люк из листовой стали нужно будет утеплить пенопластом или пенополистиролом.

Сталь защищается краской. Используют также прочные алюминиевые конструкции. Ручки выполняют так, чтобы они не мешали ходьбе. Есть конструкции ручек потайные, откидные или съемные.

Съемные ручки (рым-болт) крепятся в заранее подготовленное отверстие в люке. Он представляет собой петлю из стального прутка и резьбой на конце.

В крышке люка предусматривается втулка, в которую вкручивается болт. Когда люк нужно открыть, то болт ввинчивается и с его помощью крышку можно поднять.

Мастер-класс по теме:

Конечно для безопасности лучше предусмотреть подпорку во избежание самопроизвольного закрытия люка.

Особенности герметизации крышки в подвал

Требования к встроенному входу в погреб

Размеры его зависят от назначения погреба, но не меньше 75 на 75 см.

Разместить крышку следует так, чтобы мебель не мешала его открытию. Лучше расположить у стены. Обычно подвалы размещают под нежилыми помещениями типа прихожих и кухонь и вход в него не должен мешать при уборке помещения.

Люк должен открываться плавно и без усилий, что обеспечивается применением механизмов. А при весе свыше 10 кг его снабжают электроприводом.

Люк должен иметь надежные опоры и герметичные стыки, чтобы избежать проникновение сырости и грибков из подвального помещения.

Проникновение сырого воздуха с погреба может повредить покрытие в помещении, особенно если это паркет или дерево. Обмен воздуха между подвалом и помещением одинаково вреден обоим.

Лучше предусмотреть фиксацию крышки от случайного открывания, особенно если есть в доме дети.

Крышка выполняется из материала, аналогичного полу. Это может быть доска, ламинат, линолеум или плитка.

Можно заняться изготовлением входа в погреб самому. Или подобрать готовый подходящий вариант и только установить люк в погреб своими руками.

Соответственно и цены колеблются от бюджетных нескольких тысяч до 15 тысяч рублей. Изготовить раму и крышку можно самим, а фурнитуру (петли и поршни) купить качественную.

Строительство и ремонт

Расшивка швов

Как выбрать место

Определение формы люка находится в прямой зависимости от места его расположения.

Целесообразнее под эти цели выделять участок подсобного помещения, в котором открытая крышка не станет препятствием на пути движения домочадцев.

Кроме того, подход к входному элементу должен всегда быть свободным. Не стоит излишне нагромождать окружающее его пространство, поскольку в случае необходимости открытия люка потребуется выставлять вещи.

При этом на поверхность люка установить декоративную вазу с цветами или цветочный горшок.

В случае обустройства крышки в жилой комнате надлежит спланировать размещение мебели на умеренном расстоянии.

Соблюдение этого правила предотвратит образование конденсата на ее поверхности и последующую порчу.

Особенности люков в подпол под ламинатом

Определяемся с размером люка

При выборе рассчитывают габариты, размер дверки, посадочный и разъем в свету. Габариты имеют решающее значение при установке у стены или в углу. Световой проем при открытой крышке частично перекрывается петлевым кожухом, упорами или амортизаторами. Оставшееся полезное пространство гарантирует комфортный спуск по лестнице с уклоном.

Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Размер зависит от места расположения и свободного пространства в помещении, несущей способности пола. При покупке готовых изделий в характеристиках указывают посадочный размер, высоту установки и размеры дверцы.

Электропривод устанавливается на люк для управления закрытием и открытием подвала.

Как правильно пользоваться и ухаживать за люком

Правильно спроектированный и установленный люк в подвал не требует дополнительного ухода и прослужит долгие годы. В ходе эксплуатации проверяются прочность крепления петель и исправность газлифтов. При появлении с внутренней стороны створки конденсата и неприятных запахов необходимо выявить причину. Это может быть неисправность вентиляции или дренажного водоотведения, поднятие уровня грунтовых вод.

В случае самостоятельного изготовления лучше использовать простые недорогие варианты, для которых не предусмотрено использование изделий из металла.

Невозможно переоценить преимущества подвала, и если он предусмотрен проектом здания, любой хозяин пожелает оборудовать в дополнительное помещение для хранения или погреб. Даже небольшое помещение способно выполнять ряд функций. На рынке представлен широкий выбор готовых люков, оборудованных подъемниками, герметизированных и утепленных. Такую модель остается правильно установить в проем пола. Но и в этом случае нужны точные расчеты.

Вход в подвальное помещение, расположенный на полу, — удобный способ организации всего пространства как внутри подвального помещения, так и снаружи.

С тщательностью подбирают место входа. Удобнее всего расположить его на кухне, но кухонное пространство обычно имеет мало свободной площади, не занятой мебелью и техникой. Люки так же устанавливают в нежилых помещениях, предназначенных для хранения и работы: гаражах, кладовках.

Для оборудования невидимых люков приобретают или изготавливают модели с крышкой под отделку, в соответствии с высотой заглубления. Если требований к эстетике мало, например, вход находится в гараже, то металлическая поверхность дверцы совпадает с горизонтом пола.

Люк для подвала с амортизаторами должен соответствовать всем требованиям безопасности, а также быть удобным для пользования.

Тяжелые конструкции способны выдерживать повышенные нагрузки, но требуют оснащения подъемными механизмами и упорами. Чем больше размер, тем тяжелее становится дверь.

Важнейшее требование при изготовлении и монтаже: строгое соблюдение геометрии. Ошибка даже в несколько миллиметров будет бросаться в глаза и осложнит использование.

Оптимальный размер входа в подвал должен рассчитываться по габаритам пользователей.

Монтаж люков под кафель и ламинат

Конструкции под облицовку кафелем монтируются и обслуживаются с некоторыми особенностями, поэтому их стоимость выше. Такая же ситуация и с вариантом под ламинат:

• подобные каркасы устанавливаются горизонтально, наверху предусмотрены своеобразные корыта;
• во время укладки декоративного покрытия и наладки газовых подъемников напольный механизм эксплуатировать нельзя.

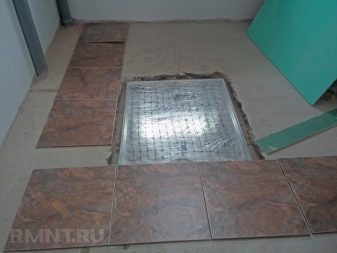

Этапы установки открывающихся конструкций в полу под облицовочный материал проводятся так:

1. Снимается подъемный механизм.
2. Проводится разметка под монтаж на поверхности перекрытия. При этом люк помещается в проем в полу и обе плоскости сочленяются при помощи уровня.
3. Верхняя часть каркаса должна быть на уровне нижней плитки.
4. Перед заполнением корыто обязательно демонтируется от подъемников, которые заменяют подложенным под дверь плоским ремнем.
5. Корыто заполняют бетонным раствором.
6. Когда бетон достигнет прочности на 90%, каркас открывают. Раствор, который остался между рамой и корытом, удаляют, а края конструкции тщательно очищаются.
7. Обратно подсоединяют подъемник по прилагаемой схеме.
8. Укладывают плитку.
9. Чтобы избежать прилипания после обработки швов между кафелем, зазор между конструкцией и рамой необходимо аккуратно вычистить.
10. По периметру каркаса у перекрытия приклеивается качественный резиновый уплотнитель.

Для достижения оптимальной звуковой и тепловой изоляции, а также чтобы не нарушить эксплуатационные способности конструкции, нужно избегать полых пространств между каркасом и отверстием перекрытия. Во избежание подобных неприятностей полости заделывают герметиком или эластичной монтажной пеной, обладающей гибкостью. Не реже одного раза в год конструкцию очищают от загрязнений.

Очень надеемся, что наш материал помог вам соорудить качественный и удобный люк в подвал своими руками, что заметно упростило использование подпольного помещения.

Особенности петель

Петли для крышки нужно подбирать очень тщательно. Если установить простые дверные петли, то со временем они будут проседать. Кроме того, они будут выступать над уровнем пола. Такие петли можно использовать, только если люк будет из дерева

Обратите внимание на автомобильные петли. Особенно на те, которые держат капот или багажник

Эти петли выполнены в форме скобы и прячутся внутрь под крышку капота. Вам не обязательно покупать или изготавливать своими руками именно такие образцы. Тем более, что не каждые петли багажника или капота раскрываются на 80 — 85°. Иначе вам неудобно будет пользоваться люком. Но заказать сварщику или сделать их своими руками вы можете. В их механизме присутствует пружина. Она и обеспечивает плавность хода.

1. Петли люка

Полезные советы

• Для герметизации вход утеплить пенопластом, стекловатой или пенополистиролом. Если же люк находится на улице, лучше утеплить его полипропиленом.
• Внизу лаз можно оборудовать решеткой из железных прутов, чтобы использовать её как защиту при просушке погреба.
• При использовании автомобильных амортизаторов проследить за тем, чтобы дверца была надежно закреплена и не вылетала в процессе эксплуатации.
• При применении технологии скрытого монтажа петель, которая часто встречается на вертикальных дверях, учитывать, что крышка люка более тяжелая за счет облицовки, а её толщина может достигать 1,5 см. Так, чтобы она не провалилась, обязательно нужно грамотно продумать зазоры с одинаковыми расстояниями между элементами облицовки.
• Не допускать прямого контакта всех зазоров с другими элементами люками при его открывании, поскольку это грозит сколом облицовки в петельной части.

Люк под плитку

Как и во всех предыдущих случаях разрабатывается чертеж. На нем отражаются следующие параметры:

• Размеры коробки (ширина, длина).
• Толщина проема и рамы.
• Места размещения петель.

Перед монтажом люка для погреба для плитки создается ровное основание. Для этого используется стяжка. Выравнивание осуществляется в несколько этапов:

• Определяется уровень напольного покрытия. При этом следует учесть толщину плитки (порядка 8 мм), а также слоя клея (около 4 мм).
• Подготавливается раствор, выставляются маячки.
• Проем будущего люка отбортовывается. При этом по периметру нужно оставить по 10 см для опоры для крышки.

Стяжка выполняется по стандартной технологии. После того как раствор затвердел, примеряется люк. Его прикладывают к проему. На данном этапе рекомендуется предварительно разложить плитку.

Облицовку начинают от угла стены, которая располагается на виду. Подрезку и укладку плитки при отделке проема начинают после монтажа рамы для крышки люка.

Крышка из металла

Определяющими преимуществами металла являются надежность и прочность.

В связи с этим при изготовлении металлического люка потребуется подготовить следующие инструменты и материалы:

• аппарат для сварки;
• шлифовальная машина;
• рулетка и угольник;
• строительный уровень;
• шуруповерт с набором бит;
• уплотнитель, анкерные болты, газовый амортизатор;
• пеноплекс или плиты пенополистирола;
• сдвижная ручка и петли;
• листовая сталь толщиной 1 и 3 мм;
• профильный стальной уголок с кромками от 3 до 5 мм.

Из стального 3 мм листа вырезается кусок с размерами 800х800 мм.

По кромкам заготовки привариваются стальные уголки, каждый из которых должен быть расположен вовнутрь, и дополнительные ребра жесткости таким образом, чтобы образовалось 4 одинаковых квадрата.

По размерам каждой из образовавшихся ячеек вырезается утеплитель, после чего его куски размещаются в соответствующие полости.

Поверх укладывается стальной лист меньшей толщины размерами, равными габаритам каркаса с внутренней стороны.

Создается рамная конструкция и производится ее  фиксация вместе с люком над обустроенным проходом в подвал.

По размерам собранной крышки подготавливается остов с запасом в 4-5 мм. Таковой необходим в последующем для укладки уплотнительной резинки.

Образованная рама крепится к стенкам проема анкерными болтами, после чего при помощи сварки устанавливаются петли и размещается уплотнитель.

Монтируется крышка, путем точечной сварки подгоняется газовый амортизатор.

В завершение по аналогии с деревянным прототипом поверхность люка обшивается декоративным материалом.

посмотрим видео об изготовлении люка в погреб своими руками из металла:

Петли для люка невидимки своими руками. Крепление ревизионного люка длинными шурупами

Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.

• На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
• Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
• Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
• При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
• После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора   проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.

Выбор материалов для крышки

Выбор материала во многом зависит от того, из чего сделано само помещение и какие материалы использовались во время его ремонта. В комнате, где преобладают деревянные конструкции или пол покрыт ламинатом, лучшим вариантом будет сделать люк из дерева. Если на полу лежит плитка, тогда вам больше подойдет металлический люк, который можно залить бетоном и замаскировать плиткой.

Существуют варианты, когда крышка изготавливается из пластика, но это не самый лучший выход. Пластик слишком хрупкий, и его использование в качестве основы может привести к печальным последствиям.

Давайте остановимся на деревянных и металлических конструкциях и разберемся в достоинствах и недостатках каждой более подробно.

Металлическая крышка

Крышки из металла обладают следующими преимуществами:

• надежность конструкции;
• долговечность.

К недостаткам можно отнести:

1. Металлические конструкции тяжелее деревянных. Выходом из ситуации может стать использование алюминия в качестве основного материала. Это снизит вес крышки в несколько раз.
2. Металлический люк обойдется хозяину дороже деревянного.
3. Сложнее сделать собственными руками.

Деревянная крышка

Отличный выбор для тех домовладельцев, которые используют в качестве напольного покрытия дерево. Это не только облегчит маскировку люка, но и сделает его сооружение более простой задачей. Деревянные люки имеют следующие преимущества:

• легко изготовить;
• намного легче металлических;
• проще обрабатывать и подгонять под необходимые размеры;
• низкая стоимость материалов.

Минусы:

1. Нужно обрабатывать дерево специальными веществами, предотвращающими процесс гниения и появления плесени.
2. Со временем дерево теряет свои свойства, и люк придется переделывать.

Чертежи и конструкции

При составлении чертежа необходимо учесть несколько факторов.

1. Месторасположения люка для погреба, которое выбирается так, чтобы не препятствовать свободному перемещению в помещении и не задевать окружающих его предметов.
2. Наиболее подходящий размер люка в соответствии с необходимыми параметрами. Минимальный размер для комфортной эксплуатации составляет 75 на 75 см.
3. Материал, из которого изготовлен люк. Он должен соответствовать высокой прочности, но при этом иметь минимальный вес.
4. Материалы, которые будут обеспечивать герметичность и теплоизоляцию данной конструкции.

Принципы конструкций дополнительных функции

Плавный ход предназначен для облегчения эксплуатации люка. Его крышка оснащается амортизаторами, что обеспечивает плавное закрытие для исключения получения травм. При монтаже такого механизма крышка должна быть открыта. Существует несколько способов оснащения крышки плавным ходом.

• Самый популярный – это пружинный, в котором используются пружинные петли, как в капоте автомобиля. Он подходит для легких конструкций люков из металла или дерева. Фиксация дверцы располагается так, чтобы она открывалась перпендикулярно полу.
• А также применяются газовые амортизаторы. Используются для люков с тяжелыми дверцами.

Как правило, такие люки оснащаются складными, потайными или съемными ручками. Преимущества таких вариантов – это воспрепятствование проникновения детей в подвал. В случае самостоятельного изготовления лучше использовать простые недорогие варианты, для которых не предусмотрено использование изделий из металла.

Электроприводные конструкции. Электропривод устанавливается несколькими способами. Для монтажа самого простого варианта понадобятся:

• электродвигатель;
• дюралюминиевые трубы;
• листы стали;
• сварочный аппарат;
• болгарка с отрезными кругами;
• кабель;
• источник тока;
• трехпозиционный переключатель.

Для полноценной работы механизма крышка люка должна открываться менее чем на 90 градусов. В движение его приводит система вращения, открывая или закрывая крышку с помощью стержня. Управление осуществляется дистанционным пультом.

Выдвижная система более сложная, но позволяет сделать крышку люка практически незаметной. Ее монтаж потребует:

• стальные листы толщиной 5 мм;
• два электродвигателя;
• металлические ролики;
• трехпозиционный переключатель;
• источник тока;
• кабель.

Люк под напольную плитку требует разработки чертежа, в котором отображены параметры:

• ширины и длины коробки люка;
• толщина рамы и проема;
• расположение петель

Монтаж такого люка требует ровного основания, поэтому перед его установкой заливается выравнивающая стяжка. Для этого следует выполнить несколько операций:

• Определить уровень напольного покрытия с учетом толщины плитки и клеевого слоя примерно 12 мм.
• Подготовить раствор и выставить маячки.
• Отбортовать проем под будущий люк, оставив по его периметру около 100 мм под опору для крышки.
• После затвердевания раствора осуществляется предварительная примерка люка.
• Облицовку плиткой следует начинать с угла, располагающегося на видном месте. Отделка проема происходит после установки рамы для крышки люка.

Для оформления торцов необходимо соблюдать следующий порядок действий:

• установить раму, выровняв ее, ориентируясь по строительному уровню;
• заполнить раствором все имеющиеся щели между каркасом и стяжкой;
• после полного затвердевания раствора, происходит укладка плитки на участке вокруг проема, с необходимыми подгонками и подрезаниями плитки, для этого происходит установка маячков, затем заливается и выравнивается цементный раствор;
• откосы также облицовываются плиткой, до полного высыхания клеевого слоя рекомендуется зафиксировать плитку скотчем, предварительно установив разграничивающие крестики.

Порядок установки и облицовки крышки люка

Люк устанавливается на петли с использованием любого из вышеперечисленных механизмов. Затем начинается отделка зафиксированной крышки. Для этого можно использовать напольную плитку либо иной отделочный материал. Главное требование, чтобы его внешний вид гармонировал с остальным дизайном помещения.
