Козлы для распиловки дров своими руками

Как мой козлик стал электрическим и подвижным

Итак, когда основная конструкция готова, нужно добавить ей дополнительные возможности для комфортной работы.

Для установки электрического удлинителя, я сделала три круглых отверстия в столешнице

Я вставила удлинитель, закрепив его снизу металлической перфорированной лентой

Куски фанеры, которые были срезаны специальным сверлом, использовала в качестве крышек, чтобы в розетки не попадал мусор

Я закрепила эти крышки с помощью пластиковых стяжек, продев их через просверленные отверстия.

Немого отходя от темы, скажу, что лучше всё-таки было сделать розетки сбоку от столешницы, а не на ней. Верхнее расположение, без сомнений, удобно, но меня всё время преследовала мысль, что будет, если я случайно что-нибудь пролью на этом столе, например, растворитель для краски. Мысль эта была не совсем приятной.

Для крепления длинного шнура удлинителя я приспособила 4 самореза на внутренней стороне ножек

Чтобы вилка удлинителя не болталась, сбоку прикрепила самую дешёвую розетку, какую нашла в магазине

Теперь нужно было придать моему инструменту подвижность, ведь он потребуется мне практически во всех комнатах.

Для этого с одного торца на ножках я вырезала углубления и установила вот такие небольшие колёсики. Теперь стол можно перекатывать, приподняв с одного края

Чтобы ножки не царапали полы, наклеила на них войлочные полоски

Козлик у меня получился прытким, так что первый опыт использования привёл к повреждению гипсокартона на стене. Чтобы избежать такого конфуза, я закруглила края столешницы

Стол получился устойчивым и удобным, я проверила это на собственном опыте

4 Устройство для распиловки дров бензопилой

Доступная цена, легкость управления, высокая производительность бензопилы, многократно превышающая продуктивность традиционных способов с использованием обычных пил, сделали ее востребованным инструментом заготовки дров. Но распиловка бревна на классической стойке X-образного типа нередко заканчивается зажимом цепи. Чтобы исключить заклинивание во время работы, бревно приходится переворачивать резом вниз.

Более безопасный вариант предусматривает отступ с провисанием отрезаемого конца, который надежно зажимается зубчатым захватом, стальной цепью. Преимущества использования изделия данного типа очевидны:

• нет необходимости каждый раз проворачивать бревно;
• исключена вероятность зажима отрезной цепи, полотна;
• для управления бензопилой доступны обе руки;
• удержание станка на месте происходит одной ногой, поставленной на опору;
• высокая производительность.

К недостаткам следует отнести высокую стоимость, поэтому при наличии возможностей и необходимого материала изделие данного типа целесообразно изготовить своими руками.

Для частных лесопилок, крупных хозяйств, которые занимаются заготовкой, переработкой отходов строительных лесов, обрезков досок, бруса, реек, выпускаются универсальные распилочные козлы. После укладки древесины плотным штабелем она закрепляется специальным приспособлением, что исключает вероятность расползания, неожиданного рикошета во время реза.

Независимо от выбранного материала и типа изготавливаемого устройства его можно собрать своими силами, при этом оно будет хорошо справляться со своим назначением – облегчение процесса распила и повышение продуктивности.

Конструкции козел

Классическая схема козел позволяет при распиливании бревен использовать бензопилу. При этом возникает значительная проблема – зажим режущей части пилы в конце распила.

Часть бревна, выступающая сбоку за край козел, отпиливается без затруднений. Когда же распил происходит между стойками, зажим неизбежен.

Для того, чтобы избежать этого, бревно необходимо поворачивать. Такая изнурительная, непродуктивная работа отнимает много сил и времени, а при отсутствии помощников становится основной трудностью при заготовке дров.

Некоторые конструкторы разработали и запатентовали приспособления, не допускающие зажима режущей части пилы.

Подготовительный этап

В первую очередь требуется подготовить чертеж конструкции. Оптимальная высота «козла» для ручной пилки дров варьируется в диапазоне 90 — 110 см, на такой высоте не придется работать в полусогнутом положении, а значит спина будет не так уставать. В нашем случае у «козла» предусмотрены крестообразные опоры из брусков длиной в 1 метр, соответственно, распиливаемое бревно будет располагаться на высоте около 90 см.

Доски и бруски для сборки «козла» должны быть сухими, без деформаций и сучков (иначе при нагрузке они могут просто лопнуть). Чтобы конструкция успешно выполняла свои функции на протяжении долгих лет, древесину следует защитить от гниения и разного рода вредителей. Для этого деревянные заготовки, напиленные в размер, дважды обрабатывают антисептиком с перерывом на сушку. Так – же можно дополнительно покрыть заготовки водостойким лаком.

Крепление распоров

Конструкция не имеет необходимой пространственной жесткости, заваливается от незначительных боковых нагрузок. Поэтому необходимо усиление козелков распорами:

• ножки складываются вдоль, укладываются на пол параллельно
• на наружных деталях отмечается 15 см от низа
• прикладывается самая длинная распорка (95 см)
• просверливаются отверстия для саморезов, исключающие раскалывание древесины при затяжке
• производится крепление одним метизом с каждой стороны для обеспечения некоторой подвижности
• конструкция переворачивается, создаются отметки на точно такой же высоте 15 см, только уже на внутренних деталях
• распорка 77 см крепится аналогично предыдущей одним саморезом с каждой стороны

Затем крепится последняя верхняя распорка:

• универсальные козлы раскладываются в эксплуатационное положение
• в пропилы устанавливается планка опорная
• от пазов вниз откладываются расстояния 20 см
• распорка устанавливается сверху этих отметок
• наживляется саморезами аналогично предыдущим деталям

При необходимости выполняется подгонка, если все детали расположены без люфтов относительно друг друга, вкручиваются вторые саморезы на всех распорках.

Разборные строительные козлы из дерева

Преимущество перед обычной площадкой, разборных козлов в многоразовости использования и возможности быстро достать из места хранения и использовать. При обычной постройке подмостков, используются только доски, скреплённые гвоздями.

После окончания работ их затруднительно оставить на хранение в не разобранном виде. Чтобы такие подмостки не занимали много места, их приходится демонтировать, что трудно, если они сделаны качественно.

Разборные козлы не занимают много места, есть возможность перевозить и использовать для различных нужд, кроме прямого назначения. Чтобы создать козлы, нужны две опоры.

Для изготовления одной опоры понадобятся:

• четыре доски для ножек – 0,95 м;
• доска 0,9 м для верха;
• три перекладины по 0,85, 0,77, 0,7 м.

Приспособление для распиловки мелких дров. Дровопил: приспособление для нарезки дров своими руками

Заготовка дров для камина или печи отнимает много времени и сил. Даже если нарезать дрова электропилами или бензопилами, мы, конечно же, облегчаем себе труд, однако после часа таких работ от постоянной позы в наклоненном состоянии гудят руки, ноет спина.

Поэтому мной было сконструировано приспособление для облегчения распила и нарезки дров: дровопил из бензопилы. Предлагаю посмотреть мое

В чём преимущества такого приспособления как дровопил?

• не устают руки и спина;
• заметно повышается производительность заготовки поленьев;
• экономия топлива в процессе работы;
• исключается затупление режущей цепи об землю;
• приспособление переносное, поэтому его можно установить где угодно и не нужно подыскивать ровную поверхность, вся конструкция устойчива и отлично стоит на трёх опорах.
• цепь пилы удобно править, не снимая бензопилу с приспособления.

В процессе испытания и работы дровопила – приспособления, которое облегчает нарезку дров, недостатков не обнаружено, только положительные впечатления.

Материалы и инструменты

Прежде чем приступать к выполнению работ, необходимо обзавестись материалами и инструментами. Сначала давайте рассмотрим, как создать деревянного козла. Для этого понадобится брус сечением 100х100 и длиной 110 сантиметров под основу. Для «рогов» и «ног» берут брус сечением 50х50 длиной 36 и 110 сантиметров соответственно. Также желательно позаботиться об усилителях «ног», которые придадут устойчивости. Для этого понадобится дюймовая доска. Желательно взять две, каждая — по 130 см.

Что же касается инструмента, то его понадобится немного, и он найдется у каждого. Для выполнения работ необходимы молоток, стамеска, а также ножовка. Придется купить 25-35 саморезов, если, конечно, их у вас нет. Помимо всего этого, желательно при себе иметь строительный уголок с карандашом, что позволит выполнить работу более точно. Не обойтись без отвертки, хотя предпочтительнее шуруповерт.

Делаем козлы для дров своими руками

Рассмотрим самый простой вариант конструкции, сделать которую по силам любому мужчине, умеющему держать в руках электролобзик и шуруповерт.

Сначала нарежем деревянный брусок по размерам чертежа. Для стоек и поперечной затяжки потребуется брус размером 100х100 мм или 50х100 мм, а для обвязки ножек хватит сечения 50х50 мм.

Самодельные козлы начнем собирать со стоек. Для этого в брусках крестовины в месте их соединения вырезаем пазы для более плотного сплачивания, после чего накладываем стойки  друг на друга и фиксируем  тремя длинными саморезами (75 мм).

В стяжном брусе также делаем два небольших выреза и плотно набиваем его на собранные стойки. Нижнюю часть ножек нашего станка закрепляем на саморезах обвязочными брусками.

Металлическая конструкция делается аналогично, за исключением вырезания пазов в профиле для плотного соединения элементов каркаса. На продольном уголке или трубе, скрепляющей стойки в этом случае можно закрепить деревянный брусок для предохранения зубьев пилы от контакта с металлом.

Схема сборки

1. На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
2. Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
3. Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
4. И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
5. Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Планировка козлов для работы с обычной пилой

Так как в основном используется обычная ручная пила для распиливания небольших по размеру дров, размеры козел могут быть стандартными. Используя их, хозяин сделает удобный инструмент для работы с деревом, который будет небольшим по габаритам и лёгким, но в то же время прочным. Для этого нужно взять следующий материал:

Брус размерами 10х10 см в разрезе. Этого вполне достаточно для распилки на козлах дров средних габаритов. Длина бруса равняется 1-1,2 м.
Ножки козел могут иметь меньшие размеры в разрезе. Будет достаточно взять брус 5х5 см и с длиной в 1 метр

Количество ножек – 4 штуки.
Немаловажной частью «козла» для дров являются «рога». Тут можно использовать такой же по характеристикам брус, только длиной в 36 см

Количество, необходимое для сборки – 2 единицы.
Различные варианты устройства дровяных козлов

В некоторых случаях понадобится сделать усиление под ножки конструкции. Для этого нужен брус из дерева сечением в 1 дюйм. В идеале понадобится 4 таких опоры, но при желании можно обойтись и двумя.
В качестве крепёжных элементов наилучшим образом подойдут обычные саморезы по дереву шириной в 45 мм и длиной в 100 мм. Для надёжного укрепления всей конструкции понадобится от 30 до 40 штук.
Для защиты от гниения бруса, из которого сделаны козлы, понадобиться специальная защитная краска или лак. Также необходимо приобрести морилку.

Данный список актуален для тех, кто хочет с нуля собрать своими руками всю конструкцию. Конечно, те хозяева собственных земельных участков, которые имеют остаточный материал от прошлых хозяйственных работ, могут заменить что-либо из составляющих вещью, имеющейся в наличии.

Для проведения монтажа козел своими руками понадобится следующий набор строительного инструмента:

Одна из схем конструкции козлов для распилки дров

1. Для распилки и выравнивания бруса необходима обычная ножовка поддереву.
2. Чтобы козлы, сделанные своими руками, имели ровные формы и не шатались при эксплуатации, необходимо использовать строительный уголок.
3. Для нанесения отметок на материал при планировке нужно иметь обычный простой карандаш.
4. Саморезы лучше всего закручивать при помощи шуруповёрта или крестовой отвёртки.
5. Молоток для забивания гвоздей при закреплении «рогов».
6. Стамеска.
7. Измерительная рулетка, которой будут проводиться все замеры.
8. Для покрытия готовой конструкции лаком или краской лучше всего подойдет малярная кисть размерами 4-5 см.

После подбора нужного материала можно переходить к сборке козлов. Начинать работу лучше всего с обработки бруса для основы. На нем необходимо сделать разметку будущих пропилов, которых должно быть по 6 с каждой стороны. В общей сложности пазов для крепления ножек и рогов должно выйти 12.

Пример крепления стоек козлов

Каждый из них имеет глубину в 2,5 см, чего будет достаточно для надёжного закрепления конструкции. При пропилке стоит проследить за тем, чтобы пазы были на 2-3 мм меньше чем ножки, что позволит плотно закрепить брусья. После того, как основная часть козел была обработана и установлена на ножки, можно переходить к монтажу крепёжных элементов. При помощи саморезов все составные части надёжно закрепляются.

Дальше необходимо установить усилители креплений, которые обеспечат не только дополнительную устойчивость и крепость козел, но и обезопасит рабочее место, исключив возможность расхождения ножек конструкции. Для их монтажа нужно отпилить нижнюю часть на каждой ножке таким образом, чтобы можно было установить дополнительное крепление. После окончания сборки конструкции своими руками можно переходить к нанесению защитного слоя покрытия. Обычно для обработки используют морилку. Окончательно обсохнув, козлы для дров станут готовыми к использованию.

Это интересно: Как сделать поленницу для дров: освещаем в общих чертах

Для распила лесоматериалов

Очень стремительно и просто можно совладать с распилом огромных объемов дров с помощью бензопилы. Приобрести данное устройство не составляет трудности – у него доступная стоимость и большой ассортимент. Производительность бензопилы во много раз превосходит способ ручного распиливания, а усилий прилагать требуется еще меньше.

Юзеру, орудующему бензопилой, представлена доброкачественная и выигрышная модель козлов. Пилить бревна на обыкновенном варианте козел, в виде икса – не самый идеальный вариант, цепь может зажаться в момент разреза. Чтоб такового не случилось, человеку приходится крутить древесную породу руками, на обратную от разреза сторону, а потом продолжать распиловку. Более надежным методом станет резка конца лесины, выступающего с края.

Чтоб отменно и без задержек напилить много дров используют модернизированные козлы из металла. Как показано на видео к одному торцу станка приваривается цепь из стали или устанавливается зубчатый захват. Чтоб в предстоящем стало вероятным один конец бревна зажать в конструкции, а 2-ой — очень выдвинуть для резки. На фото изображена распиловка бензопилой на таковой модели.

Козлы для ручной распилки

Казалось бы, что в этом нехитром приспособлении можно усовершенствовать, и какие параметры можно изменить, кроме высоты, чтобы сделать работу на нем более комфортной? В старину деревянные бревна обычно пилили 2 человека при помощи двуручной пилы с крупными зубьями.

Они полностью контролировали процесс и свободной рукой придерживали с двух сторон концы бревна, а в случае необходимости могли надавить на него, чтобы распил не зажимал полотно пилы. А часто, при распилке толстых бревен, их допиливали чуть больше чем до середины и проворачивали на 180°. Правда, рез при этом был не очень ровный, что создавало трудности установки при последующей рубке.

Расстояние между крестообразными стойками козел обычно делали чуть меньше двойной длины топки печи, для которой заготавливали дрова.

И сейчас такие конструкции не ушли в небытие, правда их все же усовершенствовали, добавив третью крестовину для удобства работы одноручной лучковой пилой и сократив расстояния между ними для меньшего риска зажима полотна пилы.

kozly-dlya-raspilovki-18

kozly-dlya-raspilovki-1

kozly-dlya-raspilovki-3

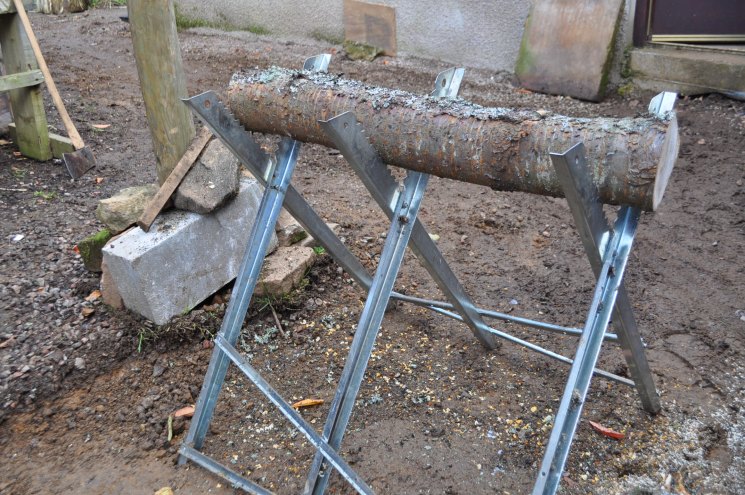

В некоторых металлических конструкциях козел появились зубчики для лучшей фиксации бревен, а более традиционные их виды усовершенствовали, добавив острые винтовые регулируемые упоры для той же цели.

Работать стало значительно удобнее. И, если у вас есть необходимость в регулярной заготовке не очень большого количества дров, то такой вариант приспособления для их распиловки может вполне вам подойти.

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

• в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
• в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Строительные козлы

Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.

Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.

Как сделать козла под двуручную пилу

Решив соорудить козлы для дров своими руками, следует помнить, что самыми важными их параметрами являются:

1. Высота. Оно и понятно. Если долго поработать в неудобном положении, то боли в спине и коленях гарантированы. Считается, что наиболее приемлемой высотой является 90÷110 см. Однако точная ее величина зависит от роста и рабочих привычек человека, который будет использовать это приспособление.
2. Прочность вкупе с устойчивостью. Это объясняется зачастую довольно большим весом распиливаемых бревен, а также наличием постоянных попеременно меняющихся усилий, прикладываемых пильщиками. Поскольку данные усилия могут привести к расшатыванию козел, в качестве опорных ног следует использовать добротный брус толщиной 100 мм и более.

Что потребуется, чтобы сделать козла

Для изготовления козел для пилки дров потребуется брус следующих размеров:

• 100×100, длина 1100 мм. Он станет основой конструкции. При желании его можно заменить ровным сухим, не очень толстым бревном;
• 50×50 в четырех отрезках, длина 1100 мм. Они будут использованы в качестве опорных ног козел;
• 50×50 в двух отрезках, длина 350 мм для изготовления «рогов»;
• 50×50 в двух отрезках, длина 1100 мм для выполнения обвязки опорных ног.

Кроме того, необходимо запастись саморезами 5×100 мм (штук 30), защитной пропиткой и соответствующими инструментами (ножовкой, стамеской, молотком, отверткой).

Порядок изготовления деревянных козел

На брусе, образующем основу козел для пилки дров, делаем пропилы из расчета 2 на каждый из 6 пазов, т.е. всего 12 пропилов. Глубина будущих пазов должна составлять 25 мм. В них будут устанавливаться опорные ноги и пара рогов. Целесообразно, чтобы каждый паз был слегка уже предназначенного для него бруска на 1,2-2 мм. То есть расстояние между пропилами должно составлять порядка 48 мм. Благодаря этому, брусья будут входить в пазы с усилием, что придаст дополнительную прочность всей конструкции.

Выборку пазов между пропилами следует произвести, используя стамеску и молоток. Опорные ноги и рога в пазы загоняются с усилием и закрепляются в них саморезами. Нижние концы опорных брусьев нужно подпилить под таким углом, чтобы козла на земле стояли ровно и прочно. Так получается полностью готовая основа козел.

Следующий этап изготовления козел для пилки дров состоит в выполнении обвязки их опорных ног. Наличие брусьев обвязки, закрепленных саморезами, не позволит ногам разъехаться. Если конец какого-либо из обвязочных брусьев выступает, его спиливают заподлицо с соответствующей ногой. Обработав изготовленные козла биозащитой и дождавшись ее высыхания, можно приступать к пилению дров.

Как сделать металлические козла

Деревянные козлы для распилки дров следует, скорее всего, считать вариантом классическим. Но это приспособление можно изготовить и из металла. Причем оно будет более надежным и долговечным.

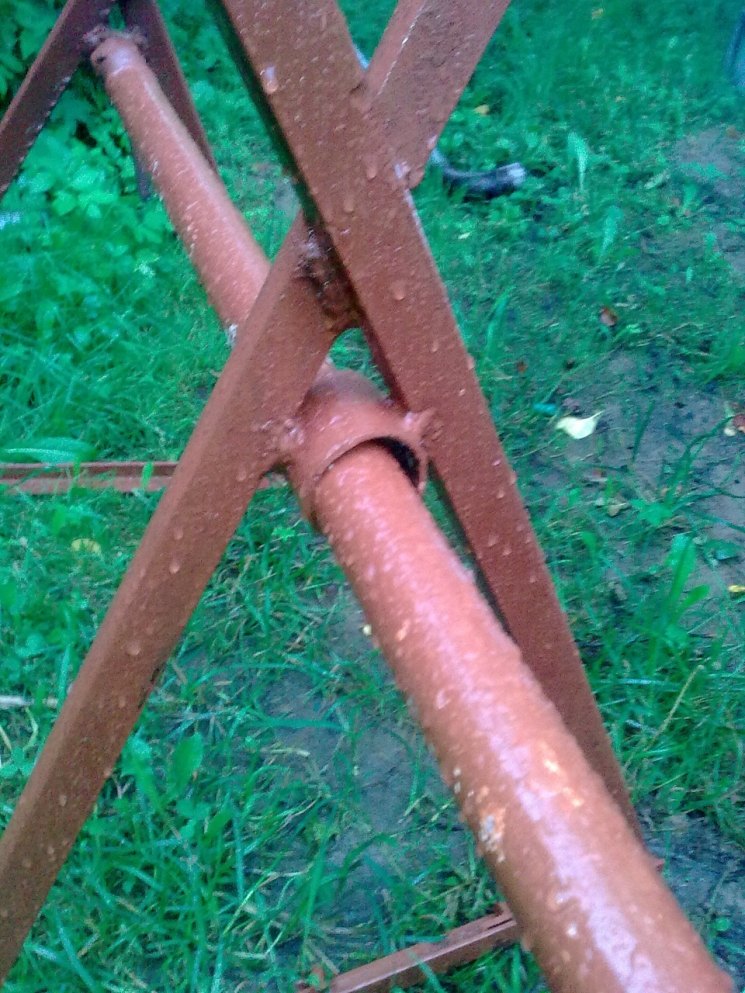

Для его изготовления лучше воспользоваться стальной трубой прямоугольного профиля 50×50 мм. Чтобы хранить такие козлы было более удобно, конструкцию лучше делать не сварной, а скрепляемой болтами. Это позволит ее разбирать и хранить в подходящем для этого месте.

Металлические козла не должны быть легкими! Чем больше вес конструкции, тем лучше ее устойчивость во время пиления.

Между собой куски труб крепят под 45°. Полученные крестовины обвязывают, используя такую же трубу, что и в основной конструкции.

Итак, сделать козлы для дров своими руками – не такое уж и трудное дело. Материал для этого можно использовать любой

А в ходе изготовления особое внимание следует обратить на устойчивость конструкции, ее прочность и соответствие росту пильщика

Козлы для распилки дров цепными пилами

Но все же, когда мы имеем дело с большими объемами заготовки дров, то истязать себя ручной распиловкой бревен — занятие расточительное, с точки зрения временных и физических затрат. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физический труд.

Но традиционные козлы для работы с ними не подходят, ввиду большого риска нанесения травм и поломки инструмента при зажиме шины пилы в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не добиться рационального раскроя бревен. Поэтому для работы с такими пилами придуманы другие приспособления, которые по традиции сохранили за собой старое название, хотя мало походят на своих дедушек.

Наиболее простые козлы для работы бензопилой имеют подобную конструкцию.

Тяжелое устойчивое основание и пара рожек для фиксации бревна. Что еще нужно? Распиловка происходит за габаритами конструкции, а бревно в ней удерживается ногой. Продуктивность работы невысокая, но и такие козлы вполне функциональны.

Для распиловки не толстых бревен наиболее подходящими, на наш взгляд, будут козлы подобной конструкции:

Единственным их недостатком является не распиленные бревна нижнего ряда, но для больших объемов этот недостаток конструкции не будет принципиальным. А габариты таких козел вы выбираете в зависимости от той же длины топки вашей печи, длины шины и мощности вашей пилы. Несомненным же их преимуществом является быстрая разборка, позволяющая упростить и ускорить выемку пиломатериала.

Похожая конструкция козел, но с возможностью допиливать пучки бревен до конца, за счет наличия поперечных подпорок, обеспечивающих зазор между поленницей и основанием козел, показана на этом видео, но отсутствие возможности быстрой разборки в определенной мере нивелирует это преимущество.

Хотя можно переворачивать и на торцевую сторону, правда, приложив для этого чуть больше усилий.

Для более толстых бревен подойдет похожая конструкция, но с фиксацией их в распиловочном контейнере, что не даст бревнам зажимать пилу.

Да и величина чурок, получаемых в таких козлах, может быть минимальной.

Не самый удачный, как нам кажется, но вполне работоспособный вариант приспособления для распиловки не очень толстых бревен показан на этом фото:

Самое ценное в такой конструкции козел – шаблон-упор, позволяющий выдерживать идеальную высоту чурок, что крайне важно для малогабаритных печей

Ручной дровокол с пружиной

Для кого-то колка дров топором в радость, а кому-то в тягость.

Поберечь здоровье и поясницу предлагает пользователь портала ASN, сделав ручной дровокол с пружинным амортизатором.

Самодельный дровокол внешне неотличимый от заводских изделий.

ASN Пользователь FORUMHOUSE

Дровокол я собрал за 3 дня. Конструкция разборная, мобильная. Колет дрова на ура. Тюк и готово. Кряжистые чурбаки чуть сложнее, ударить надо посильнее, но это не сравнить с рубкой дров колуном.

Этапы изготовления дровокола.

Боек дровокола.

Дровокол после окрашивания.

Размеры дровокола.

Пружина от «восьмёрки» гасит энергию удара, чтобы стрела с бойком, после того как чурбачок развалится, не летала туда-сюда.

Если полено не развалилось с первого удара, а колун защемило в нём, то на обратном ходе пружины, полено подлетает для следующего удара прямо вместе с бойком без особых усилий.

Для ориентира — рост пользователя 185 см, вес ударника около 40 кг.

Рабочую высоту дровокола и место для крепления ручки выбирайте под свой рост, так, чтобы было удобно работать, сильно не сгибаясь и не стоять в раскорячку.

Ещё одна конструкция дровокола, собранного zinovev из разного хлама за 3 копейки.

И ещё вариант от Виктор_Пашкевич.

Длина «коромысла» дровокола 1.8 м. Вес ударника около 40 кг.

Выводы: самоделки упрощают работы по заготовке дров на зиму. Главное — выбрать свой вариант дровокола или козел, исходя из возможностей и наличия материалов и инструментов.

По теме самоделок предлагаем статью как сделать арматурогиб своими руками.

Выбрать сварочный аппарат и научиться азам сварки разных металлов можно из этой статьи.

В видео — Электрические цепные пилы: как выбрать и безопасно работать.

Полноценные строительные леса

Устройство традиционных деревянных лесов за долгие годы не претерпело изменений. Оно хорошо всем известно по кинофильмам советских лет и плакатам, на которых очаровательные девушки, стоя на лесах, жизнеутверждающе улыбались увлеченно работающим юношам.

Для изготовления своими руками таких лесов понадобится много пиломатериалов, достоинство конструкции заключается в том, что она выдерживает большую нагрузку, позволяет проводить работы любой степени сложности.

Прежде чем начинать собирать леса, следует заранее запастись досками толщиной 50 мм, брусками для поперечин длиной до 1 м. На первом этапе делают стойки из длинных брусков или досок, соединенных поперечинами. Леса будут особо устойчивыми в том случае, если стойки расположить под наклоном, а не строго вертикально.

В зависимости от будущей нагрузки на настил, толщины досок на нем стойки располагают на расстоянии от 1,5 до 2,5 м друг от друга и укрепляют их укосинами. Количество поперечин и укосин лишним не бывает, чем их больше, тем устойчивее получатся леса.

В последнюю очередь на бруски, расположенные по периметру стоек сверху, укладывают настил из досок, которые внимательно осматривают накануне. Настилают поверхность таким образом, чтобы не образовывались щели, зазоры в местах стыков, получалось полотно, подобное полу в деревянных избах. На таком настиле рабочие могут уверенно сосредоточиться на непосредственных обязанностях, не опасаясь провалиться. На большой высоте спокойнее работается при наличии перил, они должны быть сделаны из прочного материала без трещин, других дефектов.

Полноценные строительные козлы из пиломатериалов вполне можно сделать своими руками в короткие сроки при наличии навыков работы и минимального набора инструментов, желательно с электрической системой питания.

3 Металлические козлы для распила дров

Изделия из металла имеют компактные размеры, длительный рабочий ресурс, отличаются высокой надежностью. Из такого материала изготавливаются небольшие экземпляры, предназначенные для переработки малых объемов древесины, и более габаритные станки для крупного производства. Себестоимость самодельной модели при использовании отходов металлического лома невысока. Для изготовления их в домашних условиях необходимо подготовить следующие материалы, инструменты:

• профильный уголок 50х50 мм, трубу аналогичных характеристик;
• болгарку, ножовку по металлу;
• измерительную рулетку;
• мел;
• соединительные болты, сварочный аппарат.

Составляется эскиз с перечислением основных элементов и обязательной разметкой каждого из них. Конструктивное исполнение предстоящего изделия может быть разным, но чтобы придать большую стойкость, дополнительно устанавливают два профильных элемента под углом или поперечную балку основы. Например, из отрезка трубы. Во втором случае необходимо защитить зубья пилы от контакта с балкой, поэтому на завершающем этапе сборки сверху закрепляют кусок бруса.

Места крепления отмечают сваркой или болтами. Если предусмотрено болтовое соединение, то дополнительно указывают расположение отверстий. Система, собранная при помощи сварки – неразъемная, разборная система более мобильная.

Все детали отрезают согласно намеченным размерам при помощи сварки или болгарки. Чтобы предупредить скольжение, проворачивание бревен во время пила, на крайних ножках с внутренней стороны подготавливается зубчатый край. В целях безопасности дальнейших работ места реза обрабатывают, удаляя с каждой кромки окалину, заусенцы, прочие дефекты. Производится сборка изделия. Неразборные конструкции для защиты от ржавчины обрабатывают антикоррозийным составом.

Из металла можно соорудить мобильный вариант складных козел. Чем проще конструкция, тем реже случаются поломки устройства, поэтому станок этого типа изготавливается максимально просто. В сложенном состоянии он занимает мало места, удобен в хранении, транспортировке, но затрат на изготовление, сборку требуется больше.

Основным отличием является подвижность Х-образной опоры, она может складываться наподобие ножниц. Болты зажимаются не до конца, чтобы исключить их самопроизвольное откручивание устанавливается дополнительная контргайка. Зафиксировать опоры в нужном положении помогает установка ограничителя. Это может быть металлическая цепь, закрепленная на одной ноге опоры, а на другой делают крючок для ее зацепа.
