Устройство коаксиального дымохода и нормативы на его установку

Правила приготовления фундаментного раствора

Разновидности дымоотводов коаксиального типа

Различают несколько видов конструкции «труба в трубе». Подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от места их расположения делят на наружные и внутренние. Первые располагаются на наружной стороне постройки и закрепляются прямо на фасаде.

Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах постройки. Отличительная особенность дымохода наружного типа – простота в обслуживании и монтаже.

Внутренние конструкции монтируют в специально проложенных шахтах, которые проходят внутри здания и отделены от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.

Важно, чтобы их устройство и размеры полностью соответствовали современным требованиям противопожарной безопасности. Внутренние системы достаточно сложны в обслуживании и монтаже

Не утепленные и утепленные устройства

В холода, особенно в сильные морозы, канал, подающий в систему воздух, может промерзать. В этом случае количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.

В некоторых случаях и к его остановке. Поэтому там, где низкие температуры длятся довольно длительный период времени, а также там, где зимой нередки сильные морозы, рекомендуется устанавливать утепленные системы.

Утепленные коаксиальные дымоходы отличаются наличием еще одной трубы. Между нею и внешней деталью закладывается слой негорючего теплоизолятора, что предотвращает замерзание конструкции

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три вложенных друг в друга детали.

Свободное пространство между двумя крайними элементами утепляется. С этой целью оно заполняется любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и промерзания.

Горизонтальный или вертикальный вывод

Изначально коаксиальные дымоходы разрабатывались как горизонтально ориентированные системы, но на практике такое расположение возможно не всегда. Большинство дымоходов такого типа представляют собой смешанные конструкции.

В них могут присутствовать как вертикально ориентированные, так и горизонтальные участки. Это обусловлено местом расположения отопительного прибора в здании. В некоторых случаях возможно использование вертикальных дымоотводов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные конструкции

Для обслуживания одного отопительного прибора используются индивидуальные коаксиальные дымоходы. Это простые системы без разветвлений, которые могут иметь различную конфигурацию.

Для работы с несколькими котлами монтируют коллективный дымоотвод. Это шахтная система с несколькими разветвлениями. При этом каждая из веток отходит к одному из теплогенераторов. Такая конструкция может быть только вертикальной.

Коллективный дымоход коаксиального типа отличается наличием нескольких теплогенераторов, подключенных к одной шахте. Может быть как наружным, так и внутренним

Видео описание

Плюсы и минусы

Газовое отопительное оборудование, оснащенное коаксиальной газовыводящей системой обладает целым рядом положительных качеств:

Пожаробезопасность. Отходящие отработанные газы охлаждаются поступающим снаружи холодным воздушным потоком

Это имеет крайне важное значение при монтаже котлов в деревянных строениях.
Простота монтажа и небольшие габариты. Экономия места в помещении.
Эффективность

Нагнетаемый уличный воздух богат кислородом, поэтому топливо в камере сгорает полностью, КПД горелки возрастает.
Экологичность. При более полном сгорании газа практически не образуется токсичных выбросов, представляющих опасность для природы.
При использовании коаксиальных труб сжигается кислород, поступающий с улицы; комнатный воздух в процессе горения не участвует. Снижаются требования к обустройству котельной, т. к. отпадает необходимость в вентиляции помещения.
Правильный монтаж исключает вероятность попадания отходов горения в жилые комнаты.
Дымоходы такого типа могут устанавливаться не только в частных индивидуальных домах, но и использоваться при возведении многоквартирных построек.
Длительный срок службы. Считается, что нержавеющие конструкции прослужат не менее 30 лет.

К минусам коаксиальных систем воздухоотведения относят:

1. Такую конструкцию целесообразно применять только в отопительных устройствах с камерой горения закрытого типа.
2. Неэстетичный внешний вид. Горизонтальные трубы портят фасад дома.
3. Высокая стоимость по сравнению с привычными дымоходными трубами.
4. Из-за сильной разницы температур воздушных контуров в трубах образуется большой объем конденсата. Поэтому необходимо устраивать приемники, отводящие конденсирующуюся влагу, или осуществлять монтаж труб с правильно рассчитанным уклоном.
5. Обледенение. Отработанные газы остывают на выходе, поэтому при понижении температуры на улице до -15…-10°С они не могут растопить замерзающий в трубах конденсат (оседающий из влажного воздуха). Вследствие чего выходная головка дымохода покрывается наледью, что опасно выходом из строя дорогостоящего оборудования. Потребуется дополнительное утепление.

Внутренний дымоход

Плюсы:

• Простая установка в готовом здании.
• Отсутствует дополнительный фундамент.
• Вертикальная направленность дымохода.
• Прекрасная тяга.
• Удобно и просто обслуживать.

Минусы:

• Забирает площадь помещения.
• Неудобное прохождение сквозь этажи.
• Требуется выполнения дополнительных мер по пожаробезопасности.

Правила установки внутреннего коаксиального дымохода

• Подобрать правильно диаметр дымохода. Обычно это указывается в паспорте, который идет в комплекте с дымоходом. Основное правило: диаметр выхода отопительного прибора, не должен быть шире диаметра самого дымохода. Это условие применимо при монтаже всей системы.

• Котел с коаксиальным дымоходом подключаем к агрегату с помощью тройника, трубы или колена. Каждое следующее звено должно крепиться к предыдущему. То есть нижнее звено входит в верхнее и не создает препятствия для выхода дыма.

• При монтаже двухконтурных труб дополнительно применяется переходной узел. Хомуты должны жестко скреплять места стыка с другими узлами. Перечень нужных элементов зависит от того, где располагается выходной патрубок, вверху или сбоку. Удобнее, когда он расположен вверху, легче выводить дымоход.
• Если патрубок находится сбоку, производим горизонтальную сборку элементов дымохода, но не забудьте перед этим установить переходник.
• С помощью различных кронштейнов следует вывести конструкцию в вертикальное положение.
• Помните, что для каждого нагревательного прибора должен устанавливаться свой дымоход. Все элементы должны плотно прилегать друг к другу и входить один в другой не менее половины сечения диаметра дымохода.
• Если при монтаже нужно обойти препятствие (например, балку), требуется изменить направление монтажа. Подберите перед установкой нужное колено, есть отводы с разным углом наклона. Если требуется увеличение отклонения, используйте два колена.
• При прохождении крыши (это самый опасный участок работ) здесь самое главное — пожаробезопасное прохождение участка. Используйте специальные изолирующие патрубки. Между дымоходом и перекрытием оставляйте воздушную прослойку и крепите негорючую минеральную изоляцию.
• Для предотвращения касаний в жилом помещении дымохода с другими предметами используем предусмотренные для этого «кожухи».
• Выводим дымоход через крышу. Полностью герметизируем выход. Специальный фартук может надежно закрыть место стыка.

Как рассчитать объем бетона на фундамент

Как приготовить бетон М100 и М200?

Далеко не всегда нам может понадобиться бетон высокой проектной марки. В ряде случаев можно использовать смесь намного меньшей стоимости. Например, для бетонной подготовки вполне может подойти бетон М100. Чтобы приготовить такую бетонную смесь воспользуемся приведенной ниже таблицей.

В этой таблице приведены объемные соотношения компонентов бетона.

В заключение хотелось бы подчеркнуть, что правильный расчет пропорций бетонной смеси зависит в первую очередь от предъявляемых требований к будущему фундаменту, и от фракций заполнителей.

Следует учесть, что в приведенных таблицах отображены лишь усредненные данные, но при некоторых уточнениях и поправках они могут вполне быть использованы в строительстве дома.

Производители коаксиальных котлов

Лидирующие позиции на рынке коаксиальных газовых установок разделяют между собой несколько компаний:

Baxi

Первое предприятие было основано в Англии в 1866 г. В настоящее время в состав холдинга входит 16 производственных предприятий, расположенных в 7 странах западной Европы. Основное производство сосредоточено в Италии. Производственные мощности концерна позволяют обеспечить выпуск более полумиллиона высококачественных газовых теплогенераторов, среди которых и коаксиальные установки. Продукцию предприятия отличает высокий уровень автоматизации и большие функциональные возможности.

Navien

Эта южнокорейская корпорация является одним из крупнейших производителей отопительного оборудования. Продукция предприятия пользуется спросом более чем в 30 странах мира, а в 2008 году была представлена на российском рынке. Изделия отличает высокая надежность автоматики, способной переносить значительные перепады напряжения и длительный срок эксплуатации. Выпускаемые концерном коаксиальные установки, как правило, укомплектованы оригинальным дымоходом.

Vaillant

Официально компания была зарегистрирована в 1873 г. На сегодняшний день, эта немецкая компания обладает производственными мощностями, позволяющими выпускать более 2,5 млн. отопительных устройств в год. Благодаря качеству и надежности выпускаемой продукции, теплогенераторы Vaillant успешно продаются более чем в 70 странах мира, включая РФ и страны СНГ. Особое место в модельном ряде отводится коаксиальным установкам. Эти изделия отличаются простотой эксплуатации и обслуживания, а также возможностью подключения большого количества дополнительных модулей.

Из отечественных производителей коаксиальных котлов можно отметить такие компании как Лемакс, Ростовгазаппарат, ЖМЗ и Конрод. Продукция, выпускаемая этими компаниями, полностью адаптирована к российским реалиям и отличается высокой надежностью и доступной ценой.

Выбирая коаксиальную газовую установку, будет не лишним ознакомиться с отзывами владельцев подобного оборудования.

Особенности ценообразования

Коаксиальные дымоходы: что это такое, и какие бывают по материалу изготовления

Коаксиальные дымоходы выпускают из нержавейки, пластика и алюминия, который в нашей стране применяется нечасто.

Колено из алюминия для коаксиальной системы

Двухканальные пластиковые дымоходы

Для изготовления двухканальной трубы используют высокопрочную пластмассу, которая выдерживает температуру продуктов сгорания до 205°C. Такие модели стоят недорого, по весу довольно лёгкие, что значительно упрощает их монтаж. К недостаткам можно отнести их недолговечность.

Пластиковый трубопровод

Коаксиальные трубы из нержавейки

Нержавеющая сталь может выдержать температуру до 550°C, к тому же она кислотоустойчива и имеет большой срок эксплуатации – до 30 лет. Для организации вертикального коаксиального дымохода для газового котла необходимо сделать выход на крышу вдоль фасада. В иных случаях труба на улицу выводится через наружную стену.

Трубопровод из нержавейки

В чем преимущества коаксиальных дымоходов?

Вот чем они так хороши:

• Высокий КПД, благодаря хорошо нагретому поступающему воздуху.
• Компактность – ведь вместо двух массивных труб по объему получается одна.
• Отсутствие необходимости дополнительной вентиляции.
• Высокая экологичность.
• Безопасный для человека воздух в котельной – ведь котел в этом случае берет уже «свой», специально поставляемый кислород.
•  Снижение стоимости отводящих систем.
• Решение проблемы с конденсатом в дымоходе.
• Значительное снижение топливных расходов для бани.

Еще одно преимущество такого дымохода: поступающий холодный воздух хорошо хранит стены от чрезмерного перегрева.

А вот что может не порадовать, так это риск обмерзания трубы малого диаметра. Это происходит из-за того, что температура топочных газов при выходе из дымохода оказывается уже низкой – ведь она греет попутно внутреннюю трубу. А потому образование конденсата для коаксиальных дымоходов – норма. Вот только при уличной температуре -15 градусов, что для России абсолютно нормально, труба может обмерзнуть со всеми неприятными последствиями.

Существует даже мнение, что коаксиальные дымоходы вообще не подходят для суровых зим России – они изначально были разработаны для широт более южных стран. Потому и обмерзают. А вот некоторые эксперты полагают, что такое обмерзание – всего лишь результат неправильного проектирования дымохода, и не более. Но итог один: турбонадув, оцинкованная камера и горелки из-за промерзания и обледенения быстро выходят из строя, и ремонтировать их дорого.

Но как видно из практики, обмерзают обычно те модели, у которых в погоне за высоким КПД температура дымовых газов практически доходит до точки росы – для этого диаметр дымохода уменьшают до минимума. Для южных континентов это ничего не меняет, а вот в русскую зиму с ее далеко не самой меньшей температурой -15˚С дымоход обмерзает практически до остановки самого котла. И сами производители отвечают на этот вопрос так: «Мы не тестировали систему при таких температурах». То есть чем уже труба коаксиального дымохода, тем менее она приспособлена к зиме. Просто возьмите себе это на заметку.

Также коаксиальные дымоходы плохо переносят перепады напряжения и отключение электричества – это правда.

Преимущества и недостатки покупки коаксиальных дымоходов для газового котла

Чтобы покупателю легче было сделать выбор, мы приведём основные достоинства коаксиального дымохода:

• для поддержания горения кислород поступает извне, а не из помещения;
• дымоход занимает немного места, что существенно экономит пространство вокруг;
• организованная система воздушных потоков увеличивает производительность оборудования;
• дымоход пожаробезопасен;
• простой монтаж.

Коаксиальный дымоход можно установить на оборудовании, работающем на разных видах топлива: твёрдом, жидком и на газу. Необходимо отметить и некоторые недостатки, чтобы в процессе эксплуатации не возникло неприятных неожиданностей:

• обмерзание – эксперты считают, что причиной его появления является неправильный теплотехнический расчёт, а не суровый зимний климат;
• при установке вертикальной конструкции может возникнуть проблема сбора конденсата. Об этом известно производителям, и некоторые модели стали комплектовать со специальным резервуаром.

Обмерзание происходит из-за неправильного монтажа трубопровода

Как подобрать дымоход?

Коаксиальные дымоходы являются частью комплекта поставки газового котла и изготавливаются подавляющим большинством производителей котельного оборудования.

Диаметр коаксиального трубопровода указывается, как значение величин для внутренней и наружной трубы, записанных через дробь (например, 110/150). Чтобы определить требуемый диаметр, не нужно выполнять каких либо расчетов, так как таблицы подбора указаны в инструкциях производителей.

Кроме диаметра сечений, определяющим параметром дымоотвода является его общая длина. Данная величина определяется, как сумма длин составных частей дымохода и не должна превышать предельного значения, указанного в инструкции по монтажу системы. Предельно допустимая длина измеряется эквивалентными метрами (Эм). Для дымоходов, которые обслуживают котлы без вентилятора, выдвигается требование минимальной длины для создания естественной тяги.

Проход горизонтального участка через стену.

Изготовление коаксиального дымохода своими руками

Распространенные ошибки монтажа

Если труба коаксиального дымохода устанавливается непрофессионалом, есть риск нарушить технологию, а неправильный монтаж приводит к проблемам в эксплуатации котла и дымоотвода. Рекомендуется весь комплекс работ доверить лицензированным специалистам.

К наиболее распространенным ошибкам относится:

Неправильные расчеты допустимой длины трубы. Чем длиннее канал, по которому движутся дымовые газы, тем сильнее они остывают и на выходе уже не могут нагревать входящий воздух. При этом повышается количество конденсата и в морозные дни он намерзает на стенках оголовка, образует сосульки. Это оборачивается снижением тяги, ухудшением работы котла и может привести к попаданию угарного газа в помещение, если выходной канал трубы будет полностью закупорен.
Недостаточный уклон длинной горизонтальной трубы. Если уклон в сторону сборника конденсата на длинной трубе недостаточен, выше риск его замерзания на оголовке.
Отсутствие сборника конденсата на длинной горизонтальной или на вертикальной трубе

Если дымоход, проходящий через стену, короткий, дымовые газы не успевают остыть настолько, чтобы сконденсировалась влага, а при большой длине трубы важно предусмотреть монтаж тройника со сборником влаги, иначе она будет попадать в камеру сгорания котла, снижая КПД агрегата.
Несоблюдение норм пожарной безопасности при монтаже дымохода через деревянные конструкции. Оголовок трубы должен располагаться не ближе 60 см от деревянной стены.
Отсутствие антиобледенителя, диафрагмы ветрозащиты у горизонтального дымохода.. Коаксиальный дымоход для настенных газовых котлов обеспечит оптимальный режим функционирования отопительного агрегата и прослужит долгий срок только при условии правильной установки, использования только штатных элементов системы и специального защитного оборудования

Коаксиальный дымоход для настенных газовых котлов обеспечит оптимальный режим функционирования отопительного агрегата и прослужит долгий срок только при условии правильной установки, использования только штатных элементов системы и специального защитного оборудования.

Керамический дымоход

Особенности монтажа:

• Дымоходный канал не должен иметь более двух сгибов.
• У горизонтальных дымоходов выходящий наружу участок должен быть наклонен вниз на 3° для стекания конденсата. Если горизонтальный участок входит в общий дымоотвод, уклон должен выполняться в обратном направлении (снижаться к котлу).

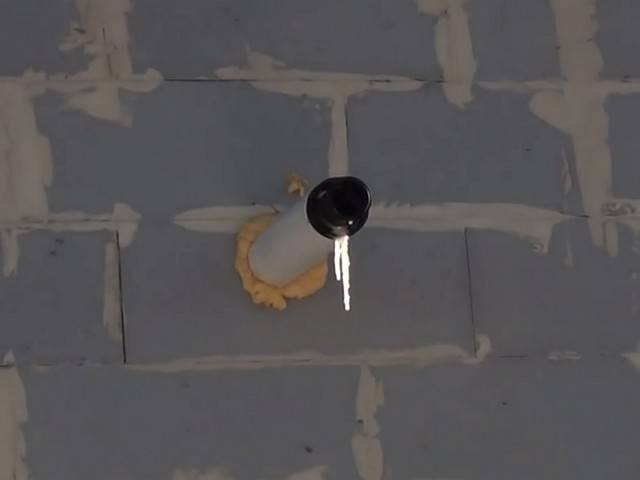

Замерший конденсат на выходе коаксиального дымохода.

• Установка газового котла с закрытой камерой сгорания не требует наличия в помещении каких-либо окон или створок.
• Монтаж должен быть произведен так, чтобы при последующем проведении регламентных работ взаимное расположение котла и дымохода не могло изменяться.
• Переходник, участки для осмотра и прочистки, место слива конденсата должны быть доступны для периодического осмотра.
• Не допускается выводить дымоход ниже уровня земли.
• Расстояние от трубы до стены соседнего здания должно превышать 8 метров. При установке дефлектора расстояние может быть снижено до 2 метров (для глухой стены) либо 5 метров (для стены с проемами).
• Если выходное отверстие возвышается над поверхностью земли менее чем на 1,8 метра, для защиты от горячего дыма требуется установить дефлекторную решетку.
• Чтобы не препятствовать движению потока дыма, при монтаже дымохода в каждую последующую (направление от котла) вставляют предыдущую секцию.
• Если в месте установки горизонтального дымоотвода преобладают ветра, направленные против отвода дыма, на выходе из трубы устанавливают жестяной заслон. Расстояние от выходного отверстия до заслона должно составлять не менее 40 см.

Варианты расположение коаксиального дымохода в частном доме и минимальные расстояния между осью трубы и ближайшими объектами, м.

Каждая дымоходная система должна поставляться с подробной инструкцией по сборке и монтажу. Перед началом установки нужно сравнить требования, изложенные в инструкции, с требованиями действующих на данный момент нормативных документов, и руководствоваться более строгими из них.

Варианты расположения коаксиальных дымоходов с вертикальным выводом.

Коаксиальный дымоотвод и закрытая камера сгорания газового котла позволяют исключить влияние процесса горения на атмосферу внутри помещения, повысив тем самым комфорт проживающих в доме людей. Благодаря своим положительным качествам дымоходы «труба в трубе» с каждым годом приобретают все больше приверженцев среди тех, кто планирует оборудовать дом эффективной и экономной системой газового отопления.

Интерьерное решение: декоративные решетки на радиаторы отопления

Оптимальная теплоизоляция для труб отопления

Самостоятельное утепление труб отопления на улице

Производим установку

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

1. Проверить соответствие размеров патрубка котла и трубы дымоотвода.
2. Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
3. Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
4. Зафиксировать соединение при помощи болтов и хомутов.
5. Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
6. Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
7. Вывести трубу дымохода на улицу.
8. Обеспечить герметичность стыка.
9. Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

1. Определить место выхода и отметить его расположение на стене здания.
2. Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
3. Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
4. Закрепить «сооружение» к стене при помощи кронштейнов.
5. Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
6. Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы — важные элементы конструкции устройства

Смотрите также

Как готовится бетон

Что такого особенного в устройстве коаксиального дымохода для газового котла

Итак, мы выяснили, что коаксиальная конструкция позволяет одновременно поставлять и отводить воздух из отопительного прибора. Как это возможно? Такой дымоход состоит из нескольких частей, которые собираются таким образом, что получается труба в трубе. Чтобы составные части комплекта не соприкасались, внутри есть специальные перемычки. Подобные устройства используются не только в котлах, но и в конвекторных устройствах и радиаторах, то есть везде, где присутствует камера сгорания топлива.

На фото пример того, как выглядит коаксиальный дымоход:

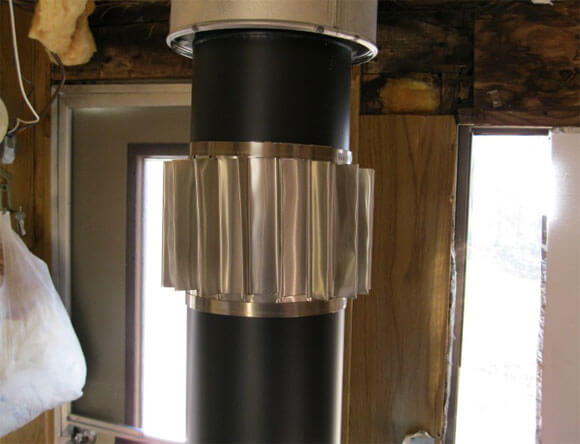

Перемычки фиксируют внутреннюю и наружную часть устройства
